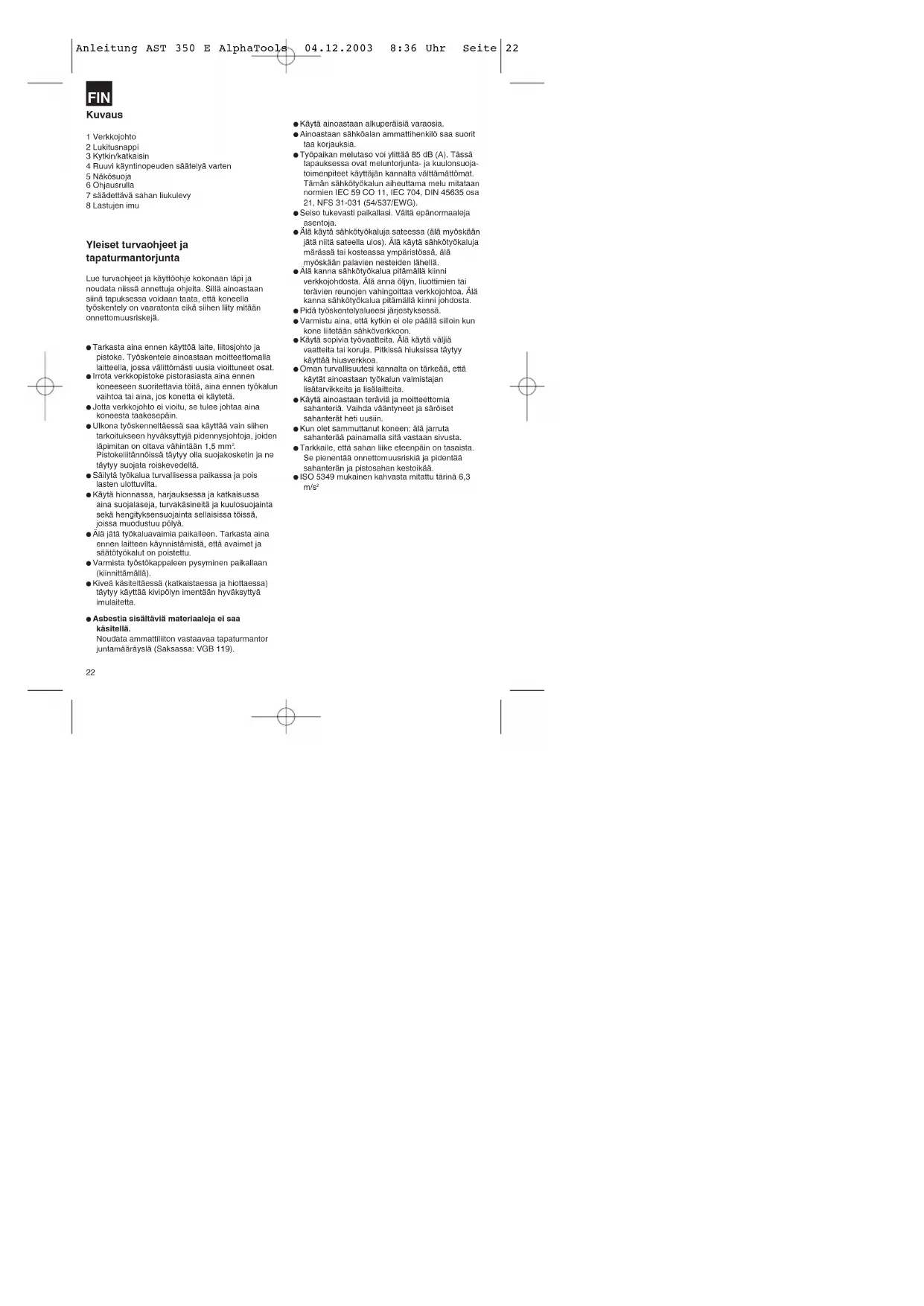

KÄYTTÖOHJE AST 350 E Alpha Tools
1 Verkkojohto
2 Lukitusnappi
3 Kytkin/katkaisin
4 Ruuvi käyntinopeuden säätelyä varten
5 Näkösuoja
6 Ohjausrulla
7 säädettävä sahan liukulevy
8 Lastujen imu
Yleiset turvaohjeet ja
tapaturmantorjunta
Lue turvaohjeet ja käyttöohje kokonaan läpi ja noudata niissä annettuja ohjeita. Sillä ainoastaan siinä tapuksessa voidaan taata, että koneella työskentely on vaaratonta eikä siihen liity mitään onnettomuusriskejä.
- Tarkasta aina ennen käyttöä laite, liitosjohto ja pistoke. Työskentele ainoastaan moitteettomalla liittealle inna läittä läitien ein läittä post asst
laitteella, jossa valittomasti lusia violituneet osat.
- Irrota verkkopistoke pistorasiasta aina ennen koneeseen suoritettavia töitä, aina ennen työkalun vaihtoa tai aina, jos konetta ei käytetä.
- Jotta verkkojohto ei vioitu, se tulee johtaa aina koneesta taakesepäin.
- Ulkona työskenneltäessä saa käyttää vain siihen tarkoitukseen hyväksyttyjä pidennysjohtoja, joiden läpimitan on oltava vähintään 1,5 mm². Pistokeliilännõissä täytyy olla suojakosketin ja ne täytyy suojata roiskevedelta.
- Säilytä työkalua turvallisessa paikassa ja pois lasten ulottuvilta.
- Käytä hionnassa, harjauksessa ja katkaisussa alna suojalaseja, turvakäsinetä ja kuulosuojainta sekä hengityksensuojainta sellaisissa töissä, joissa muodustuu pölyä.
- Älä jätä työkaluavaimia paikalleen. Tarkasta aina ennen laitteen käynnistämistä, että avaimet ja säätötyökalut on poistettu.
- Varmista työstökappaleen pysyminen paikallaan (kiinnittämällä).
- Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) täytyy käyttää kivipölyn imentään hyväksyttyä imulaitetta.
- Asbestia sisältäviä materiaaleja ei saa käsitellä.
Noudata ammattiliiton vastaavaa tapaturmantor juntamääräyslä (Saksassa: VGB 119).
- Käytä ainoastaan alkuperäisiä varaosia.
- Ainoastaan sähköalan ammattihenkilö saa suorit laa korjauksia.
- Työpaikan melutaso voi ylittää 85 dB (A). Tässä tapauksessa ovat meluntorjunta- ja kuulonsujoatoimenpiteet käyttäjän kannalta välttämättömat. Tämän sähkötyökalan aiheuttama melu mitataan normien IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (54/537/EWG).
- Seiso tukevasti paikallasi. Vältä epänormaaleja asentoja.
- Älä käytä sähkötyökaluja sateessa (älä myöskään jätä niitä sateella ulos). Älä käytä sähkötyökaluja märässä tai kosteassa ympäristössä, älä myöskään palavien nestleiden lähellä.
- Älä kanna sähkötyökalua pitämällä kiinni verkkojohdosta. Älä anna öljyn, liuottimien tai terävien reunojen vahingoittaa verkkojohtoa. Älä kanna sähkötyökalua pitämällä kiinni johdosta.
- Pidä työskentelyalueesi järjestyksessä.
- Varmistu aina, että kytkin ei ole päällä silloin kun kone liitetään sähköverkkoon.
- Käytä sopivia työvaatteita. Älä käytä väljiä vaatteita tai koruja. Pitkissä hiuksissa täytyy käyttää hiusverkkoa.
- Oman turvallisuutesi kannalta on tärkeää, että käytät ainoastaan työkalun valmistajan lisätarvikkeita ja lisälaitteita.
- Käytä alnoastaan teräviä ja moltteettomia sahanterlä. Vaihda vääntyneet ja särölset sahanterät heti uusiin.
- Kun olet sammuttanut koneen: älä jarruta sahanterää painamalla sitä vastaan sivusta.
- Tarkkaile, että sahan liike eteenpäin on tasaista. Se pienentää onnettomuusriskiä ja pidentää sahanterän ja pistosahan kestoikää.
- ISO 5349 mukainen kahvasta mitattu tärinä 6,3 m/s ^2
FIN
Sähköpistosahan käyttöohje
KÄYTTÖÖNOTTO
Momenttikytkentä (kuva 2)
Päälle kytkeminen: Paina kytkintä/katkaisinta
Sammutaminen: Älä enää paina kytkintä/katkaisinta
Kestokytkentä
Päälle kytkeminen: Paina kytkintä/katkalsinta ja lukitse se paikalleen (sen ollessa alaspainotussa asennossa) lukitusnapin avulla
Sammuttaminen: Paine kytkintä/katkaisinta ja päästä se sitten irti.
Elektroninen käyntinopeuden esivalinta (kuva 3) Kytkimessä/katkaisimessa olevan ruuvin avulla voidaan halutta käyntinopeus säättää etukäteen. Jos kierrät ruuvia suuntaan PLUS, käyntinopeus kohoaa; jos kierrät ruuvia suuntaan MINUS, käyntinopeus heikkenee. Sopiva iskuluku riippuu aina työstettävästä materiaalista ja työolosuhteista.
Lastuavien töiden sahausnopeutta koskevat yleiset säännöt ovat voimasse myös tässä tapauksessa.
Şahanterän vaihto (kuva 1)
Pistosaha täytyy kytkeä pois päältä ja verkkopistoke täytyy irrottaa pistorasiasta aina ennen töitten aloittamista ja ennen sahanterän vaihtoa.
Hellitä oheisen kuusiokoloruuvi-avaimen avulla työntimessä olovis ruuvoja (kuva1). Työnnä sahanterä ohjausuraan, vivun ja kiinnityssangan vällin vasteeeen asti. Kiristä molemmat ruuvit oheisen kuusiokoloruuvi-avaimen avulla. Sahanterän hammastuksen täytyy osoittaa sahaussuuntaan päin. Sahanterän täytyy olla paikallaan työntimen ja ohjausrullan urassa.
Sahan liukulevyn säätäminen
(Viistosahaus ja sahaaminen reunan läheltä, kuva 4) Vinosahausta ja vinoa poikkisahausta varten voidaan, sen jälkoen kun molempia alapuloella olevia ruuveja on hellittety, sahan liukulevyä kääntää molemmin puolin jopa 45°. Kulmat on merkitty viivoilla 15°, 30° ja 45°. Sahan liukulevyn såtäminen merkittyjen kulma-asteiden vällin on myös mahdolista.
Jos haluat muuttaa sahauskulmaa, hellitä molempia ruuveja (kuva 4) niin paljon, että sahan liukulevyä
voidaan juuri vielä työntää. Säädä haluamasi kulma ja kirstä taas molemmat ruuvit.
Reunaan asti sahaamista varten sahan liukulevyä voidaan työntää taaksepäin. Hellitä molempia alapuolella olevia ruuveja (kuva 4) ja työnnä sahan liukulevyä taaksepäin. Kiristä taas molemmat ruuvit.
Pölyn imentä
Pistosaha on varustettu pölynimuliitännällä. Mikä tahansa pölynimuri voidaan liittää pistosahan takapäässa olevaa imuaukkoon. Mikäli tarvitset sitä varten erikoisadapterin, käänny pölynimurisi valmistajan puoleen.
TEKNISET TIEDOT
Nimellisjännite: 230 V - 50 Hz
Tehon kulutus: 350 W
Iskuluku: 400 - 2600 r/min.
Iskukorkeus: 18 mm
Sahaussyvyys puu: 55 mm
Sahaussyvyys muovi: 10 mm
Sahaussyvyys rauta: 5 mm
Viistosahaus: 45°:en asti (oikealle ja vasemmalle)
Äänen painetaso LPA: 87,5 dB (A)
Äänen tehotaso LWA: 100,5 dB (A)
Tärinä a _W 6,3 m/s ^2
Soujaeristetty II / 回
Paino 1,6 kg
FIN
1
- Asetat sahan-
terän paikalleen
seuraavalla
tavalla;
Työnnä sahan-
terä karaan
vasteeseen asti
ja kiristä se tiu-
kasti paikalleen.
● Kaytai
sina
moitte-
elonta ja
sopivaa
sahanterää
● Käynnietä pistosaha vain pai-
kalleen
kanssa.
● Vohle Kayntirulla simbin
tillie mustamalla tinello
Lanoi
ölivä
Sahanterän irrottami-
pen: Kierrä kuusioko-
lonuvia n. vksi kierros
vasemmalle
4
30°
15°
0°
45°
30°
15°
0°
Jos mulempia ruuveia helliletään, voidaan sahan
liukulevwä kääntää oikealle ja vasemmalle korkeiptaan
45° kulmaan.
2
Lukitusnappi
Kytkin/katkaisin
Päalle kytkeminen: paina kytkintä/katkaisinta
Jatkuva käyttö: vamista lukitusnapin avulla kytkimen/
katkaisimen pysyrinen alaspainellussa
asennossa.
Sammutiaminen; paina, kylkonlavkatkausinta ja paasta se sitten irti.
Viillotettujen lastulevyjen sahaaminen:
1. Käytä hienoa sahanterrää
2. Asela sahan liukulevy sellaiseen kohtaan,
jota ei ole påällysletty
3. Pieni eteenpäinliikkumisvoima
5
Taskuleikkaus: Ainoastaan lastulevyihin ja puuhun, ilman
esiporausta. Paina pistosahaa voimakkaasti vastakappa-
letta vastaan ja liikuta sitä hitaasti sahaussuuntaan.
Iskuluku kohoaa, jos käyntinopeussäädintä
kierretään!
3
Alekirjoittanut ilmoittaa liikkeen nimissä. että tuote vastaa seurasvia direktiivejä ja standardeja:
Köytöchjocca muskülä latkelle myänämme 5 vuden takuan sinä tapauikosa, etä valmistamamma tuote an puuttailinen. 5 vuden määräiska alias joko vaaransitymishketstäi tai sitä hetkestä, jokin asiakas on ottanut lattoon haluunca. Takuvaatoiden eddylyksona on lattoon köytöchjocca annetljen mästräysten mukansen asanturlava huolte sekä lattoemme
On itseetään selvää, että asiakkaan lakimääräiset takuukorvausolkeudet näilyviel näiden 5 vunden sikars.
Taku un voissas Saksen Lilloassovalan slueela tai lunkin päämäyntiedakajen sluen maiaa peksiesseti voissasartevien talimänkysben tlyclernykami. Asiskaan tulae kärnyt takuaskisaa sluseata vastuasa elvan asakaspalvolun tai alla mainun huottopalvoln puolaon.
