Ürün Tipi	Elektronik Dekupaj Testeresi
Marka	Alpha Tools
Model	AST 350 E
Çekilen Güç	350 W
Hız Aralığı	400 - 2600 dev/dak
Strok	18 mm
Kesme Derinliği (Ahşap)	55 mm
Kesme Derinliği (Plastik)	10 mm
Kesme Derinliği (Metal)	5 mm
Eğik Kesim	Maks. sağ ve sol 45°
Ses Basınç Seviyesi	87,5 dB(A)
Ses Gücü Seviyesi	100,5 dB(A)
Titreşim	6,3 m/s
Çift Yalıtım	Evet (Sınıf II)
Ağırlık	1,6 kg
Güç Kaynağı	Şebeke (şebeke kablosu)
Ayarlanabilir Testere Tabanı	Evet, 45°'ye kadar dönebilir
Elektronik Hız Regülatörü	Evet, tırtıllı vida ile
Toz Emme Düzeneği	Evet, elektrikli süpürge bağlantısı
Göz Koruma	Tavsiye edilir (birlikte verilmez)
Kılavuz Makara	Evet, ara sıra yağlama ile
Durdurma fonksiyonlu anahtar	Evet, sürekli çalışma için durdurma düğmesi
Önerilen Bakım	Kılavuz makarayı yağlayın; emerek temizleyin
Garanti	5 yıl

Sık sorulan sorular - AST 350 E Alpha Tools

Testere bıçağı nasıl değiştirilir?

Cihazı fişten çekin. Altıgen anahtar ile sürgüdeki iki vidayı gevşetin. Yeni bıçağı, dişler kesme yönüne bakacak şekilde kılavuz oluğuna dayanana kadar kaydırın. İki vidayı sıkın.

Kesme hızı nasıl ayarlanır?

AÇMA/KAPAMA anahtarı üzerindeki tırtıllı vidayı çevirin. Devir sayısını artırmak için 'ARTI' yönünde, azaltmak için 'EKSİ' yönünde çevirin. İdeal hız, malzemeye ve çalışma koşullarına bağlıdır.

Eğik kesim nasıl yapılır?

Testere tabanının alt yüzündeki iki vidayı gevşetin. Tabanı istenen açıya (maks. 45°) döndürün. 15°, 30° ve 45° konumları işaretlidir. Vidaları sıkın.

Bir kenara yakın kesim yapabilir miyim?

Evet. Tabanın altındaki iki vidayı gevşetin ve tabanı geriye kaydırın, ardından sıkın. Bu, kenara kadar kesim yapmanızı sağlar.

Toz emme düzeneği nasıl kullanılır?

Testerenin arkasında bir elektrikli süpürge bağlantısı bulunur. Standart bir süpürgeyi doğrudan veya bir adaptör aracılığıyla bağlayın (gerekirse süpürgenizin üreticisiyle iletişime geçin). Bu, çalışma sırasında talaşları emmenizi sağlar.

Hangi malzemeleri hangi derinliklerde kesebilirim?

Ahşap: 55 mm'ye kadar. Plastik: 10 mm'ye kadar. Metal: 5 mm'ye kadar. Her zaman malzemeye uygun bir bıçak kullanın ve keskin olduğundan emin olun.

Cihaz sürekli çalışmaya nasıl alınır?

AÇMA/KAPAMA anahtarına basın ve durdurma düğmesi ile basılı konumda kilitleyin. Durdurmak için anahtara basın ve bırakın. Sürekli çalışma, uzun kesimler için pratiktir.

Önemli güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük, kulak koruyucu ve eldiven kullanın. Bol giysiler giymeyin. İyi aydınlatılmış bir yerde çalışın. Bıçak değişiminden önce cihazı fişten çekin. Asbest içeren malzemeleri işlemeyin.

Dekupaj testeresi nasıl bakım yapılır?

Kılavuz makarayı ara sıra bir damla yağ ile yağlayın. Cihazı toz emme bağlantısından üfleyerek veya emerek temizleyin. Kabloyu ve fişi düzenli olarak kontrol edin.

Bıçak sıkışırsa ne yapmalı?

Anahtarı hemen bırakın ve cihazı fişten çekin. Bıçağın doğru takıldığından ve sıkıldığından emin olun. Uygun ve iyi durumda bir bıçak kullanın. İş parçasının iyi sabitlendiğinden emin olun.

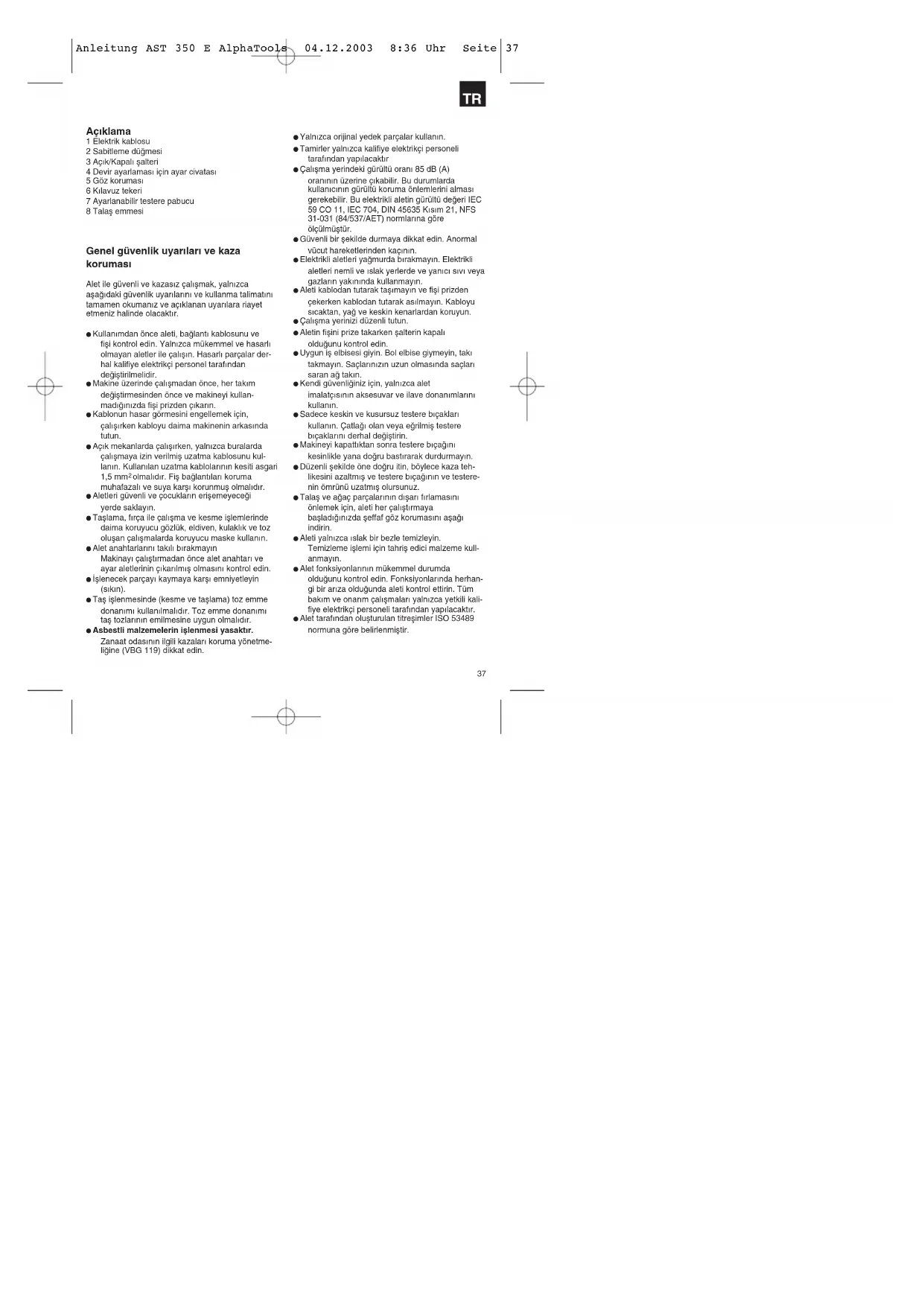

KULLANIM KILAVUZU AST 350 E Alpha Tools

1 Élektrik kablosu
2 Sabitleme düğmesi
3 Açık/Kapalı şalteri
4 Devir ayarlaması için ayar civatası
5 Göz koruması
6 Kılavuz tekeri
7 Ayarlanabilir testere pabucu
8 Talaş emmesi

Genel güvenlik uyarıları ve kaza koruması

Alet ile güvenli ve kazasız çalışmak, yalnızca aşağıdaki güvenlik uyarlarını ve kullanma talimatını tamamen okumanız ve açıklanan uyarılara riayet etmeniz halinde olacaktır.

• Kullanımdan önce aleti, bağlantı kablosunu ve fisi kontrol edin. Yalnızca mükemmel ve hasarlı olmayan aletler ile çalışın. Hasarlı parçalar derhal kalifiye elektrikçi personel tarafından değiştirilmelidir.
• Makine üzerinde çalışmadan önce, her takım değiştirmesinden önce ve makineyi kullanmadiğınızda fisi prizden çıkarın.
• Kablonun hasar görmesini engellemek için, çalışırken kabloyu daima makinenin arkasında tutun.
• Açık mekanlarda çalışırken, yalnızca buralarda çalışmaya izin verilmiş uzatma kablosunu kullanın. Kullanılan uzatma kablolarının kesiti asgari 1,5 mm ^2 olmalıdır. Fiş bağlantıları koruma mubafazalı ve suva karşı korunmuş olmalıdır.
• Aletleri güvenli ve çocukların erişemeyeceği yerde saklayın.
• Taşlama, fırça ile çalışma ve kesme işlemlerinde daima koruyucu gözlük, eldiven, kulaklık ve toz oluşan çalışmalarda koruyucu maske kullanın.
• Alet anahtarlarını takılı bırakmayın Makinayı çalıştırmadan önce alet anahtarı ve ayar aletlerinin çıkarılmış olmasını kontrol edin.
• İşlenecek parçayı kaymaya karşı emniyetleyin (sıkın).
• Taş işlenmesinde (kesme ve taşlama) toz emme donanımı kullanılmalıdır. Toz emme donanımı taş tozlarının emilmesine uygun olmalıdır.

• Asbestli malzemelerin işlenmesi yasaktır. Zanaat odasının ilgili kazaları koruma yönetme- liğine (VBG 119) dikkat edin.

• Yalnızca orijinal yedek parçalar kullanın.

• Tamirler yalnızca kalifiye elektrikçi personeli tarafından yapılacaktır
  ● Çalışma yerindeki gürültü oranı 85 dB (A) oranının üzerine çıkabilir. Bu durumlarda kullanıcınin gürültü koruma önlemlerini alması gerekebilir. Bu elektrikli aletin gürültü değeri IEC 59 CO 11, IEC 704, DIN 45635 Kısım 21, NFS 31-031 (84/537/AET) nomlarına göre ölçülmüştür.

- Güvenli bir şekilde durmaya dikkat edin. Anormal vücut hareketlerinden kaçının.

- Elektrikli aletleri yağmurda bırakmayın. Elektrikli aletleri nemli ve ıslak yerlerde ve yanıcı sıvı veya gazların yakınında kullanmayın.

- Aleti kablodan tutarak taşımayın ve fişi prizden çekerken kablodan tutarak asılmayın. Kabloyu sıcaktan, yağ ve keskin kenarlardan koruyun.

- Çalışma yerinizi düzenli tutun.

- Aletin fişini prize takarken şalterin kapalı olduğunu kontrol edin.

- Uygun İş elbisesi giyin. Bol elbise giymeyin, takı takmayın. Saçlarının uzun olmasında saçları saran aq takın.

- Kendi güvenliğiniz için, yalnızca alet imalatçısının aksesuvar ve ilave donanımlarını kullanın.

- Sadece keskin ve kusursuz testere biçakları kullanın. Çatlağı olan veya eğrilmiş testere biçaklarını derhal değiştirin.

- Makineyi kapattıktan sonra testere biçagını kesinlikle yana doğru bastırarak durdurmayın.

- Düzenli şekilde öne doğru itin, böylece kaza tehlikesini azaltmış ve testere bıçağının ve testerenin ömrünü uzatmış olursunuz.

- Talaş ve ağaç parçalarının dışarı fırlamasını önlemek için, aleti her çalışmaya başladığına zda şeffaf göz korumasını aşağı indirin.

- Aleti yalnızca ıslak bir bezle temizleyin. Temizleme işlemi için tahriş edici malzeme kullanmayın.

- Alet fonksiyonlarının mükemmel durumda olduğunu kontrol edin. Fonksiyonlarında herhangi bir arıza olduğunda aleti kontrol ettirin. Tüm bakım ve onarım çalışmaları yalnızca yetkilil kalifiye elektrikçi personeli tarafından yapılacaktır.

- Alet tarafından oluşturulan titreşimler ISO 53489 normuna göre belirlenmiştir.

TR

Elektronik dekupaj testeresi kullanma talimatı

KULLANIM ALANI

Dekupaj testeresi ağaç, demir, bakır ve pirinç gibi renkli metaller ve plastik malzemelerin uygun testere bıçağı kullanılarak kesilmesi için tasarlanmıştır.

İŞLETMEYE SOKMA

Kısa süre çalıştırma (Şekil 2)

Açma: Açık/Kapalı şalterine basın

Kapatma: Açık/Kapalı şalterini bırakın

Sürekli çalıştırma

Açma: Açık/Kapalı şalterine basın ve

basılı halde sabitleme düğmesini kilitleyin

Kapatma: Açık/Kapalı şalterine basın ve bırakın

Elektronik devir ayarlaması (Şekil 3)

Devir ayar düğmesi ile istenilen devirin ön ayarı yapılabilir. Devir değerini yükseltmek için devir ayar düğmesini ARTI yönüne, azaltmak için EKSI yönüne döndürün. Böylece kestliğiniz malzemeye ve çalışma şartlarına uygun strok devirini ayarlayabilirsiniz.

Talaş kaldırıcı çalışmalardaki kesme hızı ile ilgili olan genel kurallar burada da geçerlidir.

Testere bıçağının değiştirilmesi (Şekil 1)

Tüm çalışmalardan ve testere bıçağının değiştirilmesinden önce testere kapatılmalı ve fiş prizden çekilmelidir.

Beraberinde gönderilen içlen alyen anahtar ile ilicideki (Şekil 1) her iki civataya çözün. Testere bicağının kulavuz Running için kaldırma çubuğu ile tutacak arasına yerleştirin. Civataları beraberinde gönderilen alyen anahtarı ile sıkın. Testere disleri kesme yönüne bakmalıdır. Testere bicağının, iticlinin kulavuz oluşunda ve tekerinde oturmasına dikkat edin.

Testere pabucunun ayarı

(Gönyeli kesimler ve kenara yakın kesim, şekil 4) Gönyeli kesim ve yan kesimler için testere pabucu, alt tarafından civala çözüldükten sonra her iki tarafa 45°ye kadar yatırılabilir. Açılar 15°, 30° ve 45° olarak işaretlenmiştir. İşaretlenen açılar arasında ayarlama mümkündür.

Kesme açısının ayarı için civatayı (şekil 4) testere pabucu ancak kaydırılabilecek şekilde çözün. İsteni-

len açıyı ayarladıktan sonra civatayı tekrar sıkın.

Kenara kadar kesim için testere pabucu arkaya doğru kaydınlabilir. Bunun için alt taraftaki civatayı (şekil 4) çözün ve testere pabucunu arkaya kaydırın. Civatayı tekrar sıkın.

Tozun emilmesi

Dekupaj testeresi elektrikli süpürge bağlantısı ile donatılmıştır. Dekupaj testerenin arkasındaki emme bağlantısına her türlü elektrikli süpürgenin bağlanması mümkündür. Eğer bunun için özel adaptöre ihtiyaç duyarsanız elektrikli süpürgenizin üreticisi ile irtibata geçin.

TEKNİK ÖZELLİKLER

Nominal gerilim: 230 V - 50 Hz
Güç: 350 W
Strok deviri: 400 - 2600 dev/dak
Strok yüksekliği: 18 mm
Kesme derinliği ağaç: 55 mm
Kesme derinliği plastik: 10 mm
Kesme derinliği demir: 5 mm
Gönyell kesim: 45°ye kadar (sol ve sağ)
Ses basıncı seviyesi LPA: 87,5 dB (A)
Ses gücü seviyesi LWA: 100,5 dB (A)
Vibrasyon aw 6,3 m/s	^2
Koruma izolasyonlu II /
Ağırlık 1,6 kg

TR

1 Testere bicağının değiştirilmesi

Testere bicağını dayanıncaya kadar iticiye yerleştırlın ve ve civataları sıkın. Dikkat: Testere bicağının, ilicinin oluşunda ve tekerinde oturmasına dikke edin.

Testere bıçağının gevşetilmesi: Civatayı sola döndürün.

4

Civatayı çözerek testere pabucu sola ve sağa veya 45*lik açıya kadar ayarlanabilir.

2

Açık/Kapalı şalteri

Acma: Açık/Kapalı şalterine basın. Sürekli çalıştırma: Açık/Kapalı şalterini sabitleme düğmesi ile kilitleyin. Kapatma: Açık/Kapalı şalterine basın ve bırakın

5

Kaplamalı suntaların kesiminde:
1. Ince testere biçagi kullanın 2. Testere pabucunu kaplama olmayan yere oturlun
3. Testereyi fazla kuvvetle ilerletmeyin

Karşı parça

Cep kesme: Sadece suntalarda ve ağaçta önce delik delmeden. Teslereyi kuvvetlice karşı parçaya bastının ve yavaşça kesme yönüne doğru İlerleyin.

3

Devir ayarlayıcısı çevirilince strok devri yükselir

Kullanma Talimalında azkianan elatmiz. OrÖntin kusuru olmosına karşı 5 yıl garantildir. 6 Yılık garand süresi, tormat devi veya aloda müşorı laraflindan selon himmesile bağlar.

Caranti halismender boydistanmuk için siletin yürstmeikleru uygun şekilde halimren yapılması. kullanım ammonia uygun olarak ve kullanım talimatında hildilen palmatar dohrutusunda kullanılması sadır.

Doğal olarak kanunen öngbrülen garanti haklanından taydalanma bu 5 yıl içinde geperli olacaktır.

Garanti Federal Almanya şürden içinde veya geçeri olan yerei kanıri yönetme-İkane ve olarak ilgili FUNelerin ana bölge çapariema permlerlerin yönetmekleri doğrultuzunda Uzbekılır. Lüfen yeteli olan kıstorı hizmetleri bölge tematelli kda-lı veya aşağıda açıklanan seris adresierini diksato alınz.

GARANTIEURKUNDE

Ürünleinin dokumentasyonru ve evraklanın kommen öks dahi kopyalanması veya başka şekilde çoğalılması, yalnızca ISC GmbH firmasının özel onayı alınmak şartıyla sarbosestr.
