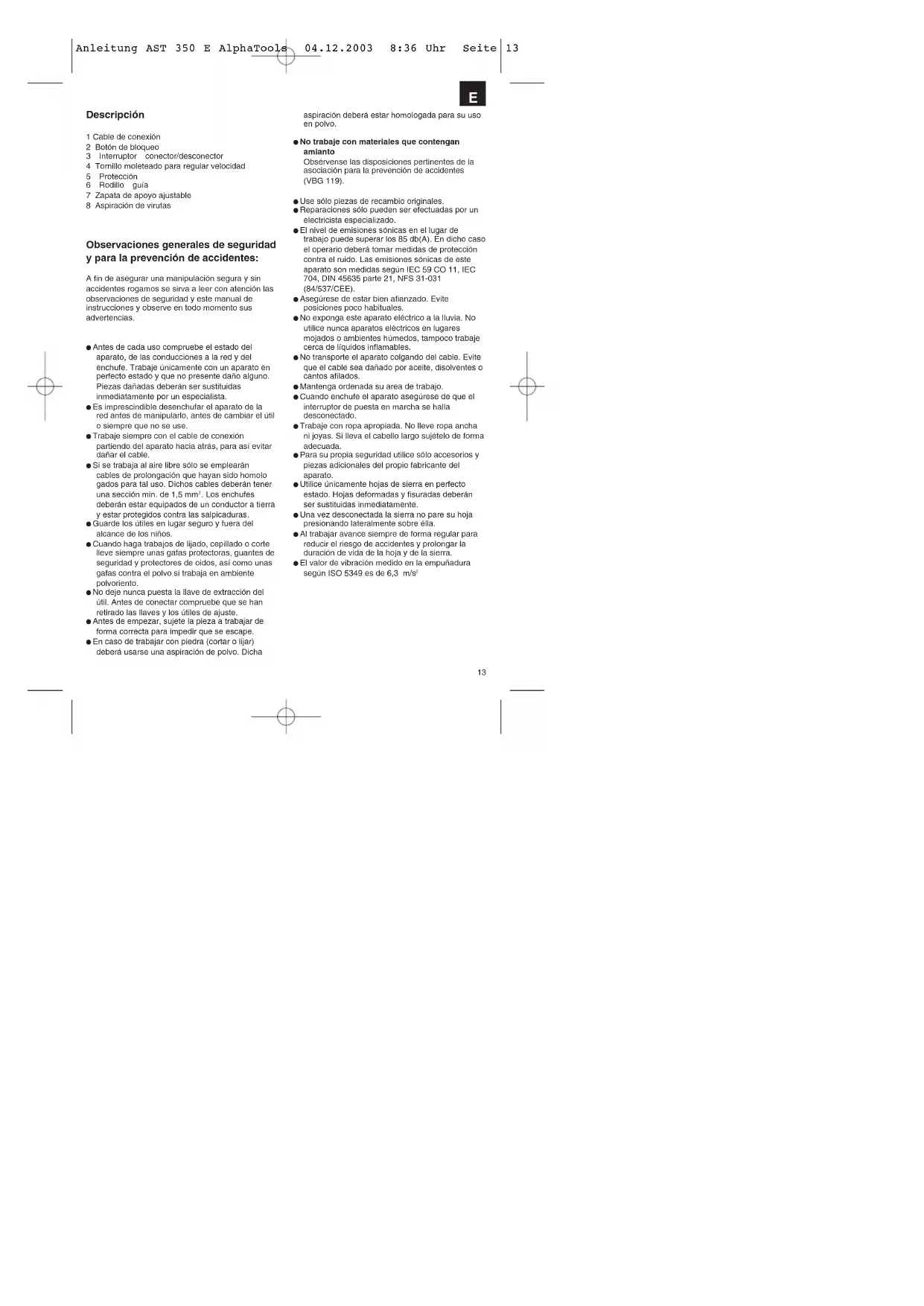

MANUAL DE USUARIO AST 350 E Alpha Tools
1 Cable de conexión
2 Botón de bloqueo
3 Interruptor conector/desconector
4 Tornillo moleteado para regular velocidad
5 Protección
6 Rodillo guía
7 Zapata de apoyo ajustable
8 Aspiración de virutas
Observaciones generales de seguridad y para la prevención de accidentes:
A fin de asegurar una manipulación segura y sin accidentes rogamos se sirva a leer con atención las observaciones de seguridad y este manual de instrucciones y observe en todo momento sus advertencias.
- Antes de cada uso compruebe el estado del aparato, de las conducciones a la red y del enchufe. Trabaje únicamente con un aparato en perfecto estado y que no presente daño alguno. Piezas dañadas deberán ser sustituidas inmediatamente por un especialista.
- Es imprescindible desenchufar el aparato de la red antes de manipularlo, antes de cambiar el útil o siempre que no se use.
- Trabaje siempre con el cable de conexión
partiendo del aparato hacia atrás, para así evitar
dañar el cable.
- Si se trabaja al aire libre sólo se emplearán cables de prolongación que hayan sido homolo gados para tal uso. Dichos cables deberán tener una sección min. de 1,5 mm ^2 . Los enchufes deberán estar equipados de un conductor a tierra y estar protegidos contra las salpicaduras.
● Guarde los útiles en lugar seguro y fuera del alcance de los niños.
- Cuando haga trabajos de lijado, cepillado o corte lleve siempre unas gafas protectoras, guantes de seguridad y protectores de oidos, así como unas gafas contra el polvo si trabaja en ambiente polvoriento.
- No deje nunca puesta la llave de extracción del útil. Antes de conectar compruebe que se han retirado las llaves y los útiles de ajuste.
- Antes de empezar, sujete la pieza a trabajar de forma correcta para impedir que se escape.
- En caso de trabajar con piedra (cortar o lijar) deberá usarse una aspiración de polvo. Dicha
aspiración deberá estar homologada para su uso en polvo.
- No trabaje con materiales que contengan amianto
Obsévense las disposiciones pertinentes de la asociación para la prevención de accidentes (VBG 119).
- Use sólo piezas de recambio originales.
● Reparaciones sólo pueden ser efectuadas por un electricista especializado.
- El nivel de emisiones sónicas en el lugar de trabajo puede superar los 85 db(A). En dicho caso el operario deberá tomar medidas de protección contra el ruido. Las emisiones sónicas de este aparato son medidas según IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
- Asegúrese de estar bien afianzado. Evite posiciones poco habituales.
- No exponga este aparato eléctrico a la lluvia. No utilice nunca aparatos eléctricos en lugares mojados o ambientes húmedos, tampoco trabaje cerca de líquidos inflamables.
- No transporte el aparato colgando del cable. Evite que el cable sea dañado por aceite, disolventes o cantos afilados.
- Mantenga ordenada su area de trabajo.
- Cuando enchufe el aparato asegúrese de que el interruptor de puesta en marcha se halla desconectado.
- Trabaje con ropa apropiada. No lleve ropa ancha ni joyas. Si lleva el cabello largo sujételo de forma adecuada.
- Para su propia seguridad utilice sólo accesorios y piezas adicionales del propio fabricante del aparato.
- Utilice únicamente hojas de sierra en perfecto estado. Hojas deformadas y fisuradas deberán ser sustituidas inmediatamente.
- Una vez desconectada la sierra no pare su hoja presionando lateralmente sobre ella.
- Al trabajar avance siempre de forma regular para reducir el riesgo de accidentes y prolongar la duración de vida de la hoja y de la sierra.
- El valor de vibración medido en la empuñadura según ISO 5349 es de 6,3 m/s ^2
E
E
Instrucciones de servicio del taladro eléctrico a percusión
PUESTA EN MARCHA
Funcionamiento momentáneo (llus. 2)
Conectar: Pulse el interruptor
Coneclar/Desconectar
Desconectar: Suelte el interruptor
Conectar/Desconectar
Funcionamiento contínuo
Conectar: Pulse el interruptor Conectar/
Desconectar y bloqueelo apretando el botón de bloqueo.
Desconectar: Presione y luego suelte el interruptor
Conectar/Desconectar
Preselección electrónica de las revoluciones
(llus. 3 )
El tornillo moleteado 8 en el interruptor de conexión/desconexión, permite ajustar previamente las revoluciones deseadas. Si gira el tornillo moleteado en sentido PLUS aumentarán las revoluciones y si lo hace girar en sentido MINUS disminuirán. La velocidad de trabajo depende del tipo de material y de las condiciones en que se trabaja.
Las reglas generales aplicadas en la velocidad de corte para el arranque de virutas son válidas también en este caso.
Cambio de hoja (llus. 1)
Antes de manipular la sierra o la hoja es imprescindible desenchufar el aparato.
A continuación afloje los dos tornillos del tope de empuje (llus. 1) con ayuda de una llave con hexá-gono interior. Coloque la hoja de la sierra en la ranura guía, entre la barra de elevación y el dispositivo de sujeción y empuje hasta llegar al tope. Apriete los dos tornillos con la llave hexagonal adjunta. Los dientes de la sierra deberán ir en dirección de corte. Compruebe que la hoja se halle bien colocada en la ranura guía del tope de empuje y del rodillo.
Reajuste de la zapata de apoyo
(cortes al inglete y cerca del reborde, ilus. 4)
La zapata de la sierra puede desplazarse hasta 45° hacia ambos lados para efectuar cortes al inglete o en diagonal, para ello se aflojarán los dos tomillos inferiores. Los ángulos de 15°, 30° y 45° han sido marcados con líneas. Un ajuste entre las marcas tampoco ofrece problema alguno.
Para reajustar el ángulo de corte afloje los dos tornillos (ilus. 4) de forma que se pueda desplazar ligeramente la zapata. Después de ajustar el ángulo deseado se apretarán de nuevo los tornillos.
La zapata de apoyo puede desplazarse hacia atrás para permitir un corte cerca del borde. Para ello afloje los dos tomillos inferiores y desplace la zapata hacia atrás. Atomille de nuevo los dos tomillos.
Aspiración de polvo
La sierra de punta va equipada de una conexión para la aspiración de polvo. Se puede conectar todo tipo de aspiradora en la apertura posterior de la sierra. En caso de que Vd. requiera un adaptador especial, sirvase contactar al fabricante de su aspiradora.
Características técnicas:
Tensión de la red: 230 V \~ 50 Hz
Potencia absorbida 350 Watios
Velocidad de corte: 400-2600/min.
Carrera: 18 mm
Profundidad de corte en madera: 55 mm
Profundidad de corte en plástico: 10 mm
Profundidad de corte en metal: 5 mm
Corte al inglete: hasta 45º (derecha/izquierda)
Nivel de presión acústica LPA: 87,5 dB (A)
Nivel de potencia acústica LWA: 100,5 dB (A)
Vibración a _w
6,3 m/s ^2
Aislamiento protector II / ☐
Peso 1,6 kg
E
1
- Para instalar la hoja de sierra: inserte la hoja hasta el tope del portahojas y aprictela.
¡Atención!
Asegúrese de
que la hoja está
bien asentada
en la ranura del
rodillo.
● Utilice
siempre
una hoja
de sierra
adecuada
y que se
halle en
perfecto
estado.
- No arranque nunca la sierra sable si no está instalada la
- Lubrique de vez en cuando el rodillo con unas golas de aceite.
Para soltar la hoja de sierra: gire el tornillo hexagonal aprox. 1 vuella a la izquierda.
4
30°
15°
0°
45°
30°
15°
0°
La zapata de apoyo puede ajustarse hacia la derecha o la izquierda hasta un ángulo de 45º aflojando los dos tomillos.
2
Conector/
Desconector
Conectar: Pulse el conector/desconector Funcionamiento
continuo: Bloquée el conector/
desconector con el botón de bloqueo
Desconectar: Presione y luego suelte el interruptor
Conectar/Desconectar
5
Para cortar paneles de aglomerado con recubrimiento;
-
Use una hoja de sierra fina
-
Coloque la zapala en la zona sin recubrimiento
- Avance muy despacio
pieza de apoyo
Corte de concavidades: sólo en paneles de aglomerado y de madera sin perforación previa. Apoye la sierra firmemente contra la pieza de apoyo y avance lentamente en sentido del corte.
3
La velocidad de trabajo aumenta girando el
regulador de revoluciones.
Directores 5 años de garantías sobre el aparato referido en el manuel, en el caso de que nuestro producto presentar defectas. El plazo de 5 años comienza con la casión de riesgo o la entrega del aparato al dienta.
Requisito necesario para reclamar la garantía es un mantenimiento correcto de acuerdo con el manual de instructiones, así como el uso adecuado de nuestro aspersio.
Naturalmente prevalecen los derechos de garantía concedidos por la ley dentro del plazo mencionado de 5 años.
Esta garantía de valida para el ámbito de la República Federal de Romania e do los respectivos países del distributor principal regional como complemento de las disposiciones legalis validas a nivel local. Le rojamos tenga en cuenta quien se si encontrado de su servicio regional de existencia técnica o diríjamos a la dirección de servicio técnica indicada más abajo.
