MANUAL DE USUARIO AHS 66/1 Alpha Tools

Póngase unos protectores

para los oidos.

Bær høreværn

Bär hörselskydd.

Lleve gafas protectoras.

Bær ojenværn

Bär skyddsglasögon.

Käytä suojalaseja!

Nosit ochranu zraku!

Hordjon szemvédöt!

Protección respiratoria

1. Empuñadura
2. Placa de características
3. Interruptor conexión/desconexión
4. Botón de bloqueo para conexión/desconexión
5. Tornillo de bloqueo para ajuste profundidad de corte
6. Cable de conexión a la red
7. Cuña abridora
8. Cubierta protectora oscilable
9. Tornillo del aparato
10. Zapata
11. Brida
12. Disco de la sierra
13. Tope paralelo
14. Tornillo de bloqueo para tope paralelo
15. Tornillos de bloqueo para corte sesgado
16. Conexión para la aspiración de polvo
17. Empuñadura adicional
18. Arco de accionamiento para la cubierta protectora

Por favor lea las instrucciones de uso detalladamente y ponga especial atención a las advertencias de seguridad. Guarde el manual de instrucciones junto con la cierra.

Características técnicas

Tensión de red: 230 V - 50 Hz

Consumo: 1200 Watios

Revoluciones en vacío: 4500 min.

Profundidad de corte a 0°: 64 mm

Profundidad de corte a 45°: 40 mm

Disco 185 mm ∅

Soporte del disco 20 mm

Grosor del disco 2,4 mm

Nivel de presión acústica: LPA 95,6 dB(A)

Nivel de potencia sónica: LWA 108,6 dB(A)

Vibración a _v 1,70 m/s ^2

Peso 4,2 kg

Dimensiones 34 x 24 x 24 cm

Aislamiento protector II / ☐

Accesorios:

Tope paralelo

Campo de aplicación

La sierra circular de mano se usará para efectuar cortes rectilíneos en madera o materiales de consistencia similar a la madera y en plásticos.

Advertencias de seguridad:

• La cuña abridora se utilizará de manera que la distancia a la corona dentada del disco no sobrepase los 5 mm y su punto más bajo no retroceda más de 5 mm con respecto a dicha corona dentada.
• No utilice discos con fisuras o que se hayan deformado.
• No está permitido el uso de discos de acero para corte rápido (acero HSS).
• No esta permitido usar discos cuyas
  características no coincidan con las indicadas en este manual de instrucciones.
• Es preciso comprobar que todas las partes móviles de la protección del disco funcionen sin bloquearse.
• Es preciso comprobar que funcionen
  correctamente todos los componentes que sirvan para recubrir el disco.
• Se usará y ajustará siempre correctamente la cuña abridora, excepto en el momento de efectuar el primer corte.
• No está permitido el uso en zonas con vapores o líquidos inflamables.
• Sólo se utilizarán sierras afiladas y accesorios adecuados.
• Antes de realizar cualquier trabajo de montaje, limpieza o reajuste es imprescindible desenchufar la sierra.
• Proteja el cable de conexión de la red de cualquier daño. Aceites y ácidos pueden dañar dicho cable.
• No está permitido el uso de discos más gruesos o cuyo triscado sea menor al grosor de la cuña.
• No desenchufe la sierra tirando del cable y no transporte el aparato colgando de dicho cable.
• Reparaciones sólo pueden ser efectuadas por un especialista.
• Si usa un tambor portacable desenrolle primero todo el cable, éste tendrá al menos una sección de 1,5 mm². Fusible max. 16 A
• Sujete correctamente las piezas con las que desea trabajar y no sobrecargue la máquina
• Lleve ropa adecuada para el trabajo, póngase unas gafas protectoras y utilice una máscara durante cualquier trabajo que produzca polvo.
• Projeta su oído. No olvide de ponerse unos protectores.
• Si trabaja por largo tiempo con madera u otros materiales que produzcan polvo, deberá conectar el aparato a un sistema de captación de polvo adecuado. (En Alemania se requiere una captación de polvo homologada según TRGS 553).

E

E

Instrucciones de trabajo

• Sujete firmemente la sierra circular.
• La cubierta protectora se retira automáticamente a medida que avanza la pieza.
  No trabaje nunca de forma violenta.
  Avance con la sierra de forma suave y ligera.
• Los desperdicios deberían caer siempre por el lado derecho, de forma que la parte más ancha de la mesa de soporte descanse sobre toda la superficie.
• Si corta siguiendo una línea ya dibujada haga uso de la ranura para guiar la sierra.
• Si trabaja con piezas pequeñas es imprescindible sujetarlas correctamente antes de empezar el trabajo. No use nunca la mano para sujetarlas.
• Es imprescindible atenerse a las instrucciones de seguridad. ¡Protéjase con las galas adecuadas!
• No trabaje nunca con discos dañados o que presenten fisuras o roturas.
• No use nunca bridas o tuercas bridadas cuya perforación sea mayor o menor a la del disco
• No pare nunca la sierra con la mano, presionando frontalmente o lateralmente sobre el disco.
• La protección oscilante no deberá bloquearse y debe volver a su posición original al acabar el trabajo.

• Antes de empezar un trabajo es preciso comprobar si la cubierta oscilante funciona, habiendo desenchufado primero la sierra.

• Asimismo antes de empezar un trabajo es imprescindible comprobar el funcionamiento, sujeción y ajuste correcto del equipo de seguridad, como por ej. la cubierta oscilante, la cuña, las bridas y dispositivos de ajuste.

• La cubierta protectora permite la conexión de una captación de polvo adecuada. Compruebe siempre que el equipo aspirador esté bien conectado y funcione correctamente.
• Para cortar no deberá fijar la cubierta protectora oscilable a la cubierta fija retirable.

Mantenimiento

• Las ranuras de ventilación en la carcasa del motor deben estar siempre libres de suciedad. Dichas ranuras deberán limpiarse regularmente soplando.
• Siempre que las escobillas produzcan un exceso de chispas deberán ser controladas por un taller especializado.
• Sólo un taller especializado o nuestro servicio postventa está autorizado a cambiar las escobillas desgastadas.
  ● Mantenga siempre limpio su aparato
• No utilice detergentes agresivos para limpiar la superficie de plástico.
• Si observa algún deterioro utilice el plano en expansión para localizar la pieza dañada. La lista de piezas de recambio le permite definir la pieza necesaria para solicitarla a nuestro servicio postventa.

¡Atención!
Use los protectores de oído y las gafas.

1 2 A B

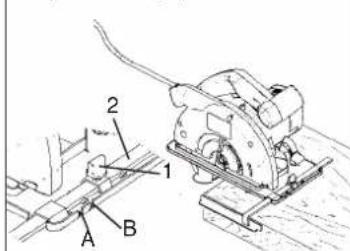

Corte en paralelo
1. Atloje el tornillo de sujeción 1
2. Para el corte a 90°, ajuste el lope paralelo 2, según la escala, a la ranura A. Para el corte a 45°, ajuste el lope paralelo 2, según la escala, a la ranura B.
3. Aprete de nuevo el tornillo de sujeción.
¡Atención!
Haga primero un corte de prueba con un trozo de madera de deshecho.
Ajuste de la profundidad de corte

1. Allejo el tomilla de sujeción 1

2. Desplace la zapeta hacia abajo.

3. Ajuste la profundidad de corte según la escala. La punta de un

diente del disco deberá sobresalir unos 2 min de la madera.

1. Apriete de nuevo el tornilo de ajuste.

Reajuste de la zapata de apoyo (corte sesgado)

1. Alloje los tómillos de sujeción 1
2. Ajuste la zapala al grado de inclinación deseado, entre 0 y
3. Apriete de nuevo los tornillos 1

¡Atención!

¡No olvide desenchufar la

sierra antes de hacer cualquier manipulación en ella!

Conexión

Antes de pulsar el botón de conexión/desconeción compruebe que el disco este bien montado, que todas las piezas desplazables se muevan con facilidad y que los lornillos están bien apretados.

que todas las piezas desplazables se muevan con facilitad y que los tornillos están bien apretados.

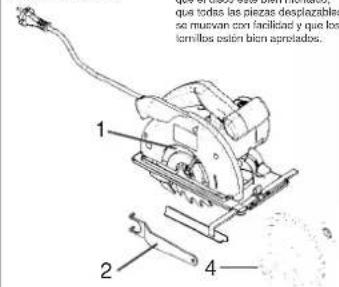

Cambio de disco

1. Retire la cubierta ocelante 1 y mantengala en dicha posición.
2. Use la llave de espiga 2 para apoyarla contra el disco
3. Afloje el tornillo usando la llave.
4. Hetire hacia abajo la crica 4 y el disco
5. Limaje la brida y arloque un disco que
6. Límple la scha y oclogue un disco nuevo, Compruebe el sentido de reación (viarse flocha en la rutierta protectora).
7. Agriete el tornillo y compruebe que el disco gira correctamente.

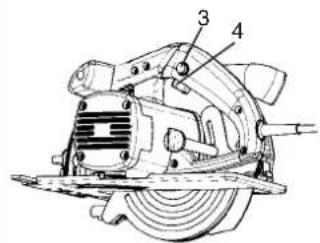

Conexión/Desconexión
Conexión: Presione al mismo tiempo el botón de bloqueo 3 y el interruptor 4.
Descanaxión: Suete el botón y el interruptor a la vez,

El período de garantía comienza el día de la compra y tiene una duración de 5 años.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños
