KÄYTTÖOHJE AHS 66/1 Alpha Tools

Käytä kuulosuojaimia!

Nosit ochranu sluchu!

Käytä hengityssuojainta mikälli

työskennellessäsi syntyy pölyä!

1. Kahva
2. Tyyppikilpi
3. Päälle-/pois-kytkin
4. Päälle-/pois-kytkimen sulkunäppäin
5. Leikkaussyvyyden säätöruuvi
6. Verkkojoht
7. Halkaisukiila
8. Teränsuojakotelo
9. Kuusiokoloruuvi
10. Sahakenkä
11. Laippa
12. Sahanlerä
13. Sivuvaste
14. Sivuvasteen säätöruuvi
15. Viisteen säätöruuvi
16. Poistoimulitäntä
17. Lisäkahva
18. Teränsuojuksen liikutusvipu

Lukekaa käyttöohje huolellisesti läpi ja huomloikaa erikoisesti turvallisuusohjeet. Säilyttäkää käyttöohje käsipyörösahan yhteydessä.

Tekniset tiedot:

Verkkojännite: 230 V - 50 Hz

Ottoteho: 1200 Watt

Tyhjäkierrosluku: 4500 min

Leikkaussyvyys: 0° kulma: 64 mm

Leikkaussyvyys:

45°

kulma:

40

Sahanterå: 185 mm ∅

Terán istukka: 20 mm ∅

Terän paksuus: 2,4 mm

Melunpainetaso: LPA 95,6 dB(A)

Melutehotaso: LWA 108,6 dB(A)

Tärinä aw 1,7 m/s

Paino: 4,2 kg

Mitat: 34 x 24 x 24 cm

Suojaeristetty

II / ☐

Lisävaruste:

Sivuvaste

Käyttöalue

Käsipyörösaha soveltuu suorien leikkausten teke- miseen puuhun ja puun kallaisiin materiaaleihin sekä muoveihin.

Turvallisuusohjeet:

- Halkaisukiila on asetettava niin, että sen välimatka sahanterän hammaskehään ei ole suurempi kuin 5 mm ja ettei sen alln kohta ole kauempana kuin 5 mm terän hammaskehästä.

- Repeilleitä tai muotonsa menettäneitä sahanteriä ei saa käyttää.

- Ei saa käyttää runsasseostelsesta pikaleikkausteräksestä (HSS-teräksestä) valmistettuja sahan teriä.

- Ei saa käyttää sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnuskoodeja.

- On varmistuttava siitä, että kaikki sahanterän suojuksen liikkkuvat osat toimivat juullumatta paikolilleen.

- On varmistuttava siitä, että kaikki sahanterän suojaukseen tähtäävät laitteel toimivat moitleet-tomasti.

- Halkaisukillaa on käytettävä aina ja ohjeiden mukaisesti, paitsi pistoleikkauksessa.

- Ei saa käyttää höyryjen tai palavien nesteiden läheisvydessä.

- Käyttäkää aina teräviä sahanteriä ja sopivia lisä laitteita.

- Ennen kaikkia muutos-, puhdistus- ja säätötöitä on pistoke irroitettava sähkörasiasta.

- Suojatkaa verkkojohto vaurioilta. Öljy ja happo volval vahingoittaa johtoa.

- El saa käyttää sahanterlä, joiden kanta on pak sumpi kuin halkaisukiila tai joiden haritus on pienempi kuin halkaisukiilan paksuus.

- Pistoketta el saa irroittaa sähkörasiasta vetämällä johdosta, eikä laitetta saa kantaa johdosta.

- Korjaukset saa suorittaa vain alan asiantuntija.

- Kaapelikelaa käytettäessä on johto purettava kelalta kokonaan. Johtimen halkaisija vähintäin 1,5 mm ^2 , varoke kork. 16A.

- Varmistakaa kaikki työstettävät kappaleet riittä västi älkääkä ylikuormittako konetta.

- Käyttäkää sopivia vaatteita sekä suojalaseja sekä pölysuodatinta pölyä tuottavissa töissä.

- Käyttäkää korvienne suojana suojakuulokkeita! - Kun puuta tai pölyä tuottavaa materiaalla työstetään pitkään, on sähkötyökone littettävä

soprivaan polyhimulaittestoö. (Saksassa vaaditaan puupölyä työstettäessä TRGS 553-määräysten mukaisesti koestetut imulaitteistot.)

FIN

Käsipyörösahan käyttö

• Pitäkää pyörösaha aina tukevassa otteessa.
• Työstökappale työntää liikkuvan suojuksen auto maattisesti taaksepäin.
• Älkää käyttäkö raakaa voimaa! Siirtäkää pyörösahaa eteenpäin kevvesti ja tasaisesti.
• Poisputoavan kappaleen tulee olla pyörösahan oikealla puolella, jotta työtason leveå osa on tuettuna koko pinnaltaan.
  ● Sahallaessa merkiltyä viivaa myölen on pyörösahaa kulietettava vastaavaa uraa pitkin.
• Pienet puukappaleet on kiinnitettävä hyvin ennen työstöä. Ei koskaan saa pitää niitä käsin palkallaan.
• Turvallisuusmääräyksiä on ehdottomasti nouda tettava! Käytettävä suojalaseja!
• Älkää käyttäkö viallisia sahanteriä tai sellaisia, joissa on repeämiä tai halkeamia.
• Älkää käyttäkö sellaisia laippoja tai laippa-mullereita, joiden poraus on suurempi tai pienempi kuin sahanlerän poraus.
• Sahanterää ei saa jarruttaa kädellä tai painamalla sitä sivuittain.
• Liikkuva suojus ei saa juuttua kiinni, vaan sen on palattava takalsin alkuasemaansa työstõjakson päättyessä.

• Ennen pyörösahan käyttöä on tarkistettava liik kuvan suojuksen toiminta pistokkeen ollessa irroitettuna.

• Vamistakaa ennen koneen joka käyttöä, että turvalaitteet, kuten esim. liikkuva suojus, halkaisukiila, laippa ja säätõlaitteet toimivat tai on asennettu ja kiinnitetty oikein.

• Voitte liittää suojukseen sopivan pölynimulaitteiston. Huolehtikaa siitä, että pölynimulaitteisto on liitetty paikalleen turvallisesti ja ohjeitten mukaisesli.
• Liikkuvaa terânsuojusta ei saa lukita sahaamisen ajaksi taaksevedettyyn suojukseen.

Huolto

• Moottorinkotelon ilmaraot on pidettävä auki ja puhtaina. Ne puhdistetaan aika ajoin paineilmalla.
• Jos kipinõitä esiintyy hyvin runsaasti, on hilliharjat tarkastettava alan korjaamoliikkeessä.
• Vain alan korjaamoliike tai meidän huolto-palvelumme saa suorittaa kuluneiden hiiliharjojen vaihdon.
  ● Pitäkää koneenne aina puhtaana.
• Alkää käyttäkö muoviosien puhdistukseen syövyttäviä aineita.
• Jos toteatte vaurioita, voitte määrittää tarvittavat varaosat oheistetun sarjaleikkauspiirroksen sekä varaosalueltelon avulla ja tilata ne huoltopalvelustamme.

Huomlo!

Käyttäkää kuulosuojuksia ja suojalaseja.

1 2 A B

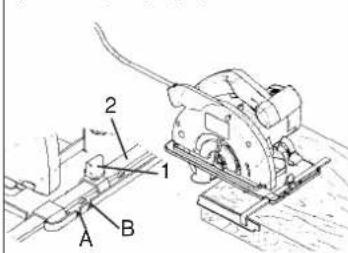

Samansuuntaisleikkaus

1. Sālōruuvi 1 avalaan

2. Loikkaus: sivuvasie 2 asetelaan uran A kohdalle astelkon mukaan, 45° loikkaus: sivuvasie 2 asetelaan uran B kohdalle astelkon mukaan, huomicidaan sahenterän leveys

3. Saetonguyi kirsteraan

Huomio!

Tchkää koeleikkaus jätepuupalaan

Leikkaussyvyyden säätö

1. Avataan sälölruvi 1
2. Käärnetään sehakenkä elaspäin
3. Säädetään leikaussyvyys asteikon mukaan: hampaan kärjon tuleo pistää n. 2 mm puusla ulos
4. Kristetään sääföruvvi

Sahakengän säätö (vinoleikkaus) 1. Irrolteban säätöruuvit 1 2. Asetelaan sahakenkä heluftluun astelukemsan D-45° 3. Kristelään säätöruuvit 1 tukasti

Huomio!
Ennen kalkkla
pydrosanatolia on pistake

irripitettaval
m = 311
Käynnistys
Tarkistakaa ennen päälla-/pois-
kytkimen loimenlamista, etlä
saraniera on asenneiu okeln,
su kiri na piangouit

1 2 4

Sahanteran vaihto
1. Avataan liikkuva suojus 1 ja kinnitetään ylös
2. Pidetään sahanterää rekakanta-avaimiella 2 vastaan
3. Irproletaan mullen folkkiavainmella
4. Oletaan laippa 4 ja sananiera alsepain pole
5. Pundetatal cappe, esedetash rubi santhera palikaleen.
Habimobilaih pyomilastunis ikis. suojukebi hidolaiy, 6. Kristatin pavi tadiatatan toesinen aviinti
6. Ринзовавт Голов, телковавт (азем-в) руонта

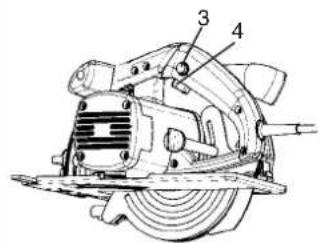

Päälle-/polskytkentä
Päellekytkenta: Painetaan sulkunsopainta 3 la
näppäintä 4 samanaikaisesti
Paiskytkantä: Päästetään suikunäppäin ja
nappain iri.

Takkuuaika alkaa ostopäivänä ja sen pituus on 5 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskutota.

Vällllisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne
