KÄYTTÖOHJE ATKS 800 Alpha Tools

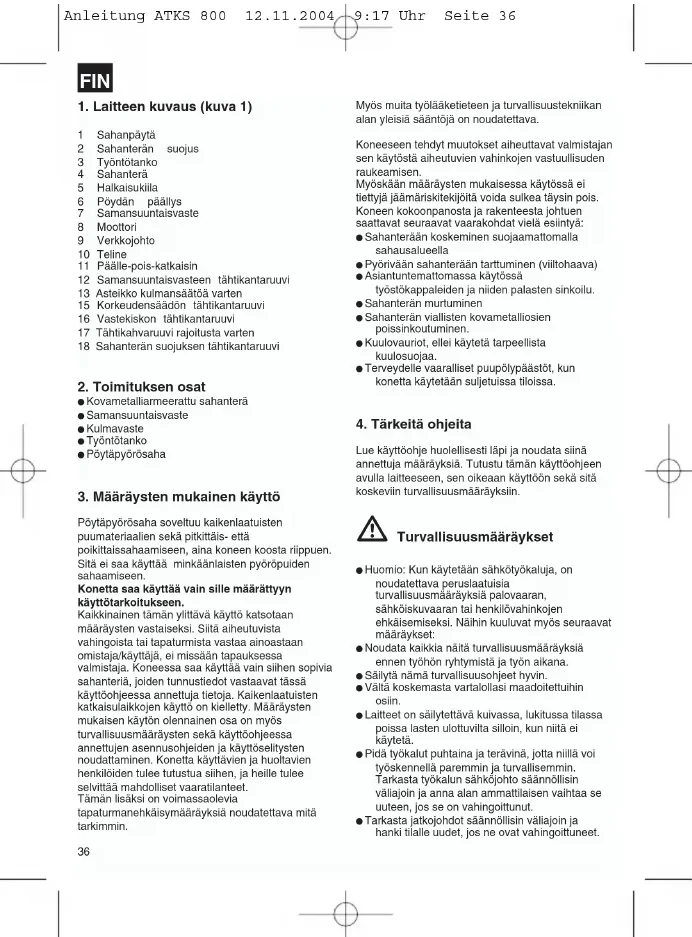

1. Laitteen kuvaus (kuva 1)

1 Sahanpäytä
2 Sahanterän suojus
3 Työntötanko
4 Sahanterä
5 Halkaisukiila
6 Pöydān päällys
7 Samansuuntaisvaste
8 Moottori
9 Verkkojohto
10 Teline
11 Päälle-pois-katkaisin
12 Samansuuntaisvasteen tähtikantaruuvi
13 Asteikko kulmansäätöä varten
15 Korkeudensäädön tähtikantaruuvi
16 Vastekiskon tähtikantaruuvi
17 Tähtikahvaruuvi rajoitusta varten
18 Sahanterän suojuksen tähtikantaruuvi

2. Toimituksen osat

● Kovametalliarmeerattu sahanterä
- Samansuuntaisvaste
● Kulmavaste
• Työntötanko
● Pöytäpyörösaha

3. Määräysten mukainen käyttö

Pöytäpyörösaha soveltuu kaikenlaatuisten puumateriaalien sekä pitkittäis- että poikittaissahaamiseen, aina koneen koosta riippuen. Sitä el saa käyttää minkäänlaisten pyöröpulden sahaamiseen.

Konetta saa käyttää vain sille määrättyyn käyttötarkoitukseen.

Käikkinainen tämän ylittävä käyttö katsotaan määärysten vastaiseksi. Siitä aiheutuvista vahingoista tai tapaturmista vastaa ainoastaan omistaja/käyttäjä, ei missään tapauksessa valmistaja. Koneessa saa käyttää vain siihen sopivia sahanteriä, joiden tunnustedot vastaatav tässä käyttöohjeessa annettuja tietoja. Kaikenlaatuisten katkaisulakkojen käyttö on kielletty. Määärysten mukaisen käytön olennainen osa on myös turvallisuusmääärysten sekä käyttöohjeessa annettujen asennusohjeiden ja käyttöselitystyen noudattaminen. Konetta käyttävien ja huoltavien henkiöiden tuleel tutustua siihen, ja heille tulee selvittää mahdolliset vaaratilanteet. Tämän lisäksi on voimassaolevia tapaturnanehkäismäääräyksiä noudatettava mitä tarkimmin.

Myös muita työlääketieteen ja turvallisuustekniikan alan yleisiä sääntöjä on noudatettava.

Koneeseen tehdyt muutokset aiheuttavat valmistajan sen käytöstä aiheutuvien vahinkojen vastuullisuden raukeamisen.

Myöskään määräysten mukaisessa käytössä ei tiettyjä jäämäriskitekijõitä voida sulkea täysin pois. Koneen kokoonpanosta ja rakenteesta johtuen saattavat seuraaval vaarakohdal vielä esiintyä:

• Sahanterään koskeminen suojaamattomalla sahausalueella
• Pyörivään sahanterään tarttuminen (viiltohaava)
• Asiantuntemattomassa käytössä työstökappaleiden ja niliden palasten sinkoilu.
  ● Sahanterän murtuminen
• Sahanterän viallisten kovametalliosien poissinkoutuminen.
• Kuulovauriot, ellei käytetä tarpeellista kuulosuojaa.
• Terveydelle vaaralliset puupölypäästöt, kun konetta käytetään suljetuissa tiloissa.

4. Tärkeitä ohjeita

Lue käyttöohje huolellisesti läpi ja noudata siinä annettuja määräyksiä. Tutustu tämän käyttöohjeen avulla laitteeseen, sen olkeaan käyttöön sekä sitä koskeviin turvallisuusmääräyksiin.

Turvallisuusmääräykset

● Huomio: Kun käytetään sähkötyökaluja, on pouletattava pervalactuicio
noudalettava perusiaatuisia turvallisuusmääräuksiä palovsaan
sähköiskuysaran tai henkilövshinkoien
sankolorka valari arl tai horiikiro van imkojen ehkõiemisakai. Mõihin kuukuvat muõe souwavut
määräykset:
● Noudata kaikkia näitä turvallisuusmääräyksiä
ennen työhön ryhtymistä ja työn aikana.
- Säilytä nämä turvallisuusohjeet hyvin.
● Vältä koskemasta vartalollasi maadoitettuihin
osiin.
- Laitteet on säilytettävä kuivassa, lukitussa tilassa poissa lasten ulottuvilta silloin, kun niitä ei käytetä.
- Pidä työkalut puhtaina ja terävinä, jotta niillä voi työskennellä paremmin ja turvallisemmin. Tarkasta työkalun sähköjohto säännöllisin vällajoin ja anna alan ammattilaisen valhtaa se uuteen, jos se on vahingolttunut.
● Tarkasta jatkojohdot säännöllisin väliajoin ja hanki tilalle uudet, jos ne ovat vahingoittuneet.

FIN

• Käytä ulkona vain tähän soveltuvia, vastaavasti merkittyjä jatkojohtoja.
• Ole tarkkana työskennellessäsi. Käytä järkeäsi. Älä käytä pyörösahaa, jos olet väsynyt.
• Älä käytä sellaisia työkaluja, joiden päälle-pois-katkaisimet eivät toimi.
• Varoitus! Vieraiden osien ja muiden tarvikkeitten käyttö saattaa aiheuttaa vaaratilanteita.
• Irroita pistoke pistorasiasta aina ennen kaikkia säätö- ja huoltotoimia.
• Selvitä turvallisuusmääräykset kaikille laitetta käyttäville henkilöille.
• Älä käytä sahaa polttopuiden sahaamiseen.
• Älä sahaa pyöröpulta poikkisuuntaan.
  ● Varol! Pyörlvä sahanterä merkitsee käsien ja sormien tapaturmavaaraa.
• Kone on varustettu turvakytkimellä (11), joka estää sen uudelleenkäynnistymisen sähkökatkon jälkeen.
• Tarkista ennen käyttöönoltoa, että verkkojännite on laitteen tyyppikilvessä ilmoitetun jännitteen mukainen.
• Jos jatkojohdon käyttö on tarpeen, niin huolehdi siitä, että sen poikkileikkaus on riittävän suuri sahan virranottoa varten. Plenin sallittu läpimitta on 1 mm ^2 .
• Käytä kaapelirullaa vain aukikelattuna.
• Älä kanna sahaa verkkojohdosta.
  ● Tarkasta verkkojohdon kunto. Älä käytä virheellisiä tai vahingoittuneita liitäntäj
• Älä käytä johtoa pistokkeen irroittamiseen pistorasiasta. Suojaa johto kuumuudelta, öljyltä sekä teräviltä reunoilta.
• Älä jätä sahaa saleeseen äläkä käytä sitä kosteassa lai märässä paikassa.
  ● Huolehdi hyvästä valaistuksesta.
• Käytä luistamattomia jalkineita työskennellessäsi ulkona.
• Älä käytä sahaa helposti syttyvien nesteiden tai kaasujen lähistöllä.
• Käytä sopivaa suojapukua! Väljät vaatteet tai korut voivat takertua koneen pyörivään sahanterään.
• Käytä hiusverkkoa pitämään pitkät hiukset aloillaan.
  ● Vältä luonnottomia asentoja.
• Sahaa käyttävän henkilön tulee olla vähintäin 18-vuotias, koulutettavien henkilöiden vähintäin 16-vuotiaita, ja he saavat käyttää saahaa vain asianmukaisen valvonnan alaisina.
• Työalueella vallitsevasta epäjärjestyksestä voi aiheutua tapaturmia.
• Älä päästä mülta henkilõitä, varsinkaan lapsia, työkalun tai verkkojohdon ulottuville. Pidä heidät poissa työalueelta.
• Pidä lapset poissa sähköverkkoon liitetyn laitteen

läheltä.

- Pidä tyõalue puhtaana puujätteistä ja lojumaan jäänelstä palolsta.

● Koneen käyttäjää ei saa häiritä.

● Huomioi koneen ja sahanterän kiertosuunta.

- Sahanteriä (4) ei missään tapauksessa saa jarruttaa painamalla niitä sivuittain sen jälkeen kun sahan moottori on sammutettu.

- Käytä vain hyvin teroitettuja, ehjiä ja oikeanmuoloisia sahanteriä (4).

- Älä käytä pyörösahanteriä (4), jotka on valmistettu runsasseosteisesta pikateräksestä (HSS-teräs).

- Koneen turvalalttilta (2, 5) ei saa purkaa tai niliden toimintaa estää.

- Käytä ainoastaan valmistajan suosittelemia sahanteriä, jotka vastaavat standardia EN 847-1, ja joissa on varoitusvilite huolehtia sahanterän vaihdossa siitä, että leikkausleveys ei ole pienempi eikä sahanterän rungon paksuus suurempi kuin halkaisukiilan paksuus.

- Vahingoittuneet sahanterät (4) on vaihdettava välittömästi uusiin.

- Älä käytä sellaisia sahanteriä, jotka eivät vastaa

tässä käyttöohjeessa annettuja tunnustietoja.

● Vamista, että kaikki ne varusteet (2, 15), jotka peittävät sahanterän, toimivat moitteettomasti.

● Vaihda kuluneet pöydänsisäkkeet uusiin.

● Huomio: Tällä sahalla ei saa tehdä pistoleikkauksia.

- Vahingoittuneet tai vialliset turvallisuusvarusteet on vaihdettava viipymättä uusiin.

● Halkaisukilla (5) on tärkäa suojavaruste, joka ohjaa työstökappaletta ja estää leikkausraon sulkeutumisen sahanterän takana sekä työstökappaleen takapotkut. Tarkasta aina halkaisukilan leveys. Halkaisukiila ei saa olla ohuempi kuin sahanterä eikä paksumpi kuin sahanterän leikkausuran leveys.

● Joka työkerran aikana on suojakupu (2)

laskettava alas tvöstökappaleen päälle.

- Käytä kapeiden työstökappaleiden pitkittäisleikkauksissa ehdottomasti työntötankoa (3) (leveys pienempi kuin 120 mm). Työntöpuikkoa tai työntöpalikan kahvaa tulee säilyttää aina koneen vierellä, kun niitä ei käytetä.

- Älä sahaa sellaisia työstökappaleita, jotka ovat liian pieniä tukevasti kädessä pidettäviksi.

- Kun sahaat kapelta puunpaloja, tulee samansuuntaisvaste kiinnittää sahanterän oikealle puolelle.

- Tyōasento on aina sahanterän sivulla.

- Älä kuormita konetta niin raskaasti, että se pysähtyy.

● Paina työstökappaletta aina tukevasti työlevyä

FIN

(1) vasten.

• Huolehdi siitä, että irtileikatut puunkappaleet elvät joudu sahan hammaskehrään ja sinkoudu siitä voimalla pois.
• Varo työstökappaleiden ja niiden palasten takapotkuia.
• Työskennellessä ulkona on suositeltavaa käyttää luistamattomia jalkineita.
• Kaikki suoja- ja turvallisuusvarusteet on asennettava takaisin paikoilleen välittömästi korjaus- tai huoltotoimien päätyttyä.
• Valmistajan antamia turvallisuusmääräyksiä, työja huolto-ohjeita sekä luvussa Tekniset tiedot annettuja mitta-arvoja on ehdottomasti noudatettava.
• Laitetta koskevia tapaturmanehkäisymääräyksiä sekä muita yleisesti hyväksyttyjä työturvallisuusohjelta on noudatettava aina.
  ● Noudata ammattikunnan ohjesääntöjä (VBG 7j).
• Liitä pölyn poistoimulaitteisto joka työn aikana toimimaan. Käyttäjälle tulee selvittää ne edellytykset, jotka vaikuttavat pölynpäästöihin, esim. työstettävän materiaalin ominaisuudet (hankinta ja lähde), paikallisen erotuksen merklitys ja kupujen, ohjauspeltien ja ohjainten oikeat säädöt.
• Käytä sahaa ainoastaan sopivan poistoimulaitteiston tai markkinoilla olevan tehdaskäyttöisen imulaitteiston kera.
• Jatkojohdot ulkokäytössä: käytä ainoastaan ulkokäyttöön soveltuvia, vastaavasti koestettuja, hyväksyttyjä ja merkittyjä jatkojohtoja.
• Älä koskaan poista irrallisia tikkuja, lastuja tai kiinnijuuttuneita puunpalasia sahanterän pyöriessä.
• Häiriölten poistamiseksi tai kiinnijuuttuneiden puunpalasten irroittamiseksi tulee kone sammuttaa. - Irroita verkkopistoke -
• Jos sahanterärako on kulunut, vaihda pöydän päällys (6) uuteen. - Irroita verkkopistoke -
• Pöytäpyörösaha on liitettävä suojamaadoitettuun 230 V pistorasiaan, jonka varoke on vähintäin 10 A.
• Älä käytä pienitehoista konetta raskaisiin töihin.
• Alä käytä johtoa mihinkään sellaiseen tarkoitukseen, jota varten sitä ei ole tehty!
• Huolehdi tukevasta asennosta ja säilytä aina tasapainosi.
• Tarkasta, ettei työkalu ole vahingoittunut!
• Ennen käytön jatkamista on työkalun turvalaitteiden tai hieman vahingoittuneiden osien toiminnan moitteettomuus ja soveltuvuus tarkastettava
• Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä juutu kiinni tai ole vahingoittuneet. Kaikkien osien tulee olla

asennettu oikein ja täyttää niille asetetut vaatimukset, jotta työkalun turvallinen käyttö on taattu.

- Vahingoittuneet turvalaitteet ja osat saa korjata tai vaihtaa vain valtuutettu ammattikorjaamo, ellei käyttöohjeessa ole toisin määrätty.

- Vahingoittuneet katkaisimet tulee korjata ammattikorjaamossa.

- Tämä työkalu vastaa sitä koskevia turvallisuusmääräyksiä. Korjaukset saa suorittaa vain sähköalan ammattihenkilö käyttäen alkuperäisiä varaosia; muussa tapauksessa käyttäjälle voi aiheutua vaaratilanteita.

- Kayta tarvittaessa tarkoltuksenmukaisia henkilõkohtaisia suojavarustelta. Niihin voi kuulua:

• kuulonsuojukset kuulovammojen vaaran vähentämiseksi.
• hengitysnaamari vaarallisten pölyjen sisäänhengittämisvaaran vähentämiseksi.
• sahanteriä ja karkeita työstömateriaaleja käsiteltäössä on käytettävä käsineitä. Sahanterät tulee kuljettaa säiliössä aina kun se on käytännöllisesti mahdollista.

Huomio: loukkaantumisvaara! Älä tartu käsin pyörlvään sahanterään.

Käytä suojalaseja.

Käytä suojakuulokkeita.

Käytä pölyävissä töissä suodatinnaamaria.

Melunpäästöarvot

- Tämän sahan meluntaso mitataan standardien DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 liite A; 2/95 mukaisesti. Työpaikan melunpäästö saattaa ylittää 85 db (A). Tässä tapauksessa ovat käyttäljää suojaavat meluturvatoimet tarpeelliset. (Käytä kuulosuojuksia!)

FIN

6. Ennen käyttöönottoa

	Käyttö		Tyhjäkäynli
Äänen painetaso	LPA 86,8 dB(A)		76 dB(A)
Äänen tehotaso	LWA 89,8 dB(A)		89 dB(A)
„Annetut arvot ovat melunpäästöarvoja eivätkä siksi esitä tarkkoja työpaikan arvoja. Valikka päästö- ja melun todellisilla tasoarvoilla on yhteys keskenään, ei päästöarvoista voida luotettavasti päätellä, tarvitaanko ylimääräisiä varotoimenpiteitä vaiko ei. Sellaisiin tokijöihin, jotka saattavat vaikuttaa työpaikan todellisiin meluarvoihin, kuuluvat meluvalkuutksen kesto, työpaikan tilan ominaisuudet, muut meluniähteet jne., esim. koneiden sekä viereisten työtapahtumien lukumääärä. Luotettavat työpaikan meluarvot volvat lisäksi vaihdella maasta toiseen. Tässä annettujen tietojen tarkolitus on kuitenkin auttaa käyttäjää arvioimaan vaarannuksen ja tästä aiheutuvien terveydellisten haittojen määrän.“

5. Tekniset tiedot

Synkronoimaton moottori 230V 50 Hz

Teho 800 Watt S2 30 min.

Joutokäyntikiierrosluku no 2950 min ^-1

Kovametallisahanterå 200 x 16 x 2,4 mm

Hammasten lukumääärä 20

Pöydän koko 500 x 335 mm

Leikkauskorkeus kork. 90° 35 mm

Leikkauskorkeus kork. 45° 35 mm

Poistoimulitäntä ∅ 35 mm

Koko täysin varustein 500 x 335 x 240 mm

Paino 14

● Käyttöaika:

Käyttöaika S2 30 min. (lyhytaikainen käyttö) tarkoittaa, että moottoria saa kuormittaa sen nimellisteholla (800 W) alnoastaan typpkilvessä ilmoitetun ajanjakson (30 minuuttia) mukaisesti. Jos tämä arvo ylitetään, niin moottori kuumenee likaa. Tauon aikana moottori jäähtyy jälleen lähtölämpöilaansa takaisin.

- Kone on asennettava paikalleen tukevasti, ts. ruuvattava kilinni työpenkkiin tai tukevaan alustaan.

- Ennen käyttöönottoa tulee kaikki suojukset ja muut turvavarusteet asentaa paikolilleen määräysten mukaisesti.

- Sahanterän tulee voida pyöriä esteettä.

- Sahatessasi jo käytettyä puutavaraa varo siinä olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.

- Vamista ennen käynnistyskatkaisimen painamista, että sahanterä on asennettu oikein ja että liikkuvat osat pääsevät liikkumaan vapasti.

- Tarkasta ennen koneen liittämistä sähköverkkoon, että käytetty verkkojännite vastaa koneen tyyppikilven tietoja.

7. Asennus

Huomio! Ennen kaikkia pyörösahan huolto- ja varustelutoimia tulee verkkopistoke irroittaa.

7.1 Sahanterān asennus (kuvat 2/3)

● Huomio! Irroita verkkopistoke!

- Löysennä lastulaatikon kantta (19) irroittamalla kiinnitysruuvit (20) ja käännä se sitten ylös.

- Loysenna mutteria (21) panemalla rengasavaimen (30) mutteriin (21) ja pitämällä lieriöavaimella (31) ulkolaipasta (22) sitä vastaan.

- Huomio! Käännä mutteria sahanterän (4) pyörimissuuntaan.

- Ota ulompi laippa (22) pois ja vedä sahanterä (4) vinosti alaspäin irti sisemmästä laipasta.

● Puhdista molemmat laipat.

- Uusi sahanterä asennetaan päinvastaisessa järjestyksessä. kg

- Huomio! Noudata sahanterän pyörimissuuntaa (katso sahanterässä olevaa nuolta).

7.2 Halkaisukiilan säätö (kuvat 4-6)

● Ota sahanterān suojus (2) pois (kts. 7.3)

● Ota pöydän päällys (6) pois (kts. 7.4

● Loysenna molempia ruuveja (24)

- Sāādā halkaisukiila (5) nilin, että sahanterān (4) ja halkaisukiilan (5) välinen välimatka on 3-5 mm (kts. kuvaa 6).

- Halkaisukiilan (5) tulee olla pitkittäissuuntaan suorassa linjassa sahanterän (4) kanssa.

- Kiristä molemmat ruuvit (24) jälleen.

FIN

- Halkaisukiilan säätö tulee tarkastaa aina kun sahanterä on vaihdettu.

7.3 Sahanterän suojuksen asennus (kuva 4)

- Aseta sahanterän suojus (2) halkaisukiilan (5) päälle ja kohdista se.

- Työnnä pyällysruuvi (18) sahanterän suojuksessa (2) sekä halkaisukiilassa (5) nd olevan reiän läpi ja varmista se mutterilla.

- Purkaminen tehdään päinvastaisessa järjestyksessä.

7.4 Pöydänpäällyksen valhto (kuva 4)

● Huomio: Irroita verkkopistoke!

● Poista kuusi ruuvia (23)

● Ota sahanterān suojus (2) pois (kts. 7.3).

- Ota loppuun kulunut pöydänpäällys (6) ylöspäin pois.

● Laita uusi pöydänpäällys paikalleen päinvastaisessa järjestyksessä.

8. Käyttölaitteet

8.1 Käynnistys, sammutus (kuva 1)

- Saha käynnistetään painamalla vihreää painonappia (1).

- Sammuta saha painamalla punaista painonappia (0).

8.2 Samansuuntaisvaste

8.2.1 Vasteen korkeus (kuvat 7/8)

● Mukana toimitetussa samansuuntaisvasteessa (7) on kaksi eri korkuista ohjauspintaa.

- Sahattavan materiaalin paksuudesta riippuen tulee käyttää vastekiskoa (25) joko kuvan 7 mukaisesti paksua materiaalia varten ja kuvan 8 mukaisesti ohuempaa materiaalia varlen.

● Vasteen korkeuden muuttaminen tehdään löysäämällä kahta pyällysruuvia (16) ja vetämällä vastekisko (25) pois kantokiskosta (26).

- Käännä vastekiskoa (25) 90" vasemmalle tai olkealle tarvitun vasteen korkeuden mukaisesti ja pane se sitten takaisin kantokiskoon (26).

- Kiristä pyällysruuvit (16) uudelleen.

8.2.2 Vasteen pituus (kuvat 7/8)

- Jotta leikattava tavara ei pääse juuttumaan kiinni, on vastekisko (25) työnnettävä aina sahanpöydän (1) etureunaan asti ja kiinnitettävä paikalleen molemmilla pyällysruuveilla (16) (kts. 8.2.1).

8.2.3 Sahausleveys (kuva 8)

• Käytä puukappaleiden pitkittäisleikkauksessa aina apuna samansuuntaisvastetta (7).
• Työnnä samansuuntaisvaste (7) sahanpöydän (1) silvaella tri unopammelle siville.
• Käyttämällä apuna sahanpöydässä (1) olevaa astelkkoa (b) voit säätää samansuuntaisvasteen (7) halutun mittaiseksi.
• Kiristä molemmat siipiruuvit (12) tiukkaan samansuuntaisvasteen (7) kiinnittämiseksi paikalleen.

8.3 Kulman säätö (kuvat 9/10)

• Löysennä lukituskahvoja (15).
• Työntämällä molempia lukituskahvoja (16) voit säätaa sahanterän (4) haluttuun kulmaan (katso asteikkoa (13)).
  ● Kiristä lukituskahvat (15) jälleen.

9. Käyttö

Suosittelemme koepalan sahausta aina kun olet muuttanut arvoja, jotta voit tarkastaa säädetyt arvot. Odota sahan käynnistämisen jälkeen, kunnes sahanterä on saavuttanut suurimman kierrosnoptensä, ja tee leikkaas vasia sitien. Varmista, ettoivät pitkät työstökappaleot pääse putoamaan pois sahauksen loppuvaiheessa (esim. pidiketelineet yms.) Ole varovalnen sahausta aloltaessa.

9.1 Kapeiden työstökappaleiden leikkaaminen (leveys alle 120 mm) (kuva 11)

• Säädä samansuuntaisvaste (7) suunnitellun työstökappaleen leveyden mukaiseksi.
• Työnnä työstökappaletta molemmin käsin eteenpäin ja käytä sahanterän (4) alueella ehdottomasti työntötankoa (3). (toimitetaan mukana!)
• Työnnä työstökappaletta aina halkaisukiilan (5) loppuun asti.
• Huomio! Lyhyitä työstökappaleita sahattaessa on työntötankoa käytettävä jo leikkauksen alkuvaiheessa.

9.2 Hyvin kapeiden työstökappaleiden leikkaaminen (leveys alle 30 mm) (kuva 12)

• Säädä samansuuntaisvaste (7) työstökappaleen leveyden mukaiseksi.
  ● Paina työstökappaletta työntöpalikalla (d) vastekiskoa (25) vasten ja työnnä työstökappale työntötangolla (3) halkaisukiilan (5) loppuun asti

FIN

läpi.

Työntöpalikka ei kuulu toimitukseen! (Sen saa alan erikoisliikkeistä)

9.3 Pienten työstökappaleiden 45° - leikkaukset (kuva 13)

45°- leikkauksia saa tehdä ainoastaan käyttämällä apuna samansuuntaisvastetta (7) sekä kulmavastetta (14).

• Työnnä kulmavaste (14) samansuuntaisvasteen (7) vastekiskoon (25).
• Säädä samansuuntaisvaste (7) työstökappaleen halutun pituuden mukaiseksi ja kiinnitä se paikalleen.
  ● Aseta työstökappale kulmavasteeseen (14).
• Käynnistä saha ja työnnä kulmavaste (14) yhdessä puutavaran kanssa vastekiskoa (25) pitkin sahanterään (4).
• Sammuta saha tehtyāsi leikkauksen.

9.4 Poikittaisleikkaukset (kuva 14)

Poikittaisleikkauksia saa tehdä ainoastaan käytettäessä apuna samansuuntaisvastetta (7) sekä kulmavastetta (14).

Saat sahata vain sellaisia puukappaleita, joiden samansuuntaisvasteen (7) ja sahanterän (4) välinen piluus on kork. 160 mm ja leveys kork. 70 mm.

● Työnnä kulmavaste (14) samansuuntaisvasteen (7) vastekiskoon (25).
- Säädä samansuuntaisvaste (7) työstökappaleen halutun pituuden mittaiseksi ja klinnitä se paikalleen.
● Aseta työstökappale kulmavasteen (14) eteen.
- Käynnistä saha ja työnnä kulmavastetta (14) yhdessä puunkappaleen kanssa työntötangon (3) avulla vastekiskoa (25) pitkin sahanterään (4).
- Sammuta saha, kun leikkaus on tehty.

10. Huolto

• Koneesta tulee poistaa siihen kertynyt pöly ja lika säännöllisin väliajoin. Pujhdistus on parasta tehdä painellmalla tai rievulla.
• Älä käytä muoviosien puhdistukseen syövyttäviä aineita.

11. Varaosatilaus

Varaosatilauksen yhteydessä tulee antaa seuraavat tiedot:

● laitteen tyyppi
- laitteen tuotenumero
● laitteen tunnusnumero
● tarvittavan varaosan varaosanumero

DK

Käyttöchjesssa kuvulule bilteelis nyönmäme 5 vuden bakuin sima tepaukassa, sitta valmistammae taste on pauchvelinen. 5 vuden määräkaa arkas joia vaaransitymähiskent tai sitt belsaknt. jokin aktiska on ottanut littloon hatuursa. Takuvaatolen eddylyksena on littloon käyttöchjessa annottjon määrysten mukalon aslamuntava huollo cera litttoommo määrystanmukainen käyttä.

On Itsestilän schvää, että aslakkaan lakimäärälset takuukorvausolkeudet näikvät näiden S. vandna näkra

vastuasa oievan asiakasparisilon tai alla mainhun huollapalvelun puoleen.

① CERTIFICATO DI GARANZIA

26 Oikous teknisin muutaksin pidätetään

Der tages forbehold för tekniske sendringer

⑤ Tekniske endringer torbeholdes

Tuolleiden dokumentaaloden ja muiden maksanteltyjen asiakinjojen vain ceiltainenkin kopicinü tai muutainen monetaminen on eallitu einosetaan ISC GmbH: nämenomaisella luvalis.
