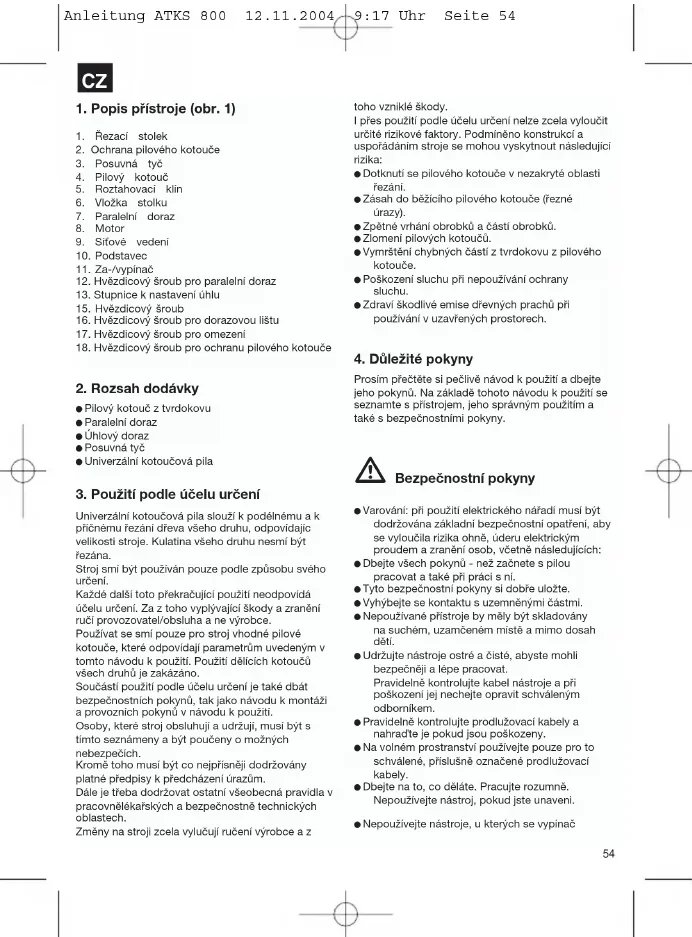

NÁVOD K OBSLUZE ATKS 800 Alpha Tools

1. Řezací stolek
2. Ochrana pilového kotouče
3. Posuvná tyč
4. Pilový kotouč
5. Roztahovaci klin
6. Vložka stolku
7. Paralelní doraz
8. Motor
9. Sifové vedeni
10. Podstavec
11. Za-/vypínač
12. Hvězdicový šroub pro paralelní doraz
13. Stupnice k nastavení úhlu
14. Hvězdicový šroub
15. Hvězdicový šroub pro dorazovou lištu
16. Hvězdicový šroub pro omezení
17. Hvězdicový šroub pro ochranu pilového kotouče

2. Rozsah dodávky

● Pilový kotouč z tvrdokovu
- Paralelni doraz
• Úhlový doraz
● Posuvná tyč
● Univerzální kotoučová pila

3. Použití podle účelu určení

Univerzální kotoučová pila slouží k podělněmu a k přičněmu řezání dřeva všeho druhu, odpovidajíc velikosti stroje. Kulatina všeho druhu nesmí být řezána.

Stroj smi být použiván pouze podle způsobu svého určení.

Každé další toto překračující použití neodpovidá účelu určení. Za z toho vyplývající škody a zranění ruči provozovatel/obsluha a ne výrobce.

Používat se smí pouze pro stroj vhodné pilové kotouče, které odpovídají parametrům uvedeným v tomto návodu k použiti. Použiti dělicích kotoučů všech druhů je zakázáno.

Součástí použití podle účelu určení je také dbát bezpečnostních pokynů, tak jako návodu k montáži a provozních pokynů v návodu k použiti.

Osoby, které stroj obsluhuji a udržují, musi být s tímto seznámeny a být poučeny o možných nebezpečích.

Kromě toho musí být co nejprisněji dodržovány platné předpisy k předcházení úrazům.

Dále je třeba dodržovat ostatní všeobecná pravidla v pracovnělékařských a bezpečnostně technických oblastech.

Změny na stroji zcela vylučují ručení výrobce a z

toho vzniklé škody.
I přes použití podle účelu určení nelze zcela vyloučit určité rizikové faktory. Podmíněno konstrukcí a uspořádánim stroje se mohou vyskytnout následující rizika:
- Dotknutí se pilového kotouče v nezakryté oblasti řezáni.
- Zásah do běžicího pilového kotouče (řezné úrazy).
- Zpětné vrhání obrobků a částí obrobků.
- Zlomení pilových kotoučů.
● Vymrstění chybných částí z tvrdokovu z pilového kotouče.
- Poškození sluchu při nepouživání ochrany sluchu.
- Zdraví škodlivé emise dřevných prachů při používání v uzavřených prostorech.

4. Důležité pokyny

Prosim přečtěte si pečlivě návod k použiti a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným použitím a také s bezpečnostními pokyny.

Bezpečnostní pokyny

● Varování: při použití elektrického nářadí musi být dodržována základní bezpečnostní opatření, aby se vyloučila rizika ohně, úderu elektrickým proudem a zranění osob, včetně následujících:
- Dbejte všech pokynů - než začnete s pilou pracovat a také při práci s ní.
- Tyto bezpečnostní pokyny si dobře uložte.
- Vyhýbejte se kontaktu s uzemněnými částmi.
- Nepouživané přístroje by měly být skladovány na suchém, uzamčeném mistě a mimo dosah dětí.
- Udržujte nástroje ostré a čisté, abyste mohli bezpečněji a lépe pracovat. Pravidelně kontrolujte kabel nástroje a při poškození jej nechejte opravit schváleným odborníkem.
- Pravidelně kontrolujte prodlužovací kabely a nahradťe je pokud jsou poškozeny.
- Na volném prostranství použivejte pouze pro to schválené, příslušně označené prodlužovaci kabely.
- Dbejte na to, co děláte. Pracujte rozumně. Nepouživejte nástroj, pokud jste unaveni.
● Nepoužívejte nástroje, u kterých se vypínač

CZ

nenechá za- a vypnout.

● Varování! Použití jiných vložných nástrojů a jiného příslušenství může znamenat nebezpeči zranění.

- Při všech nastavovacich a údržbářských pracich vytáhněte síťovou zástrčku.

- Informujte o bezpečnostních pokynech všechny další osoby, které na stroji pracuji.

● Nepouživejte pilu k řezáni palivového dřivi.

● Neprovádějte příčné řezy kulatiny.

- Pozor! Rotující pilový kotouč představuje nebezpečí pro ruce a prsty.

● Stroj je vybaven bezpečnostním vypínačem (11) proti opětnému spuštěni po poklesu napěti.

- Pred uvedenim do provozu prekontrolujte, zda souhlasí napětí na typovém štítku prístroje s napětím sitě.

- Jestliže je potřeba prodlužovaci kabel, přesvědčte se, jestli jeho průřez dostačuje pro příkon proudu pily. Minimální průřez 1 mm2.

- Kabelový buben používat pouze v odvinutém stavu.

- Překontrolujte sífový přívod (9). Nepoužívejte vadná nebo poškozená napájecí vedení.

- Nepoužívejte kabel na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

- Nevystavujte pilu dešti a nepouživejte stroj ve vlhkém nebo mokrém prostředí.

● Postarejte se o dobré osvětlení

- Pri práci na volném prostranstvi je vhodná neklouzavá obuv.

- Nepouživejte pilu v blizkosti hořlavých kapalin nebo plynů.

- Noste vhodné pracovní oblečení! Nenoste široké oblečení a šperky, mohly by být zachyceny rotujícím pilovým kotoučem.

● V případě dlouhých vlasů noste vlasovou sitku.

● Vyhýbejte se abnormálnimu držení těla.

- Obsluhující osobě musí být minimálně 18 let, učňům min. 16 let a musí se strojem pracovat pouze za dohledu dospělých.

- Nepořádek na pracovišti může mit za následek zranění.

- Nenechejte jiné osoby, obzvlášť děti, dotýkat se stroje a siťového kabelu. Nepouštějte je do blizkosti pracoviště.

- Nepouštět děti ke stroji připojenému na sit. - Pracoviště udržujte bez dřevných odpadů a povalujicích se dilů.

- Nesmí být rozptylována pozornost osob pracujicích se strojem.

- Dbejte na směr otáčení motoru a pilového kotouče.

- Pilové kotouče (4) nesmí být v žádném případě

po vypnuti pohonu zabrždovány postrannim protitlakem.

- Použivejte pouze ostré a nezdeformované pilové kotouče (4) bez trhlin.

- Nesmi být použivány pilové kotouče (4) z vysoce legované rychlořezné ocele (HSS ocel).

- Bezpečnostni zařizení (2,5) na stroji nesmi být demontována nebo vyřazena z provozu.

- Použivat pouze výrobcem doporučené pilové kotouče odpovídající EN 847-1, s varovným pokynem, při výměně pilového kotouče dbát na to, aby řezná šířka nebyla menší a základní tloušť'ka pilového kotouče větší než tloušť'ka roztahovacího klinu.

● Vadné pilové kotouče (4) musi být okamžitě vyměněny.

- Nesmí být používány pilové kotouče, které neodpovidaji parametrům udaným v tomto návodu k použiti.

- Je třeba zabezpečit, aby všechna zařízení (2) zakrývající pilový kotouč bezvadně pracovala.

- Opotřebované vložky stolku vyměnit.

- Pozor: s touto pilou nesmi být prováděny nasazovací řezy.

- Poškozená nebo vadná ochranná zařízení musi být neprodleně vyměněna.

- Roztahovací klin (5) je důležité ochranné zařizení, které vede obrobek a zabraňuje uzavirání rezné spáry za pilovým kotoučem a zpětnému vrhání obrobku. Dbejte na silu roztahovacího klinu. Roztahovací klin nesmí být slabší než těleso pilového kotouče a ne silnější než širka jeho rezné spáry.

- Při každém pracovním kroku musi být ochranný kryt (2) sklopen na obrobek.

- Při podělném řezání úzkých obrobků bezpodmínečně používejte posuvnou tyč (3) (šířka menší než 120 mm). Posuvná tyč nebo držadlo pro posuvné dřevo by měly být při nepoužívání vždy skladovány u stroje.

- Neřežte obrobky, které jsou moc malé na to, abyste je mohli bezpečně držet v ruce.

- Při řezání úzkých kusů dřeva musí být paralelni doraz upnut na pravě straně pilového kotouče.

- Pozor: nasazovací řezy nesmí být s touto pilou prováděny.

- Pracovni poloha vždy stranou od pilového listu. - Stroj nepřetěžovat tak, až by se zastavil.

● Tlačte obrobek vždy pevně proti pracovní desce (1).

- Dbejte na to, aby odřiznuté kusy dřeva nebyly zachyceny a odmrštěny ozubeným věncem pilového kotouče.

- Veškerá ochranná a bezpečnostní zařízení musi být po ukončené opravě nebo údržbě ihned znovu namontována.

CZ

• Musi být dodržovány bezpečnostní, pracovní a údržbářské pokyny výrobce a také rozměry udané v technických datech.
• Je třeba dbát příslušných bezpečnostních předpisů a jiných, všeobecně platných bezpečnostně technických pravidel.
• Dbát brożurek s informacemi oborových profesnich organizaci (VBG 7j).
• Pri každé činnosti připoje zařizení na odsávání prachu. Obsluhující osoba musí být informována o podmínách ovlivňujících uvolňování prachu, např. druh opracovávaného materiálu (zachycení a zdroj), o význarnu lokálního odlučování a o správném nastavení krytů/vodicích plechů/vedeníj).
• Pilu provozovat pouze s vhodným odsávacím zařízením nebo s běžným průmyslovým vysavačem.
  ● Prodlužovaci kabel na volném prostranství: na volném prostranství používejte pouze pro tyto účely schválené a příslušně označené prodlužovaci kabely.
• Nikdy neodstraňujte volné odštěpky dřeva, trisky nebo uváznuté kusy dřeva při běžícím pilovém kotouči.
• K opraveni poruch nebo odstraneni uvaznutych kusů dřeva stroj vypnout. - vytáhnout siľovou zástrčku -
• Při vytlučené řezné spáře vložku stolku (6) obnovit. - vytáhnout siťovou zástrčku -
• Univerzální kotoučová pila musí být připojena na 230 V zásuvku s ochranným kolikem, s minimálnim jištěním 10 A.
• Nepouživejte stroje se slabým výkonem pro těžké práce.
• Nepoužívejte kabel k účelům, ke kterým není určen!
• Postarejte se o bezpečný postoj a udržujte vždy rovnováhu.
• Překontrolujte nástroj jestli nevykazuje eventuální poškození!
• Před dalším použitím nástroje musí být ochranná zařizení nebo lehce poškozené části pečlivě překontrolovány, jestli bezvadně a podle způsobu určení fungují.
• Překontrolujte, jestli pohyblivé části bezvadně funguji a neváznou nebo jestli nejsou některé části poškozeny. Veškeré součásti musí být správně namontovány a splňovat všechny podmínky, aby byl zajištěn bezvadný provoz nástroje.
• Poškozená ochranná zařízení a části musí být odborně opraveny nebo vyměněny uznanou odbornou dilnou, pokud neni v návodu k použiti uvedeno jinak.
• Poškozené vypínače nechejte vyměnit servisní

dilnou.

• Toto nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze elektroodbornik za použiti originálních náhradních dílů; v jiném případě může dojít k úrazu uživatele.
  ● Pokud je to nutné, nosit vhodnou osobní ochrannou výbavu. Tato může obsahovat: -Ochranu sluchu na zabránění nebezpeči vzniku nedoslýchavosti. -Ochranu dýchacích cest na zabránění vdechnuti nebezpečného prachu. -Při manipulaci s pilovýrní kotouči a drsnýrní obrobky nosit rukavice. Pilové kotouče musi být vždy nošeny v praktickém balení.

Pozor nebezpečí úrazu! Nesahat do běžícího pilového kotouče.

Nosit ochranu zraku

Nosit ochranu sluchu

Nosit ochranu proti prachu

Hlukové emisní hodnoty

● Hluk této pily je měřen podle DIN EN ISO 3744; 11/95, E DIN EN ISO 31201; 6/93, ISO 7960 dodatek A; 2/95. Hluk na pracovišti může přesahovat 85 db (A). V tomto případě jsou pro uživatele nutná ochranná opatření. (Nosit ochranu sluchu!)

Provoz Chod naprázdno

Hladina akustického

tlaku LPA 86,8 dB(A) 76 dB(A)

Hladina akustického

výkonu LWA 99,8 dB(A) 89 dB(A)

„Udané hodnoty jsou emisní hodnoty a nemusí tím

současně být také bezpečnými hodnotami na pracovíšti. Přestože exsluje korelace mezi emisními a imisními hladinami, nelze z toho spolehlivé odvodit, jestli jsou nutná dodatečně preventivní bezpečnostní opatření, nebo ne. Faktory, které mohou ovlivnit současnou, na pracovíšti existující imisni hladinu, obsahuji délku působení, zvlástnosti pracovní místnosti, jiné zdroje hluku atd., např. počet strojů a jiných sousedních procesů. Bezpečnost hodnoty pracovíště se mohou také odlišovat od jedné země k druhé. Tato informace má uživateli pomoci při lepším odhadnutí nebezpeči a rizika."

5. Technická data:

Asynchronni motor 230 V - 50 Hz

Výkon 800 Watt S2 30 min

Otáčky naprázdno no 2950 min

Pilový kotouč z tvrdokovu 200 x 16 x 2,4 mm

Počet zubů 20

Velikost stolku 500 x 335 mm

Hloubka rezu max. 90° 35 mm

Nastavení výšky 45° 35 mm

Přípojka pro odsávání ∅ 35 mm

Velikost kompl. 500 x 335 x 240 mm

Hmotnost 14 kg

● Doba zapnutí:

Doba zapnutí S2 30 min (krátkodobý provoz) říká, že motor se jmenovitým výkonem (800 W) může být trvale zatižen pouze po dobu udanou na datovém štítku (30 min).

V jiném případě by se nepřípustně ohřál. Během přestávky se motor opět ochladi na svoji výchozí teplotu.

6. Před uvedením do provozu

• Stroj musi být stabilně postaven, tzn. přišroubován na pracovním stole nebo pevném univerzálním podstavci.
• Před uvedením do provozu musí být všechny kryty a bezpečnostní zařizení správné namontovány.
  ● Pilový kotouč musí být volně otočný.
• U již opracovaného dřeva dbát na cizí tělesa jako např. hřebiky nebo šrouby atd.
• Pred zapnutím za-/vypínače se ujistěte, zda je

pilový kotouč správně namontován a zkontrolujte volný chod pohyblivých částí.

- Před připojením stroje se ujistěte, zda údaje na typovém štitku souhlasi s údaji sitě.

7. Montáž

Pozor! Pred všemi údržbovými a prezbrojovacimi pracemi na okružni pile vytáhnout siťovou zástrčku.

7.1 Montáž pilového kotouče (obr. 2/3)

• Pozor! Vytáhněte sit'ovou zástrčku
• Kryt prihradky na trisky (19) uvolnit povolenim upevňovacích šroubů (20) a odkloplt ho směrem nahoru.
  ● Matici (21) povolit tak, že se na matici (21) nasadí očkový klič (30) a vnější příruba (22) se přidrží kruhovým kličem s čelním otvorem (31).
• Pozor! Matici otáčet ve směru rotace pilového kotouče (4).
• Vnější přirubu (22) sejmout a opotřebovaný pilový kotouč (4) stáhnout z vnitřní příruby směrem šikmo dolů.
• Upínací příruby vyčistit
• Montáž nového pilového kotouče se provádi v opačném pořadi.
• Pozor! Dbát na směr chodu (viz šipka na pilovém kotoučí).

7.2. Nastavení roztahovacího klínu (obr. 4-6)

● Ochranu pilového kotouče (2) sejmout (viz 7.3).
● Vložku stolku (6) odstranit (viz 7.4).
- Oba šrouby (24) povolit.
- Roztahovací klín (5) nastavit tak, aby vzdálenost mezi pilovým kotoučem (4) a roztahovacím klinem (5) činila 3 - 5 mm (viz obr. 6).
- Roztahovaci klin (5) musi být v podělném směru v jedné rovině s pilovým kotoučem (4).
- Oba šrouby (24) opět utáhnout.
- Nastavení roztahovacího klinu musi být po každé výměně pilového kotouče překontrolováno.

7.3 Montáž ochrany pilového kotouče (obr. 4)

● Ochranu pilového kotouče (2) nasadit na
roztahovací klin (5) a vyrovnat.
- Rýhovaný šroub (18) prostrčit otvorem v ochraně pilového kotouče (2) a v roztahovacím klinu (5) a zajistit matici.
- Demontáž provést v opačném pořadi.

CZ

7.4. Výměna vložky stolku (obr. 4)

● Pozor: vytáhnout sitovou zástrčku!
● Odstranit šest šroubů (23).
- Sejmout ochranu pilového kotouče (2) (viz 7.3).
- Opotřebovanou vložku stalku (6) vyjmout směrem nahoru.
- Montáž nové vložky stolku provést v opačném pořadí.

8. Obsluha

8.1. Za-, vypnout (obr. 1)

• Stisknutim zeleného tlačitka (1) je možno pilu zapnout.
  ● K vypnutí pily musí být stisknuto červené tlačítko (0).

8.2. Paralelní doraz

8.2.1 Výška dorazu (obr. 7/8)

• Dodaný paralelní doraz (7) disponuje dvěma rozdílně vysokými vodicími plochami.
• Podle tloušíky řezaného materiálu musí být použita dorazová lišta (25) - pro tlustý materiál podle obr. 7, pro slabý materiál podle obr. 8.
• K přestavení výšky dorazu oba rýhované šrouby (16) povolit a dorazovou lištu (25) z nosné lišty (26) stáhnout.
• Dorazovou lištu (25) otočit o 90° doleva nebo doprava, podle požadované výšky dorazu, a opět nasadit na nosnou lištu (26).
  ● Rýhované šrouby (16) utáhnout.

8.2.2 Délka dorazu (obr. 7/8)

- Aby se zabránilo uváznutí řezaného materiálu, musi být dorazová lišta (25) vždy posunuta až k prední hraně řezaciho stolku (1) a fixována oběma rýhovanými šrouby (16) (viz 8.2.1).

8.2.3 Šířka řezu (obr. 8)

• Pří podělném řezání dřevěných částí musí být používán paralelní doraz (7).
  ● Paralelni doraz (7) posunout na pravou nebo levou stranu řezacího stolku (1).
• Za pomoci stupnice (b) na řezacím stolku (1) je možné paralelní doraz (7) nastavit na požadovaný rozměr.
• Oba křídlové šrouby (12) utáhnout, aby byl paralelni doraz (7) fixován.

8.3 Nastavení úhlu (obr. 9/10)

● Zajišt'ovací rukojetě (15) povolit
- Posunutim obou zajišt'ovacich rukojeti (16) může být pilový kotouč (4) nastaven na požadovaný úhlový rozměr (viz stupnice (13)).
- Zajišt'ovací rukojetě (15) opět utáhnout.

9. Provoz

Po každém novém nastavení doporučujeme z důvodů překontrolování nastavených hodnot provedení zkušebního řezu.

Po zapnutí pily vyčkat, až pilový kotouč dosáhne svého max. počtu otáček a teprve poté provést řez.

Dlouhé obrobky zabezpečit proti spadnutí na konci rezání (např. stojan na odvalení dřeva atd.). Pozor při nařezávání.

9.1 Řezání úzkých obrobků

(Šiřka menši než 120 mm) (obr. 11)

● Paralelni doraz (7) nastavit podle plánované šířky obrobku.
- Obrobek posouvat oběma rukama, v oblasti pilového kotouče (4) bezpodmínečně používat posuvnou tyč (3).

(Obsažena v rozsahu dodávky!)

• Obrobek vždy posouvat až na konec roztahovacího klínu (5).
• Pozor! U krátkých obrobků použivat posuvnou tyč již od začátku řezání.

9.2. Řezání velmi úzkých obrobků

(Sířka menší než 30 mm) (obr. 12)

• Paralelní doraz (7) nastavit na přířezovou šířku obrobku.
• Obrobek tlačit posuvným dřevem (d) proti dorazové listě (25) a obrobek posuvnou tyči (3) protáhnout až na konec roztaňovacíno klínu (5). Posuvné dřevo není v rozsahu dodávky! (K dostání v příslušných specializovaných obchodech)

9.3 45° řezy malých obrobků (obr. 13)

45° řezy smějí být prováděny pouze za pomoci paralelního dorazu (7) a úhlového dorazu (14).
- Úhlový doraz (14) nasunout do dorazové lišty (25) paralelního dorazu (7).
- Paralelni doraz (7) nastavit na požadovanou délku obrobku a sevřít.
- Obrobek vložit do úhlového dorazu (14).
● Pilu zapnout a úhlový doraz (14) posouvat společně se dřevem podél dorazové lišty (25) na

pilový kotouč (4).

● Po provedení řezu pilu vypnout.

9.4 Příčné řezy (obr. 14)

Příčně řezy smí být prováděny pouze za pomoci paralelního dorazu (7) a úhlového dorazu (14). Řezány smí být obrobky až po max. dělku mezi paralelnim dorazem (7) a pilovým kotoučem (4) 160 mm a po max. šířku 70 mm.

• Úhlový doraz (14) nasunout do dorazové lišty (25) paralelního dorazu (7).
• Paralelni doraz (7) nastavit na požadovanou délku obrobku a sevřít.
• Obrobek přiložit před úhlový doraz (14).
• Pilu zapnout a úhlový doraz (14) společně se dřevem sunout podél dorazové lišty (25) za pomoci posuvné tyče (3) na pilový kotouč (4).
  ● Po provedeni řezu pilu vypnout.

10. Údržba

• Prach a nečistoty ze stroje pravidelně odstraňovat. Čištění nejlépe provádět stlačeným vzduchem nebo hadrem.
• K čištěni plastu nepouživejte žiravé prostředky.

11. Objednávání náhradních dílů

Při objednávce náhradních dílů je třeba uvést následující údaje:

● Typ přístroje
- Číslo výrobku přístroje
- Identifikačni čislo přistroje
- Čislo požadovaného náhradního dilu

SLO

1. Opis stroja (Slika 1)

Na přístroj označený v návedu poskytujorne záruku 5 lot, pro ton přísod, že by byl nád výrobák vaziný. Tate Šictá lhirta začlná přechodom razlka nobo převozím přístroje zákazníkom.

Předpoldarism pro uplatravání zínuky je Bárná Ochžba příslužně podla našvodu k obaluze a používání našeha přístroja k určanému Očetu.

Samazrajmi Vám během třechto 5 lat zůstnou zachována zákonná

Zaruka plan na uzem Šuvokove republiky Něrnekou nebo prasušne zerné regionálního Hervílna distinučního partners jako dopřínek lokomíne pratných zakorníých předpán. V prášadě potřesby na prasim obrošte na Videlnó kontaktnéna partnara regionálního přístučního zakoznickáno servisu nebo na dole uvočenou serviziči adresu.

GARANCIJSKI LIST

Za nepraso, koje navedna v navodih, dađeno 5 lei garancje v urinu, os bi li bi načičnani pomerikje. 5-lehni ne zamebo za prekom je rjeratka m/s prezentem nepraso a strani kupna. Prednogoj za užnjorja je garancje je nedno pravina vzdržavanja v sildi: z navodil za uposbo ter namerska prednega uporata raše nepraso.

Technické změny vyhrazeny

② Tehnične spremembe prikržane.

1. O kadačeváčně, čistřed to ovalpů

техников филовой

Dotak nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobki, také pouze výharků, je připustně výhradně se souhlasem firmy ISC GmbH.
