KULLANIM KILAVUZU ATKS 800 Alpha Tools

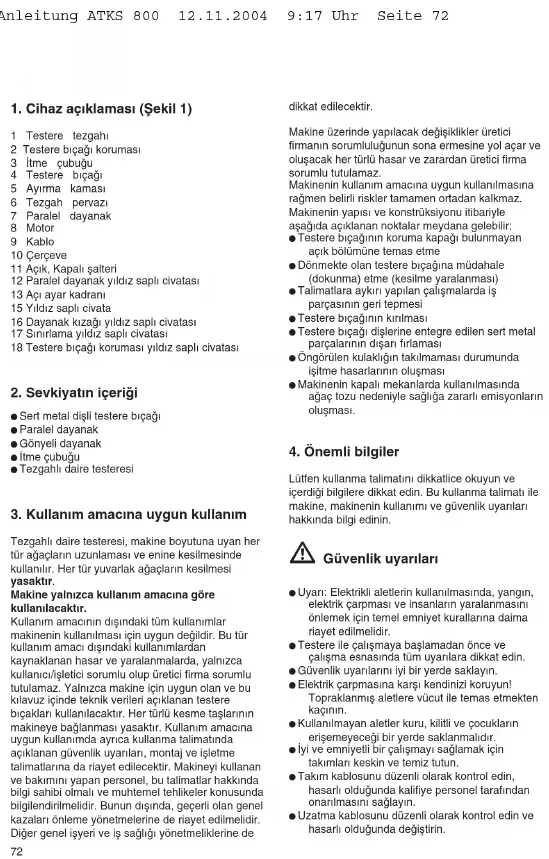

1. Cihaz açıklaması (Şekil 1)

1 Testere tezgahi

2 Testere biçağı koruması

3 İtme çubuğu

4 Testere bıçağı

5 Avırmamaması

6 Tezgah pervazi

7 Paralel dayanak

8 Motor

9 Kablo

10 Cerceve

11 Açık, Kapalı salteri

12 Paralel dayanak yıldız saplı civatası

13 Açı ayar kadranı

15 Yıldız saplı civata

16 Dayanak kızağı yıldız saplı civatası

17 Sınırlama yıldız saplı civatası

18 Testere biçağı koruması yıldız saplı civatası

2. Sevkiyatın içeriği

- Sert metal disli testere bıçağı

● Paralel dayanak

●Gönyeli dayanak

- Itme çubuğu

● Tezgahli daire testeresi

3. Kullanım amacına uygun kullanım

Tezgahlı daire testeresi, makine boyutuna uyan her tür ağaçların uzunlaması ve enine kesilmesinde kullanılır. Her tür yuvarlak ağaçların kesilmesi yasaktır.

Makine yalnızca kullanım amacına göre

kullanılacaktır.

Kullanım amacıının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcışiletici sorumlu olup üretici firma sorumlu tululamaz. Yalnızca makine için uygun olan ve bu kaluvuz içinde teknik verliler açıklanan testere bileçları kullanılacaktır. Her türlü kesme taşlarının makineye bağlanması yasaktır. Kullanım anima uygun kullanımda ayrıca kullanma talimatında açıklanan güvenlik uyanları, montaj ve işletme talimatlarına da riayet edilecektir. Makineyi kullanan ve bakımı n yapan personel, bu talimatlar hakkında bilgi sahibi olmalı ve muhtemel tehlikeler konusunda bilgilendirilmelidir. Bunun dışında, geçerli olan genel kazaları önleme yönetmelerine de riayet edilmelidir. Diğer genel işyeri ve iş sağlığı yönetmeliklerine de

dikkat edilecektir.

Makine üzerinde yapılacak değişiklikler üretici firmanın sorumluluğunun sona ermesine yol açar ve oluşacak her türlü hasar ve zarardan üretici firma sorumlu lutulamaz.

Makinenin kullanım amacına uygun kullanılmasına rağmen belirli riskler tamamen ortadan kalkmaz.

Makinenin yapısı ve konstrüksiyonu itibariyle

aşağıda açıklanan noktalar meydana gelebilir:

- Testere bıçağının koruma kapağı bulunmayan açık bölümüne temas etme

- Dönmekte olan testere bıçağına müdahale

(dokunma) etme (kesilme yaralanması)

- Talimatlara aykırı yapılan çalışmalarda iş parçasının geri tepmesi

- Testere bıçağının kırılması

- Testere bıçağı dişlerine entegre edilen sert metal parçalarının dışarı fırlaması

- Öngörülen kulaklığın takılmaması durumunda işletme hasarlarının oluşması

- Makinenin kapalı mekanlarda kullanılmasında ağaç tozu nedeniyle sağlığa zararlı emisyonların oluşması.

4. Önemli bilgiler

Lütfen kullanma talimatını dikkatlice okuyun ve içerdiği bilgilere dikkat edin. Bu kullanma talimatı ile makine, makinenin kullanımı ve güvenlik uyarları hakkında bilgi edinin.

Güvenlik uyarıları

• Uyarı: Elektrikli aletlerin kullanılmasında, yangın, elektrik çarpması ve insanların yaralanmasını önlemek için temel emniyet kurallarına daima riayet edilmelidir.
• Testere ile çalışmaya başlamadan önce ve çalışma esnasında tüm uyarılara dikkat edin.
• Güvenlik uyarlarını iyi bir yerde saklayın.
• Elektrik çarpmasına karşı kendinizi koruyun! Topraklanmış aletlere vücut ile temas etmekten kaçının.
• Kullanılmayan aletler kuru, kilitli ve çocukların erişemeyeceği bir yerde saklanmalıdır.
• Iyi ve emniyetli bir çalışmayı sağlamak için takımları keskin ve temiz tutun.
• Takım kablosunu düzenli olarak kontrol edin, hasarlı olduğunda kalifiye personel tarafından onarılmasını sağlayın.
• Uzatma kablosunu düzenli olarak kontrol edin ve hasarlı olduğunda değiştirin.

TR

- Açık havada çalışırken yalnızca uygun ve ilgili şekilde işaretlenmiş olan uzatma kablosu kullanın.

- Ne yaptığınıza dikkat edin. Mantıklı olarak çalışın. Yorgun olduğunuza makine ile çalışmayın.

- Şalteri açılıp kapatılmayan makineler ile çalışmayın.

- Uyarı! Öngörülmeyen takım ve aksesuarların kullanılmasında yaralanma tehlikesi vardır.

- Her türlü ayar ve bakım çalışmasından önce, fisi prizden çıkarın.

- Makine ile çalışan herkesin güvenlik uyarlarından bilgi edinmesini sağlayın.

- Testere ile yakacak odun kesmeyin.

- Testere ile yuvarlak ağaçların enine kesilmesi yasaktır.

- Dikkat! Dönmekte olan testere bıçağı nedeniyle el ve parmakları yaralama tehlikesi bulunmaktadır.

- Makine üzerinde, cereyan kesilmesinden sonra tekrar çalışmayı önleyen bir emniyet şalteri (11) bulunur.

- Makineyi çalıştırmadan önce aletin tip levhası üzerinde belirtilen gerilim değerli ile elektrik şebekesi geriliminin aynı olup olmadığını kontrol edin.

- Uzatma kablosunun kullanılması gerekliginde kablo kesitinin testere güç sarfiyatı için uygun olup olmadığını kontrol edin. Asgari kablo kesitinin 1 mm2 olmasına dikkat edin.

- Kablo makarası kullanırken kabloları tamamen açın.

- Testereyi elektrik kablosundan tutarak taşımayın.

- Elektrik kablosunu (9) kontrol edin. Hatalı veya hasarlı elektrik kablolarını kullanmayın.

- Aletin fişini prizden çıkarmak için elektrik kablosundan çekmeyin. Kabloyu aşırı ısı, yağ ve keskin kenarlardan koruyun.

- Testereyi yağmurda bırakmayın. Testereyi nemli ve ıslak yerlerde kullanmayın.

- yi bir aydınlatmayı sağlayın.

- Yanıcı sıvı veya gazların yakınında kesim yapmayın.

- Açık havada yapılan çalışmalarda kaymayan ayakkabı giyin.

- Uygun iş elbisesi giyin! Bol elbise veya takılar testere bıçağına takılabilir.

- Çalışan kişinin saçı uzun olduğunda saç ağrı kullanacaktır.

- Anomal duruslar ile yapılan çalışmalardan kaçının.

- Makineyi kullanan kişi en az 18 yaşında olmalıdır, meslek eğitimi görenler en az 16 yaşında ve yalnızca gözetim altında çalışmalıdır.

- Çalışma yerindeki düzensizlik yaralanmalara

sebep olabilir.

- Diğer kişilerin, özellikle çocukların alet ve elektrik kablosuna dokunmalarına izin vermeyin ve işyorinden uzak tutun.

- Çocukları fişi prize takılmış olan makineden uzak tutun. İ Çalışma alanındaki ağaç artıkları ve diğer parçaları temizleyin.

● Makine ile çalışan kişinin dikkatini başka yere çekmeyln.

- Motor ve testere bıçağı dönme yönüne dikkat edin.

● Makine durdurulduktan sonra testere biçağı (4) kesinlikle yana bastırılarak frenlenmemelidir.

- Yalnızca iyi bilenmiş, çatlağı bulunmayan ve deforme olmamış testere bıçaklarını (4) takın.

- Yüksek alaşımlı hızlı çalışma çeliğinden (HSS çeliği) imal edilmiş testere bıçağı (4) kullanmayın.

● Makine üzerindeki emniyet donanımları (2, 5) sökülmemeli veya kullanılamaz duruma getirilmemelidir.

- Makinede yalnızca üretici firma tarafından tavsiye edilen ve EN 847-1 normuna uyan testere bıçakları kullanılacaktır. Ayrıca testere bıçağının değiştirilmesinde kesim genişliğinin ayırma kaması kalınlığından küçük ve testere bıçağı et kalınlığının ayırma kaması kalınlığından büyük olmamasına dikkat edilecektir.

● Hatali testere bıçakları (4) derhal değiştirinlecektir.

- Bu kullanma talimatında belirtilen teknik özelliklere sahip olmayan testere bıçaklarını kullanmayın.

- Testere bıçağını koruyan tüm donanımların (2, 15) mükemmel durumda olmasını sağlayın.

- Aşınmış tezgah elemanları derhal değiştirilecektir.

● Dikkat: Bu testere ile oluk kesimlerinin yapılması yasaktır.

- Hasarlı veya hatalı koruma donanımları derhal değiştirilecektir.

- Ayırma kaması (5) önemli bir koruma donanımı olup, iş parçasının kilavuzlanması ve testere bıçağı arkasında kalan kesim yearığının kapanmasını ve böylece iş parçasının geri tepmesini öner. Ayırma kamasının kalınlığına dikkat edin. Ayırma kaması, testere bıçağı kalınlığından ince ve kesim yearığından geniş olmamalıdır.

- Her kesim çalışmasında kapak (2) iş parçasının üzerine kadar indirilecektir.

- Dar ağaçları keserken mutlaka itme çubuğunu (3) kullanın (Genişlik: 120 mm'den küçük).

- Itme çubuğu veya itme çubuğu sapı kullanılmadığında daima makinenin yakınında bulundurulacaktır.

TR

• Güvenli bir şekilde elde tutulamayacak kadar küçük olan malzemeleri kesmeyin.
• Dar parçalar kesilirken paralel dayanak testere bıçağının sağ yanına monte edilecektir.
• Kesim yaparken daima testere bıçağının yanında durun.
  ● Makineye duruncaya kadar yüklenmeyin.
• İş parçasının kaymasını veya dönmesini önlemek için iş parçasını daima kuvvetlice çalışma plakasına (1) bastırın.
• Kesilen parçaların testere bıçağına kapılarak dışarı fırlatılmamasına dikkat edin.
• Tamir ve bakım çalışmaları tamamlandıktan sonra tüm koruma ve güvenlik donanımları tekrar yerlerine monte edilecektir.
• Üretici firmanın güvenlik, iş ve bakım uyarlarına riayet edilecek ve teknik özellikler bölümünde belirtilen boyutlara uyulacaktır.
• Geçerli kazaları önleme yönetmelikleri ve diğer genel iş güvenliği yönetmeliklerine riayet edilecektir.
• Meslek odalarının ilgili broşürlerine dikkat edin (VBG 7j).
• Her çalışmaya başladığınızda toz emme donanımını bağlayın. Testereyi kullanan kişi toz oluşmasını etkilleyen koşullar hakkında, ömeğin işlenecek malzeme türü (temin edilen kaynak), yerel çalışma şartları ve kapak/kılavuz sacı/kılavuzların doğru ayarlanması) bilgi sahibi olmalıdır.
• Testereyi, yalnızca uygun bir aspiratör veya endüstriyel tip elektrik süpürgesi ile çalıştının.
• Açık havada kullanılacak uzatma kablosu: Açık havada çalışırken yalnızca uygun ve ilgili şekilde işaretlenmiş olan uzatma kablosu kullanın.
• Testere bıçağı dönerken kesinlikle kırymık, talaş veya sıkışmış ağaç parçalarını çıkarmaya çalışmayın.
• Anzaları tamir etmek veya sıkışmış ağaç parçalarını çıkarmak için daima makineyi kapatın, fisi prizden çıkarın.
• Kesim yarığının ayarı bozulduğunda tezgah pervazını (6) yenileyin. Fisi prizden çıkann.
• laz 10 A ile sigortalanmış prize takılacaktır.
• Düşük güçlü makineleri ağır işlerde kullanmayın.
• Kabloyu kullanım amacı dışında kullanmayın.
  ● Ayakta sağlam ve dengeli durun.
• Aletin muhtemel hasarları olup olmadığını kontrol edin!
• Aleti kullanmaya devam etmeden önce koruma donanımları ve hafif hasarlı parçaların fonksiyonları yerine getirip getirmediklerini kontrol edin.
• Hareket eden parçaların mükemmel çalışıp çalışmadığını, sıkışmadığını veya parçaların hasarlı olup olmadığını kontrol edin. Aletin

düzenli çalışmasını sağlamak amacıyla tüm parçalar doğru şekilde monte edilecektir.

- Hasarlı koruma donanımları ve parçalar, kullanma kılavuzunda farklı bir şekilde açıklanmamışsa, talimatlara uygun şekilde yetkili servisler tarafından tamir edilecek veya değiştirilecektir.

- Hasarlı şalterlerin yetkili servisler tarafından değiştirilmesini sağlayın.

- Bu alet geçerli olan güvenlik yönetmeliklerine uygundur.

- Aletin takımlarını makine üzerinde takılı bırakmayın. Makineyi çalıştırmadan önce anahtar ve ayar aletlerinin makineden çıkarılmış olmasını kontrol ödin.

- Makineyi kullanmadığınızda elektrik kablosunun fisiini prizden çıkarın.

- Tamirler yalnızca uzman elektrik personeli tarafından yapılacak; tamirlerde orijinal parçalar kullanılacaktır, aksi takdirde kullanıcıının çalışırken kaza yapma tehlikesi vardır.

- Gerekli olduğunda kişisel koruma donanımları kullanın. Bu donanımlar şunlardır: - İşitme kaybı riskine karşı kulaklık - Tehlikeli toz teneffüs etme riskini azaltmak için toz maskesi

- Testere bıçakları ve kaba iş parçaları ile çalışırken eldiven takın. Testere bıçakları mümkün olduğunda daima bir muhafaza içinde taşınacaktır.

Dikkat Yaralanma Tehlikesi! Dönmekte olan testere bıçağına bıçağına dokunmayın!

Göz koruması takın

Kulaklık takın

Toz koruması takın

Ses emisyon değerleri

- Bu testerenin gürültüsü DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 Ek A; 2/95 normalına göre ölçülür. Çalışma yerindeki gürültü oranı 85 dB (A) oranının üzerine çıkabilir. Bu durumlarda kullanıcıının gürültü koruma önlemlerini alması gerekebilir. Cihaz, çalıştığı yerde 85 dB'yi aşabilir. (Kulaklık takin!)

İşletme Rölanti

Ses basinci seviyesi LPA 86,8 dB(A) 76 dB (A) Ses gücü seviyesi LWA 99,8 dB(A) 89 dB(A)

„Belirtilen değerler emisyon değerleridir ve aynı zamanda güvenli iş yeeri değerleri olarak görülmemelidir. Emisyon ve imisyon seviyeleri arasında herhangi bir ilişki olmamasına rağmen, bu değerlere dayanarak ek olarak önlemlerin alınmasının gerekli olup olmadığına güvenllir şekilde karar verilemez. Şu anda işyerinde mevcut olan emisyon seviyesini etkileyebilecek faktörler, etkilerin süresini, çalışma mekanının özelliğini, diğer gürültü kaynaklarını vs. içerir, örneğin makinelerin sayısı ve otraftaki diğer işlemler. Güvenilir çalışma yeri değerleri aynı şekilde ülkeden ülkeye değişebilir. Bu bilgi kullanıcıya, tehlikeyi ve riski daha iyi tahmin etmesine yardımcı olmak için verimiliştir.“

5. Teknik Özellikler

Asenkron motoru 230 V - 50 Hz

Güç 800 Watt S2 30 Dakika

Rölanti devri n0 2950 dev/dak

Seri metal disli testere bicağı 200 x 16 x ∅ 2,4 mm

Dis adedi 20

Tezgah boyutu 500 x 335 mm

Kesim yüksekliği max. 90°: 35 mm

Kesim yüksekliği max. 45°: 35 mm

Toz emme bağlantısı ∅ 35 mm

Aletin komple ölçüsü 500 x 335 x 240 mm

Ağırlık 14 kg

- Çalıştırma süresi:

Çalıştırma süresi S2 30 dakika (kısa süreli çalıştırma), motorun nominal güç (720 W) ile sadece, tip etiketi üzerinde belirtilen süre (30 dakika) içinde sürekli olarak çalıştırılmasına izin verildiğine işaret eder. Aksi taktırdere motor asın derecede ısınacaktır. Çalışmaya ara verildiğinde motor tekrar başlangıç sıcaklığına erişecektir

6. Çalıştırmadan önce

- Makine sağlam şekilde kurulmalıdır. Bunun için makineyi çalışma tezgahı, universal alt çerçeve vs. gibi elemanların üzerine bağlayın.

- Çalıştırmadan önce tüm kapakların ve güvenlik

tertibatlarının takılmış olması zorunludur.

- Testere bicağı serbest hareket edebilmelidir.

- Önceden işlenmiş olan ağaçta örneğin çivi veya civata vs. gibi yabancı cisimlere dikkat edilmelidir.

- Açma/Kapama şalterine basmadan önce testere bıçağının doğru şekilde monte edildiğinden ve hareket eden parçaların serbest çalışabildiğinden emin olun.

- Makineyi çalıştırmadan önce aletin tip levhası üzerinde belirtilen gerilim değeri ile elektrik şabekesi geriliminin aynı olup olmadığını kontrol odin.

7. Montaj

Dikkat! Testere üzerinde yapılacak tüm ayar ve bakım çalışmalarından önce fiş prizden çıkarılacaktır.

7.1 Testere bicağının montajı (Şekil 2/3)

● Dikkat! Fisi prizden çıkarın.

- Talaş kutusu kapağını (19) bağlantı civatalarını (20) açarak çıkarın ve yukarı katlayın.

- Somunu (21) açmak için anahtarı (30) somuna (21) takın ve aynı zamanda alın anahtarını (31) karşı flanşa (22) takarak somunu açın.

- Dikkat! Somunu, testere bıçağının (4) dönme yönünde döndürün.

- Dış flanşı (22) çıkarın ve kullanılmış testere bıçağını (4), aşağı doğru hareket etlirerek iç flansdan ayırın.

- Bağlantı flanşlarını temizleyin.

- Yeni testere bıçağının montajı sökme işleminin tersl yönünde gerçekleşir.

● Dikkat! Dönme yönüne dikkat edin (Testere

bıçağı üzerindeki ok işaretine bakın).

7.2 Ayırma kamasının ayarlanması (Şekil 4-6)

- Testere biçağı korumasını (2) çıkarın (bkz. 7.3)

- Tezgah pervazını (6) çıkarın (bkz. 7.4)

● Her iki civatayı (24) gevşetin.

- Ayırma kamasını (5), testere bıçağı (4) ve ayırma kaması (5) arasındaki aralık 3 - 5 mm olacak şekilde ayarlayın (bkz. Şekil 6)

- Ayırma kaması (5) uzunlamasına yönde testere bıçağı (4) ile aynı çizgide olmalıdır.

● Her iki civatayı (24) tekrar sıkın.

TR

- Ayırma kaması ayarı her testere bıçağı değiştirmesinden sonra kontrol edilecektir.

7.3 Testere bıçağı korumasının montajı (Şekil 4)

- Testere biçağı korumasını (2 üzerine takın ve ayarlayın.

- Tırtıllı civatayı (18) testere biçağı koruması (2) ve ayırma kamasındaki (5) delikten geçirin ve somun ile emniyetleyin.

- Demontaj işlemi montaj işleminin tersi yönünde gerçekleşir.

7.4 Tezgah pervazının değiştirilmesi (Şekil 4)

● Dikkat! Fisi prizden çıkarın.
- Altı civatayı (23) çıkarın.
- Testere bicağı korumasını (2) çıkarın (bkz. 7.3)
- Aşınmış olan tezgah pervazını (6) yukarı doğru çıkarın.
- Yeni tezgah pervazının montaj işlemi demontaj işleminin tersi yönünde gerçekleşir.

8. Kullanım

8.1 Açma, kapatma (Şekil 1)

• Yeşil tuşa (1) basılarak testere çalıştırılır.
• Testereyi tekrar durdurmak için kırmızı tuşa (0) basılacaktır.

8.2 Paralel dayanak

8.2.1 Paralel dayanak yüksekliği (Şekil 7/8)

• Alet ile birlikte sevk edilmiş olan paralel dayanakta (7) iki farklı yükseklikte kılavuz yüzey bulunur.
• Kesilecek malzemenin kalınlığına bağlı olarak dayanak kızağı (25), Şekil 7'de gösterildiği gibi kalın malzemeler ve Şekil 8'de gösterildiği gibi ince malzemeler için ayarlanacaktır.
• Dayanak yüksekliğinin ayarını değiştirmek için her İki tırtıllı civatayı (16) gevşetin ve dayanak kızagını (25) taşıyıcı kızaktan (26) çıkarın.
• Dayanak kızagını (25), gerekli olan dayanak yüksekliğine göre 90∞ sola veya sağa döndürün ve sonra tekrar taşıyıcı kızağa (26) takın.
  ● Tırtıllı civataları (16) sıkın.

8.2.2 Dayanak uzunluğu (Şekil 7/8)

- Kesilecek iş parçasının sıkışmasını önlemek için dayanak kızağı (25) daima testere tezgahının (1) ön kenarına kadar itilecek ve her iki tırtullı civata (16) ile sabıtlenecektir (bkz. 8.2.1).

8.2.3 Kesim genişliği (Şekil 8)

• Ağaçların uzunlamasına kesiminde paralel dayanak (7) kullanılacaktır.
  ● Paralel dayanağı (7) testere tezgahının (1) sol veya sağ tarafına takın.
• Testere tezgahı (1) üzerinde bulunan skala (b) ile paralel dayanak (7) istenilen ölçüye ayarlanabilir.
• Paralel dayanağı (7) sabitlemek için her iki kelebek civatayı (12) sıkın.

8.3 Açı ayarlama (Şekil 9/10)

● Sabitleme saplarını (15) gevşetin.
- Sabitleme saplarını (16) kaydırarak testere bıçağı (4) istenilen açı ölçüsüne (bkz. skala 13)) ayarlanabilir.
- Sabitleme saplarını (15) sıkın.

9. Çalıştırma

Her yeni ayarlama işleminden sonra, ayarlanan ölçülerin kontrolü için bir deneme kesiminin yapılmasını tavsiye ederiz.

Testereyi çalıştırdıktan sonra, kesim İşlemine başlamadan önce testere bıçağının max. devir hızına erişmesini bekleyin.

Uzun İş parçalarının kesim işlemi sonunda düşmesini önlemek için emniyet altına alın (örneğin makaralı sehpa)

Kesim işlemine başlarken dikkatli olun.

9.1 Dar parçaların kesilmesi

(Genişlik: 120 mm'den küçük) (Şekil 7)

• Paralel dayanağı (7) kesilecek olan iş parçasının genişliğine göre ayarlayın.
• iş parçasını iki elinizle itin, testere bıçağı (4) bölümünde mutlaka itme çubuğunu (3) kullanın. (sevkiyatın içeriğine dahildirl)
• İş parçasını, daima ayıma kamasının (5) sonuna kadar itin.
• Dikkat! Kısa iş parçalarının kesilmesinde, itme çubuğu daha kesimin başında kullanılacaktır.

9.2 Çok dar parçaların kesilmesi

(Genişlik: 30 mm'den küçük) (Şekil 11)
- Paralel dayanağı (7) kesilecek olan iş parçasının genişliğine göre ayarlayın.
- İş parçasını, itme ağacı (d) ile, dayanak kızığına (25) kadar bastırın ve iş parçasını itme ağacı (3) ayırma kaması (5) sonuna kadar bastırın. İtme ağacı sevkilyatın İçerliğine dahil değildir! (İhtisas mağazalarında bulunur)

9.3 Küçük parçaların 45∞'lik kesimleri (Şekil 13)

45°lik kesimler sadece paralel dayanak (7) ve

gönyeli dayanak (14) kullanılarak yapılacaktır.

● Gönyeli dayanağı (14), paralel dayanağın (7) dayanak kızağı (25) içine itin.

● Paralel dayanağı (7) istenilen iş parçası

uzunluğuna göre ayarlayın ve sabitleyin.

- İş parçasını gönyeli dayanağa (14) yerleştirin.

- Testereyi çalıştırın ve gönyeli dayanağı (14) ağaç parça ile birlikte dayanak kızağı boyunca (25) testere bıçağı (4) yönüne sürün.

- Kesim işleminden sonra testereyi kapatın.

9.4 Enine kesimler (Şekil 14)

Enine kesimler sadece paralel dayanak (7) ve gönyeli dayanak (14) kullanılarak yapılacaktır. Paralel dayanak (7) ve testere bıçağı (4) arasında uzunluğu azami 160 mm ve azami 70 mm genişlikteki ağaç parçaların kesilmesine izin verilmiştir

● Gönyeli dayanağı (14), paralel dayanağın (7) dayanak kızağı (25) içine itin.

- Paralel dayanağı (7) istenilen iş parçası uzunluğuna göre ayarlayın ve sabitleyin.

- İş parçasını gönyeli dayanağın (14) önüne yerleştirin.

- Testereyi çalıştırın ve gönyeli dayanağı (14) ağaç parça ile birlikte dayanak kızağı boyunca (25) itme ağacı (3) ile testere bıçağı (4) yönüne sürün.

- Kesim işleminden sonra testereyi kapatın.

10. Bakım

- Makine üzerindeki toz ve pislikler düzenli olarak temizlenecektir. Temizleme çalışmaları en etkili olarak basınçlı hava veya bez ile yapılacaktır.

- Plastik malzemenin temizlenmesinde tahriş adici malzeme kullanmayın.

11. Yedek parça siparişi

Yedek parça siparişinde aşağıda açıklanan

bilgiler verilecektir:

● Cihaz tipi

● Cihazın parça numarası

● Cihazın kod numarası

- İstenilen yedek parçanın yedek parça numarası

Kullanma Taliratında yapılan alaktı 2. Güçün inisulu cimsuma keres 5 yıl garantildir. 6 Yılık gerard adıresi, teminat devil veya alda mİçgatı laraştından satın alınması ile bağlar.

Garanti haldanndan taydalanmak için aktın yöneimelikoro uygun şekilde besimnirı yapılmış. kullanımı armancı uygun olarak ve kullanımı batımcıdaeler bilmetor alınmeler sağrulansında kullanışman şeltir. Doğal olarak kanunen öngörülen garanti haldanndan taydalanma bu 5 yıl içinde geçerli olacakbr.

Garanti Federal Almanya similan kinds veya geçeri olan yeci kanuni yetrelmeliere ek clarsk lgl uksenin ana bölge pazarıma partnerlerini yetrelmeliari doğrhalunda geçerdir. Lüfen peleti olan moyen hizmetler bilga seneliklaları veya aşeyda aşılisanan servis adesokatini diskala armuz.

GARANTIEURKUNDE

36 Teknik değişiklikler alabilir

82

© ISC GmbH

Eschenstraße 6

D-94405 Landau/Isar

Tel. [phone] (12 C/min), Fox (0180) 5 835 830 (12 C/min)

① Hans Fiebell Österreich Gesellschaft m. h. H.

Mühgasse 1

A-2353 Guntramsdorf

Tel [phone] Fax [phone]

CH Eubaq International

Umalarının doklimartaşayoru ve avraklarının kısman olsa dahl kıyay alanması veya beşica şekilde çoğahılması, yalnızca ISC GmbH firmasının özel onayı alınmak şariyyla serbesilir.
