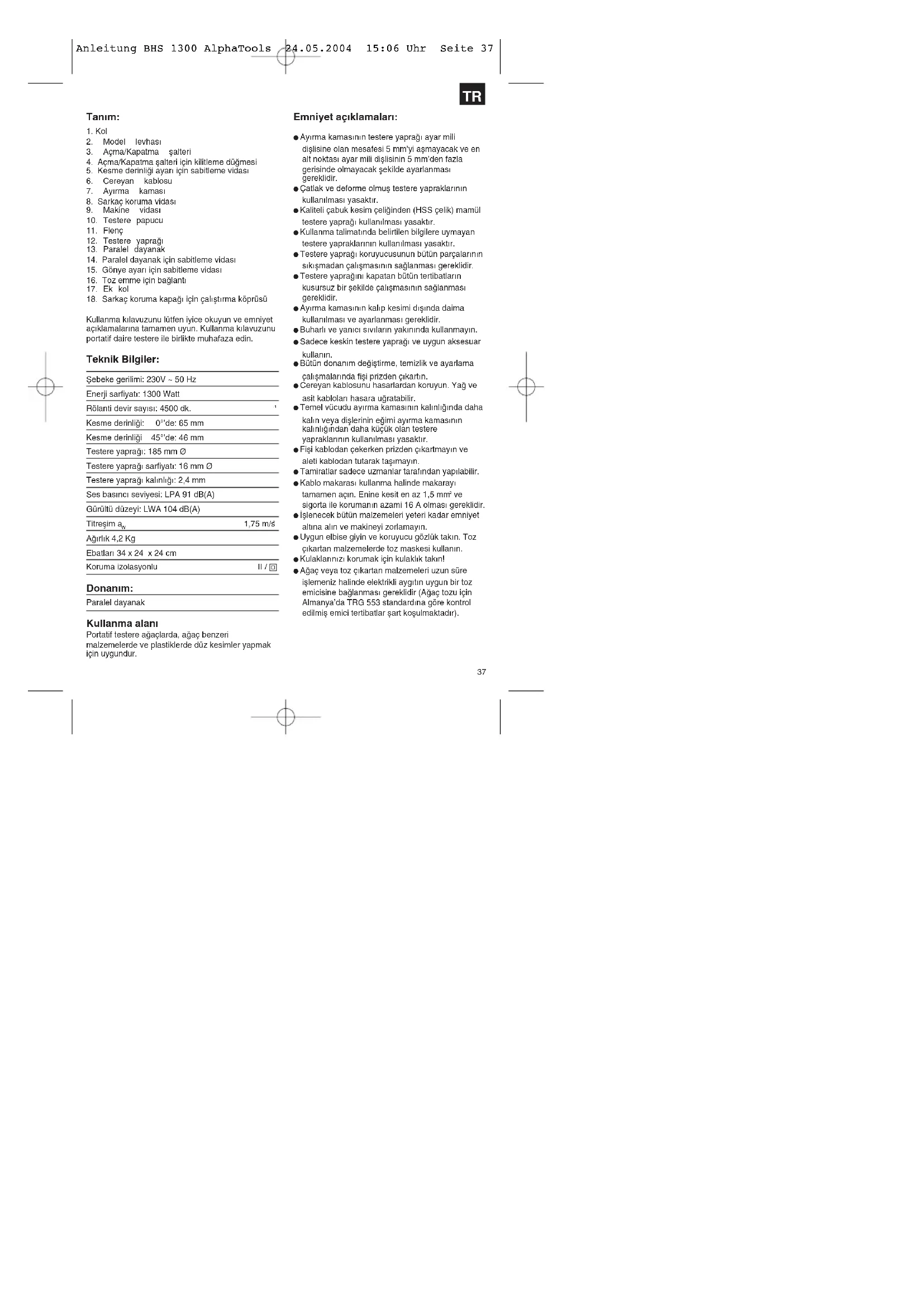

KULLANIM KILAVUZU BHS 1300 Alpha Tools

4. Açma/Kapatma µalteri için kilitleme düπmesi

5. Kesme derinliπi ayar∂ için sabitleme vidas∂

8. Sarkaç koruma vidas∂

14. Paralel dayanak için sabitleme vidas∂

15. Gönye ayar∂ için sabitleme vidas∂

16. Toz emme için baπlant∂

18. Sarkaç koruma kapaπ∂ için çal∂µt∂rma köprüsü

Kullanma k∂lavuzunu lütfen iyice okuyun ve emniyet aç∂klamalar∂na tamamen uyun. Kullanma k∂lavuzunu portatif daire testere ile birlikte muhafaza edin. Teknik Bilgiler: Ωebeke gerilimi: 230V ~ 50 Hz Enerji sarfiyat∂: 1300 Watt Rölanti devir say∂s∂: 4500 dk.

Aπ∂rl∂k 4,2 Kg Ebatlar∂ 34 x 24 x 24 cm Koruma izolasyonlu II / Donan∂m: Paralel dayanak Kullanma alan∂ Portatif testere aπaçlarda, aπaç benzeri malzemelerde ve plastiklerde düz kesimler yapmak için uygundur. Emniyet aç∂klamalar∂: Ay∂rma kamas∂n∂n testere yapraπ∂ ayar mili diµlisine olan mesafesi 5 mm’yi aµmayacak ve en alt noktas∂ ayar mili diµlisinin 5 mm’den fazla gerisinde olmayacak µekilde ayarlanmas∂ gereklidir. Çatlak ve deforme olmuµ testere yapraklar∂n∂n kullan∂lmas∂ yasakt∂r. Kaliteli çabuk kesim çeliπinden (HSS çelik) mamül testere yapraπ∂ kullan∂lmas∂ yasakt∂r. Kullanma talimat∂nda belirtilen bilgilere uymayan testere yapraklar∂n∂n kullan∂lmas∂ yasakt∂r. Testere yapraπ∂ koruyucusunun bütün parçalar∂n∂n s∂k∂µmadan çal∂µmas∂n∂n saπlanmas∂ gereklidir. Testere yapraπ∂n∂ kapatan bütün tertibatlar∂n kusursuz bir µekilde çal∂µmas∂n∂n saπlanmas∂ gereklidir. Ay∂rma kamas∂n∂n kal∂p kesimi d∂µ∂nda daima kullan∂lmas∂ ve ayarlanmas∂ gereklidir. Buharl∂ ve yan∂c∂ s∂v∂lar∂n yak∂n∂nda kullanmay∂n. Sadece keskin testere yapraπ∂ ve uygun aksesuar kullan∂n. Bütün donan∂m deπiµtirme, temizlik ve ayarlama çal∂µmalar∂nda fiµi prizden ç∂kart∂n. Cereyan kablosunu hasarlardan koruyun. Yaπ ve asit kablolar∂ hasara uπratabilir. Temel vücudu ay∂rma kamas∂n∂n kal∂nl∂π∂nda daha kal∂n veya diµlerinin eπimi ay∂rma kamas∂n∂n kal∂nl∂π∂ndan daha küçük olan testere yapraklar∂n∂n kullan∂lmas∂ yasakt∂r. Fiµi kablodan çekerken prizden ç∂kartmay∂n ve aleti kablodan tutarak taµ∂may∂n. Tamiratlar sadece uzmanlar taraf∂ndan yap∂labilir. Kablo makaras∂ kullanma halinde makaray∂ tamamen aç∂n. Enine kesit en az 1,5 mm

sigorta ile koruman∂n azami 16 A olmas∂ gereklidir. ∑µlenecek bütün malzemeleri yeteri kadar emniyet alt∂na al∂n ve makineyi zorlamay∂n. Uygun elbise giyin ve koruyucu gözlük tak∂n. Toz ç∂kartan malzemelerde toz maskesi kullan∂n. Kulaklar∂n∂z∂ korumak için kulakl∂k tak∂n! Aπaç veya toz ç∂kartan malzemeleri uzun süre iµlemeniz halinde elektrikli ayg∂t∂n uygun bir toz emicisine baπlanmas∂ gereklidir (Aπaç tozu için Almanya’da TRG 553 standard∂na göre kontrol edilmiµ emici tertibatlar µart koµulmaktad∂r). Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 3738

Portatif daire testereyle çal∂µmak Daire b∂çk∂y∂ daima kolundan tutun Sarkaç koruma vidas∂ malzeme taraf∂ndan otomatik olarak geri itilir. Güç kullanmay∂n! Daire testereyi hafif ve sabit bir µekilde sürün. Çöp parças∂n∂n, koyma masas∂n∂n geniµ taraf∂ yüzeyin tamam∂nda yatmas∂ için bütün geniµ daire testerenin saπ taraf∂nda olmal∂d∂r. Önceden çizilmiµ bir çizgiye göre kesim yap∂lmas∂ halinde daire testereyi ilgili kertik boyunca sürün. ∑µlemeden önce hiç bir aπaç parças∂n∂ iyice s∂kmay∂n. Asla elinizle sabit tutmay∂n. Emniyet kurallar∂na dikkat edin! Koruyucu gözlük tak∂n! Bozuk, çatlak veya k∂r∂k testere yapraπ∂ kullanmay∂n. Delikleri testere yapraπ∂n∂n deliπinden büyük veya küçük olan flenç/flenç civatas∂ kullanmay∂n. Testere yapraπ∂n∂n elle frenlenmesi veya testere yapraπ∂na yan taraftan bast∂rarak frenlenmesi yasakt∂r. Sarkaç koruyucusu s∂k∂µmamal∂ ve iµ bittikten sonra baµlang∂çtaki pozisyonuna geri gelmelidir. Daire testereyi kullanmadan önce fiµ çekiliyken sarkaç koruyucusunun fonksiyonunu kontrol edin. Makineyi kullanmadan önce sarkaç koruyucusu, ay∂rma kamas∂, flenç ve ayarlama tertibatlar∂ gibi emniyet tertibatlar∂n∂n çal∂µ∂r durumda, doπru ayarlanm∂µ ve sabitlenmiµ olmalar∂n∂ kontrol edin. Koruyucu kapaπa uygun bir toz emicisi takabilirsiniz. Toz emicisinin emin ve usulüne uygun bir µekilde tak∂lm∂µ olmas∂n∂ saπlay∂n. Hareket eden sarkaç koruyucusunun kesmek için geri çekilmiµ koruyucu kapaπa s∂k∂µt∂r∂lmas∂ yasakt∂r. Bak∂m Motor kasas∂ndaki havaland∂rma aral∂klar∂n∂n serbest ve temiz tutulmas∂ gereklidir. Aral∂klar∂n arada bir üflenerek temizlenmesi gereklidir. Aµ∂r∂ oranda k∂v∂lc∂m oluµmas∂ hallerinde kontak kömürlerini bir uzman atölyeye kontrol ettirin. Aµ∂nm∂µ kontak kömürleri sadece uzman bir atölye veya müµteri servisimiz taraf∂ndan deπiµtirilebilir. Aleti daima temiz tutun. Plastiπi temizlemek için daπlay∂c∂ madde kullanmay∂n. Hasar tespit etmeniz halinde iliµikteki yayg∂n görünüµ ve parça listesi yard∂m∂yla yedek parçalar tam olarak belirleyip müµteri servisimize sipariµ edebilirsiniz. Dikkat!Kulakl∂k ve koruyucu gözlük tak∂n.Paralel kesit1. S∂kma vidas∂ 1’i gevµetin2. 90°’lik kesimde paralel dayanaπ∂ 2 ibreye göre A kertiπine ayarlay∂n. 45°’lik kesimde paralel dayanaπ∂ 2 ibreye göre B kertiπine ayarlay∂n. Testere yapraπ∂n∂n enine dikkat edin.3. S∂kma vidas∂n∂ s∂k∂n.Dikkat!Deneme kesimini bir çöp aπaçla yap∂n.Kesme derinliπini ayarlamak1. S∂kma vidas∂n∂ 1 gevµetin2. Testere papucunu yukar∂ kald∂r∂n.3. Kesme derinliπini ibreye göre ayarlay∂n.Diµin ucu aπaçtan yaklaµ∂k 2 mm d∂µar∂ sarkmal∂d∂r.4. S∂kma vidas∂n∂ s∂k∂n. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 3839

Testere yapraπ∂n∂ deπiµtirmek

1. Sarkaç koruyucusu kapaπ∂ 1 aç∂n ve s∂k∂ca tutun.

2. Önden aç∂k anahtar 2 ile testere yapraπ∂n∂ karµ∂dan tutun.

3. Yuval∂ anahtar∂ tak∂n ve viday∂ gevµetin.

4. Flençi 4 ve testere yapraπ∂n∂ aµaπ∂ çekerek ç∂kart∂n.

5. Flençi temizleyin, yeni testere yapraπ∂ tak∂n ve hareket

yönüne dikkat edin (koruyucu kapaktaki oka bak∂n)

6. Viday∂ s∂k∂n ve konsantrikliπe dikkat edin.
