BHS 1300 - Scie Alpha Tools - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra circular manual
Marca	Alpha Tools
Modelo	BHS 1300
Tensión de alimentación	230 V ~ 50 Hz
Potencia absorbida	1300 W
Velocidad en vacío	4500 rpm
Profundidad de corte a 0°	65 mm
Profundidad de corte a 45°	46 mm
Diámetro de la hoja	185 mm
Diámetro del eje	16 mm
Espesor de la hoja	2,4 mm
Peso	4,2 kg
Dimensiones (L x An x Al)	34 x 24 x 24 cm
Nivel de presión acústica	91 dB(A)
Nivel de potencia acústica	104 dB(A)
Vibraciones	1,75 m/s²
Aislamiento	Doble aislamiento (clase II)
Ángulo de corte	0° a 45°
Guía paralela	Sí, incluida
Conexión para aspiración	Sí
Cubierta de protección	Basculante
Cuña de corte	Incluida
Garantía	6 años
Mantenimiento	Limpieza de las ranuras de ventilación y control de las escobillas
Seguridad	Uso obligatorio de gafas y casco antirruido

Preguntas frecuentes - BHS 1300 Alpha Tools

¿Cómo ajustar la profundidad de corte en la sierra Alpha Tools BHS 1300?

Para ajustar la profundidad de corte, afloje el tornillo de fijación (1) situado en la base. Gire la base hacia abajo y ajuste la profundidad según la escala. La punta de los dientes debe sobresalir aproximadamente 2 mm de la madera. Luego apriete el tornillo de fijación.

¿Cómo cambiar la hoja de la sierra?

Desconecte primero la sierra. Abra la cubierta de protección basculante y manténgala. Bloquee la hoja de sierra con la llave incluida. Afloje el tornillo central y retire la hoja hacia abajo. Limpie la brida, luego monte la nueva hoja respetando el sentido de giro indicado por la flecha en la cubierta. Apriete el tornillo verificando la concentricidad.

¿Qué tipos de hojas están prohibidos?

No utilice hojas de acero rápido superaleado (HSS), ni hojas agrietadas o deformadas. Asegúrese de que las características de la hoja correspondan a las indicadas en el manual (diámetro 185 mm, diámetro del eje 16 mm, espesor 2,4 mm).

¿Cómo usar la guía paralela?

Afloje el tornillo de fijación de la guía paralela. Para un corte a 90°, ajuste la guía en la muesca A de la escala; para un corte a 45°, ajústela en la muesca B. Tenga en cuenta el ancho de la hoja. Apriete el tornillo y realice un corte de prueba.

¿Cómo conectar un aspirador a la sierra?

La sierra está equipada con una conexión para aspiración de polvo. Conecte un dispositivo de aspiración adecuado a la cubierta de protección. Asegúrese de que la conexión sea segura y conforme a las prescripciones. Se recomienda utilizar aspiración en caso de trabajo prolongado sobre madera.

¿Qué mantenimiento regular realizar?

Mantenga las ranuras de ventilación del motor limpias y despejadas. Límpielas regularmente con un chorro de aire. Si aparecen chispas excesivas, haga revisar las escobillas de carbón por un taller especializado. Cambie las escobillas desgastadas solo por un profesional.

¿Qué hacer si la sierra no arranca?

Verifique primero que el enchufe esté correctamente conectado y que el cable no esté dañado. Asegúrese de que el botón de bloqueo y la tecla de encendido/apagado se presionen simultáneamente. Si el problema persiste, consulte a un especialista.

¿Cuál es la garantía de la sierra Alpha Tools BHS 1300?

La garantía es de 6 años a partir de la fecha de compra, sujeta a un uso conforme y mantenimiento regular. Para hacer valer la garantía, contacte a su distribuidor o al servicio posventa.

¿Cómo ajustar la base para un corte biselado?

Afloje los tornillos de fijación de la base. Ajuste la base al ángulo deseado (de 0° a 45°). Apriete firmemente los tornillos. Asegúrese de que la hoja no esté en contacto con la pieza antes de la puesta en marcha.

¿Qué precauciones de seguridad esenciales?

Use siempre gafas de protección y un casco antirruido. Utilice una máscara antipolvo si es necesario. No use ropa holgada. Antes de cualquier ajuste, desconecte la sierra. Verifique el buen funcionamiento de la cubierta de protección y de la cuña de corte antes de cada uso.

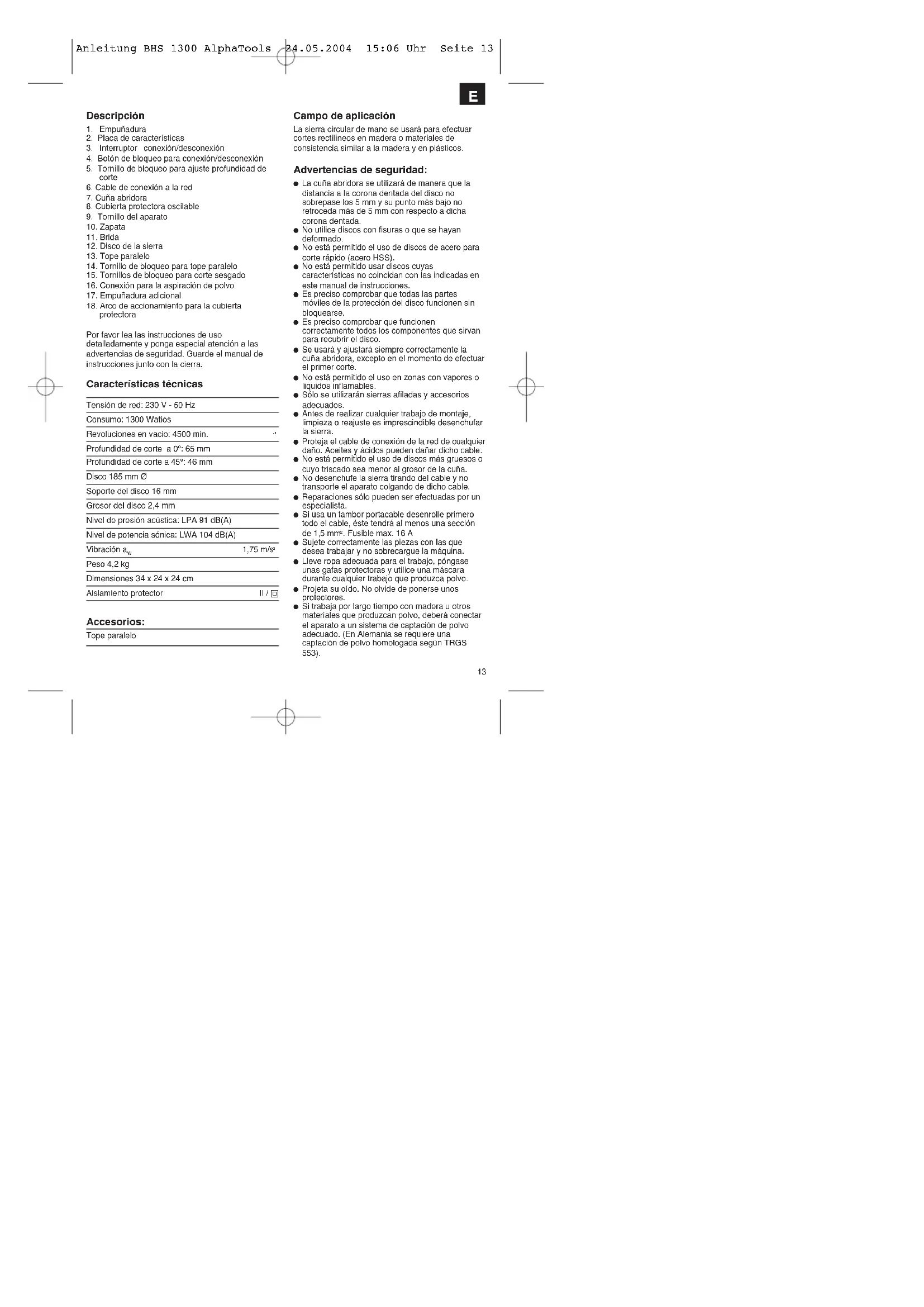

MANUAL DE USUARIO BHS 1300 Alpha Tools

1. Empuñadura
2. Placa de características
3. Interruptor conexión/desconexión
4. Botón de bloqueo para conexión/desconexión
5. Tornillo de bloqueo para ajuste profundidad de corte
6. Cable de conexión a la red
7. Cuña abridora
8. Cubierta protectora oscilable
9. Tornillo del aparato
10. Zapata
11. Brida
12. Disco de la sierra
13. Tope paralelo
14. Tornillo de bloqueo para tope paralelo
15. Tornillos de bloqueo para corte sesgado
16. Conexión para la aspiración de polvo
17. Empuñadura adicional
18. Arco de accionamiento para la cubierta protectora

Por favor lea las instrucciones de uso detalladamente y ponga especial atención a las advertencias de seguridad. Guarde el manual de instrucciones junto con la cierra.

Características técnicas
Tensión de red: 230 V - 50 Hz
Consumo: 1300 Watios
Revoluciones en vacío: 4500 min.
Profundidad de corte a 0°: 65 mm
Profundidad de corte a 45°: 46 mm
Disco 185 mm ∅
Soporte del disco 16 mm
Grosor del disco 2,4 mm
Nivel de presión acústica: LPA 91 dB(A)
Nivel de potencia sónica: LWA 104 dB(A)
Vibración a _w 1,75 m/s ^2
Peso 4,2 kg
Dimensiones 34 x 24 x 24 cm

Aislamiento protector

II / 回

Accesorios:
Tope paralelo

Campo de aplicación

La sierra circular de mano se usará para efectuar cortes rectilíneos en madera o materiales de consistencia similar a la madera y en plásticos.

Advertencias de seguridad:

• La cuña abridora se utilizará de manera que la distancia a la corona dentada del disco no sobrepase los 5 mm y su punto más bajo no retroceda más de 5 mm con respecto a dicha corona dentada.
• No utilice discos con fisuras o que se hayan deformado.
• No está permitido el uso de discos de acero para corte rápido (acero HSS).
• No está permitido usar discos cuyas
  características no coincidan con las indicadas en este manual de instrucciones.
• Es preciso comprobar que todas las partes móviles de la protección del disco funcionen sin bloquearse.
• Es preciso comprobar que funcionen correctamente todos los componentes que sirvan para recubrir el disco.
• Se usará y ajustará siempre correctamente la cuña abridora, excepto en el momento de efectuar el primer corte.
• No está permitido el uso en zonas con vapores o líquidos inflamables.
• Sólo se utilizarán sierras afiladas y accesorios adecuados.
• Antes de realizar cualquier trabajo de montaje, limpieza o reajuste es imprescindible desenchufar la sierra.
• Proteja el cable de conexión de la red de cualquier daño. Aceites y ácidos pueden dañar dicho cable.
• No está permitido el uso de discos más gruesos o cuyo triscado sea menor al grosor de la cuña.
• No desenchufe la sierra tirando del cable y no transporte el aparato colgando de dicho cable.
• Reparaciones sólo pueden ser efectuadas por un especialista.
• Si usa un tambor portacable desenrolle primero todo el cable, éste tendrá al menos una sección de 1,5 mm ^2 . Fusible max. 16 A
• Sujete correctamente las piezas con las que desea trabajar y no sobrecargue la máquina
• Lleve ropa adecuada para el trabajo, póngase unas gafas protectoras y utilice una máscara durante cualquier trabajo que produzca polvo.
• Projeta su oído. No olvide de ponerse unos protectores.
• Si trabaja por largo tiempo con madera u otros materiales que produzcan polvo, deberá conectar el aparato a un sistema de captación de polvo adecuado. (En Alemania se requiere una captación de polvo homologada según TRGS 553).

E

Instrucciones de trabajo

• Sujete firmemente la sierra circular.
• La cubierta protectora se retira automáticamente a medida que avanza la pieza.
  No trabaje nunca de forma violenta.
  Avance con la sierra de forma suave y ligera.
• Los desperdicios deberían caer siempre por el lado derecho, de forma que la parte más ancha de la mesa de soporte descanse sobre toda la superficie.
• Si corta siguiendo una línea ya dibujada haga uso de la ranura para guiar la sierra.
• Si trabaja con piezas pequeñas es imprescindible sujetarlas correctamente antes de empezar el trabajo. No use nunca la mano para sujetarlas.
• Es imprescindible atenerse a las instrucciones de seguridad. ¡Protéjase con las gafas adecuadas!
• No trabaje nunca con discos dañados o que presenten fisuras o roturas.
• No use nunca bridas o tuercas bridadas cuya perforación sea mayor o menor a la del disco
• No pare nunca la sierra con la mano, presionando frontalmente o lateralmente sobre el disco.
• La protección oscilante no deberá bloquearse y debe volver a su posición original al acabar el trabajo.

• Antes de empezar un trabajo es preciso comprobar si la cubierta oscilante funciona, habiendo desenchufado primero la sierra.

• Asimismo antes de empezar un trabajo es imprescindible comprobar el funcionamiento, sujeción y ajuste correcto del equipo de seguridad, como por ej. la cubierta oscilante, la cuña, las bridas y dispositivos de ajuste.

• La cubierta protectora permite la conexión de una captación de polvo adecuada. Compruebe siempre que el equipo aspirador esté bien conectado y funcione correctamente.
• Para cortar no deberá fijar la cubierta protectora oscilable a la cubierta fija retirable.

Mantenimiento

• Las ranuras de ventilación en la carcasa del motor deben estar siempre libres de suciedad. Dichas ranuras deberán limpiarse regularmente soplando.
• Siempre que las escobillas produzcan un exceso de chispas deberán ser controladas por un taller especializado.
• Sólo un taller especializado o nuestro servicio postventa está autorizado a cambiar las escobillas desgastadas.
  ● Mantenga siempre limpio su aparato
• No utilice detergentes agresivos para limpiar la superficie de plástico.
• Si observa algún deterioro utilice el plano en expansión para localizar la pieza dañada. La lista de piezas de recambio le permite definir la pieza necesaria para solicitarla a nuestro servicio postventa.

¡Atención!
Use los protectores de oldo y las gafas.

2 1 B A

Corte en paralelo
1. Atloje el tornillo de sujeción 1
2. Para el corte a 90°, ajuste el lope paralelo 2, según la escala, a la ranura A. Para el corte a 45°, ajuste el lope paralelo 2, según la escala, a la ranura B.
3. Apriete de nuevo el tornillo de sujeción.
¡Atención!
Haga primero un corte de prueba con un trozo de madera de deshecho.
Ajuste de la profundidad de corte

1. Alloje el tomilla de sujeción 1

2. Desplace la zapeta hacia abajo.

3. Ajuste la profundidad de corte según la escala. La punta de un

diente del disco deberá sobresalir unos 2 mm de la madera.

1. Apriete de nuevo el tornillo de ajuste.

Reajuste de la zapata de apoyo (corte sesgado) 1. Alloje los tornillos de sujeción 1 2. Ajuste la zapata al grado de inclinación deseada, entre 0 y 45°. 3. Aprieta de nuevo los tornillos 1

¡Atención!

¡No olvide desenchufar la

sierra antes de hacer cualquier manipulación en ella!

Conexión

Antes de pulsar el botón de conexión/desconeción compruebe que el disco este bien montado, que todas las piezas desplazables se muevan con facilidad y que los lornillos están bien apretados.

se muevan con facilitad y quic kernillos ostén bien apretados 1 2 4

Cambio de disco

1. Retire la cubierta ociante 1 y manténgala en dicha posición.
2. Use la nava de espígrá 2 pén c
3. Betire hacia abajo la brica 4 y el disco
4. Limpie la brida y coloque un disco nuevo. Compruebe el sentido
   de rotación (vease tlecha en la cubierta protectora).
5. Aprise el tarrillo y compruzebe que el deseza gira correctamente.

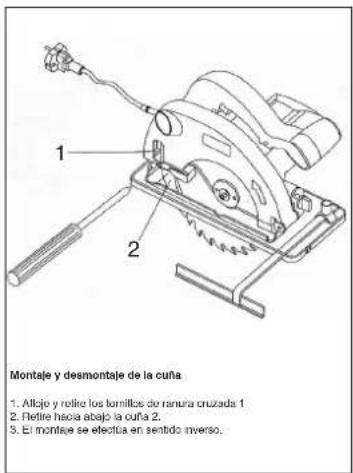

Montaje y desmontaje de la cuña 1. Altaje y retire los tornillos de ranura cruzada 1 2. Retire heía abajo la cuña 2. 3. El montaje se efectúa en sentido inverso.

Conexión: Presione el mismo tiempo el botón de bloqueo 3 y el interruptor 4. Desconexión: Suete al botón y el interruptor a la vez.

Orecemos 5 años de garantía sobre el aparita relento en el manual, en el caso de que nuestro producto presentará defectas. El prazo de 5 años comienza con la sesión de riesgos o la entrega del aparita al elkenta. Requisito necesario para reclamar la garantía es un manconimiento correcto de acuerdo con el manual de instrucciones, así como el uso adecuado de nuestro aparita.

Naturalmente prevalecen los derechos de garantía concedidos por la ley dentro del plazo mencionado de 5 años.

Esta garantía es válida para el ámbito de la República Federal de Alománia o de los respectivos pelos del distributor principal regional como complemento de las disposiciones legales validas a nivel total. Le regamos tenga en cuenta quím se el encampado de su servicio regional de asistencia técnica o dirjase a la dirección de servicio técnica indicada más abaja.
