BHS 1300 - Scie Alpha Tools - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 1300 W, Vitesse à vide : 5000 tr/min, Capacité de coupe : 65 mm à 90°
Utilisation	Idéale pour la découpe de bois, panneaux et matériaux composites.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de coupe, lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, des gants, et s'assurer que l'appareil est débranché lors des réparations.
Informations générales	Poids : 3,5 kg, Garantie : 2 ans, Accessoires inclus : lame de scie, clé de service.

FOIRE AUX QUESTIONS - BHS 1300 Alpha Tools

Comment puis-je changer la lame de la scie Alpha Tools BHS 1300 ?

Pour changer la lame, débranchez la scie, retirez la vis de fixation de la lame à l'aide de la clé fournie, retirez l'ancienne lame et installez la nouvelle en veillant à respecter le sens de rotation indiqué. Revérifiez que la vis est bien serrée avant de rebrancher.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est en position de marche. Si elle ne démarre toujours pas, vérifiez le câble d'alimentation pour toute coupure.

Comment régler la profondeur de coupe de la scie ?

Pour régler la profondeur de coupe, dévissez la molette de verrouillage, ajustez la base de la scie à la profondeur souhaitée, puis resserrez la molette pour maintenir la position.

Quels types de matériaux puis-je couper avec la scie Alpha Tools BHS 1300 ?

La scie Alpha Tools BHS 1300 est conçue pour couper divers matériaux tels que le bois, le contreplaqué, le plastique et certains métaux légers. Assurez-vous d'utiliser la lame appropriée pour chaque matériau.

Comment nettoyer et entretenir ma scie ?

Après chaque utilisation, débranchez la scie et nettoyez-la avec un chiffon sec pour enlever la poussière et les débris. Vérifiez régulièrement l'état de la lame et lubrifiez les pièces mobiles si nécessaire.

Que faire si la lame chauffe trop pendant la coupe ?

Si la lame chauffe, cela peut être dû à une pression excessive ou à une vitesse de coupe inappropriée. Réduisez la pression appliquée et vérifiez que vous utilisez la bonne vitesse pour le matériau. Laissez la lame refroidir avant de continuer.

Comment puis-je obtenir des pièces de rechange pour la scie Alpha Tools BHS 1300 ?

Vous pouvez obtenir des pièces de rechange en contactant le service client d'Alpha Tools ou en visitant leur site web pour consulter la liste des distributeurs agréés.

La scie émet des bruits étranges, que dois-je faire ?

Des bruits étranges peuvent indiquer un problème avec la lame ou les roulements. Arrêtez immédiatement la scie, débranchez-la et inspectez la lame ainsi que les composants internes. Si le problème persiste, contactez un professionnel pour une réparation.

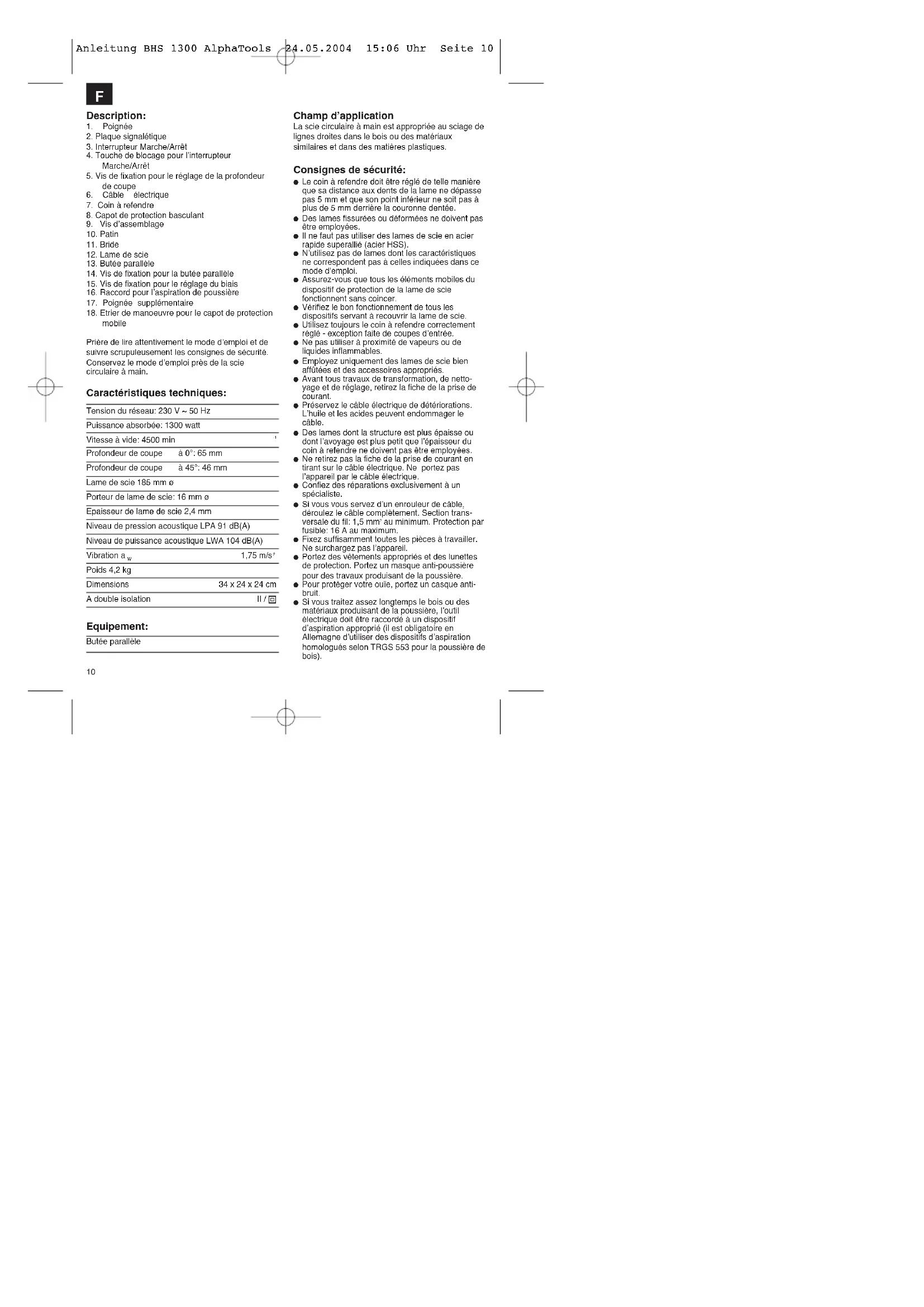

MODE D'EMPLOI BHS 1300 Alpha Tools

2. Plaque signalétique

3. Interrupteur Marche/Arrêt

4. Touche de blocage pour l’interrupteur

5. Vis de fixation pour le réglage de la profondeur

14. Vis de fixation pour la butée parallèle

15. Vis de fixation pour le réglage du biais

16. Raccord pour l’aspiration de poussière

17. Poignée supplémentaire

18. Etrier de manoeuvre pour le capot de protection

mobile Prière de lire attentivement le mode d’emploi et de suivre scrupuleusement les consignes de sécurité. Conservez le mode d’emploi près de la scie circulaire à main. Caractéristiques techniques: Tension du réseau: 230 V ~ 50 Hz Puissance absorbée: 1300 watt Vitesse à vide: 4500 min

Profondeur de coupe à 0°: 65 mm Profondeur de coupe à 45°: 46 mm Lame de scie 185 mm ø Porteur de lame de scie: 16 mm ø Epaisseur de lame de scie 2,4 mm Niveau de pression acoustique LPA 91 dB(A) Niveau de puissance acoustique LWA 104 dB(A) Vibration a

Poids 4,2 kg Dimensions 34 x 24 x 24 cm A double isolation II / Equipement: Butée parallèle Champ d’application La scie circulaire à main est appropriée au sciage de lignes droites dans le bois ou des matériaux similaires et dans des matières plastiques. Consignes de sécurité: Le coin à refendre doit être réglé de telle manière que sa distance aux dents de la lame ne dépasse pas 5 mm et que son point inférieur ne soit pas à plus de 5 mm derrière la couronne dentée. Des lames fissurées ou déformées ne doivent pas être employées. Il ne faut pas utiliser des lames de scie en acier rapide superallié (acier HSS). N’utilisez pas de lames dont les caractéristiques ne correspondent pas à celles indiquées dans ce mode d’emploi. Assurez-vous que tous les éléments mobiles du dispositif de protection de la lame de scie fonctionnent sans coincer. Vérifiez le bon fonctionnement de tous les dispositifs servant à recouvrir la lame de scie. Utilisez toujours le coin à refendre correctement réglé - exception faite de coupes d’entrée. Ne pas utiliser à proximité de vapeurs ou de liquides inflammables. Employez uniquement des lames de scie bien affûtées et des accessoires appropriés. Avant tous travaux de transformation, de netto- yage et de réglage, retirez la fiche de la prise de courant. Préservez le câble électrique de détériorations. L’huile et les acides peuvent endommager le câble. Des lames dont la structure est plus épaisse ou dont l’avoyage est plus petit que l’épaisseur du coin à refendre ne doivent pas être employées. Ne retirez pas la fiche de la prise de courant en tirant sur le câble électrique. Ne portez pas l’appareil par le câble électrique. Confiez des réparations exclusivement à un spécialiste. Si vous vous servez d’un enrouleur de câble, déroulez le câble complètement. Section trans- versale du fil: 1,5 mm

au minimum. Protection par fusible: 16 A au maximum. Fixez suffisamment toutes les pièces à travailler. Ne surchargez pas l’appareil. Portez des vêtements appropriés et des lunettes de protection. Portez un masque anti-poussière pour des travaux produisant de la poussière. Pour protéger votre ouïe, portez un casque anti- bruit. Si vous traitez assez longtemps le bois ou des matériaux produisant de la poussière, l’outil électrique doit être raccordé à un dispositif d’aspiration approprié (il est obligatoire en Allemagne d’utiliser des dispositifs d’aspiration homologués selon TRGS 553 pour la poussière de bois). Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 101

Travailler avec la scie circulaire à main Maintenir toujours d’une main ferme la scie circulaire. Le capot de protection basculant est auto- matiquement poussé vers l’arrière par la pièce à travailler. Ne pas employer la force! Avancer doucement et régulièrement avec la scie circulaire. Le morceau de bois résidu devrait se trouver sur le côté droit de la scie circulaire de sorte que la partie large de la table repose sur toute sa surface. Si le sciage se fait le long d’une ligne tracée, guider la scie circulaire le long de l’encoche correspondante. Bien serrer les petites pièces de bois avant de les travailler. Ne jamais maintenir avec la main. Respecter absolument les consignes de sécurité! Ne pas utiliser de lames de scie défectueuses ou fissurées. Ne pas employer de brides/écrous à bride dont l’alésage est plus gros ou plus petit que celui de la lame de scie. Ne pas ralentir la lame de scie manuellement ou par pression latérale sur la lame. La protection basculante ne doit pas coincer; le travail terminé, elle doit se trouver en position de sortie. Avant d’utiliser la scie circulaire, retirer la fiche de la prise de courant et vérifier le bon fonctionnement de la protection basculante. Avant chaque utilisation, s’assurer que les dispositifs de sécurité tels que la protection basculante, le coin à refendre, les brides et les dispositifs de réglage fonctionnent parfaitement, qu’ils sont correctement réglés et fixés. Vous pouvez raccorder un dispositif d’aspiration approprié au capot de protection. Assurez-vous que l’aspiration de poussière est raccordée de manière sûre et conforme aux prescriptions. Pendant le sciage, le capot de protection basculant ne doit pas être bloqué dans le capot de protection replié. Entretien Maintenez dégagées et propres les fentes d’aération sur le boîtier du moteur. Nettoyez les fentes régulièrement en leur insufflant un jet d’air. En cas de formation excessive d’étincelles, faites contrôler les balais de charbon par un atelier spécialisé. Faites effectuer le changement des balais de charbon usés uniquement par un atelier spécialisé ou par notre service après-vente. Maintenez votre appareil toujours propre. N’employez pas d’agents caustiques pour nettoyer la matière plastique. Si vous constatez des dégâts, vous êtes en mesure de déterminer précisément les pièces de rechange à l’aide de l’éclatée et de la liste des pièces détachées ci-inclus et de les commander auprès de notre service après-vente. Attention! Porter un casque anti-bruit et des lunettesde protection.Coupe parallèle1. Desserrer la vis de fixation 1.2. Pour une coupe de 90°, régler la butée parallèle 2 sur l’encoche A, suivant l’échelle. Pour une coupe de 45°, régler la butée parallèle 2 sur l’encoche B, suivant l’échelle. Considérer la largeur de la lame de scie. 3. Serrer la vis de fixation.Attention!Faire une coupe d’éssai sur un morceau de bois résidu.Réglage de la profondeur de coupe1. Desserrer la vis de fixation 1.2. Faire pivoter le patin vers le bas.3. Régler la profondeur de coupe suivant l’échelle. La pointe des dents doit dépasser d’environ 2 mm du bois.4. Serrer la vis de fixation. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 113

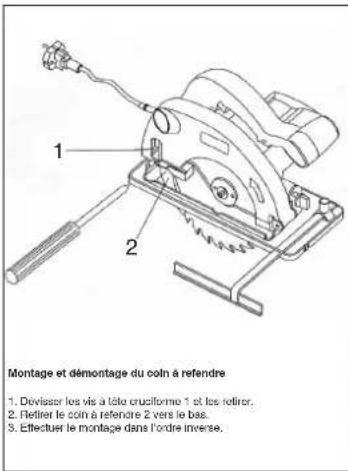

Montage et démontage du coin à refendre

1. Dévisser les vis à tête cruciforme 1 et les retirer.

2. Retirer le coin à refendre 2 vers le bas.

3. Effectuer le montage dans l’ordre inverse.

Réglage du patin (coupe biaise)

1. Desserrer les vis de fixation 1.

2. Régler le patin à la position désirée (0 à 45°).

3. Visser à fond les vis de fixation 1.

Changement de la lame de scie

1. Ouvrir le capot de protection basculant 1 et le tenir.

2. Bloquer la lame de scie à l’aide de la clé à ergots 2.

3. Mettre la clé à douille et desserrer la vis.

4. Retirer la bride 4 et la lame de scie vers le bas.

5. Nettoyer la bride. Mettre en place une nouvelle lame de scie.

Faites attention au sens de rotation (voir la flèche sur le capot de protection).

6. Serrer la vis; considérer la concentricité.

Attention! Retirer la fiche de la prise de courant avant tout travail sur la scie circulaire! Mise en circuit Avant d’actionner l’interrupteur MARCHE/ARRET, assurez-vous que la lame de scie est correctement montée, que les éléments mobiles sont souples et que les vis de serrage sont bien serrées. Mise en et hors circuit Mise en circuit: Appuyer en même temps sur le bouton de blocage 3 et la touche 4. Mise hors circuit: Lâcher le bouton de blocage et la touche. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 1213

La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
