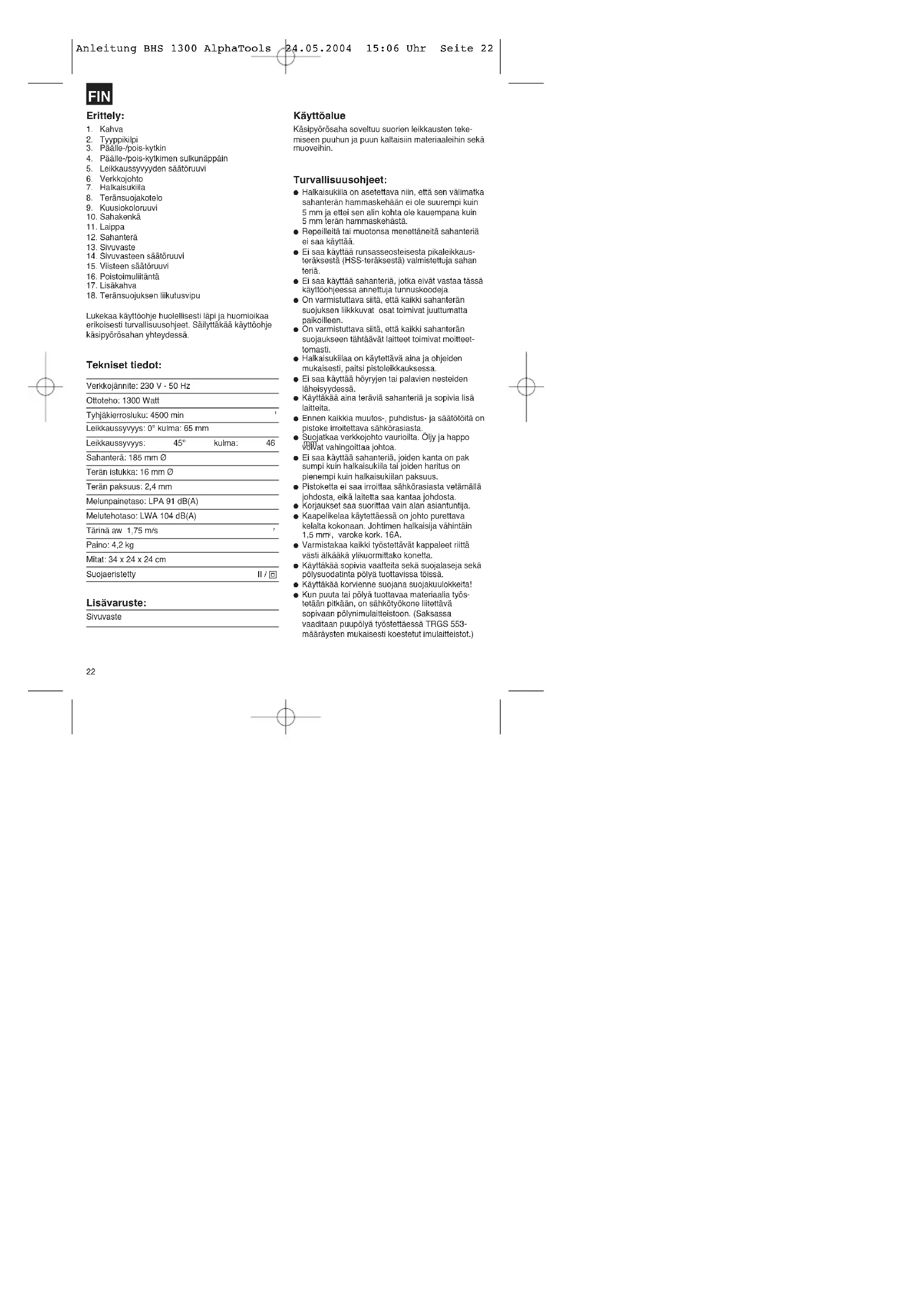

KÄYTTÖOHJE BHS 1300 Alpha Tools

3. Päälle-/pois-kytkin

4. Päälle-/pois-kytkimen sulkunäppäin

5. Leikkaussyvyyden säätöruuvi

14. Sivuvasteen säätöruuvi

15. Viisteen säätöruuvi

16. Poistoimuliitäntä

18. Teränsuojuksen liikutusvipu

Lukekaa käyttöohje huolellisesti läpi ja huomioikaa erikoisesti turvallisuusohjeet. Säilyttäkää käyttöohje käsipyörösahan yhteydessä. Tekniset tiedot: Verkkojännite: 230 V - 50 Hz Ottoteho: 1300 Watt Tyhjäkierrosluku: 4500 min

Leikkaussyvyys: 0° kulma: 65 mm Leikkaussyvyys: 45° kulma: 46 mm Sahanterä: 185 mm Ø Terän istukka: 16 mm Ø Terän paksuus: 2,4 mm Melunpainetaso: LPA 91 dB(A) Melutehotaso: LWA 104 dB(A) Tärinä aw 1,75 m/s

Paino: 4,2 kg Mitat: 34 x 24 x 24 cm Suojaeristetty II / Lisävaruste: Sivuvaste Käyttöalue Käsipyörösaha soveltuu suorien leikkausten teke- miseen puuhun ja puun kaltaisiin materiaaleihin sekä muoveihin. Turvallisuusohjeet: Halkaisukiila on asetettava niin, että sen välimatka sahanterän hammaskehään ei ole suurempi kuin 5 mm ja ettei sen alin kohta ole kauempana kuin 5 mm terän hammaskehästä. Repeilleitä tai muotonsa menettäneitä sahanteriä ei saa käyttää. Ei saa käyttää runsasseosteisesta pikaleikkaus- teräksestä (HSS-teräksestä) valmistettuja sahan teriä. Ei saa käyttää sahanteriä, jotka eivät vastaa tässä käyttöohjeessa annettuja tunnuskoodeja. On varmistuttava siitä, että kaikki sahanterän suojuksen liikkkuvat osat toimivat juuttumatta paikoilleen. On varmistuttava siitä, että kaikki sahanterän suojaukseen tähtäävät laitteet toimivat moitteet- tomasti. Halkaisukiilaa on käytettävä aina ja ohjeiden mukaisesti, paitsi pistoleikkauksessa. Ei saa käyttää höyryjen tai palavien nesteiden läheisyydessä. Käyttäkää aina teräviä sahanteriä ja sopivia lisä laitteita. Ennen kaikkia muutos-, puhdistus- ja säätötöitä on pistoke irroitettava sähkörasiasta. Suojatkaa verkkojohto vaurioilta. Öljy ja happo voivat vahingoittaa johtoa. Ei saa käyttää sahanteriä, joiden kanta on pak sumpi kuin halkaisukiila tai joiden haritus on pienempi kuin halkaisukiilan paksuus. Pistoketta ei saa irroittaa sähkörasiasta vetämällä johdosta, eikä laitetta saa kantaa johdosta. Korjaukset saa suorittaa vain alan asiantuntija. Kaapelikelaa käytettäessä on johto purettava kelalta kokonaan. Johtimen halkaisija vähintäin 1,5 mm

, varoke kork. 16A. Varmistakaa kaikki työstettävät kappaleet riittä västi älkääkä ylikuormittako konetta. Käyttäkää sopivia vaatteita sekä suojalaseja sekä pölysuodatinta pölyä tuottavissa töissä. Käyttäkää korvienne suojana suojakuulokkeita! Kun puuta tai pölyä tuottavaa materiaalia työs- tetään pitkään, on sähkötyökone liitettävä sopivaan pölynimulaitteistoon. (Saksassa vaaditaan puupölyä työstettäessä TRGS 553- määräysten mukaisesti koestetut imulaitteistot.) Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2223

FIN Käsipyörösahan käyttö Pitäkää pyörösaha aina tukevassa otteessa. Työstökappale työntää liikkuvan suojuksen auto maattisesti taaksepäin. Älkää käyttäkö raakaa voimaa! Siirtäkää pyörö- sahaa eteenpäin kevyesti ja tasaisesti. Poisputoavan kappaleen tulee olla pyörösahan oikealla puolella, jotta työtason leveä osa on tuettuna koko pinnaltaan. Sahattaessa merkittyä viivaa myöten on pyörö- sahaa kuljetettava vastaavaa uraa pitkin. Pienet puukappaleet on kiinnitettävä hyvin ennen työstöä. Ei koskaan saa pitää niitä käsin paikallaan. Turvallisuusmääräyksiä on ehdottomasti nouda tettava! Käytettävä suojalaseja! Älkää käyttäkö viallisia sahanteriä tai sellaisia, joissa on repeämiä tai halkeamia. Älkää käyttäkö sellaisia laippoja tai laippa- muttereita, joiden poraus on suurempi tai pienempi kuin sahanterän poraus. Sahanterää ei saa jarruttaa kädellä tai painamalla sitä sivuittain. Liikkuva suojus ei saa juuttua kiinni, vaan sen on palattava takaisin alkuasemaansa työstöjakson päättyessä. Ennen pyörösahan käyttöä on tarkistettava liik kuvan suojuksen toiminta pistokkeen ollessa irroitettuna. Varmistakaa ennen koneen joka käyttöä, että turvalaitteet, kuten esim. liikkuva suojus, halkai- sukiila, laippa ja säätölaitteet toimivat tai on asennettu ja kiinnitetty oikein. Voitte liittää suojukseen sopivan pölynimulait- teiston. Huolehtikaa siitä, että pölynimulaitteisto on liitetty paikalleen turvallisesti ja ohjeitten mukaisesti. Liikkuvaa teränsuojusta ei saa lukita sahaamisen ajaksi taaksevedettyyn suojukseen. Huolto Moottorinkotelon ilmaraot on pidettävä auki ja puhtaina. Ne puhdistetaan aika ajoin paineilmalla. Jos kipinöitä esiintyy hyvin runsaasti, on hiiliharjat tarkastettava alan korjaamoliikkeessä. Vain alan korjaamoliike tai meidän huolto- palvelumme saa suorittaa kuluneiden hiiliharjojen vaihdon. Pitäkää koneenne aina puhtaana. Älkää käyttäkö muoviosien puhdistukseen syövyttäviä aineita. Jos toteatte vaurioita, voitte määrittää tarvittavat varaosat oheistetun sarjaleikkauspiirroksen sekä varaosaluettelon avulla ja tilata ne huoltopalve- lustamme. Huomio!Käyttäkää kuulosuojuksia ja suojalaseja.Samansuuntaisleikkaus 1. Säätöruuvi 1 avataan2. Leikkaus: sivuvaste 2 asetetaan uran A kohdalle asteikon mukaan, 45° leikkaus: sivuvaste 2 asetetaan uran B kohdalle asteikon mukaan, huomioidaan sahanterän leveys3. Säätöruuvi kiristetään.Huomio!Tehkää koeleikkaus jätepuupalaanLeikkaussyvyyden säätö1. Avataan säätöruuvi 12. Käännetään sahakenkä alaspäin3. Säädetään leikkaussyvyys asteikon mukaan: hampaankärjen tulee pistää n. 2 mm puusta ulos4. Kiristetään säätöruuvi Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2324

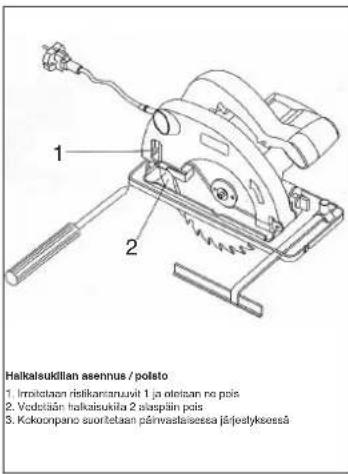

FIN Halkaisukiilan asennus / poisto

1. Irroitetaan ristikantaruuvit 1 ja otetaan ne pois

2. Vedetään halkaisukiila 2 alaspäin pois

3. Kokoonpano suoritetaan päinvastaisessa järjestyksessä

Sahakengän säätö (vinoleikkaus)

1. Irroitetaan säätöruuvit 1

2. Asetetaan sahakenkä haluttuun astelukemaan 0-45°

3. Kiristetään säätöruuvit 1 tiukasti

1. Avataan liikkuva suojus 1 ja kiinnitetään ylös

2. Pidetään sahanterää reikäkanta-avaimella 2 vastaan

3. Irroitetaan mutteri holkkiavaimella

4. Otetaan laippa 4 ja sahanterä alaspäin pois

5. Puhdistetaan laippa, asetetaan uusi sahanterä paikalleen.

Huomioidaan pyörimäsuunta (kts. suojuksen nuolta)

6. Kiristetään ruuvi, tarkistetaan tasainen pyörintä

Huomio! Ennen kaikkia pyörösahatöitä on pistoke irroitettava! Käynnistys Tarkistakaa ennen päälle-/pois- kytkimen toimentamista, että sahanterä on asennettu oikein, liikkuvat osat eivät juu- tu kiinni ja pinneruuvit on kiristetty tiukasti. Päälle-/poiskytkentä Päällekytkentä: Painetaan sulkunäppäintä 3 ja näppäintä 4 samanaikaisesti Poiskytkentä: Päästetään sulkunäppäin ja näppäin irti. Anleitung BHS 1300 AlphaTools 24.05.2004 15:06 Uhr Seite 2425
