BRUKSANVISNING ATKS 800 Alpha Tools

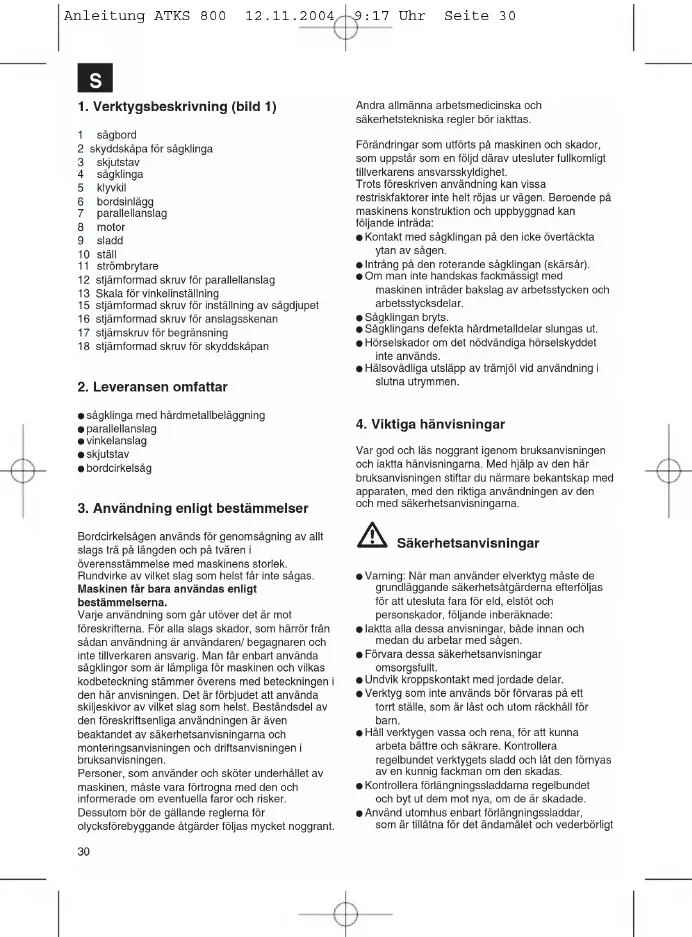

1. Verktygsbeskrivning (bild 1)

1 sågbord
2 skyddskåpa för sågklinga
3 skjutstav
4 sågklinga
5 klyvki
6 bordsinlägg
7 parallelanslag
8 motor
9 sladd
10 ställ
11 strömbrylare
12 stjämformad skruv för parallellanslag
13 Skala för vinkelinställning
15 stjämformad skruv för inställning av sågdjupet
16 stjämformad skruv för anslagsskenan
17 stjämskruv för begränsning
18 stjämformad skruv för skyddskåpan

2. Leveransen omfattar

• sågklinga med hårdmetallbeläggning
  ●parallelanslag
  ● vinkelanslag
  ● skjutstav
• bordcirkelsåg

3. Användning enligt bestämmelser

Bordcirkelsågen används för genomsågning av allt slags trä på längden och på tvären i

överensstämmelse med maskinens storlek. Rundvirke av vilket slag som helst får inte sågas.

Maskinen får bara användas enligt

bestämmelserna.

Varje användning som går utöver det är mot föreskrifterna. För alla slags skador, som härrör från sådan användning är användaren/ begagnaren och inte tillverkaren ansvarig. Man får enbart använda sågklingor som är lämpliga för maskinen och vilkas kodbeteckning stämmer överens med beteckningen i den här anvisningen. Det är förbjudet all använda skiljeskivor av vilket slag som helst. Beståndsdel av den föreskriftsenliga användningen är även beaktandet av säkerhetsanvisningarna och monteringsanvisningen och driftsanvisningen i bruksanvisningen.

Personer, som använder och sköter underhållet av maskinen, måste vara förtrogna med den och informerade om eventuella faror och risker.

Dessutom bör de gällande reglema för olycksförebyggande åtgärder följas mycket noggrant.

30

Andra allmänna arbetsmedicinska och säkerhetstekniska regler bör iakttas.

Förändringar som utförts på maskinen och skador, som uppstår som en följd därav utesluter fullkomligt tillverkarens ansvarsskyldighet.

Trots föreskriven användning kan vissa restriskfaktorer inte helt röjas ur vägen. Beroende på maskinens konstruktion och uppbyggnad kan följande inträda:

• Kontakt med sågklingan på den icke övertäckta ytan av sågen.
• Intrång på den roterande sågklingan (skärsår).
• Om man inte handskas fackmässigt med maskinen inträder bakslag av arbetsstycken och arbetsstycksdelar.
• Sågklingan bryts.
• Sågklingans defekta hårdmetalldelar slungas ut.
• Hörselskador om det nödvändiga hörselskyddet inte används.
• Hälsovádliga utsläpp av trämjöl vid användning i slutna utrymmen.

4. Viktiga hänvisningar

Var god och läs noggrant igenom bruksanvisningen och iaktta hänvisningarna. Med hjälp av den här bruksanvisningen stiftar du närmare bekantskap med apparaten, med den riktiga användningen av den och med säkerhetsanvisningarna.

• Vaming: När man använder elverktyg måste de grundläggande säkerhetsåtgärdema efterföljas för att utesluta fara för eld, elstöt och personskador, följande inberäknade:
• laktta alla dessa anvisningar, både innan och medan du arbetar med sågen.
• Förvara dessa säkerhetsanvisningar omsorgsfullt.
  ● Undvik kroppskontakt med jordade delar.
• Verktyg som inte används bör förvaras på ett torrt ställe, som är låst och utom räckhåll för barn.
• Håll verktygen vassa och rena, för att kunna arbeta bättre och säkrare. Kontrollera regelbundet verktygets sladd och låt den förnyas av en kunnig fackman om den skadas.
• Kontrollera förlängningssladdarna regelbundet och byt ut dem mot nya, om de är skadade.
• Använd utomhus enbart förlängningssladdar, som är tillåtna för det ändamålet och vederbörligt

betecknade.

- Håll ögonen på det du gör. Var fömuftig då du arbetar. Låt bli att använda verktyget, när du är trött.

- Använd inga sådana verktyg, som inte har fungerande strömbrytare.

● Vaming! Användningen av andra insatsskär och tillbehör kan innebära en skaderisk för dig.

- Dra ut stickproppen vid alla slags inställnings- och underhållsarbeten.

- Dela ut säkerhetsanvisningarna åt alla personer, som arbetar vid maskinen.

- Använd inte sågen till att såga ved.

● Låt bli att såga rundvirke på tvären.

- Obs! På grund av den roterande sågklingan är risken stor för att händer och fingrar skadas.

● Maskinen är försedd med en säkerhetsströmbrytare (11) så att den inte kopplas på igen efter ett spänningsfall.

- Kontrollera före driftstart om spänningen på apparatens typskyll överensstämmer med nätspänningen.

- Om en förlängningssladd är nödvändig, ska du först försäkra dig om att förlängningssladdens tvärsnitt är tillräckligt stort för sågens strömupptagning. Minimitvärsnitt 1 mm ^2

- Kabeltrumman ska enbart användas i upprullat tillstånd.

- Sågen får inte bāras vid sladden.

- Kontrollera sladden. Använd inga defekta eller skadade sladdar.

- Använd inte sladden till att dra ut stickproppen ur väggkontakten. Skydda sladden mot hetta, olja och vassa kanter.

- Utsätt inte sågen för regn och använd inte maskinen i fuktig eller våt omgivning.

- Sköt om att belysningen på arbetsplatsen är god.

- Då du arbetar utomhus är det ytterst viktigt att du har skodon på dig som inte år hala.

- Såga inte i närheten av brännbara vätskor eller gaser.

- Använd lämplig arbetsklädsel! Lös klädsel eller smycken kan fastna i den roterande sågklingan.

● Använd hämät om du har långt här.

- Undvik onaturliga arbetsställningar.

- Personen som använder bordcirkelsågen måste vara minst 18 år gammal, personer i utbildning minst 16 år gamla, men då enbart under uppsikt.

- Oordning på arbetsytan kan leda till olyckor. - Tillåt inte andra personer, särskilt barn, att vidröra verktyget eller sladden. Håll dem på avstånd från arbetsplatsen.

- Bam bör hållas borta från apparaten som är ansluten till elnätet.

- Håll arbetsplatsen ren från träavfall och omkringliggande delar.

- Personer som arbetar med maskinen får inte distraheras.

- laktta i vilken riktning motorn och sågklingan roterar.

- Då driften kopplats av, får sågklingorna (4) på inga villkor bromsas genom att från sidan trycka emot dem.

- Installera bara bra vässade, hela och inte deformerade sågklingor (4).

- Använd inga cirkelsågklingor (4) av höglegerat snabbstål (HSS -stål).

● Maskinens säkerhetsanordningar (2, 5) får inte demonteras eller göras obrukbara.

- Använd endast de sågklingor som har rekommenderats av tillverkaren och som uppfyller kraven enl. EN 847-1, med varningsanvisning. När sågklingan byts ut måste du se till att sågbredden inte är mindre än resp. sågklingans stamtjocklek inte är större än klyvknivens tjocklek.

- Defekta sågklingor (4) måste genast bytas ut.

- Använd inga sågklingor, som inte överensstämmer med typdata, som anges i denna bruksanvisning.

- Det bör säkerställas, att alla anordningar (2, 15), som täcker sågklingan, fungerar oklanderligt.

- Byt ut slitna bordsinsatser.

- Obs: Insatsskär får inte utföras med denna såg.

- Skadade eller defekta skyddsanordningar bör omedelbart bytas ut.

● Klyvkilen (5) är en viktig skyddsanordning, som för arbetsstyckel och förhindrar att sågskåran sluts bakom sågklingan. Den förhindrar även bakslag av arbetsstycket. Ge akt på klyvkilens tjocklek. Klyvkilen får inte vara tunnare än sågklingsstycket och inte tjockare är sågskårans bredd.

- Vid varje arbetsmoment måste skyddskåpan (2) sänkas ned på arbetsstycket.

- Använd absolut en skjutstav (3) (bredden mindre än 120 mm) då du sågar smala arbetsstycken på längden. Påskjutaren eller handtaget för en skjutplatta måste alltid förvaras vid maskinen när de inte används.

- Såga inga arbetsstycken, som är för små, för att man ska kunna hålla dem säkert i handen.

- Då smala trästycken sågas till, måste parallellanslaget spännas fast på högra sidan av sågklingan.

- Arbetsställningen ska alltid vara vid sidan av sågklingan.

- Maskinen får inte belastas till så hög grad, att den kommer till stillestånd.

● Tryck alltid arbetsstycket hárt mot arbetsplattan (1).

- Se till, att avsågade trästycken inte fastnar i

s

sågklingans tandkrans och slungas iväg.

• Arbetsstycken eller delar därav kan slungas tillbaka.
• Vid arbeten utomhus rekommenderar vi att du bär halkfria skor.
• Montera alla skydds- och säkerhetsanordningar omedelbart efter att reparation eller underhåll har avslutats.
• Beakta tillverkarens säkerhets-, arbets- och underhållsanvisningar samt de mått som anges i tekniska data.
• Beakta gällande arbetarskyddsföreskrifter och övriga, allmänt erkända säkerhetstekniska regler.
• Beakta anvisningshäftena från branschförbundet (VBG 7j).
• Anslut alltid suganordningen när du använder maskinen. Användaren måste informeras om de villkor som spelar en roll när damm frigörs, t ex typ av material som ska bearbetas (hur det hålls och källa), vikten av lokal avskiljning och rätt inställning av huvvar/styrplåtar/gejder)
• Använd endast sågen med en lämplig suganläggning eller en normal dammsugare för industribruk.
• Förlängningskablar utomhus: Vid användning utomhus får endast härför godkända och märkta förlängningskablar användas.
• Avlägsna aldrig löst splitter, spånor eller inklämda trädelar då sågklingan är i gå
• För att avhjälpa störningar eller för att avlägsna inklämda trästycken bör maskinen kopplas av. - Stickproppen dras ut -
• Om sågspåret är fuktigt förnyas bordsinlågget (6). - Stickproppen dras ut -
• Bordcirkelsågen måste anslutas till en 230 V skyddsväggkontakt med en minimisäkring på 10 A.
• Använd inga maskiner med låg kapacitet för tungt arbete.
• Använd sladden inte för ändamål, som den inte är avsedd för!
• Sköt om att du står säkert och håll hela tiden jämvikten.
• Granska om verktyget eventuellt är skadat!
• Innan du fortsätter att använda verktyget, måste skyddsanordningarna eller lätt skadade delar omsorgsfullt undersökas för att säkerställa deras oklanderliga och föreskrivna funktion.
• Kontrollera, om de rörliga delarna fungerar oklanderligt och inte sitter fast eller om delarna är skadade. Samtliga delar måste vara riktigt monterade och uppfylla alla villkor, för att säkerställa verktygets oklanderliga drift.
• Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt i en erkänd serviceverkstad, om inget annat är angivet i

bruksanvisningen.

- Låt skadade strömbrytare bli utbytta i en serviceverkstad.

- Detta verktyg stämmer överens med de gällande säkerhetsbestämmelsema. Reparationer får bara utföras av en elfackman, och enbart med originalreservdelar; i annat fall kan användaren råka ut för en olycka.

- Bär lämplig skyddsutrustning vid behov. Denna utrustning kan bestå av: -Hörselskydd för att reducera risken för att bli hörselskadad.

-Andningsskydd för att reducera risken att andas in farligt damm.

-Bär handskar vid hantering av sågklingor och grovt material. Sågklingorna måste om möjligt alltid bāras i en behållare.

Varning! Risk för personskador! Grip inte in i den roterande sågklingan.

Använd ögonskydd

Använd hörselskydd

Använd dammskydd

Bulleremissionsvärden

- Bullret, som den här sågen förorsakar, måts enligt DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 bilaga A; 2/95. Apparaten kan på arbetsplatsen överskrida 85 db (A). I detta fall krävs bullerbekämpningsåtgärder för användaren. (Använd hörselskydd!)

Drift Tomgàng

Ljudtrycksnivá LPA 86,8 dB(A) 76 dB(A)

Ljudeffektnivá LWA 89,8 dB(A) 89 dB(A)

„De angivna värdena är emissionsvärden och måste inte därmed tillika även utgöra säkra arbetsplatsvärden. Fastän det finns en korrelation mellan emissions- och immissionsnivån, kan därav

inte med säkerhet avledas, om ytterligare försiktighetsåtgärder är nödvändiga eller inte. Faktorer, som kan ha inflytande på den aktuella immissionsnivån på arbetsplatsen omfattar inverkans längd, arbetsutrymmets särdrag, övriga bullerkällor osv., exempelvis antalet maskiner och andra närliggande processer. Tillförlittiga arbetsplatsvärden kan även variera från ett land till ett annat. Genom den här informationen ska emellertid användaren vara kompetentare att bedöma laror och risker.

1. Tekniska uppgifter

Asynkronmotor	230V
Effekt 800 Watt S2 30 min
Tomgångsvarvtal n0 2950 min	-1
Sågklingan av hårdmetall 200 x 16 x 2,4 mm
Antalet tänder 20
Bordets storlek 500 x 335 mm
Skärdjup max. 90° 35 mm
Skärdjup max. 45° 35 mm
Suganslutning ∅ 35 mm
Storlek komplett 500 x 335 x 240 mm
Vikt	14

● Kopplingstid:
Kopplingstiden S2 30 min (korttidsdrift) anger, att motorn med den nominella effekten (800 W) får belastas i ett kör bara under den liden (30 min) som är angiven på typskylten. I annat fall skulle den värmas upp för mycket. Under pausen avkyls motorn igen till sin utgångstemperatur.

6. Före driftstart

• Maskinen måste ställas upp stabilt, dvs. på en verkstadsbänk, eller skruvas fast på ett fast underlag.
• Före driftstart måste alla täckande skydd och säkerhetsåtgårder vara monterade på föreskrivet sätt.
• Sågklingan måste kunna röra sig fritt
• Vid färdigt bearbetat trävirke bör man akta sig för främmande element som t.ex. spikar eller skruvar osv.
• Innan du använder strömbrytaren, bör du vara säker på, att sågklingan är rätt monterad och att

de rörliga delarna löper lätt.

- Kontrollera innan du ansluter maskinen, att typskyltens uppgifter överensstämmer med uppgifterna om nätspänningen.

7. Montering

Obs! Före alla underhålls- och ändringsarbeten som utförs på cirkelsågen bör stickproppen dras ut.

7.1 Montera sågklinga (bild 2/3)

● Obs! Dra ut stipkontakten
- Lossa på spånbehållarens lock (19) genom att skruva loss fästskruvarna (20) och fäll sedan upp locket.
- Lossa på muttern (21) genom att vrida med en ringnyckel (30) vid muttern (21). Håll emot med en frontnyckel (31) vid ytterflånsen (22).
- Obs! Vrid muttern i sågklingans (4) rotationsriktning.
- Ta av den yttre flänsen (22) och dra sedan av den gamla klingan (4) från den inre flänsen i en rörelse snett nedåt.
● Rengör monteringsflänsama.
- Montera den nya sågklingan i omvänd ordningsföljd.
- Obs! Observera sågklingans rotationsriktning (se pil på sågklingan).

7.2 Inställning av klyvkilen (bilder 4-6)

● Sågklingsskyddet (2) tas av. (se 7.3)
● Bordsinlågget (6) avlägsnas. (se 7.4)
- De bāda skruvarna (24) skruvas upp.
- Klyvkilen (5) inställs så, att avständet mellan sågklingan (4) och klyvkilen (5) utgör 3 - 5 mm. (se bild 6)
- Klyvkilen (5) måste på långden vara på samma linje som sågklingan (4).
● De båda skruvarna (24) skruvas fast igen.
- Klyvkilens inställning måste kontrolleras efter varje byte av sågklinga.

7.3 Montering av sägklingans skydd (bild 4)

• Sågklingans skydd (2) sätts på klyvkilen (5) och rätas ut.
• Den raklettrade ansatsskruven (18) trycks genom hålet i sågklingskyddet (2) och klyvkilen (5) och säkras med muttern.
• Demonteringen sker i motsatt ordningsföljd.

S

7.4 Bordsinlägget byts ut (bild 4)

● Obs! Stickproppen dras ut!
● De sex skruvama (23) avlägsnas.
● Sågklingsskyddet (2) tas av (se 7.3)
- Det slitna bordsinlägget (6) tas ut uppåt.
- Monteringen av det nya bördsinlägget sker i motsatt ordningsföljd

8. Manövrering

8.1 Koppla på och av (bild 1)

• Genom att trycka på den gröna knappen (1) kopplas sågen på.
• För att igen koppla av sågen måste man trycka på den röda knappen (0).

8.2 Parallellanslag

8.2.1 Anslagsdjup (bilder 7/8)

• Parallellanslaget (7) som hör till leveransen har två olika höga styrytor.
• Beroende på sågmateriallets tjocklek måste anslagsskenan (25) enligt bild 7 användas för tjockt material och enligt bild 8 för tunt material
• För att ställa om anslagsdjupet, skruvas de båda raklettrade ansatsskruvarna (16) upp och anslagsskenan (25) dras av stödskenan (26).
• Anslagsskenan (25) vrids 90° till vänster eller höger, beroende på vilket anslagsdjup som krävs, och skjuts igen på stödskenan (26).
• De raklettrade ansatsskruvama (16) skruvas fast.

8.2.2 Anslagslängd (bilder 7/8)

- För att undvika att sågmaterialet sitter fast, bör anslagsskenan (25) alltid skuffas ända till sågbordets (1) främre kant, och fixeras med de båda raklettrade ansatsskruvama (16). (se 8.2.1)

8.2.3 Skärbredd (bild 8)

• Parallellanslaget (7) måste användas för att såga trädelar på längden.
• Parallellanslaget (7) skuffas till vänster eller höger sida av sågbordet (1).
• Med hjälp av skalan (b) på sågbordet (1) kan parallellanslaget (7) inställas till önskat mått
• De báda vingskruvarna (12) skruvas fast, för att fixera parallellanslaget (7).

8.3 Vinkelinställning (bild 9/10)

• Lossa på spärrhandtaget (15).
• Ställ in sågklingans (4) vinkel genom att vrida på

34

de båda spärrhandtagen (16) (se skala (13)).
- Dra åt spärrhandtagen (15) på nytt.

9. Drift

Vi rekommenderar att du kontrollerar de inställda måtten efter varje ny inställning med en provsågning. Då du sätter igång sågen, bör du vänta tills sågklingan har uppnätt det maximala varvtalet, innan du börjar såga.

Långa arbetsstycken måste säkras för att inte falla ner vid slulet av sågprocessen (t.ex. lossningsställ för spolar etc.)

Var aktsam då du börjar såga.

9.1 Sågande av smala arbetsstycken (Bredd mindre än 120 mm) (bild 11)

• Parallellanslaget (7) inställs för att motsvara det avsedda arbetsstyckets bredd.
• Arbetsstycket skuffas framåt med båda händerna, i sågklingans (4) närhet bör skjulstaven (3) absolut användas. (Ingår i leveransen!)
• Arbetsstycket skuffas alltid ända till slutet av klyvkilen (5).
• Obs! Vid korta arbetsstycken bör skjutstaven användas redan från början av sågandet.

9.2 Sågande av mycket smala arbetsstycken (Bredd mindre än 30 mm) (bild 12)

• Parallellanslaget (7) installs enligt arbetsstyckets tillsågningsbredd.
• Arbetsstycket trycks med skjutstaven av trä (d) mot anslagsskenan (25) och arbetsstycket skuffas igenom med skjutstaven (3) ända till slutet av klyvkilen (5).
  Skjutstaven av trä ingår inte i leveransen! (Den finns att köpas i fackhandeln)

9.3 45°-skär på små arbetsstycken (bild 13)

45°- skår får uföras bara med hjälp av parallellanslaget (7) och vinkelanslaget (14).
● Vinkelanslaget (14) skuffas in i parallellanslagets (7) anslagsskena (25).
- Parallellanslaget (7) ställs in på arbetsstyckets önskade längd och spänns fast.
- Arbetsstycket läggs in i vinkelanslaget (14).
- Sågen kopplas på och vinkelanslaget (14) skuffas tillsammans med trästycket längs anslagsskenan (25) in i sågklingan (4).
- Efter sågandet kopplas sågen av.

9.4 Kapsågning (bild 14)

Kapsågning får endast genomföras med hjälp av parallellanslaget (7) och vinkelanslaget (14).

Såga endast virkesdelar med max. längd 160 mm mellan parallellanslag (7) och sågklinga (4) och max. bredd 70 mm.

● Skjut in vinkelanslaget (14) i parallellanslagets (7) anslagslist (25).
- Ställ in parallellanslaget (7) på arbetsstyckets avsedda längd och kläm därefter fast det.
- Lägg arbetsstycket framför vinkelanslaget (14).
- Koppla in sågen och skjut därefter vinkelanslaget (14) tillsammans med arbetsstycket långs anslagslisten (25) med hjälp av skjutkäppen (3) och vidare in i sågklingan (4).
- Koppla ifrån sågen när du har sågat färdigt.

10. Underhåll

• Damm och smuts bör regelbundet avlägsnas från maskinen. Rengöringen utförs bäst med tryckluft eller lapp.
• Använd inga frätande medel för rengöring av plast.

11. Reservdelsbeställning

Ange följande uppgifter när du beställer reservdelar:

● Maskintyp
● Maskinens artikelnummer
● Maskinens ID-nr.
● Reservdelsnumret för reservdelen

FIN

Vi kommer 5 åre gænti på produkten som bestården brukserwningen. Denser gænti gåller om produkten uppåvar brister. 5 åre-gænti gåller från och med diskövergången eller när kunden har tagt emot produkten från säljnen. En finutsättning för att gæntin ska kunna tas ionsprå är att produkten har ondørhåts enligt instruktonoma i brukserwningen somt att produkten har erwåns på åndamåtsanlig akt.

Givetvis gåller fortfarande de lagstadgade rättighetema till garanti under down 5 Ås avind.

Garantin gäller oncast för Förbunderepubliken Tyskland eller i de lander där den regiona centalkdistributionspadnem befirner og som kompleitering till de legstadgade fineskrifter som gäller i resp. land. Kontakta din kontaktperson vid den regiona kundljäraten eller vänd dig till serviceadressen som anges neden.

FURG GARANTIBEVIS

1. Tildens at. av port product skurle vane fejbebednet, yder at 5 Ås garanti på det i velkoinningen namnte product. Garantportiden på 5 år begyander, när risikoen går over på kaber, eller när produktet overtrages til kunden. For at kunne stieto krav på garantien er det en fondsetning, at produktet er blevet antemligt vedgelhold i herhold til belenningslednings ansvanninger, samt at produktet se blevet annandt konsid i oesensabhemmelas med iets formål.

⑤ Förbehåll för tekniska förändningar

Eftertryck eller annan duplicering av dokumentation och medföljande unserlag för produkter, även utdrag. är endest tillåter med uttryckligt tillstånd från ISG GmbH.
