BRUKSANVISNING ATKS 800 Alpha Tools

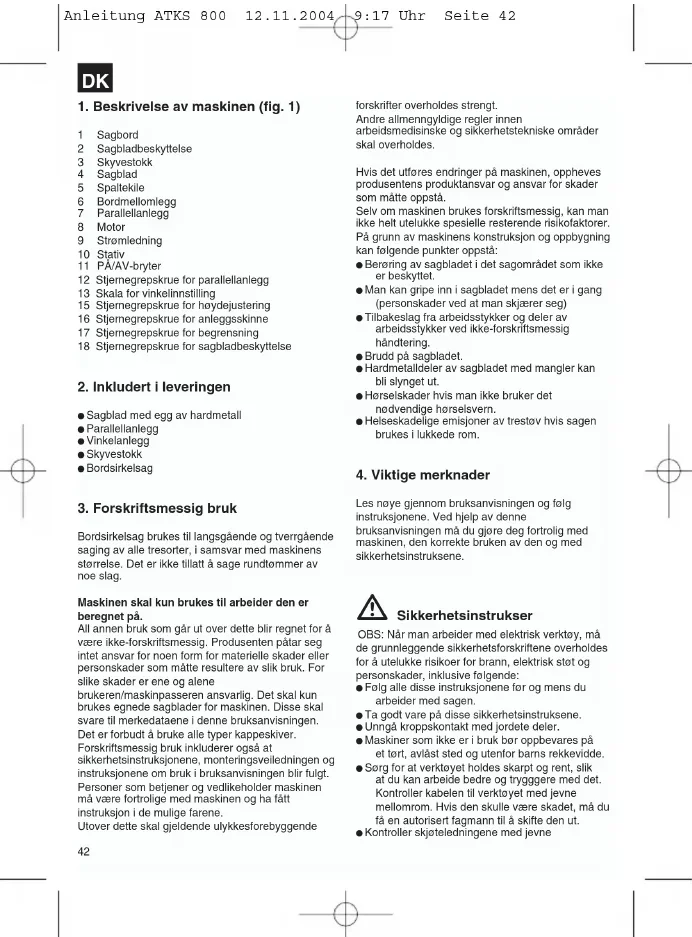

1. Beskrivelse av maskinen (fig. 1)

1 Sagbord
2 Sagbladbeskyttelse
3 Skyvestokk
4 Sagblad
5 Spaltekile
6 Bordmellomlegg
7 Parallellanlegg
8 Motor
9 Strømledning
10 Stativ
11 PA/AV-bryter
12 Stjernegrepskrue for parallellanlegg
13 Skala for vinkelinnstilling
15 Stjernegrepskrue for høydejustering
16 Stjernegrepskrue for anleggsskinne
17 Stjernegrepskrue for begrensning
18 Stjernegrepskrue for sagbladbeskyttelse

2. Inkludert i leveringen

● Sagblad med egg av hardmetall
- Parallellanlegg
• Vinkelanlegg
■ Skyvestokk
• Bordsirkelsag

3. Forskriftsmessig bruk

Bordsirkelsag brukes til langsgående og tverrgående saging av alle tresorter, i samsvar med maskinens størrelse. Det er ikke tillatt å sage rundtømmer av noe slag.

Maskinen skal kun brukes til arbeider den er beregnet på.

All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/maskinpasseren ansvarlig. Det skal kun brukes egnede sagblader for maskinen. Disse skal svare til merkedataene i denne bruksanvisningen. Det er forbudt å bruke alle typer kappeskiver. Forskriftsmessig bruk inkluderer også at sikkerhetsinstruksjonene, monteringsveiledningen og instruksjonene om bruk i bruksanvisningen blir fulgt. Personer som betjener og vedlikeholder maskinen må være fortrolige med maskinen og ha fått instruksjon i de mulige farene.

Utover dette skal gjeldende ulykkesforebyggende

42

forskrifter overholdes strengt.

Andre allmenngyldige regler innen

arbeidsmedisinske og sikkerhetstekniske områder skal overholdes.

Hvis det utføres endringer på maskinen, oppheves produsentens produklansvar og ansvar for skader som måtte oppstå.

Selv om maskinen brukes forskriftsmessig, kan man ikke helt utelukke spesielle resterende risikofaktorer. På grunn av maskinens konstruksjon og oppbygning kan følgende punkter oppstå:

• Berøring av sagbladet i det sagområdet som ikke er beskyttet.
  ● Man kan gripe inn i sagbladet mens det er i gang (personskader ved at man skierer seg)
• Tilbakeslag fra arbeidsstykker og deler av arbeidsstykker ved ikke-forskriftsmessig håndtering.
  ● Brudd på sagbladet.
• Hardmetalldeler av sagbladet med mangler kan bli slynget ut.
• Hørselskader hvis man ikke bruker det nødvendige hørselsvern.
• Helseskadelige emisjoner av trestøv hvis sagen brukes i lukkede rom.

4. Viktige merknader

Les nøye gjennom bruksanvisningen og følg instruksjonene. Ved hjelp av denne bruksanvisningen må du gjøre deg fortrolig med maskinen, den korrekte bruken av den og med sikkerhetsinstruksene.

Sikkerhetsinstrukser

OBS: Når man arbeider med elektrisk verktøy, må de grunnleggende sikkerhetsforskriftene overholdes for å utelukke risikoer for brann, elektrisk støt og personskader, inklusive følgende:

• Følg alle disse instruksjonene før og mens du arbeider med sagen.
• Ta godt vare på disse sikkerhetsinstruksene.
• Unngå kroppskontakt med jordete deler.
• Maskiner som ikke er i bruk bør oppbevares på et tørt, avlåst sted og utenfor bams rekkevidde.
• Sørg for at verktøyet holdes skarpt og rent, slik at du kan arbeide bedre og trygggere med det. Kontroller kabelen til verktøyet med jevne mellomrom. Hvis den skulle være skadet, må du få en autorisert fagmann til å skifte den ut.
• Kontroller skjøteledningene med jevne

DK

mellomrom og skift dem ut hvis de er blitt skadet.

- Utendørs må du kun bruke hertil godkjente og tilsvarende merkede skjøteledninger.

- Vær oppmerksom på det du gjør. Ta i fatt med arbeidet på fornuftig måte. Ikke bruk verktøyet hvis du er trett.

- Ikke bruk verktøy hvor det ikke er mulig å slá bryteren på og av.

- Advarsel! Hvis du benytter andre redskaper eller annet tilbehør, kan del være fare for personskader.

- Trekk alltid ut nettstøpslet når det skal utføres justeringer og vedlikeholdsarbeider.

- GI sikkerhetsinstruksjonene videre til alle personer som arbeider med maskinen.

- Ikke bruk sagen til å sage ved med.

- Ikke bruk sagen til tverrkapping av rundtømmer. - Forsiktig ! På grunn av det roterende sagbladet er det fare for å skade hender og fingre.

- Maskinen er utstyrt med en sikkerhetsbryter (11) som forhindrer at den startes igjen eller svikt på spønningen.

- For du setter maskinen i drift, må du kontrollere at spenningen på maskinens merkeplate stemmer overens med nettspenningen.

- Hvis det kreves bruk av en skjøteledning, må du forvisse deg om at skjøteledningens tverrsnitt er tilstrekkelig stort for sagens strømforbruk. Minste tverrsnitt 1 mm ^2

- Kabeltrommelen skal kun brukes i avrullet tilstand.

- Ikke bær sagen etter nettkabelen.

● strømledninger med feil eller skader.

- Bruk ikke kabelen til å trekke støpslet ut av stikkontakten. Utsett ikke kabelen for varme, olje og skarpe kanter.

- Ikke utsett sagen for regn og ikke bruk maskinen i fuktige eller våte omgivelser.

● Sørg for god belysning.

- Når man arbeider utendørs, anbefales det å sklisikkert skotøy.

- Sagen skal ikke brukes i nærheten av brennbare væsker eller gasser.

- Bruk egnede arbeidsklær! Vidtsittende klær eller smykker kan bli revet med av det roterende sagbladet.

- Unngå å innta unomale holdninger med kroppen.

- Personer som betjener maskinen må være minst 18 år gamle, personer under utdanning minst 16 år gamle, sistnevnte imidlertid kun under tilsyn.

- Uorden i arbeidssonen kan føre til ulykker.

- Ikke la andre personer berøre verktøyet eller nettkabelen, spesielt ikke barn. Hold slike personer på avstand fra arbeidsplassen.

• Hold barn på avstand fra en maskin som er koplet til nettet.
• Hold arbeidsplassen fri for treavfall og deler som ligger og slenger.
• Oppmerksomheten til personer som arbeider med maskinen må ikke avledes.
• Vær oppmerksom på motorens og sagbladets dreieretning.
• Sagbladene (4) må ikke under noen omstendighet bremses ved at man presser mot dem fra siden etter at drivverket er slått av.
• Monter kun skarpe sagblader (4) som er fri for sprekker og deformasjoner.
• Ikke bruk sirkelsagblader (4) av høylegert hurtigstål (HSS -stål).
• Det er ikke tillatt å demontere eller sette ut av funksjon sikkerhetsanordningene (2, 5) på maskinen.
• Brug kun savklinger, som anbefales af producenten, og som imødekommer kravene i EN 847-1-standarden. Ved skift af savklinge må snitbredden ikke være mindre og savklingens stammetykkelse ikke være større end tykkelsen af klovekilen – sæt et skill op med denne oplysning.
• Sagblader (4) med feil må skiftes ut øyeblikkelig.
• Ikke bruk sagblader som ikke svarer til de merkedata som er angitt i denne bruksanvisningen.
• Man må kontrollere at alle anordningene (2, 15) som dekker til sagbladet, fungerer upåklagelig
  ● Nedslidte bordindsatser skal skiftes ud.
• OBS: Det er ikke tillatt å utføre innskjæringer med denne sagen.
• Sikkerhetsanordninger med skader eller feil må skiftes ut umiddelbart.
• Spaltekilen (5) er en viktig sikkerhetsanordning som fører arbeidsstykket og forhindrer at skjærefugen bak sagbladet lukkes og at arbeidsstykket slår tilbake. Vær oppmerksom på spaltekilens tykkelse. Spaltekilen må ikke være tynnere enn sagbladlegemet og ikke tykkere enn bredden på sagbladets skjærefuge.
  ● Under hver arbeidsgang må beskyttelsesdekslet (2) være senket ned på arbeidsstykket.
• Det er Ivingende nødvendig å bruke en skyvestokk (3) (bredde mindre enn 120 mm) ved langsgående saging av smale arbeidsstykker. Skydestokken eller håndtaget til skydelræ skal
  opbevares ved maskinen, har de ikke er i brug.
• Ikke sag arbeidsstykker som er for små til at man kan holde dem trygt med hånden.
• Under tilskjæring av smale trestykker må parallellanlegget spennes fast på høyre side av sagbladet.
• Arbeidsstillingen må alltid være på siden av

DK

sagbladet.

• Ikke belast maskinen så mye at den stanser.
• Press alltid arbeidsstykket hardt ned mot arbeidsplaten (1).
  ● Pass på at avkappede trestykker ikke blri grepet av sagbladets tannkrans og slynget ut til siden.
• Tilbakeslag av arbeidsstykker og deler av arbeidsstykker.
• Når man arbeider utendørs, anbefales det å sklisikkert skotøy.
• Alle verne- og sikkerhetsinnretninger må monteres igjen straks etter at reparasjon eller vedlikehold er ferdig avsluttet.
• Produsentens sikkerhets-, arbeids- og vedlikeholdsinstruksjoner, og de dimensjoner som er angitt i de tekniske data, må overholdes.
• Gjeldende ulykkesforebyggende forskrifter og andre, alliment anerkjente sikkerhetstekniske regler må overholdes.
  ● Ta hensyn til yrkessamvirkets instruksjonshefter (VBG 7j).
• Under alle arbeider skal støvsuger-innrotningen tilkoples. Operatoren skal være informeret om de betingelser, som har indflydelse på støvdannelsen, f.eks. typen af det materiale, der skal bearbejdes (oplysning og kilde), omfang og konsekvens af lokal udskillelse og den rigtige indstilling af kapper/ledeplader/føringer
• Sagen skal kun brukes med et egnet avsugsanlegg eller standard industristøvsuger.
• Skjøteledning utendørs: Utendørs må du kun bruke hertil godkjente og tilsvarende merkede skjøteledninger.
• Du mà aldri fjeme löse fliser, spon eller inneklemte tredeler mens sagbladet n
• Slå alltid av maskinen for å utbedre feil eller for å fjerne trestykker som har klemt seg fast. Trekk ut nettstøpslet.
• Skift ut bordmellomlegget (6) når sagespalten er blitt utvidet. Trekk ut nettstøpslet.
  ● Bordsirkelsagen må koples til en 230 V jordet stikkontakt med en minste sikring på 10 A.
• Ikke bruk maskiner med lav ytelse til tunge arbeider.
• Ikke bruk kabelen til formål den ikke er beregnet på!
• Sørg for å stå stabilt og hold alltid likevekten.
• Kontroller verktøyet for eventuelle skader!
• Kontroller sikkerhetsanordningene eller deler med eventuelle lette skader omhyggelig for upåklagelig og forskriftsmessig funksjon før du fortsetter bruken av verktøyet.
• Kontroller om funksjonen til bevegelige deler er upåklagelig, at delene ikke har kilt seg fast eller er blitt skadet. Alle deler må være korrekt monterte og oppfylle alle gjeldende krav, slik at

man er garantert at verktöyet fungerer upåklagelig under drift.

• Skadete sikkerhetsanordninger og deler må umiddelbart repareres eller skiftes ut forskriftsmessig av et autorisert spesialisert verksted, hvis det ikke er opplyst om noe annet i bruksanvisningen.
• Få et kundeserviceverksted til å skifte ut skadede brytere.
• Dette verkloyet svarer til gjeldende sikkerhetsforskrifter. Reparasjoner skal kun utføres av en autorisert elektriker. Det skal brukes original-reservedeler. I motsatt fall kan det oppstå ulykker for brukerne.
• Om nødvendigt benyttes passende personligt beskyttelsesudstyr. Det kan f.eks. være:
• Høreværn for at modvirke risikoen for arbejdsbetinget høreskade.
• Åndedrætsværn for at modvirke risikoen for indånding af farligt stov
• Handsker til håndtering af savklinger og ru matorialer. Savklinger skal altid opbevares i praktisk transportbeholder.

OBS! Fare for personskader! Ikke grip inn i sagbladet mens det er i gang.

Bruk øyebeskyttelse

Bruk hørselsvern

Bruk støvmaske

Støyemisjonsverdier

- Støyen til denne sagen blir målt i henhold til DIN EN ISO 3744; 11/95, E DIN EN 31201; 6/93, ISO 7960 tillegg A; 2/95. Maskinens støy på arbeidsplassen kan overskride 85 dB (A). I et slikt tilfelle er det nødvendig å treffe hørselsvernstiltak for brukeren. (Bruk hørselsvern!)

Drift Tomgang

Lydtrykknivå LPA 86,8 dB(A) 76 dB(A)

Lydeffektnivå LWA 99,8 dB(A) 89 dB(A)

„De angitte verdiene er emisjonsverdier og må derfor ikke nødvendigvis være sikre faktiske verdier for støy på arbeidsplassen. Selv om det finnes en korrelasjon mellom emisjons- og immisjonsnivåer, kan man ikke avlede pålitelig fra dette om det er nødvendig med ekstra forsiktlighetsregler eller ikke. Faktorer som kan ha innvirkning på det til enhver tid rådene immisjonsnivå på arbeidsplassen inkluderer påvirkningens varighet, de spesielle forhold i arbeidsrommet, andre lydkilder osv., f.eks. antall maskiner og andre tilgrensende arbeidsprosessor. De pålitelige arbeidsplassverdiene kan likeledes variere fra land til land. Denne informasjonen skal imidlertid gjøre brukeren i stand til å kunne foreta en bedre vurdering av fare og risiko.“

5. Tekniske data

Asynkronmotor

230V

Ytelse 600 Watt S2 30 min

Turtall, ubelastel n0 2950 min

Sagblad av hardmetall 200 x 16 x 2,4 mm

Antall tenner 20

Bordstørrelse 500 x 335 mm

Skjærehøyde, maks. 90" 35 mm

Skjærehøyde, maks. 45° 35 mm

Avsugstilkopling ∅ 35 mm

Innkoplingstiden S2 30 min (korttidsdrift) indikerer at motoren med nominell ytelse (600 W) kun skal bestastes kontinuerlig i den tiden (30 min) som er angitt på merkeplaten. Imotsatt fall vil den bli overopphetet. I lapet av pausen avkjøles motoren til opprinnelig temperatur igjen.

6. Før maskinen tas i bruk

- Maskinen má installeres så den står stabilt, dvs. på en arbeidsbenk eller skrus fast på et fast

understativ.

• For maskinen settes i drift, må alle deksler og sikkerhetsanordninger være montert på forskriftsmessig måte.
• Sagbladet må kunne rotere fritt.
• Når du sager tre som har vært bearbeidet tidligere, må du være oppmerksom på fremmedlegemer som f.eks. spiker eller skruer osv.
• Før du beljener PÅ/AV-bryteren, må du kontrollere at sagbladet er korrekt montert og bevegeligheten til de bevegelige delene.
• For du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

7. Montering

OBS! Trekk alltid ut nettstøpslet før du utfører vedlikeholdsarbeider eller skifter utstyr på sirkelsagen.

7.1 Montering av sagbladet (fig. 2/3)

● OBS! Trekk upålestøpslet
- Fjern dekslet for sponkassen (19) ved å losne festeskruene (20) og vipp den opp.
- Løsne mutteren (21) ved å sette ringnøkkelen (30) på mutteren (21) og holde mot med fronthulinøkkelen (31) på den utvendige flensen (22).
● OBS! Drei mutteren i sagbladets (4) rotasjonsretning.
- Ta av den ytre flensen (22) og trekk det gamle sagbladet (4) på skrått nedover og av fra den indre flensen.
● Rengjør monteringsflensene.
- Monteringen av det nye sagbladet skjer i motsatt rekkefolge.
- OBS! Vær oppmerksom på rotasjonsretningen (se pilen på sagbladet).

7.2 Innstilling av spaltekilen (fig. 4-6)

Ta av sagbladbeskyttelsen (2) (se 7.3)
● Fjern bordmellomlegget (6) (se 7.4)
● Løsne de to skruene (24)
- Innstill spaltekilen (5) slik at avstanden mellom sagbladet (4) og spaltekilen (5) er 3 - 5 mm. (se flg. 6)
- Spaltekilen (5) må i langsgående retning være på linie med sagbladet (4).
● Stram de to skruene (24) igjen.
- Innstillingen av spaltekilen må kontrolleres etter hvert sagbladskift.

DK

7.3 Montering av sagbladbeskyttelsen(fig. 4)

• Sett sagbladbeskyttelsen (2) på spaltekilen (5) og rett den ut.
• Stikk fingerskruen (18) gjennom hullet i sagbladbeskyttelsen (2) og i spaltekilen (5) og lås den fast med mutteren.
• Demonteringen skjer i motsatt rekkefølge.

7.4 Utskiftning av bordmellomlegget (fig. 4)

● OBS: Trekk ut nettstøpsletll
● Fjern de seks skruene (23)
● Ta av sagbladbeskyttelsen (2) (se 7.3)
● Ta det utslitte bordmellomlegget (6) opp og ut.
- Monteringen av det nye bordmellomlegget skjer i motsatt rekkefølge.

8. Betjening

8.1 Slå på og av (fig. 1)

• Sagen kan slås på ved at man trykker den grønne bryteren (1).
• Den røde tasten (0) må trykkes for å slå sagen av igjen.

8.2 Parallellanlegg

8.2.1 Anleggshøyde (fig. 7/8)

• Parallellanlegget (7) som fulgte med i leveringen er utstyrt med to ledeflater med ulik høyde.
• Alt etter tykkelsen på materialene som skal sages, må man bruke anleggsskinne (25) i henhold til fig. 7 for tykt materiale og i henhold til fig. 8 for tynt materiale.
• Når man vil omstille anleggshøyden, må man løsne de to fingerskruene (16) og trekke anleggsskinnen (25) av fra holdeskinnen (26).
• Vri anlegsskinnen (25) 90° mot venstre eller høyre, alt etter hvilken anleggshøyde du behøver, og stikk den inn på holdeskinnen (26) igjen.
  ● Stram fingerskruen (16).

8.2.2 Anleggslengde (fig. 7/8)

- For å unngå at materialet som sages kiler seg fast, må alltid anleggsskinnen (25) skyves til forkanten av sagbordet (1) og fikseres med de to fingerskruene (16). (se 8.2.1)

8.2.3 Anleggsbredde (fig. 8)

• Ved langsgående saging av tredeler må parallellanlegget brukes (7).
• Skyv parallellanlegget (7) inn på høyre eller venstre side av sagbordet (1).
• Ved hjelp av skalaen (b) på sagbordet (1) kan parallellanlegget (7) innstilles på det ønskede målet.
• Stram de to vingeskruene (12) for å fiksere parallellanlegget (7).

8.3 Innstilling av vinkel (fig. 9/10)

● Løsne fastspenningshåndtakene (15).
- Ved å skyve de to fastspenningshåndtakene (16) kan sagbladet (4) innstilles på ønsket vinkelmål (se skalaen (13)).
● Stram fastspenningshåndtakene (15) igjen.

9. Drift

Vi anbefaler å utføre en pøvesaging etter hver ny innstilling for å kontrollere de innstilte målene. Når du har startet sagen, må du vente til sagbladet har fått maksimal hastighet før du starter utførelsen av sagingen.

Lange arbeidsstykker skal sikres mot å tippe ned ved slutten av sagingen (f.eks. ved hjelp av avrullingsstativ etc.).

Vær forsiktig idet du skjærer inn i materialet.

9.1 Saging av smale arbeldsstykker (bredde mindre enn 120 mm) (fig. 11)

• Innstill parallellanlegget (7) i samsvar med den tiltenkle bredden på arbeidsstykket.
• Skyv arbeidsstykket framover med begge hender. I området ved sagbladet (4) er det tvingende nødvendig å bruke skyvestokken (3). (Inkludert i leveringen!)
• Skyv alltid arbeidsstykket helt igjennom til enden av spaltekilen (5).
• OBS! Ved korte arbeidsstykker skal skyvestokken allerede benyttes ved start av sagingen.

9.2 Saging av svært smale arbeldsstykker (bredde mindre enn 30 mm) (fig. 12)

• Parallellanlegget (7) skal innstilles på arbeidsstykkets tilskjæringsbredde.
• Press arbeidsstykket mot anleggsskinnen (25) med skyvetreet (d) og skyv arbeidsstykket med skyvestokken (3) helt igjennomg fram til enden

av spaltekilen (5).

behøves

(à få kjøpt hos spesialiserte forhandlere)

9.3 45° - saging av mindre arbeidsstykker (fig. 13)

Det er kun tillatt å utføre 45°-saging ved hjelp av parallellanlegget (7) og vinkelanlegget (14).

● Skyv vinkelanlegget (14) inn i parallellanleggets (7) anleggsskinne (25).
- Innstill parallellanlegget (7) på den ønskede lengden for arbeidsstykket og spenn det fast.
● Legg arbeidsstykket inn i vinkelanlegget (14).
- Start sagen og skyv vinkelanlegget (14) sammen med trestykket langs anleggsskinnen (25) inn I sagbladet (4).
- Slá sagen av när sagingen er utfört.

9.4 Tverrgående saging (fig. 14)

Tverrgående saging skal kun utføres ved hjelp av parallellanlegget (7) og vinkelanlegget (14). Det er tillatt å sage trestykker med en maks. lengde på 160 mm, mellom parallellanlegget (7) og sagbladet (4), og en maks. bredde på 70 mm.

• Skyv vinkelanlegget (14) inn i parallellanleggets (7) anleggsskinne (25).
• Innstill parallellanlegget (7) på ønsket arbeidsstykkelengde og spenn det fast.
  ● Legg arbeidsstykket inntil foran vinkelanlegget (14).
• Slå sagen på og skyv vinkelanlegget (14) sammen med trestykket langs anleggsskinnen (25) og inn mot sagbladet (4) ved hjelp av skyvestlokken (3).
• Slå sagen av när sagingen er utført.

10. Vedlikehold

• Støv og smuss skal fjemes fra maskinen med jevne mellomrom. Det er best å utføre rengjøringen med trykkluft eller med en klut.
• Ikke bruk etsende midler til rengjøringen av kunststoffet.

11. Bestilling av reservedeler

Når man bestiller reservedeler, bør folgende opplysninger angis:

• Maskintype
  ● Maskinens artikkelnummer
  ● Maskinens identifikasjonsnummer
• Reservedelsnummeret til den reservedel som

|

\$207-11, Skariny av

BY-220023 Minsk

Tel [phone], Fax [phone]
