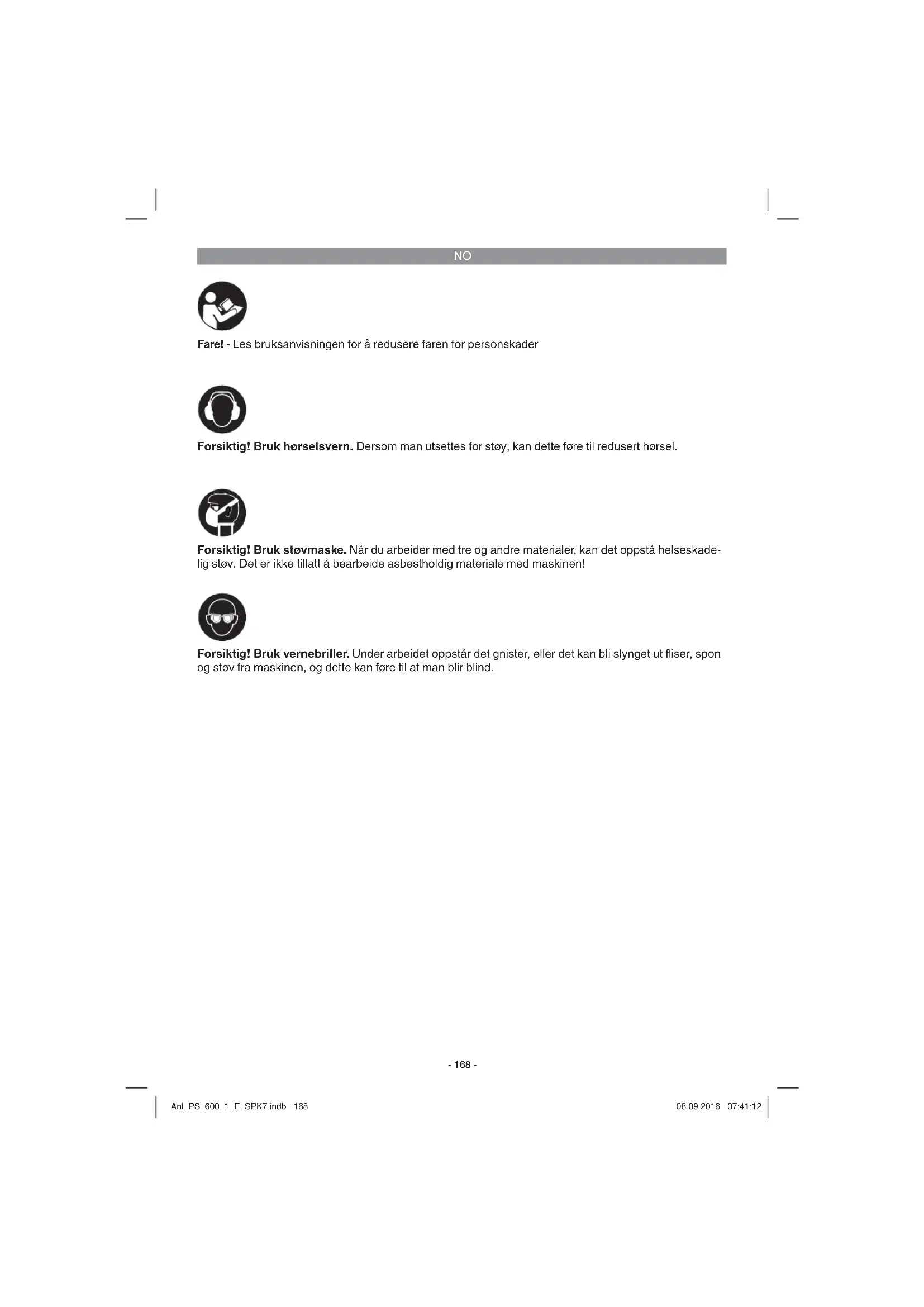

Fare! - Les bruksanvisningen for å redusere faren for personskader Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fl iser, spon og støv fra maskinen, og dette kan føre til at man blir blind. Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskade- lig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen! Anl_PS_600_1_E_SPK7.indb 168Anl_PS_600_1_E_SPK7.indb 168 08.09.2016 07:41:1208.09.2016 07:41:12NO

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Du fi nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet! Fare! Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og

innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1/2)

1. Fingerskrue for regulering av turtall

8. Vendebryter for pendelbevegelse

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvit- tering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Stikksagen er beregnet på saging av tre, jern, jernfrie metaller og kunststoff er ved hjelp av pas- sende sagblad. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, Anl_PS_600_1_E_SPK7.indb 169Anl_PS_600_1_E_SPK7.indb 169 08.09.2016 07:41:1208.09.2016 07:41:12NO

eller blir brukt til arbeider som kan likestilles med en slik bruk.

Vekt: ...........................................................2,1 kg Fare! Støy og vibrasjoner Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745. Lydtrykknivå L

..............................................3 dB Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745. Håndtak Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Støttehåndtak Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll- prosedyre og kan endre seg, avhengig av hvor- dan og til hva elektroverktøyet brukes, og i unn- takstilfeller kan emisjonen ligge over angitt verdi. Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet. Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belast- ningen. Begrens støyutviklingen og vibrasjonene til et minimum!

Bruk bare forskriftsmessige maskiner uten skader.

Vedlikehold og rengjør maskinen med jevne mellomrom.

Tilpass din arbeidsmåte maskinen.

Sørg ved behov for å få maskinen undersøkt.

Bruk hansker. Forsiktig! Resterende risikoer Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

2. Hørselsskader dersom man ikke bruker egnet

3. Helseskader som kan resultere av vibrasjo-

nene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

nBeskyttelsesdekslet (15) beskytter for utilsiktet berøring av sagbladet, men tillatter likevel at man kan holde øye med skjæreom- rådet.

Sagbladets tenner er svært skarpe.

Trekk skruene (a) forsvarlig til med den ved- lagte unbrakonøkkelen.

Sagbladets tenner må peke i skjæreretnin- gen. Pass på at sagbladet sitter i styresporet (b) i sagbladholderen (14) og løperullen.

Demonteringen av sagbladet utføres i motsatt rekkefølge.

5.3 Montering av parallellanlegget

Parallellanlegget (11) gjør deg i stand til å utføre parallelle skjæringer.

Løsne de to fastspenningsskruene (13) som er plassert på fotplaten (7).

Skyv deretter parallellanlegget (11) inn i førin- gene på fotplaten (7). Du kan montere par- allellanlegget (11) på både venstre og høyre side av maskinen.

Styrelisten skal alltid innrettes mot undersi- den. Fastsett den nødvendige avstanden ved hjelp av parallellanleggets (11) måleskala og trekk fastspenningsskruene (13) til igjen.

5.4 Innstilling av fotplaten for gjæringssnitt

Løsne skruene for fotplaten (16) på undersi- den av den regulerbare fotplaten (7) ved hjelp av unbrakonøkkelen (4) (figur 4).

Trekk fotplaten (7) lett framover. Fotplaten kan nå settes i en vinkel på inntil 45° mot venstre eller mot høyre.

Dersom nå fotplaten (7) skyves bakover igjen, så fungerer dette bare i de låseshakkene som befinner seg ved 0°, 15°, 30° og 45°. Disse er avmerket på gradskalaen for fotplaten (9) (figur 5). Sett fotplaten i korrekt posisjon og trekke til skruen for fotplaten (16).

Fotplaten (7) kan imidlertid også uten videre stilles inn på et annet vinkelmål. Trekk i denne forbindelse fotplaten (7) framover, still inn ønsket vinkel og trekk til igjen skruen for fot- platen (16).

5.5 Adapter for sponavsug (fi gur 6)

Stikksagen er utstyrt med en adapter for tilkopling av støvavsug. Adapteren settes på stikksagen og festes ved at den dreies fast. Enhver type støvsu- ger kan koples til avsugingsadapteren. Pass på at maskinene forbindes lufttett med hverandre. Støv som oppstår under arbeidet, kan være farlig. Følg sikkerhetsinstruksene.

PÅ/AV-bryteren (3) kan låses med fastspennings- knappen (2) under drift. Trykk PÅ/AV-bryteren (3) kort inn for å deaktivere.

6.3 Elektronisk forhåndsinnstilling av

turtallet (fi gur 8/pos. 1) Ønsket turtall kan forhåndsinnstilles med turtalls- regulatoren. Drei turtallsregulatoren i PLUSS-ret- ningen for å øke turtallet. Drei turtallsregulatoren i MINUS-retnignen for å redusere turtallet. Hvilket slagtall som er egnet, vil variere alt etter aktuelt materiale og arbeidsforhold. De allmenne reglene for skjærehastighet under avsponende arbeider gjelder også her. Med fi ner sagblader kan du generelt arbeide med høyere slagtall; større sagblader krever lavere hastigheter. Posisjon 1-2 = lavt slagtall (for stål) Posisjon 3-4 = middels slagtall (for stål, bløttme- tall, kunststoff ) Posisjon 5-6 = høyt slagtall (for mykt tre, hardtre, bløttmetall, kunststoff )

På vendebryteren for pendelbevegelsen (8) kan styrken på sagbladets (12) pendelbeve- gelse under slaget stilles inn.

skal arbeide med. Sett vendebryteren for pendelbevegelse (8) i en av posisjonene nedenfor: Posisjon 0 = ingen pendelbevegelse Materiale: Gummi, keramikk, aluminium, stål Bemerkning: For fi ne og rene skjærekanter, tynne materialer (f.eks. blikkplater) og harde ma- terialer. Posisjon 1 = liten pendelbevegelse Materiale: Kunststoff , tre, aluminium Bemerkning: For harde materialer Posisjon 2 = stor pendelbevegelse Materiale: Tre Posisjon 3 = stor pendelbevegelse Materiale: Tr e Bemerkning: For myke materialer og saging i fi berretningen Den beste kombinasjonen av turtalls- og pendel- bevegelsesinnstilling avhenger av det materialet som det arbeides med. Vi anbefaler å fi nne fram til en ideell innstilling ved hjelp av en prøvesaging på et restestykke som skal kasseres.

6.5 Utføring av saginger

Kontroller at PÅ/AV-bryteren (3) ikke er tryk- ket inn. Først deretter kan du kople nettplug- gen til en egnet stikkontakt.

Bruk bare forskriftsmessige sagblader uten skader. Skift umiddelbart ut sløve, bøyde sag- blader eller sagblader med sprekker.

Plasser fotplaten flatt på arbeidsstykket som skal bearbeides. Slå stikksagen på.

Under saging i metall bør skjærelinjen smøres med et egnet kjølemiddel.

6.6 Sage ut områder (fi gur 10)

Bor et 10 mm stort hull med en boremaskin in- nenfor det området som skal sages ut. Før sagbladet inn i dette hullet og begynn utsa- gingen av det ønskede området.

6.7 Utføring av parallellskjæringer

Følg instruksjonene i punkt 6,5.

Utfør sagingen som vist på figur 11.

Følg instruksjonene i punkt 6.5.

Utfør sagingen som vist på figur 12.

7. Utskiftning av nettkabelen

Fare! Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsen- tens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Fare! Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elekt- risk støt.

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_PS_600_1_E_SPK7.indb 174Anl_PS_600_1_E_SPK7.indb 174 08.09.2016 07:41:1308.09.2016 07:41:13NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* Kullbørster, styrerulle Forbruksmateriale/ forbruksdeler* Sagblader Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_PS_600_1_E_SPK7.indb 176Anl_PS_600_1_E_SPK7.indb 176 08.09.2016 07:41:1308.09.2016 07:41:13IS
