BRUGSANVISNING PS 600/1 E Alpha Tools

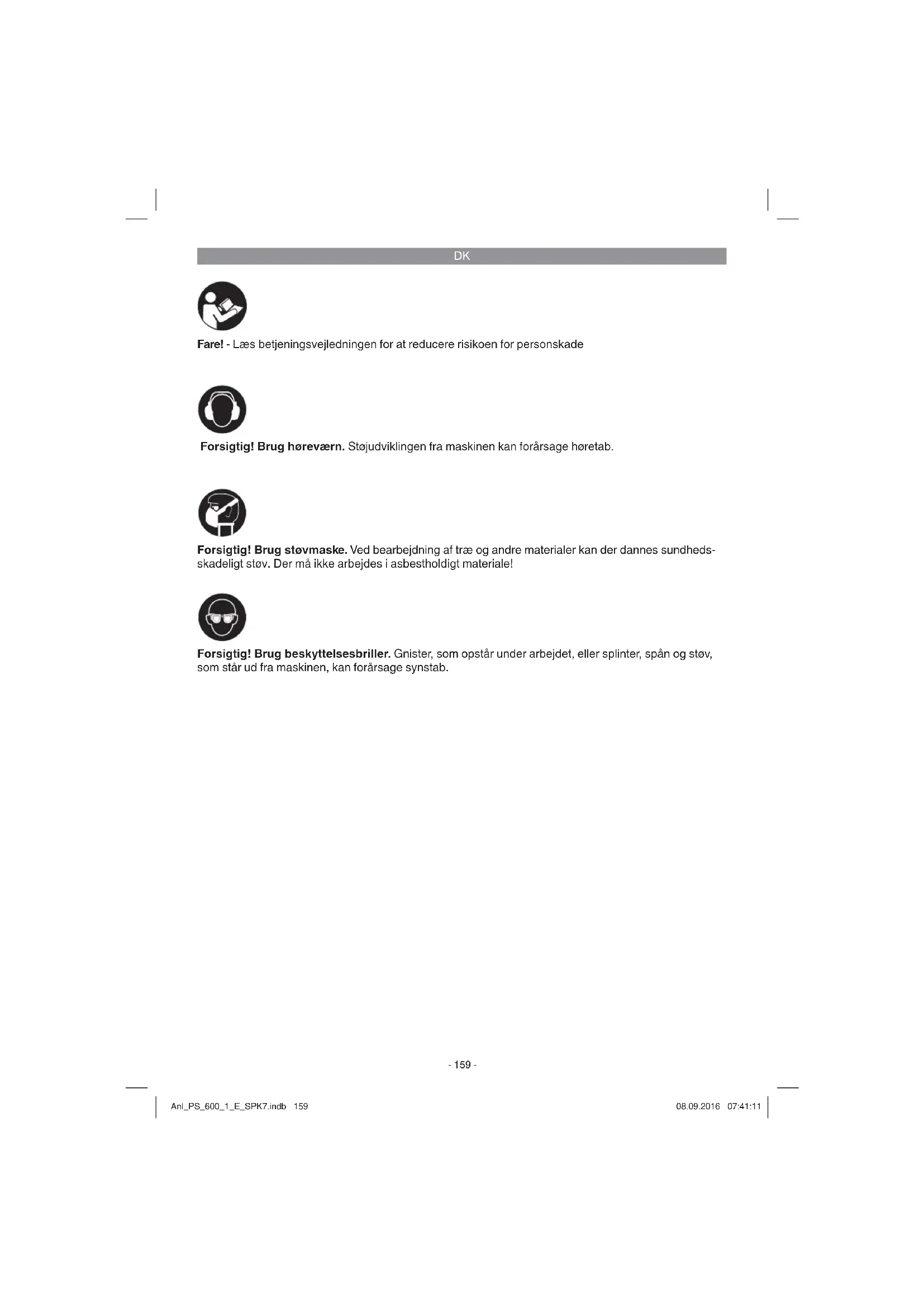

Fare! - Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! Anl_PS_600_1_E_SPK7.indb 159Anl_PS_600_1_E_SPK7.indb 159 08.09.2016 07:41:1108.09.2016 07:41:11DK

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

6. Adapter til spånudsugning

9. Gradskala til sål

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Adapter til spånudsugning

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Stiksaven er beregnet til savning i træ, jern, ikke- jernholdige metaller og kunststof med anvendelse af passende savklinge. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed. Anl_PS_600_1_E_SPK7.indb 160Anl_PS_600_1_E_SPK7.indb 160 08.09.2016 07:41:1108.09.2016 07:41:11DK

Vægt: ..........................................................2,1 kg Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 60745. Lydtryksniveau L

Hjælpegreb Svingningsemissionstal a

Usikkerhed K = 1,5 m/s* Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt.

5. Inden ibrugtagning

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen.

Beskyttelsesafdækningen (15) forhindrer utilsigtet berøring af savklingen (12), samtidig med at udsynet til saveområdet er frit.

Træk stikket ud af stikkontakten, inden du indsætter eller skifter savklinge.

Tænderne på savklingen er meget skarpe.

Løsn skruen (a) på klingeholderen (14) med den medfølgende unbrakonøgle.

Spænd skruen (a) fast med unbrakonøglen.

Fortandingen på savklingen skal pege i skæ- reretningen. Vær sikker på, at savklingen sid- der i føringsnoten (b) til klingeholderen (14) og løberullen.

Savklingen tages af tilsvarende i modsat rækkefølge.

Styreskinnen skal hele tiden være rettet ne- dad. Bestem ud fra parallelanslagets (11) må- leskala den nødvendige afstand, og spænd låseskruerne (13) igen.

5.4 Indstilling af sål til vinkelsnit (fi g. 4-5)

Løsn skruerne til sålen (16) på undersiden af den justerbare sål (7) med unbrakonøglen (4) (fig. 4).

Træk sålen (7) lidt frem. Sålen kan nu hældes 45° mod venstre eller højre.

Skubbes sålen (7) bagud igen, fungerer det kun i anslagspositionerne 0°, 15°, 30° og 45°, som er markeret på gradskalaen til sålen (9) (fig. 5). Bring sålen i den rigtige position, og spænd skruen til sålen (16) fast.

Sålen (7) kan også uden videre indstilles til et andet vinkelmål. Til det formål trækkes sålen (7) frem, den ønskede vinkel indstilles, hvor- efter skruen til sålen (16) spændes fast igen.

5.5 Adapter til spånudsugning (fi g. 6)

Stiksaven er udstyret med en adapter for tilslut- ning til støvsuger. Adapteren sættes på stiksaven og fi kseres ved at dreje. Udsugningsadapteren passer til enhver støvsuger. Sørg for, at forbin- delsen mellem de to enheder er lufttæt. Støv, der opstår under arbejdet, kan udgøre en sundheds- fare. Følg alle sikkerhedsanvisninger.

Tænd: Tryk på tænd/sluk-knappen Sluk: Slip tænd/sluk-knappen

6.2 Låseknap (fi g. 7/pos. 2)

Med låseknappen (2) kan tænd/sluk-knappen (3) fi kseres under drift. Tryk kortvarigt tænd/sluk- knappen (3) ind for at slukke.

6.3 Elektronisk forvalg af omdrejningstal

(fi g. 8/pos. 1) Det ønskede omdrejningstal kan forudindstilles med hastighedsregulatoren. Drej hastighedsregu- latoren i PLUS-retning for at øge omdrejningstal- let, drej hastighedsregulatoren i MINUS-retning for at reducere omdrejningstallet. Det optimale slagantal afhænger af materialet og arbejdsbetin- gelserne. Almindeligt gældende regler for skærehastighed ved spåntagende arbejde gælder også her. Du kan generelt arbejde med et højere slagantal, når du benytter fi nere savklinger; grovere savklin- ger kræver lavere hastigheder. Position 1-2 = Lavt slagantal (til stål) Position 3-4 = Medium slagantal (til stål, blødt metal, kunststof) Position 5-6 = Højt slagantal (til blødt træ, hårdt træ, blødt metal, kunststof)

Skærehastighed, skæreydelse og skæ- remønster kan tilpasses saveemnet. Stil omskifteren til pendulslag (8) på en af følgen- de positioner. Position 0 = Ingen pendulering Materiale: Gummi, keramik, aluminium, stål Anmærkning: Til fi ne skærekanter og skærekan- ter med et rent snit, til tynde (f.eks. blik) og hårde materialer. Anl_PS_600_1_E_SPK7.indb 162Anl_PS_600_1_E_SPK7.indb 162 08.09.2016 07:41:1108.09.2016 07:41:11DK

Position 1 = Moderat pendulering Materiale: Kunststof, træ, aluminium Anmærkning: Til hårde materialer Position 2 = Medium pendulering Materiale: Træ Position 3 = Kraftig pendulering Materiale: Træ Anmærkning: Til bløde materialer og til savning i fi berretningen Den bedste kombination mellem omdrejningstal og pendulslag afhænger af det materiale, der skal saves i. Vi anbefaler at fi nde frem til den ideelle in- dstilling ved prøvesavning på et stykke aff aldstræ.

Tjek, at tænd/sluk-knappen (3) ikke er trykket ind. Nu kan du sætte netstikket i en stikkon- takt.

Savklingen skal være sat i, når du tænder stiksaven.

Brug kun intakte og ubeskadigede savklinger. Stumpe, bøjede eller revnede savklinger skal omgående skiftes ud.

Placer savefoden fladt oven på saveemnet. Tænd for stiksaven.

Ved savning i metal skal savelinien smøres med et egnet kølemiddel.

6.6 Udsavning af områder (fi g. 10)

Bor med en boremaskine et 10 mm stort hul in- den for det område, der skal udsaves. Før savklin- gen ind i hullet, og begynd at save det ønskede område ud.

Se anvisningerne i punkt 6.5.

Se anvisningerne i punkt 6.5.

nettilslutningsledning Fare! Hvis produktets nettilslutningsledning beskadi- ges, skal den skiftes ud af producenten eller den- nes kundeservice eller af person med lignende kvalifi kationer for at undgå fare for personskade.

8. Rengøring, vedligeholdelse og

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_PS_600_1_E_SPK7.indb 164Anl_PS_600_1_E_SPK7.indb 164 08.09.2016 07:41:1208.09.2016 07:41:12DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_PS_600_1_E_SPK7.indb 165Anl_PS_600_1_E_SPK7.indb 165 08.09.2016 07:41:1208.09.2016 07:41:12DK

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kontaktkul, styrerulle, Splitterbeskyttelse Forbrugsmateriale/ forbrugsdele* Savklinger Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig- tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_PS_600_1_E_SPK7.indb 166Anl_PS_600_1_E_SPK7.indb 166 08.09.2016 07:41:1208.09.2016 07:41:12DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_PS_600_1_E_SPK7.indb 167Anl_PS_600_1_E_SPK7.indb 167 08.09.2016 07:41:1208.09.2016 07:41:12NO
