РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PS 600/1 E Alpha Tools

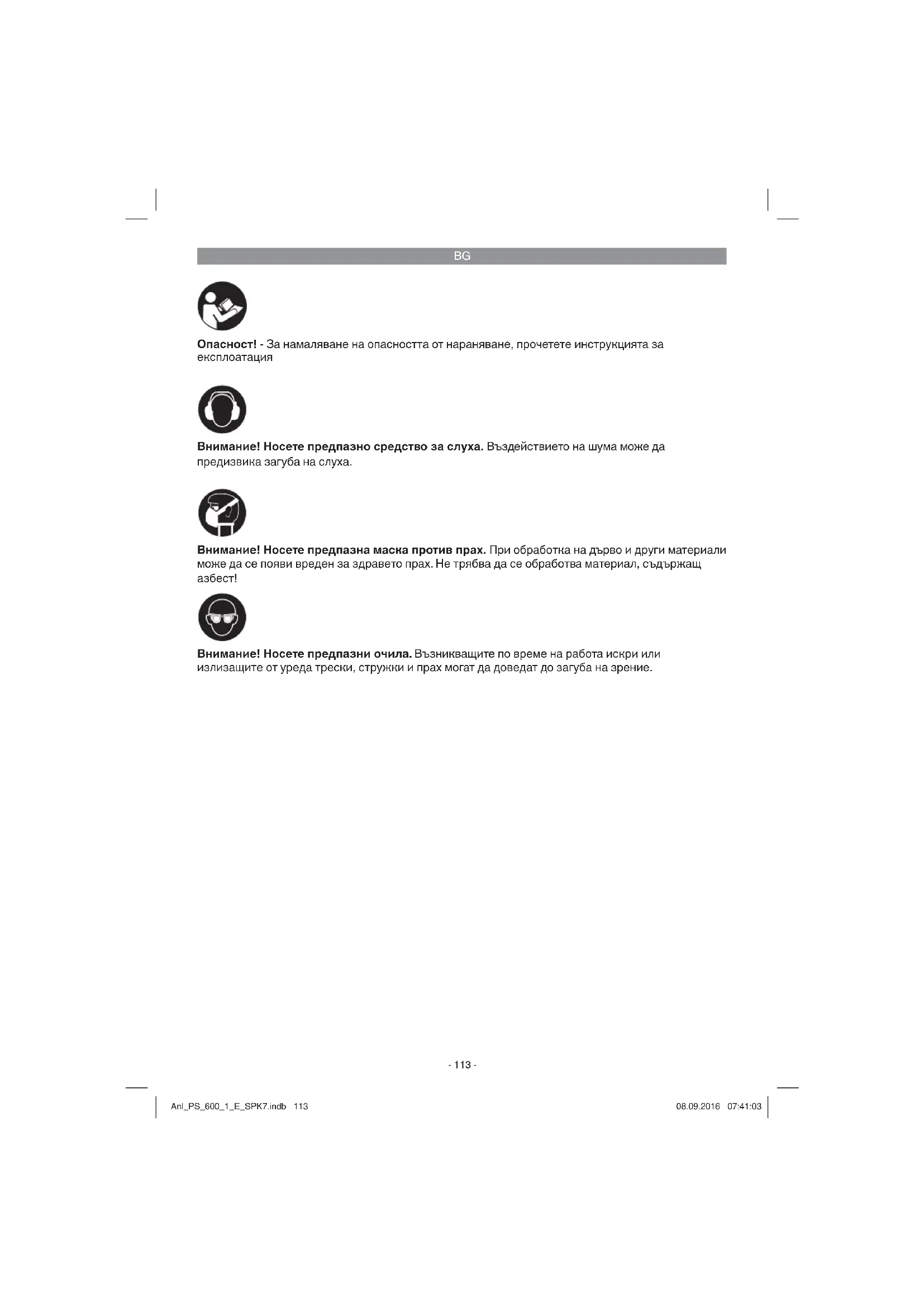

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха. Внимание! Носете предпазни очила. Възникващите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение. Внимание! Носете предпазна маска против прах. При обработка на дърво и други материали може да се появи вреден за здравето прах. Не трябва да се обработва материал, съдържащ

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

1. Инструкции за безопасност

Съответните инструкции за безопасност ще намерите в приложената брошура.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

2. Описание на уреда и обем на

1. Винт с назъбена глава за регулиране на

3. Превключвател включване/изключване

4. Ключ с вътрешен шестостен

6. Адаптер за засмукване на стърготините

7. Регулируем режещ накрайник

8. Превключвател за махален ход

9. Градусна скала за режещия накрайник

10. Направляваща ролка

11. Паралелен ограничител

13. Фиксиращ болт за паралелен ограничител

16. Болт за режещия накрайник

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

По възможност запазете опаковката до изтичане на гаранционния срок.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Ключ за винтове с вътрешен шестостен

Адаптер за изсмукване на стърготини

Успореден ограничител

Оригинално упътване за употреба

Указания за техника на безопасност

3. Употреба по предназначение

Трионът с тясна лента е предназначен за рязане на дърво, желязо, цветни метали и пластмаси при използване на съответен циркулярен диск. Машината трябва да се използва само по предназначението й. Всяка по-нататъшна извън това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякакъв вид отговорност носи потребителят/обслужващото лице, а не производителят. Anl_PS_600_1_E_SPK7.indb 114Anl_PS_600_1_E_SPK7.indb 114 08.09.2016 07:41:0408.09.2016 07:41:04BG

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни

Височина на ходовете: .............................18 мм Дълбочина на рязане дърво: ...................80 мм Дълбочина на рязане пластмаса: ...........20 мм Дълбочина на рязане желязо: ................10 мм Скосен разрез: ............... до 45° (ляво и дясно) Клас защита: ............................................... II/

Шум и вибрация Стойностите за шум и вибрация са получени съгласно EN 60745. Ниво на звуково налягане L

............................................3 dB Носете защита за слуха. Влиянието на шума може да причини загуба

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN

Стойност на емисия на трептения

Допълнителна дръжка Стойност на емисия на трептения

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимост от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност. Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с

Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние. Ограничете образуването на шум и вибрацията до минимум!

Използвайте само безупречно функциониращи уреди.

Поддържайте и почиствайте уреда

Носете уреда при необходимост за

Изключвайте уреда, ако не се използва.

Остатъчни рискове Дори ако обслужвате този електрически инструмент съгласно предписанията, винаги съществуват остатъчни рискове. Могат да възникнат следните опасности във връзка с конструкцията и изпълнението на този електрически инструмент:

1. Увреждане на белите дробове, ако не се

носи подходяща защитна маска против

2. Увреждане на слуха, ако не се носи

подходяща слухова защита.

3. Увреждания на здравето, резултиращи от

вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва. Anl_PS_600_1_E_SPK7.indb 115Anl_PS_600_1_E_SPK7.indb 115 08.09.2016 07:41:0408.09.2016 07:41:04BG

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата. Предупреждение! Преди да предприемете настройки на уреда винаги издърпвайте мрежовия

Защитният капак (15) предпазва от неволно докосване на циркулярния диск (12) и все пак допуска погледа до зоната

Издърпвайте щепсела преди да монтирате или смените циркулярния диск.

Поставете превключвателя за махален ход (8) на позиция 3.

Зъбите на циркулярния диск са много

Разхлабете винт (а) върху държача на циркулярния лист (14), b приложения

Поставете режещия лист (12) във водещия нут (b) на държача на режещия лист (14) до ограничителя.

Системата от зъби на режещия лист трябва да сочи посоката на рязане. Внимавайте за това, режещият лист да стои във водещия нут (b) на приспособлението за закрепване на режещия лист (14) и на ходовата ролка.

Проверете, дали лентата на триона (12) стои здраво в приспособлението за закрепване.

Отстраняването на циркулярния диск става в обратна последователност.

5.3 Монтаж на паралелния ограничител

Паралелният ограничител (11) Ви позволява да извършвате паралелни

Разхлабете двата фиксиращи болта (13), разположени на режещия накрайник (7).

Сега бутнете паралелния ограничител (11) във водачите на режещия накрайник (7). Можете да поставите паралелния ограничител (11) в лявата или в дясната страна на уреда.

Винаги регулирайте направляващата рейка надолу. С помощта на измервателната скала на паралелния ограничител (11) определете нужното разстояние и отново затегнете фиксиращите болтове (13).

5.4 Настройка на режещия накрайник за

отрези под ъгъл (Фиг. 4 - 5)

Разхлабете болтовете за режещия накрайник (16) на долната страна на регулируемия режещ накрайник (7) с ключа с вътрешен шестостен (4) (фиг. 4).

Издърпайте леко напред режещия накрайник (7). Сега режещият накрайник може да се наклони с до 45° наляво или

Когато режещият накрайник (7) отново се бутне назад, това функционира винаги само в намиращите се при 0°, 15°, 30° и 45° ограничителни положения, които са маркирани на градусната скала за режещия накрайник (9) (Фиг. 5). Поставете режещия накрайник в съответната позиция и затегнете болта за режещия накрайник (16).

Режещият накрайник (7) може да бъде регулиран без проблеми и на друг ъгъл. За целта издърпайте напред режещия накрайник (7), настройте желания ъгъл и отново затегнете болта за режещия накрайник (16).

5.5 Адаптер за засмукване на

стърготините (Фиг. 6) Трионът с тясна лента е снабден с адаптер за свързване с прахосмукачка. Адаптерът се поставя на триона с тясна лента и се фиксира чрез въртене. Всяка прахосмукачка може да бъде свързана с адаптера за засмукване. Внимавайте за херметическа връзка на уредите. Образуващият се при работата прах може да бъде опасен. Спазвайте указанията за безопасност. Anl_PS_600_1_E_SPK7.indb 116Anl_PS_600_1_E_SPK7.indb 116 08.09.2016 07:41:0408.09.2016 07:41:04BG

6.1 Превключвател включване/

изключване (Фиг. 7/Поз. 3)

Натиснете превключвателя включване/

Изключване: Освободете превключвателя включване/

С бутона за фиксиране (2) превключвателят включване/изключване (3) може да се се фиксира по време на работа. За да изключите кратко натиснете превключвателя включване/ изключване (3).

6.3 Електронен предварителен избор на

обороти (Фиг. 8/Поз. 1) С регулатора за обороти могат предварително да бъдат настроени желаните обороти. Завъртете регулатора за обороти в посока PLUS, за да увеличите оборотите, завъртете регулатора за обороти в посока MINUS, за да намалите оборотите. Подходящата честота на ходовете зависи от съответния материал и работните условия. Общите правила за скоростта на рязане при режещи работи са валидни и тук. С фини циркулярни дискове можете по принцип да работите с по-висока честота на ходовете; по-грубите циркулярни дискове изискват по-ниски скорости. Позиция 1-2 = Ниска честота на ходовете (за

Позиция 3-4 = Средна честота на ходовете (за стомана, мек метал, пластмаса) Позиция 5-6 = Висока честота на ходовете (за меко дърво, твърди дърво, мек метал,

На превключвателя за махален ход (8) може да се настрои силата на махалното движение на лентата на триона (12) при

Можете да пригодите скоростта на рязане, мощността на рязане и картината на рязане към детайла за обработване. Поставете превключвателя за махален ход (8) на една от следните позиции: Позиция 0 = няма люлеене Материал: Гума, керамика, алуминий,

Забележка: За фини и чисти ръбове на рязане, тънки материали (напр. ламарини) и твърди материали. Позиция 1 = няма люлеене Материал: Пластмаса, дърво, алуминий Забележка: За твърди материали Позиция 2 = средно люлеене Забележка: Дърво Позиция 3 = голямо люлеене Материал: Дърво Забележка: За меки материали и рязане по посока на жилката Най-добрата комбинация от настройка на оборотите и махалните ходове зависи от материала за обработка. Ние препоръчваме винаги да определяте идеалната настройка посредством пробен разрез на отпадъчен

6.5 Извършване на разрез

Уверете се, че превключвателят за включване/изключване (3) не е фиксиран. Едва тогава свържете щепсела с подходящ контакт.

Използвайте само безупречни циркулярни дискове. Веднага сменете изтъпените, изкривените или напукани циркулярни

Наместете крака на триона равно върху детайла за обработка. Включете триона с тясна лента.

Оставете циркулярния диск да се задвижи, докато достигне пълната скорост. След това проведете бавно покрай линията на рязане циркулярния диск. При това упражнявайте само лек натиск върху циркулярния диск.

При рязане на метал линията на рязане трябва да бъде намазана с подходящо охлаждащо средство. Anl_PS_600_1_E_SPK7.indb 117Anl_PS_600_1_E_SPK7.indb 117 08.09.2016 07:41:0408.09.2016 07:41:04BG

6.6 Изрязване на участъци (Фиг. 10)

С бормашина пробийте 10 мм дупка в границите на участъка за изрязване. Вкарайте лентата на триона в тази дупка и започнете да изрязвате желания участък.

6.7 Извършване на паралелни разрези

Монтирайте паралелния ограничител и настройте съответно (виж точка 5.3).

Спазвайте указанията в точка 6.5.

Извършете разреза както е показано на фигура 11.

Настройте съответно ъгъла при режещия накрайник (виж точка 5.4)

Спазвайте указанията в точка 6.5.

Извършете разреза както е показано на фигура 12.

7. Смяна на мрежовия

съединителен проводник

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и

поръчка на резервни части

Преди всички дейности по почистване издърпвайте щепсела.

По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.

Препоръчваме Ви да почиствате уреда директно след всяка употреба.

Почиствайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почистващи препарати или разтворители; те могат да разядат пластмасовите части по уреда. Внимавайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроуреда увеличава риска от електрически удар.

При прекомерно образуване на искри въгленовите четки да се проверят от електроспециалист. Опасност! Въгленовите четки трябва да се подменят само от електроспециалист.

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.4 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_PS_600_1_E_SPK7.indb 119Anl_PS_600_1_E_SPK7.indb 119 08.09.2016 07:41:0408.09.2016 07:41:04BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Въгленови четки, направляваща ролка Консумативни материали/консумативи* Режещи ленти Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай

за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_PS_600_1_E_SPK7.indb 120Anl_PS_600_1_E_SPK7.indb 120 08.09.2016 07:41:0508.09.2016 07:41:05BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_PS_600_1_E_SPK7.indb 121Anl_PS_600_1_E_SPK7.indb 121 08.09.2016 07:41:0508.09.2016 07:41:05BA
