NOTENDAHANDBÓK PS 600/1 E Alpha Tools

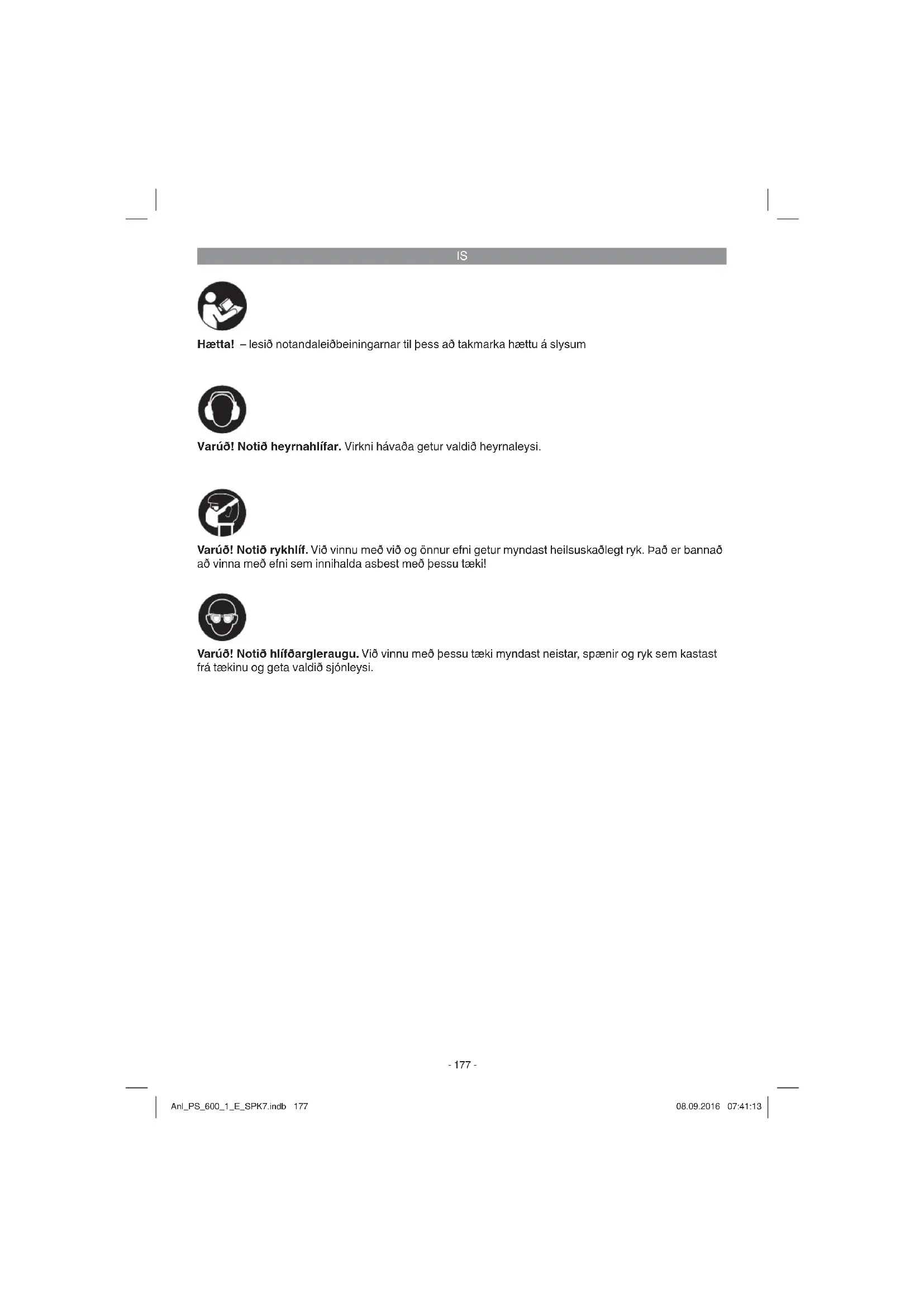

Hætta! – lesið notandaleiðbeiningarnar til þess að takmarka hættu á slysum Varúð! Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Varúð! Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tækinu og geta valdið sjónleysi. Varúð! Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Það er bannað að vinna með efni sem innihalda asbest með þessu tæki! Anl_PS_600_1_E_SPK7.indb 177Anl_PS_600_1_E_SPK7.indb 177 08.09.2016 07:41:1308.09.2016 07:41:13IS

Hætta! Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryg- gisleiðbeiningarnar vandlega. Geymið allar leið- beiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali! Hætta! Lesið öryggisleiðbeiningar og aðrar leiðbei- ningar sem fylgja þessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbei- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2. Tækislýsing og innihald

2.1 Tækislýsing (myndir 1/2)

1. Snúningsrofi fyrir stillingu snúningshraða

9. Gráðuskali fyrir sagarskó

13. Festiskrúfur fyrir langsum stýringu

16. Skrúfa fyrir sagarskó

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið- beiningunum. Ef að hluti vantar, hafi ð þá tafar- laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafi ð með innkaupanótu- na. Vinsamlegast athugið töfl u aftast í leiðbeinin- gunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.

Athugið hvort að allir hlutir fylgi með tækinu.

Yfirfarið tækið og aukahluti þess og athugið hvort að flutningaskemmdir séu að finna.

Geymið umbúðirnar ef hægt er þar til að ábyr- gðartímabil hefur runnið út. Hætta! Tækið og umbúðir þess eru ekki barnaleik- föng! Börn mega ekki leika sér með plastpo- ka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

Þessi stingsög er ætluð til þess að saga við, járn, málma og platefni með notkun viðeigandi sagarblaðs. Þetta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun. Anl_PS_600_1_E_SPK7.indb 178Anl_PS_600_1_E_SPK7.indb 178 08.09.2016 07:41:1408.09.2016 07:41:14IS

Þyngd: .........................................................2,1 kg Hætta! Hávaði og titringur Hávaðagildi og titringsgildi voru mæld eftir staðli- num EN 60745. Hámarks hljóðþrýstingur L

.................................................... 3 dB Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi. Titringsgildi (summa vektora í þremur rýmum) voru mæld samkvæmt staðlinum EN 60745. Haldfang Titringsgildi a

Uppgefi n sveifl ugildi þessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Þessi gildi geta breyst við mismunandi tæki og notkun þeirra, þessi gildi geta þó í sumum tilvikum orðið hærri en þau gildi sem gefi n eru upp af framleiðanda tækisins. Uppgefi n sveifl ugildi er hægt að nota til viðmiðu- nar við önnur lík tæki. Uppgefi ð sveifl ugildi getur auk þess verið notað til þess að áætla álag notanda þess. Takmarkið hávaðamyndun og titring eins og hægt er!

Notið einungis tæki sem eru í fullkomnu ásig- komulagi.

Hirðið um tækið og hreinsið það reglulega.

Lagið vinnu að tækinu.

Ofgerið ekki tækinu.

Látið yfirfara tækið ef þörf er á.

Slökkvið á tækinu á meðan að það er ekki í notkun.

Notið hlífðarvettlinga Varúð! Aðrar áhættur Þó svo að rafmagnsverkfærið sé notað full- komlega eftir notandaleiðbeiningum fram- leiðanda þess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun þess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi

2. Heyrnarskaða ef ekki eru notaðar viðeigandi

3. Heilsuskaðar, sem myndast geta vegna tit-

rings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum þess eða ef ekki er rétt hirt um það.

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins. Viðvörun! Takið tækið úr sambandi við straum áður en að það er stillt.

5.1 Sagarhlíf (mynd 1/ staða 15)

Sagarhlífin (15) hlífir notanda fyrir að komast óviljandi í snertingu við sagarblaðið en leyfir samt notanda að horfa á sögunarstaðinn við vinnu.

5.2 Skipt um sagarblað (mynd 2 / staða 12)

Takið tækið úr sambandi við straum áður en að sett er nýtt sagarblað í sögina og áður en að skipt er um sagarblað.

Setjið pendúlstillingu (8) í stöðu 3.

Tennur sagarblaðsins eru mjög djúpar.

nRennið sagarblaðinu (12) í stýringuna (b) og inn í sagarblaðsfestinguna (14) þar til það kemst ekki lengra.

Herðið aftur festiskrúfurnar (a) með meðfylg- jandi sexkanti.

Tennur sagarblaðsins verða að snúa í sögu- narátt. Gangið úr skugga um að sagarblaðið liggi vel í stýringunum (b), stýrihjólinu og sagarblaðsfestingunni (14).

Gangið úr skugga um að sagarblaðið sitji fast í festingunni (12).

Sagarblaðið er tekið úr söginni eins og íset- ning í öfugri röð.

Langsum stýringin (11) hjálpar við að saga beint langsum.

Losið báðar skrúfurnar (13) á sagarskónum.

Rennið nú langsum stýringunni (11) í stýringarnar á sagarskónum (7). Hægt er að festa langsum stýringuna (11) hægra og vin- stramegin á sögina.

Látið stýrilistann snúa niður á við. Stillið nú langsum stýringuna (11) í rétta stöðu með hjálp kvarðans og herðið síðan festiskrúfurnar (13) aftur.

5.4 Sagarskór stilltur fyrir geirskurð (myndir

Losið skrúfurnar (16) á neðri hlið stillanlegs sagarskós (7) með sexkantinum (4) (mynd 4).

Dragið sagarskóinn (7) örlítið frammávið. Nú er hægt að halla sagarskónum í allt að 45° til hægri og til vinstri.

Ef sagarskónum (7) er rennt aftur afturábak er einungis hægt að stilla sagarskóinn í 0°, 15°, 30° og 45° halla sem skráð eru á gráðukvarða sagarskós (9) (mynd 5). Setjið sagarskóinn í óskaða stöðu og herðið því næst festiskrúfur sagarskós (16).

Þó er hægt að stilla sagarskóinn (7) í hvaða halla sem óskað er eftir. Til þess verður að draga sagarskóinn (7) frammávið, stillið inn réttan halla og herðið því næst festiskrúfur sagarskós (16).

5.5 Millistykki fyrir ryksugun (mynd 6)

Þessi stingsög er úrbúin millistykki til þess að tengja sögina við ryksugun. Millistykkinu er rennt á sögina og það fest með því að snúa því. Hægt er að tengja hvaða ryksugu sem er við sögina. Athugið að tengingin á milli ryksugu og sagar sé loftþétt. Við sögun myndast ryk sem getur verið skaðlegt heilsu. Farið eftir öryggisleiðbeiningun- um.

6.1 Höfuðrofi (mynd 7 / staða 3)

Sög gangsett: Þrýstið á höfuðrofann Slökkt á sög: Sleppið höfuðrofa

6.2 Höfuðrofalæsing (mynd 7 / staða 2)

Með höfuðrofalæsingunni (2) er hægt að festa höfuðrofann (3) í virkri stellingu. Til þess að losa um læsinguna verður einungis að þrýsta stuttlega aftur á höfuðrofann (3).

6.3 Stilling snúningshraða (mynd 8 / staða 1)

Með stillingu snúningshraða er hægt að stilla inn þann snúningshraða sem óskað er eftir. Snúið snúningshraðastillingunni í áttina PLUS til að hækka snúningshraðann og í áttina MINUS til þess að minnka snúningshraða sagarinnar. Stunguhraði sagar er háður því efni sem sagað er í og vinnuaðstæðum. Almennar reglur varðandi sögunarhraða við spónamyndandi sögun gilda hér einnig. Almennt gildir að gott sé að saga með meiri snúningshraða ef að tennur sagarblaðsins eru fíngerðar; við sögum með grófari sagarblöð ætti að velja minni snúningshraða. Staða 1-2 = Lár snúningshraði (fyrir stál) Staða 3-4 = Miðlungs snúningshraði (fyrir stál, mjúkan málms, platefni) Staða 5-6 = Hár snúningshraði (fyrir mjúkan við, harðann við, mjúkan málms og platefni) Anl_PS_600_1_E_SPK7.indb 180Anl_PS_600_1_E_SPK7.indb 180 08.09.2016 07:41:1408.09.2016 07:41:14IS

6.4 Stilling hreyfi stillingar (mynd 9 / staða 8)

Með pendúlstillingu (8) er hægt að stilla hver- su mikil pendúlhreyfing sagarblaðsins (12) er við stungu.

Hægt er að hafa áhrif á sögunarhraða, sögu- nargetu og skurðargæði og laga þessar brey- tur að því efni sem sagað er í. Setjið pendúlstillingu (8) í eina af eftirfarandi stil- lingar: Staða 0 = Engin pendúlhreyfi ng Efni: Gúmmí, keramik, ál, stál Athugið: Fyrir hreina skurði, þunn efni (til dæmis blikkplötur) og hörð efni. Staða 1 = lítil pendúlhreyfi ng Efni: Plastefni, viður ál Athugið: Fyrir hörð efni Staða 2 = Mikil pendúlhreyfi ng Efni: Viður Staða 3 = Mikil pendúlhreyfi ng Efni: Viður Athugið: Fyrir mjúk efni og sögun í trefjaátt Besta stillingin á snúningshraða og pendúlhreyfi n- gu fer eftir því efni sem unnið er með. Við mælum með því að fi nna fullkomna stillingu með því að framkvæma sögun í afganga og prufa sig áfram.

Gangið úr skugga um að höfuðrofinn (3) sé óvirkur. Tengið sögina við viðgeigandi raf- magnsinnstungu.

Gangsetjið sögina einungis ef að sagarblað er í henni.

Notið einungis heil og óskemmd sagablöð. Skiptið tafarlaust út óbeittum, bognum eða sprungnum sagarblöðum.

Staðsetjið sagarfótinn flatann á það efni sem saga á í. Gangsetjið stingsögina.

Látið sagarblaðið hreyfast í smá stund þar til að það hefur náð fullum snúningshraða. Rennið nú sagarblaðinu varlega að skurðar- línunni. Notið einungis léttann þrýsting á sagarblaðið.

Við sögun í málma ætti að smyrja skurðarlínu- na með viðeigandi kæliefni.

6.6 Útsögun á hlutum (mynd 10)

Borið 10mm gat með borvél inni á svæði sem saga á. Stingið sagarblaðinu í gegnum gatið og byrjið að saga út svæðið sem saga á.

Setjið langsum stýringuna á sögina og stillið hana (sjá lið 5.3).

Farið eftir liði 6.5.

Framkvæmið skurð eins og sýnt er á mynd

Stillið inn halla sagarskós (sjá lið 5.4)

Farið eftir liði 6.5.

Framkvæmið skurð eins og sýnt er á mynd

Hætta! Ef að rafmagnsleiðsla þessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjó- nustuaðila eða annan fagaðila skipta um hana til þess að koma í veg fyrir tjón.

8. Hreinsun, umhirða og pöntun

varahluta Hætta! Takið tækið úr sambandi við straum áður en að það er þrifi ð.

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Þurrkið af tækinu með hreinum klút eða blásið af því með háþrýstilofti.

Við mælum með því að tækið sé hreinsað eftir hverja notkun.

Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; þessi efni geta skemmt plastefni tæki- sins. Gangið úr skugga um að það komist ekki vatn inn í tækið. Ef vatn kemst inn í rafmagns- verkfæri, eykst hætta á raflosti. Anl_PS_600_1_E_SPK7.indb 181Anl_PS_600_1_E_SPK7.indb 181 08.09.2016 07:41:1408.09.2016 07:41:14IS

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins. Hætta! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

Inni í tækinu eru engir aðrir hlutir sem hirða þarf um.

8.4 Pöntun varahluta:

Þegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Varahlutanúmer þess varahlutar sem panta á Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

9. Förgun og endurnotkun

Þetta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Þessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Þetta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimi- lissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttö- kustöðvar. Ef að þér er ekki kunnugt um þesshát- tar sorpmóttökustöðvar ættir þú að leita til bæjars- krifstofur varðandi upplýsingar.

Geymið tækið og aukahluti þess á dimmum, þur- rum og frostlausum stað þar sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 ˚C. Gey- mið rafmagnsverkfæri í upprunalegum umbúðum. Anl_PS_600_1_E_SPK7.indb 182Anl_PS_600_1_E_SPK7.indb 182 08.09.2016 07:41:1408.09.2016 07:41:14IS

Sérstök skilyrði fyrir lönd Evrópubandalagsins: Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu. Samkvæmt reglugerð fyrir Evrópu 2012/19/EU um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar þjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfi sverndar. Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endur- vinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta. Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfi leg nema grerinilegt samflykki frá iSC GmbH komi til. Það er áskilið að tæknilegar breytingar séu leyfi legar Anl_PS_600_1_E_SPK7.indb 183Anl_PS_600_1_E_SPK7.indb 183 08.09.2016 07:41:1408.09.2016 07:41:14IS

Þjónustuupplýsingar Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefi ð út á og er hei- milisfang þeirra gefi ð upp í ábyrgðarskírteininu. Þessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta. Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan nát- túrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits. Grein Dæmi Slithlutir* Kolaburstar, Stýrihjól Notkunarefni/hlutir sem notast upp* Sagarblöð Hlutir sem vantar

• verða ekki endilega að fylgja! Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh. info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?

Varð þér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?

Hvaða bilun lýsir sér í tækinu samkvæmt þinni skoðun (aðalbilun)? Lýsið biluninni. Anl_PS_600_1_E_SPK7.indb 184Anl_PS_600_1_E_SPK7.indb 184 08.09.2016 07:41:1508.09.2016 07:41:15IS

Ábyrgðarskírteni Kæri viðskiptavinur, vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis- fang er að fi nna neðar á þessu ábyrgðarskjali. Þú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Ábyrgðarskýrteini þessa tækis gildir eingöngu fyrir einkanotendur, þ.e.a.s persónur sem nota þetta

tæki ekki til atvinnunota né í annarri sjálfstæðrar vinnu. Þetta ábyrgðarskírteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskiptavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Þín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyr- gðarþjónusta okkar eru þér að kostnaðarlausu.

2. Ábyrgðin nær eingöngu yfi r galla á nýju tæki sem þú hefur fest kaup á sem var framleitt af neðang-

reindum framleiðanda. Ábyrgðin nær einungis yfi r galla sem eru vegna efnisgalla eða framleiðslugal- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildi ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.

3. Ábyrgð okkar gildir ekki yfi r:

- Skemmdir á tæki sem til verða vegna þess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu þess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi þess eða ef að tækið hefur verið no- tað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og þjónustu. - Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, fl utningaskemmdir), vegna rangnotkunar eða uta- naðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður). - Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar þess eða vegna annarra uta- naðkomandi eðlilegra uppnotkunar.

4. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um

skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm- din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Þetta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

5. Til þess að fá ábyrgðarþjónustu, hafi ð þá samband við: www.isc-gmbh.info. Vinsamlegast geymið

kaupkvittanir og önnur skjöl sem staðfesta kaupin á nýju tæki. Tæki sem send eru til viðgerðar sem ekki hafa tilskildar kvittanir eða tæki án tækismerkingar missa alla ábyrgð þar sem ekki er hægt að tilgreina þau tæki. Ef að skemmdin á tækinu er innan ábyrgðarramma þess færð þú umsvifalaust viðgert eða nýtt tæki í stað þess gamla. Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar þessa tækis sem eru í notandaleiðbeiningunum. Anl_PS_600_1_E_SPK7.indb 185Anl_PS_600_1_E_SPK7.indb 185 08.09.2016 07:41:1508.09.2016 07:41:15SE
