NOTENDAHANDBÓK AHS 66/2 Alpha Tools

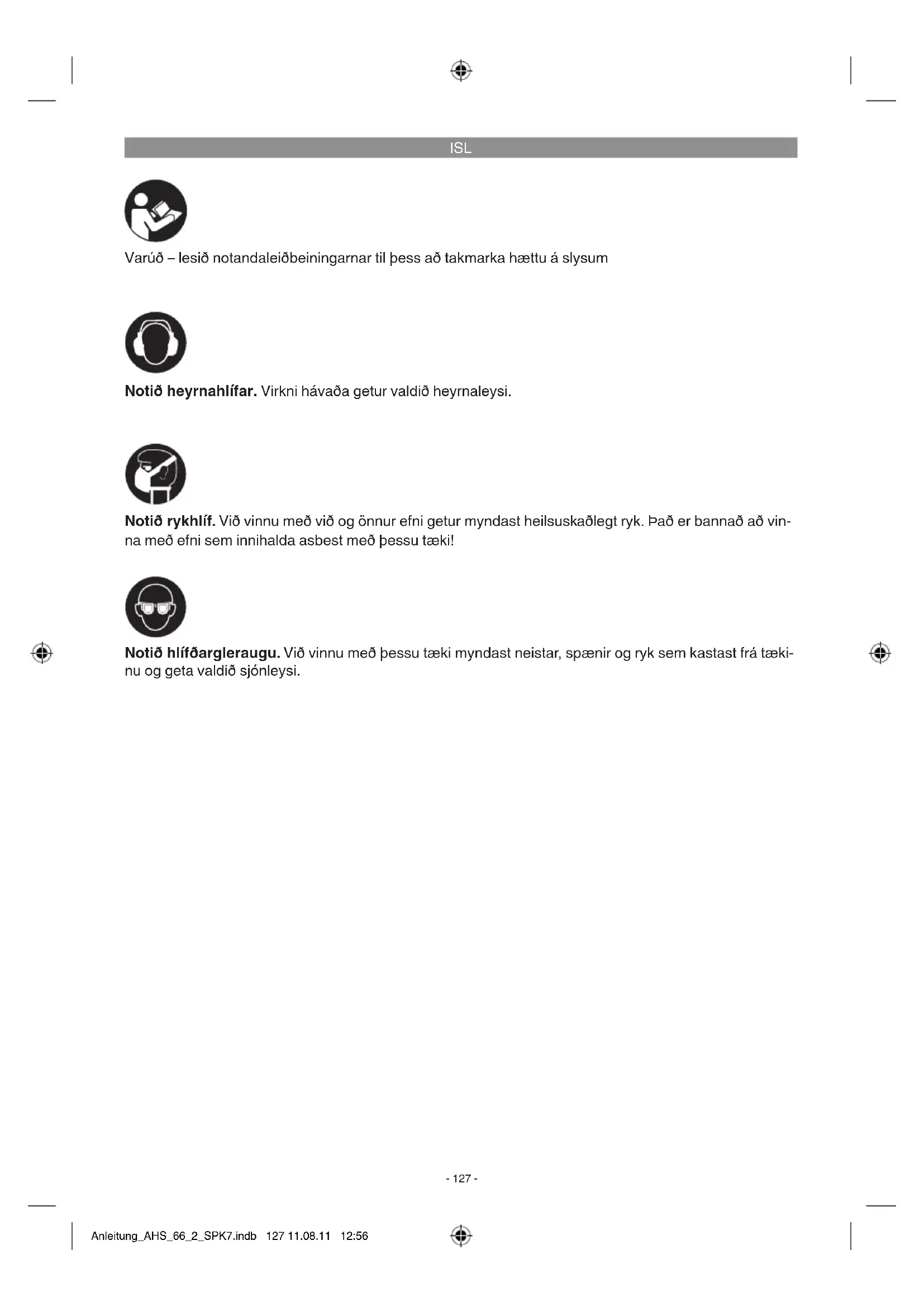

Varúð – lesið notandaleiðbeiningarnar til pess að takmarka hættu á slysum

Notið heyrnahlífar. Virkni hávaða getur valdið heyrnaleysi.

Notið rykhlíf. Við vinnu með við og önnur efni getur myndast heilsuskaðlegt ryk. Pað er bannað að vinna með efni sem innihalda asbest með pessu tæki!

Notið hlífðargleraugu. Við vinnu með þessu tæki myndast neistar, spænir og ryk sem kastast frá tæki-nu og geta valdið sjónleysi.

ISL

⚠️ Varúð!

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leiðbeiningar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeiningarnar / öryggisleiðbeiningarnar ávallt fylgja með tækinu ef það er afhent öðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að finna í meðfylgjandi skjali!

⚠️ Varúð

Lesið öryggisleiðbeiningar og aðrar leiðbeiningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbeiningum getur myndast hætta á raflosti, bruna og/eða alvarlegum slysum. Geymið öryggisleiðbeiningarnar og notandaleiðbeiningarnar vel til notkunar í framtíðinni.

2.1 Tækislýsing (myndir 1a/1b)

1. Haldfang
2. Höfuðrofi
3. Læsing fyrir höfuðrofa
4. Læsing fyrir skurðardýptastillingu
5. Rafmagnsleiðsla
6. Sagarplata
7. Læsingarskrúfa fyrir geirskurð
8. Læsingarskrúfa fyrir langsum stýringu
9. Kvarõi fyrir gerskurðarhalla
10. Aukahaldfang
11. Sagarblaðshlíf
12. Sagarblað
13. Sagarlykill
14. Tengi fyrir spónasugu
15. Hald til pess að opna sagarblaðshlífina
16. Langsum stýring
17. Skrúfa fyrir sagarblaðsfestingu
18. Flans
19. Sagarblaðshlíf
20. Kloffleygur

2.2 Innihald

• Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
• Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
• Athugið hvort að allir hlutir fylgi með tækinu.
• Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
  Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Varúð!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, filmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Handhólsög
• Sagarblað
  Sagarlykill
  Sexkantur
  • Notandaleiðbeiningar
  • Öryggisleiðbeiningar

3. Tilætluð notkun

Handhjólsögin er ætluð til pess að saga beina skurði í við, viðarlíkum efnum og gerviefni.

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

ISL

4. Tæknilegar upplýsingar

Spenna: 230 V \~ 50 Hz

Afl: 1200 W

Snúningshraði án álags: .....5000 mín ^1

Skurðardýpt við 90°: 55 mm

Skurðardýpt við 45°: 37 mm

Sagarblað: 0 160 mm

Sagarblaðsgat: 0 16 mm

Pykkt sagarblaðs: 2,5 mm

Öryggisflokkur: Ⅱ回

Pyngd: 3,8 kg

Hávaði og titringur

Hávaðagildi og titringsgildi voru mæld eftir staðli-num EN 60745.

Hámarks hljóðprýstingur L _nA ...... 93,9 dB(A)

Óvissa K _pA ......3 dB

Hámarks hávaði L _WA 104,9 dB(A)

Óvissa K_WA .....3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi (summa vektora í premur rýmum) voru mæld samkvæmt staðlinum EN 60745.

Haldfang

Titringsgildi a_h=2,924 m/s^2

Övissa K = 1,5 m/s²

Aukahaldfang

Titringsgildi a_b = 2,965m / s^2

Övissa K = 1,5 m/s²

Varúð!

Uppgefin sveiflugildi pessa tækis eru stöðluð gildi sem mæld eru við staðlaðar aðstæður. Pessi gildi geta breyst við mismunandi tæki og notkun peirra, pessi gildi geta pó í sumum tilvikum orðið hærri en pau gildi sem gefin eru upp af framleiðanda tækisins.

Uppgefin sveiflugildi er hægt að nota til viðmiðunar við önnur lík tæki.

Uppgefið sveiflugildi getur auk pess verið notað til pess að áætla álag notanda pess.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið það reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
  • Notið hlífðarvettlinga

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað full-komlega eftir notandaleiðbeiningum fram-leiðanda pess, eru enn áhættuatriði til staðar.

Eftirtaldar hættur geta myndast vegna upp- byggingu tækis og notkun pess:

1. Lungnaskaði, ef ekki er notast við viðgeigandi rykhlífar.
2. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.
3. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfleytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um það.

5. Fyrir notkun

Gangið úr skugga um að rafrásin sem notuð er passi við þær upplýsingar sem gefnar eru upp á upplýsingarskilti tækisins.

Takið tækið úr sambandi við straum áður en að það er stillt.

5.1 Skurðardýpt stillt (myndir 2/3)

• Losið læsingu skurðarhæðarstillinguna (4) sem er að finna á aftari hlið sagarblaðshlífarinnar.
• Setjið sagarplötuna (6) flata ofan á yfirborð pess verkstykkis sem saga á í. Lyftið söginni pað hátt upp par til að sagarblaðið (12) er komið í þá skurðarhæð (a) sem óskað er eftir.
• Festið aftur læsingu skurðarhæðarstillinga-rinnar (4). Gangið úr skugga um að allit hlutir séu fastir.

ISL

5.2 Geirskurðastilling (myndir 4/5)

• Fyrirfram innstilltur sagarhalli á milli sagarplötu (6) og sagarblaðs (12) er 90°. Hægt er að breyta þessum halla til þess að saga hallandi skurð.
• Losið læsingarskrúfu (7) hallastýringar sem finna er á fremri hluta sagarplötunnar.
• Nú er hægt að breyta sagarhallanum í allt upp að 45°; fylgist með kvarða fyrir geirskurðarhalla (9).
• Festið aftur læsingarskrúfu hallastýringar (7). Gangið úr skugga um að allit hlutir séu fastir.

Tengið viðeigandi ryksugu (a) við þar til gert spónasugutengi (14) á handhjólsöginni (ryksuga fylgir ekki með í kaupunum). Pannig næst besta hreinsunin á ryki af verkstykkinu. Kostir: Pú hlífir tækinu og einnig eigin heilsu. Vinnusvæðið helst auk þess hreinna og öruggara.
- Við vinnu myndast ryk sem getur verið heilsuskaðlegt. Vinsamlegast farið eftir öryggisleiðbeiningunum.
- Varúð! Sú ryksuga sem tengd er við petta tæki verður einnig að vera ætluð til notkunar við það efni sem unnið er með.
Gangið úr skugga um að allit hlutir séu vel tengdir saman við hvorn annan.

5.4 Langsum stýring (myndir 7/8)

Langsum stýringin (16) gerir notanda sagarinnar kleift að saga beina, samsíða skurði.
- Losið læsingarskrúfu langsum stýringar (8) sem finna er á sagarplötunni (6).
- Samsetningin felst í því að renna langsum stýringunni (16) inn í þar til gert op (a) sem finna er á sagarplötunni (6) (sjá mynd 7).
- Stillið inn rétta lengd og herðið aftur læsingarskrúfuna (8).
- Notkun langsum stýringarinnar: Staðsetjið langsum stýringuna (16) flata við kannt verkstykkisins og byrjið sögun.

⚠️ Varúð! Framkvæmið prufusögun á afgangsefni

6. Notkun

6.1 Unnið með hjólsögina

• Haldið hjólsöginni ávallt fastri á haldfanginu.
- Sagarblaðshlífin (19) opnast sjálfkrafa pegar að hún snertir verkstykkid.
- Beitið ekki krafti við sögun! Rennið hjólsöginni létt og jafnt áfram.
Afgangsefnið ætti ávallt að vera á hægri hönd við hjólsögina pannig að breiði hluti hjólsagarplötunnar liggi að fullu á efninu sem sagað er.
- Pegar að sagað er eftir línum á verkstykkinu ætti að stýra hjólsöginni eftir henni.
- Lítil verkstykki verður að festa vel áður en að sagað er í þau. Haldið aldrei verkstykkinu föstu með höndunum.
Farið ávallt eftir öryggisleiðbeiningunum! Notið hlífðargleraugu!
- Notið aldrei sagarblöð sem ekki eru í lagi eða sagarblöð sem hafa sprungur eða djúpar rispur.
- Notið aldrei festingar/festingarrær sem að hafa stærra gat eða minna heldur en gat sagarblaðsins.
- Sagarblaðið má alls ekki stöðva með höndunum né með pví að þrýsta á það frá hliðinni.
- Sagarblaðshlífin má ekki vera föst og hún verður einnig að renna sjálfkrafa í upphafsstöðu sína eftir að sögun er logið.
- Áður en að notkun hjólsagarinnar er hafin ætti að taka hana úr sambandi við rafmagn og athuga virkni sagarblaðshlífarinnar.
- Fyrir hverja notkun hjólsagarinnar verður að ganga úr skugga um að allur öryg-gisútbúnaður hjólsagarinnar, eins og sagarblaðshlíf, festingar og stillingar virkir rétt, séu rétt stillt og allir hlutir fastir.
Hægt er að tengja viðeigandi ryksugu við ryksugutengið (14). Gangið úr skugga um að ryksuga sé rétt og örugglega tengd við tækið.
- Hreyfanlega sagarblaðshlífin má ekki festast við sögun.
- Sagarblöð sem hafa grunnplötu sem er bykkri, eða tennur sem eru bynnri en kloffleygurinn, má ekki nota.

⚠️ Varúð! Takið hjólsögina úr sambandi við straum áður en að unnið er að henni!

ISL

6.2 Notkun hjólsagarinnar

• Stillið inn rétta skurðardýpt, skurðarhalla og langsum stýringu (sjá lið 5.1, 5.2 og 5.4).
  Gangið úr skugga um að höfuðrofinn (2) sé ekki inni. Tengið þá fyrst tækið við viðeigandi innstungu.
  Gangsetjið sögina eingöngu pegar að sagarblað er í henni!
• Staðsetjið sagarplötuna flata ofan á verkstykkíð sem saga. Sagarblaðið má ekki snerta verkstykkið.
• Haldið nú hjólsöginni fastri með báðum hön-dum.

6.3 Höfuðrofi (mynd 9)

Tæki gangsett:

Prýstið inn höfuðrofalæsingunni (3) og höfuðrofanum (2) samtímis

- Látið sagarblaðið nú ná fullum snúningshraða. Hreyfið nú sagarblaðið varlega eftir skurðarlínunni. Beitið ekki afli á sögina.

Slökkt á söginni:

Sleppið höfuðrofalæsingu og höfuðrofa,

• Pegar að haldfangi sagarinnar er sleppt slokknar sjálfkrafa á henni sem kemur í veg fyrir að sögin sé í gangi án pess að pess sé óskað.
• Við notkun sagarinnar verður að ganga úr skugga um að loftop hennar séu ekki stífluð eða hulin.
• Bremsið ekki sagarblaðið með því að þrýsta því til hliðar.
• Varúð! Leggið sögina fyrst niður eftir að sagarblað hennar hefur ná að stöðvast full-komlega.

6.4 Skipt um sagarblað (myndir 10-11)

⚠ Varúð! Takið hjólsögina úr sambandi við straum áður en að unnið er að henni!

Notið einungis sagarblöð af sömu gerð og það sagarblað sem fylgir með þessari hjólsög. Leitið aðstoðar til fagmanns.

• Dragið hreyfanlegu sagarblaðshlífina (19) með haldfangi sagarblaðshlífar (15) til baka og haldið henni þannig.
  Haldið á móti með sagarlyklinum (13) á sagarblaðsflansi (18).
• Losið sagarblaðsfestinguna (17) með sexkantinum (a).
• Takið flans (18) og sagarblaðið (12) út að neðan verðu.
• Hreinsið flans og setjið nýtt sagarblað í sögina. Gangið úr skugga um að snúningsátt sagarblaðsins sé rétt (sjá ör á sagarblaðshlíf og á sagarblaði)!
  Herðið festiskrúfu (17) sagarblaðs og athugið að sagarblaðið snúist beint og óhindrað.
• Áður en að höfuðrofinn er gerður virkur verður að ganga úr skugga um að sagarblaðið sé rétt ísett, að allir hreyfanlegir hlutir hreyfist óhindrað og að allar festiskrúfur séu hertar.

Ef að rafmagnsleiðsla pessa tækis er skemmd, verður að láta framleiðanda, viðurkenndan þjónustuaðila eða annan fagaðila skipta um hana til pess að koma í veg fyrir tjón.

⚠️ Varúð! Framkvæmið prufusögun á af-gangsefni

ISL

8. Hreinsun, umhirða og pöntun varahluta

Takið tækið úr sambandi við straum áður en að pað er prifið.

8.1 Hreinsun

Haldið hlífum, loftrifum og mótorhúsi tækisins eins lausu við ryk og óhreinindi og hægt er. Purrkið af tækinu með hreinum klút eða blásið af pví með háprýstilofti.
- Við mælum með því að tækið sé hreinsað eftir hverja notkun.
- Hreinsið tækið reglulega með rökum klút og örlítilli sápu. Notið ekki hreinsilegi eða ætandi efni; pessi efni geta skemmt plastefni tæki-sins. Gangið úr skugga um að það komist ekki vatn inn í tækið.

8.2 Kolaburstar

Við óeðlilega mikla neistamyndun verður að láta fagaðila skipta um kolabursta tækisins. Varúð! Einungis mega fagaðilar í rafmagnsvinnu skipta um kolaburstana.

8.3 Umhirða

Inni í tækinu eru engir aðrir hlutir sem hirða parf um.

8.4 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerð tækis
• Gerðarnúmer tækis
• Númer tækis
- Varahlutanúmer pess varahlutar sem panta á

Verð og upplýsingar eru að finna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við flutninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna pær.

Petta tæki og aukahlutir pess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum.

Fargið ónýtum hlutum tækis í par til gert sorp.

Spyrjið viðeigandi sorpstöð eða á bæjarskrifsto-fum!

10. Geymsla

Geymið tækið og aukahluti pess á dimmum, burrum og frostlausum stað par sem að börn ná ekki til. Kjörhitastig geymslu er á milli 5 og 30 °C. Geymið rafmagnsverkfæri í upprunalegum umbúðum.

ISL

Sérstök skilyrői fyrir lönd Evrópubandalagsins:

Kastið ekki notuðum rafmagnstækjum í vanalega ruslatunnu.

Samkvæmt reglugerð fyrir Evrópu 2002/96 um gömul rafmangstæki og samkvæmt breytingum í lagasetningu hverrar bjóðar sambandsins verður að safna raftækjum aðskilið og koma fleim í sérstaka endurvinnslu í flágu umhverfisverndar.

Í staðinn fyrir að senda tækin til baka er eigandi þeirra hvattur til að vinna að því að rétt endurvinnsla eigi sér stað þegar hann afsalar sér tækinu sem eigandi. það er mögulegt að afhenda tækið til sérstakrar söfnunarstofnunar, sem sér um endurvinnslu tækisins samkvæmt lögum hinna ýmsu þjóða um endurvinnslu og sorp. þetta á samt ekki við um viðbótarhluti, sem innihalda ekki rafmagnshluta.

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfilegar

ISL

Ábyrgðarskírteni

Kæri viðskiptavinur,

Framleiðsluvörur okkar eru undir ströngu gæðaeftirliti. Ef ske kynni að petta tæki myndi ekki virka fullkomlega, þykir okkur það mjög leitt og biðjum við þig að hafa samband við þjónustuaðila okkar í heimilis-fanginu sem gefið er upp í þessum ábyrgðarskírteini, eða að hafa samband við næstu verslun sem selur þetta tæki. Fyrir ábyrgðarmál, gildir eftirfarandi:

1. Pessi ábyrgðarskiliðri segja fyrir um aukalegar ábyrgðarbætur. Lagalegur bótaréttur verður í gegnum petta skírteini ekki skertur. Ábyrgðartaka okkar er þér að kostnaðarlausu.
2. Ábyrgð gildir eingöngu við galla, sem rekja má beint til efnis- eða framleiðslugalla og er skorður við viðgerð eða skipti á keyptu tæki. Vinsamlegast athugið að tækin okkar eru ekki hönnuð til atvinnunotkunar né til notkunar í iðnaði. Í pessháttar tilvikum sem að tækið er notað í atvinnuskini, í iðnaði eða sambærilegt, fellur ábyrgðin úr gildi. Auk pess berum við ekki ábyrgð á aukalegum kostnaði t.d. fyrir sendingakostnaði og skemmdum verandi sendingar, skemmdir sem hljótast af rangri samsetningu og vanhirðingu um notandahandbókina (t.d. tæki tengt við ranga spennu eða straum), misnotkun eða óviðeigandi notkun (t.d. ofgera tækinu eða með ekki þar til gerðum ísethlutum og fylgihlutum, vanvirðingu við hirðingu og öryggisleiðbeinungum, ef að aðskotahlutir komast inn í tækið (t.d. sandur eða ryk), níðingshátt eða mishöndlun (t.d. ef tækið er látið falla niður) né venjulegu sliti á tækinu. Petta gildir sérstkaklega fyrir hleðslurafhlöður, sem við þó ábyrgjumst í 12 mánuði. Ábyrgðin fellur einnig úr gildi ef að tækið hefur verið tekið í sundur eða búið að gera við það að utanaðkomandi aðila.
3. Ábyrgðin gildir í 5 ár og tekur gildi við kaup á tækinu. Sækja verður um bætur í síðasta lagi fyrir lok ábyrgðartímabilsins og í síðasta lagi 2 vikum eftir að galli hefur verið uppgötvaður. Ábyrgð eftir að ábyrgðartímabil er útrunnið getur ekki verið tekin til greina. Viðgerð eða skipti á tæki framlengir ekki ábyrgðartímabilið og ekki verður gerð ný né aukaleg ábyrgðaryfirlýsing á peim varahlutum sem sett voru í tækið. Petta gildir líka ef að gert var við tækið á staðnum.
4. Fyrir uppfyllingu ábyrgðar, sendið þá vinsamlegast skemmt tæki, pér að kostnaðarlausu á heimilisfangið sem gefið er upp hér að neðan, eða hafið samband við næstu verslun sem selur tæki frá okkur. Vinsamlegast látið kaupkvittunina fylgja með eða staðfestingu á kaupunum. Gætið þess vegna vel að geyma kvittunina! Skýrið vinsamlegast vel og greinilega frá þeim ástæðum hvers vegna farið ef fram á viðgerð eða endurgreiðslu. Ef að tækið er gallað verður pér sent viðgert eða nýtt tæki til baka.
