Marka	Alpha Tools
Model	AHS 66/2
Tip	Ručna kružna testera
Mrežni napon	230 V ~ 50 Hz
Potrošena snaga	1200 W
Brzina praznog hoda	5000 o/min
Dubina reza pod 90°	55 mm
Dubina reza pod 45°	37 mm
List testere (prečnik)	160 mm
Otvor lista	16 mm
Debljina lista	2,5 mm
Težina	3,8 kg
Klasa zaštite	II (dvostruka izolacija)
Nivo zvučnog pritiska (LpA)	93,9 dB(A)
Nivo zvučne snage (LWA)	104,9 dB(A)
Vibracije (glavna ručka)	2,924 m/s² (K=1,5 m/s²)
Vibracije (dodatna ručka)	2,965 m/s² (K=1,5 m/s²)
Potrebna sigurnosna oprema	Zaštita sluha, maska protiv prašine, zaštitne naočare
Glavne funkcije	Podešavanje dubine reza, podešavanje ugla (0-45°), paralelni graničnik, usisavanje strugotine
Održavanje	Redovno čišćenje, provera ugljenih četkica od strane stručnjaka
Garancija	5 godina (osim profesionalne upotrebe)

Često postavljana pitanja - AHS 66/2 Alpha Tools

Kako podesiti dubinu reza?

Otpustite ručicu za blokiranje na poleđini poklopca (4), postavite stopu testere na radni komad, podignite testeru do željene dubine, a zatim ponovo zategnite ručicu. Proverite da li dobro drži.

Kako zameniti list testere?

Isključite uređaj. Gurnite zaštitni poklopac (19) i držite ga ručicom (15). Blokirajte prirubnicu (18) ključem za list, otpustite vijak (17) imbus ključem, uklonite prirubnicu i list. Očistite prirubnicu, montirajte novi list poštujući smer rotacije, a zatim zategnite vijak.

Koju sigurnosnu opremu treba da nosim?

Nosite zaštitu sluha, masku protiv prašine i zaštitne naočare. Buka može oštetiti sluh, prašina je štetna za pluća, a varnice ili krhotine mogu povrediti oči.

Kako koristiti paralelni graničnik?

Otpustite zavrtanj za pričvršćivanje (8) u stopi testere, ubacite paralelni graničnik (16) u klizač, podesite željeni razmak, a zatim ponovo zategnite zavrtanj. Postavite graničnik uz ivicu radnog komada i počnite testerisati.

Kako priključiti usisivač?

Priključite usisivač na priključak za usisavanje strugotine (14) na prednjoj strani testere. Uverite se da je usisivač prilagođen materijalu koji se obrađuje i da je priključak siguran. Ovo poboljšava usisavanje prašine.

Koje materijale mogu seći ovom testerom?

Ova kružna testera je namenjena za pravolinijsko testerisanje drveta, materijala sličnih drvetu i plastike. Nemojte je koristiti na materijalima koji sadrže azbest ili za profesionalnu upotrebu.

Kako čistiti i održavati testeru?

Uvek isključite uređaj pre čišćenja. Očistite ventilacione otvore i kućište motora čistom krpom ili komprimovanim vazduhom niskog pritiska. Koristite vlažnu krpu sa malo sapuna, bez agresivnih deterdženata. Izbegavajte prodiranje vode unutra.

Šta učiniti ako ugljene četkice iskre?

Ako primetite prekomerne iskre, neka ugljene četkice proveri kvalifikovani električar. Zamenu sme da obavi samo stručnjak.

Kako skladištiti testeru?

Skladištite uređaj i njegove dodatke na tamnom, suvom mestu, zaštićenom od mraza i van domašaja dece. Optimalna temperatura je između 5 °C i 30 °C. Idealno ga čuvajte u originalnom pakovanju.

Koja je garancija za ovaj proizvod?

Garancija je 5 godina od datuma kupovine. Pokriva greške u proizvodnji i materijalu, ali ne i štete nastale nepravilnom upotrebom, normalnim habanjem ili spoljnim intervencijama. Sačuvajte račun kao dokaz o kupovini.

KORISNIČKI PRIRUČNIK AHS 66/2 Alpha Tools

SRB Оригинална упутства за употребу Ручна кружна тестера

7CE

• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Vaš način dela prilagodite napravi.
• Ne preobremenjujte naprave.
• Po potrebi dajte napravo v preverjanje.
- Izključite napravo, ko je ne uporabljate.
• Uporabljajte rokavice.

Ostala tveganja

Pročitajte sve sigurnosne napomene i upute.

Prije nego počnete podešavati uređaj izvucite utikač iz utičnice.

5.1 Podešavanje dubine rezanja (slika 2/3)

• Otpustite polugu za podešavanje dubine rezanja na stražnjoj strani zaštitnog poklopca (4).
• Stopicu pile (6) položite ravno na površinu komada koji obrađujete. Podižite pilu toliko da list pile (12) dođe na potrebnu dubinu rezanja (a).
• Ponovno pričvrstite polugu za podešavanje dubine rezanja (4). Provjerite pričvršćenost.

HR/BIHHRV

5.2 Kosi graničnik (slika 4/5)

• Prethodno podešen standardni kut između stopice (6) i lista pile (12) iznosi 90°. Taj kut možete promijeniti u svrhu izvođenja kosih rezova.
• Otpustite vijak na prednjoj strani stopice pile za fiksiranje podešenog kosog položaja (7).
• Kut rezanja možete promijeniti za 45°, pri tome pripazite na skalu kuta rezanja (9).
• Ponovno pričvrstite polugu za fiksiranje podešenog kosog položaja (7). Provjerite pričvršćenost.

5.3 Odsisavanje prašine i piljevine (slika 6)

Samo za zemlje članice EU

Elektroalate nemojte bacati u kućno smeće!

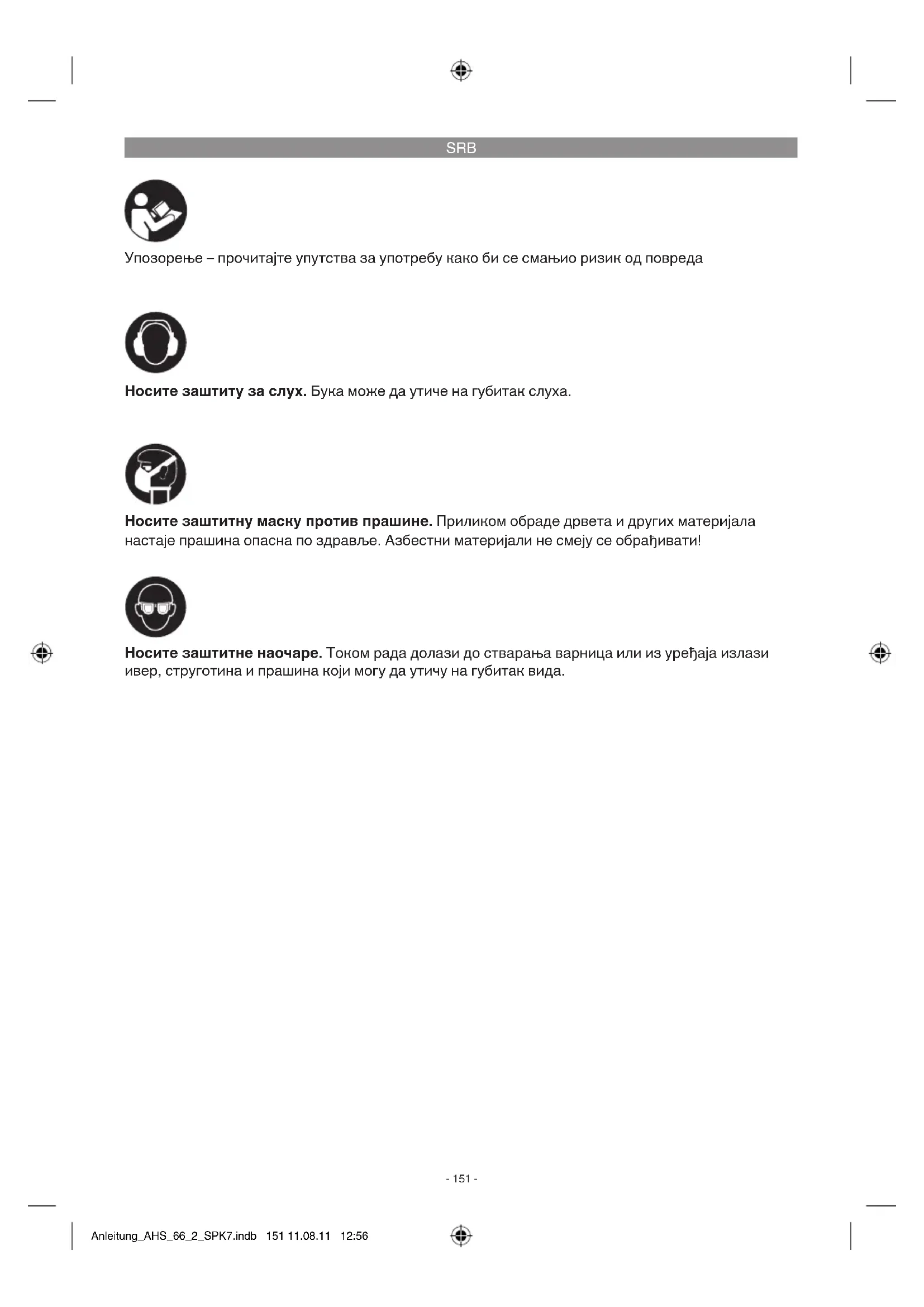

Носите заштитну маску против прашине. Приликом обраде дрвета и других материјала настаје прашина опасна по здравље. Азбестни материјали не смеју се obraђивати!

Носите заштитне наочаре. Током рада долази до стварања варница или из уређаја излази ивер, струготина и прашина који могу да утичу на губитак вида.

SRB

⚠️ Пажња!

Код коришћења уређаја морате поштовати безбедносне прописе како бисте спречили повреде и штете. Стога пажљиво прочитајте ова упутства за употребу / безбедносне напомене. Добро их сачувајте тако да вам информације буду на располагању у свако доба. Ако бисте овај уређај требали да предате другим лицима, молимо вас да им проследите и ова упутства за употребу / безбедносне напомене. Не преузимамо гаранцију за несреће или штете које би настале због непоштовања ових упутстава за употребу и безбедносних напомена.

1. Безбедносне напомене

Одговарајуће безбедносне напомене наћи ћете у приложеној свесци!

⚠️ Упозорење!

Прочитајте све безбедносне напомене и упутства. Непоштовање безбедносних напомена и упутстава може да проузрочи ел. удар, пожар и/или тешке повреде. Сачувајте све безбедносне напомене и упутства за убудуће.

2. Опис уређаја и садржај испоруке

2.1 Опис уређаја (слика 1а/16)

1. Ручка
2. Прекидач за укључивање/искључивање
3. Тастер за блокирање прекидача за укључивање /искључивање
4. Полуга за подешавање дубине резања
5. Мрежни кабл
6. Стопица тестере
7. Завртањ за фиксирање подешености косине
8. Завртањ за фиксирање паралелног граничника
9. Скала за коси угао
10. Додатна ручка
11. Заштитни поклопац
12. Лист тестере
13. Кључ з за лист тестере
14. Приклучак за усисавање ивера
15. Полуга за отварање заштитног поклопца
16. Паралелни граничник

17. Завртањ за осигурање листа тестере

18. Прирубница

19. Заштитни поклопац
20. Клин за цепање

2.2 Садржај испоруке

• Отворите паковање и пажљиво извадите уређај.
• Уклоните амбалажу као и делове за безбедност паковања / за безбедност током транспорта (ако постоје).
• Проверите да ли је садржај испоруке потпун.
• Преконтролишите да ли на уређају и деловима прибора има транспортних оштећења.
• По могућности сачувајте паковање до истека гарантног рока.

Пажња!

Уређај и материјал за паковање нису дечје играчке! Деца се не смеју играти пластичним кесама, фолијама и ситним деловима! Постоји опасност да их прогутају и тако се угуше!

• Ручна кружна тестера
- Лист тестере
• Кључ з за лист тестере
- Имнбус кључ
• Оригинална упутства за употребу
• Безбедносне напомене

3. Наменско коришћење

Кружна ручна тестера је намењена за праволинијско резање дрва и дрвету сличних материјала као и пластике.

Машина сме да се користи само наменски. Свака другачија употреба није наменска. За штете или повреде свих врста које из тога произађу одговоран је корисник/руковалац, а никако произвођач.

Молимо вас да обратите пажњу на то да наши уређаји нису подесни за коришћење у комерцијалне, занатске или индустријске сврхе. Не преузимамо гаранцију ако се уређај користи у комерцијалне, занатске и индустријске сврхе, као и у сличним делатностима.

SRB

4. Технички подаци

Мрежни напон: 230 V \~ 50 Hz

Апсорбована снага: 1200 W

Број обртаја у празном ходу: .....5000 min ^1

Дубина реза под 90° ..... 55 mm

Дубина реза под 45° ..... 37 mm

Лист тестере: .....Ø 160 mm

Прихватник листа тестере: ......Ø 16 mm

Дебљина листа тестере: 2,5 mm

Класа заштите: ...... 1回

Тежина: 3,8 kg

Бука и вибрације

Вредности буке и вибрација одређене су у складу с нормом EN 60745.

Ниво звучног притиска L_nA ..... 93,9 dB(A)

Несигурност K_nA .....3 dB

Интензитет буке L_WA .....104,9 dB(A)

Несигурност K_WA .....3 dB

Укупне вредности вибрација (векторска сума трију праваца) одређене су према норми EN 60745.

Ручка

Вредност емисије вибрација a_n=2,924 m/s^2

Вредност емисије вибрација a_n=2,965 m/s^2

Наведена вредност емисије вибрација измерена је према нормираном поступку контроле и може да се промени, зависно од врсте и начина на који се електрични алат користи, а у изнимним случајевима може бити и већа од наведене вредности.

Наведена вредност вибрација може да се користи у сврху поређења једног електричног алата са другим.

Наведена вредност вибрација може такође да се употреби за почетну процену угрожавања здравља.

Сведите стварање буке и вибрација на минимум!

Користите само беспрекорне уређаје.
• Редовно одржавајте и чистите уређај.
• Прилагодите свој начин рада уређају.
• Не преоптерећујте уређај.
- Према потреби пошаљите уређај на контролу.
- Ако уређај не употребљавате, онда га искључите.
• Носите заштитне рукавице.

Остали ризици

Чак и када се ови електрични алати користе прописно, увек постоје неки други ризици. Следеће опасности могу да настану у вези са конструкцијом и изведбом електричног алата:

1. Оштећења плућа, ако се не носи одговарајућа маска за заштиту од прашине.
2. Оштећења слуха, ако се не носи одговарајућа заштита за слух.
3. Здравствене потешкоће које настају као последица вибрација на шаку-руку, ако се уређај користи дуже време или се води и одржава непрописно.

5. Пре пуштања у рад

Пре приклучивања проверите да ли подаци на плочици с ознаком типа одговарају подацияма о мрежи.

5.1 Подешавање дубине резања (слика 2/3)

• Отпустите полугу за подешавање дубине резања на задњој страни заштитног поклопца (4).
• Положите стопицу тестере (6) равно на површину радног предмета који обрађујете. Подижите тестеру толико да њен лист (12) дође на потребну дубину резања (а).
• Поновно причврстите полугу за подешавање дубине резања (4). Проверите причвршћеност.

SRB

5.2 Коси граничник (слика 4/5)

• Претходно подешен стандартни угао измећу стопице (6) и листа тестере (12) износи 90°. Тај угао можете да промените у сврху извођења косих резова.
• Олабавите завртањ на предњој страни стопице тестере за фиксирање подешеног косог положаја (7).
• Угао резања можете да промените за 45°, при том припазите на скалу угла резања (9).
• Поновно причврстите полугу за фиксирање подешеног косог положаја (7). Проверите причвршћеност.

5.3 Усисавање прашине и ивера (слика 6)

• На приклъучак предвићен за усисавање ивера (14) Ваше кружне тестере приклъучите подесан усисавач (а) (испорука не обухвата усисавач). На тај начин ћете постићи оптимално усисавање прашине с радног предмета. Предности: Чувате уређај и сопствено здравље. Сем тога, Ваше радно место остаје чисто и безбедно за рад.
• Прашина која настаје током рада може бити опасна. Молимо Вас да при том поштујете безбедносне напомене.
• Пажња! Њоришћен усисавач мора бити подесан за материјал који обрађујете.
• Проверите да ли су сви делови добро спојени.

5.4 Паралелни граничник (слика 7/8)

• Паралелни граничник (16) дозвольава да изводите паралелне резове.
• Олабавите завртањ за фиксирање паралелног граничника (8) који се налази на стопици тестере (6).
• Монтажу извршите уметањем паралелног граничника (16) у вођицу (а) у стопици тестере (6) (види слику 7).
• Утврдите потребан размак и поновно стегните завртањ за фиксирање (8).
• Коришћење паралелног граничника: Позиционирајте паралелни граничник (16) равно на ивицу радног предмета и почните резати.

⚠️ Пажња! Извршите пробни рез на неком отпадном дрву.

6. Руковање

• Кружну тестеру увек држите за ручку са обе руке.
• Радни предмет аутоматски гура заштитни поклопац (19) уназад.
• Не примењујте силу! Лагано и равномерно померајте кружну тестеру према напред.
• Отпадни део треба да се налази на десној страни тестере, тако да шири део налегне по целој својој површини.
• Ако се реже по исцртаној линији, кружну тестеру водите дуж одговарајућег уреза.
• Пре обраде притегните мале дрвене делове. Никада их не придржавајте руком.
• Обавезно поштујте безбедносне прописе! Носите заштитне наочаре!
• Немојте користити неисправне листове тестере или такве који имају пукотине и избочене делове.
• Не користите прирубнице/навртке прирубница чија је рупа већа или мања од рупе-dotичног листа.
• Лист тестере не сме да се зауставља руком или бочним притиском.
• Осцилирајућа заштита не сме да запиње и након завршеног радног корака мора се поновно наћи у свом почетном положају.
• Пре коришћења кружне тестере проверите функцију осцилирајуће заштите, при чему мрежни утикач мора бити извучен из утичнице.
  • Пре сваке употребе машине проверите да ли функционишу и да ли су точно подешене и добро причвршћене сигурносне направе, као што је осцилирајућа заштита, клин за цепање, прирубница и направе за подешавање.
• На прикључак за усисавање прашине (14) можете прикључити подесан усисавач. Проверите да ли је усисавач прикључен сигурно и прописно.
• Помични заштитни поклопац се при резању не сме уклештити у заштитни поклопац повучен уназад.
• Не смеју да се користе листови тестере чија су тела дебља или је распоред зубаца тањи од дебљине клина за цепање.

⚠️ Пажња! Пре свих радова на кружној тестери извуците мрежни утикач из утичнице!

SRB

6.2 Коришћење кружне тестере

• Прилагодите дубину и угао резања, као и паралелни граничник (види тачку 5.1, 5.2 и 5.4).
• Проверите да није притиснут прекидач за укључивање/исклъучивање (2). Утакните мрежни утикач у подесну утичницу.
  • Кружну тестеру уключите само с уметнутим листом.
• Стопицу тестере сместите равно на комад који обрађујете. Лист тестере не сме да дотиче радни предмет.
• Кружну тестеру држите увек само са обе руке.

6.3 Прекидач за укључивање/ искључивање (слина 9)

Укључивање:

Истовремено притисните тастер за блокаду (3) и прекидач за укључивање/искључивање (2).

- Сачекајте док лист тестере не постигне пуну брзину. Затим полагано водите лист тестере по линији резања. При том само лагано притискајте лист тестере.

Искључивање:

Пустите тастер за блокаду и прекидач за укључивање/исклъучивање,

• Након пуштања ручке машина се аутоматски искључи, тако да није могућ неконтролисан рад.
• Припазите на то да током рада вентилациони отвори не буду прекривени или зачепљени.
• Кад исклучите уређај немојте покушавати да зауставите лист тестере бочним притискањем.
• Пажња! Одложите машину тек када се лист тестере потпуно заустави.

⚠️ Пажња! Изведите пробни рез на неком отпадном дрву.

6.4 Замена листа тестере (слика 10-11)

⚠️ Пажња! Пре свих радова на кружној тестери извуците мрежни утикач из утичнице!

Користите искључиво листове тестере истог типа као што је испоручен лист дотичне кружне тестере. Потражите стручан савет у специјализованој продавници.

• Помични заштитни поклопац (19) вратите с полугом (15) назад и држите га.
• Придржавајте помоћу кључа за лист тестере (13) на прирубници (18).
• Помоћу имбус кључа (а) отпустите завртањ за осигурање листа тестере (17).
• Прирубницу (18) и лист тестере (12) извадите одоздо.
• Очистите прирубницу, уметните нови лист тестере. Пазите на смер вртње (види стрелицу на заштитном поклопцу и листу тестере)!
• Притегните завртањ за осигурање листа тестере (17) и пазите на концентричну вртњу.
• Пре него што укључите прекидач за укључивање/исклучивање, проверите да ли је лист тестере правилно монтиран, да ли се кређу гиблииви делови и да ли су притетнути сви стезни завртњи.

7. Замена струјног мрежног кабла

Ако би се мрежни кабл овог уређаја оштетио, мора га заменити произвођач, или његов сервис, или слично квалификовано лице, како би се избегле опасности.

SRB

8. Чишћење, одржавање и поруџбина резервних делова

Пре свих радова чишћења извуците мрежни утикач.

8.1 Чишћење

• Заштитне направе, вентилационе отворе и кућиште мотора увек што боље очистите од прашине и прљавштине. Истрљајте уређај чистом крпом или га издувајте компримованим ваздухом под ниским притиском.
• Препоручујемо да уређај очистите одмах након сваког коришћења.
• Редовно чистите уређај влажном крпом и са мало меког сапуна. Немојте употребљавати растворе и средства за чишћење; они би могли да оштете пластичне делове уређаја. Припазите на то да у унутрашњост уређаја не доспе вода.

8.2 Угљене четнице

У случају прекомерног стварања варница контролу угљених четкица препустите електричару. Пажња! Угљене четкице сме да замени само електричар.

8.3 Одржавање

У унутрашњости уређаја нема делова које би требало одржавати.

Код поруцбине резервних делова требали бисте да наведете следеће податке:

• Тип уређаја
• Каталошки број уређаја
• Идентификациони број уређаја
• Број потребног резервног дела

Актуелне цене и информације наћи ћете на интернет страници www.isc-gmbh.info

9. Збрињавање у отпад и рециклирање

Уређај је запакован тако да се током транспорта спрече оштећења. Ова амбалажа је сировина и може поновно да се употреби или преда на рециклирање. Уређај и његов прибор састављени су од разних материјала, као нпр. метала и пластике. Неисправне склопове одлажите у специјалан отпад. Распитајте се у специјализованој продавници или општинској управи!

10. Складиштење

Уређај и његов прибор спремите на тамно и суво место заштићено од смрзавања и недоступно за децу. Оптимална температура за чување је између 5 і 30 °C. Електрични алат чувајте у оригиналном паковању.

SRB

Само за земље ЕУ

Не бацајте електричне алате у кућно смеће!

Ппема европейкој Директиви 2002/96/EG о старим електричним и електронским уређајима и њеним преносом у национално право, истрошени електрични алати требају да се сакупе и на еколошки начин збрину на месту за рецикловање.

Алтернатива за рецикловање насупрот захтевеу за поврат:

Власник електричног уређаја алтернативно је обавезан да умесето поврата уређаја, у случају одрицања власништва, учествује у стручном збрињавању уређаја у отпад. Стари уређај може да се у ту сврху преда месту за преузимање таквих уређаја које спроводи уклањање у смислу државних закона о отпаду и рецикловању. То се не односи на делове прибора и помоћна средства без електричних саставних делова који су додани старим уређајима.

Копирање или умножавање документације и попратних материјала о производу, чак и делимично, дозвољено је само уз ирзичиту сагласност фирме ISC GmbH.

Задржавамо право на техничке измене

SRB

Гаранција

Поштовани купче,

Наши производи подлежу строгпој контроли квалитета. Ако овај уређај ипак не би радио беспрекорно, веома нам је жао и молимо вас да се обратите нашем сервису на адресу наведену на овом гарантном листу, или најближој продавници грађевинског материјала. За гарантни захтев важи следеће:

1. Ови гарантни услови регулишу додатне гарантне услуге. Ова garанција се не односи на ваше законске гарантне захтеве. Наша гарантна услуга за Вас је бесплатна.
2. Гарантна услуга обухвата искључиво недостатке који настану због грешака на материјалу или фабричких грешака и ограничена је на уклањање тих недостатака односно замену уређаја. Молимо вас да обратите пажњу на то да наши уређаји нису подесни за коришћење у комерцијалне, занатске или индустријске сврхе. Стога гарантни уговор не може да се оствари, ако се уређај користи у комерцијалне, обртничке или индустријске сврхе, као и у сличним делатностима. Надаље су из наше garанције искључене услуге замене у случају транспортних оштећења, штете настале због непоштовања монтажних упутстава или нестручне инсталације, непридржавања упутстава за употребу (као нпр. прикључак на погрешан напон мреже или врсту стрје), злоупотрее или нестручне примене (као нпр. преоптерећење уређаја или коришћење недозвољених наменских алата или прибора), непридржавање одредаба за одржавање или безбедносних одредаба, продирање страних тела у уређај (као нпр. песак, камење или прашина), насилно коришћење или спољна деловања (као нпр. оштећења због пада) као и због уобичајеног трошења односно трошења услед коришћења. То нарочито вреди за акумулаторе на које ипак дајемо гарантни рок од 12 месеци. Гарантни захтев се не признаје ако су већ извршени неки захвати у уређај.
3. Гарантни рок износи 5 година, а почиње с датумом купње уређаја. Право на реализовање гарантних захтева имате пре истека рока унутар две седмице након што сте приметите квар. Искључено је реализовање гарантних захтева након истека гарантног рока. Поправка или замена уређаја не доводи до продужења гарантног рока нити до новог гарантног рока за уређај због ове услуге или за неки други уgraђени резервни део. То такође важи код коришћења сервиса на лциу места.
4. Да бисте остварили своје гарантне захтеве, молимо вас да неисправан уређај пошаљете, без наплате поштарине, на доле поменуту адресу. Приложите му оригинални рачун о продаји или неки други доказ о купњи са датумом. Стога вас молимо да као доказ добро сачувате рачун са касе! Што тачније нам опишите разлог рекламације. Ако наша гаранција обухвата дотични квар на уређају, одмах ћемо вам послати поправљен или нови уређај.
