KÄYTTÖOHJE AHS 66/2 Alpha Tools

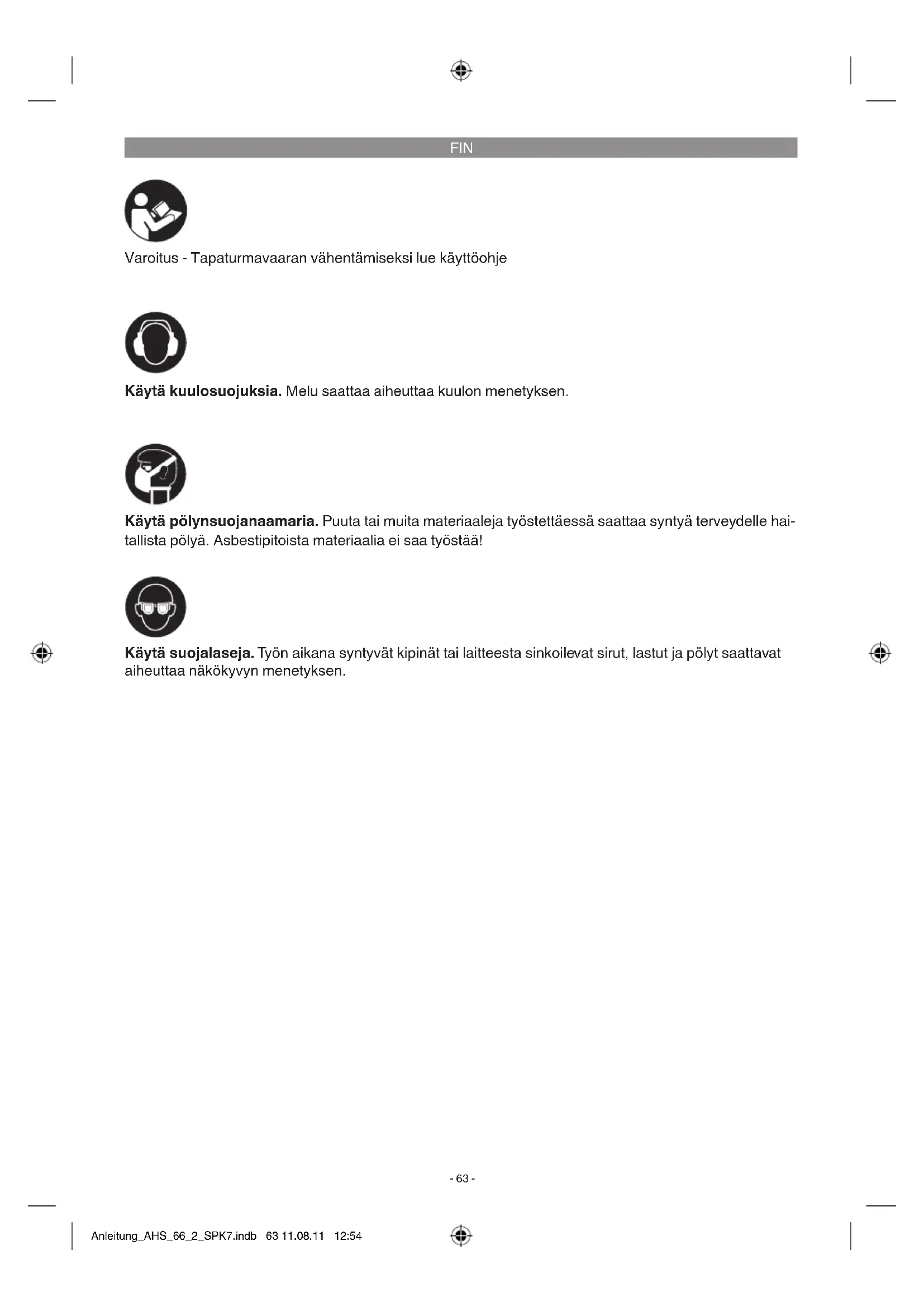

Varoitus - Tapaturmavaaran vähentämiseksi lue käyttöohje Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoilevat sirut, lastut ja pölyt saattavat aiheuttaa näkökyvyn menetyksen. Käytä pölynsuojanaamaria. Puuta tai muita materiaaleja työstettäessä saattaa syntyä terveydelle hai- tallista pölyä. Asbestipitoista materiaalia ei saa työstää! Anleitung_AHS_66_2_SPK7.indb 63 11.08.11 12:54FIN

m Huomio! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä.

1. Turvallisuusmääräykset

Laitetta koskevat turvallisuusmääräykset löydät oheistetusta vihkosesta. m Varoitus! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuvat 1a/1b)

2. Päälle-/pois-katkaisin

3. Päälle-/pois-katkaisimen lukituspainike

4. Leikkaussyvyyden säädön lukitusvipu

7. Jiirisäädön lukitusruuvi

8. Samansuuntaisvasteen lukitusruuvi

9. Jiirikulman asteikko

13. Sahanterän avain

14. Sahanpurun poistoimuliitäntä

15. Heilurisuojuksen avaamisvipu

16. Samansuuntaisvaste

17. Sahanteränvarmistuksen ruuvi

2.2 Toimituksen sisältö

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Huomio! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

Alkuperäiskäyttöohje

Turvallisuusmääräykset

3. Määräysten mukainen käyttö

Käsipyörösaha soveltuu suoraviivaisten leikkaus- ten tekemiseen puuhun, puuntyyppisiin työstöain- eisiin ja muoveihin. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa. Anleitung_AHS_66_2_SPK7.indb 64 11.08.11 12:54FIN

Paino: .........................................................3,8 kg Melu ja tärinä Melu- ja tärinäarvot on mitattu standardin EN 60745 mukaisesti. Äänen painetaso L

...........................................3 dB Käytä kuulosuojuksia. Melu saattaa aiheuttaa kuulon menetyksen. Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) mitattu standardin EN 60745 mukai- sesti. Kahva Tärinänpäästöarvo a

Tukikahva Tärinänpäästöarvo a

Varoitus! Ilmoitettu tärinän päästöarvo on mitattu normite- tun koestusmenetelmän avulla ja se saattaa muuttua, riippuen sähkötyökalun käyttötavasta ja olosuhteista, ja poikkeustapauksissa ylittää annetun arvon. Annettua tärinänpäästöarvoa voidaan käyttää vertailutarkoituksiin verrattaessa yhtä sähkötyöka- lua toiseen samantyyppiseen työkaluun. Ilomoitettua tärinänpäästöarvoa voidaan myös käyttää hyväksi laadittaessa päästöjen vaikutuk- sen alustavaa arviointia. Rajoita melunpäästöt ja tärinä mahdollisim- man vähäisiksi!

Käytä ainoastaan moitteettomia laitteita.

Huolla ja puhdista laite säännöllisesti.

Sovita työskentelytapasi laitteen mukaiseksi.

Älä ylikuormita laitetta.

Tarkastuta laite aina tarvittaessa.

Sammuta laite, kun sitä ei käytetä.

Käytä suojakäsineitä. Jäämäriskit Silloinkin, kun käytät tätä sähkötyökalua määräysten mukaisesti, jää jäljelle aina tietty jäämäriski. Tämän sähkötyökalun raken- teesta ja mallista riippuen saattaa esiintyä seuraavia vaaroja:

1. keuhkovaurioita, ellei käytetä sopivaa pöly-

2. kuulovaurioita, ellei käytetä soveliaita kuulo-

3. terveydellisiä haittoja, jotka aiheutuvat käden-

käsivarren tärinästä, jos laitetta käytetään pitemmän aikaa tai sitä ei käsitellä ja huolleta määräysten mukaisesti.

5. Ennen käyttöönottoa

Tarkistakaa ennen käyttöönottoa, että tyyppikilven tiedot täsmäävät verkkotietojen kanssa. Vetäkää aina vahvavirtapistoke pistorasiasta, ennen kuin suoritatte laitteen säätöjä.

5.1 Leikkaussyvyyden säätö (kuva 2/3)

Avaa suojuksen takasivulla oleva leikkaussy- vyyden säädön lukitusvipu (4).

Aseta sahanjalka (6) tasaisesti sahattavan työstökappaleen pinnalle. Nosta sahaa sen verran, että sahanterä (12) on tarvittavan leik- kaussyvyyden (a) korkeudella.

Käännä leikkaussyvyyden säädön lukitusvipu (4) kiinni tähän asentoon. Tarkasta, että se on tukevasti kiinni. Anleitung_AHS_66_2_SPK7.indb 65 11.08.11 12:54FIN

5.2 Jiirileikkausvaste (kuva 4/5)

Esisäädetty sahanjalan (6) ja sahanterän (12) välinen vakiokulma on 90°. Voit muuttaa tätä kulmaa viistoleikkausten tekemistä varten.

Irroita sahanjalan etusivulla oleva jiirileikkaus- säädön lukitusruuvi (7).

Voit nyt muuttaa leikkauskulmaa aina 45° asti; katso tässä leikkauskulman asteikkoa (9).

Kiristä jiirileikkaussäädön lukitusruuvi (7) sitten jälleen. Tarkasta, että se on tukevasti kiinni.

5.3 Sahanpurun ja lastujen poistoimu

Liitä tarkoitukseen sopiva pölynimuri py- örösahasi tähän tarkoitettuun lastujen poistoimuliitäntään (14) (pölynimuri ei kuulu toimitukseen). Täten saavutat parhaan mah- dollisen imutuloksen työstökappaleesta pois. Edut: Sekä laitteesi että oma terveytesi kärsii vähemmän. Työskentelyalueesi pysyy lisäksi puhtaana ja turvallisena.

Työssä syntyvä pöly saattaa olla vaarallista. Ole hyvä ja noudata tätä koskevia turvallisu- usmääräyksiä.

Huomio! Poistoimuun käytetyn pölynimurin tulee olla sovelias imemään käytettyä materi- aalia.

Tarkasta, että osat on liitetty hyvin toisiinsa.

5.4 Samansuuntaisvaste (kuvat 7/8)

Samansuuntaisvaste (16) sallii samansuunta- isten leikkausten sahaamisen.

Löysennä sahanjalassa (6) olevaa samansu- untaisvasteen lukitusruuvia (8).

Asentaminen tehdään asettamalla samansu- untaisvaste (16) sahanjalassa (6) olevaan johdattimeen (a) (katso kuvaa 7).

Säädä tarvittava välimatka ja kierrä lukitusru- uvi (8) jälleen tiukkaan.

Samansuntaisvasteen käyttö: Aseta sa- mansuuntaisvaste (16) tasaisesti työstökap- paleen reunaan ja ryhdy sitten sahaamaan. m Huomio! Tee ensin koeleikkaus jätepalaan

6.1 Työskenteleminen käsipyörösahalla

Pidä pyörösahasta aina tukevasti kiinni.

Työstökappale työntää heilurisuojuksen (19) automaattisesti taaksepäin.

Älä työnnä sitä väkisin! Liikuta pyörösahaa eteenpäin kevyesti ja tasaisesti.

Jätepalan tulee olla pyörösahan oikealla puo- lella, jotta alustapöydän leveä osa on koko sen pintaa vasten.

Sahattaessa edeltä merkittyä viivaa pitkin on pyörösahaa kuljetettava vastaavaa uraa pit- kin.

Kiinnitä pienet puupalat tiukasti ennen niiden työstöä. Älä koskaan pidä niitä kädellä paikal- laan.

Noudata ehdottomasti turvallisuusmääräyk- siä! Käytä suojalaseja!

Älä käytä viallisia sahanteriä tai sellaisia, jois- sa on repeämiä ja halkeamia.

Älä käytä laippoja tai laipanmuttereita, joiden porareikä on suurempi tai pienempi kuin sa- hanterän porareikä.

Sahanterää ei saa jarruttaa kädellä tai paina- malla sahanterää sivusuuntaan.

Heilurisuojus ei saa juuttua kiinni ja sen täytyy olla jälleen perusasennossa työn valmistut- tua.

Ennen pyörösahan käyttöä tarkasta heiluri- suojuksen toiminta verkkopistokkeen ollessa irroitettuna.

Varmista ennen koneen jokaista käyttöä, että turvavarusteet, kuten heilurisuojus, halkai- sukiila. laippa ja säätölaitteet toimivat tai että ne on säädetty oikein ja lukittu paikalleen.

Varmista ennen koneen jokaista käyttöä, että turvavarusteet, halkaisukiila laippa ja säätölaitteet toimivat tai että ne on säädetty oikein ja lukittu paikalleen.

Liikkuvaa heilurisuojusta ei saa kiinnittää sahaamista varten taaksevedetyn suojuksen sisäpuolelle.

Ei saa käyttää sahanteriä, joiden runko on paksumpi tai haritus on pienempi kuin halkai- sukiilan paksuus. m Huomio! Ennen kaikkia pyörösahaan teh- täviä toimia tulee verkkopistoke irrottaa! Anleitung_AHS_66_2_SPK7.indb 66 11.08.11 12:54FIN

6.2 Pyörösahan käyttö

Säädä leikkaussyvyys, leikkauskulma ja sa- mansuuntaisvaste sopiviksi (katso kohtia 5.1,

Varmista, ettei päälle-/pois-katkaisinta (2) ole painettu. Liitä verkkojohto vasta sen jälkeen sopivaan pistorasiaan.

Käynnistä pyörösaha vain kun sahanterä on asennettu paikalleen!

Aseta sahanjalka laakeasti työstettävän ty- östökappaleen päälle. Sahanterä ei saa kos- kettaa työstökappaleeseen.

Pidä pyörösahasta aina kiinni molemmin kä- sin.

6.3 Päälle-/pois-katkaisin (kuva 9)

Käynnistys: Paina sulkupainiketta (3) ja päälle-/pois-katkaisin- ta (2) samanaikaisesti

Anna sahanterän käydä tyhjänä, kunnes se on saavuttanut täyden nopeutensa. Ohjaa sa- hanterää sitten hitaasti leikkausviivaa pitkin. Paina tällöin sahanterää vain kevyesti alaspä- in. Sammutus: Päästä lukituspainike ja päälle-/pois-katkaisin irti.

Kun kahva päästetään irti, niin kone sammuu automaattisesti, niin että tahaton käynti ei ole mahdollista.

Huolehdi siitä, että tuuletusaukkoja ei peitetä tai ne eivät tukkeudu työskentelyn aikana.

Älä jarruta sahanterää sammuttamisen jäl- keen painamalla sitä sivusuuntaan.

Huomio! Laske kone pois vasta sitten, kun sahanterä on pysähtynyt kokonaan. m Huomio! Tee ensin koeleikkaus jätepalaan

6.4 Sahanterän vaihto (kuvat 10-11)

m Huomio! Ennen kaikkia pyörösahaan teh- täviä toimia tulee verkkopistoke irrottaa! Käytä ainoastaan sellaisia sahanteriä, joiden tyyppi on sama kuin tämän pyörösahan mukana toimitettu sahanterä. Pyydä neuvoja alan liikkee- stä.

Työnnä liikkuva heilurisuojus (19) heilurisuo- juksen vivulla (15) taaksepäin ja pidä sitä paikallaan.

Pidä laippaa (18) paikallaan sahanteräavai- mella (13).

Irroita sahanterän varmistusruuvi (17) sisäko- loavaimella (a).

Ota laippa (18) ja sahanterä (12) alaspäin pois.

Puhdista laippa, pane uusi sahanterä pai- kalleen. Huolehdi oikeasta kulkusuunnasta (katso suojuksessa ja sahanterässä olevia nuolia)!

Kiristä sahanterän varmistusruuvi (17) ja tar- kasta, että se pyörii heitotta.

Ennen kuin painat päälle-/pois-katkaisinta, varmista, että olet asentanut sahanterän oik- ein ja kaikki liikkuvat osat kevyesti liikkuviksi ja kiristänyt kiinnitysruuvit tiukkaan.

7. Verkkojohdon vaihtaminen

Kun tämän laitteen verkkojohto vahingoittuu sen on korvattava joko valmistaja tai hänen asiakas-, huolto- ja varaosapalvelunsa tai vastaavan pä- tevyyden omaava henkilö, jotta vaaratilanteita ei pääse syntymään. Anleitung_AHS_66_2_SPK7.indb 67 11.08.11 12:54FIN

8. Puhdistus, huolto ja varaosatilaus

Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin puhtaina pölystä ja liasta kuin suinki mah- dollista. Pyyhi laite puhtaalla rievulla tai puhal- la se puhtaaksi vähäpaineisella paineilmalla.

Suosittelemme laitteen puhdistamista heti joka käytön jälkeen.

Puhdista laite säännöllisin väliajoin käyttäen kosteaa riepua ja vähän saippuaa. Älä käytä sellaisia puhdistusaineita tai liuotteita, jotka saattavat syövyttää laitteen muoviosia. Huo- lehdi siitä, ettei laitteen sisäpuolelle pääse vettä.

Jos kipinöitä syntyy ylettömästi, anna sähköalan ammattihenkilön tarkastaa hiiliharjojen kunto. Huomio! Hiiliharjojen vaihdon saa tehdä vain säh- köalan ammattihenkilö.

Laitteen sisäpuolella ei ole mitään huoltoa tarvits- evia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

9. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite on ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metal- lista ja muoveista. Toimita vialliset rakenneosat oneglmajätehävitykseen. Tiedustele asiaa alan ammattiliikkeestä tai kunnanhallitukselta!

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauk- sissaan. Anleitung_AHS_66_2_SPK7.indb 68 11.08.11 12:54FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2002/96/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anleitung_AHS_66_2_SPK7.indb 69 11.08.11 12:54FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua ottamaan yhteyttä tekniseen asi- akaspalveluumme käyttäen tässä takuukortissa annettua osoitetta, tai lähimpään valtuutettuun raken- nustarvikeliikkeeseen. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuumääräykset koskevat laajennettuja takuusuorituksia. Ne eivät vaikuta lakimääräisiin ta-

kuusuoritusvaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset puutteellisuudet, jotka aiheutuvat materiaali- tai val-

mistusvirheistä, ja se on rajattu ainoastaan näiden puutteellisuuksien korjaamiseen tai laitteen korvaamiseen uudella. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteollisuus-, käsityöläis- tai teollisuustarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai näihin verrattavissa olevissa toimissa. Takuumme ei myöskään sisällä kuljetusvaurioiden tai sellaisten vaurioiden kor- vaussuorituksia, jotka ovat aiheutuneet asennusohjeen noudattamatta jättämisestä tai asiantun- temattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (esim. liitäntä vääräntyyppi- seen verkkovirtaan), väärinkäytöstä tai virheellisestä käytöstä (esim. laitteen ylikuormittaminen tai hyväksymättömien työkalujen tai lisävarusteiden käyttäminen), huolto- ja turvallisuusmääräysten noudattamatta jättämisestä, vieraiden esineiden (esim. hiekan, kivien tai pölyjen) pääsystä laitteen sisään, väkivaltaisesta käsittelystä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vau- riot) sekä käytöstä aiheutuvasta tavallisesta kulumisesta. Tämä koskee erityisesti niitä akkuja, joille me kuitenkin myönnämme 12 kuukauden pituisen takuun. Takuuvaateet raukeavat, jos laitteelle on jo tehty jotain toimenpiteitä.

3. Takuuaika on 5 vuotta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää ennen takuua-

jan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uudelleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

4. Takuuvaateesi esittämiseksi tulee viallinen laite lähettää postikulut maksettuna allaolevaan osoittee-

seen. Ole hyvä ja liitä mukaan alkuperäinen maksukuitti tai muu päiväyksellä varustettu ostotosite. Säilytä tämän vuoksi kassakuitti huolella tositteena! Ole hyvä ja kuvaa valituksen syy meille mah- dollisimman tarkoin. Jos takuumme kattaa laitteessa olevan vian, saat korjatun tai uuden laitteen välittömästi takaisin. Anleitung_AHS_66_2_SPK7.indb 70 11.08.11 12:54CZCZE
