LIETOŠANAS INSTRUKCIJA AHS 66/2 Alpha Tools

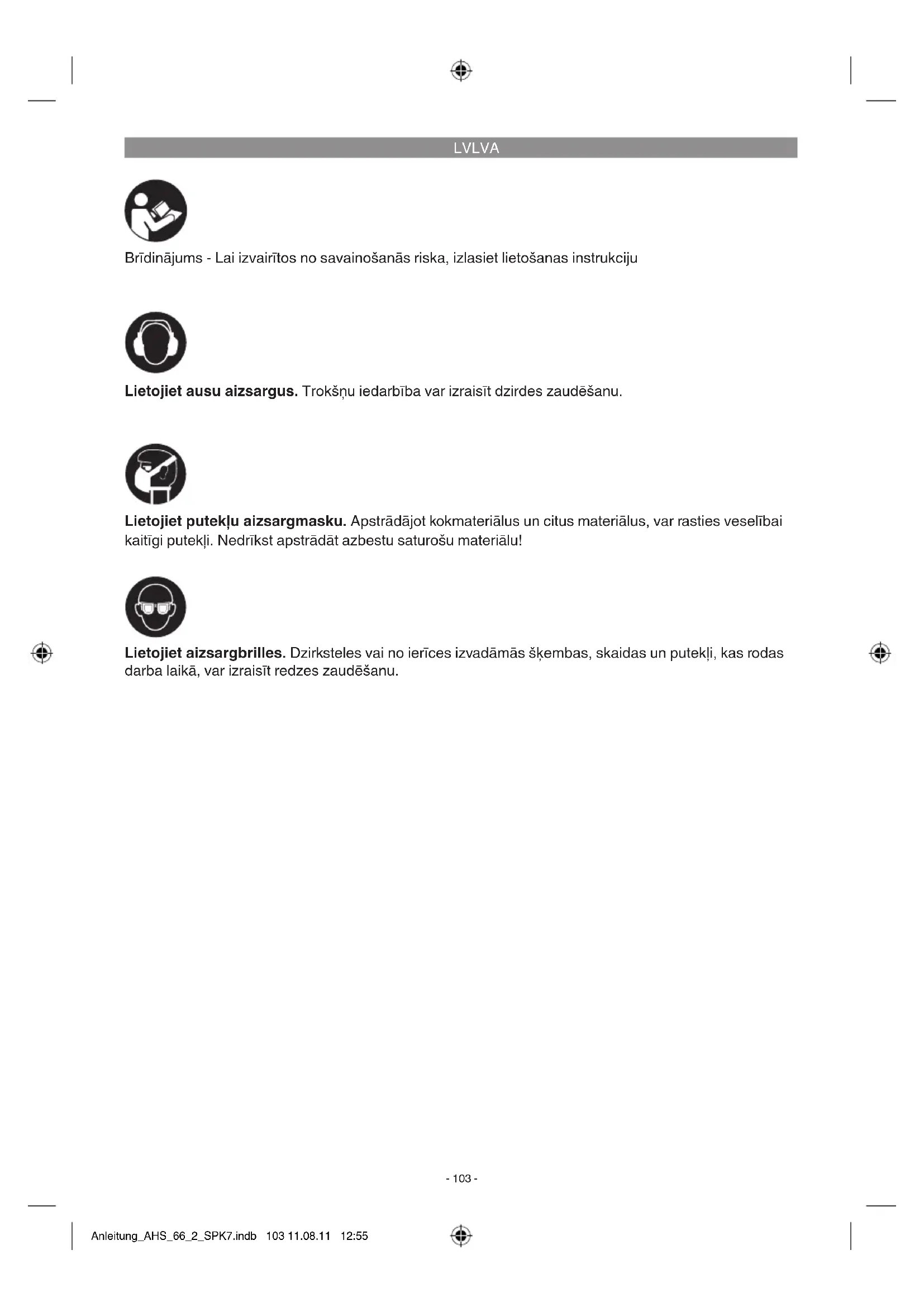

Brīdinājums - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zaudēšanu. Lietojiet aizsargbrilles. Dzirksteles vai no ierīces izvadāmās šķembas, skaidas un putekļi, kas rodas darba laikā, var izraisīt redzes zaudēšanu. Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālus un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu! Anleitung_AHS_66_2_SPK7.indb 103 11.08.11 12:55LVLVA

m Uzmanību! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. m Brīdinājums! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1a/1b. attēls)

2. Ieslēgšanas/izslēgšanas slēdzis

3. Ieslēgšanas/izslēgšanas slēdža bloķēšanas

4. Zāģējuma dziļuma regulēšanas ierīces

6. Zāģēšanas pamatne

7. Slīpā zāģējuma regulēšanas ierīces ksācijas

8. Paralēlā atbalsta ksācijas skrūve

9. Slīpinājuma leņķa skala

13. Zāģa plātnes atslēga

14. Skaidu nosūkšanas ierīces pieslēgvieta

15. Svira svārstīgā aizsargapvalka atvēršanai

16. Paralēlais atbalsts

17. Skrūve zāģa plātnes stiprināšanai

19. Svārstīgais aizsargapvalks

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

Pārbaudiet, vai piegādes komplekts ir pilnīgs.

Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

Pēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Uzmanību! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Zāģa plātnes atslēga

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Rokas ripzāģis ir piemērots taisnu zāģējumu veikšanai kokā, kokam līdzīgos materiālos un plastmasā. Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos. Anleitung_AHS_66_2_SPK7.indb 104 11.08.11 12:55LVLVA

4. Tehniskie rādītāji

Svars: .........................................................3,8 kg Troksnis un vibrācijas Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 60745. Trokšņa spiediena līmenis L

.....................................................3 dB Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas summārās vērtības (trīs virzienu vek- toru summa) ir noskaidrotas atbilstoši EN 60745. Rokturis Vibrāciju emisijas vērtība a

Papildu rokturis Vibrāciju emisijas vērtība ah = 2,965 m/s

Brīdinājums! Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību. Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu. Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Izslēdziet ierīci, kad no nelietojat.

Strādājiet cimdos. Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota

putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti

3. veselības kaitējumi, ko izraisa plaukstu un

roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap- kopj.

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parame- triem. Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotīkla. 5.1. Zāģējuma dziļuma regulēšana (2./3. attēls)

Atvienojiet aizsargapvalka mugurpusē izvie- toto zāģējuma dziļuma regulēšanas ierīces fiksācijas sviru (4).

Uzlieciet zāģēšanas pēdu (6) plakani uz apstrādājamās detaļas virsmas. Celiet zāģi tiktāl augšup, līdz zāģa plātne (12) atrodas nepieciešamajā zāģējuma dziļumā (a).

Atkal nostipriniet zāģējuma dziļuma regulēšanas ierīces fiksācijas sviru (4). Pārbaudiet stiprinājumu. Anleitung_AHS_66_2_SPK7.indb 105 11.08.11 12:55LVLVA

5.2. Slīpais atbalsts (4./5. attēls)

Iepriekš iestatītais standarta leņķis starp zāģēšanas pēdu (6) un zāģa plātni (12) ir 90°. Jūs varat izmainīt šo leņķi, lai veiktu slīpus zāģējumus.

Atskrūvējiet zāģēšanas pēdas priekšpusē izvietoto slīpā zāģējuma regulēšanas ierīces fiksācijas skrūvi (7).

Tagad Jūs varat izmainīt zāģējuma leņķi līdz pat 45°; ievērojiet zāģējuma leņķa skalu (9).

Atkal nostipriniet slīpā zāģējuma regulēšanas ierīces fiksācijas skrūvi (7). Pārbaudiet stiprinājumu. 5.3. Putekļu un skaidu nosūkšana (6. attēls)

Ripzāģa skaidu nosūkšanas pieslēgvietai (14) pieslēdziet piemērotu putekļu sūcēju (a) (putekļu sūcējs nav iekļauts piegādes komplektā).. Tādējādi Jūs iegūsiet optimālu putekļu nosūkšanu no detaļas. Priekšrocības: Jūs saudzējat gan ierīci, gan savu veselību. Turklāt Jūsu darbavieta paliek tīra un droša.

Putekļi, kas rodas darba laikā, var būt bīstami. Lūdzu, ievērojiet drošības norādījumus.

Uzmanību! Putekļu sūcējam, ko iz- manto nosūkšanai, ir jābūt piemērotam apstrādājamam materiālam.

Pārbaudiet, vai visas detaļas ir savā starpā labi savienotas. 5.4. Paralēlais atbalsts (7./8. attēls)

Paralēlais atbalsts (16) ļauj zāģēt paralēlas līnijas.

Palaidiet vaļīgāk zāģēšanas pēdā (6) izvietoto paralēlā atbalsta fiksācijas skrūvi (8).

Montāža ir veicama, ievietojot paralēlo at- balstu (16) zāģēšanas pēdas (6) vadīklā (a) (skat. 7. attēlu).

Nosakiet nepieciešamo attālumu un atkal pie- velciet fiksācijas skrūvi (8).

Paralēlā atbalsta lietošana: paralēlo atbalstu (16) novietojiet plakani pie detaļas malas un sāciet zāģēt. m Uzmanību! Izmēģinājuma zāģējumu veiciet uz brāķētas koka detaļas.

Ripzāģi vienmēr turiet stingri rokās.

Svārstīgā aizsargapvalka (19) atvirzīšana no detaļas notiek automātiski.

Nepielietojiet spēku! Viegli un vienmērīgi vir- ziet ripzāģi uz priekšu.

Brāķētai detaļai vajadzētu atrasties ripzāģa labajā pusē, lai balsta galda platā daļa piekļautos tā visai virsmai.

Kad zāģējat pa iepriekš iezīmētu līniju, ripzāģi vadiet gar atbilstošo ierobu.

Mazas koka daļas pirms to apstrādes ir jāiespīlē. Nekad neturiet tās rokā.

Noteikti ievērojiet drošības noteikumus! Lieto- jiet aizsargbrilles!

Neizmantojiet bojātas zāģa plātnes vai tādas, kam ir plaisas un plīsumi.

Neizmantojiet atlokus/atloka uzgriežņus, kuru urbums ir lielāks vai mazāks par zāģa plātnes attiecīgo urbumu.

Zāģa plātni nedrīkst apturēt ar roku vai spiežot uz zāģa plātnes no sāniem.

Svārstīgajam aizsargam nedrīkst ļaut iestrēgt, un pēc pabeigtās darba operācijas tam atkal ir jāatrodas sākotnējā pozīcijā.

Pirms ripzāģa izmantošanas, kad kontaktdakša ir atvienota no elektrotīkla, pārbaudiet svārstīgā aizsarga darbību.

Pirms ierīces katras lietošanas reizes pārliecinieties, ka aizsargmehānismi, piemēram, svārstīgais aizsargs, atdalītājķīlis, atloks, un regulēšanas ierīces darbojas un ir pareizi noregulētas un nofiksētas.

Skaidu nosūkšanas pieslēgvietai (14) Jūs varat pieslēgt piemērotu putekļu nosūkšanas ierīci. Nodrošiniet, lai putekļu nosūkšanas ierīce būtu droši un pienācīgi pieslēgta.

Zāģēšanai kustīgo, svārstīgo aizsargapvalku nedrīkst iestiprināt atvirzītajā aizsargapvalkā.

Nedrīkst izmantot zāģa plātnes, kuru pamatdaļa ir biezāka vai kuras izlocījums ir mazāks par atdalītājķīļa biezumu. m Uzmanību! Pirms jebkādu darbu ar ripzāģi veikšanas atvienojiet kontaktdakšu no elektrotīkla! Anleitung_AHS_66_2_SPK7.indb 106 11.08.11 12:55LVLVA

6.2. Ripzāģa lietošana

Pielāgojiet zāģējuma dziļumu, zāģējuma leņķi un paralēlo atbalstu (skat. 5.1., 5.2. un 5.4. punktu).

Nodrošiniet, lai ieslēgšanas/izslēgšanas slēdzis (2) nebūtu iespiests. Tikai tad ievietojiet tīkla kontaktdakšu piemērotā kontaktligzdā.

Ieslēdziet ripzāģi tikai tad, kad ir ievietota zāģa plātne!

Novietojiet zāģēšanas pēdu plakani uz apstrādājamās detaļas. Zāģa plātne nedrīkst saskarties ar detaļu.

Ripzāģi turiet tikai ar abām rokām.

6.3 Ieslēgšanas/izslēgšanas slēdzis (9. attēls)

Ieslēgšana: vienlaicīgi nospiediet bloķēšanas taustiņu (3) un ieslēgšanas/izslēgšanas slēdzi (2).

Ļaujiet zāģa plātnei sākt darboties, līdz tā sasniedz pilnu ātrumu. Tad lēnām vadiet zāģa plātni gar zāģējuma līniju, tikai mazliet spiežot uz zāģa plātnes. Izslēgšana: atlaidiet bloķēšanas taustiņu un ieslēgšanas/ izslēgšanas slēdzi.

Atlaižot rokturi, ierīce automātiski izslēdzas tā, ka netīša darbība nav iespējama.

Uzmaniet, lai darba laikā nebūtu nosegtas vai aizsprostotas ventilācijas atveres.

Pēc ierīces izslēgšanas zāģa plātni neaptu- riet, spiežot uz tās no sāniem.

Uzmanību! Nolieciet ierīci prom tikai pēc tam, kad zāģa plātne ir pilnīgi apstājusies. m Uzmanību! Izmēģinājuma zāģējumu vei- ciet uz brāķētas koka detaļas. 6.4. Zāģa plātnes nomaiņa (10.-11. attēls) m Uzmanību! Pirms jebkādu darbu ar ripzāģi veikšanas atvienojiet kontaktdakšu no elektrotīkla! Lietojiet vienīgi tādas zāģa plātnes, kuru tips atbilst šim ripzāģim klātpievienotajai zāģa plātnei. Konsultējieties specializētā tirdzniecības uzņēmumā.

Kustīgo, svārstīgo aizsargapvalku (19) atvir- ziet un turiet, izmantojot svārstīgā aizsargap- valka fiksācijas sviru (15).

Ar zāģa plātnes atslēgu (13) turiet pie atloka (18).

Skrūvi zāģa plātnes stiprināšanai (17) atskrūvējiet ar sešskaldņa atslēgu (a).

Izņemiet atloku (18) un zāģa plātni (12) virzienā uz leju.

Notīriet atloku, ievietojiet jaunu zāģa plātni. Ievērojiet griešanās virzienu (skat. bultiņu uz aizsargapvalka un uz zāģa plātnes)!

Pievelciet skrūvi zāģa plātnes stiprināšanai (17), ievērojiet cirkulāciju.

Pirms slēdža ieslēgšanas vai izslēgšanas pārliecinieties, vai zāģa plātne ir pareizi uzmontēta, vai kustīgās detaļas kustas brīvi un vai piespiedskrūves ir stingri pievilktas.

7. Tīkla pieslēguma vada nomaiņa

Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalicētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma. Anleitung_AHS_66_2_SPK7.indb 107 11.08.11 12:55LVLVA

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens.

Ja parādās pārmērīga dzirksteĮošana, uzticiet ogles suku pārbaudi veikt kvalicētam elektriĮim. Uzmanību! Ogles suku nomaiņu drīkst veikt tikai kvalicēts elektriĮis.

Ierīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

8.4 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot otrreiz vai no- dot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkri- tumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30˚C. Uzglabājiet elektroierīci oriģinālajā iepakojumā. Anleitung_AHS_66_2_SPK7.indb 108 11.08.11 12:55LVLVA

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anleitung_AHS_66_2_SPK7.indb 109 11.08.11 12:55LVA

Garantijas talons Augsti cienītā kliente, augsti godātais klient, mūsu ražojumi ir pakļauti stingrai kvalitātes kontrolei. Ja šī ierīce tomēr nedarbojas nevainojami, izsakām nožēlu un lūdzam griezties mūsu servisa dienestā, kura adrese norādīta šajā garantijas talonā, vai tuvākajā atbildīgajā būvmateriālu veikalā. Lai iesniegtu garantijas prasības, jāņem vērā turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi reglamentē papildu garantijas pakalpojumus. Jūsu likumīgās garantijas

prasības šī garantija neskar. Mūsu garantijas pakalpojumi jums ir bez maksas.

2. Garantijas pakalpojumi izplatās vienīgi uz defektiem, kas ir izskaidrojami ar materiāla vai ražošanas

kļūdām un ir ierobežoti ar šo defektu novēršanu vai ierīces apmaiņu. Lūdzu ņemiet vērā, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Tādēļ garantijas līgumu nenoslēdz, ja ierīci izmanto komerciālos, amatniecības un rūpniecības uzņēmumos, kā arī tamlīdzīgās darbībās. Bez tam no mūsu garantijas ir izslēgta zaudējumu atlīdzināšana par bojājumiem, kas radušies transportēšanas laikā, bojājumiem, kas radušies saistībā ar montāžas instrukcijas neievērošanu vai tehniski nepareizu montāžu, lietošanas instrukcijas neievērošanu (kā piemēram, pieslēdzot nepareizam tīkla spriegumam vai strāvas veidam), ļaunprātīgu vai nelietpratīgu izmantošanu (kā piemēram, ierīces pārslogošana vai nepieļautu ievietojamo instrumentu vai piederumu izmantošana), apkopes un drošības noteiku- mu neievērošanu, svešķermeņu iekļūšanu ierīcē (kā piemēram, smilts, akmeņi vai putekļi), spēka pielietošanu vai ārējām iedarbībām (kā piemēram, nokrītot), kā arī izmantošanai atbilstošu, parastu nodilumu. Īpaši tas attiecas uz akumulatoriem, kuriem ir 12 mēnešu garantijas termiņš. Garantijas prasība zaudē spēku, ja ierīcei jau tikušas veiktas kādas iejaukšanās darbības.

3. Garantijas termiņš ir 5 gadi un tas sākas ar ierīces pirkuma datumu. Garantijas prasības ir jāiesniedz

pirms garantijas termiņa izbeigšanās divu nedēļu laikā, no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc garantijas termiņa izbeigšanās ir izslēgta. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, ne arī noteikts jauns garantijas termiņš saistībā ar šo darbību ierīcei vai iespējamām iemontētajām rezerves daļām. Tas pats ir spēkā arī, izmantojot apkalpošanu uz vietas.

4. Lai iesniegtu garantijas prasību, lūdzu, pārsūtiet bojāto ierīci bez maksas uz apakšā norādīto ad-

resi. Pievienojiet pārdošanas dokumenta oriģinālu vai citu pirkuma pierādījumu ar datumu. Tādēļ, lūdzu, labi uzglabājiet kases čeku kā pierādījumu! Lūdzu, iespējami precīzāk aprakstiet pretenzijas iemeslu. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Anleitung_AHS_66_2_SPK7.indb 110 11.08.11 12:55HHUN
