BRUKSANVISNING AHS 66/2 Alpha Tools

2. Produktbeskrivelse og

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

3. Helbredsskader, som følger af hånd-arm-

Brug ikke flanger/flangemøtrikker, hvor borin- gen er større eller mindre end savklingens.

8. Rengøring, vedligeholdelse og

9. Bortskaelse og genanvendelse

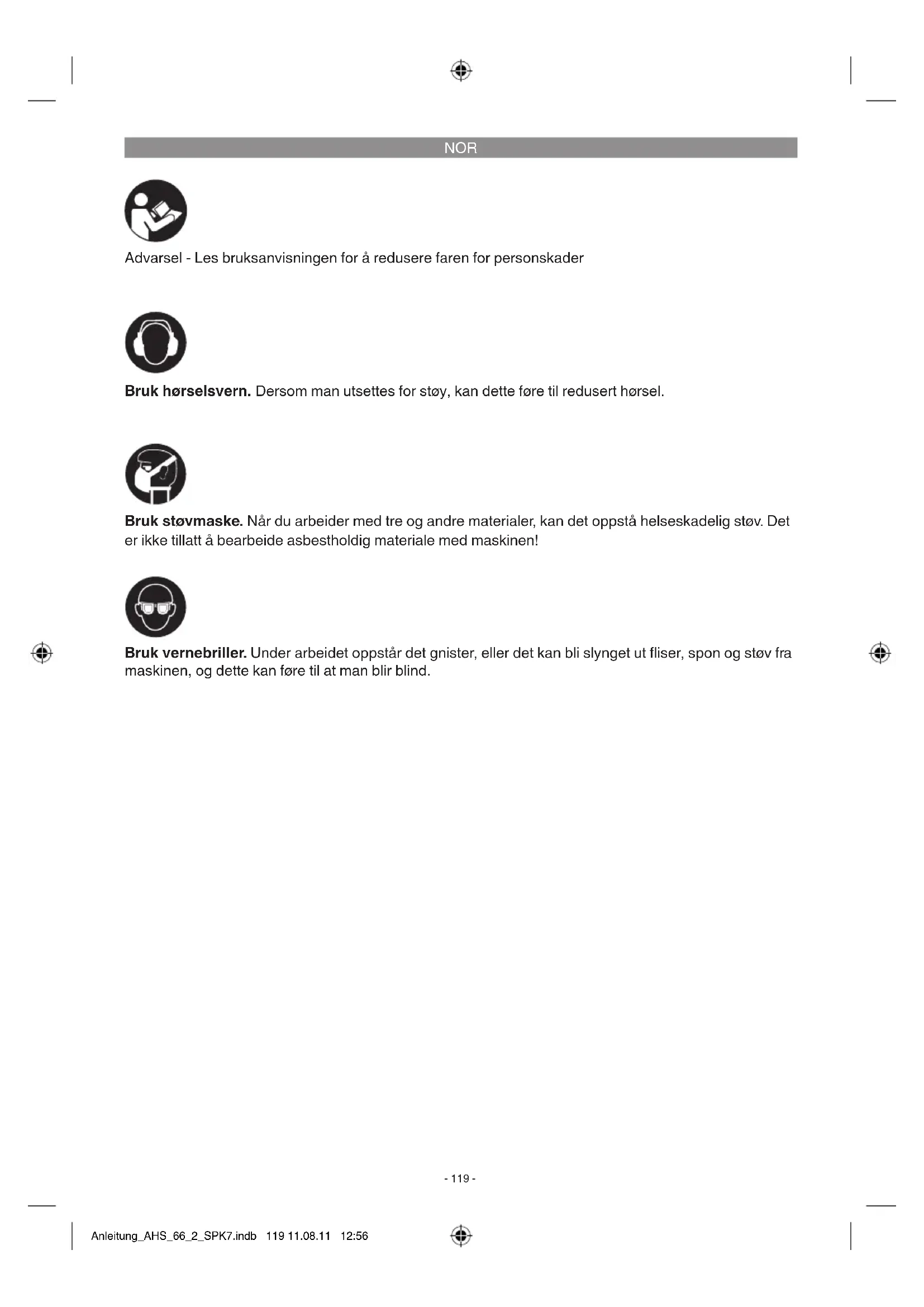

Advarsel - Les bruksanvisningen for å redusere faren for personskader Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut iser, spon og støv fra maskinen, og dette kan føre til at man blir blind. Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen! Anleitung_AHS_66_2_SPK7.indb 119 11.08.11 12:56NOR

m Obs! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Du nner de aktuelle sikkerhetsinstruksene i det vedlagte heftet! m Advarsel Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og

innholdet i leveransen

2.1 Beskrivelse av maskinen (gur 1a/1b)

4. Låsehåndtak for innstilling av skjæredybde

7. Låseskrue for innstilling av gjæring

8. Låseskrue for parallellanlegg

9. Skala for gjæringsvinkel

15. Håndtak for å åpne pendelbeskyttelsesdeks-

17. Skrue for å låse sagbladet

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Obs! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Håndsirkelsagen er egnet til å sage rettlinjede snitt i tre, treliknende materialer og kunststo. Maskinen skal kun brukes til arbeider den er be- regnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Pro- dusenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ans- varlig. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk. Anleitung_AHS_66_2_SPK7.indb 120 11.08.11 12:56NOR

Vekt: ...........................................................3,8 kg Støy og vibrasjoner Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745. Lydtrykknivå L

..............................................3 dB Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel. Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745. Håndtak Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Støttehåndtak Emisjonsverdi for vibrasjoner a

Usikkerhet K = 1,5 m/s

Advarsel! Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll- prosedyre og kan endre seg, avhengig av hvor- dan og til hva elektroverktøyet brukes, og i unn- takstilfeller kan emisjonen ligge over angitt verdi. Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet. Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belast- ningen. Begrens støyutviklingen og vibrasjonene til et minimum!

Bruk bare forskriftsmessige maskiner uten skader.

Vedlikehold og rengjør maskinen med jevne mellomrom.

Tilpass din arbeidsmåte maskinen.

Sørg ved behov for å få maskinen undersøkt.

Bruk hansker. Resterende risikoer Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

2. Hørselsskader dersom man ikke bruker egnet

3. Helseskader som kan resultere av vibrasjo-

nene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

5.1 Innstilling av skjæredybde (gur 2/3)

Løsne det låsehåndtaket for innstilling av skjæredybde (4) som befinner seg på baksi- den av beskyttelsesdekslet.

Plasser fotplaten (6) flatt på overflaten til ar- beidsstykket som skal bearbeides. Løft opp sagen helt til sagbladet (12) befinner seg i nødvendig skjæredybde (a).

Fest låsehåndtaket for innstilling av skjære- dybde (4) igjen. Kontroller at det sitter forsvar- lig fast. Anleitung_AHS_66_2_SPK7.indb 121 11.08.11 12:56NOR

5.2 Gjæringsanlegg (gur 4/5)

Den forhåndsinnstilte standardvinkelen mel- lom fotplaten (6) og sagbladet (12) er 90°. Du kan endre denne vinkelen for å gjennomføre vinkelskjæringene.

Løsne den låseskruen for innstilling av gjæring (7) som befinner seg på forsiden av fotplaten.

Nå kan du endre skjærevinkelen med inntil 45°; vær i denne forbindelse oppmerksom på skjærevinkelskalaen (9).

Fest låseskruen for innstilling av gjæring (7) igjen. Kontroller at det sitter forsvarlig fast.

5.3 Avsuging av støv og spon (gur 6)

Støv som oppstår under arbeidet, kan være farlig. Overhold i denne forbindelse sikkerhet- sinstuksene.

OBS! Den støvsugeren som brukes til avsu- gingen, må være egnet for det materialet som skal bearbeides.

Kontroller om alle delene er forsvarlig koplet til hverandre.

Parallellanlegget (16) gjør deg i stand til å sage parallelle linjer.

Løsne låseskruen for parallellanlegget (8) som befinner seg på fotplaten (6).

Monteringen skjer ved at parallellanlegget (16) settes inn i føringen (a) på fotplaten (6) (se figur 7).

Fastsett den nødvendige avstanden og trekk låseskruen (8) forsvarlig til igjen.

Bruk av parallellanlegget: Plasser parallellan- legget (16) flatt på kanten av arbeidsstykket og begynn med sagingen. m Obs! Utfør en prøvesaging med et trestykke som bare er avfall.

Pendelbeskyttelsesdekslet (19) skyves auto- matisk tilbake av arbeidsstykket.

Avfallsstykket bør befinne seg på høyre side av sirkelsagen, slik at den brede del hviler mot hele flaten av underlagsbordet.

Det er tvingende nødvendig å overholde sik- kerhetsforskriftene! Bruk vernebriller!

Sagbladet må ikke bremses med hånden el- ler ved å utøve trykk fra siden mot sagbladet.

Pendelbeskyttelsen må ikke kile seg fast, og den må på nytt befinne seg i utgangsstillingen når arbeidsoperasjonen er avsluttet.

Kontroller før hver bruk av maskinen at sikker- hetsinnretningene, som f.eks. pendelbeskyt- telsen, spaltekilen, flensene og justeringsme- kanismene, fungerer forskriftsmessig og er stilt korrekt inn og spent fast.

Du kan kople et egnet støvavsug til tilkoplin- gen for sponavsug (14). Kontroller at støvav- suget er koplet forsvarlig og forskriftsmessig til.

Det er ikke tillatt å låse det bevegelige pen- delbeskyttelsesdekslet fast i det tilbaketrukne beskyttelsesdekslet når sagingen skal utfø- res.

Tilpass skjæredybden, skjærevinkelen og parallellanlegget (se punkt 5.1, 5.2 og 5.4).

Kontroller at PÅ/AV-bryteren (2) ikke er tryk- ket inn. Først deretter kan du kople nettplug- gen til en egnet stikkontakt.

Når du slipper løs håndtaket, koples maski- nen automatisk ut, slik at utilsiktet rotasjon av sagbladet ikke er mulig.

Sørg for at ventilasjonsåpningene ikke dekkes til eller blokkeres under arbeidet.

Ikke brems sagbladet ved å presse mot det fra sidene etter at maskinen er stanset.

OBS! Vent med å legge fra deg maskinen til sagbladet har stanset helt. m Obs! Utfør en prøvesaging med et trestyk- ke som bare er avfall.

6.4 Utskiftning av sagblad (gur 10-11)

Skyv tilbake og hold fast pendelbeskyttelses- dekslet (19) med håndtaket for pendelbeskyt- telsesdekslet (15).

Løsne skruen for å låse sagbladet (17) med unbrakonøkkelen (a).

Ta ut flensen (18) og sagbladet (12) mot un- dersiden.

Rengjør flensen. Sett inn et nytt sagblad. Vær oppmerksom på rotasjonsretningen (se pilen på beskyttelsesdekslet og på sagbladet)!

Trekk til skruen som låser sagbladet (17), og kontroller at rotasjonen er uten kast.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Trekk alltid ut nettpluggen når det skal utføres rengjøringsarbeider.

Hold sikkerhetsinnretningene, ventilasjonsåp- ningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.

Vi anbefaler å rengjøre maskinen omgående etter bruk.

Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen.

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råsto og kan dermed brukes om igjen, eller den kan føres tilbake til råstokretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoer. Defekte komponenter skal leveres inn til deponier for spesialavfall. Be en spesialisert forhandler eller kommuneadministrasjonen om informasjon!

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2002/96/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anleitung_AHS_66_2_SPK7.indb 125 11.08.11 12:56NOR
