KASUTUSJUHEND PS 600/1 E Alpha Tools

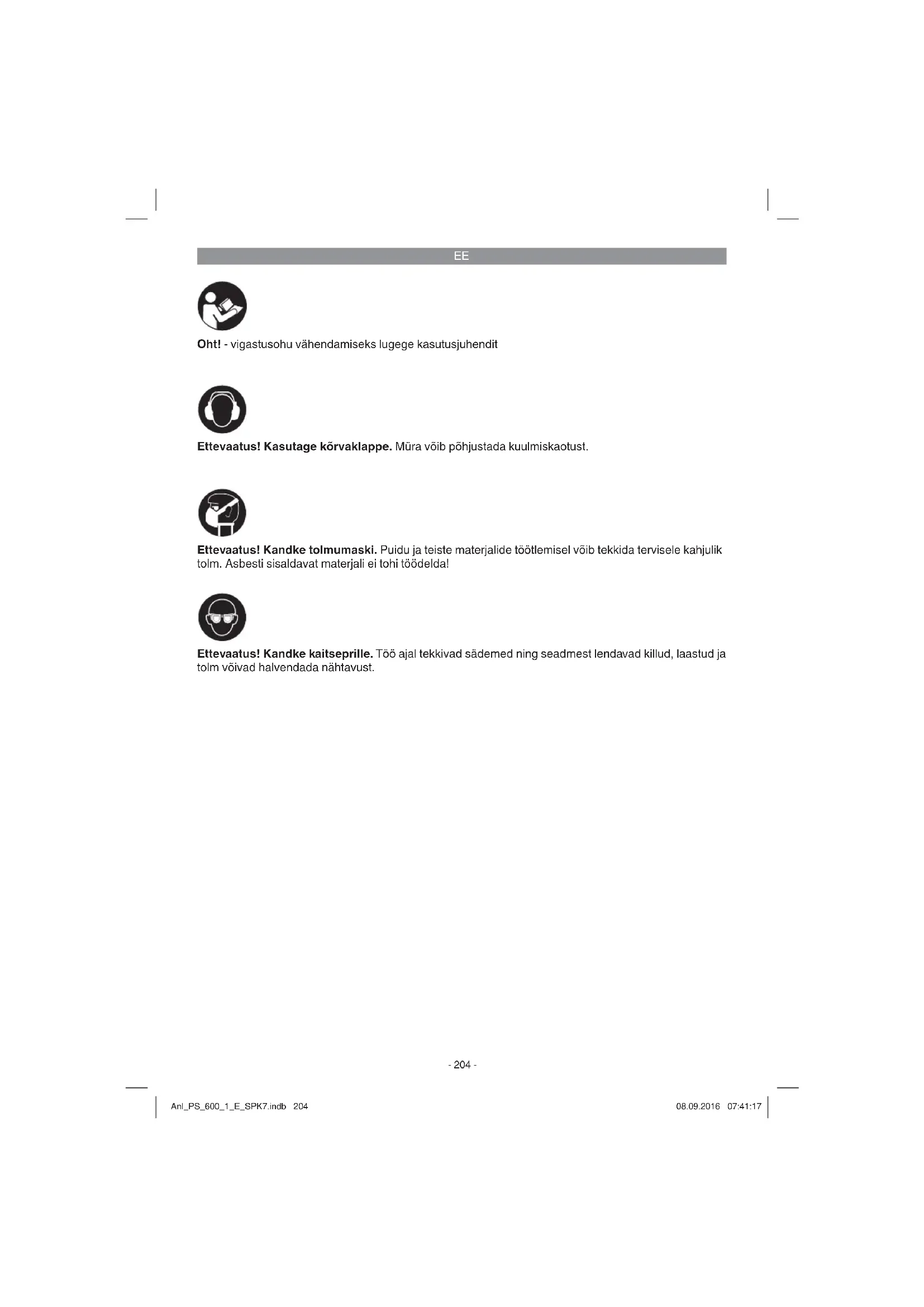

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada nähtavust. Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda! Anl_PS_600_1_E_SPK7.indb 204Anl_PS_600_1_E_SPK7.indb 204 08.09.2016 07:41:1708.09.2016 07:41:17EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2)

1. Pöörlemissageduse regulaator

6. Laastueemaldusliitmik

7. Reguleeritav saetald

8. Pendelfunktsiooni lüliti

9. Sae talla kraadiskaala

13. Külgsuunaja pingutuskruvid

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Laastueemaldusliitmik

Originaalkasutusjuhend

3. Sihipärane kasutamine

Tikksaag on mõeldud vastavat saelehte kasuta- des puidu, raua, värviliste metallide ja plastmassi saagimiseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anl_PS_600_1_E_SPK7.indb 205Anl_PS_600_1_E_SPK7.indb 205 08.09.2016 07:41:1708.09.2016 07:41:17EE

Kaal: ...........................................................2,1 kg Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi EN 60745 järgi. Helirõhu tase L

................................................3 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 60745 järgi. Käepide Võngete emissiooniväärtus a

Lisakäepide Võngete emissiooniväärtus a

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib mu- utuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem. Esitatud võngete emissiooniväärtust võib kasuta- da võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega. Esitatud võngete emissiooniväärtust võib kasuta- da ka kahjustuste esialgseks hindamiseks. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus! Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja.

5.1 Kaitsekate (joonis 1/15)

Kaitsekate (15) kaitseb saelehe (12) juhusliku puudutamise eest ja võimaldab seejuures näha lõikepiirkonda.

5.2 Saelehe vahetamine (joonised 2/12)

Enne saelehe paigaldamist või vahetamist tõmmake võrgupistik pistikupesast välja.

Seadke pendelfunktsiooni lüliti (8) asendisse

Lükake saeleht (12) saelehe hoidiku (14) juhtsoonde (b) kuni lõpuni.

Keerake kruvi (a) kaasasoleva sisekuuskant- võtmega kinni.

Saelehe hambad peavad olemalõikesuunas. Hoolitsege selle eest, et saeleht oleks sael- Anl_PS_600_1_E_SPK7.indb 206Anl_PS_600_1_E_SPK7.indb 206 08.09.2016 07:41:1708.09.2016 07:41:17EE

ehe hoidiku (14) juhtsoones (b) ja rullikul.

Kontrollige, kas saeleht (12) on hoidikus kor- ralikult kinni.

Saelehe eemaldamine toimub vastupidises järjekorras.

5.3 Külgsuunaja paigaldamine (joonis 3/11)

Külgsuunaja (11) abil saate teha paralleelseid lõikeid.

Seejärel lükake külgsuunaja (11) sae talla (7) juhtavadesse. Külgsuunaja (11) saate paigaldada seadme vasakule või paremale küljele.

Juhtliist peab alati jääma allapoole. Seadke külgsuunaja (11) mõõteskaala abil vajalik kaugus ja keerake pingutuskruvid (13) kinni tagasi.

5.4 Sae talla reguleerimine kaldlõigete jaoks

Keerake reguleeritava sae talla (7) alumisel poolel asuvad sae talla kruvid (16) sisekuus- kantvõtmega (4) lahti (joonis 4).

Tõmmake sae talda (7) pisut ettepoole. See- järel saab sae talda kuni 45° võrra vasakule või paremale kallutada.

Kui sae tald (7) tagasi taha lükata, funktsio- neerib see ainult sae talla kraadiskaalale (9) märgitud lukustusasendites 0°, 15°, 30° ja 45° (joonis 5). Seadke sae tald vastavasse asendisse ja keerake sae talla kruvi (16) kinni.

Sae talda (7) võib seada ilma pikemata ka teisele nurgamõõdule. Selleks tõmmake sae tald (7) ettepoole, seadke soovitud nurk ja keerake sae talla kruvi (16) kinni tagasi.

5.5 Laastueemaldusliitmik (joonis 6)

Tikksael on tolmuimejaliitmik. Liitmik pannakse tikksae külge ja keeratakse kinni. Selle liitmikuga võib ühendada suvalise toimuimeja. Hoolitsege selle eest, et seadmed oleksid õhutihedalt ühen- datud. Töö juures tekkiv tolm võib olla ohtlik. Jär- gige ohutusjuhiseid.

Sisselülitamine: Vajutage toitelülitit Väljalülitamine: Laske toitelüliti lahti

6.2 Lukustusnupp (joonis 7/2)

Lukustusnupuga (2) saab toitelüliti (3) töörežiimi lukustada. Väljalülitamiseks vajutage lühidalt toi- telülitit (3).

6.3 Elektrooniline pöörlemissageduse

regulaator (joonis 8/1) Pöörlemissageduse regulaatoriga saab määrata soovitud pöörlemissageduse. Pöörlemissagedu- se suurendamiseks keerake pöörlemissageduse regulaatorit suunas “PLUS”, pöörlemissageduse vähendamiseks keerake regulaatorit suunas “MINUS“. Sobiv võnkesagedus sõltub vastavast materjalist ja töötingimustest. Ka siin kehtivad üldised regulatsioonid laaste teki- tavate tööde lõikekiiruse kohta. Peente saelehtedega saate üldiselt töötada su- urema võnkesagedusega; jämedamad saelehed vajavad väiksemat kiirust. Asend 1-2 = väike võnkesagedus (terase jaoks) Asend 3-4 = keskmine võnkesagedus (terase, pehmete metallide, plastmassi jaoks) Asend 5-6 = suur võnkesagedus (okaspuidu, lehtpuidu, pehmete metallide, plastmassi jaoks)

6.4 Pendelfunktsiooni reguleerimine (joonis

Pendelfunktsiooni lülitiga (8) saab reguleerida saelehe (12) pendelliikumise tugevust käigul.

Saate kohandada lõikekiirust, lõikevõimsust ja lõiketulemust töödeldava detailiga. Seadke pendelfunktsiooni lüliti (8) järgmistesse asendisse: Asend 0 = pendelliikumine puudub Materjal: kumm, keraamika, alumiinium, teras Märkus: peente ja puhaste lõikeservade, õhu- keste materjalide (nt plekk) ja kõvade materjalide jaoks. Anl_PS_600_1_E_SPK7.indb 207Anl_PS_600_1_E_SPK7.indb 207 08.09.2016 07:41:1808.09.2016 07:41:18EE

Asend 1 = väike pendelliikumine Materjal: plastmass, puit, alumiinium Märkus: tugevate materjalide jaoks Asend 2 = keskmine pendelliikumine Materjal: puit Asend 3 = suur pendelliikumine Materjal: puit Märkus: pehmete materjalide jaoks ja kiusuunas saagimiseks Parim pöörlemissageduse ja pendelliikumise kombinatsioon sõltub töödeldavast materjalist. Soovitame alati välja selgitada ideaalse seadistu- se proovilõikega äravisatud materjalitükil.

6.5 Lõigete teostamine

Veenduge, et toitelüliti (3) ei oleks sisseva- jutatud. Alles seejärel pange võrgupistik sobi- vasse pistikupessa.

Lülitage tikksaag sisse ainult siis, kui saeleht on paigaldatud.

Kasutage ainult täiesti korralikke saelehti. Vahetage nürid, kõverad või pragunenud sa- elehed kohe välja.

Laske saelehel töötada, kuni see on saa- vutanud täiskiiruse. Seejärel juhtige saelehte aeglaselt lõikejoont pidi. Seejuures avaldage saelehele ainult kerget survet.

Metalli saagimisel peab lõikejoon olema sobi- va jahutusainega määritud.

6.6 Ala väljasaagimine (joonis 10)

Puurige trelliga väljasaetava ala keskele 10 mm auk. Pange saeleht sellesse auku ja alustage soo- vitud ala väljalõikamist.

6.7 Paralleelsete lõigete teostamine

Paigaldage külgsuunaja ja reguleerige see vastavalt (vt punkt 5.3).

Järgige punkti 6.5 juhiseid.

Teostage lõige, nagu on näidatud joonisel 11.

Järgige punkti 6.5 juhiseid.

Teostage lõige, nagu on näidatud joonisel 12.

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Oht! Süsiharju tohib vahetada ainult kvalifi tseeri- tud elektrik.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_PS_600_1_E_SPK7.indb 209Anl_PS_600_1_E_SPK7.indb 209 08.09.2016 07:41:1808.09.2016 07:41:18EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_PS_600_1_E_SPK7.indb 210Anl_PS_600_1_E_SPK7.indb 210 08.09.2016 07:41:1808.09.2016 07:41:18EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad, juhtrullik Kulumaterjal / Kuluosad* Saekettad Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_PS_600_1_E_SPK7.indb 212Anl_PS_600_1_E_SPK7.indb 212 08.09.2016 07:41:1808.09.2016 07:41:18LV
