BRUKSANVISNING AST 350 E Alpha Tools
1 Nätkabel
2 Låsknapp
3 Till/Från-brytare
4 Skruv med räfflat huvud till varvtalsreglering
5 Siktskydd
6 Styrrulle
7 Inställbar fotplatta
8 Spånutsugning

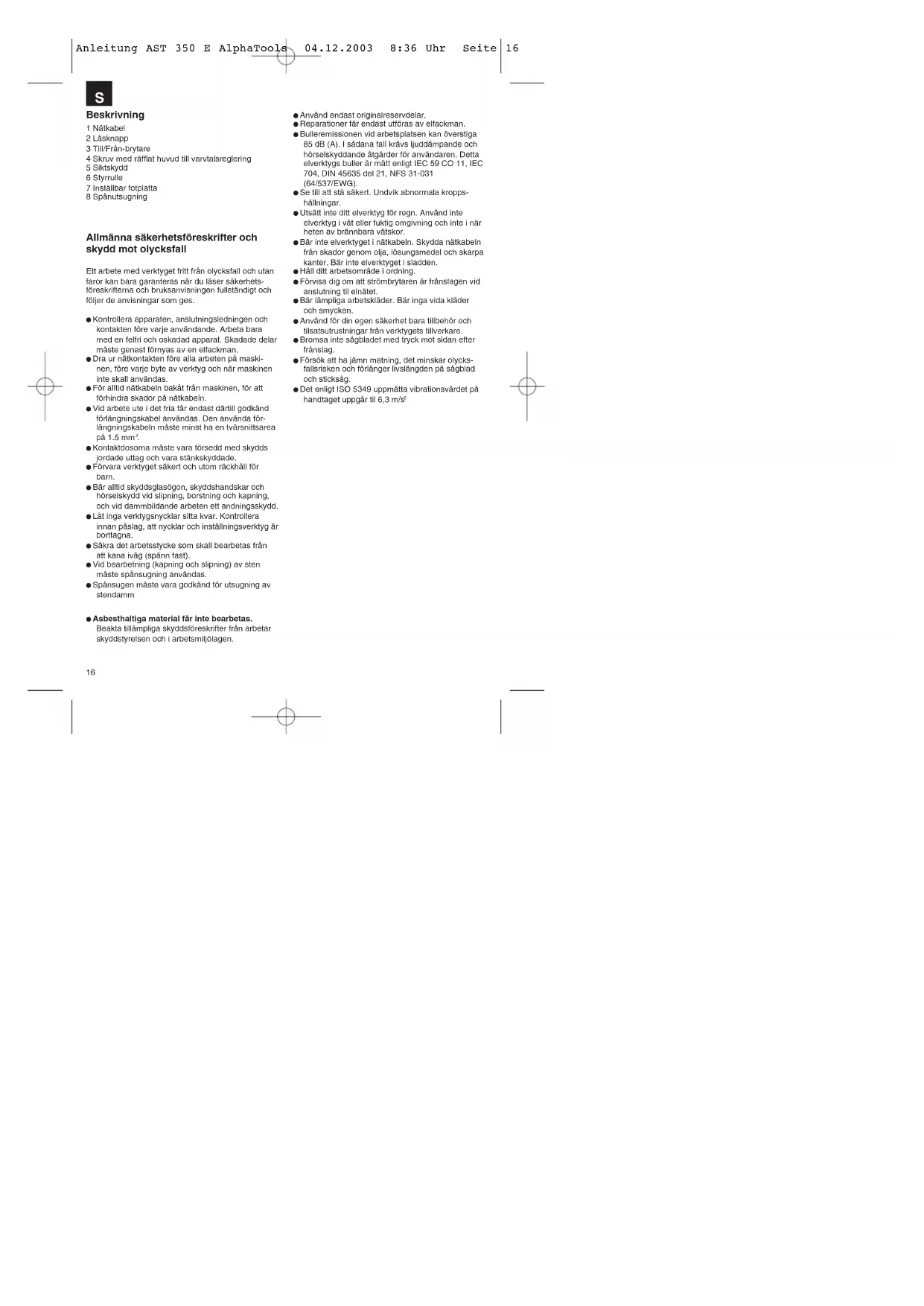

Allmänna säkerhetsföreskrifter och skydd mot olycksfall
Ett arbete med verktyget fritt från olycksfall och utan faror kan bara garanteras när du läser säkerhetsföreskrifterna och bruksanvisningen fullständigt och följer de anvisningar som ges.
- Kontrollera apparaten, anslutningsledningen och kontakten före varje användande. Arbeta bara med en felfri och oskadad apparat. Skadade delar måste genast förnyas av en elfackman.
- Dra ur nätkontakten före alla arbeten på maskinen, före varje byte av verktyg och när maskinen inte skall användas.
- För alltid nätkabeln bakåt från maskinen, för att förhindra skador på nätkabeln.
- Vid arbete ute i det fria får endast därtill godkänd förlängningskabel användas. Den använda förlängningskabeln måste minst ha en tvårsnittsarea på 1.5 mm ^2 .
- Kontaktdosorna måste vara försedd med skydds jordade uttag och vara stänkskyddade.
- Förvara verktyget säkert och utöm räckhåll för barn.
- Bär alltid skyddsglasögon, skyddshandskar och hörselskydd vid slipning, borstning och kapning, och vid dammbildande arbeten ett andningsskydd.
- Låt inga verktygsnycklar sitta kvar. Kontrollera innan påslag, att nycklar och inställningsverktyg är borttagna.
- Säkra det arbetsstycke som skall bearbetas från att kana ivåg (spänn fast).
- Vid bearbetning (kapning och slipning) av sten måste spånsugning användas.
- Spånsugen måste vara godkänd för utsugning av stendamm
- Asbesthaltiga material får inte bearbetas.
Beakta tillämpliga skyddsföreskrifter från arbetar skyddstyrelsen och i arbetsmiljölagen.
● Använd endast originalreservdelar.
● Reparationer får endast utföras av elfackman.
- Bulleremissionen vid arbetsplatsen kan överstiga 85 dB (A). I sådana fall kråvs ljuddämpande och hörselskyddande åtgårder för användaren. Detta elverktygs buller är mätt enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (64/537/EWG).
- Se till att stå säkert. Undvik abnormala kroppshållningar.
- Utsätt inte ditt elverktyg för regn. Använd inte elverktyg i våt eller fuktig omgivning och inte i när heten av brännbara vätskor.
- Bär inte elverktyget i nätkabeln. Skydda nätkabeln från skador genom olja, lösungsmedel och skarpa kanter. Bär inte elverktyget i sladden.
- Håll ditt arbetsområde i ordning.
- Förvisa dig om att strömbrytaren är frånslagen vid anslutning til elnätet.
- Bär lämpliga arbetskläder. Bär inga vida kläder och smycken.
- Använd för din egen säkerhet bara tillbehör och tilsatsutrustningar från verktygets tillverkare.
- Bromsa inte sågbladet med tryck mot sidan efter frånslag.
- Försök att ha jämn matning, det minskar olycksfallsrisken och förlänger livslängden på sågblad och sticksåg.
- Det enligt ISO 5349 uppmätta vibrationsvärdet på handtaget uppgår til 6,3 m/s ^2
Drifthandledning för elektrisk sticksåg
Idrifttagande
Momentan innkoppling (Bild 2)
Tillslag: Tryck in Till/Från-brytaren
Frånslag: Släpp Till/Från-brytaren
Kontinuerlig inkoppling
Tillslag: Tryck in Till/Från-brytaren och lås i
intryckt läge med låsknappen.
Frånslag: Tryck in och släpp Till/Från-brytaren
Elektroniskt varvtalsförval (Bild 3)
Med den räfflade skruven på Till/Från-brytaren kan det önskade varvtalet förinställas. Vrids den räfflade skruven i PLUS-riktning ökas varvtalet, vrids den räfflade skruven i MINUS-riktning minskas varvtalet. Lämplig slagfrekvens är beroende av det arbetsmaterial och de arbetsbelingelser som är för handen
De allmänna regler som gäller för skärhastigheten vid spånskärande arbeten är giltiga också i detta fall.
Byte av sågblad (Bild 1)
Före alla arbeten och byte av sågblad slås sticksagen från och nätkontakten dras ut ur uttaget.
Lossa med den bilagda sexkanntnyckeln de båda skruvama på stöten (Bild 1). Skjut in sågbladet i styrspåret, mellan lyftögia och hållbygel tilä det tar stopp. Dra fast de båda skruvarna med den bilagda sexkanntnyckeln. Sågbladssstandningen måste peka i sågriktningen. Se till att sågbladet löper i stö- tens och i löprullens styrspår.
Inställning av fotplattan
(Geringssnitt och kantnära sågning, bild 4)
För geringssnitt och snedsnitt kan fotplattan, efter att de både skruvarna på undersidan lossats, vinklas upp till 45° åt båda sidor. Vinkeln är markerad med markeringsstreck för 15°, 30° och 45°. En inställning mellan de markerade vinkelgraderna är utan vidare möjlig.
För att ställa in snittvinkeln lossas de båda skruvarna (Bild 4) så mycket att fotplattan prexis går att skjuta. Ställ in den önskade vinkeln och dra åter fast de båda skruvarna.
För sågning ända fram till kanten kan fotplattan förskjutas bakåt. Lossa därtill de båda skruvama på undersidan (Bild 4) och skjut fotplattan bakåt. Dra åter fast de båda skruvarna.
S
Spånutsugning
Sticksågen är utrustad med en spånutsugningsanslutning. Valfri spånsug kan anslutas till
utsugningsöppningen på baksidan av sticksågen.
Tag kontakt med tillverkaren av din spånsug om en särskild adapter skulle behövas för anslutningen.
TEKNISKA DATA
Märkspänning: 230 V - 50 Hz
Effektförbrukning: 350 W
Slagfrekvens: 400 - 2600/min
Slaglängd: 18 mm
Snittdjup trä: 55 mm
Snittdjup plast: 10 mm
Snittdjup jäm: 5 mm
Geringssnitt: upp till 45° (höger och vänster)
Ljudtrycknivå LPA: 87,5 dB (A)
Ljudeffektnivå LWA: 100,5 dB (A)
Vibration a_w 6,3 m/s ^2
Dubbel isolering II / [☐]
Vikt 1,6 kg
S

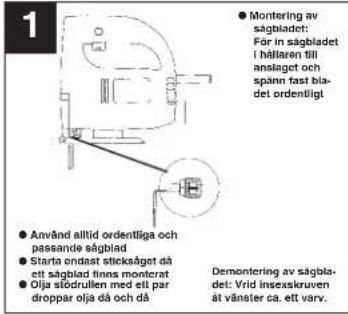

Montering av
sagbladet;
För in sagbladet
I hållaren till
anslaget och
spänn fast bi-
det ordentligt
Använd alltid ordentliga och
passande saggblad
Starta endast sticksåget då
ett sagblad finns monterat
Olja slödrullen med ett par
droppar olja då och då
Demontering av sagbla-
det: Vrid insexskruven
åt vänster ca. ett varv.

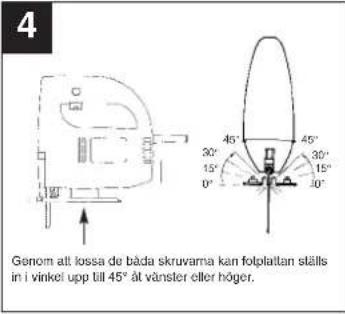

Genom att lossa de båda skruvarna kan folplattan ställs in i vinkel upp till 45° åt vänster eller höger.

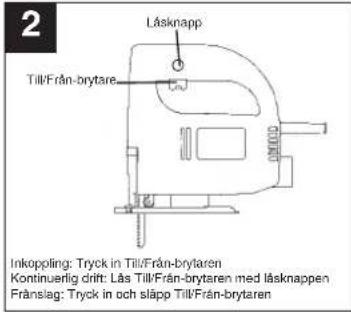

Låsknapp
Till/Från-brytare
Inkoppling: Tryck in Till/Från-brytaren
Kontinuerlig drift: Lås Till/Från-brytaren med läsknappen
Frånslag: Tryck in och släpp Till/Från-brytaren

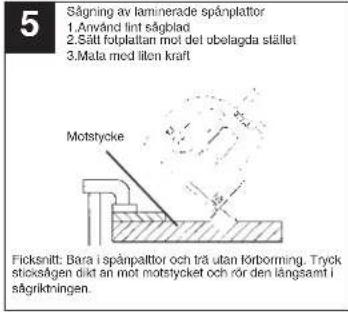

Sågning av lammerade spånplattor
1.Använd lint såglad
2.Sätt fotplattan mot del obelagda stället
3.Mala med liten kraft
Motstycke
Flicksnitt: Båra i spånplattor och trä utan förborming. Tryck stickslågen dikt än mot motstyccket och rör den långsamt i sågrikningen.
Genom att vrida på varvtalsregleringen ökas
slagfrekvensen.
