BRUGSANVISNING AST 350 E Alpha Tools
4 Fingerskrue til regulering af

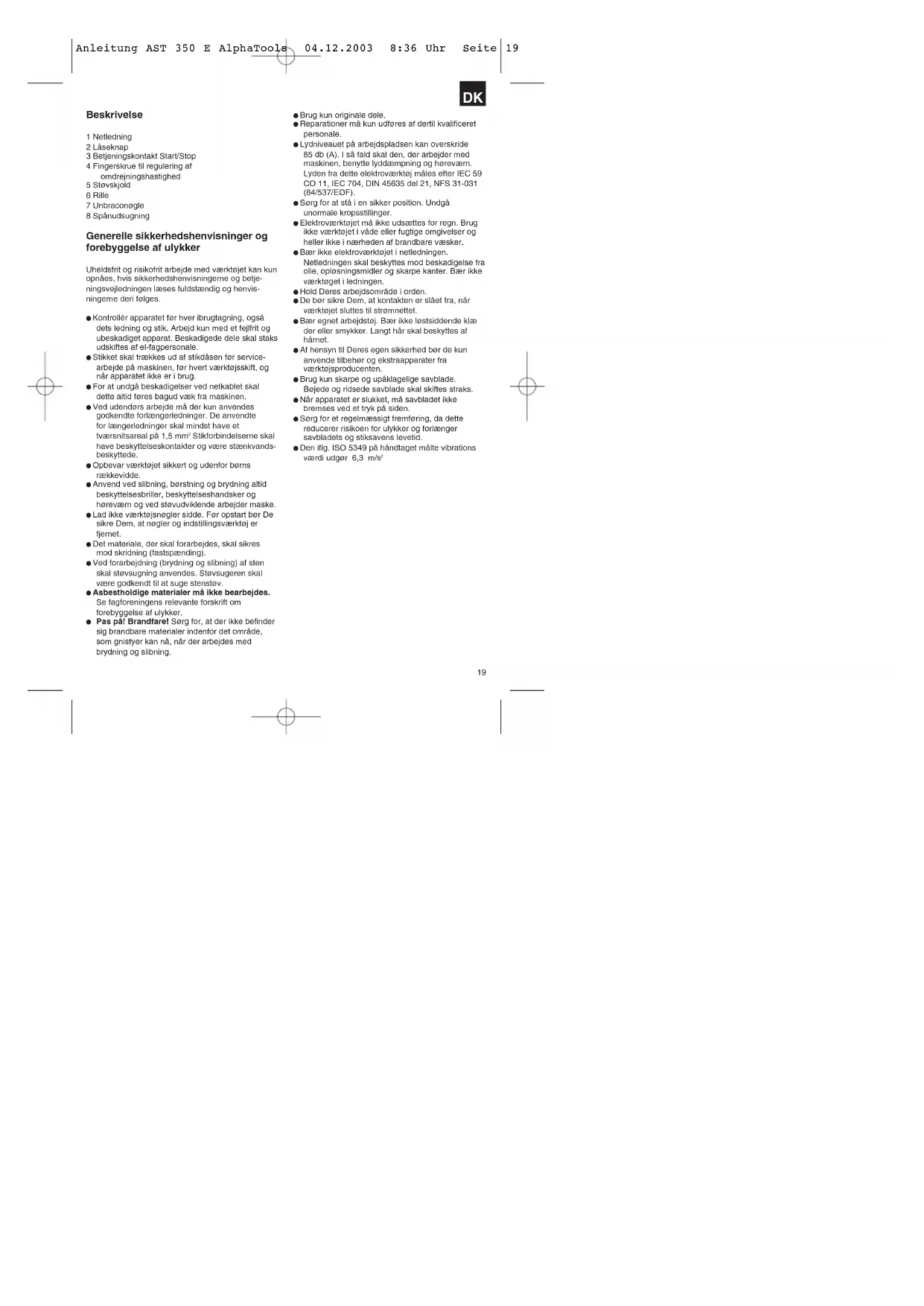

Generelle sikkerhedshenvisninger og forebyggelse af ulykker
Uheldsfrit og risikofrit arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig og henvisningerne deri følges.
- Kontroller apparatet før hver ibrugtagning, også dels ledning og slik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal staks udskiftes af el-fagpersonale.
- Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.
- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.
- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte for længerledninger skal mindst have et tværnsitsareal på 1,5 mm² Stikforbindelserne skal have beskyttelseskontakter og være stænkvandsbeskyttede.
- Opbevar værktøjet sikkert og udenfor børns rækkevidde.
- Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og hørevæm og ved støvudviklende arbejder maske.
- Lad ikke værktøjsnøgler sidde. Før opstart bør De sikre Dem, at nøgler og indstillingsværktøj er fjemet.
- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).
- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.
- Asbestholdige materialer må ikke bearbejdes. Se fagforeningens relevante forskrift om forebyggelse af ulykker.
- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnistyer kan nå, når der arbejdes med brydning og slibning.
● Brug kun originale dele.
- Reparationer må kun udføres af dertil kvalificeret personale.
- Lydniveauet på arbejdspladsen kan overskride 85 db (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørevæm. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EOF).
- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.
- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktojet i våde eller fugtige omgivelser og heller ikke i nærnden af brandbare væsker.
- Bær ikke elektroværktøjet i netledningen.
Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøget i ledningen.
● Hold Deres arbejdsområde i orden
- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.
- Bær egnet arbejdstøj. Bær ikke løstsiddende klæ der eller smykker. Langt hår skal beskyttes af hårnet.
- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
- Brug kun skarpe og upåklagelige savblade.
Bøjede og ridsede savblade skal skiftes straks.
- Når apparatet er slukket, må savbladet ikke bremses ved et tryk på siden.
- Sørg for et regelmæssigt fremføring, da dette reducerer risikoen for ulykker og forlænger savbladets og stiksavens levetid.
- Den iflg. ISO 5349 på håndtaget målte vibrations værdi udgør 6,3 m/s²
DK
DK
Betjeningsvejledning til elektronisk stiksav
IDRIFTTAGNING

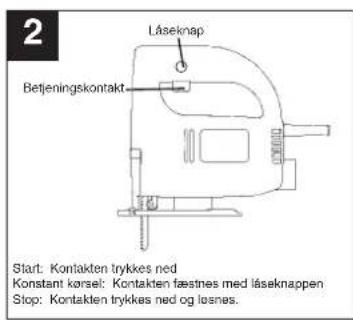

Kort kørsel (figur 2)
Start: Betjeningskontakten Irykkes ned
Stop: Slip betjeningskontakten
Konstant körsel
Start: Betjeningskontakten trykkes ned og læstnes
Elektronisk forvalg af omdrejningshastighed (figur 3)
Den ønskede omdrejninghastighed kan indstilles forud med fingerskruen ved start/stop kontakten. Hvis knappen drejes i PLUS-retning stiger omdrejningshastigheden, hvis den drejes i MINUS-retning falderømdrejningshastigheden. Det egnede slagtal afhænger af, hvilket materialo, der forarbejdes, og af arbejdsbetingelseme.
De generelle regler for gennemsnitshastighed ved spåndannende arbejder gælder også her.

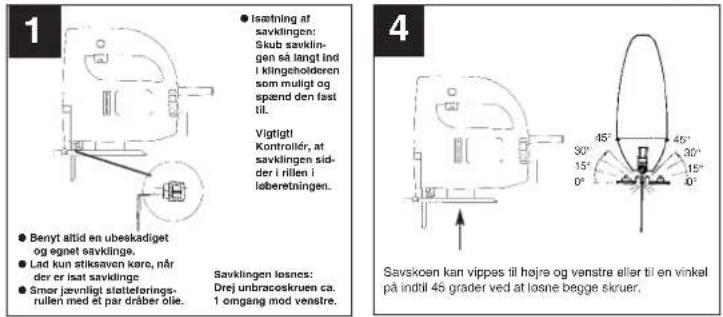

Skift af savblad (figur 1)
Stiksaven skal slukkes og stikket trækkes ud før alle servicearbejder og savbladsskift.
Begge skruer ved stødstangen (figur 1) løsnes med den vedlagte unbraconøgle. Savbladet skubbes ind i rillen mellem stødstang og holdebojle til anslag.
Begge skruer læstnes med den vedlagte unbraconøgle. Savbladets tænder skal vise i skæreretningen. Sørg för, at savbladet sidder i stødstangens og løberullens rille.
Ændring af savskoens position
Savskoen kan vippes til geringssnit og skråsnit indtil ca. 45 grader på begge sider ved at løsne begge skruer på undersiden. Vinkierne er markeret med streger for 15, 30 og 45 grader. En indstilling mellem markeringerne er uden videre mulig.
For at ændre snitvinklen løsner De begge skruer (figur 4) så meget, at savskoen netop kan rykkes. Indstil den ønskede vinkel og skru skruerne fast igen.
Når der skal saves til randen kan savskoen skubbes bagud. Hertil løsnes begge skruer på undersiden (figur 4) og savskoen skubbes bagud. Skru derefter begge skruer fast igen.
Støvsugning
Stiksaven er udstyret med en støvsugertilslutning. Enhver støvsuger kan sluttes til udsugningsåbningen ved sliksavens bagende. Sæt Dem venligst i forbindelse med producenten af Deres sløvsuger, hvis De behøver en særlig adapter hertil.
TEKNISKE DATA
Driftsspænding 230 v - 50 Hz
Skaeredybde træ 55 mm
Skæredybde kunststof 10 mm
Geringssnit Indtil 45° (højre og venstre)
Lydtrykniveau LPA 87,5 dB (A)
Lydelfektniveau LWA 100,5 dB (A)
Vibration a_w 6.3 m/s ^2
Dobbeltisoleret II / ☐
Vægt 1,6 kg
DK
Låseknap
Betjeningskontakt
Start: Kontakten trykkes ned
Konstant kørsel: Kontakten fæstnes med låseknappen
Stop: Kontakten trykkes ned og løsnes.


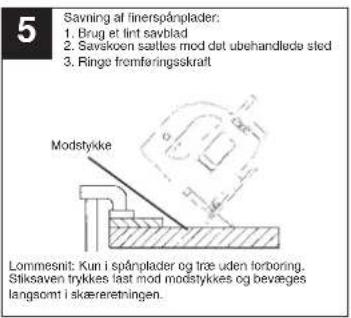

Saving af finerspånplader:
1. Brug et lint savblad
2. Savskoen sætles mod det ubehandlade sted
3. Ringe fromføringsskraft
Modstykke
Lommesnil: Kun i spånplader og træ uden forboring.
Stiksaven trykkes last mod modstykkes og bevæges
langsomt i skæreretningen.
Når knappen til regulering af omdrejningshastighed drejes, forhøjes havningsfrekvensen.
