BEDIENUNGSANLEITUNG STR 250 Alpha Tools

43.014.12 I.-Nr.: 01014

ALPHA-TOOLS®

STR 250

© Bitte Seite 2 ausklappen
⑧ Please pull out page 2
© Veuillez ouvrir les page 2
E Desdoble la página 2
① Aprire le pagine dalle 2 alla 3
① Fold side 2 ud
⑤ Fäll upp sidorna 2
⑯ Molimo da raširite stranice 2
© Prosím nalistujte stranu 2
⑥ Prosimo, razgrmite strani 2

1 2 3 4 5 6 7 8 9 10 11

Schutzhandschuhe tragen

Augenschutz tragen

Gehörschutz tragen

Staubschutz tragen

Schneiden von Holz und Metall ist nicht erlaubt. Die Maschine darf nur nach Ihrer Bestimmung

verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder

Für daraus hervorgende Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die

Maschine geeignete Trennscheiben verwendet werden. Die Verwendung von Sägeblättern ist

untersagt. Bestandteil der bestimmungsgemäßen

Verwendung ist auch die Beachtung der Sicherheits-hinweise, sowie der Montageanleitung und der Betriebinweise in der Radiopressenleitung.

Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten müssen mit dieser vertraut und über mögliche

Gefahren unterrichtet sein. Darüberhinaus sind die

geltenden UVV-Vorschriften genauestens zu

beachten. Sonstige allgemeine Regeln in arbeits-

medizinischer und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und darauf

schließen eine Haftung des Herstellers und daraus entstehenden Schäden gänzlich aus. Trotz

entstehenden Schaden ganzlich aus. Trotz bestimmungsgemäßer Verwendung können

Bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig

bestimmte Restrisikolaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und

Ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte.

Kaufbau der Währungskenn Anteile und Punkt auftreten:

● Berührung der Diamanttrennscheibe im nicht ab-

gedeckten Bereich

- Eingreifen in die laufende Diamanttrennscheibe.

● Herausschleudern eines fehlerhaften Diamant-

aufsatzes der Trennscheibe.

● Von Werkstücken und Werkstückteilen.

● Gehörschäden bei Nichtverwendung des nötigen

Gehörschutzes.

4. Wichtige Hinweise

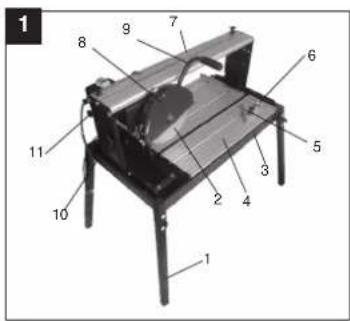

1. Gerätebeschreibung (Abb. 1/2)

1. Standfüße
2. Diamanttrennscheibe
3. Wanne
4. Alu-Tisch
5. Winkelanschlag
6. Anschlagschiene
7. Führungsschiene
8. Trennscheibenschutz
9. Handgriff
10. Sterngriffschraube für Winkeleinstellung
11. Sterngriffschraube für Transportsicherung
12. Flügelschrauben
13. Kühlwasserpumpe
14. Schlauch
15. Motor
16. Ein-/Ausschalter
17. Winkelskala

2. Lieferumfang

● Steintrennmaschine
- Wanne(3)
● Kühlwasserpumpe (13)
● Winkelanschlag (5)
● Standfüße (1)

3. Bestimmungsgemäße Verwendung

Die Steintrennmaschine kann für übliche Schneidarbeiten an Betonplatten, Pflastersteinen, Marmor- und Granitplatten, Ziegel, Fliesen und ähnlichem entsprechend der Maschinengröße verwendet werden. Sie ist für Heim- und Handwerk konzipiert. Das

4.1. Allgemein

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem

Geraß, dem richtigen Gebrauch sowie den Sicher-

heitshinweisen vertraut.

4.2. Zusätzliche Sicherheitshinweise

● Maschine auf ebenen, rutschfesten Boden
stellen. Die Maschine darf nicht wackeln.
● Vergewissem Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Dann erst Stecker ans Stromnetz

D

anschließen.

Betrieb Leerlauf

● Schutzbrille aufsetzen.
● Gehörschutz tragen.
● Schutzhandschuhe tragen.
● Rissige Diamanttrennscheiben nicht mehr verwenden und auswechseln.
- Es dürfen keine segmentierten Trennscheiben verwendet werden.
● Achtung: Trennscheibe läuft nach!
● Diamanttrennscheibe nicht durch seitlichen Druck abbremson.
- Achtung: Diamanttrennscheibe muss immer mit Wasser gekühlt werden.
● Vor dem Wechseln der Trennscheibe Netzstecker ziehen.
● Nur geeignete Diamanttrennscheiben verwenden.
- Maschine niemals unbeaufsichtigt in Räumen mit Kindern stehen lassen.
● Vor der Kontrolle des elektr. Motorraumsystems den Netzstecker ziehen.

5. Technische Daten:

Motorleistung: S1 1100 W

Motordrehzahl: 2950 min.

Wechselstrommotor 230 V - 50 Hz

Isollerstoffklasse Klasse B

IP

Tischgröße 660 x 510 mm

Arbeitshöhe mit Untergestell 710 mm

max. Werkstückgröße bis 38 mm Dicke 620 mm

max. Werkstückgröße über 38 mm Dicke 550 mm

max. Werkstückdicke 90°: 65 mm

max. Werkstückdicke 45°:

Diamanttrennscheibe ∅ 250 x ∅ 25,4

Geräuschemissionswerte

- Das Geräusch dieser Maschine wird nach DIN EN ISO 3744; EN ISO 11201 gemessen. Das Geräusch am Arbeitsplatz kann 85 db (A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Benutzer erforderlich. (Gehörschutz tragen!)

Schalldruckpegel LPA 97,2 dB(A) 76,6 dB(A)

Schalleistungspegel LWA 110,2 dB(A)89,6 dB(A)

6. Vor Inbetriebnahme

● Die Maschine muss standsicher aufgestellt
werden, d. h. auf einer Werkbank, dem serienmäßigen Untergestell o. ä. festschrauben.
- Vor Inbetriebnahme müssen alle Abdeckungen uns Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
● Die Trennscheibe muss frei laufen können.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

7. Aufbau und Bedienung (Abb. 3/4/5)

7.1 Montage Untergestell und Kühlwasserpumpe (Abb. 2-4)

• Standfüße (1) mit Flügelschrauben (12) an die Wasserwanne schrauben. Die Standfüße und die dazugehörenden Aufnahmen sind jeweils mit Nummern gekennzeichnet.
• Untergestell aufstellen.
  ● Kompletten Fliesenschneider in die Wanne (3) stellen. 54
• Kühlwasserpumpe (13) an geeigneter Stelle in die Wasserwanne legen und mit den Saugnäpfen am Wannenboden fixieren. Pumpe, Kabel und Kühlwasserschlauch (14) dürfen nicht in den Schnittbereich gelangen können!
  ● Wasser auffüllen bis Pumpe (13) vollständig mit Wasser bedeckt ist.
  ● Sterngriffschraube (11) und Distanzstück (40) entfernen.

Achtung: Beim herausheben der Maschine aus der Wanne und beim Transport der Maschine muss die Schneideinheit wieder mit der Sterngriffschraube (11) und Distanztück (40) gesichert werden!

7.2 Ein/Ausschalter (Abb. 6)

• Zum Einschalten auf die „1“ des Ein-
  /Ausschalters (16) drücken.
  ● Vor Beginn des Schneidevorgangs ist abzuwarlen bis die Trennscheibe die max. Drehzahl erreicht hat und die Kühlwasserpumpe (13) das Wasser zur Trennscheibe befördert hat.
• Zum Ausschalten auf die „0“ des Schalters (16) drücken.

7.3 90° Schnitte (Abb. 7/8)

● Stemgriffschraube (27) lockern

● Winkelanschlag (5) auf 90° stellen und Sterngriffschraube (27) wieder festzie

● Schrauben (28) wieder anziehen um den Winkelanschlag (5) zu fixieren.

● Maschinenkopf (29) am Handgriff (9) nach hinten schieben.

- Fliese an die Anschlagschiene (6) und den Winkelanschlag (5) anlegen.

● Maschine einschalten.

● Achtung: Abwarten, bis das Kühlwasser die Trennscheibe (2) erreicht hat.

- Maschinenkopf (29) langsam und gleichmäßig am Handgriff (9) nach vorne durch die Fliese ziehen.

- Nach Schnittende die Maschine wieder ausschalten.

7.4 45° Diagonalschnitt (Abb. 9)

● Winkelanschlag (5) auf 45° einstellen

● Schnitt wie unter 7.3 erklärt, durchführen.

7.5 45° Längsschnitt, „Jollyschnitt“ (Abb. 10)

● Stemgriffschraube (10) lockern

● Führungsschiene (7) nach links auf 45° der Winkelskala (17) neigen.

● Stergriffschraube (10) wieder festziehen.

● Schnitt wie unter 7.3 erklärt, durchführen.

7.6 Bearbeitung größerer Werkstücke (Abb. 11/12)

Um größere Werkstücke bearbeiten zu können, kann die Schneideinheit nach oben geklappt werden. In dieser Position können Werkstücke mit einer Länge von bis zu 620 mm (bis max. 38 mm Werkstückdicke) bearbeitet werden.

● Dazu Schraube (37) an Oberseite entfernen.

● Schneideinheit klappt selbstständig nach oben.

- Jetzt können die gewünschten Schnitte wie in Kap.7.2 bis 7.5 beschrieben durchgeführt werden. Es muss lediglich am Handgriff ein zusätzlicher leichter Druck nach unten ausgeübt werden.

7.7 Diamanttrennscheibe wechseln (Abb. 13/14)

● Netzstecker ziehen

● Die drei Schrauben (30) lösen und Sägeblattschutz (8) abnehmen.

- Schlüssel (31) an der Motorwelle ansetzen und halten.

- Mit dem Schlüssel (34) die Flanschmutter in Laufrichtung der Trennscheibe (2) lösen. (Achtung: Linksgewinde)

● Außenflansche (35) und Trennscheibe (2) abnehmen.
- Aufnahmeflansch vor der Montage der neuen Trennscheibe sorgfältig reinigen.
● Die neue Trennscheibe in umgekehrter Reihenfolge wieder einsetzen und festziehen. Achtung: Laufrichtung der Trennscheibe beachten!
- Sägeblattschutz (8) wieder montieren.

8. Wartung

- Staub und Verschmutzung sind regelmäßig von der Maschine zu entfernen. Die Reinigung ist am besten mit einem Lappen oder Pinsel durchzuführen.

- Alle beweglichen Teile sind in periodischen Zeitabständen nachzuschmieren.

● Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

- Die Wanne (3) und Kühlmittelpumpe (13) ist regelmäßig von Verschmutzungen zu reinigen, da ansonsten die Kühlung der Diamanttrennscheibe (2) nicht gewährleistet ist. Zur Entleer- und der Wanne den Gummlstopfen (36) entfernen und Wasser in ein geeignetes Gefäß ablaufen lassen (Abb. 15).

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden:

● Typ des Gerätes

- Artikelnummer des Gerätes

- Ident- Nummer des Gerätes

● Ersatzteil- Nummer des erforderlichen Ersatzteils

GB

Wear safety gloves

Wear safety goggles

Wear ear-muffs

Wear a dust mask

1. Layout (Fig. 1/2)

Isoleringsklasse

Klasse

Ersatzteilliste STR 250 Art.-Nr.: 43.014.12 I.-Nr.: 01014

Pos. Bezeichnung Ersatzteil-Nr.

01 Standfüße komplett mit Schrauben 43.014.10.01.001
02	Diamanttrennscheibe	43.011.77
03	Wanne 43.014.10.01.003
04	Aluminiumtisch	komplett	43.014.10.01.004
05	Winkelanschlag	komplett	43.014.10.01.005
06	Anschlagschiene	43.014.10.01.006
07	Führungsschiene	43.014.10.01.007
08	Trennscheibenschutz	43.014.10.01.008
09	Handgriff	43.014.10.01.009
10	Sterngriffschrauben	Winkeleinstellung	43.014.10.01.010
11	Sterngriffschraube	43.014.10.01.011
12 Flügelschrauben 4 Stk.		43.014.10.01.012
13	Kühlwasserpumpe		43.014.10.01.013
14	Schlauch		43.014.10.01.014
16	Ein-Ausschalter		43.014.10.01.016
40	Distanzstück		43.014.10.01.040
