Ürün Tipi	Kablosuz Gres Pompası
Marka	DeWalt
Model	DCGG571
Nominal Gerilim	18 V DC
Pil Türü	Li-Ion (DeWalt 18V pillerle uyumlu)
Maksimum Çıkış Basıncı	69 MPa (690 bar)
Debi	147,87 ml/dak
Uyumlu Gres	NLGI #2'ye kadar
Hazne Kapasitesi	453 g (dökme) veya 400 g kartuş
Hortum Uzunluğu	107 cm
Ağırlık (pil hariç)	3,63 kg
Entegre Çalışma Lambası	Evet, anahtarlı
Hız Ayarlayıcı	Evet, oransal tetik
Tahliye Valfi	Evet, 69 MPa'ya ayarlı
Kilitleme Düğmesi	Evet, emniyet
CE Sertifikası	Evet (2006/42/CE, EN60745)
Bakım	Filtre ve kontrol valfi temizliği
Paket İçeriği	Pompa, şarj cihazı, modele göre pil(ler), kullanım kılavuzu

Sık sorulan sorular - DCGG571 DEWALT

DeWalt DCGG571 pompasına nasıl gres kartuşu takılır?

Gres tüpünün kolunu sonuna kadar çekin ve çubuğu tutma yuvasına kilitleyin. Gres tüpü düzeneğini sökün. Kartuşun plastik kapağını çıkarın, tüpe yerleştirin (açık uç önce). Diğer ucundaki contayı çıkarın. Tüpü pompaya tekrar vidalayın. Çubuğu serbest bırakın ve nazikçe itin. Gerekirse tahliye tapasından havayı boşaltın.

DCGG571 gres pompası maksimum ne kadar basınç üretebilir?

Maksimum çıkış basıncı 69 MPa (690 bar)'dır. Tahliye valfi, bu değerin üzerinde basıncı boşaltmak için fabrikada ayarlanmıştır.

DCGG571 ile hangi tür gres kullanılmalıdır?

NLGI #2 sınıfına kadar gresler kullanın. Alete zarar vermemek için yalnızca kılavuzda önerilen gresleri kullanın.

Gres tüpündeki hava ceplerini nasıl boşaltırım?

Tahliye tapasını hava çıkana kadar hafifçe sökün, ardından tekrar sıkın. Tetiği 10-20 saniye çalıştırın. Gres çıkmazsa işlemi tekrarlayın.

DCGG571 pompası ile hangi piller uyumludur?

Tüm DeWalt 18V Li-Ion piller, özellikle DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548 modelleri. Yalnızca DeWalt şarj cihazları kullanın.

Pompa gres vermiyorsa kontrol valfi nasıl temizlenir?

Kontrol valfi tapasını, ardından diski, yayı ve bilyeyi çıkarın. Bilyeyi ve yuvasını bir bezle temizleyin. Ters sırayla yeniden takın. Yeniden takmadan önce bilyenin temiz olduğundan emin olun.

Çalışma lambası yanmıyor, ne yapmalıyım?

Lamba anahtarının ON konumunda olduğunu kontrol edin. Lamba yalnızca tetiğe basıldığında yanar. Anahtar OFF konumundaysa lamba yanmaz. Sorun devam ederse müşteri hizmetleri ile iletişime geçin.

Pompaya dökme gres kabından nasıl gres doldurulur?

Lastik contayı ters çevirerek hazırlayın (fincan tarafı öne). Tüpün açık ucunu kaba yerleştirin, gresi emmek için kolu yavaşça çekin. Çubuğu kilitleyin, tüpü çıkarın, fazlalığı silin ve tekrar vidalayın. Ardından havayı boşaltın.

Kullanım sırasında önemli güvenlik talimatları nelerdir?

Eldiven ve koruyucu gözlük takın. Çıkışı asla kendinize veya başkalarına yöneltmeyin. Basınç, gresi deri altına enjekte edebilir (bir doktora başvurun). Bir elinizi tutamakta, diğerini hortum yayında tutun. Taşıma sırasında tetiği kilitleyin.

Gres pompasının filtresi nasıl bakım yapılır?

Pompa gres vermiyorsa, tüpün içindeki filtreyi temizleyin. Kolu çekin ve çubuğu kilitleyin. Tüpü sökün. Filtreyi çıkarmak için küçük bir tornavida kullanın. Yumuşak bir bezle silin. Yuvasına doğru şekilde yeniden yerleştirin.

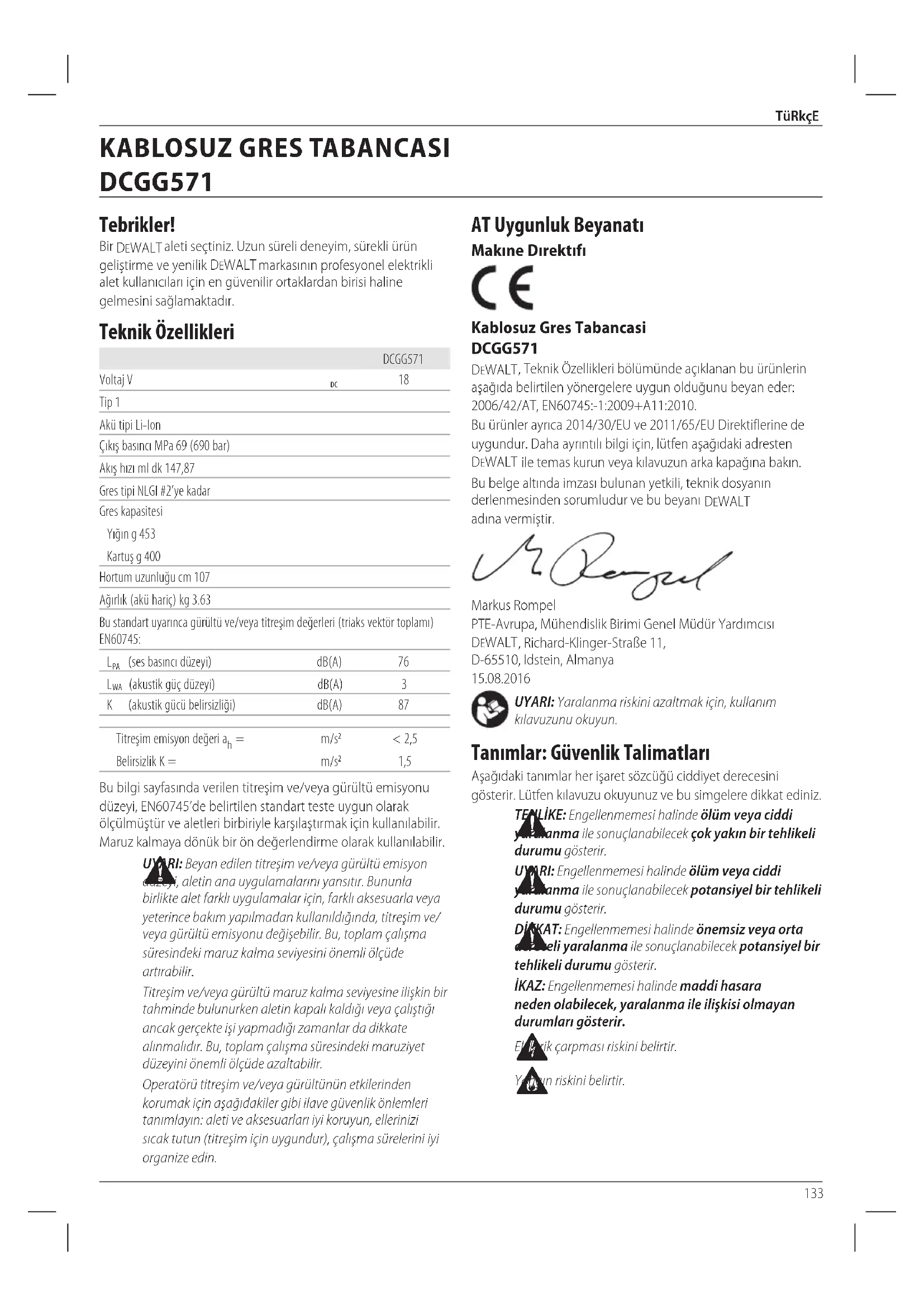

KULLANIM KILAVUZU DCGG571 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 133

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

		DCGG571
Voltaj V	DC	18
Tip 1
Akü tipi Li-lon
Çıkış basıncı MPa 69 (690 bar)
Akış hızı ml dk 147,87
Gres tipi NLGI #2'ye kadar
Gres kapasitesi
Yığın g 453
Kartuş g 400
Hortum uzunluğu cm 107
Ağırlık (akü hariç) kg 3.63
Bu standart uyarınca gürültü ve/veya titreşim değerleri (triaks vektör toplamı) EN60745:
L_PA (ses basıncı düzeyi)	dB(A)	76
L_WM (akustik güç düzeyi)	dB(A)	3
K (akustik gücü belirsizliği)	dB(A)	87
Titreşim emisyon değeri a_h =	m/s^2	< 2,5
Belirsizlik K =	m/s^2	1,5

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi, EN60745'de belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon dürüyi, aletin ana uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakişik gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AT Uygunluk Beyanatı Makine Direktifi

Kablosuz Gres Tabancasi DCGG571

DEWALT, Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN60745:-1:2009+A11:2010.

Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arka kapağına bakın.

Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir.

Mr. Rergel

Markus Rompel

PTE-Avrupa, Mühendislik Birimi Genel Müdür Yardımcısı DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya 15.08.2016

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLİKE: Engellenmemesi halinde ölüm veya ciddi yetanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yuzkanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

DINKAT: Engellenmemesi halinde önemsiz veya orta duseli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

Elrik çarpması riskini belirtir.

Yun riskini belirtir.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)
Kat. # V		Ah Ağırlık (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/8	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/8	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Veri kodu 201811475B veya sonrasi
**Veri kodu 201536 veya sonrası

Elektrikli El Aletleri İçin Genel Güvenlik Talimatları

Uyarli: Bu elektrikli aletle verilen tüm güvenlik uyarlarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

2) Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.

d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanım. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

3) Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.

e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı ve giysilerinizi hareketli parçalardan uzakta tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli alet ve aksesuarlarına düzenli bakım yapın. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.
f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

5) Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıviya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.
b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

Gres Tabancaları için Özel Ek Güvenlik Önlemleri

- Aletin veya hortum düzeneğinin parçaları aşırı basınçtan dolayı kırılabilir veya yırtılabilir. Yaralanma riski ortaya çıkabilir. Kullanmadan önce her zaman aleti ve hortum düzeneğini hasar veya eskimeye karşı kontrolden geçirin. Aletin herhangi bir parçası hasarlıysa veya eskimişse asla kullanmayın.

TürkçE

• Yalnızca DEWALT Onaylı esnek hortumları kullanın. Kişisel ciddi yaralanmaları önlemek için hortumu yalnızca esnek hortum güvenlik yayı siperinden tutun.
• Hortum dolaşırsa veya hasarlıysa, ciddi yaralanmaya sebep olabilecek yırtılmalar olabilir. Hortumu üzerinde eskime, dolaşma veya hasar belirtisini gördükten sonraki ilk çalışmanızdan önce değiştirin.
• Yalnızca bu kılavuzda tavsiye edilen gresleri kullanım (Teknik Özellikler bölümüne bakın).
• Ciddi yaralanma riskini azaltmak için, gres tabancasını hareketli parçalarda, mekanizmalarda ya da koşu ekipmanında veya bunların yakınlarında kullanmayın.
• Havalandırma delikleri genellikle hareketli parçaların üstünü örter ve bunlardan kaçınılmalıdır. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

UYARl: Enjeksiyon veya ciddi yaralanma riski. Bilşenlerin yırtılması gresi derinize veya gözünüze enjekte etmenize, bu sebeple de ciddi yaralanma veya enfeksiyonlara sebep olabilir. Bu yaralara basit kesikler olarak bakmayın. Derhal tıbbi yardım alın.

UYARI: Çıkış yüksek basınçlı olabilir. Direkt kendinize vojaşkalarının üzerine direkt boşaltım yapmayın.

UVARI: Gres tabancası 69 MPa (690 bar)'a kadar yaterek basınç üretebilir. Kullanım esnasında her zaman eldiven takın. Elinizi hortumun açıktaki lastik bölümünden uzak tutun.

UYARI: Gres ve yağlayıcılar yanıcı olabilir. Ateş veya ısı kaynağına maruz bırakmayın. Gres ve yağlayıcı imalatçısnın tüm uyarı ve talimatlarına uyun.

Diğer Tehlikeler

Emniyet tedbirlerini düzenleyen yönetmeliğin uygulanmasına ve emniyet sağlayıcı aygıtların kullanılmasına rağmen, başka belirli risklerden kaçınılamaz. Bunlar:

• Sıçrayan parçacıklardan kaynaklanan yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.
• Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Şarj Cihazları

DEWALT şarj cihazlarının ayara ihtiyacı yoktur ve olabildiğince kolay çalıştırılmak üzere tasarlanmışlardır.

Elektrik Güvenliği

Elektrik motoru, sadece tek bir gerilim ile çalışacak şekilde ayarlanmıştır. Her zaman akü voltajının aletin üretim etiketinde belirlenmiş değerlere uyup uymadığını kontrol edin. Aynı zamanda şarj cihazınızın voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız EN60335 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir.

Uzatma Kablolarının Kullanımı

Kesinlikle gerekli olmadıkça bir uzatma kablosu kullanılmamalıdır. Daima şarj cihazınızın elektrik girişine uygun (Teknik Özellikleri bölümüne bakın), onaylı bir uzatma kablosu kullanın. Minimum iletken boyutu 1 mm ^2 "dir; maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, kabloyu daima sonuna kadar açın.

Tüm Akü Şarj Cihazları İçin Önemli Güvenlik Talimatları

BU TALİMATLARI SAKLAYIN: Bu kılavuz uyumlu şarj cihazları hakkında önemli güvenlik ve çalıştırma talimatları içerir (Teknik Özellikleri bölümüne bakın).

- Şarj cihazını kullanmadan önce şarj cihazının, akünün ve üründe kullanılan akünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sınırlacmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UVARI: Alet, 30mA akımı aşmayan akım kesici cihazla kullanılmaya tavsiye edilir.

DIŞKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için, yalnızca DEWALT şarj edilebilir akülerini şarj edin. Diğer akü tipleri patlayarak yaralanmanıza veya hasar meydana gelmesine yol açabilir.

DIŞKAT: Çocuklar, cihazla oynamalarını önlemek a lityla kontrol altında tutulmalıdır.

İKAZ: Belirli koşullar altında, şarj cihazı güç kaynağına takılıyken, şarj içindeki açık şarj kontakları yabancı maddeler tarafından kısa devre yapılabilir. Bunlarla sınırlı olmamak kaydıyla iletken nitelikteki çelik yünü, alüminyum folyo veya metal parçacık birikimi gibi yabancı maddeler şarj cihazının yuvalarından uzak tutulmalıdır. Yuvada akü yokken şarj cihazını daima güç kaynağından çıkarın. Şarj cihazının fişini temizlemeden önce çıkarın.

• Aküyü bu kılavuzdaki şarj cihazlarından başka cihazlarla şarj etmeye ÇALIŞMAYIN. Şarj cihazı ve akü özellikle birlikte çalışacak şekilde tasarlanmıştır.
• Bu şarj cihazları DEWALT şarj edilebilir akülerini şarj etmekten başka kullanımlar için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.
• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını fişten çıkarırken kablodan değil fişten tutarak çekin. Bu, elektrik fişine ve kablosuna hasar verilmesi riskini azaltır.
• Kablonun üzerine basılmayacak, ortalıkta gezinmeyecek veya başka şekilde hasara ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın veya elektrik çarpmasına neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından

uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.

• Şarj cihazını hasarlı kordon veya fişle çalıştırmayın—bunları derhal değiştirin.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüzse çalıştırmayın. Yetkili bir servis merkezine götürün.
• Şarj cihazını sökmeyin; servis veya onarım gerektiğinide yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Elektrik kablosu hasarlı ise, bir tehlike oluşmasını önlemek için üretici ya da yetkili Servis Merkezi tarafından değiştirilmelidir.
• Herhangi bir temizlik işlemi yapmadan önce şarj cihazının fişini prizden çekin. Bu, elektrik çarpması riskini azaltır. Aküyü çıkarmak bu riski azaltmaz.
• ASLA 2 şarj cihazını bir arada bağlamaya çalışmayın.
• Şarj cihazı standart 230 V ev elektrik gücüyle çalışmak üzere tasarlanmıştır. Başka herhangi bir voltaj ile kullanmayı denemeyin. Bu araba şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 16 şarj cihazına takın, bataryanın şarj cihazına tamamen olurduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya bırakma düğmesine 17 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

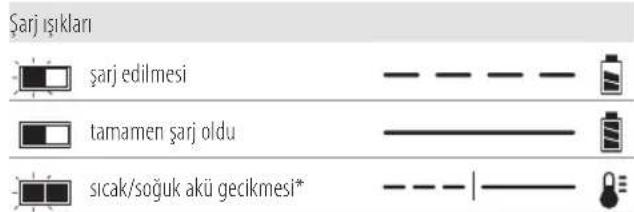

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

Sarj ışıkları şarj edilmesi tamamen şarj oldu sicak/soğuk akü gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Akü uygun bir sıcaklığa ulaştığında, sarı ışık kapanacak ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir aküyü şarj etmeyecektir. Şarj cihazı lambası yanmayarak arızalı bir bataryayı gösterecektir.

NOT: Bu aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Paket Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Gecikmesini başlatarak batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik maksimum batarya ömrünü garanti eder.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Akü takımı tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve akü ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazları aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemi ile birlikte tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon aküyü tamamen şarj olana dek bir şarj cihazının üzerine koyun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj aletini bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj aletini (ayrıca satın alınan) en az 25,4 mm uzunluğunda ve 7–9 mm bir vida başı çapına sahip, ahşap üzerine vidalandığında vida başının açıkta olan kısmı yaklaşık 5,5 mm optimal bir derinlik bırakacak şekilde vidalayarak monte edin. Şarj cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik inde AC çıkışı bağlantısını kesin. Şarj cihazının

dış yüzeyindeki kir ve yağ bir bez parçası yada metal olmayan bir fırça kullanılarak çıkarılabilir. Su veya temizlik solüsyonları kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarji dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

TÜRKÇE

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve aküyü sıcaklığın 40 °C'ye ulaştığı veya bu sıcaklığı astığı yerlerde (yazın dış barakalar veya metal binalar gibi) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün kılışafazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UVARI: Yangın tehlikesi. Bataryayı metal nesnelerin batıya terminallerine değmeyecekleri şekilde

saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIŞKAT: Aleti kullanmadığınız zaman, devrilme veya açışne tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafının üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UYARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye

sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlanığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin geçerli düzenlemelerle uyumlu olduğundan emin olmak alicının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT ^™ bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğu, bir 18V batarya olarak çalışacaktır. FLEXVOLT™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşıma Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşıma için kapağı muhafaza edin.

Taşıma modundayken pil dizileri, 3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha

yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh

olarak belirtilen

Transport (Taşıma) Wh

değeri, her biri 36 Wh

olan 3 bataryanin

bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kasdedilir).

Kullanım ve taşıma modu etiket işareti örneği

Use: 108 Wh

Transport: 3x36 Wh

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

nOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

LI-ION

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyüateşe atmayın.

USE (KULLANIM) (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Akü tipi

DCGG571 18 volt akülerle çalışır. Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Ambalaj İçeriği

Ambalaj, aşağıdaki parçaları içermektedir:

1 Gres tabancasi

1 Şarj cihazı

1 Li-lyon batarya (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelleri)

2 Li-Iyon bataryalar (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelleri)

3 Li-Iyon bataryalar (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelleri)

1 Kullanım kılavuzu

nOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modelleri Bluetooth® bataryaları içerir.

nOT: Bluetooth® kelimesi tescili ve logoları Bluetooth®, SIG, Inc.'in tescilli markalarıdır ve bunların DEWALT tarafından kullanımı lisanslıdır. Diğer ticari markalar ve ticari isimler ilgili sahibine aittir.

- Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

- Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Tarih Kodu Konumu (Şek. A)

İmalat yılıni da içeren Tarih Kodu 34 gövdeye basılıdır.

Örnek:

2019 XX XX

İmalat Yılı

Açıklama (Şek. A)

UVI Rİ: Hiçbir zaman elektrikli aleti veya herhangi bir porçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir.

TÜRKÇE

Şek. A

1 Değişken hız tetik düğmesi
2 Kilitleme düğmesi
3 Kol
4 LED ışık
5 LED ışık düğmesi
6 Üst kapak
7 Esnek hortum
8 Esnek hortum güvenlik yayı siperi
9 Esnek hortum bağlantısı
10 Gres tüpü
11 Gres tüpü kapağı
12 Gres tüpü kolu
13 Gres tüpü çubuğu
14 Gres tüpü düzeneği

15 Tutma yuvası
16 Batarya
17 Batarya çıkarma düğmesi
18 Kauçuk ayak
19 Hortum klipsi
20 Omuz askısı takma yeri
21 Omuz askısı klips yuvaları
22 Filtre

Şek. E

23 Basınç tahliye valfi
24 Boşaltım valfi
25 Kontrol valfi
26 1/8" NPT dolum yuvası
27 1/8" NPT dolum yuvası kapağı

Kullanim Amaci

Bu gres tabancası profesyonel yağlayıcı sıkma işlemleri için tasarlanmıştır.

Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlarda KULLANMAYIN.

Bu gres tabancası profesyonel bir elektrikli alettir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

- Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altında tutulmalıdır.

LED Çalışma Işığı (Şek. A, C)

Üst kapakta 6 bir LED çalışma ışığı 4 mevcuttur. Çalışma ışığı düğmesine basıldığında ve LED çalışma ışığı düğmesi 5 ON pozisyondayken açılır. LED çalışma ışığı düğmesi OFF pozisyondayken, LED çalışma ışığı düğmesine basıldığında yanmayacaktır. Çalışma ışığı, tetik düğmesi bırakıldıktan sonra 20 saniye içinde otomatik olarak kapanacaktır. Tetik düğmesi basılı tutulursa çalışma lambası açık kalır.

NOT: Çalışma lambası, el feneri olarak kullanılması için değil yakın çalışma yüzeyinin aydınlatması için tasarlanmıştır.

Değişken Hız Tetik Düğmesi (Şek. A, D)

Kilitleme Düğmesi Ve Tetik Düğ

Gres tabancanızda bir kilitleme düğmesi 2 bulunmaktadır. Tetik düğmesini kilitlemek için, Şek. D'te gösterildiği gibi kilitleme düğmesine basın. Aletin istenmeyen bir şekilde çalışmaya başlamasını önlemek için aleti taşırken veya saklarken tetik düğmesini 1 daima kilitleyin. Kilitleme düğmesinin kırmızı renkte olması düğmenin kilidi açık pozisyonda olduğunu gösterir.

Tetik düğmesinin kilidini açmak için Şek. D'te gösterildiği gibi kilitleme düğmesine basın. Motoru açmak için tetik düğmesine basın. Tetik düğmesinin serbest bırakılması motoru kapatır.

NOT: Değişken hız tetik düğmesi size farklı ihtiyaçlara uygun kullanım sağlar. Tetiğe ne kadar basılırsa, gres akışı o kadar yüksek olur.

UXARI: Bu aletin, düğmenin AÇIK pozisyonda kilitlenmesi yinde bir özelliği yoktur ve bu düzme başka herhangi bir yolla asla AÇIK olarak kilitlenmemelidir.

Basınç Tahliye Valfi (Şek. E)

Basınç tahliye valfi 23 fabrika ayarı 69 MPa (690 bar) basıncı tahliye edecek şekildedir. Basınç tehliye valfinden gres gelmesi teçhizatta, hatta veya yatakta tıkanıklık olduğu anlamına gelir. Bu durumlardan herhangi biri devam etmeden önce düzeltilmelidir.

UYARI: Gres tabancası yüksek basınç üretebilir. Basınç tahliye valfini çıkarmayın veya oynatmayın. Ciddi yaralanmayla sonuçlanabilir.

Omuz Askısı (Şek. A)

Gres tabancanız omuz askısıyla birlikte gelir. Omuz askısı klipslerini, omuz askısı takma yerindeki 20 omuz askısı klips yuvalarına 21 takın.

MONTAJ VE AYARLAMALAR

UYARI: Ciddi yaralanma riskini azaltmak için kettungi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

URIRI: Yalnızca DEWALT akü ve şarj cihazlarını kullanın.

Alete Akü Takma Ve Çıkartma (Şek. F)

NOT: Akünün 16 tamamen şarjlı olduğundan emin olun.

Aküyü Aletin Koluna Takma

1. Aküyü 16 kolun içindeki raylarla hizalayın (Şek. F).
2. Aküyü, yerine oturduğunu duyana kadar ve alette tamamen oturana kadar kolun içine kaydırın.
3. Serbest bırakma düğmesine 17 basın ve aküyü sıkıca çekerek aletin kolundan çıkarın.
4. Aküyü bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Aküyü Aletten çıkarma

Akü Şarj Sevİyesi Göstergesi (Şek. F)

Bazı DEWALT aküler, aküde kalan şarj seviyesini gösteren üç yeşil LED ışından oluşan bir şarj seviyesi göstergesini içerir.

Şarj seviyesi göstergesini çalıştırmak için gösterge düğmesine 32 basın ve basılı tutun. Üç yeşil LED ışığının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Aküdeki şarj seviyesi kullanılabilir limitin altındayken, gösterge yanmaz ve akünün şarj edilmesi gerekir.

NOT: Bu gösterge sadece aküda kalan şarj seviyesini gösterir. Bu alet işlevini göstermez; ürün parçaları, sıcaklık ve son kullanıcı uygulamaya göre değişime tabidir.

Gres Kartuşu Takılması (Şek. A, E, G)

1. Gres tüpü kolunu 12 çekebildiğiniz kadar çekin, sonrasında gres tüpü çubuğunu 13 çubuğu yana hareket ettirerek tutma yuvasına 15 sabitleyin. Çıkmasını engellemek için çubuğun yuvasına güvenli bir şekilde yerleştirildiğinden emin olun.
2. Gres tüpü düzeneğini 14 gres tabancasından çıkarın.
3. Gres kartuşunun plastik kapağını çıkarın, sonrasında kartuşu, önelikle ucu gelecek şekilde gres tüpüne 10 takın.
4. Gres kartuşunun diğer ucundaki mühürü çıkarın.
5. Gres tüpü düzeneğini 14 gres tabancasının içine geri yerleştirin ve vidalayın.
6. Gres tüpü çubuğunu 13 tutma yuvasından 15 çıkarın ve yavaşça tüpün içine bastırın.
7. Kartuşun içinde sıkışabilecek havayı tahliye etmek için boşaltım valfini (24, Şek. E) kullanın. Hava Ceplerinin Boşaltımı bölümüne bakın.

ÖNEMLI: Yağlayıcı içerisinde hava cepleri varsa, gres tabancası formunu kaybedecektir.

Boş Gres Kartuşunun Çıkarılması (Şek. A)

1. Gres tüpü kolunu 12 çekebildiğiniz kadar çekin, sonrasında gres tüpü çubuğunu 13 çubuğu yana hareket ettirerek tutma yuvasına 15 sabitleyin. Çıkmasını engellemek için çubuğun yuvasına güvenli bir şekilde yerleştirildiğinden emin olun.
2. Gres tüpü düzeneğini 14 gres tabancasından çıkarın.
3. boş kartuşu gres tüpünden çıkarmak için gres tüpü kolunu 12 yavaşça bırakın.

Gres Tabancasının Yiğın Kabından Doldurulması (Şek. A, G–J)

Gres Tabancasının Emme ve Dolum Pompasıyla Doldurma için Hazırlanması (Şek. A, H)

NOT: İşleme başlamadan önce gres tabancasının boş olduğundan emin olun.

1. Gres tüpünü 10 gres tabancası düzeneğinden 14 çıkarın.
2. Gres tüpü kapağını 11 gres tüpünden 10 sökün ve gres çubuğunu 13 çıkarın.
3. Baş parmağınızı ve işaret parmağınızı kullanarak, lastik mührü 33 arka yüzden döndürün. Şek. H'e bakın.

NOT: Mühür kupa gibidir, emme ve dolum pompası doldurma için hazırlanırken üst kapağına doğru açılmalıdır (6, Şek. A).

1. Gres tüpü çubuğunu 8m) gres tüpüne 10 tekrar takın.

Yığın Kabından Emerek Doldurm (Şek. A, E, G, I)

1. Gres tüpü düzeneğinin açık ucunu yığın yağlayıcıya yerleştirin.
2. Gres tüpü kolunu 12 yavaşça geriye çekerek yağlayıcıyı gres tabancasının içine çekin.

NOT: Gres tüpünde hava torbaları oluşmasını engellemek için gres tüpü düzeneğinin açık ucunu yağlayıcının içine iyice batırın.

1. Gres tüpü çubuğu 13 tamamen açıldığında, tutucu yuvasına 15 sabitleyin.

2. Gres tabancası tüp düzeneğini yığın yağlayıcıdan çıkarın ve fazla gresi silin.

3. Gres tüpü düzeneğini 14 gres tabancasına tekrar vidalayın.
4. Gres tüpü çubuğunu 13 tutma yuvasından 15 çıkarın ve yavaşça tüpün içine bastırın.
5. Kartuşun içinde sıkışabilecek havayı tahliye etmek için boşaltım valfini (24, Şek. E) kullanın. Hava Ceplerinin Boşaltımı bölümüne bakın.

Yığın Kabından Dolum Pompasıyla Doldurma (Şek. A, E, G, I)

Bu alet, düşük basınçlı doldurma kuplörü takılması için 1/8" NPT dolum yuvasına (26, Şek. E) sahiptir.

UVR1: Asla yüksek basınçlı kuplörü gres tâncasının 1/8" NPT dolum yuvasına takmayın. Aşırı basınç sebebiyle ciddi yaralanmalara sebep olabilir Yalnızca düşük bainçlı kuplör kullanın.

DİRKAT: Dolum pompası yükleyicisi gres tabancasının İŞİNPT yuvasına tam olarak oturmalıdır. Bileşenler uyumlu değilse dolum pompası çalışmayabilir.

Düşük basınçlı kuplörün takılması (alet ile beraber gelmemektedir)

1. Gres tüpü düzeneğini 14 gres tabancasının içine geri yerleştirin ve vidalayın.
2. Gres tüpü kolunu 12 çekebildiğiniz kadar çekin, sonrasında gres tüpü çubuğunu 13 çubuğu yana hareket ettirerek tutma yuvasına 15 sabitleyin. Çıkmasını engellemek için çubuğun yuvasına güvenli bir şekilde yerleştirildiğinden emin olun.
3. 1/8" NPT dolum yuvası kapağını 27 dolum yuvasından çıkarın.
4. Uygun düşük basınçlı kuplörü 1/8" NPT dolum yuvasına 26 takın.
5. Gres tüpü çubuğunu 13 tutma yuvasından 15 çıkarın ve yavaşça tüpün içine bastırın.
6. Kartuşun içinde sıkışabilecek havayı tahliye etmek için boşaltım valfini 24 kullanın. Hava Ceplerinin Boşaltımı bölümüne bakın.

Aletin düşük basınçlı dolum pompası ile doldurulması (Şek. A, J)

1. Gres tüpü kolunu yavaşça çekin ve çubuğu sabitlenene kadar döndürün.
   NOT: Çubuğu tutucu yuvaya 15 kilitlemeyin.
2. Gres tabancasındaki düşük basınç yerini, dolum pompasındaki uygun düşük basınçlı yere bağlayın. Bu bağlantı KİLİTLENMEZ. Bu gres tabancası kartuşunun aşırı doldurulmasını engeller.
3. Çubuk gres tüpünden yaklaşık 20 cm dışarı çıkana kadar doldurun. Aşırı dolum yapmayın. Dolum esnasında çubuk hareket etmezse, durun. Bu, çubuğun pompaya bağlanmadığı anlamına gelir ve devam etmeden önce birinci adım tekrar uygulanmalıdır.
4. Bırakmak için çubuğu döndürün ve çubuğu dikkatlice gres tüpünün içine geri sokun.

TÜRKÇE

1. Kartuşun içinde sıkışabilecek havayı tahliye etmek için boşaltım valfini 24 kullanın. Hava Ceplerinin Boşaltımı bölümüne bakın.

Hava Ceplerinin Boşaltılması (Şek. A, E)

ÖNEMLİ: Gres kartuşundaki hava cepleri gres tabancasının formunu kaybetmesine sebep olabilir. Her dolumdan sonra veya gres tabancası gres pompalayamadığında hava ceplerini boşaltın:

1. Boşaltım valfini 24 sökün fakat, tüm hava çıkana kadar çıkarmayın.
2. Boşaltım valfini 24 sıkın.
3. Esnek hortumun 7 kapağını çıkarın, sonrasında değişken hız tetiğine 1 10–20 saniye kadar basın.
4. Gres hortumdan pompalanmazsa, 1. adımdan itibaren tekrarlayın.

NOT: Bu alet fabrikada test edilmiştir, bu sebeple gres tüpünde ve hortum düzeneğinde az miktarda gres kalmış olabilir. İlk kullanımdan önce aletin kullanılacak gres markasıyla doldurulup boşaltılması tavsiye edilir.

KULLANMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere için uyun.

UYARI: Ciddi yaralanma riskini azaltmak için kettungi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Uygun El Pozisyonu (Şek. A, K)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şürkine gösterilen uygun el pozisyonunu kullanın.
UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki intimeline karşı aleti DAİMA sıkıca tutun.

Doğru el pozisyonu bir el esnek hortum güvenlik yayı siperinde 8, diğer el kolda 3 olacak şekildedir.

Gres Tabancasının Kullanımı (Şek. A)

UYARI: Ciddi kişisel yaralanma riskini azaltmak için, şücksabancasını kullanırken veya hortumu yerine yerleştirirken her zaman koldan tutun.

Gres tabancasını kullanmak için, gres tabancasını kolundan 3 tutun veya kolundan tutarak lastik ayakları 18 üzerinde sabit bir yüzeye dik olarak yerleştirin. Hortumu esnek hortum güvenlik yayı siperinden 8 tutarak, esnek hortum gres kuplörünü 9 veya diğer uygun gres kuplörünü doldurulmak üzere gres yerine bağlayın. Doldurma işlemine başlamak için değişken hız tetiğine dikkatlice basın. Doğru miktarda gres sıkıldıktan sonra, tetiği bırakın ve kuplörü gres yerinden çıkarın. Kuplör çıkmazsa, hatta gres kalmış olabilir. Kuplörü sağa sola hareket ettirmek kalan basıncı boşaltarak kaplinden çıkmasına yardımcı olabilir. Kuplör aşırı derecede sizıntı yapıyorsa veya gres yerine oturmuyosa, değiştirilmesi gerekmektedir.

BAKIM

DEWALT elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herlangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz tişanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek işkışla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Gres Tabancasından Pisliklerin Temizlenmesi

Kontrol Valfinden Pisliklerin Temizlenmesi (Şek. L)

Gres tabancası gres vermezse, kontrol valfi 25 temizlenmelidir.

1. Kontrol valfi kapağını 28 çıkarın, sonrasında diski 31, yayı 30 ve kontrol valfi topunu 29 çıkarın.
2. Ana kasadaki topu 29 ve kontrol valfi çevresini temizleyin.
3. Topu 29, yayı 30, sonrasında da diski 31 tekrar takın.
4. Tüm gres temizlendikten sonra, kontrol valfi kapağını 28 tekrar takın.

Filtreden Kirlerin Temizlenmesi (Şek. A, G, M)

Gres tabancası gres vermezse, filtreyi 22 temizleyin.

NOT: Tüpte hala gres varsa, tüp kolunu çekmeden önce boşaltım valfini açın.

1. Gres tüpü kolunu 12 çekebildiğiniz kadar çekin, sonrasında gres tüpü çubuğunu 13 çubuğu yana hareket ettirerek tutma yuvasına 15 sabitleyin. Çıkmasını engellemek için çubuğun yuvasına güvenli bir şekilde yerleştirildiğinden emin olun.
2. Gres tüpü düzeneğini 14 gres tabancasından çıkarın.

3. Küçük düz bir tornavida veya uç kullanarak, filtreyi dikkatlice çıkarın.

4. Yumuşak bir bez kullanarak filtreyi silin. Sildikten sonra filtrede hala kalıntılar varsa, yumuşak bir süpürge veya bulaşık bezi kullanılabilir.

5. Temizlendikten sonra, filtreyi tamamen oturduğundan emin olarak yuvarlak yuvaya takın ve gres tüpü düzeneğini gres tabancasına geri takın.

İlave Aksesuarlar

UYARI: DEWALT tarafından tedarik veya tavsiye edilen dişındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Çevrenin Korunması

Ayrı toplama. Bu işaretlenmiş simgeyle ürün ve piller normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün ve piller geri dönüştürülebilir veya geri kazanılabilir, bu da bazı

hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri ve pilleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresinde mevcuttur

Şarj Edilebilir Aküler

Bu uzun ömürlü akü, daha önce kolayca yapılan işlerde yeterince güç üretemeyecek duruma geldiğinde şarj edilmelidir. Teknik ömürlerinin sonunda, aküleri çevremize gerekli özeni göstererek atın:

• Aküyü bitene kadar aleti çalıştırın, sonra aletten çıkartın.
• Lityum İyon hücreler geri dönüştürülebilir. Bunları yetkili servise veya yerel toplama merkezine teslim edin. Toplanan aküler geri dönüştürülecek veya uygun şekilde atılacaktır.

Sorun Giderme

Sorun Olası Neden Olası Çözüm
Çubuk yukarı çekilemiyor Vakum birikiyor Vakumu boşaltmak için boşaltım valfii sökün.
Çubuk ileri itilemiyor Basınç birikiyor Basıncı boşaltmak için boşaltım valfii sökün.
	Çubuk hala pompaya bağlı Gres tüpü kolunu 90 derece döndürün veya çıkarın.
Tetiğe basıldığında gres gelmiyor Gres tüpü boş Gres ekleyin.
	Gres tüpünde hava cepleri	Hava Ceplerinin Boşaltımı bölümüne bakın.
	Kontrol valfi sıkılmış Kontrol Valfiden Kirlerin Temizlenmesi bölümüne bakın.
	Filtre sıkışmış	Filtreden Kirlerin Temizlenmesi bölümüne bakın.
Tahliye Valfinde gres görülüyor Zerk girışı tıkalı Kuplörü girişten çıkarın, zerk girişini ve gres yolunu temizleyin.
Tetik basılıyken motor çalışmıyor	Batarya	Bataryanın tamamen şarj olduğundan emin olun.
Gres tüpünün arkasından gres sızıyor	Lastik mühür yanlış yöne dönüş	Gres Tabancasının Emme ve Dolum Pompasıyla Doldurma için Hazırlanması bölümüne bakın
