Τύπος προϊόντος	Ασύρματη αντλία γράσου
Μάρκα	DeWalt
Μοντέλο	DCGG571
Ονομαστική τάση	18 V DC
Τύπος μπαταρίας	Ιόντων λιθίου (συμβατή με μπαταρίες DeWalt 18V)
Μέγιστη πίεση εξόδου	69 MPa (690 bar)
Ροή	147,87 ml/min
Συμβατό γράσο	Έως NLGI #2
Χωρητικότητα δεξαμενής	453 g (χύμα) ή φυσίγγιο 400 g
Μήκος εύκαμπτου σωλήνα	107 cm
Βάρος (χωρίς μπαταρία)	3,63 kg
Ενσωματωμένος φωτισμός εργασίας	Ναι, με διακόπτη
Μεταβλητή ταχύτητα	Ναι, αναλογική σκανδάλη
Βαλβίδα εκτόνωσης	Ναι, ρυθμισμένη στα 69 MPa
Κουμπί κλειδώματος	Ναι, ασφάλεια
Πιστοποίηση CE	Ναι (2006/42/ΕΚ, EN60745)
Συντήρηση	Καθαρισμός φίλτρου και βαλβίδας ελέγχου
Περιεχόμενο συσκευασίας	Αντλία, φορτιστής, μπαταρία(ες) ανάλογα με το μοντέλο, εγχειρίδιο

Συχνές ερωτήσεις - DCGG571 DEWALT

Πώς να εγκαταστήσετε ένα φυσίγγιο γράσου στην αντλία DeWalt DCGG571;

Τραβήξτε τη λαβή του σωλήνα γράσου μέχρι τέρμα και κλειδώστε τη ράβδο στην εγκοπή συγκράτησης. Ξεβιδώστε το συγκρότημα του σωλήνα γράσου. Αφαιρέστε το πλαστικό καπάκι του φυσιγγίου, τοποθετήστε το μέσα στο σωλήνα (ανοιχτό άκρο πρώτα). Αφαιρέστε το στεγανοποιητικό από το άλλο άκρο. Βιδώστε ξανά το σωλήνα στην αντλία. Απελευθερώστε τη ράβδο και σπρώξτε την απαλά. Εξαερώστε μέσω της τάπας εκκένωσης εάν χρειαστεί.

Ποια μέγιστη πίεση μπορεί να παρέχει η αντλία γράσου DCGG571;

Η μέγιστη πίεση εξόδου είναι 69 MPa (690 bar). Η βαλβίδα εκτόνωσης είναι ρυθμισμένη από το εργοστάσιο για να απελευθερώνει πίεση πάνω από αυτήν την τιμή.

Ποιο τύπο γράσου να χρησιμοποιήσω με τη DCGG571;

Χρησιμοποιήστε γράσα έως την κατηγορία NLGI #2. Χρησιμοποιήστε μόνο τα συνιστώμενα γράσα στο εγχειρίδιο για να αποφύγετε ζημιά στο εργαλείο.

Πώς να εξαερώσετε τις φυσαλίδες αέρα στο σωλήνα γράσου;

Ξεβιδώστε ελαφρά την τάπα εκκένωσης μέχρι να διαφύγει ο αέρας, στη συνέχεια βιδώστε ξανά. Πιέστε τη σκανδάλη για 10 έως 20 δευτερόλεπτα. Εάν δεν βγαίνει γράσο, επαναλάβετε τη διαδικασία.

Ποιες μπαταρίες είναι συμβατές με την αντλία DCGG571;

Όλες οι μπαταρίες DeWalt 18V ιόντων λιθίου, συμπεριλαμβανομένων των μοντέλων DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Χρησιμοποιήστε μόνο φορτιστές DeWalt.

Πώς να καθαρίσετε τη βαλβίδα ελέγχου εάν η αντλία δεν αποδίδει πλέον γράσο;

Αφαιρέστε το καπάκι της βαλβίδας ελέγχου, στη συνέχεια το δίσκο, το ελατήριο και τη σφαίρα. Καθαρίστε τη σφαίρα και την υποδοχή με ένα πανί. Συναρμολογήστε με αντίστροφη σειρά. Βεβαιωθείτε ότι η σφαίρα είναι καθαρή πριν την επανατοποθέτηση.

Ο φωτισμός εργασίας δεν ανάβει, τι να κάνω;

Ελέγξτε ότι ο διακόπτης φωτισμού είναι στη θέση ON. Ο φωτισμός ανάβει μόνο όταν πατιέται η σκανδάλη. Εάν ο διακόπτης είναι σε OFF, ο φωτισμός δεν θα ανάψει. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης.

Πώς να γεμίσετε την αντλία από ένα δοχείο χύμα γράσου;

Προετοιμάστε τη λαστιχένια φλάντζα αναποδογυρίζοντάς την (η πλευρά του κυπέλλου προς τα εμπρός). Τοποθετήστε το ανοιχτό άκρο του σωλήνα στο δοχείο, τραβήξτε αργά τη λαβή για να αναρροφήσετε το γράσο. Κλειδώστε τη ράβδο, αφαιρέστε το σωλήνα, σκουπίστε την περίσσεια και στη συνέχεια βιδώστε ξανά. Στη συνέχεια εξαερώστε.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας κατά τη χρήση;

Φοράτε γάντια και προστατευτικά γυαλιά. Μην κατευθύνετε ποτέ την έξοδο προς εσάς ή άλλους. Η πίεση μπορεί να εγχύσει γράσο κάτω από το δέρμα (συμβουλευτείτε γιατρό). Κρατήστε το ένα χέρι στη λαβή και το άλλο στο ελατήριο του εύκαμπτου σωλήνα. Κλειδώστε τη σκανδάλη κατά τη μεταφορά.

Πώς να συντηρήσετε το φίλτρο της αντλίας γράσου;

Εάν η αντλία δεν αποδίδει πλέον, καθαρίστε το φίλτρο που βρίσκεται μέσα στο σωλήνα. Τραβήξτε τη λαβή και κλειδώστε τη ράβδο. Ξεβιδώστε το σωλήνα. Χρησιμοποιήστε ένα μικρό κατσαβίδι για να βγάλετε το φίλτρο. Σκουπίστε το με ένα μαλακό πανί. Επανατοποθετήστε το σωστά στην υποδοχή του.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DCGG571 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 144

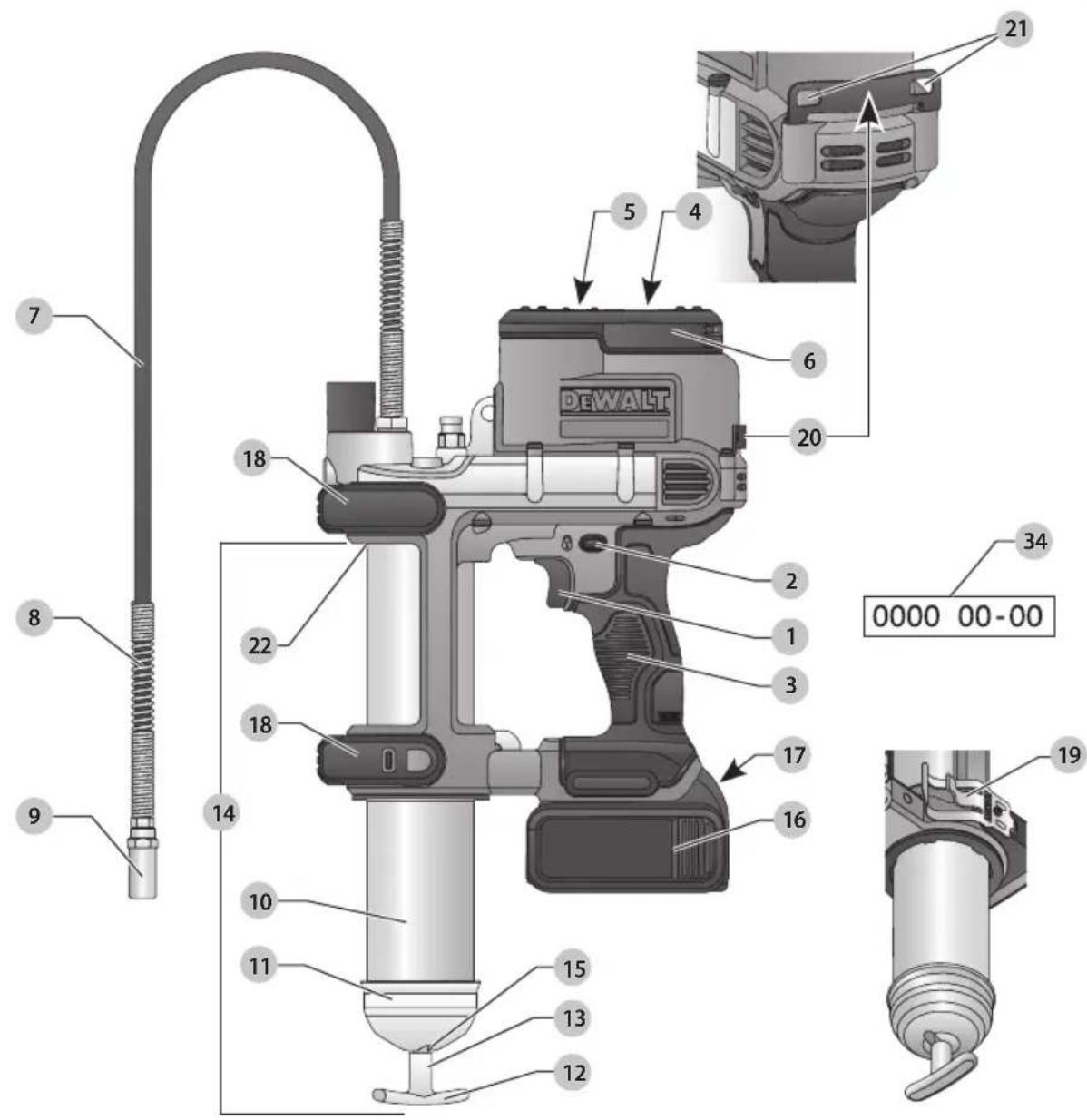

Fig. A

7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 2 3 4 5 6 DEWALT 0000 00-00

Fig. B

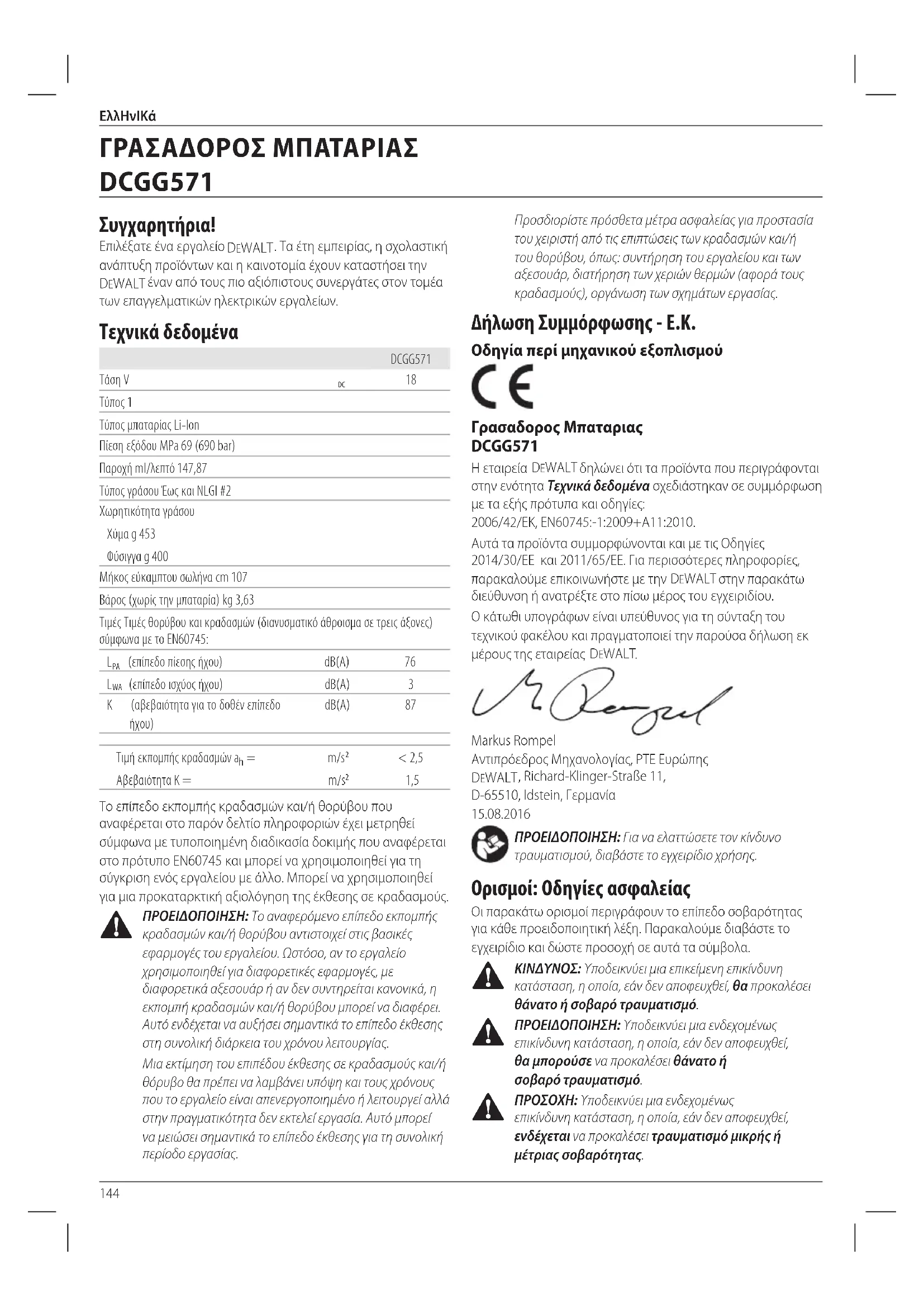

ΓΡΑΣΑΔΟΡΟΣ ΜΠΑΤΑΡΙΑΣ

DCGG571

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

		DCGG571
Τάση V	DC	18
Τύπος 1
Τύπος μιαταρίας Li-Ion
Πίεση εξόδου MPa 69 (690 bar)
Παροχή ml/λεπτό 147,87
Τύπος γράσου Έως και NLGI #2
Χωρητικότητα γράσου
Χύμα g 453
Φύσιγγα g 400
Μήκος εύκαμπτου σωλήνα cm 107
Βάρος (χωρίς την μιαταρία) kg 3,63
Τιμές Τιμές θορύβου και κραδασμών (διανυοματικό άθροισμα σε τρεις άξονες) σύμφωνα με το EN60745:
L _PA	(επίπεδο πίεσης ήχου)	dB(A)	76
L _WM	(επίπεδο ισχύος ήχου)	dB(A)	3
K	(αβεβαιότητα για το δοθέν επίπεδο ήχου)	dB(A)	87
Τιμή εκπομπής κραδασμών a_h =		m/s ^2	< 2,5
Αβεβαιότητα K =		m/s ^2	1,5

Το επίπεδο εκπομπής κραδασμών και/ή θορύβου που αναφέρεται στο παρόν δελτίο πληροφοριών έχει μετρηθεί ούμφωνα με τυποποιημένη διαδικασία δοκιμής που αναφέρεται στο πρότυπο EN60745 και μπορεί να χρησιμοποιηθεί για τη ούγκριση ενός εργαλείου με άλλο. Μπορεί να χρησιμοποιηθεί για μια προκαταρκτική αξιολόγηση της έκθεσης σε κραδασμούς.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το αναφερόμενο επίπεδο εκπομπής κραδασμών και/ή θορύβου αντιστοιχεί στις βασικές εφαρμογές του εργαλείου. Ωστόσο, αν το εργαλείο χρησιμοποιηθεί για διαφορετικές εφαρμογές, με διαφορετικά αξεσουάρ ή αν δεν συντηρείται κανονικά, η εκπομπή κραδασμών και/ή θορύβου μπορεί να διαφέρει. Αυτό ενδέχεται να αυξήσει σημαντικά το επίπεδο έκθεσης στη συνολική διάρκεια του χρόνου λειτουργίας.

Μια εκτίμηση του επιπέδου έκθεσης σε κραδασμούς και/ή θόρυβο θα πρέπει να λαμβάνει υπόψη και τους χρόνους που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί αλλά στην πραγματικότητα δεν εκτελεί εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης για τη συνολική περίοδο εργασίας.

Προσδιορίστε πρόσθετα μέτρα ασφαλείας για προστασία του χειριστή από τις επιπτώσεις των κραδασμών και/ή του θορύβου, όπως: συντήρηση του εργαλείου και των αξεσουάρ, διατήρηση των χεριών θερμών (αφορά τους κραδασμούς), οργάνωση των σχημάτων εργασίας.

Δήλωση Συμμόρφωσης - Ε.Κ.

Οδηγία περί μηχανικού εξοπλισμού

Γρασαδορος Μπαταριας DCGG571

Η εταιρεία DEWALT δηλώνει ότι τα προϊόντα που περιγράφονται στην ενότητα Τεχνικά δεδομένα σχεδιάστηκαν σε συμμόρφωση με τα εξής πρότυπα και οδηγίες: 2006/42/EK, EN60745:-1:2009+A11:2010.

Αυτά τα προϊόντα συμμορφώνονται και με τις Οδηγίες 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες, παρακαλούμε επικοινωνήστε με την DEWALT στην παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογράφων είναι υπεύθυνος για τη σύνταξη του τεχνικού φακέλου και πραγματοποιεί την παρούσα δήλωση εκ μέρους της εταιρείας DEWALT.

Mr. Rengel

Markus Rompel

Αντιπρόεδρος Μηχανολογίας, PTE Ευρώπης DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Γερμανία 15.08.2016

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, διαβάστε το εγχειρίδιο χρήσης.

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίπεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

Μπαταρίες Φορτιστές/Χρόνοι φόρτισης (λεπτά)
Αρ. κατ. V	DC	Ah Báρος (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180
DCB181	18	1,5	0,35	22	70	45	35	22	22	22
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60
DCB183/8	18	2,0	0,40	30	90	60	50	30	30	30
DCB184/8	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75
DCB185	18	1,3	0,35	22	60	40	30	22	22	22
DCB187	18	3,0	0,54	45	140	90	70	45	45	45
DCB189	18	4,0	0,54	60	185	120	100	60	60	60

*Κωδικός ημερομηνίας 201811475Β ή μεταγενέστερος
**Κωδικός ημερομηνίας 201536 ή μεταγενέστερος

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματιομό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

λώνει κίνδυνο ηλεκτροπληξίας.

λώνει κίνδυνο πυρκαγιάς.

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

ΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις

προδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση οποιασδήποτε από τις οδηγίες που αναφέρονται πιο κάτω μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

ΔΙΑΤΗΡΗΣΤΕ ΤΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΤΙΣ ΟΔΗΓΙΕΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

Ο όρος «ηλεκτρικό εργαλείο» σε όλες τις προειδοποιήσεις, αναφέρεται σε εργαλείο που τροφοδοτείται με ρεύμα από το ηλεκτρικό δίκτυο (με καλώδιο) ή σε εργαλείο που λειτουργεί με μλαταρία (αούρματο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Οι μη τακτοποιημένοι ή σκοτεινοί χώροι, αποτελούν απία ατυχημάτων.
β) Μη λειτουργείτε τα ηλεκτρικά εργαλεία σε εκρηκτικές ατμόσφαιρες, όπως όταν υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη στη σκόνη ή τις αναθυμιάσεις.
γ) Απομακρύνετε τα παιδιά και άλλα παρευρισκόμενα άτομα όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Η απόσπαση της προσοχής σας μπορεί να έχει ως αποτέλεσμα την απώλεια ελέγχου.

2) Ηλεκτρική ασφάλεια

a) Τα βύσματα των ηλεκτρικών εργαλείων πρέπει να ταιριάζουν με τις πρίζες. Μην τροποποιείτε ποτέ το βύσμα με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε τυχόν βύσματα προσαρμογέα με γειωμένα (με γείωση εδάφους) ηλεκτρικά εργαλεία. Με μη τροποποιημένα βύσματα και κατάλληλες πρίζες ελαττώνεται ο κίνδυνος ηλεκτροπληξίας.
β) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, εστίες κουζινών και ψυγεία. Ο κίνδυνος ηλεκτροπληξίας αυξάνεται όταν το σώμα σας είναι γειωμένο.
γ) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Η είσοδος νερού σε ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
δ) Μην καταπονείτε υπερβολικά το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για τη μεταφορά, το τράβηγμα ή την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, αιχμηρές ακμές και κινούμενα μέρη. Καλώδια που έχουν υποστεί ζημιά ή περιπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
ε) Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, να χρησιμοποιείτε μόνο καλώδια προέκτασης που είναι κατάλληλα για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου κατάλληλου για χρήση σε εξωτερικό χώρο ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
στ) Εάν είναι αναπόφευκτη η λειτουργία ηλεκτρικού εργαλείου σε χώρο με υψηλή υγρασία, χρησιμοποιήστε παροχή ηλεκτροδότησης με προστασία από ρεύματα διαρροής (RCD). Ηχρήση μιας διάταξης RCD ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Παραμείνετε σε εγρήγορση, προσέχετε τι κάνετε και χρησιμοποιείτε την κοινή λογική κατά τη χρήση ενός ηλεκτρικού εργαλείου. Μη χρησιμοποιείτε οποιοδήποτε ηλεκτρικό εργαλείο εάν είστε

ΕλλΗνΙΚά

κουρασμένος(-η) ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμακευτικής αγωγής. Μια μόνο στιγμή απόσπασης της προσοχής σας καθώς χειρίζεστε ηλεκτρικά εργαλεία, μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

β) Χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Να φοράτε πάντοτε προστατευτικά γυαλιά. Η χρήση προστατευτικού εξοπλισμού όπως μάσκας για τη σκόνη, αντιολισθητικών υποδημάτων, κράνους ή προστατευτικών ακουστικών για τις ανάλογες συνθήκες, θα ελαττώσει τους προσωπικούς τραυματισμούς.

γ) Αποτρέψτε τυχόν ακούσια εκκίνηση του εργαλείου. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση Off προτού συνδέσετε το εργαλείο στην πρίζα ή/ και στην μπαταρία, καθώς και προτού σηκώσετε ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών εργαλείων με το δάκτυλό σας στο διακόπτη ή η σύνδεση στην πρίζα εργαλείων με το διακόπτη στη θέση On ενέχουν κίνδυνο ατυχήματος.

δ) Αφαιρέστε οποιοδήποτε κλειδί ή ρυθμιστικό κλειδί προτού ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα κλειδί ή ρυθμιστικό κλειδί που έχει αφεθεί προσαρτημένο σε κινητό τμήμα του ηλεκτρικού εργαλείου, μπορεί να προκαλέσει προσωπικό τραυματισμό.

ε) Μην προσπαθήσετε να φτάσετε απομακρυσμένα σημεία. Φροντίστε να έχετε πάντοτε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Κατ' αυτόν τον τρόπο θα έχετε καλύτερο έλεγχο του εργαλείου σε απροοδόκητες καταστάσεις.

ζ) Να είστε ντυμένοι κατάλληλα. Μην φοράτε φαρδιά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα μέρη. Τα φαρδιά ενδύματα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα μέρη.

η) Εάν οι συσκευές παρέχονται με σύνδεση συστημάτων αφαίρεσης και συλλογής σκόνης, φροντίστε τα συστήματα αυτά να είναι συνδεδεμένα και να χρησιμοποιούνται κατάλληλα. Η χρήση συστήματος συλλογής σκόνης μπορεί να ελαττώσει τους κινδύνους που σχετίζονται με τη σκόνη.

θ) Μην αφήνετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε και να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων. Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ τραυματισμό μέσα σε κλάσματα του δευτερολέπτου.

4) Χρήση και φροντίδα των ηλεκτρικών εργαλείων

a) Μη ζορίζετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε το κατάλληλο εργαλείο ανάλογα με την εφαρμογή. Η εργασία θα πραγματοποιθεί με καλύτερο και πιο αοφαλή τρόπο όταν εκτελείται από το σωστά επιλεγμένο ηλεκτρικό εργαλείο με τον προβλεπόμενο ρυθμό.

β) Μη χρησιμοποιείτε το εργαλείο εάν ο διακόπτης δεν μεταβαίνει στις θέσεις Οη (Ενεργοποίηση) και Off (Απενεργοποίηση). Οποιοδήποτε εργαλείο δεν μπορεί

να ελεγχθεί μέσω του διακόπτη του, είναι επικίνδυνο και πρέπει να επισκευαστεί.

γ) Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το πακέτο μπαταρίας, αν είναι αποσπώμενο, από το ηλεκτρικό εργαλείο, πριν διεξάγετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτού του είδους τα μέτρα ασφαλείας ελαττώνουν τον κίνδυνο τυχαίας θέσης σε λειτουργία του ηλεκτρικού εργαλείου.

δ) Αποθηκεύετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από μέρη όπου μπορούν να τα προσεγγίσουν παιδιά και μην επιτρέπετε τη χρήση του ηλεκτρικού εργαλείου από άτομα που δεν είναι εξοικειωμένα με αυτό ή με τις οδηγίες χρήσης του. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από μη εκπαιδευμένους χειριστές.

ε) Συντηρείτε τα ηλεκτρικά εργαλεία και τα αξεσουάρ. Ελέγξτε για τυχόν εσφαλμένη ευθυγράμμιση ή ενσφήνωση κινούμενων μερών, για τυχόν θραύση εξαρτημάτων και για τυχόν άλλες καταστάσεις που μπορεί να επηρεάσουν τη λειτουργία του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο έχει υποστεί ζημιά, φροντίστε για την επισκευή του πριν το χρησιμοποιήσετε. Πολλά ατυχήματα έχουν προκληθεί από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί κατάλληλα.

ζ) Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Τα κατάλληλα συντηρημένα εργαλεία κοπής με αιχμηρά άκρα κοπής έχουν μικρότερες πιθανότητες λυγίσματος κατά τη λειτουργία και ελέγχονται ευκολότερα.

η) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα παρελκόμενα και τα τρυπάνια κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να πραγματοποιηθεί. Η χρήση ενός ηλεκτρικού εργαλείου για εργασίες διαφορετικές από αυτές για τις οποίες προορίζεται, μπορεί να οδηγήσει σε επικίνδυνη κατάσταση.

θ) Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5) Χρήση και φροντίδα των εργαλείων με μπαταρία

a) Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται από τον κατασκευαστή. Φορτιστής που είναι κατάλληλος για έναν τύπο μπαταριών, μπορεί να ενέχει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλο τύπο μπαταριών.

β) Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες μπαταρίες. Η χρήση μπαταριών άλλου τύπου ενέχει κίνδυνο τραυματιομού και πυρκαγιάς.

γ) Όταν η μπαταρία δεν χρησιμοποιείται, διατηρείτε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες

ή άλλα μικρά μεταλλικά αντικείμενα που μπορεί να προκαλέσουν ηλεκτρική επαφή μεταξύ των δύο ακροδεκτών της μπαταρίας. Η βραχυκύκλωση των ακροδεκτών της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή και πυρκαγιά.

δ) Κάτω από συνθήκες κακομεταχείρισης, μπορεί να εκτοξευτεί υγρό από τη μπαταρία. Αποφύγετε την επαφή με το υγρό αυτό. Εάν έλθετε σε επαφή κατά λάθος, ξεπλύνετε με άφθονο νερό. Σε περίπτωση που το υγρό έλθει σε επαφή με τα μάτια σας, ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από τη μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

ε) Μη χρησιμοποιήσετε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή τροποποίηση. Οι μπαταρίες που έχουν υποστεί ζημιά ή τροποποίηση μπορεί να έχουν απρόβλεπτη συμπεριφορά, με αποτέλεσμα φωτιά, έκρηξη ή κίνδυνο τραυματισμού.

ζ) Μην εκθέσετε ένα πακέτο μπαταρίας ή εργαλείο σε φωτιά ή υπερβολική θερμοκρασία. Η έκθεση σε φωτιά ή σε θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

η) Τηρείτε όλες τις οδηγίες φόρτισης και μη φορτίζετε το πακέτο μπαταρίας ή το εργαλείο εκτός των ορίων θερμοκρασίας που ορίζονται στις προδιαγραφές. Η ακατάλληλη φόρτιση ή η φόρτιση σε θερμοκρασίες εκτός των προβλεπόμενων ορίων μπορεί να προξενήσει ζημιά στην μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

6) Συντήρηση (Σέρβις)

a) Φροντίζετε η συντήρηση του ηλεκτρικού εργαλείου να πραγματοποιείται από πιστοποιημένο για επισκευές άτομο, με τη χρήση μόνο πανομοιότυπων ανταλλακτικών. Κατ' αυτό τον τρόπο εξασφαλίζεται η ασφάλεια του ηλεκτρικού εργαλείου.

β) Ποτέ μην κάνετε σέρβις σε πακέτα μπαταριών που έχουν υποστεί ζημιά. Το σέρβις των πακέτων μπαταριών πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους παρόχους σέρβις.

Πρόσθετες ειδικές οδηγίες ασφαλείας για γρασαδόρους

- Méρη του εργαλείου ή του συγκροτήματος εύκαμπτου σωλήνα μπορεί να σπάσουν ή να διαρραγούν (σκάσουν) λόγω υψηλής πίεσης. Μπορεί να προκύψει κίνδυνος σοβαρού τραυματισμού. Πριν τη χρήση, πάντα να επίθεωρείτε το εργαλείο και το συγκρότημα εύκαμπτου σωλήνα για ζημιές ή φθορά. Ποτέ μη χρησιμοποιήσετε το εργαλείο αν οποιοδήποτε μέρος του έχει υποστεί ζημιές ή φθορά.

- Χρησιμοποιείτε μόνο εύκαμπτους σωλήνες εγκεκριμένους από την DEWALT. Να κρατάτε τον εύκαμπτο σωλήνα μόνο από το προστατευτικό ελατήριο ασφαλείας του εύκαμπτου σωλήνα, για την αποφυγή σοβαρού τραυματισμού.

- Αν ο εύκαμπτος σωλήνας τσακίζει ή έχει υποστεί ζημιά, μπορεί να προκύψει ρήξη, η οποία θα μπορούσε να προκαλέσει σοβαρό τραυματισμό. Να αντικαθιοτάτε τον

εύκαμπτο σωλήνα με την πρώτη ένδειξη φθοράς, τσακίσματος ή ζημιάς.

- Να χρησιμοποιείτε μόνο το γράσο που συνιστάται στο παρόν εγχειρίδιο (ανατρέξτε στα Τεχνικά στοιχεία).

• Για να μειώσετε τον κίνδυνο σοβαρού τραυματισμού, μη χρησιμοποιείτε το γρασαδόρο κοντά ή πάνω σε κινούμενα μέρη, μηχανισμούς ή εξοπλισμό σε λειτουργία.

• Τα ανοίγματα αερισμού συχνά καλύπτουν κινούμενα μέρη και θα πρέπει να αποφεύγονται. Τα χαλαρά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος έγχυσης υλικών μέστο σώμα ή σοβαρού τραυματισμού. Η ρήξη εξαρτημάτων λόγω πίεσης μπορεί να προκαλέσει έγχυση υλικού μέσα στο δέρμα ή στα μάτια, προκαλώντας σοβαρό τραυματισμού ή μόλυνοη. Μην αντιμετωπίζετε τέτοιο συμβάν ως απλό κόψιμο. Ζητήστε άμεσα ιατρική φροντίδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η έξοδος μπορεί να είναι σε υφημή πίεση. Μην κατευθύνετε την εξαγωγή του εργαλείου προς τον εαυτό σας ή άλλους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο γρασαδόρος μπορεί να παράγει κφηή πίεση—έως και 69 MPa (690 bar). Πάντα να φοράτε γάντια κατά τη λειτουργία. Κρατάτε τα χέρια σε απόσταση ασφαλείας από το εκτεθειμένο λαστιχένιο τμήμα του εύκαμπτου σωλήνα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το γράσο και τα λιπαντικά μείς εί να είναι εύφλεκτα. Μην εκθέτετε σε φλόγα ή πηγή θερμότητας. Τηρείτε όλες τις προειδοποιήσεις και τις οδηγίες για το γράσο και το λιπαντικό από τον κατασκευαστή τους.

Υπολειπόμενοι κίνδυνοι

Παρά την εφαρμογή των σχετικών κανονιομών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, οριομένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

- Κίνδυνος σωματικής βλάβης λόγω εκτινασσόμενων σωματιδίων.

- Κίνδυνος εγκαυμάτων λόγω της θέρμανσης των αξεσουάρ κατά τη λειτουργία.

• Κίνδυνος σωματικής βλάβης λόγω παρατεταμένης χρήσης.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Φορτιστές

Οι φορτιστές DEWALT δεν απαιτούν καμία ρύθμιση και έχουν σχεδιαστεί για να λειτουργούν όσο το δυνατόν πιο απλά.

Ηλεκτρική ασφάλεια

Ο ηλεκτρικός κινητήρας έχει σχεδιαστεί για λειτουργία μόνο σε μία τάση. Ελέγχετε πάντοτε εάν η τάση της μπαταρίας ανταποκρίνεται στην τάση που αναγράφεται στην πινακίδα με τα δεδομένα. Επίσης, βεβαιωθείτε ότι η τάση του φορτιστή αντιστοιχεί στην τάση του ηλεκτρικού δικτύου.

ΕλλΗνΙΚά

Ο φορτιστής της DEWALT διαθέτει διπλή μόνωση σύμφωνα με το πρότυπο EN60335. Κατά συνέπεια, δεν απαιτείται καλώδιο γείωσης.

Εάν το καλώδιο τροφοδοσίας υποστεί βλάβη, πρέπει να αντικατασταθεί από ειδικά διαμορφωμένο καλώδιο που διατίθεται μέσω της υπηρεσίας εξυπηρέτησης της DEWALT.

Χρήση προέκτασης

Δεν πρέπει να χρηοιμοποιούνται προεκτάσεις εκτός και αν είναι απολύτως απαραίτητο. Χρηοιμοποιήστε εγκεκριμένη προέκταση, κατάλληλη για την είσοδο ρεύματος του φορτιστή σας (ανατρέξτε στα Τεχνικά δεδομένα). Το ελάχιστο μέγεθος του αγωγού είναι 1 mm², ενώ το μέγιστο μήκος είναι 30 m. Όταν χρηοιμοποιείτε καλώδιο σε ρολό, να ξετυλίγετε πάντοτε το καλώδιο εντελώς.

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο φορτιστή μπαταρίας

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες ασφάλειας και λειτουργίας για συμβατούς φορτιστές μπαταριών (ονατρέξτε στα Τεχνικά Στοιχεία).

• Πριν χρησιμοποιήσετε το φορτιστή, διαβάστε όλες τις οδηγίες και τις επισημάνσεις προσοχής πάνω στο φορτιστή, το πακέτο μπαταριών και το προϊόν όπου χρησιμοποιείται το πακέτο μπαταριών.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Μην επρεψετε να εισέλθει οποιοδήποτε υγρό μέσα στο φορτιστή. Μπορεί να προκληθεί ηλεκτροπληξία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Συνιστούμε τη χρήση διάταξης προστασίας από ρεύμα διαρροής με διαβάθμιση έντασης ρεύματος διαρροής 30mA ή μικρότερη.

ΠΡΟΣΟΧΗ: Κίνδυνος εγκαυμάτων. Για να μειώσετε τραυνο τραυματισμού, φορτίζετε μόνο επαναφορτιζόμενες μπαταρίες DEWALT. Άλλοι τύποι μπαταριών μπορεί να εκραγούν προκαλώντας τραυματισμό και ζημιά.

ΠΡΟΣΟΧΗ: Τα παιδιά θα πρέπει να βρίσκονται υπό επρλεψη ώστε να διασφαλίζεται ότι δεν παιζουν με τη συσκευή.

ΣΗΜΕΙΩΣΗ: Υπό ορισμένες συνθήκες, με το φορτιστή συνδεδεμένο στην παροχή ρεύματος, οι εκτεθειμένες επαφές φόρτιοης μέσα στο φορτιστή μπορεί να βραχυκυκλωθούν από ξένο υλικό. Τα ξένα υλικά με αγώγιμες ιδιότητες, όπως είναι, αλλά χωρίς περιορισμός σε αυτά, το σύρμα τριψίματος, το αλουμινόχαρτο ή οποιαδήποτε συσσώρευση μεταλλικών σωματιδίων, θα πρέπει να διατηρούνται μακριά από τις κοιλότητες των φορτιστών. Πάντα αποσυνδέετε το φορτιστή από την παροχή ρεύματος όταν δεν υπάρχει πακέτο μπαταριών στην κοιλότητα. Αποσυνδέετε το φορτιστή από την πρίζα πριν επιχειρήσετε να τον καθαρίσετε.

- MHN επιχειρήσετε να φορτίσετε το πακέτο μπαταριών με οποιουσδήποτε φορτιστές άλλους από τους αναφερόμενους στο παρόν εγχειρίδιο. Ο φορτιστής και το πακέτο μπαταριών έχουν οχεδιαστεί ειδικά για να λειτουργούν μαζί.

• Αυτοί οι φορτιστές δεν προορίζονται για χρήσεις άλλες από φόρτιση επαναφορτιζόμενων μπαταριών DEWALT. Οποιεσδήποτε άλλες χρήσεις μπορεί να προκαλέσουν κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην εκθέσετε το φορτιστή σε βροχή ή χιόνι.
• Τραβάτε το φις και όχι το καλώδιο όταν αποσυνδέετε το φορτιστή. Έτοι θα μειωθεί ο κίνδυνος ζημιάς στο φις και το καλώδιο.
• Να βεβαιώνεστε ότι το καλώδιο έχει διευθετηθεί έτσι ώστε να μην πατηθεί, να αποτελέσει αιτία παραπατήματος ή να υποβληθεί με άλλο τρόπο σε ζημιά ή καταπόνηση.
• Μη χρησιμοποιήσετε καλώδιο επέκτασης εκτός αν είναι απολύτως απαραίτητο. Η χρήση ακατάλληλου καλωδίου επέκτασης θα μπορούσε να επιφέρει κίνδυνο πυρκαγιάς και ελαφράς ή θανατηφόρου ηλεκτροπληξίας.
• Μην τοποθετείτε οποιοδήποτε αντικείμενο πάνω στο φορτιστή και μην τοποθετείτε το φορτιστή σε μαλακή επιφάνεια που θα μπορούσε να φράξει τα ανοίγματα αερισμού και να έχει ως αποτέλεσμα έντονη εσωτερική θέρμανση. Τοποθετείτε το φορτιστή μακριά από οποιαδήποτε πηγή θερμότητας. Ο φορτιστής αερίζεται μέσω ανοιγμάτων στο πάνω και στο κάτω μέρος του περιβλήματος.
• Μη χρησιμοποιήσετε το φορτιστή αν το καλώδιο ή το φις του έχει υποστεί ζημιά— φροντίστε να αντικατασταθούν άμεσα.
• Μη χρησιμοποιήσετε το φορτιστή αν έχει δεχτεί δυνατό χτύπημα, έχει πέσει ή αν έχει υποστεί ζημιά με οποιονδήποτε άλλο τρόπο. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις.
• Μην αποσυναρμολογήσετε το φορτιστή. Παραδώστε τον σε εξουσιοδοτημένο κέντρο σέρβις όταν απαιτείται σέρβις ή επισκευή. Η λανθασμένη συναρμολόγηση μπορεί να έχει ως αποτέλεσμα κίνδυνο ελαφράς ή θανατηφόρου ηλεκτροπληξίας ή πυρκαγιάς.
• Σε περίπτωση που το καλώδιο ρεύματος έχει υποστεί ζημιά, αυτό πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή, τον αντιπρόσωπό του για σέρβις ή άτομο με παρόμοια εξειδίκευση, ώστε να αποτραπεί οποιοσδήποτε κίνδυνος.
• Αποσυνδέστε το φορτιστή από την πρίζα πριν επιχειρήσετε οποιονδήποτε καθαρισμό. Έτσι θα μειωθεί ο κίνδυνος ηλεκτροπληξίας. Με την αφαίρεση του πακέτου μπαταριών δεν μειώνεται αυτός ο κίνδυνος.
  • ΠΟΤΕ μην επιχειρήσετε να συνδέσετε 2 φορτιστές μαζί.
• Ο φορτιστής έχει σχεδιαστεί για να λειτουργεί με κανονικό οικιακό ρεύμα 230 V. Μην επιχειρήσετε να τον χρησιμοποιήσετε με οποιαδήποτε άλλη τάση. Αυτό δεν ισχύει για το φορτιστή οχήματος.

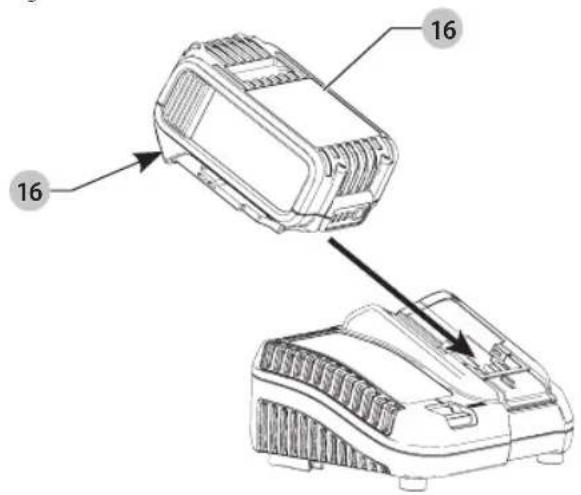

Φόρτιση μιας μπαταρίας (Εικ. [Fig.] B)

1. Συνδέστε το φορτιστή σε κατάλληλη πρίζα πριν τοποθετήσετε το πακέτο μλαταρίας.
2. Εισάγετε το πακέτο μπαταρίας 16 μέσα στο φορτιστή και βεβαιωθείτε ότι το πακέτο μπαταρίας έχει τερματίσει πλήρως στην κανονική του θέοη μέσα στο φορτιστή. Η

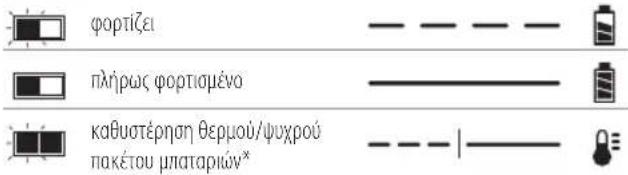

κόκκινη λυχνία (φόρτισης) θα αναβοσβήνει επανειλημμένα υποδηλώνοντας ότι έχει αρχίσει η διαδικασία φόρτισης.

1. Η φόρτιση έχει ολοκληρωθεί όταν το κόκκινο φως είναι μόνιμα αναμμένο. Τότε το πακέτο μπαταρίας είναι πλήρως φορτισμένο και μπορείτε να το χρησιμοποιήσετε άμεσα ή να το αφήσετε τοποθετημένο στο φορτιστή. Για να αφαιρέσετε το πακέτο μπαταρίας από το φορτιστή, πατήστε το κουμπί απασφάλιοης της μπαταρίας 17 οτο πακέτο μπαταρίας.

ΣΗΜΕΙΩΣΗ: Για να εξασφαλίσετε μέγιστη απόδοση και μέγιστη ωφέλιμη ζωή των πακέτων μπαταριών λιθίου-ιόντων, φορτίστε πλήρως το πακέτο μπαταρίας πριν την πρώτη χρήση.

Λειτουργία του φορτιστή

Ανατρέξτε στις παρακάτω ενδείξεις οχετικά με την κατάσταση φόρτισης του πακέτου μπαταρίας.

Ενδείξεις φόρτισης

φορτίζει πλήρως φορτισμένο καθυστέρηση θερμού/ψυχρού πακέτου μπαταριών*

* Στη διάρκεια αυτής της διαδικασίας, η κόκκινη λυχνία θα συνεχίσει να αναβοσβήνει, αλλά θα είναι αναμμένη μια κίτρινη ενδεικτική λυχνία. Αφού η μπαταρία φθάσει σε κατάλληλη θερμοκρασία, η κίτρινη λυχνία θα σβήσει και ο φορτιστής θα συνεχίσει τη διαδικασία φόρτισης.

Ο/Οι συμβατός(-οί) φορτιστής(-ές) δεν θα φορτίσουν μια μπαταρία που παρουσιάζει βλάβη. Ο φορτιστής υποδεικνύει ότη η μπαταρία έχει βλάβη με το να μην ανάβει ενδεικτική λυχνία.

ΣΗΜΕΙΩΣΗ: Αυτό θα μπορούσε να σημαίνει πρόβλημα με φορτιστή.

Αν ο φορτιστής υποδηλώνει πρόβλημα, δώστε το φορτιστή και το πακέτο μλαταριών για έλεγχο σε εξουοιοδοτημένο κέντρο οέρβις.

Καθυστερηση θερμου/ψυχρου πακετου μπαταριας

Αν ο φορτιστής ανιχνεύσει μπαταρία με υπερβολικά υψηλή ή χαμηλή θερμοκρασία, ξεκινά αυτόματα μια Καθυστέρηση θερμού/ψυχρού πακέτου μπαταρίας, αναστέλλοντας τη φόρτιση έως ότου η μπαταρία έχει φθάσει σε κατόλληλη θερμοκρασία. Κατόπιν, ο φορτιστής αρχίζει αυτόματα τη φόρτιση του πακέτου. Αυτή η λειτουργία διασφαλίζει τη μέγιοτη διάρκεια ζωής της μπαταρίας.

ο μπαταρίας μη ανάβοντας λυχνία ή εμφανίζοντας ένα μοτίβο αναβοσβησίματος που αντιστοιχεί σε μήνυμα αντικαταστήστε το πακέτο μπαταρίας. Το πακέτο μπαταριών θα φορτίζεται σε αυτή τη μικρότερη ταχύτητα σε όλον τον κύκλο φόρτισης και δεν θα επιστρέψει στη μέγιστη ταχύτητα φόρτισης ακόμα και αν η μπαταρία θερμανθεί.

Ο φορτιστής DCB118 είναι εξοπλιομένος με εωτερικό ανεμιστήρα σχεδιαομένο να ψύχει το πακέτο μπαταρίας. Ο ανεμιστήρας θα ενεργοποιείται αυτόματα όταν χρειάζεται να ψυχθεί το πακέτο μπαταρίας. Σε καμία περίπτωση μη χρησιμοποιήσετε το φορτιστή αν ο ανεμιστήρας δεν λειτουργεί σωστά ή αν είναι φραγμένες οι σχιομές αερισμού. Μην

επιτρέψετε την είσοδο ξένων αντικειμένων στο εσωτερικό του φορτιστή.

Ηλεκτρονικό Σύστημα Προστασίας

Τα εργαλεία XR Li-Ion (λιθίου-ιόντων) έχουν οχεδιαστεί με Ηλεκτρονικό Σύστημα Προστασίας το οποίο προστατεύει τη μπαταρία από υπερφόρτωση, υπερθέρμανση ή βαθιά εκφόρτιση.

Το εργαλείο θα απενεργοποιηθεί αυτόματα αν ενεργοποιηθεί το ηλεκτρονικό σύστημα προστασίας. Αν συμβεί αυτό, τοποθετήστε τη μπαταρία λιθίου-ιόντων στο φορτιστή έως ότου φορτιστεί πλήρως.

Στερέωση στον τοίχο

Αυτοί οι φορτιστές έχουν σχεδιαστεί να μπορούν α στερεωθούν σε τοίχο ή να στέκονται όρθιοι πάνω σε τραπέζι ή επιφάνεια εργασίας. Αν πρόκειται να στερεωθεί σε τοίχο, τοποθετήστε το φορτιστή κοντά σε πρίζα ρεύματος και μακριά από γωνίες ή άλλα εμπόδια που μπορεί να εμποδίζουν τη ροή του αέρα. Χρησιμοποιήστε την πίσω πλευρά του φορτιστή ως πρότυπο για τον καθαριομό της θέσης των βιδών στερέψωης στον τοίχο. Στερεώστε το φορτιστή με ασφάλεια χρησιμοποιώντας βίδες γυψοσανίδας (αγοράζονται ξεχωριστά) μήκους τουλάχιστον 25,4 mm με κεφαλή βίδας διαμέτρου τουλάχιστον 7–9 mm, βιδωμένες σε ξύλο σε βέλτιστο βάθος με τρόπο ώστε κάθε βίδα να προεξέχει περίπου 5,5 mm Ευθυγραμμίστε τις εγκοπές στην πίσω πλευρά του φορτιστή με τις βίδες που προεξέχουν και συμπλέξτε τις βίδες πλήρως μέσα στις εγκοπές.

Οδηγιες καθαρισμου του φορτιστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος ηλεκτροπληξίας. Ανισμυνδέετε το φορτιστή από την πρίζα ρεύματος

ΑС πριν τον καθαρισμό. Οι ρύποι και το γράσο μπορούν να αφαιρεθούν από τις εξωτερικές επιφάνειες του φορτιστή με χρήση ενός πανιού ή μιας μαλακής, μη μεταλλικής βούρτσας. Μη χρησιμοποιείτε νερό ή οποιαδήποτε καθαριστικά διαλύματα. Ποτέ μην αφήσετε οποιοδήποτε υγρό να εισέλθει στο εργαλείο. Ποτέ μη βυθίσετε κανένα μέρος του εργαλείου σε υγρό.

Μπαταρία

Σημαντικές οδηγίες ασφαλείας για κάθε τύπο μπαταρίας

Όταν παραγγέλνετε εφεδρικές μπαταρίες, φροντίστε να συμπεριλάβετε τον αριθμό καταλόγου και την τάση.

Η μπαταρία δεν είναι πλήρως φορτιομένη όταν αφαιρείται από τη συοκευαοία της. Προτού χρησιμοποιήσετε την μπαταρία και τον φορτιστή, διαβάστε τις παρακάτω πληροφορίες ασφαλείας. Στη συνέχεια, ακολουθήστε τις διαδικασίες φόρτισης που περιγράφονται.

ΔΙΑΒΑΣΤΕ ΟΛΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

- Μη φορτίσετε ή χρησιμοποιήσετε μπαταρία σε εκρηκτική ατμόσφαιρα, όπως με παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Η εισαγωγή ή αφαίρεση της μπαταρίας από το φορτιστή μπορεί να προκαλέσει ανάφλεξη της σκόνης ή των αναθυμιάσεων.

ΕΛΛΗΝΙΚΑ

• Ποτέ μην αναγκάσετε το πακέτο μπαταριών να εισέλθει με τη βία στο φορτιστή. Μην τροποποιήσετε το πακέτο μπαταριών με οποιονδήποτε τρόπο για να ταιριάζει με μη συμβατό φορτιστή, γιατί το πακέτο μπαταριών μπορεί να σπάσει προκαλώντας σοβαρό τραυματισμό.
• Φορτίζετε τα πακέτα μπαταριών μόνο σε φορτιστές DEWALT.
- MHN πιτοιλίζετε ή βυθίζετε σε νερό ή άλλα υγρά.
- Μην αποθηκεύετε ή χρησιμοποιείτε το εργαλείο και το πακέτο μπαταριών σε θέσεις όπου η θερμοκρασία μπορεί να φθάσει ή να υπερβεί τους 40 °C (όπως έξω από καλυμμένα μέρη ή σε μεταλλικά κτίρια το καλοκαίρι).
- Μην αποτεφρώσετε την μπαταρία ακόμη και εάν έχει υποστεί σοβαρή ζημιά ή έχει φθαρεί εντελώς. Σε περίπτωση πυρκαγιάς, η μπαταρία μπορεί να εκραγεί. Κατά την καύση μπαταριών ιόντων λιθίου δημιουργούνται τοξικές αναθυμιάσεις και υλικά.
- Εάν το περιεχόμενο της μπαταρίας έρθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως την περιοχή με ήπιο σαπούνι και νερό. Εάν το υγρό της μπαταρίας εισέλθει στα μάτια, ξεπλύνετε με άφθονο νερό επί 15 λεπτά ή έως ότου σταματήσει ο ερεθισμός. Εάν η ιατρική βοήθεια είναι απαραίτητη, ο ηλεκτρολύτης της μπαταρίας αποτελείται από ένα μίγμα υγρών οργανικών υδρογονανθράκων και αλάτων λιθίου.
• Τα περιεχόμενα των κυψελών μιας ανοιχτής μπαταρίας μπορούν να προκαλέσουν ερεθισμό του αναπνευστικού συστήματος. Αναπνεύστε καθαρό αέρα. Εάν τα συμπτώματα επιμένουν, ζητήστε ιατρική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος εγκαυμάτων. Το υγρό της μεικρίας ενδέχεται να είναι εύφλεκτο εάν εκτεθεί σε σπινθήρα ή φλόγα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μην επιχειρήσετε να ανοίξετε το πακέτο μπαταριών για οποιονδήποτε λόγο. Αν το περίβλημα του πακέτου μπαταριών είναι ραγιομένο ή έχει υποστεί ζημιά, μην εισάγετε το πακέτο στο φορτιστή. Μη συνθλίψετε, ρίξετε κάτω ή προξενήσετε ζημιά στο πακέτο μπαταριών. Μη χρησιμοποιήσετε πακέτο μπαταριών ή φορτιστή που έχει δεχθεί ισχυρό χτύπημα, έχει πέσει, έχει πατηθεί από όχημα ή έχει υποστεί ζημιά με οποιονδήποτε τρόπο (π.χ τρυπηθεί με καρφί, χτυπηθεί με σφυρί, πατηθεί). Μπορεί να προκληθεί ελαφρά ή θανατηφόρος ηλεκτροπληξία. Τα πακέτα μπαταριών που έχουν υποστεί ζημιά θα πρέπει να παραδίδονται στο κέντρο σέρβις για ανακύκλωση.

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Μην επεσηκεύετε ή μεταφέρετε το πακέτο μπαταρίας με τρόπο ώστε μεταλλικά αντικείμενα να μπορούν να έρθουν σε επαφή με εκτεθειμένους ακροδέκτες μπαταρίας. Για παράδειγμα, μην τοποθετείτε το πακέτο μπαταρίας μέσα σε ποδιές, τοέπες, εργαλειοθήκες, κουτιά μεταφοράς προϊόντων, συρτάρια κλπ. μαζί με μη στερεωμένα καρφιά, βίδες, κλειδιά κλπ.

ΠΡΟΣΟΧΗ: Όταν δεν χρησιμοποιείται το εργαλείο, τησθετείτε το με την πλευρά του σε σταθερή επιφάνεια, όπου δεν θα αποτελέσει κίνδυνο λόγω παραπατήματος ή πτώσης. Ορισμένα εργαλεία με

μεγάλα πακέτα μπαταριών μπορούν να στέκονται όρθία πάνω στο πακέτο μπαταριών αλλά μπορεί να πέσουν εύκολα αν σπρωχτούν.

Μεταφορά

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος πυρκαγιάς. Η μεταφορά μπαταριών μπορεί ενδεχομένως να γίνει ατία πυρκαγιάς αν οι πόλοι της μπαταρίας έρθουν κατά λάθος σε επαφή με αγώγιμα υλικά. Κατά την μεταφορά μπαταριών να βεβαιώνεστε ότι οι πόλοι των μπαταριών είναι προστατευμένοι και καλά μονωμένοι από υλικά που θα μπορούσαν να έρθουν σε επαφή μαζί τους και να προκαλέσουν βραχυκύκλωμα.

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες ιόντων λιθίου δεν πρέπει να τοποθετούνται σε παραδιδόμενες αποσκευές.

Οι μπαταρίες DEWALT συμμορφώνονται με όλους τους εφαρμόσιμους κανονισμούς μεταφορών προϊόντων, όπως autoi καθορίζονται από τα βιομηχανικά και νομικά πρότυπα, στα οποία περιλαμβάνονται ο Συστάσεις των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών, οι κανονισμοί μεταφοράς επικίνδυνων αγαθών της Διεθνούς Ένωσης Αερομεταφορών (IATA), οι διεθνείς ναυτίλιακοί κανονισμοί περί επικίνδυνων αγαθών (IMDG) και η Ευρωπαϊκή συμφωνία για τις διεθνείς οδικές μεταφορές επικίνδυνων αγαθών (ADR). Τα στοιχεία και οι μπαταρίες λιθίου-ιόντων έχουν δοκιμαστεί σύμφωνα με το τμήμα 38,3 του Εγχειριδίου και κριτηρίων δοκιμών των συστάσεων των Ηνωμένων Εθνών σχετικά με τη μεταφορά επικίνδυνων αγαθών.

Στις περισσότερες περιπτώσεις, η μεταφορά πακέτου μπαταρίας DEWALT δεν θα εμπίπτει στην ταξινόμηση ενός πλήρως ελεγχόμενου Επικίνδυνου υλικού Κλάσης 9. Γενικά, μόνο μεταφορές που περιέχουν μπαταρία λιθίου-ιόντων με ονομαστική τιμή ενέργειας μεγαλύτερη από 100 βατώρες (Wh) θα απαιτεί να γίνονται ως πλήρως ελεγχόμενα φορτία Κλάσης 9. Σε όλες τις μπαταρίες λιθίου-ιόντων, η ονομαστική τους τιμή σε βατώρες επισημαίνεται πάνω στη συσκευασία. Επιπλέον, λόγω κανονιστικών περιπλοκών, η DEWALT δεν συνιστά τη μεταφορά δι' αέρος ξεχωριστών πακέτων μπαταριών λιθίου-ιόντων, ανεξάρτητα από την ονομαστική τιμή βατωρών. Οι μεταφορές εργαλείων που περιέχουν μπαταρίες (συνδυασμένα κιτ) μπορούν να γίνουν δι' αέρος ως εξαίρεση αν η ονομαστική τιμή σε βατώρες του πακέτου μπαταρίας δεν είναι μεγαλύτερη από 100 Wh.

Ανεξάρτητα από το αν μια αποστολή θεωρείται εξαιρούμενη ή πλήρως ρυθμιζόμενη, αποτελεί ευθύνη του αποστολέα να λάβει υπόψη του τους πιο πρόσφατους κανονισμούς για τις απαιτήσεις συσκευασίας, σήμανσης και τεκμηρίωσης.

Οι πληροφορίες που παρέχονται στην παρούσα ενότητα του εγχειριδίου, παρέχονται καλή τη πίστη και πιοτεύεται ότι είναι ακριβείς κατά το χρόνο της σύνταξης του εγγράφου. Οοτόσο δεν παρέχεται καμία εγγύηση, ρητή ή συναγόμενη. Αποτελεί ευθύνη του αγοραστή να βεβαιωθεί ότι οι δραστηριότητές του συμμορφώνονται με τους εφαρμοστέους κανονισμούς.

Μεταφορα της Μπαταριας FLEXVOLT™

Η μπαταρία DEWALT FLEXVOLT™ διαθέτει δύο καταστάσεις: Χρήσης και Μεταφοράς.

Κατάσταση Χρήσης: Όταν η μπαταρία FLEXVOLT™ δεν έχει τοποθετηθεί σε προϊόν ή έχει τοποθετηθεί σε προϊόν DEWALT 18 V, θα λειτουργεί σαν μπαταρία 18 V. Όταν η μπαταρία FLEXVOLT™ έχει τοποθετηθεί σε προϊόν 54 V ή 108 V (δύο μπαταριών των 54 V), θα λειτουργεί σαν μπαταρία 54 V.

Κατάσταση Μεταφοράς: Όταν έχει τοποθετηθεί το καπάκι στην μπαταρία FLEXVOLT™, η μπαταρία είναι σε κατάσταση μεταφοράς. Φυλάξιε το καπάκι για την περίπτωση μεταφοράς.

Όταν είναι σε κατάσταση Μεταφοράς, οι σειρές των κυψελών είναι ηλεκτρικά αποσυνδεδεμένες μέσα στο πακέτο μλαταρίας, με αποτέλεσμα να θεωρείται ως 3 μπαταρίες με χαμηλότερη ονομαστική τιμή βατωρών (Wh) αντί για 1 μπαταρία με υψηλότερη ονομαστική τιμή βατωρών. Αυτή η αυξημένη ποσότητα των 3 μπαταριών με τη μειωμένη ονομαστική τιμή βατωρών μπορεί να κάνει εφικτή την εξαίρεση του πακέτου μπαταριών από ορισμένους κανονισμούς μεταφορών που επιβάλλονται στις μπαταρίες με υψηλότερη ονομαστική τιμή βατωρών.

Για παράδειγμα, η τιμή Wh Μεταφοράς μπορεί να είναι 3 x 36 Wh, που σημαίνει 3 μπαταρίες των 36 Wh η μία. Η τιμή Wh Χρήσης μπορεί va είναι 108 Wh (υπονοείται 1 μπαταρία).

Παραδειγμα σημανσης χρησης και μεταφορας στην ετικετα

Use: 108 Wh

Transport: 3x36 Wh

Συστάσεις για την αποθήκευση

1. Το καλύτερο μέρος αποθήκευσης είναι ένα δροσερό και στεγνό μέρος, μακριά από το άμεσο ηλιακό φως και την υπερβολική ζέστη ή κρύο. Για βέλτιστη απόδοση και διάρκεια ζωής, αποθηκεύετε τις μπαταρίες σε θερμοκρασία δωματίου όταν δεν τις χρηοιμοποιείτε.
2. Για μεγάλο χρόνο φύλαξης, για τα καλύτερα αποτελέσματα συνιστάται να αποθηκεύετε το πακέτο μπαταριών πλήρως φορτισμένο, σε δροσερό, ξηρό μέρος, εκτός του φορτιστή.

ΣΗΜΕΙΩΣΗ: Τα πακέτα μπαταριών δεν θα πρέλει να αποθηκεύονται τελείως εκφορτισμένα. Το πακέτο μπαταριών θα χρειαστεί να επαναφορτιστεί πριν τη χρήση.

Ετικέτες στο φορτιστή και την μπαταρία

Επιπλέον των εικονογραμμάτων που χρησιμοποιούνται στο εγχειρίδιο αυτό, οι ετικέτες πάνω στο φορτιστή και στο πακέτο μπαταριών μπορεί να δείχνουν τα εξής εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ανατρέξτεστα Τεχνικά δεδομένα για το χρόνο φόρτισης.

Μην αγγίζετε με αγώγιμα αντικείμενα.

Μη φορτίζετε κατεστραμμένες μπαταρίες.

Na μην εκτίθεται σε νερό.

Φροντίζετε για την άμεση αντικατάσταση τυχόν ελαττωματικών καλωδίων.

Η φόρτιση να γίνεται μόνο σε θερμοκρασία από 4 °C έως 40 °C.

Μόνο για χρήση σε εσωτερικό χώρο.

Απορρίψτε την μπαταρία με φιλικό προς το περιβάλλον τρόπο.

Фортίζετε τα πακέτα μπαταριών DEWALT μόνο με τους προβλεπόμενους φορτιστές DEWALT. Η φόρτιση πακέτων μπαταριών άλλων από τις προβλεπόμενες μπαταρίες DEWALT με χρήση φορτιστή DEWALT μπορεί να προκαλέσει έκρηξή τους ή άλλες επικίνδυνες καταστάσεις.

Μην πετάτε το πακέτο μπαταριών σε φωτιά.

ΧΡΗΣΗ (χωρίς καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 108 Wh (1 μπαταρία με 108 Wh).

ΜΕΤΑΦΟΡΑ (με ενωματωμένο καπάκι μεταφοράς). Παράδειγμα: Η τιμή Wh είναι 3 x 36 Wh (3 μπαταρίες των 36 Wh).

Τύπος μπαταριών

Ο DCGG571 λειτουργεί με πακέτο μπαταρίας των 18 V. Αυτά τα πακέτα μπαταριών μπορούν να χρησιμοποιηθούν: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Για περισσότερες πληροφορίες ανατρέξτε στα Τεχνικά δεδομένα.

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Γρασαδόρο

1 Φορτιστή

1. Πακέτο μπαταρίας Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1, Y1 μοντέλα)
   2 Πακέτα μπαταριών Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2, Y2 μοντέλα)
   3 Πακέτα μπαταριών Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3, Y3 μοντέλα)
   1 Εγχειρίδιο οδηγιών

ΣΗΜΕΙΩΣΗ: Οι μπαταρίες, οι φορτιστές και τα κουτιά μεταφοράς δεν περιλαμβάνονται στα μοντέλα Ν. Οι μπαταρίες και οι φορτιστές δεν περιλαμβάνονται στα μοντέλα ΝΤ. Τα μοντέλα Β περιλαμβάνουν μπαταρίες Bluetooth®.

ΣΗΜΕΙΩΣΗ: Το σήμα και τα λογότυπα Bluetooth® είναι κατατεθέντα εμπορικά σήματα ιδιοκτησίας της Bluetooth®, SIG, Inc. και οποιαδήποτε χρήση αυτών των σημάτων από την DEWALT γίνεται κατόπιν άδειας. Άλλα εμπορικά σήματα

ΕΛΛΗΝΙΚΑ

και εμπορικές ονομασίες ανήκουν στους αντίστοιχους ιδιοκτήτες τους.

• Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.
• Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

Ενδείξεις επάνω στο εργαλείο

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Θεεh Κωδικου Ημερομηνιας (Εικ. Α)

Ο κωδικός ημερομηνίας 34, ο οποίος περιλαμβάνει επίσης το έτος καταοκευής, είναι τυπωμένος επάνω οτο περίβλημα. Παράδειγμα:

2019 XX XX 'Ετος κατασκευής

Περιγραφή (εικ. Α, Ε)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροιποιήσετε ποτέ το ην πρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

Εικόνα Α

1 Διακόπτης σκανδάλης ρύθμισης ταχύτητας
2 Κουμπί ασφάλισης σε απενεργοποιημένη κατάσταση
3 Λαβή
4 Φως εργασίας LED
5 Κουμπί για φως εργασίας LED
6 Πάνω κάλυμμα
7 Εύκαμπτος ωλήνας
8 Προστατευτικό ελατήριο ασφαλείας του εύκαμπτου σωλήνα
9 Σύνδεσμος εύκαμπτου σωλήνα
10 Σωλήνας γράσου
11 Κάλυμμα σωλήνα γράσου
12 Λαβή σωλήνα γράσου
13 Ράβδος σωλήνα γράσου

Προοριζομενη Χρηση

Αυτός ο γρασαδόρος έχει σχεδιαστεί για επαγγελματικές εργασίες χορήγησης λιπαντικού.

Na MH χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Αυτός ο γρασαδόρος είναι ένα επαγγελματικό ηλεκτρικό εργαλείο. MHN αφήνετε τα παιδιά να έρχονται σε επαφή

14 Συγκρότημα σωλήνα γράσου
15 Εγκοπή συγκράτησης
16 Μπαταρία
17 Κουμπί απελευθέρωσης μπαταρίας
18 Λαστιχένια πέλματα
19 Κλιπ εύκαμπτου σωλήνα
20 Βάση ιμάντα ώμου
21 Οπές για κλιπ ιμάντα ώμου
22 Φίλτρο
1 Βαλβίδα ανακούφισης πίεσης
2 Βαλβίδα εξαέρωσης
3 Βαλβίδα αντεπιστροφής
4 Στόμιο πλήρωσης 1/8» NPT
5 Τάπα στομίου πλήρωσης 1/8» NPT

Εικόνα Ε

με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

• Το προϊόν αυτό δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) που έχουν μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή έλλειψη εμπειρίας και/ή γνώσης και δεξιοτήτων, εκτός αν τα άτομα αυτά επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους. Τα παιδιά δεν πρέπει να μένουν ποτέ μόνα τους με αυτό το προϊόν.

Φως εργασίας LED (εικ. Α, Β)

Υπάρχει ένας φως εργασίας τύπου LED 4 τοποθετημένο στο πάνω κάλυμμα 6. Το φως εργασίας ενεργοποιείται όταν πατάτε το διακόπτη σκανδάλης και εφόσον το κουμπί 5 για το φως εργασίας LED είναι στη θέση ενεργοποίησης - ON. Αν το κουμπί για το φως εργασίας LED είναι στη θέση απενεργοποίησης - OFF, το φως εργασίας LED δεν θα ανάβει όταν πατάτε τη σκανδάλη. Το φως εργασίας απενεργοποιείται αυτόματα 20 δευτερόλεπτα μετά την απελευθέρωση του διακόπτη σκανδάλης. Όσο παραμένει πατημένος ο διακόπτης σκανδάλης, παραμένει αναμμένο και το φως εργασίας.

ΣΗΜΕΙΩΣΗ: Το φως εργασίας προορίζεται για το φωτισμό της άμεσης επιφάνειας εργασίας και δεν προορίζεται για χρήση ως φακός.

Διακόπτης σκανδάλης ρύθμισης ταχύτητας (εικ. Α, Μ)

Κουμπι Ασφαλισης Στην Απενεργοποιημενη Κατασταση Και Διακοπτης Σκανδαλης

Ο γρασαδόρος διαθέτει ένα κουμπί 2 ασφάλιοης στην απενεργοποιημένη κατάσταση.

Για να ασφαλίσετε το διακόπτη σκανδάλης, πατήστε το κουμπί ασφάλισης στην απενεργοποιημένη κατάσταση, όπως δείχνει η Εικόνα D. Πάντα ασφαλίζετε το διακόπτη σκανδάλης 1 όταν μεταφέρετε ή αποθηκεύσετε το εργαλείο, για να αποτρέψετε αθέλητη ενεργοποίησή του. Το κουμπί ασφάλισης στην απενεργοποιημένη κατάσταση έχει κόκκινο χρώμα για να φαίνεται πότε ο διακόπτης είναι στην απασφαλισμένη του θέση. Για να απασφαλίσετε το διακόπτη σκανδάλης, πιέστε το κουμπί ασφάλισης στην απενεργοποιημένη κατάσταση όπως φαίνεται στην Εικόνα D. Πιέστε το διακόπτη σκανδάλης για να ενεργοποιήσετε το μοτέρ. Απελευθερώνοντας το διακόπτη σκανδάλης το μοτέρ απενεργοποιείται.

ΣΗΜΕΙΩΣΗ: Ο διακόπτης σκανδάλης ρύθμιοης της ταχύτητας θα σας προσφέρει πρόσθετη ευελιξία. Όσο περισσότερο πατάτε το διακόπτη σκανδάλης, τόσο μεγαλύτερη είναι η εξερχόμενη ποσότητα γράσου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το εργαλείο αυτό δεν έχει πρόβλεψη γιακφάλιοη του διακόπτη σκανδάλης στη θέση ενεργοποίησης και ποτέ δεν πρέπει αυτός να ασφαλίζεται στη θέση ενεργοποίησης με άλλα μέσα.

Βαλβίδα ανακούφισης πίεσης (εικ. Ε)

Η βαλβίδα ανακούφισης πίεσης 23 έχει ρυθμιστεί από το εργοστάσιο για εκτόνωση πίεσης πάνω από 69 MPa (690 bar). Αν εξέρχεται γράσο από τη βαλβίδα ανακούφισης πίεσης,

αυτό σημαίνει ότι υπάρχει απόφραξη στο εξάρτημα σύνδεσης, στη γραμμή ή στο λιπαινόμενο ρουλεμάν. Οποιαδήποτε από αυτές τις συνθήκες είναι παρούσα, πρέπει να διορθωθεί πριν τη συνέχιση της εργασίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ο γρασαδόρος μπορεί να περαγει υψηλή πίεση. Μην αφαιρείτε τη βαλβίδα ανακούφισης πίεσης και μην επεμβαίνετε σε αυτή. Μπορεί να προκύψει σοβαρός τραυματισμός.

Ιμάντας ώμου (εικ. Α)

Ο γρασαδόρος συνοδεύεται από ιμάντα ώμου. Αγκιστρώστε τα κλιπ του ιμάντα ώμου στις οπές 21 για τον ιμάντα ώμου που βρίσκονται πάνω στη βάση 20 του ιμάντα ώμου.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΡΥΘΜΙΣΕΙΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κλενο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο σετ μπαταριών και φορτιστές της DEWALT.

Εισαγωγή και αφαίρεση του πακέτου μπαταριών από το εργαλείο (εικ. F)

ΣΗΜΕΙΩΣΗ: Για τα καλύτερα αποτελέσματα, να βεβαιώνεστε ότι το πακέτο μπαταριών 16 είναι πλήρως φορτισμένο.

Για Να Τοποθετησετε Το Πακετο Μπαταριων Στη Λαβη Του Εργαλειου

1. Ευθυγραμμίστε το πακέτο μπαταριών 16 με τις ράγες μέσα στη λαβή του εργαλείου (εικ. F).
2. Σπρώξτε το μέσα στη λαβή ώσπου να τερματίσει πλήρως και να ασφαλίσει στο εργαλείο και βεβαιωθείτε ότι δεν θα απασφαλιστεί.

Για Να Αφαιρεσετε Το Πακετο Μπαταριων Απο Το Εργαλειο

1. Πιέστε το κουμπί απελευθέρωσης 17 της μπαταρίας και τραβήξτε σταθερά το πακέτο μπαταριών έξω από τη λαβή του εργαλείου.
2. Εισάγετε το πακέτο μπαταριών μέοα στο φορτιστή όπως περιγράφεται στο τμήμα περί φορτιστή του παρόντος εγχειριδίου.

Πακετα μπαταριων με δεικτη φορτιου (Εικ. Τ)

Οριομένα πακέτα μπαταριών DEWALT περιλαμβάνουν ένα δείκτη φορτίου. Αυτός αποτελείται από τρεις πράσινες λυχνίες LED που υποδηλώνουν το επίπεδο του φορτίου που απομένει στο πακέτο μπαταριών.

Για να ενεργοποιήσετε το δείκτη φορτίου, πατήστε και κρατήστε πατημένο το κουμπί 32 του δείκτη φορτίου. Θα ανάψει ένας συνδυασμός των τριών πράσινων λυχνιών LED που είναι ενδεικτικός του επιπέδου του φορτίου που απομένει. Όταν το επίπεδο του φορτίου στη μπαταρία είναι κάτω από το χρησιμοποιήσιμο όριο, ο δείκτης φορτίου δεν θα ανάψει και η μπαταρία θα χρειαστεί να επαναφορτιστεί.

ΣΗΜΕΙΩΣΗ: Ο δείκτης φορτίου αποτελεί μόνο μια ένδειξη του φορτίου που έχει απομείνει στο πακέτο μπαταριών. Δεν δείχνει τη λειτουργικότητα του εργαλείου και υπόκειται σε μεταβολές βάσει των εξαρτημάτων του προϊόντος, της θερμοκρασίας και της εφαρμογής του τελικού χρήστη.

Εγκατάσταση φύσιγγας γράσου (εικ. Α, Ε, Ζ)

1. Τραβήξτε έξω ως το τέρμα της διαδρομής της τη λαβή 12 του σωλήνα γράσου και κατόπιν στερεώστε τη ράβδο 13 του σωλήνα γράσου μέσα στην εγκοπή συγκράτησης 15 κινώντας τη ράβδο προς το πλάι. Βεβαιwθείτε ότι η ράβδος έχει τοποθετηθεί με ασφάλεια μέσα στην εγκοπή για εμποδίζεται η αποσύνδεσή της.
2. Ξεβιδώστε το συγκρότημα σωλήνα γράσου 14 από το γρασαδόρο.
3. Αφαιρέστε το πλαστικό κάλυμμα από τη φύοιγγα γράσου και κατόπιν εισάγετε τη φύσιγγα, με το ανοικτό άκρο πρώτο, μέσα στο σωλήνα γράσου 10.
4. Αφαιρέστε τη σφράγιση από το άλλο άκρο της φύσιγγας γράσου.
5. Περάστε το συγκρότημα σωλήνα γράσου 14 πάλι μέσα στο γρασαδόρο και βιδώστε το πλήρως.
6. Ελευθερώτοτε τη ράβδο 13 του σωλήνα γράσου από την εγκοπή συγκράτησης 15 και αργά πιέστε την πάλι μέσα στο σωλήνα.
7. Χρησιμοποιήστε τη βαλβίδα εξαέρωσης (24, εικ. Ε) για να απομακρύνετε τυχόν αέρα που μπορεί να έχει παγιδευτεί στη φύσιγγα. Ανατρέξτε στην ενότητα Απομάκρυνση θυλάκων αέρα.

ΣΗΜάνΤΙΚΟ: Ο γρασαδόρος θα χάσει την ικανότητα άντλησης αν υπάρχουν θύλακες αέρα μέσα στο λιπαντικό.

Αφαίρεση της κενής φύσιγγας γράσου (εικ. Α)

1. Τραβήξετε έξω ως το τέρμα της διαδρομής της τη λαβή 12 του σωλήνα γράσου και κατόπιν στερεώστε τη πάβδο 13 του σωλήνα γράσου μέσα στην εγκοπή συγκράτησης 15 κινώντας τη πάβδο προς το πλάι. Βεβαιωθείτε ότι η πάβδος έχει τοποθετηθεί με αοφάλεια μέσα στην εγκοπή για εμποδίζεται η αποσύνδεσή της.
2. Ξεβιδώστε το συγκρότημα σωλήνα γράσου 14 από το γρασαδόρο και αφαιρέστε το.
3. Προσεκτικά ελευθερώστε τη λαβή 12 του σωλήνα γράσου για να εκδιώξετε την κενή φύσιγγα από το σωλήνα γράσου.

Γέμισμα του γρασαδόρου από δοχείο χύμα υλικού (εικ. Α, G–J)

Προετοιμασια Του Γρασαδορου Για Γεμισμα Με Αναρροφηση Και Με Αντλια Πληρωσης (Εικ. Α, Η)

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο γρασαδόρος είναι κενός από γράσο πριν αρχίσετε αυτή τη διαδικασία.

ΕΛΛΗΝΙΚΑ

1. Ξεβιδώστε το σωλήνα γράσου 10 από το συγκρότημα γρασαδόρου 14.
2. Ξεβιδώστε το κάλυμμα 11 του σωλήνα γράσου από το σωλήνα γράσου 10 και τραβήξτε έξω τη ράβδο 13.
3. Χρησιμοποιώντας αντίχειρα και δείκτη, αλλάξτε θέοη στη λαστιχένια στεγανοποίηση 33 από το πίσω στο μπροστινό μέρος. Βλ. Εικόνα Η.

ΣΗΜΕΙΩΣΗ: Η στεγανοποίηση μοιάζει με κύπελλο, το οποίο θα πρέπει να ανοίγει προς το πάνω κάλυμμα (6, εικ. Α) όταν είναι ετοιμασμένη για γέμισμα με αναρρόφηση και με αντλία πλήρωσης.

1. Εισάγετε πάλι τη ράβδο 13 του σωλήνα γράσου μέσα στο σωλήνα γράσου 10.

Γεμισμα Με Αναρροφηση Απο Δοχειο Χυμα Υλικου (Εικ. Α, Ε, Ζ, Ι)

1. Ειοάγετε το ανοικτό άκρο του συγκροτήματος σωλήνα γράσου μέσα στο χύμα λιπαντικό.
2. Αργά, τραβήξιε προς τα πίσω τη λαβή 12 του ωλήνα γράσου για να αναρροφήσετε το λιπαντικό μέσα στο γρασαδόρο.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε να κρατήσετε το ανοικτό άκρο του συγκροτήματος ωλήνα γράσου αρκετά βαθιά μέσα στο λιπαντικό για να αποτρέψετε τη δημιουργία θυλάκων αέρα μέσα στο ωλήνα γράσου.

1. 'Οταν έχει εκταθεί πλήρως η ράβδος 13 του σωλήνα γράσου, στερεώστε τη μέσα στην εγκοπή συγκράτησης (ο)

2. Αφαιρέστε το συγκρότημα σωλήνα γράσου από το χύμα λιπαντικό και σκουπίστε το γράσο που περισσεύει.

3. Βιδώστε το συγκρότημα σωλήνα γράσου 14 πάλι στο γρασαδόρο.

4. Ελευθερώστε τη ράβδο 13 του οωλήνα γράσου από την εγκοπή συγκράτησης 15 και αργά πιέστε την πάλι μέσα στο οωλήνα.

5. Χρησιμοποιήστε τη βαλβίδα εξαέρωσης (24, εικ. Ε) για να απομακρύνετε τυχόν αέρα που μπορεί να έχει παγιδευτεί στη φύοιγγα. Ανατρέξτε στην ενότητα Απομάκρυνση θυλάκων αέρα.

Γεμισμα Με Αντλια Πληρωσης Απο Δοχειο Χυμα Υλικου (Εικ. Α, Ε, Ζ, Ι)

Το εργαλείο συνοδεύεται από ένα στόμιο πλήρωσης 1/8» NPT (26, εικ. Ε) για σύνδεση στη μονάδα ενός συνδέσμου πλήρωσης χαμηλής πίεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ποτέ μη βιδώσετε σύνδεσμο υφηλής πίεσης στο στόμιο πλήρωσης 1/8» NPT του γρασαδόρου. Μπορεί να προκύψει σοβαρός τραυματισμός λόγω υπερβολικής πίεσης. Χρησιμοποιείτε μόνο συνδέσμους χαμηλής πίεσης.

ΠΡΟΣΟΧΗ: Το εξάρτημα προσθήκης γράσου που διαθέτει κηνατλία πλήρωσης πρέπει να συνδέεται σωστά με το στόμιο πλήρωσης 1/8» NPT του γρασαδόρου. Η αντλία πλήρωσης μπορεί να μη λειτουργεί αν τα εξαρτήματα δεν είναι συμβατά.

Εγκατασταση Του Συνδεσμου Χαμηλης Πιεσης (Δεν Παρεχεται Με Το Εργαλειο)

1. Περάστε το συγκρότημα σωλήνα γράσου 14 πάλι μέσα στο γρασαδόρο και βιδώστε το πλήρως.
2. Τραβήξτε έξω ως το τέρμα της διαδρομής της τη λαβή 12 του σωλήνα γράσου και κατόπιν στερεώστε τη ράβδο 13 του σωλήνα γράσου μέσα στην εγκοπή συγκράτησης 15 κινώντας τη ράβδο προς το πλάι. Βεβαιωθείτε ότι η ράβδος έχει τοποθετηθεί με ασφάλεια μέσα στην εγκοπή για εμποδίζεται η αποσύνδεσή της.
3. Αφαιρέστε από το στόμιο πλήρωσης 1/8» NPT την τάπα 27 του στομίου πλήρωσης.
4. Βιδώστε τον κατάλληλο σύνδεομο χαμηλής πίεσης πάνω οτο στόμιο πλήρωσης 1/8» NPT 26.
5. Ελευθερώστε τη ράβδο 13 του σωλήνα γράσου από την εγκοπή συγκράτησης 15 και αργά πιέστε την πάλι μέσα στο σωλήνα.
6. Χρησιμοποιήστε τη βαλβίδα εξαέρωσης 24 για να απομακρύνετε τυχόν αέρα που μπορεί να έχει παγιδευτεί στη φύσιγγα. Ανατρέξτε στην ενότητα Απομάκρυνση θυλάκων αέρα.

Γεμισμα Του Εργαλειου Απο Την Αντλια Πληρωσης Χαμηλης Πιεσης (Εικ. Α, Ι)

1. Τραβήξτε αργά πάλι τη λαβή του σωλήνα πλήρωσης και περιστρέψτε τη ράβδο μέχρι να ασφαλίσει στη θέση της. ΣΗΜΕΙΩΣΗ: Μην ασφαλίσετε τη ράβδο μέσα στην εγκοπή συγκράτησης 15.
2. Συνδέστε το εξάρτημα σύνδεσης χαμηλής πίεσης που είναι πάνω στο γρασαδόρο με το κατάλληλο εξάρτημα χαμηλής πίεσης της αντλίας πλήρωσης. Αυτά τα εξαρτήματα ΔΕΝ ασφαλίζουν μεταξύ τους. Έτσι αποτρέπεται υπερβολικό γέμισμα της φύσιγγας του γρασαδόρου.
3. Γεμίστε έως ότου η ράβδος έχει κινηθεί περίπου 20 cm έξω από το σωλήνα γράσου. Μη γεμίσετε υπερβολικά. Αν η ράβδος δεν κινείται κατά τη διαδικασία πλήρωσης, σταματήστε. Αυτό δείχνει ότι η ράβδος δεν είναι συνδεδεμένη στο έμβολο και πρέπει να επαναλάβετε το βήμα ένα πριν συνεχίσετε.
4. Περιοτρέψτε τη ράβδο για να την ελευθερώσετε και προσεκτικά οπρώξτε τη ράβδο πάλι μέσα στο οωλήνα γράσου.
5. Χρησιμοποιήστε τη βαλβίδα εξαέρωσης 24 για να απομακρύνετε τυχόν αέρα που μπορεί να έχει παγιδευτεί στη φύοιγγα. Ανατρέξτε στην ενότητα Απομάκρυνση θυλάκων αέρα.

Απομακρυνση θυλακων αερα (Εικ. Α, Ε)

ΣΗΜΑΝΤΙΚΟ: Οι θύλακες αέρα μέσα στο γράσο μπορούν να προκαλέσουν απώλεια της ικανότητας άντλησης του γράσου. Αφαιρέστε όλους τους θύλακες αέρα μετά το νέο γέμισμα ή σε περίπτωση που ο γρασαδόρος δεν μπορεί να αντλήσει γράσο:

1. Ξεβιδώστε τη βαλβίδα εξαέρωσης 24 χωρίς να την αφαιρέσετε, έως ότου έχει φύγει όλος ο αέρας.

2. Σφίξτε τη βαλβίδα εξαέρωσης 24.

3. Αφαιρέστε το κάλυμμα του εύκαμπτου σωλήνα 7 και κατόπιν πιέστε το διακόπτη σκανδάλης ρύθμισης ταχύτητας 1 για 10–20 δευτερόλεπτα.

4. Αν δεν τρέξει γράσο μέσα από τον εύκαμπτο σωλήνα, επαναλάβετε από το βήμα 1.

ΣΗΜΕΙΩΣΗ: Το εργαλείο έχει δοκιμαστεί στο εργοστάσιο και οαν αποτέλεσμα μπορεί να έχει παραμείνει μικρή ποοότητα γράσου μέσα στο σωλήνα γράσου και στο συγκρότημα εύκαμπτου σωλήνα. Συνιστάται πριν την πρώτη χρήση να πραγματοποιήσετε έναν αποκαθαρισμό με τη μάρκα του γράσου που πρόκειται να χρησιμοποιήσετε.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Να τηρείτε πάντοτε τις οδηγίες και τις ισχύουσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κατένο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Κατάλληλη θέση χεριών (εικ. Α, Κ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, να χρησιμοποιείτε ΠΑΝΤΟΤΕ την κατάλληλη θέση των χεριών, όπως φαιίνεται.

ΠΡΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο προσωπικού τραυματισμού, ΠΑΝΤΟΤΕ να κρατάτε καλά το εργαλείο για να είστε προετοιμαομένοι σε περίπτωση ξαφνικής αντίδρασης.

Για τη σωστή τοποθέτηση των χεριών απαιτείται ένα χέρι πάνω στο προστατευτικό ελατήριο ασφαλείας 8 του εύκαμπτου σωλήνα, με το άλλο χέρι πάνω στη λαβή 3 όπως δείχνει η εικόνα.

Χρήση του γρασαδόρου (εικ. Α)

ΠΡΩΕΙΔΟΠΟΙΗΣΗ: Για να μειώσετε τον κίνδυνο σφρού τραυματισμού, πάντα να διατηρείτε σφιχτό κράτημα της λαβής πριν χρησιμοποιήσετε το γρασαδόρο ή τοποθετήσετε τον εύκαμπτο σωλήνα πάνω στα εξαρτήματα σύνδεσης.

Για να χρησιμοποιήσετε το γρασαδόρο, κρατήστε τον από τη λαβή 3, ή τοποθετήστε τον πάνω σε σταθερή επιφάνεια όρθιο πάνω στα λαστιχένια του πέλματα 18 διατηρώντας σφιχτό κράτημα στη λαβή. Κρατώντας τον εύκαμπτο σωλήνα από το προστατευτικό ελατήριο ασφαλείας του εύκαμπτου σωλήνα 8, συνδέστε το σύνδεσμο γράσου 9 του εύκαμπτου σωλήνα ή άλλο κατάλληλο σύνδεσμο γράσου πάνω στο εξάρτημα σύνδεσης όπου θα γίνει η προσθήκη γράσου. Προσεκτικά, πιέστε το διακόπτη σκανδάλης ρύθμισης ταχύτητας για να αρχίοει η διαδικασία της προσθήκης γράσου. Αφού έχει χορηγηθεί η σωστή ποσότητα γράσου, ελευθερώστε τη οκανδάλη και αφαιρέστε το σύνδεσμο από το εξάρτημα σύνδεσης γρασαρίσματος. Αν δεν ελευθερωθεί ο σύνδεσμος,

μπορεί να υπάρχει υπολειπόμενη πίεση στη γραμμή. Κινώντας το σύνδεσμο προς τη μία και την άλλη πλευρά μπορείτε να απελευθερώσετε την υπολειπόμενη πίεση ώστε να αφαιρεθεί ο σύνδεσμος. Αν υπάρχει υπερβολική διαρροή από το σύνδεσμο ή αν ο σύνδεσμος δεν συγκρατείται πάνω στο εξάρτημα σύνδεσης γρασαρίσματος, τότε πρέπει να αντικατασταθεί.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον και ξυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετε την μπαταρία πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων. Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

Ο φορτιστής και το πακέτο μπαταριών δεν επιδέχονται σέρβις.

Λίπανοη

Το ηλεκτρικό σας εργαλείο δεν απαιτεί επιπλέον λίπανση.

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρητομοποιήστε Εηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή σχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν την ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποτιστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Καθαρισμος Ξενων Υλικων Απο Το Γρασαδορο Καθαρισμός ξένων υλικών από τη βαλβίδα αντεπιστροφής (εικ. L)

Σε περίπτωση που ο γρασαδόρος δεν μπορεί να χορηγήσει γράσο, θα πρέπει να καθαριστεί η βαλβίδα αντεπιστροφής 25.

1. Αφαιρέστε την τάπα 28 της βαλβίδας αντεπιστροφής, κατόπιν το δίσκο 31, το ελατήριο 30 και το σφαιρίδιο 29 της βαλβίδας αντεπιστροφής.
2. Καθαρίστε το σφαιρίδιο 29 και την περιοχή της βαλβίδας αντεπιστροφής στο κυρίως σώμα.
3. Επανατοποθετήστε το σφαιρίδιο 29, το ελατήριο 30 και κατόπιν το δίσκο 31.

ΕΛΛΗΝΙΚΑ

1. Αφού έχετε καθαρίσει όλο το γράσο από την περιοχή, επανεγκαταστήστε την τάπα 28 της βαλβίδας αντεπιστροφής.

Καθαρισμός ξένων υλικών από το φίλτρο (εικ. Α, Ζ, Μ)

Σε περίπτωση που ο γρασαδόρος δεν μπορεί να χορηγήσει γράσο, καθαρίστε το φίλτρο 22.

ΣΗΜΕΙΩΣΗ: Αν υπάρχει ακόμα γράσο μέσα στο σωλήνα γράσου, ανοίξτε τη βαλβίδα εξαέρωσης πριν τραβήξετε τη λαβή του σωλήνα.

1. Τραβήξτε έξω ως το τέρμα της διαδρομής της τη λαβή 12 του σωλήνα γράσου και κατόπιν στερεώστε τη ράβδο 12) του σωλήνα γράσου μέσα στην εγκοπή συγκράτησης 15 κινώντας τη ράβδο προς το πλάι. Βεβαιωθείτε ότι η ράβδος έχει τοποθετηθεί με ασφάλεια μέσα στην εγκοπή για εμποδίζεται η αποσύνδεσή της.
2. Ξεβιδώστε το συγκρότημα σωλήνα γράσου 14 από το γρασαδόρο και αφαιρέστε το.
3. Χρησιμοποιώντας ένα κατοαβίδι ή άλλο όργανο με μικρή επίπεδη μύτη, προσεκτικά αφαιρέστε το φίλτρο.
4. Σκουλίστε το φίλτρο με ένα μαλακό πανί. Αν το φίλτρο έχει ακόμα ακαθαρσίες μετά το σκούπισμα, μπορείτε να χρησιμοποιήσετε μια μαλακή βούρτσα ή μια μπατονέτα.
5. Αφού καθαρίσετε το φίλτρο, εισάγετέ το στη στρογγυλή αυλάκωση και αφού βεβαιωθείτε ότι εδράζεται πλήρως, επανασυνδέστε το συγκρότημα σωλήνα γράσου στο γρασαδόρο.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δεπραστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελαττώσετε τον κίνδυνο τραμματιομού,

πρέπει να χρησιμοποιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Για την προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κοινά οικιακά απορρίμματα.

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο www.2helpU.com.

Επαναφορτιζόμενη μπαταρία

Η μπαταρία μεγάλης διάρκειας λειτουργίας πρέπει να επαναφορτίζεται, όταν αδυνατεί πλέον να παράγει επαρκή ιοχύ για εργασίες, οι οποίες πραγματοποιούνταν εύκολα στο παρελθόν. Στο τέλος της ωφέλιμης διάρκειας ζωής της, απορρίψτε της με τρόπο που σέβεται το περιβάλλον:

• Εξαντλήστε τη μπαταρία λειτουργώντας το εργαλείο, κατόπιν αφαιρέστε την από το εργαλείο.
• Οι κυψέλες μπαταριών λιθίου-ιόντων είναι ανακυκλώσιμες. Παραδίδετέ τις στο κατάστημα αγοράς ή σε τοπικό σταθμό ανακύκλωσης. Τα συλλεγόμενα πακέτα μπαταριών θα ανακυκλώνονται ή θα απορρίπτονται με ωωτό τρόπο.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜά ΠΙΘάνΗ άΙΤΙά ΠΙΘάνΗ λΥΣΗ
Η ράβδος δεν τραβιέται προς τα πίσω Έχει σχηματιστεί υποπίεση Ξεβιδώστε τη βαλβίδα εξαέρωσης για να	ελευθερώσετε την υποπίεση.
Η ράβδος δεν σπρώχνεται μπροστά Έχει σχηματιστεί πίεση Ξεβιδώστε τη βαλβίδα εξαέρωσης για να	ελευθερώσετε την πίεση.
	Η ράβδος είναι ακόμα συνδεδεμένη στο έμβολο Περιστρέψτε τη λαβή του σωλήνα γράσου κατά 90 μοίρες για να την αποσυνδέσετε.
Δεν βγαίνει γράσο με το πάτημα της σκανδάλης Ο σωλήνας γράσου είναι κενός Προσθέστε γράσο.
	Θύλακες αέρα στο σωλήνα γράσου Ανατρέξτε στην ενότητα Απομάκρυνση θυλάκων αέρα.
	Η βαλβίδα αντεπιστροφής είναι φραγμένη Ανατρέξτε στην ενότητα Καθαρισμός ξένων υλικών από τη βαλβίδα αντεπιστροφής.
	Το φίλτρο είναι φραγμένο Ανατρέξτε στην ενότητα Καθαρισμός ξένων υλικών από το φίλτρο.
Εμφανίζεται γράσο στη βαλβίδα ανακούφισης πίεσης	Είναι φραγμένο το εξάρτημα σύνδεσης γρασαρίσματος	Αποσυνδέστε το σύνδεσμο από το εξάρτημα σύνδεσης, καθαρίστε το εξάρτημα και τη διαδρομή γρασαρίσματος.
Το μοτέρ δεν λειτουργεί με τη σκανδάλη πατημένη	Μπαταρία	Βεβαιωθείτε ότι η μπαταρία είναι πλήρως φορτιομένη.
Διαρρέει γράσο από το πίσω μέρος του σωλήνα γράσου	Η λαστιχένια στεγανοποίηση είναι γυρισμένη σε λάθος κατεύθυνση	Ανατρέξτε στο Προετοιμασία του γρασαδόρου για γέμισμα με αναρρόφηση και αντλία πλήρωσης.

Belgique etLuxembourg België en Luxemburg	DrWALT - Belgium BVBAEpide Walschaertsstraat 162800 Mechelen	Tel: NL 32 15 47 37 63Tel: FR 32 15 47 37 64Fax: [phone]	[e-mail]
Danmark D	EWALT (Stanley Black&Decker AS)Roskildevej 222620 Albertsund	Tel: [phone]Fax: [phone]	[e-mail]
Deutschland D	EWALTRichard Klinger Str. 1165510 Idstein	Tel: [phone]Fax: [phone]	[e-mail]
Ελλάς D	EWALT (Dλλός A.E.)ΕδΡΑ-ΓΡΑΦΟΙΑ : Στραβωνος 7& A. Βούκιαγειοης, Γυσφέδο 166/74, ΑθήναSERVICE : Πυμρος Τότος 2 (Χόνι Αθάμ) = 193 00 Απρόπιργος	Tn#: 00302108981616Φα#: 00302108983570	[e-mail]
España D	rWALT Ibérica, S.C.A.Parc de Negocios "Mas Blau"Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregal (Barcelona)	Tel: [phone]Fax: [phone]	[e-mail]
France D	rWALT (Stanley Black & Decker France SAS)G2 Chemin de la BruyèreCS 60105,69574 DARDILLY Cedex	Tel: [phone]Fax: [phone]	[e-mail]
SchweizSuisseSvizzera	DrWALTIn der Luberzen 428902 Urdorf	Tel: 044 - 755 60 70Fax: 044 - 730 70 67	[e-mail]
Ireland D	EWALTBuilding 4500, Kinsale RoadCork Airport Business ParkCork, Ireland	Tel: [phone]Fax: [phone]	[e-mail]
Italia D	rWALTvia Energypark 620871 Vimercate (MB), IT	Tel: [phone]Fax: [phone]	www.dewalt.it
Nederlands D	rWALTNetherlands BVPostbus 83,6120 AB BORN	Tel: [phone]Fax: [phone]	www.dewalt.nl
Norge D	EWALTPostboks 46130405 Oslo, Norge	Tel: [phone]Fax: [phone]	[e-mail]
Österreich D	rWALTWorkzeug Vortriebsges m.b.HÖberlaaerstrasse 248, A - 1230 Wien	Tel: 01 - 66116 - 0Fax: 01 - 66116 - 614	[e-mail]
Portugal	DrWALTEd. D Dinis, Quina da FonteRua dos Malhoes 2, 2A, 2o Esq.Qeiras e S. Juliao da Barra, paço de Arcos e Coxias2770 071 Paço de Arcos	Tel: [phone]Fax: [phone]	[e-mail]
Suomi	DrWALTPL4700521 Helsinki, Suomi	Pub: 010 400 4333Faksi: 0800 411 340	[e-mail]
Sverige	DrWALTBOX 9443122 MölndalSverige	Tel: [phone]Fax: [phone]	[e-mail]
Türkiye	Sanayi ve Ticareet Bakanlığı tebliğince kullanım ömirü 7 yıldır.Stanley Black & Decker Turkey Alet Üretim San. Tic. Ltd.Şti.AND Kozyatağı - Igorenköy Mah. Umut Sok. AND Oitis Sit. No: 10-12 / 82-83-84Araşehir/istanbul, Türkiye	Tel: [phone]Faxs: [phone]	[e-mail]
UnitedKingdom	DrWALT, 210 Bath Road;Slough, Berks Sl.1 3YD	Tel: [phone]Fax: [phone]	[e-mail]
Australia	DrWALT810 Whitehorse Road Box HillVIC 3128 Australia	Tel: Aust 1800 338 002Tel: NZ 0800 339 258	www.dewalt.com.auwww.dewalt.co.nz
Middle East Africa	DrWALTP.O. Box - 17164,Jebel Ali Free Zone (South), Dubai, UAE	Tel: [phone]Fax: [phone]	[e-mail]
