Tuotetyyppi	Langaton rasvapumppu
Merkki	DeWalt
Malli	DCGG571
Nimellisjännite	18 V DC
Akun tyyppi	Li-Ion (yhteensopiva DeWalt 18V akkujen kanssa)
Maksimipaine ulostulossa	69 MPa (690 bar)
Virtausnopeus	147,87 ml/min
Yhteensopiva rasva	NLGI #2 asti
Säiliön tilavuus	453 g (irtotavarana) tai 400 g patruuna
Letkun pituus	107 cm
Paino (ilman akkua)	3,63 kg
Sisäänrakennettu työvalo	Kyllä, kytkimellä
Nopeudensäätö	Kyllä, suhteellinen liipaisin
Paineenrajoitusventtiili	Kyllä, säädetty 69 MPa
Lukituspainike	Kyllä, turvallisuus
CE-merkintä	Kyllä (2006/42/EY, EN60745)
Huolto	Suodattimen ja ohjausventtiilin puhdistus
Pakkauksen sisältö	Pumppu, laturi, akku(t) mallin mukaan, käyttöohje

Usein kysytyt kysymykset - DCGG571 DEWALT

Kuinka asennan rasvapatruunan DeWalt DCGG571 -pumppuun?

Vedä rasvaputken kahva pohjaan asti ja lukitse tanko pidätysuraan. Kierrä koko rasvaputki irti. Poista patruunan muovitulppa, aseta patruuna putkeen (avoin pää edellä). Poista toisen pään tiiviste. Kierrä putki takaisin pumppuun. Vapauta tanko ja työnnä sitä varovasti. Tyhjennä ilma tarvittaessa tyhjennystulpan kautta.

Mikä on DCGG571 -rasvapumpun maksimipaine?

Maksimipaine ulostulossa on 69 MPa (690 bar). Paineenrajoitusventtiili on tehtaalla säädetty vapauttamaan paine tämän arvon ylittyessä.

Millaista rasvaa käytetään DCGG571:n kanssa?

Käytä rasvoja NLGI #2 -luokkaan asti. Käytä vain käyttöohjeessa suositeltuja rasvoja työkalun vaurioitumisen estämiseksi.

Kuinka tyhjennän ilmataskut rasvaputkesta?

Kierrä tyhjennystulppa hieman auki, kunnes ilmaa pääsee ulos, ja kierrä sitten takaisin kiinni. Paina liipaisinta 10–20 sekunnin ajan. Jos rasvaa ei tule, toista toimenpide.

Mitkä akut ovat yhteensopivia DCGG571 -pumpun kanssa?

Kaikki DeWalt 18V Li-Ion -akut, erityisesti mallit DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Käytä vain DeWalt-latureita.

Kuinka puhdistan ohjausventtiilin, jos pumppu ei enää tuota rasvaa?

Poista ohjausventtiilin tulppa, sitten kiekko, jousi ja kuula. Puhdista kuula ja kotelo liinalla. Kokoa takaisin päinvastaisessa järjestyksessä. Varmista, että kuula on puhdas ennen uudelleenasennusta.

Työvalo ei syty, mitä tehdä?

Tarkista, että lampun kytkin on ON-asennossa. Lamppu syttyy vain, kun liipaisinta painetaan. Jos kytkin on OFF-asennossa, lamppu ei syty. Jos ongelma jatkuu, ota yhteys huoltoon.

Kuinka täytän pumpun irtorasvasäiliöstä?

Valmistele kumitiiviste kääntämällä se (kuppipuoli eteenpäin). Aseta putken avoin pää säiliöön, vedä kahvaa hitaasti imeäksesi rasvaa. Lukitse tanko, irrota putki, pyyhi ylimääräinen, ja kierrä takaisin. Tyhjennä sitten ilma.

Mitkä ovat tärkeät turvallisuusohjeet käytön aikana?

Käytä hanskoja ja suojalaseja. Älä koskaan suuntaa ulostuloa itseesi tai toisiin. Paine voi ruiskuttaa rasvaa ihon alle (hakeudu lääkäriin). Pidä toista kättä kahvassa ja toista letkun jousessa. Lukitse liipaisin kuljetuksen ajaksi.

Kuinka hoidan rasvapumpun suodatinta?

Jos pumppu ei enää tuota, puhdista putken sisällä oleva suodatin Vedä kahva ja lukitse tanko. Kierrä putki irti. Käytä pientä ruuvimeisseliä suodattimen irrottamiseen. Pyyhi se pehmeällä liinalla. Aseta se takaisin oikein paikalleen.

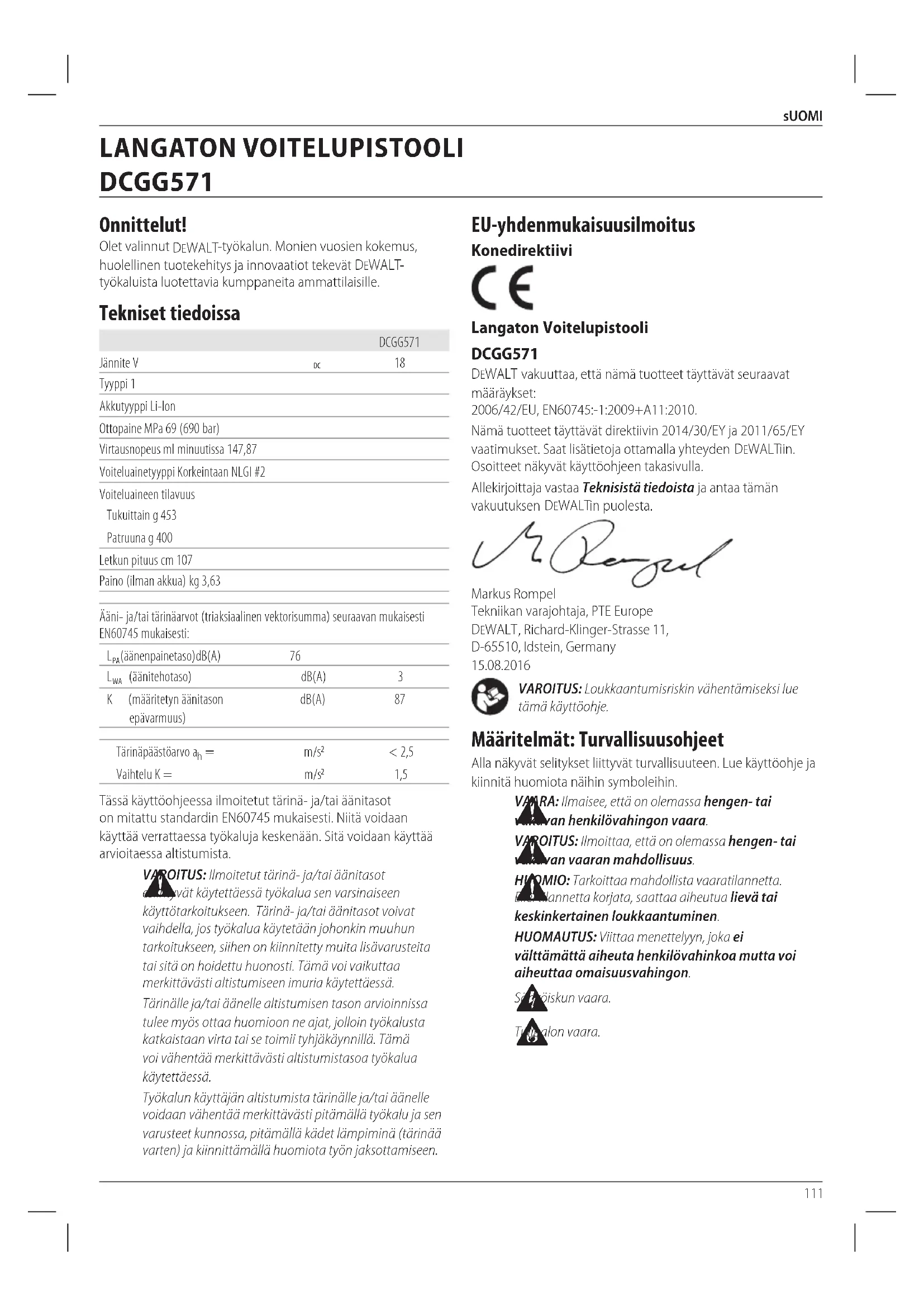

KÄYTTÖOHJE DCGG571 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 111

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DCGG571
Jännite V	DC	18
Tyyppi 1
Akkutyyppi Li-lon
Ottopaine MPa 69 (690 bar)
Virtausnopeus ml minuutissa 147,87
Voiteluainetyyppi Korkeintaan NLGI #2
Voiteluaineen tilavuus
Tukuittain g 453
Patruuna g 400
Letkun pituus cm 107
Paino (ilman akkua) kg 3,63

Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN60745 mukaisesti:

L_PA (äänenpainetaso)dB(A)	76
L_WA (äänitehotaso)	dB(A)	3
K (määritetyn äänitason epävarmuus)	dB(A)	87
Tärinäpäästöarvo a_h =	m/s^2	< 2,5
Vaihtelu K =	m/s^2	1,5

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN60745 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot e. tvät käytettäessä työkalua sen varsinaiseen

käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työn jaksottamiseen.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Langaton Voitelupistooli

DCGG571

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN60745:-1:2009+A11:2010.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Rergel

Markus Rompel

Tekniikan varajohtaja, PTE Europe

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAMRA: Ilmaisee, että on olemassa hengen-tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vaaran vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Eirei tiannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Söpöiskun vaara.

Tigalon vaara.

Akkua Laturit/Latausajat (minuutteina)
Kat. # V	DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki tämän sähkötyökalun Makana toimitetut varoitukset, käyttöohjeet

ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokceeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.

f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Sähkötyökalujen ja lisävarusteiden ylläpidosta on huolehdittava. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva

latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.

b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen köyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, röjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

6) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

Lisäturvasääntöjä voitelupistooleille

- Työkalun tai letkukokoonpanon osat voivat rikkoutua tai puhjeta suuren paineen seurauksena. Vaarana on vakava henkilövahinko. Tarkista työkalu ja letkukokoonpano aina ennen käyttöä vaurioiden tai kulumien varalta. Älä koskaan käytä työkalua, jos jokin sen osista on vaurioitunut tai kulunut.

• Käytä ainoastaan DEWALTin hyväksymiä joustavia letkuja. Pidä letkua ainoastaan sen jousisuojasta henkilövahinkojen välttämiseksi.
• Jos letkussa on vääntymiä tai vaurioita, se voi puhjeta ja aiheuttaa vakavan henkilövahingon. Vaihda letku heti, kun havaitset kulumia, vääntymiä tai vaurioita.
• Käytä ainoastaan tässä ohjekirjassa suositeltua voiteluainetta (ks. kohta Tekniset tiedot).
• Älä käytä voitelupistoolia liikkuvien osien, mekanismien tai käynnissä olevien laitteistojen lähellä tai niiden päällä vakavien henkilövahinkojen välttämiseksi.

sUOMI

- Ilmanvaihtoaukkoja ei saa peittää. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuvilin osiin.

VAROITUS: Ruiskumisvaara tai vakavan

känilövahingon vaara. Osien puhkeamisen seurauksena voiteluainetta voi roiskua iholle tai silmiin, jolloin seurauksena voi olla henkilövahinko tai tulehtuminen. Älä hoida haavan tapaan. Ota välittömästi yhteyttä lääkäriin.

VAROITUS: Voiteluaineen suuri syöttöpaine. Älä kästa voiteluaineen syöttöpäätä itseesi tai muihin pääin.

VAROITUS: Voitelupistooliin voi muodostua suunnpaine—jopa 69 MPa (690 bar). Käytä aina suojakäsineitä käytön aikana. Pidä kädet pois suojaamattomasta letkun kumiosasta.

VAROITUS: Rasva ja voiteluaineet voivat syttyä. Älä avista avotulelle tai lämpölähteelle. Noudata kaikkia rasvan ja voiteluaineen valmistajan varoituksia ja ohjeita.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Latauslaitteet

DEWALT-laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimman helpoksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkon jännitettä.

Tämä DEWALT-latauslaite on kaksoiseristetty EN60335-säädösten mukaisesti, joten maadoitusjohtoa ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1 mm² ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sistemi. Se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jaan vikavirtasuojan laukaisuvirta on enintään 30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin valentämiseksi lataa vain ladattavia DEWALT-akkuja.

Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HIOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät lena valtteella.

HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaa sitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DEWALT-akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä jätä laturia sateeseen tai lumeen.
• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tai rasitusta.
• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.
• Älä käytä laturia, jos johto tai pistoke on vahingoittunut – vaihdata ne välittömästi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoon.
• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskun riskin.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAANyritä yhdistää kahta laturia yhteen.

- Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 16 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 17.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot

lataus käynnissä

ladattu täyteen

kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku on viallinen.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7–9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi

A. Pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.
  • Lataa akkuyksiköt vain DEWALT-latureilla.
• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 °C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).
• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon,

SUOMI

ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

- Avatun akkukennon sisältö voi ärsyttää hengitysteitä.

Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aktistaessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä nän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kamma akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO: Kun työkalua ei ole käytössä, laita se se kalleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jokta tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

D£WALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DFWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh

Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Teknisissä tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4–40 °C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akun Tyyppi

DCGG571 toimii 18 V akulla.

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Katso lisätietoja kohdasta

Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

1 Voitelupistooli

1 Laturi

1 Litiumioniakku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 mallit)

2 Litiumioniakut (C2, D2, L2, M2, P2, S2, T2, X2, Y2 mallit)

3 Litiumioniakut (C3, D3, L3, M3, P3, S3, T3, X3, Y3 mallit)

1 Käyttöohje

HUOMAA: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut.

HUOMAA: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DEWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Päivämääräkoodin Sijainti (Kuva A)

Päivämääräkoodi 34 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2019 XX XX

Valmistusvuosi

Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään ränsikoksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

Kuva A

1 Säädettävä nopeuden liipaisukytkin
2 Lukituspainike
3 Kahva
4 LED-työvalaistus
5 LED-työvalaistuksen painike
6 Yläsujus
7 Joustava letku
8 Joustavan letkun jousisuoja
9 Joustavan letkun kiinnitin
10 Voiteluputki
11 Voiteluputken suojus
12 Voiteluputken kahva
13 Voiteluputken varsi

14 Voiteluputken kokoonpano
15 Kiinnitysaukko
16 Akku
17 Akun vapautuspainike
18 Kumijalat
19 Letkun kiinnitin
20 Olkahihnan kiinnityskohta
21 Olkahihnan kiinnitysreiät
22 Suodatin

Kuva E

23 Paineenalennusventtiili
24 Tyhjennysventtiili
25 Takaiskuventtiili
26 1/8" NPT -täyttöportti
27 1/8" NPT -täyttöportin pistoke

Käyttötarkoitus

Tämä voitelupistooli on tarkoitettu ammattimaiseen voiteluaineen annosteluun.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä voitelupistooli on ammattimainen sähkötyökalu. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

LED-työvalaistus (Kuva A, C)

LED-työvalaistus 4 sijaitsee yläsuojuksesta 6. Työvalaistus kytkeytyy päälle, kun liipaisimesta painetaan ja kun LED-työvalaistuksen painike 5 on ON-asennossa. Kun LED-

sUOMI

työvalaistuksen painike on OFF-asennossa, LED-työstövalaistus ei kytkeydy päälle liipaisinta painaessa. Työvalaistus sammu automaattisesti 20 sekunnin kuluttua liipaisukytkimen vapauttamisesta. Jos liipaisukytkintä pidetään alhaalla, työvalo jää päälle.

hUOMaa: Työvalot on tarkoitettu välittömän työpinnan valaisuun eikä niitä ole tarkoitettu käytettäväksi taskulamppuna.

Nopeuden säätökytkin (Kuvat A, D) Lukituspainike ja liipaisukytkin

Voitelupistoolissa on vapautuspainike 2.

Lukitse liipaisukytkin painamalla lukituspainiketta Kuvan D mukaisesti. Jotta työkalu ei kytkeytyisi vahingossa päälle, lukitse liipaisukytkin 1 aina silloin, kun työkalua kuljetetaan tai säilytetään. Lukituspainike on punainen, kun kytkin on vapautetussa asennossa.

Vapauta liipaisukytkin painamalla lukituspainiketta Kuvan D mukaisesti. Paina liipaisukytkintä moottorin kytkemiseksi päälle. Kun liipaisukytkin vapautetaan, moottori sammuu.

hUOMaa: Säädettävä nopeuden liipaisukytkin mahdollistaa monipuolisemman työkalun käytön. Mitä enemmän liipaisukytkintä painetaan, sitä enemmän voiteluainetta tulee.

VAROITUS: Tässä työkalussa ei ole mahdollisuutta I. Jiipaisukytkintä ON-asentoon, eikä sitä saa lukita ON-asentoon millään muulla tavoin.

Paineenalennusventtiili (Kuva E)

Paineenalennusventtiili 23 asetetaan tehtaalla yli 69 MPa (690 bar) paineen poistamiseksi. Paineenalennusventtiilistä ulos tuleva voiteluaine merkitsee, että liitoksessa, putkessa tai laakerissa on tukos. Kyseiset tilat tulee korjata ennen toimenpiteiden jatkamista.

VAROITUS: Voitelupistooliin voi muodotua sānīpaine. Älä poista tai käsittele paineenalennusventtiiliä virheettömästi. Vaarana on vakava henkilövahinko.

Olkahihna (Kuva A)

Voitelupistoolissa on olkahihna. Kiinnitä olkahihnan kiinnittimet vastaaviin kiinnitysreikiin 21 olkahihnan asennuskohdassa 20.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Käytä ainoastaan DEWALT-akkupakkauksia ja futureita.

Akun Asentaminen ja Poistaminen Työkalusta (Kuva F)

hUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku 16 on ladattu täyteen.

Akun Asentaminen Työkalun Kahvaan

1. Kohdista akku 16 kahvan sisällä oleviin kiskoihin (Kuva F).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, ettei se irtoa.

Akun Poistaminen Työkalusta

1. Paina akun vapautuspainiketta 17 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa kuvataan.

Tasomittarilla Varustetut Akut (Kuva F)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 32 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

Voitelupatruunan asentaminen (Kuvat A, E, G)

1. Vedä voiteluputken kahva 12 ulos ääriasentoon, kiinnitä voiteluputken varsi 13 sen jälkeen kiinnitysaukkoon 15 siirtämällä varren sivuun. Varmista, että varsi on hyvin paikoillaan aukossa, jotta se ei voi irrota.
2. Kierrä voiteluputkikokoonpano 14 irti voitelupistoolista.
3. Poista muovisuojus voiteluainepatruunasta, aseta sen jälkeen patruuna paikoilleen avoin pää ensimmäisenä voiteluputkeen 10.
4. Poista tiiviste voitelupatruunan toisesta päästä.
5. Kierrä voiteluputkikokoonpano 14 takaisin voitelupistooliin ja kiinnitä se hyvin.
6. Vapauta voiteluputken varsi 13 kiinnitysaukosta 15 ja paina se hitaasti takaisin putkeen.
7. Tyhjennä patruunaan jäänyt ilma tyhjennysventtiilillä (24, Kuva E). Katso kohta Ilmataskujen tyhjennys.

TÄRkEÄÄ: Voitelupistoolin teho heikkenee, jos voiteluaineessa on ilmataskuja.

Tyhjän voitelupatruunan poistaminen (Kuva A)

1. Vedä voiteluputken kahva 12 ulos ääriasentoon, kiinnitä voiteluputken varsi 13 sen jälkeen kiinnitysaukkoon 15 siirtämällä varren sivuun. Varmista, että varsi on hyvin paikoillaan aukossa, jotta se ei voi irrota.
2. Kierrä voiteluputkikokoonpano 14 irti voitelupistoolista ja poista se.
3. Vapauta voiteluputken kahva 12 varoen tyhjän patruunan poistamiseksi voiteluputkesta.

Voitelupistoolin täyttäminen säiliöstä (Kuvat A, G–J)

Voitelupistoolin valmisteleminen imu- ja täyttöpumppua varten (Kuvat A, H)

HUOMAA: Varmista, että voitelupistooli on tyhjennetty voiteluaineesta ennen tämän prosessin aloittamista.

1. Kierrä voiteluputki 10 irti voitelupistoolikokoonpanosta 14.
2. Kierrä voiteluputken suojus 11 irti voiteluputkesta 10 ja vedä voiteluvarsi 13 ulos.
3. Käännä kumitiiviste 33 takaosasta eteen peukalon ja etusormen avulla. Katso Kuva H.

HUOMAA: Tiiviste muodostaa kuvun, jonka tulee avautua yläkantta (6, Kuva A) kohti, kun se valmistellaan imu- ja täyttöpumpulla tapahtuvaa täyttämistä varten.

1. Aseta voiteluputken varsi 13 takaisin voiteluputkeen 10.

Täyttäminen imemällä säiliöstä (Kuvat A, E, G, I)

1. Aseta voiteluputkikokoonpanon avoin pää voiteluainesäiliöön.
2. Vedä hitaasti voiteluputken kahva 12 takaisin voiteluaineen imemiseksi voitelupistooliin.

HUOMAA: Varmista, että voiteluputkikokoonpanon avoin pää on riittävän syvällä voiteluaineessa, jotta voiteluputkeen ei muodostu ilmataskuja.

1. Kun voiteluputken varsi 13 on pidennetty kokonaan, kiinnitä se kiinnitysaukkoon 15
2. Poista voitelupistoolin putkikokoonpano voiteluainesäiliöstä ja pyyhi yli jäänyt rasva pois.
3. Ruuvaa voitelupistoolin putkikokoonpano 14 takaisin voitelupistooliin.
4. Vapauta voiteluputken varsi 13 kiinnitysaukosta 15 ja paina se hitaasti takaisin putkeen.
5. Tyhjennä patruunaan jäänyt ilma tyhjennysventtiilillä (24, Kuva E). Katso kohta Ilmataskujen tyhjennys.

Täyttäminen täyttöpumpulla säiliöstä (Kuvat A, E, G, I)

Tämän työkalun mukana toimitetaan 1/8" NPT -täyttöportti (26, Kuva E) matalapaineisen kiinnittimen liittämiseksi yksikköön.

VAROITUS: Älä koskaan kierrä suuripaineista kiinnittä voitelupistoolin 1/8" NPT -täyttöporttiin. Vakava henkilövahinkovaara liian suuren paineen vuoksi. Käytä ainoastaan matalapaineisia kiinnittimiä.

HIOMIO: Täyttöpumpun latausyksikkö tulee liittää oikem voitelupistoolin 1/8" NPT-porttiin. Täyttöpumppu ei välttämättä toimi, jos osat eivät ole yhteensopivia.

Matalapaineisen kiinnittimen asentaminen (ei toimiteta työkalun mukana)

1. Kierrä voiteluputkikokoonpano 14 takaisin voitelupistooliin ja kiinnitä se hyvin.

2. Vedä voiteluputken kahva 12 ulos ääriasentoon, kiinnitä voiteluputken varsi 13 sen jälkeen kiinnitysaukkoon 15 siirtämällä varren sivuun. Varmista, että varsi on hyvin paikoillaan aukossa, jotta se ei voi irrota.

3. Poista 1/8" NPT -täyttöportin pistoke 27 täyttöportista.

4. Kierrä asianmukainen matalapaineinen kiinnitin 1/8" NPT -täyttöporttiin 26.
5. Vapauta voiteluputken varsi 13 kiinnitysaukosta 15 ja paina se hitaasti takaisin putkeen.
6. Tyhjennä patruunaan jäänyt ilma tyhjennysventtiilillä 24. Katso kohta Ilmataskujen tyhjennys.

Työkalun täyttäminen matalapaineisesta täyttöpumpusta (Kuvat A, J)

1. Vedä takaisin voiteluputken kahvasta hitaasti ja kierrä vartta, kunnes se on hyvin paikoillaan.
   HUOMAA: Älä lukitse vartta kiinnitysuraan 15.
2. Liitä voitelupistoolin matalapaineinen liitos vastaavaan täyttöpumpun matalapaineiseen liitokseen. Kyseiset liitokset EIVÄT lukitu yhteen. Tämä estää voitelupistoolin patruunan täyttämisen liian täyteen.
3. Täytä, kunnes varsi painetaan ulos voiteluputkesta noin 20 cm varren. Älä täytä liikaa. Jos varsi ei liiku täyttöprosessin aikana, lopeta. Tämä merkitsee, että varsi ei ole kiinnittynyt mäntään ja kyseinen vaihde tulee toistaa ennen jatkamista.
4. Kierrä vartta sen vapauttamiseksi ja paina varsi varoen takaisin voiteluputkeen.
5. Tyhjennä patruunaan jäänyt ilma tyhjennysventtiillä 24. Katso kohta Ilmataskujen tyhjennys.

Ilmataskujen tyhjennys (Kuvat A, E)

TÄRKEÄÄ: Rasvassa olevat ilmataskut voivat aiheuttaa voitelupistoolin tehon heikkenemisen. Poista ilmataskut jokaisen täyttökerran jälkeen tai jos voitelupistoolin voiteluaineen pumppaus ei toimi:

1. Ruuvaa tyhjennysventtiili 24 auki sitä poistamatta, kunnes kaikki ilma on poistunut.
2. Kiristä tyhjennysventtiili 24.
3. Poista joustavan letkun 7 suojus, paina sitten nopeuden säätökytkintä 1 10–20 sekunnin ajan.
4. Jos voiteluainetta ei virtaa letkun läpi, toista vaihe 1.

HUOMAA: Tämä työkalu on testattu tehtaalla, voiteluainetta voi täten olla hiukan jäljellä voiteluputkessa ja letkukokoonpanossa. Tyhjennä työkalusta ilma käytettävällä voiteluaineella ennen ensimmäistä käyttökertaa.

TOIMINTA

Käyttöohjeet

V. POITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuvat A, K)

VAROITUS: Voit vähentää vakavan henkilövahingon vähensä pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon valrua pitelemällä työkalua AINA tiukassa otteessa.

Oikeaoppinen käden asento edellyttää, että yksi käsi on joustavan letkun jousisuojassa 8 ja toinen käsi kahvassa 3 kuvan mukaisesti.

Voitelupistoolin käyttö (Kuva A)

VAROITUS: Vakavan henkilövahingon vakavan välttämiseksi säilytä aina hyvä ote kahvasta voitelupistoolia käyttäessä tai letkua kiinnittäessä liitoksiin.

Käytä voitelupistoolia pitämällä voitelupistoolia kahvasta 3, tai aseta se vakaalle alustalle pystyasentoon kumijalkojen 18 päälle pitämällä samalla kiinni kahvasta. Kun letku on joustavan letkun suojajousessa 8, liitä joustavan letkun kiinnitin 9 tai muu vastaava voiteluaineliitos täytettävään voiteluliitokseen. Paina varoen nopeuden säätökytkintä täyttöprosessin käynnistämiseksi. Kun oikea määrä voiteluainetta on annosteltu, vapauta kytkin ja poista kiinnitin voiteluaineliitoksesta. Jos kiinnitin ei irtoa, putkessa voi edelleen olla jäännöspainetta. Jäännöspaine poistuu liikuttaessa kiinnitintä sivusta sivuun, jolloin se voidaan irrottaa liitoksesta. Jos kiinnitin vuotaa liikaa tai ei kiinnity hyvin voiteluaineliitokseen, se tulee vaihtaa.

KUNNOSSAPITO

DFWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä

mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Epäpuhtauksien puhdistaminen voitelupistoolista

Epäpuhtauksien puhdistaminen takaiskuventtiilistä (Kuva L)

Jos voitelupistoolista ei tule voiteluainetta, takaiskuventtiili 25 tulee puhdistaa.

1. Poista takaiskuventtiilin pistoke 28, sen jälkeen levy 31, jousi 30 ja takaiskuventtiilin pallo 29.
2. Puhdista pallo 29 ja takaiskuventtiilin alue pääkotelossa.
3. Asenna pallo 29, jousi 30 ja levy 31 paikoilleen.
4. Kun kaikki voiteluaine on poistettu alueelta, asenna takaiskuventtiilin pistoke 28 takaisin.

Epäpuhtauksien puhdistaminen suodattimesta (Kuvat A, G, M)

Jos voitelupistoolista ei tule voiteluainetta, puhdista suodatin 22.

HUOMAA: Jos putkessa on edelleen voiteluainetta, avaa tyhjennysventtiili ennen putken kahvasta vetämistä.

1. Vedä voiteluputken kahva 12 ulos ääriasentoon, kiinnitä voiteluputken varsi 13 sen jälkeen kiinnitysaukkoon 15 siirtämällä varren sivuun. Varmista, että varsi on hyvin paikoillaan aukossa, jotta se ei voi irrota.
2. Kierrä voiteluputkikokoonpano 14 irti voitelupistoolista ja poista se.
3. Poista suodatin varoen pienellä tasapäisellä ruuvimeisselillä tai tikulla.
4. Pyyhi suodatin pehmeällä kankaalla. Jos suodattimessa on edelleen jäämiä pyyhkimisen jälkeen, käytä pehmeää harjaa tai vanutuppoa.
5. Kun suodatin on puhdas, aseta suodatin takaisin pyöreään uraan varmistaen, että se on täysin paikoilleen ja kiinnitä voiteluputkikokoonpano voitelupistooliin.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei die testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com.

Uudelleenladattava akku

Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sitten laitteesta.
• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.

Vianetsintä

Ongelma Mahdollinen syy Mahdollinen ratkaisu
Varren takaisin veto ei onnistu Tyhjiön kertyminen Ruuvaa tyhjennysventtiili auki		tyhjiön vapauttamiseksi.
Vartta ei voida painaa eteenpäin Paineen kertyminen Ruuvaa tyhjennysventtiili auki		paineen vapauttamiseksi.
		Varsi on edelleen kiinni männässä Kierrä voiteluputken kahvaa 90 astetta sen irrottamiseksi.
Ei voiteluainetta, kun liipaisimesta painetaan Voiteluputki on tyhjä Lisää voiteluainetta.
		Voiteluputkessa on ilmataskuja Katso kohta Ilmataskujen tyhjennys.
		Takaiskuventtiili on tukossa Katso kohta Epäpuhtauksien puhdistaminen takaiskuventtiilistä.
		Suodatin on tukossa Katso kohta Epäpuhtauksien puhdistaminen suodattimesta.
Varoventtiilissä on voiteluainetta Zerk-liitos on tukossa Irrota kiinnitin liitoksesta, puhdista Zerk-liitos sekä voiteluainekanava.
Moottori ei käynnisty, kun liipaisinta painetaan	Akku	Varmista, että akku on ladattu täyteen.
Voiteluainetta tulee voiteluputken takaosasta	Kumitiiviste on käännetty virheelliseen suuntaan	Katso kohta Voitelupistoolin valmisteleminen imu- ja täyttöpumppua varten.

SLADDLÖS FETTSPRUTA

DCGG571

Gratulerar!
