Produkttype	Trådløs fettpumpe
Merke	DeWalt
Modell	DCGG571
Nominell spenning	18 V DC
Batteritype	Li-Ion (kompatibel med DeWalt 18V-batterier)
Maksimalt utgangstrykk	69 MPa (690 bar)
Strømningshastighet	147,87 ml/min
Kompatibelt fett	Opptil NLGI #2
Beholderkapasitet	453 g (bulk) eller 400 g patron
Slangelengde	107 cm
Vekt (uten batteri)	3,63 kg
Innebygd arbeidslampe	Ja, med bryter
Hastighetsregulator	Ja, proporsjonal avtrekker
Trykkavlastningsventil	Ja, stilt til 69 MPa
Låseknapp	Ja, sikkerhet
CE-sertifisering	Ja (2006/42/EF, EN60745)
Vedlikehold	Rengjøring av filter og kontrollventil
Pakningsinnhold	Pumpe, lader, batteri(er) avhengig av modell, bruksanvisning

Ofte stilte spørsmål - DCGG571 DEWALT

Hvordan installere en fettpatron i DeWalt DCGG571-pumpen?

Trekk fettrørhåndtaket helt ut og lås stangen i holdesporet. Skru av fettrørsettet. Fjern plasthetten fra patronen, sett den inn i røret (åpen ende først). Fjern pakningen fra den andre enden. Skru røret tilbake på pumpen. Løsne stangen og trykk den forsiktig inn. Tøm luft via tømmepluggen om nødvendig.

Hvilket maksimalt trykk kan DCGG571 fettpumpen levere?

Maksimalt utgangstrykk er 69 MPa (690 bar). Trykkavlastningsventilen er fabrikkinnstilt for å slippe ut trykk over denne verdien.

Hvilken type fett skal brukes med DCGG571?

Bruk fett opp til klasse NLGI #2. Bruk kun fett anbefalt i håndboken for å unngå skade på verktøyet.

Hvordan tømme luftlommer i fettrøret?

Skru av tømmepluggen litt til luft slipper ut, og skru den deretter på igjen. Trykk på avtrekkeren i 10–20 sekunder. Hvis det ikke kommer fett ut, gjenta prosessen.

Hvilke batterier er kompatible med DCGG571-pumpen?

Alle DeWalt 18V Li-Ion-batterier, spesielt modellene DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Bruk kun DeWalt-ladere.

Hvordan rengjøre kontrollventilen hvis pumpen ikke leverer fett?

Fjern kontrollventilens hette, deretter skiven, fjæren og kulen. Rengjør kulen og huset med en klut. Sett alt sammen i motsatt rekkefølge. Sørg for at kulen er ren før montering.

Arbeidslampen lyser ikke, hva gjør jeg?

Kontroller at lampens bryter er i ON-posisjon. Lampen lyser bare når avtrekkeren trykkes inn. Hvis bryteren er på OFF, vil lampen ikke lyse. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan fylle pumpen fra en bulkbeholder med fett?

Forbered gummipakningen ved å snu den (koppsiden frem). Plasser den åpne enden av røret i beholderen, trekk sakte i håndtaket for å suge inn fett. Lås stangen, fjern røret, tørk av overflødig, og skru det på igjen. Tøm deretter luften.

Hva er viktige sikkerhetsinstruksjoner ved bruk?

Bruk hansker og vernebriller. Rett aldri utløpet mot deg selv eller andre. Trykket kan injisere fett under huden (oppsøk lege). Hold en hånd på håndtaket og den andre på slangefjæren. Lås avtrekkeren under transport.

Hvordan vedlikeholde filteret på fettpumpen?

Hvis pumpen ikke leverer lenger, rengjør filteret som sitter inne i røret. Trekk håndtaket og lås stangen. Skru av røret. Bruk en liten skrutrekker for å løsne filteret. Tørk det med en myk klut. Sett det tilbake riktig i holderen.

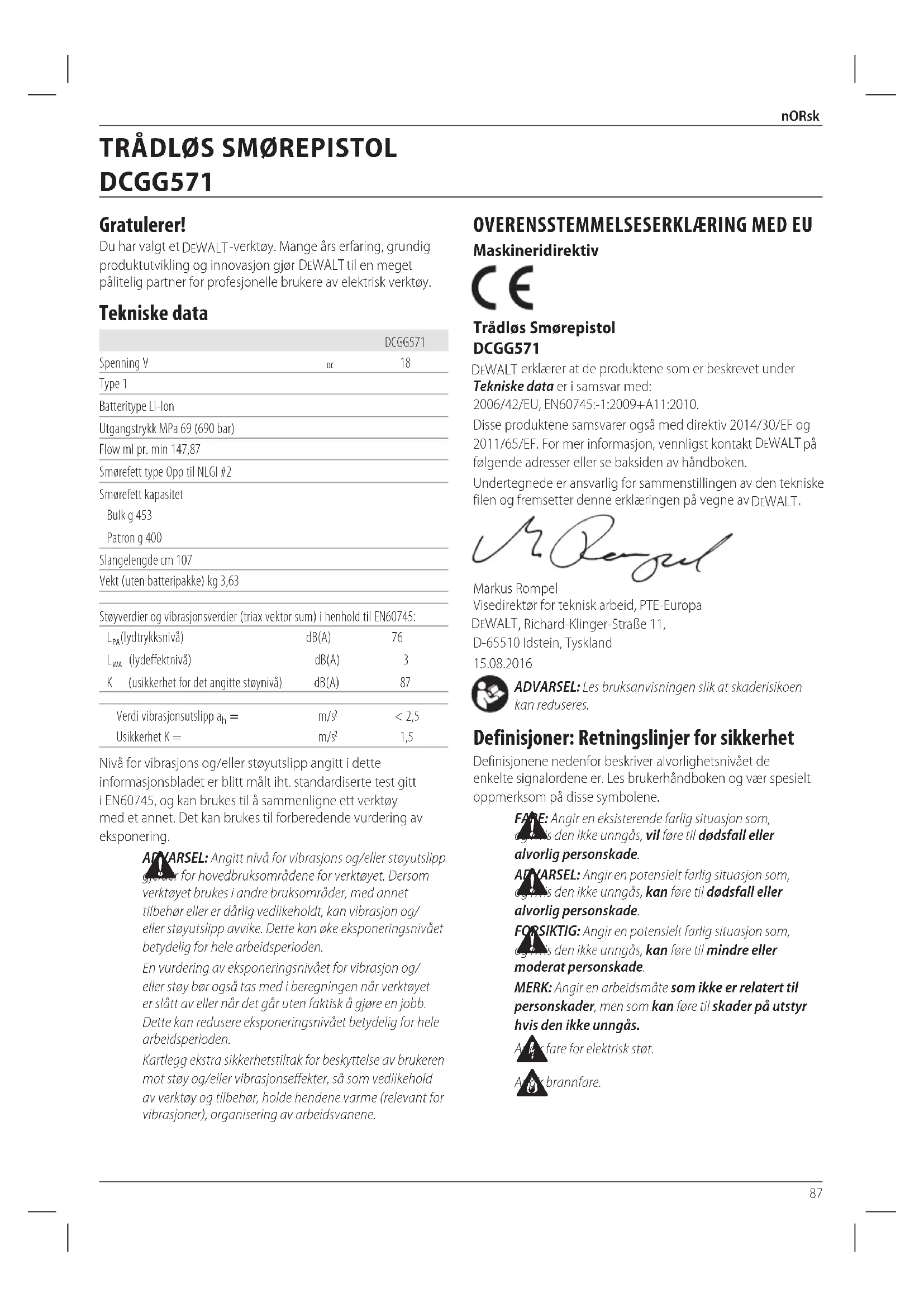

BRUKSANVISNING DCGG571 DEWALT

Norsk (oversatt fra de originale instruksjonene) 87

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DCGG571
Spenning V	DC	18
Type 1
Batteritype Li-lon
Utgangstrykk MPa 69 (690 bar)
Flow ml pr. min 147,87
Smørefett type Opp til NLGI #2
Smørefett kapasitet
Bulk g 453
Patron g 400
Slangelengde cm 107
Vekt (uten batteripakke) kg 3,63
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN60745:
L_PA (lydtrykksnivå)	dB(A)	76
L_WA (lydeffektnivå)	dB(A)	3
K(usikkerhet for det angitte støynivå)	dB(A)	87
Verdi vibrasjonsutslipp a_h =	m/s2	< 2,5
Usikkerhet K =	m/s2	1,5

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADYARSEL: Angitt nivå for vibrasjons og/eller støyutslipp gjörer for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av eksponeringsnivået for vibrasjon og/ eller støy bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, så som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

OVERENSSTEMMELSESERKLÆRING MED EU Maskineridirektiv

Trådløs Smørepistol DCGG571

DEWALT erklærer at de produktene som er beskrevet under

Tekniske data er i samsvar med:

2006/42/EU, EN60745:-1:2009+A11:2010.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Mr. Bergel

Markus Rompel

Visedirektør for teknisk arbeid, PTE-Europa

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og mås den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

APYARSEL: Angir en potensielt farlig situasjon som, og mås den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og måns den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Aer for fare for elektrisk støt.

Aur brannfare.

Batterier Ladere/Ladetider (i minutter)
Kat # V	_DC	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/8	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/8	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Datokode 201811475B eller senere
** Datokode 201536 eller senere

Generelle sikkerhetsadvarsler for elektriske verktøy

ARVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjøkk.

d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold här og klær unna bevegelige deler. Løstsittende antrekk, smykker eller langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.

b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

6) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

Ekstra sikkerhetsregler spesifikt for smørepistoler

• Deler av verktøyet eller rørmodulen kan brekke eller sprekke på grunn av høyt trykk. Fare for alvorlig personskade. Før bruk, inspiser alltid verktøyet og rørmodulen for skader eller slitasje. Skal ikke brukes dersom noen del av verktøyet er skadet eller slitt.
• Bruk kun DEWALT-godkjente fleksible slanger. Bare hold slangen i den fleksible slangens fjærbeskyttelse for å unngå alvorlige personskader.
• Dersom slangen har knekk elelr skader, kan det oppstå et brudd som kan føre til alvorlig personskade. Skift ut slangen ved det første tegnet på slitasje, knekk eller skade.
• Bruk bare smørefett som anbefalt i denne bruksanvisningen (se Tekniske data).
• For å redusere risikoen for alvorlig personskade, ikke bru smørepistolen rundt eller på bevegelige deler, mekanismer eller roterende utstyr.

nORsk

- Luftehull dekker ofte bevegelige deler og skal unngås.

Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

ADVARSEL: Fare for injeksjon eller alvorlig

pørnskade. Hull i komponenter kan injisere smørefett i huden eller øynene og føre til alvorlige personskader og infeksjoner. Skal ikke behandles som vanlige sår. Søk straks legehjelp.

ADVARSEL: Utgangen kan ha høyt trykk. Ikke rett

v. 10 at mot deg selv eller andre personer.

ADVARSEL: Smørepistolen kan gererere høyt trykk opp til 69 MPa (690 bar). Bruk alltid hansker ved

driften. Hold hendene unna den eksponerte gummien på slangen.

APVARSEL: Fett og smøremidler kan være

U. S. bare. Skal ikke utsetttes for flammer eller varmekilder. Følg alle advarsler og instruksjoner fra produsenten av fett og smøremidler.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Fare for personskade pga. flygende partikler.
• Fare for brannskader fordi utstyr blir varmt under bruk.
• Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT ladere trenger ingen justeringer, og er designet til å være så enkle som mulig å bruke.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Alltid kontroller at spenningen til batteripakken samsvarer med spenningen på merkeskiltet. Sørg også for at spenningen på laderen samsvarer med spenningen på strømnettet.

Din DEWALT-lader er dobbeltisolert i samsvar med EN60335; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1 mm²; maksimum lengde er 30 m. Alltid vikle ut kabelen fullstendig når du bruker en kabeltrommel.

Viktige sikkerhetsinstruksjoner for alle batteriladere

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarselsmerker på laderen, batteripakken og produktet som bruker batteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for å kader, lad kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke risker med apparatet.

MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakk i hulrommet. Kople fra laderen för rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse ladere er ikke ment for annen bruk enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt—bytt dem ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
  • ALDRI forsøk på kople 2 ladere sammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 16 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen 17 på batteripakken og ta den av.

MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

Se indikatorne under for batteripakkens ladetilstand.

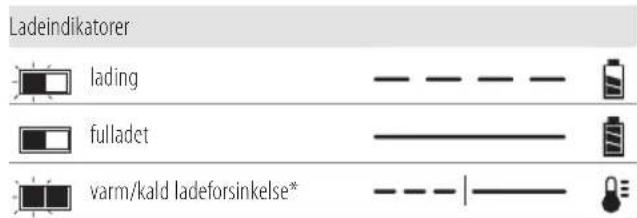

Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteriet.

En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blir varmt.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4 mmlange med hodediameter 7–9 mm, som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra selt muttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan nå eller overstige 40 °C (som utenfor skur eller metallbygg på sommeren).
• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får

NORSK

batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan enkennes hvis den utsettes for gnister eller flammer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen å! Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på en stabil overflate der det ikke skaper

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kønje føre til brann dersom batteripolene utilsiktet

kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Lithium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med

høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer. For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36

Wh, som betyr 3 batterier på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Eksemple på merking for bruk og for transport

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Ladkun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

DCGG571 bruker en 18 volts batteripakke.

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske Data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Smørepistol

1 Lader

1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)
2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)
3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)
1 Instruksjonshändbok

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er under lisens. Andre varemerker og merkenavn er eiet av sine respektive eiere.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Datokoden 34, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel

2019 XX XX

Produksjonsår

Beskrivelse (Fig. A, E)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del Dette kan føre til materiell- eller personskader.

Fig. a

1 Avtrekkerbryter for variabel hastighet
2 Låseknapp
3 Håndtak
4 LED arbeidslampe
5 LED arbeidslampe-knapp
6 Topp-hette
7 Fleksibel slange
8 Fjærbeskyttelse for fleksibel slange
9 Fleksibel slangekobling
10 Smørerør
11 Smørerørhette
12 Smørerørhåndtak
13 Smørerørstav

Tiltenkt Bruk

Denne smørepistolen er designet for profesjonell bruk for fordeling av smøremidler.

Denne smørepistolen er et profesjonelt elektroverktøy.

IkkE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn när de bruker dette verktøyet.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

14 Smørerørmodul
15 festespor
16 Batteri
17 Festeknapp for batteriet
18 Gummiben
19 Slangeklemme
20 Skulderreimfeste
21 Klipshull for skulderreim
22 Filter

Fig. E

23 Overtrykksventil
24 Lufteventil
25 Tilbakeslagsventil
26 1/8" NPT fylleport
27 1/8" NPT fylleportplugg

LED arbeidslampe (Fig. A, C)

En LED arbeidslampe 4 er montert på topphetten 6. Arbeidslampen aktiveres når avtrekkerbryteren trykkes inn og når LED arbeidslampens knapp 5 er på (ON). Når LED arbeidslampens knapp er av (OFF), vil ikke LED arbeidslampen slås på når avtrekkeren trykeks inn. Lyset slås av automatisk 20 sekunder etter at avtrekkerbryteren slippes. Dersom du fortsetter å holde avtrekkeren inne, forblir arbeidslyset på.

MERk: Arbeidslyset er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes som lykt.

Avtrekksbryter for variabel hastighet (Fig. A, D)

Låseknapp og avtrekkerbryter

Smørepistolen er utstyrt med en låseknapp 2.

For å låse avtrekkerbryteren, trykk låseknappen som vist i Figur D. Lås alltid avtrekkerbryteren 1 når verktøyet bæres eller oppbevares for å unngå utilsiktet oppstart. Låseknappen er farget rød for å vise når bryteren er i ulåst posisjon.

For å läse opp avtrekkerbryteren, trykk läseknappen som vist i Figur D. Trekk i avtrekkerbryteren for å slå motoren på. Ved å slippe avtrekkerbryteren slås motoren av.

MERk: Avtrekkerbryteren for variabel hastighet gir deg mer allsidighet. Jo mer avtrekkerbryteren trykkes, desto høyere mating av smørefett.

ADVARSEL: Dette verktøyet har ingen mulighet for å låse de kærbryteren i PÅ posisjon, og skal aldri låses i PÅ ved noen andre metoder.

Overtrykksventil (Fig. E)

Overtrykksentilen 23 er fra fabrikken satt til å slippe av trykket när det går over 69 MPa (690 bar). Smørefett som kommer ut av overtrykksventilen tyder på tetning av fitting, linje eller lager. Eventuelle slike problemer må rettes för du går videre.

ADYARSEL: Smørepistolen kan generere høyt trykk. Iketna av eller endre overtrykksventilen. Det kan resultere i alvorlig personskade.

ADVARSEL: For å redusere risikoen for alvorlig pænskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

En utilsiktet oppstart kan føre til personskader.

A!KARSEL: Bruk kun batteripakker og ladere fra DEWALT.

Sette inn og ta av batteripakke på verktøyet (Fig. F)

MERk: For best resultat, pass på at batteripakken 16 er helt oppladet før bruk.

For å installer batteripakken i verktøyets håndtak

1. Rett inn batteripakken 16 mot skinnene i håndtaket (Fig. F).
2. Skyv den inn i håndtaket til batteripakken er godt festet i verktøyet, pass på at den ikke løsner.

For å fjerne batteripakken fra verktøyet

1. Trykk batteriets festeknapp 17 og trekk batteriet bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i laderavsnittet i denne manualen.

Noen DEWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 32. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

Installere en smørepatron (Fig. A, E, G)

1. Trekk smørerørhåndtaket 12 så langt ut som det går, og sikre smørerørstaven rod 13 inn i festesporet 15 ved å bevege staven til side. Pass på at staven er plassert godt i sporet for å hindre at den løsner.
2. Skru av smørerørmodulen 14 fra smørepistolen.
3. Ta av plasthetten fra smørepatronen, sett inn patronen med den åpne enden først i smørerøret 10.
4. Ta av pakningen fra andre enden av smørepatronen.
5. Skru smøretubemodulen 14 tilbake i smørepistolen og skru godt fast.
6. Løsne smørerørstaven 13 fra festesporet 15 og trykk den langsomt tilbake i røret.
7. Bruk lufteventilen (24, Fig. E) til å blø av luft som måtte være fanget i patronen. Se Fjerne luftlommer.

VIkTIG: Smørepistolen vil miste fyllingen dersom det er luftlommer i smøremiddelet.

Ta av tom smørepatron (Fig. A)

1. Trekk smørerørhåndtaket 12 så langt ut som det går, og sikre smørerørstaven rod 13 inn i festesporet 15 ved å bevege staven til side. Pass på at staven er plassert godt i sporet for å hindre at den løsner.

2. Skru av smørerørmodulen 14 fra smørepistolen og ta den av.

3. Løsne forsiktig smørerørhåndtaket 12 for å løsne den tomme patronen fra smørerøret.

Fylle smørepistolen fra en stor beholder (Fig. A, G–J)

Klargjøre smørepistolen for suging og fylle fyllepumpen (Fig. A, H)

MERK: Pass på at smørepistolen er tom for smørefett før du starter denne prosessen.

1. Skru av smørerøret 10 fra smørepistolmodulen 14.
2. Skru av smørerørhetten 11 fra smørerøret 10 og trekk ut smørestaven 13.
3. Bruk tommel og pekefinger, flipp gummipakningen 33 bakfra og frem. Se Figur H.

MERK: Pakningen ser ut som en kopp med åpningen mot topphetten (6, Fig. A) när den er klar for suging og fylling av fyllepumpen.

1. Sett inn igjen smørerørstaven 13 tilbake i smørerøret 10.

Sugefylling fra en stor beholder (Fig. A, E, G, I)

1. Sett den åpne enden av smørerørmodulen i sbeholderen med smøremiddel.
2. Trekk smørerørhåndtaket 12 tilbake for å suge smørefett inn i smørepistolen.

MERK: Pass på å holde den åpne neden av smørerørmodulen langt nok ned i smørefettet til å hindre at det kommer luftlommer inn i smørerøret.

1. Når smørerørstaven 13 er helt uttrekt, fest den i festesporet 15
2. Fjern smørerørmodulen fra beholderen med smørefett og tørk av overflådig smøefett.
3. Skru smørerørmodulen 14 tilbake på smørepistolen.
4. Løsne smørerørstaven 13 fra festesporet 15 og trykk den langsomt tilbake i røret.
5. Bruk lufteventilen (24, Fig. E) til å blø av luft som måtte være fanget i patronen. Se Fjerne luftlommer.

Sugepumpe-fylling fra en stor beholder (Fig. A, E, G, I)

Dette verktøyet leveres med en 1/8" NPT fylleport (26, Fig. E) for å feste en lavtrykkskobling på enheten.

ADVARSEL: Skru aldri på en høytrykks kobling på sullrepistolens 1/8" NPT fylleport. Overtrykk kan føre til alvorlige personskader. Bruk kun lavtrykks koblere.

Installasjon av lavtrykks kobler (leveres ikke med verktøyet)

1. Skru smøretubemodulen 14 tilbake i smørepistolen og skru godt fast.

2. Trekk smørerørhåndtaket 12 så langt ut som det går, og sikre smørerørstaven rod 13 inn i festesporet 15 ved å bevege staven til side. Pass på at staven er plassert godt i sporet for å hindre at den løsner.

3. Ta v 1/8" NPT fylleporten 27 fra fylleport.

4. Skru på en passende lavtrykks koblet til 1/8" NPT fylleportport 26.
5. Løsne smørerørstaven 13 fra festesporet 15 og trykk den langsomt tilbake i røret.
6. Bruk lufteventilen 24 til å blø av luft som måtte være fanget i patronen. Se Fjerne luftlommer.

Fylle verktøyet fra lavtrykks fyllepumpe (Fig. A, J)

1. Trekk langsomt tilbake smørerørhåndtaket og drei på staven til den er godt på plass.
   MERK: Ikke lås staven i festesporet 15.
2. Koble lavtrykksfittingen på smørepistolen til den passende lavtrykksfittingen på fyllepumpen. Disse fittingene låser IKKE sammen. Dette for å hindre at smørepistolpatronen overfylles.
3. Fyll på til staven er trykket ut omtrent 20 cm av smørerøret. Ikke fyll på for mye. Dersom staven ikke beveger seg under fyllingen, stopp. Dette indikerer at staven ikke er koblet til stempelet og trinn 1 må gjentas før du går videre.
4. Drei staven for å løsne den, og skyv den forsiktig tilbake i smørerøret.
5. Bruk lufteventilen 24 til å blø av luft som måtte være fanget i patronen. Se Fjerne luftlommer.

Fjerne luftlommer (Fig. A, E)

VIKTIG: Luftlommer i smørefettet kan føre til at smørepistolen mister fyllingen. Fjern luftlommer etter hver gang smørepistolen etterfylles eller dersom smørepistolen ikke pumper smørefett:

1. Skru løs lufteventilen 24 uten å ta den av, helt til all luft er ute.
2. Trekk til lufteventilen 24.
3. Ta hetten av den fleksible slangen 7 og trykk ned avtrekkeren for variabel hastighet 1 i10–20 sekunder.
4. Dersom smørefettet ikke strømmer gjennom salngen, gjenta fra trinn 1.

MERK: Dette verktøyet er testet fra fabrikken, det kan føre til at en liten mengde fettt er igjen i smørerøret og slangemodulen. Det anbefales før bruk å skylle verktøyet med den type fett som skal brukes.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: For å redusere faren for alvorlig personskade, skar man ALLTID ha hendene i korrekt posisjon, som vist.

APYARSEL: For å redusere faren for personskade, skal medALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig stilling for hendene er å ha en hånd på fjærbeskyttelsen på den fleksible slangen 8 og den andre på hovedhåndtaket 3 som vist.

Bruke smørepistolen (Fig. A)

ADVARSEL: For å redusere faren for alvorlige på skader, hold alltid på håndtaket ved bruk av smørepistolen eller när du setter slangen på fittinger.

For å bruke smørepistolen, hold den i håndtaket 3, eller sett den på et stabilt underlag stående på gummiføttene 18 mens du fortsatt holder den i håndtaket. Mens du holder den fleksible slangen i fjærbeskyttelsen 8, koble den fleksible slangens kobling 9 eller en annen passende smørekobling til smørenippene som skal fylles. Trykk forsiktig inn avtrekkeren for variabel hastighet for å starte fyllingen. Så snart den ønskede mengden smørefett er presset inn, slipp avtrekeren og ta koblingen av smørenippelen. Dersom koblingen ikke løsner, kan det fortsatt være trykk i linjen. Ved å bevege koblingen fra side til side kan du slippe av det overskytende trykket slik at du kan ta av koblingen. Dersom koblingen lekker mye eller ikke holder seg på smørenippelen, bør den skiftes ut.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tiluft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for åsengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Rengjøre smørepistolen for forurensning

Dersom smørepistolen ikke leverer smørefett, rengjør tilbakeslagsventilen 25.

1. Ta av tilbakeslagsventilpluggen 28, og skiven 31, fjæren 30 og tilbakeslagsventilkulen 29.
2. Rengjør kulen 29 og området for tilbakeslagsventilen i hovedhuset.
3. Sett inn igjen kulen 29, fjæren 30, og skiven 31.
4. Etter all smøring er fjernet fra området, sett på igjen tilbakeslagsventilpluggen 28.

Dersom smørepistolen ikke leverer smørefett, rengjør filteret 22.

MERK: Dersom det fortsatt er smørefett i røret, åpne lufteventilen før du trekker i rørhåndtaket.

1. Trekk smørerørhåndtaket 12 så langt ut som det går, og sikre smørerørstaven rod 13 inn i festesporet 15 ved å bevege staven til side. Pass på at staven er plassert godt i sporet for å hindre at den løsner.
2. Skru av smørerørmodulen 14 fra smørepistolen og ta den av.
3. Bruk en liten rett skrutrekker eller lignende og vipp filteret forsiktig ut.
4. Tørk av filteret med en myk klut. Dersom filteret har rester i seg etter avtørking, kan du bruke en myk børste eller svamp.
5. Når det er rent, sett inn igjen filteret i det runde sporet, pass på at det sitter godt og sett på igjen smørerørmodulen på smørepistolen.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tvjø av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Lithium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

Feilsøking

Problem Mulig årsak Mulig løsning
Kan ikke trekke tilbake staven Vakuum bygges opp Skru	av lufteventilen for å slippe av vakuum.
Kan ikks skyve frem staven Trykk bygges opp Skru av	lufteventilen for å slippe av trykket.
	Staven er fortsatt koblet til stempelet Drei smørerørhåndtaket 90 grader for å løsne.
Ikke smørefett når avtrekkeren trykkes Smørerøret er tomt	Påfor smøremiddel.
	Luftlommer i smørerøret SeFjerne luftlommer.
	Tilbakeslagsventilen er tett SeFjern forurensningfra tilbakeslagsventilen.
	Filteret er tett SeFjern forurensning fra filteret.
Det er fett i overtrykksventilen Smørenippelen er tett Koble fra koblingen fra smørenippelen, rengjør ogsmør banen.
Motoren går ikke med avtrekkeren inntrykket	Batteri	Forsikre deg om at batteriet er fullt oppladet.
Smørefettet lekker ut på baksiden av smørerøret	Gummipakningen er snudd i feil retning	SeKlargjøre smørepistol for suging ogfylling av filterpumpe.
