Produkttyp	Trådlös fettpump
Märke	DeWalt
Modell	DCGG571
Märkspänning	18 V DC
Batterityp	Li-Ion (kompatibel med DeWalt 18V-batterier)
Maximalt utloppstryck	69 MPa (690 bar)
Flöde	147,87 ml/min
Kompatibelt fett	Upp till NLGI #2
Tankkapacitet	453 g (löst) eller 400 g patron
Slanglängd	107 cm
Vikt (utan batteri)	3,63 kg
Inbyggd arbetslampa	Ja, med strömbrytare
Hastighetsreglering	Ja, proportionell avtryckare
Avlastningsventil	Ja, inställd på 69 MPa
Låsknapp	Ja, säkerhet
CE-certifiering	Ja (2006/42/CE, EN60745)
Underhåll	Rengöring av filter och kontrollventil
Förpackningens innehåll	Pump, laddare, batteri(er) enligt modell, manual

Vanliga frågor - DCGG571 DEWALT

Hur installerar man en fettpatron i pumpen DeWalt DCGG571?

Dra fettbehållarens handtag till stopp och lås stången i hållarspåret. Skruva loss hela fettbehållaren. Ta bort plastlocket från patronen, sätt in den i behållaren (öppen ände först). Ta bort tätningen från andra änden. Skruva tillbaka behållaren på pumpen. Frigör stången och tryck den försiktigt. Lufta ut via avtappningspluggen om nödvändigt.

Vilket maximalt tryck kan fettpumpen DCGG571 leverera?

Maximalt utloppstryck är 69 MPa (690 bar). Avlastningsventilen är fabriksinställd för att släppa tryck över detta värde.

Vilken typ av fett ska man använda med DCGG571?

Använd fett upp till klass NLGI #2. Använd endast fett som rekommenderas i manualen för att undvika skador på verktyget.

Hur luftar man luftfickor i fettbehållaren?

Skruva lätt på avtappningspluggen tills luft kommer ut, skruva sedan åt. Tryck på avtryckaren i 10–20 sekunder. Om inget fett kommer ut, upprepa proceduren.

Vilka batterier är kompatibla med pumpen DCGG571?

Alla DeWalt 18V Li-Ion-batterier, särskilt modellerna DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Använd endast DeWalt-laddare.

Hur rengör man kontrollventilen om pumpen inte levererar fett?

Ta bort kontrollventilens plugg, därefter skivan, fjädern och kulan. Rengör kulan och håligheten med en trasa. Återmontera i omvänd ordning. Se till att kulan är ren innan återinstallation.

Arbetslampan tänds inte, vad gör man?

Kontrollera att lampans strömbrytare är i läge ON. Lampan tänds endast när avtryckaren trycks in. Om strömbrytaren är på OFF tänds inte lampan. Om problemet kvarstår, kontakta kundtjänst.

Hur fyller man pumpen från en behållare med löst fett?

Förbered gummipackningen genom att vända den (koppsidan framåt). Placera behållarens öppna ände i fatet, dra långsamt i handtaget för att suga upp fettet. Lås stången, ta bort behållaren, torka bort överflödigt fett, skruva sedan på den. Lufta därefter.

Vilka är de viktiga säkerhetsanvisningarna vid användning?

Bär handskar och skyddsglasögon. Rikta aldrig utloppet mot dig själv eller andra. Trycket kan injicera fett under huden (sök läkarvård). Håll en hand på handtaget och den andra på slangens fjäder. Lås avtryckaren vid transport.

Hur underhåller man filtret på fettpumpen?

Om pumpen inte levererar, rengör filtret som sitter inuti behållaren. Dra handtaget och lås stången. Skruva loss behållaren. Använd en liten skruvmejsel för att knäppa bort filtret. Torka av det med en mjuk trasa. Sätt tillbaka det korrekt i håligheten.

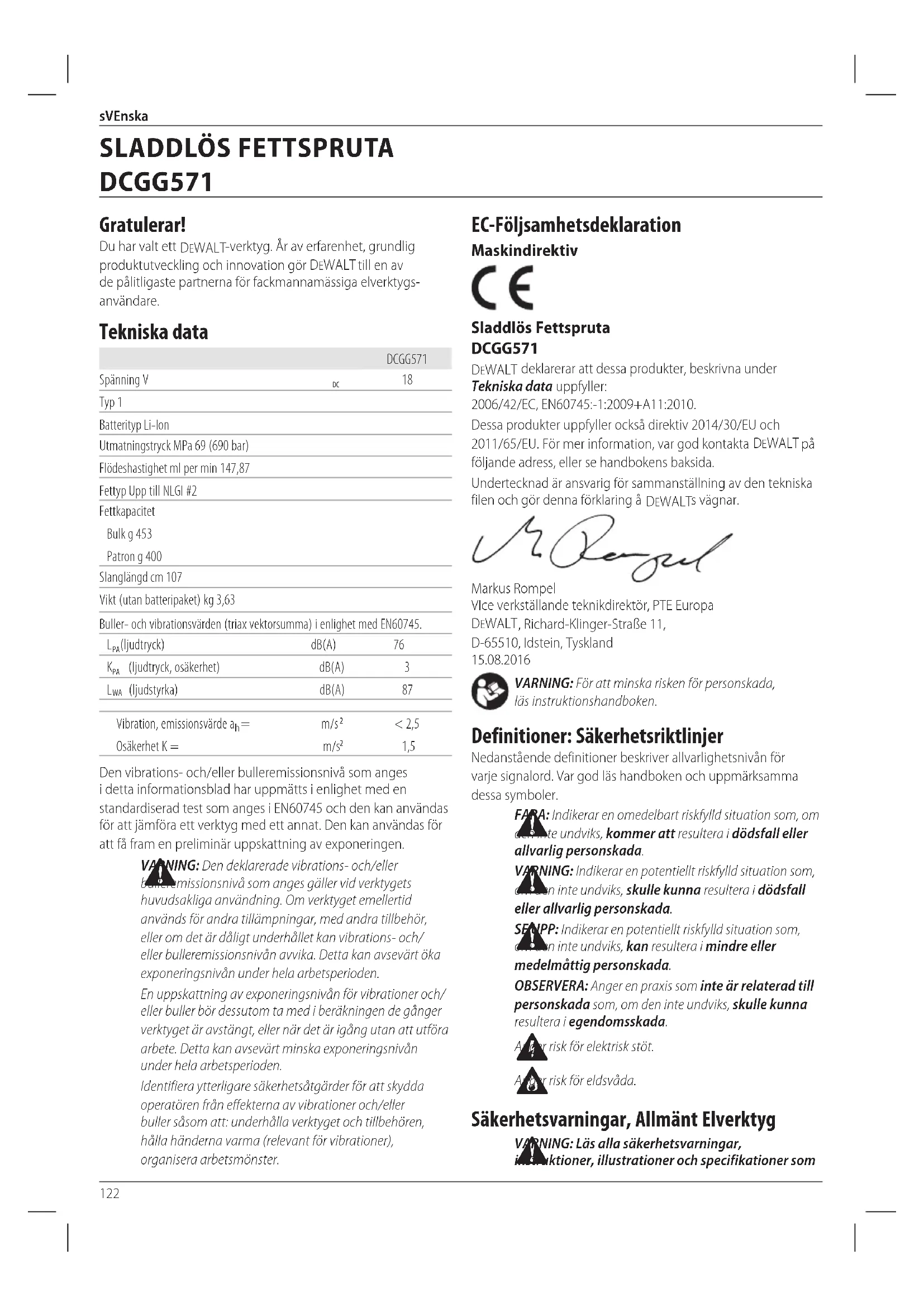

BRUKSANVISNING DCGG571 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 122

1) Sikkerhet på arbeidsområdet

Les instruksjonshåndboken för bruk.

Datokode plassering (Fig. A)

IkkE bruk när det er vått eller i nærheten av antennelige væsker eller gasser.

Korrekt plassering av hendene (Fig. A, K)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygsanvändare.

Tekniska data

		DCGG571
Spänning V	c	18
Typ 1
Batterityp Li-Ion
Utmatningstryck MPa 69 (690 bar)
Flödeshastighet ml per min 147,87
Fettyp Upp till NLGI #2
Fettkapacitet
Bulk g 453
Patron g 400
Slanglängd cm 107
Vikt (utan batteripaket) kg 3,63
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745.
L_PA (ljudtryck)	dB(A)	76
K_PA (ljudtryck, osäkerhet)	dB(A)	3
L_WA (ljudstyrka)	dB(A)	87
Vibration, emissionsvärde a_h =	m/s^2	< 2,5
Osäkerhet K =	m/s^2	1,5

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN60745 och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

VANNING: Den deklarerade vibrations- och/eller bulleremissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhålla verktyget och tillbehören, hålla händerna varma (relevant för vibrationer), organisera arbetsmönster.

EC-Följsamhetsdeklaration

Maskindirektiv

Sladdlös Fettspruta

DCGG571

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EC, EN60745:-1:2009+A11:2010.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Mr. Bergel

Markus Rompel

Vice verkställande teknikdirektör, PTE Europa

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om destinte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, eller en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SENPP: Indikerar en potentiellt riskfylld situation som, andsen inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anjør risk för elektrisk stöt.

Anning risk för eldsvåda.

Säkerhetsvarningar, Allmänt Elverktyg

WARNING: Läs alla säkerhetsvarningar, funktioner, illustrationer och specifikationer som

Batterier Laddare/Laddningstid (minuter)
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546 18/54 6,0/2,0	1,05 60 270	170	140 90	60 90 X
DCB547 18/54 9,0/3,0	1,46 75*	420	270	220 135*	75*	135*	X
DCBS48	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare

levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för

utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Hål hår och kläder borta från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se

sVEnska

till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.

h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elverktyg och tillbehör. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.

b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

6) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.
b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Ytterligare specifika säkerhetsinstruktioner för fettsprutor

• Delar av verktyget eller slangmontaget kan brytas sönder eller brista på grund av högt tryck. Risk för allvarliga skador kan uppstå. Före användning inspektera alltid verktyget och slangmontaget efter skador och slitage. Använd aldrig om delar av verktyget är skadat eller slitet.
• Använd endast DEWALT-godkända flexibla slangar. Häll endast den i flexibla slangens säkerhetsfjäderskydd för att undvika allvarliga personskador.
• Om slangen vrider sig eller är skadad kan en bristning ske vilket kan orsaka allvarliga skador. Byt slangen vid första tecknen på slitage, vridning eller skador.
• Använd endast det fett som rekommenderas i denna manual (se Tekniska data).
• För att minska risken för allvarliga personskador, använd inte fettsprutan runt eller på rörliga delar, mekanismer eller utrustning som körs.

- Luftventiler täcker ofta rörliga delar och bör undvikas. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

WARNING: Risk för injektion eller allvarlig skada. Börningar hos komponenter kan spruta in fett i huden eller i ögonen och orsaka allvarliga skador eller infektioner. Behandla det inte som ett litet skärsår. Sök omedelbart medicinsk vård.

WARNING: Utmatningen kan ske med högt tryck. Måkönte sprutan direkt mot dig själv eller andra.

WARNING: Fettsprutan kan generera hög tryck — upp till 69 MPa (690 bar). Använd alltid handskar under hanteringen. Håll händerna borta från de exponerade gummidelarna på slangen.

WARNING: Fett och smörjmedel kan bara Utsätt dem inte för lågor eller heta källor. Följ varningar och instruktioner från tillverkaren av fett och smörjmedel.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Laddare

DEWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt att hantera.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos din starkströmsförsörjning.

Din DEWALT-laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingen jordningstråd.

Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DEWALTs serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m. Vid användning av en sladdvinda, dra alltid ut sladden helt och hålllet.

Viktiga Säkerhetsinstruktioner för alla Batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

- Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning av batteripaketet.

WARNING: Risk för stötar. Låt ingen vätska komma in i ländaren. Det kan resultera i elektriska stötar.

VARNING: Vi rekommenderar användning av en jordarelsbrytare med en restström på 30mA eller mindre.

SEINPP: Risk för brännskador. För att minska risken förningar ladda endast DEWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador och skadegörelse.

SEUPP: Barn bör övervakas för att garantera att de inte kenter med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungera tillsammans.
• Dessa laddaren är inte avsedda att användas för annat än laddning av DEWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektrisk ström.
• Utsätt inte laddaren för regn eller snö.
• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.
• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas eller påfrestas.
• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddaren med skadad sladd eller kontakt— byt ut dem omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig

SVENSKA

montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minska risken.
• Försök ALDRIG att ansluta två laddare tillsammans.
• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

Laddning av ett batteri (Bild [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet sätts i.
2. Sätt i batteripaketet 16 i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen 17 på batteripaketet.

NOTERA: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning.

Laddning

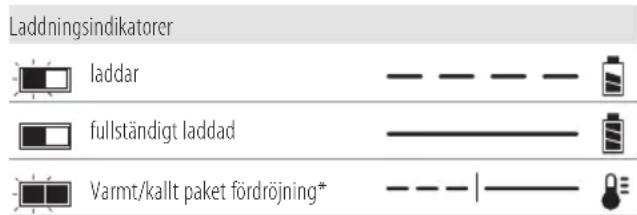

Se nedanstående tabell angående batteripaketets laddningsstatus.

Laddningsindikatorer laddar fullständigt laddad Varmt/kallt paket fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördrjöning, avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

- Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller

damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 °C (såsom utomhusskjul eller metallbyggnader under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litiumjon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivåtskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara ländlig om den som utsätts för gnista eller eld.

VÄRNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna.

Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SEINPP: När den inte används skall den läggas på plan på en stabil plats så att ingen riskerar

att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

WARNING: Brandfara. Transport av batterier kan leda till clasvåda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DFWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på

FLEXVOLT™ batteriet är

batteriet i transport-läge.

Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport

Wh-klassificering kan

indikera 3 x 36 Wh, vilket

betyder tre batterier på 36

Exempel på etikettmärkning för användning och transport

Use: 108 Wh

Transport: 3x36 Wh

sVEnska

Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, längt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

nOTERa: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Laddaendast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränninte batteripaketet.

ANVÄNDNING: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

TRANSPORT: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

DCGG571 arbetar med ett 18 volts batteripaket.

Dessa batteripaket kan användas: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniska Data för mer information.

Förpackningsinnehåll

Förpackningen innehåller:

1 Fettspruta

1 Laddare

1 Li-jon batteripaket (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)

2 Li-jon batteripaket (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)

3 Li-jon batteripaket (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)

1 Instruktionshandbok

nOTERa: Batteripaket, laddare och förvaringslådor medföljer inte N-modeller. Batteripaket och laddare medföljer inte NT-modeller. B-modellerna innehåller Bluetooth®-batteripaket.

nOTERa: Bluetooth®-märket och -logotyper tillhör Bluetooth®, SIG, Inc. och DFWALT använder dessa märken under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

- Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.

- Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Datumkoden 34, vilken också inkluderar tillverkningsår, finns tryckt i käpan.

Exempel:

2019 XX XX

Tillverkningsår

Beskrivning (Bild A, E)

VARNING: Modifiera aldrig elverktyget eller någon del av del skada eller personskada skulle kunna uppstå.

Bild a

1 Avtryckare med variabel hastighetskontroll
2 Låsknapp
3 Handtag
4 LED arbetslampa
5 Knapp LED arbetslampa
6 Galleruttag
7 Flexibel slang
8 Flexibel slang säkerhetsskyddsfjäder
9 Koppling flexibel slang
10 Fettrör

11 Fettrörlock
12 Fettrörhandtag
13 Fettrörstång
14 Fettrörmontage
15 Hållaröppning
16 Batteri
17 Batterilåsknapp
18 Gummifötter
19 Slangklämma
20 Axelremsfäste
21 Fästhål för axelrem
22 Filter

Bild E

23 Säkerhetsventil
24 Rensventil
25 Kontrollventil
26 1/8 tum NPT fyllnadsöppning
27 1/8m tum NPT fyllnadsöppningsplugg

Avsedd Användning

Denna fettpistol är designad för professionell fördelning av smörjmedel.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Denna fettpistol är ett professionellt elverktyg. Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

LED arbetslampa (Bild A, C)

Det finns en LED arbetslampa 4 placerad ovanpå galleruttaget 6. Arbetslampan aktiverar när avtryckaren trycks in och när LED arbetslampans knapp 5 är i positionen ON. När LED arbetslampans knapp är i positionen OFF, slås inte LED arbetslampan på när avtryckaren trycks in. Lampan kommer automatiskt att stängas av 20 sekunder efter att avtryckaren släppts. Om avtryckarknappen förblir intryckt kommer arbetslampan förbli påslagen.

nOTERa: Arbetslampan är till för att belysa det omedelbara arbetsområdet och är inte avsedd att användas som ficklampa.

Variabel hastighetskontroll (Bild A, D)

Låsknapp och avtryckare

Din fettpistol är utrustad med en läsknapp 2.

För att låsa avtryckaren, tryck på låsknappen såsom visas i Bild D. Lås alltid avtryckaren 1 när du bär eller förvarar verktyget för att undvika oavsiktlig start. Låsknappen är färgad röd för att indikera när brytaren är i dess olåsta läge. För att frigöra avtryckaren, tryck på läsknappen såsom visas i Bild D. Tryck på avtryckaren för att starta motorn (ON). Släpp avtryckaren för att stänga av motorn (OFF).

nOTERa: Avtryckaren med variabel hastighet betyder mer mångsidighet för dig. Ju längre avtryckaren trycks in desto högre utmatning av fett.

WARNING: Det är inte möjligt att låsa strömbrytaren i låget på detta verktyg och den bör aldrig låsas i ON-läge med några andra metoder.

Säkerhetsventil (Bild E)

Säkerhetsventilen 23 är inställd från fabrik för att släppa ut tryck över 69 MPa (690 bar). Fett som kommer ut från säkerhetsventilen indikerar en igensättning i anslutningen, ledningen eller lagret. Alla dessa förhållanden måste korrigeras innan du fortsätter.

WARNING: Fettpistolen kan generera högt tryck. Ta inte sort eller täpp till säkerhetsventilen. Allvarliga personskador kan uppstå.

Axelrem (Bild A)

Fettpistolen levereras med en axelrem. Haka fast axelremmens fästen i hålen för fästena 21 som kan hittas på axelremsfästet 20.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada. WARNING: Använd enbart DEWALT batteripaket och kaddare.

Montering och borttagning av batteriet från verktyget (Bild F)

nOTERa: För bästa resultat se till att batteripaketet 16 är fulladdat.

Installation av batteriet i verktygshandtaget.

1. Rikta in batteripaketet 16 mot listerna inuti verktyget handtag (Bild F).
2. Skjut in det i handtaget tills batteripaketet sitter fast i verktyget och se till att det inte lossnar.

Borttagning av batteriet från verktygshandtaget.

1. Tryck på batterilåsknappen 17 och dra med en fast rörelse batteripaketet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa DEWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteripaketet.

För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen 32. En kombination av de tre

SVENSKA

LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöver laddas.

NOTERA: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

Installera en fettpatron (Bild A, E, G)

1. Dra ut fettrörets handtag 12 så långt som det går fäst sedan fettrörets stång 13 i behållaröppningen 15 genom att flytta stången åt sidan. Se till att stången är säkert placerad i öppningen för att förhindra att den kopplas ifrån.
2. Skruva loss fettrörmontaget 14 från fettpistolen.
3. Ta bort plastlocket från fettpatronen, sätt sedan in patronen med öppna änden först i fettröret 10.
4. Ta bort förseglingen från den andra änden av fettpatronen.
5. Gänga tillbaka fettrörmontaget 14 i fettsprutan och skruva fast den ordentligt.
6. Lossa fettrörstången 13 från behållaröppningen 15 tryck den sakta tillbaka in i röret.
7. Använd rensventilen (24, Bild E) för att tömma ut eventuell luft som blivit kvar i patronen. Se Tömma luftfickor.

VIKTIGT: Fettsprutan kommer att förlora sitt flöde om det finns luftfickor i smörjmedlet.

1. Dra ut fettrörets handtag 12 så långt som det går fäst sedan fettrörets stång 13 i i behållaröppningen 15 genom att flytta stången åt sidan. Se till att stången är säkert placerad i öppningen för att förhindra att den kopplas ifrån.
2. Skruva loss fettrörmontaget 14 från fettsprutan och ta bort den.
3. Lossa försiktigt fettrörets handtag 12 för att lossa patronen från fettsprutan.

Fylla fettpistolen från en bulkbehållare (Bild A, G–J)

Förbered fettsprutan för sugning och fyllning av fyllnadspumpen (Bild A, H)

NOTERA: Se till att fettsprutan är tom på fett innan denna process påbörjas.

1. Skruva loss fettröret 10 från fettpistolmontaget 14.
2. Skruva loss fettrörslocket 11 från fettröret 10 och dra ut fettstången 13.
3. Använd tummen och pekfingret, snärta iväg gummipackningen 33 från baksidan till framsidan. Se Bild H.

NOTERA: Packningen liknar en kopp som bör vara öppen mot galleruttaget (6, Bild A) när det är klart för sugning och påfyllning av pumpfyllaren.

1. Sätt tillbaka fettrörstången 13 i fettröret 10.

Sugfyllning från en bulkbehållare (Bild A, E, G, I)

1. Placera den öppna änden av fettrörsmontaget i bulksmörjmedlet.
2. Dra sakta tillbaka fettrörets handtag 12 för att suga in smörjmedlet i fettsprutan.

NOTERA: Se till att hålla den öppna änden av fettrörsmontaget tillräckligt längt in i smörjmedlet för att förhindra att det bildas luftfickor i fettröret.

1. När fettrörstången 13 är helt utdragen, fäst den i behållaröppningen 15
2. Ta bort fettsprutans rörmontage från bulksmörjmedlet och torka bort överskottsfett.
3. Skruva tillbaka fettsprutans rörmontage 14 i fettsprutan.
4. Lossa fettrörstången 13 från behållaröppningen 15 tryck den sakta tillbaka in i röret.
5. Använd rensventilen (24, Bild E) för att tömma ut eventuell luft som blivit kvar i patronen. Se Tömma luftfickor.

Sugpumpfyllning från en bulkbehållare (Bild A, E, G, I)

Detta verktyg levereras med en 1/8 tum NPT fyllnadsöppning (26, Bild E) för montage av en lågtrycksfyllnadskoppling på enheten.

WARNING: Gänga aldrig på en högtryckskoppling på fastprutans 1/8 tum NPT fyllnadsöppning. Allvarliga skador kan uppstå på grund av kraftigt tryck. Använd endast lågtryckskopplingar.

VARNING: Fyllnadspumpladdaren måste vara korrekt ochaten med fettsprutans 1/8 tum NPT öppning. Fyllnadspumpen kan inte fungera om komponenterna inte är kompatibla.

Installation av lågtryckskopplingen (medföljer inte verktyget)

1. Gänga tillbaka fettrörmontaget 14 i fettsprutan och skruva fast den ordentligt.
2. Dra ut fettrörets handtag 12 så längt som det går fäst sedan fettrörets stång 13 i behållaröppningen 15 genom att flytta stången åt sidan. Se till att stången är säkert placerad i öppningen för att förhindra att den kopplas ifrån.
3. Ta bort 1/8 tum NPT fyllnadsöppningens plugg 27 från fyllnadsöppningen.
4. Gänga på den lämpliga lågtryckskopplingen på 1/8 tum NPT fyllnadsöppningen 26.
5. Lossa fettrörstången 13 från behållaröppningen 15 tryck den sakta tillbaka in i röret.
6. Använd rensventilen 24 för att tömma ut eventuell luft som blivit kvar i patronen. Se Tömma luftfickor.

Fylla verktyget från lågtrycksfyllarpumpen (Bild A, J)

1. Dra tillbaka fettrörets handtag sakta och vrid stängen tills det sitter säkert på plats.
   NOTERA: Lås inte stängen i behållaröppningen 15.

2. Anslut lågtrycksfästet på fettsprutan till lämpligt lågtrycksfäste på fyllnadspumpen. Detta fästen låser

ONTE tillsammans. Detta förhindrar att fettsprutans patron överfylls.

1. Fyll tills stången skjuts ut från fettröret ungefär 20 cm. Överfyll inte. Om stången inte flyttas under fyllnadsprocessen, stoppa. Detta indikerar att stången inte är ansluten till kolven och steg ett måste upprepas innan du fortsätter.
2. Vrid stången för att lossa den och skjut försiktigt stången tillbaka in i fettröret.
3. Använd rensventilen 24 för att tömma ut eventuell luft som blivit kvar i patronen. Se Tömma luftfickor.

Tömma luftfickor (Bild A, E)

VIKTIGT: Luftfickor i fettet kan göra att fettsprutan förlorar flödet. Eliminera luftfickor efter varje fyllning eller om fettsprutan inte pumpar fett:

1. Skruva loss luftningsventilen 24 utan att ta bort den, still all luft försvunnit.
2. Dra åt luftningsventilen 24.
3. Ta av den flexibla slangen 7 tryck sedan ned den variabla hastighetsavtryckaren 1 i 10–20 sekunder.
4. Om fettet inte flödar genom slangen, upprepa från steg 1.

NOTERA: Verktyget har testats på fabriken vilket kan resultera att det finns en lite mängd fett kvar i röret och slangmontaget. Det rekommenderas att rensa verktyget med det fettvarumärke som skall användas före första användning.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och törna pbara bestämmelser.

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada, och and ALLTID korrekt handställning, så som visas. WARNING: För att minska risken för allvarlig personskada, half ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering kräver en hand på den flexibla slangens säkerhetsskydd på fjädern 8 och den andra handen på handtaget 3 såsom visas.

Använda fettsprutan (Bild A)

WARNING: För att minska risken för allvarliga på enskador skall alltid ett grepp hållas på handtaget när fettsprutan används eller slangen fästs på fästena.

För att hantera fettsprutan, håll fettsprutan i handtaget 3, eller placera den på en stabil yta upprätt på dess gummifötter 18 medan ett grepp behålls i handtaget. Håll den flexibla slangen i säkerhetsskyddet får slangfjädern 8, anslut den flexibla slangen fettkoppling 9 eller andra lämpliga kopplingar på fettfästet för att fyllas. Tryck försiktigt på den variabla hastighetsavtryckaren för att påbörja fyllnadsprocessen. När korrekt mängd fett har fyllts på, släpp avtryckare och ta bort kopplingen från fettfästet. Om kopplingen inte lossnar, kan det finns kvarvarande tryck i ledningen. Flytta kopplingen från sida till sida kan lätta det kvarvarande trycket så att den kan tas bort från kopplingen. Om kopplingen läcker mycket eller inte sitter kvar på fettfästet bör den bytas.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan norr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VARNING: Använd aldrig lösningsmedel eller andra kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Rengöring av kontaminering från fettsprutan

Rengöring av kontaminering från kontrollventilen (Bild L)

Om fettsprutan inte kan spruta ut fett, kontrollera om ventilen 25 behöver rengöras.

1. Ta bort kontrollventilens plugg 28, sedan skivan 31, fjädern 30 och kontrollera ventilkulan 29.
2. Rengör kulan 29 och kontrollera ventilområdet i huvudgjutgodset.
3. Sätt tillbaka kulan 29, fjädern 30 och skivan 31.
4. När allt fett är rengjort från området, sätt tillbaka kontrollventilens plugg 28.

Rengöring av kontaminering från filtret (Bild A, G, M)

Om fettsprutan inte kan spruta ut fett, rengör filtret 22.

NOTERA: Om det fortfarande finns fett i röret, öppna luftningsventilen innan du drar i rörhandtaget.

SVENSKA

1. Dra ut fettrörets handtag 12 så längt som det går fäst sedan fettrörets stång 13 i behållaröppningen 15 genom att flytta stängen åt sidan. Se till att stängen är säkert placerad i öppningen för att förhindra att den kopplas ifrån.
2. Skruva loss fettrörmontaget 14 från fettsprutan och ta bort den.
3. Använd en smal platt skruvmejsel eller något spetsig, poppa försiktigt ut filtret.
4. Torka av filtret med en mjuk trasa. Om filtret fortfarande har skärp kvar efter avtorkandet, kan en mjuk borste eller en pensel användas.

När det är rent, sätt tillbaka filtret i det runda spåret, se till att den sitter helt i och sätt tillbaka fettrörsmontaget på fettsprutan.

Valfria tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds o DEWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttras korrekt.

Felsökning

Problem Möjlig orsak Möjlig lösning
Kan inte dra tillbaka stängen Vakuum har byggts upp Skruva loss luftningsventilen och frigör vakuumet.
Kan inte skjuta stängen framåt Tryck har byggts upp Skruva loss luftningsventilen för att frigöra trycket.
	Stängen är fortfarande anslutet till kolven Vrid fettrörets handtag 90 grader för att lossa den.
Inget fett när avtryckaren trycks in Fettröret är tomt Lägg till fett.
	Luftfickor i fettröret Se Tömma luftfickor.
	Kontrollera om ventilen är igensatt Se Rengöra kontaminering från kontrollventilen.
	Filtret är igensatt Se Rengör kontamineringen från filtret.
Fett visas i säkerhetsventilen	Zerkfästen är blockerat	Koppla loss kopplingen från fästet, rengör zerkfästet och smörj vägen.
Motorn körs inte när avtryckaren trycks in	Batteri	Se till att batteriet är fulladdat.
Fett läcker ut på baksidan av fettröret	Gummipackningen är flippad i fel riktning	Se Förbered fettsprutan för sugning och fyllning av fyllnadspump.

KABLOSUZ GRES TABANCASI DCGG571

Tebrikler!
