DCGG571 - Compressore DEWALT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa per grasso senza fili
Marca	DeWalt
Modello	DCGG571
Tensione nominale	18 V DC
Tipo di batteria	Li-Ion (compatibile con le batterie DeWalt 18V)
Pressione massima in uscita	69 MPa (690 bar)
Portata	147,87 ml/min
Grasso compatibile	Fino a NLGI #2
Capacità del serbatoio	453 g (sfuso) o cartuccia da 400 g
Lunghezza del tubo flessibile	107 cm
Peso (senza batteria)	3,63 kg
Lampada da lavoro integrata	Sì, con interruttore
Variatore di velocità	Sì, grilletto proporzionale
Valvola di scarico	Sì, regolata a 69 MPa
Pulsante di bloccaggio	Sì, sicurezza
Certificazione CE	Sì (2006/42/CE, EN60745)
Manutenzione	Pulizia del filtro e della valvola di controllo
Contenuto della confezione	Pompa, caricabatterie, batteria/e a seconda del modello, manuale

Domande frequenti - DCGG571 DEWALT

Come installare una cartuccia di grasso nella pompa DeWalt DCGG571?

Tirare la maniglia del tubo del grasso fino al finecorsa e bloccare l'asta nella fessura di ritenzione. Svitare l'insieme del tubo del grasso. Rimuovere il tappo di plastica dalla cartuccia, inserirla nel tubo (estremità aperta per prima). Rimuovere la guarnizione dall'altra estremità. Riavvitare il tubo sulla pompa. Rilasciare l'asta e spingerla delicatamente. Sfiatare l'aria tramite il tappo di scarico se necessario.

Quale pressione massima può erogare la pompa per grasso DCGG571?

La pressione massima in uscita è di 69 MPa (690 bar). La valvola di scarico è regolata in fabbrica per rilasciare la pressione al di sopra di questo valore.

Quale tipo di grasso utilizzare con la DCGG571?

Utilizzare grassi fino alla classe NLGI #2. Utilizzare solo i grassi raccomandati nel manuale per evitare di danneggiare l'utensile.

Come eliminare le sacche d'aria nel tubo del grasso?

Svitare leggermente il tappo di scarico finché l'aria non esce, quindi riavvitare. Azionare il grilletto per 10-20 secondi. Se non esce grasso, ripetere l'operazione.

Quali batterie sono compatibili con la pompa DCGG571?

Tutte le batterie DeWalt 18V Li-Ion, in particolare i modelli DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Utilizzare solo caricabatterie DeWalt.

Come pulire la valvola di controllo se la pompa non eroga più grasso?

Rimuovere il tappo della valvola di controllo, quindi il disco, la molla e la sfera. Pulire la sfera e l'alloggiamento con un panno. Rimontare in ordine inverso. Assicurarsi che la sfera sia pulita prima di reinstallare.

La lampada da lavoro non si accende, cosa fare?

Verificare che l'interruttore della lampada sia in posizione ON. La lampada si accende solo quando il grilletto è premuto. Se l'interruttore è su OFF, la lampada non si accenderà. Se il problema persiste, contattare il servizio di assistenza.

Come riempire la pompa da un contenitore di grasso sfuso?

Preparare la guarnizione in gomma capovolgendola (lato coppa in avanti). Posizionare l'estremità aperta del tubo nel contenitore, tirare lentamente la maniglia per aspirare il grasso. Bloccare l'asta, rimuovere il tubo, pulire l'eccesso, quindi riavvitare. Sfiatare l'aria successivamente.

Quali sono le importanti istruzioni di sicurezza durante l'uso?

Indossare guanti e occhiali protettivi. Non dirigere mai l'uscita verso sé stessi o altri. La pressione può iniettare grasso sotto la pelle (consultare un medico). Tenere una mano sulla maniglia e l'altra sulla molla del tubo flessibile. Bloccare il grilletto durante il trasporto.

Come mantenere il filtro della pompa per grasso?

Se la pompa non eroga più, pulire il filtro situato all'interno del tubo. Tirare la maniglia e bloccare l'asta. Svitare il tubo. Utilizzare un piccolo cacciavite per far saltare il filtro. Pulirlo con un panno morbido. Reinserirlo correttamente nel suo alloggiamento.

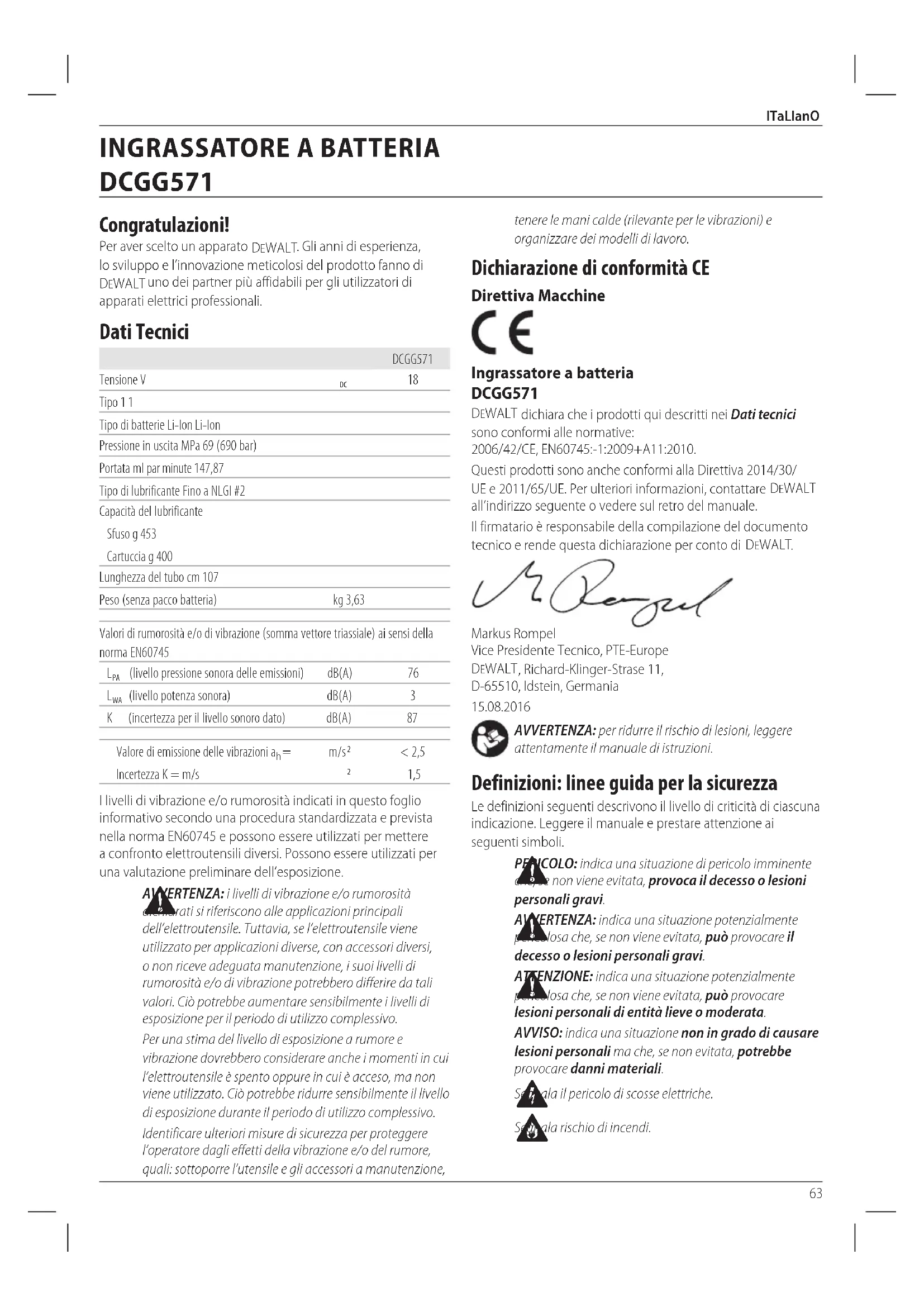

MANUALE UTENTE DCGG571 DEWALT

Italiano (tradotto dalle istruzioni originali) 63

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCGG571
Tensione V	DC	18
Tipo 1 1
Tipo di batterie Li-Ion Li-Ion
Pressione in uscita MPa 69 (690 bar)
Portata ml par minute 147,87
Tipo di lubrificante Fino a NLGI #2
Capacità del lubrificante
Sfuso g 453
Cartuccia g 400
Lunghezza del tubo cm 107
Peso (senza pacco batteria)	kg 3,63

Valori di rumorosità e/o di vibrazione (somma vettore triassiale) ai sensi della norma EN60745

L_PA (livello pressione sonora delle emissioni)	dB(A)	76
L_WA (livello potenza sonora)	dB(A)	3
K (incertezza per il livello sonoro dato)	dB(A)	87
Valore di emissione delle vibrazioni a_h =	m/s2	< 2,5
Incertezza K = m/s	2	1,5

I livelli di vibrazione e/o rumorosità indicati in questo foglio informativo secondo una procedura standardizzata e prevista nella norma EN60745 e possono essere utilizzati per mettere a confronto elettroutensili diversi. Possono essere utilizzati per una valutazione preliminare dell'esposizione.

AVERTENZA: i livelli di vibrazione e/o rumorosità categori si riferiscono alle applicazioni principali dell'elettroutensile. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni diverse, con accessori diversi, o non riceve adeguata manutenzione, i suoi livelli di rumorosità e/o di vibrazione potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo. Per una stima del livello di esposizione a rumore e vibrazione dovrebbero considerare anche i momenti in cui l'elettroutensile è spento oppure in cui è acceso, ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo. Identificare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti della vibrazione e/o del rumore, quali: sottoporre l'utensile e gli accessori a manutenzione,

tenere le mani calde (rilevante per le vibrazioni) e organizzare dei modelli di lavoro.

Dichiarazione di conformità CE

Direttiva Macchine

Ingrassatore a batteria DCGG571

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN60745:-1:2009+A11:2010.

Questi prodotti sono anche conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel

Markus Rompel

Vice Presidente Tecnico, PTE-Europe

DEWALT, Richard-Klinger-Strase 11,

D-65510, Idstein, Germania

15.08.2016

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AV KERTENZA: indica una situazione potenzialmente perce losa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se riala il pericolo di scosse elettriche.

Se ala rischio di incendi.

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	DC	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Codice data 201811475B o successivo
**Codice data 201536 o successivo

Avvertenze generali di sicurezza per apparati elettrici

AVERTENZA: leggere attentamente tutte le avertenze, istruzioni, illustrazioni e specifiche

fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.

c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il

dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.

d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere i capelli e gli indumenti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.
d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

6) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

Ulteriori istruzioni di sicurezza specifiche per gli ingrassatori

- Parti dell'apparato o dell'assemblaggio del tubo possono spezzarsi o fratturarsi a causa della pressione elevata. Potrebbe verificarsi il rischio di lesioni gravi. Prima dell'uso, ispezionare sempre l'apparato e l'assemblaggio del tubo per verificare la presenza di danni o usura. Non utilizzare mai se una parte qualsiasi dell'utensile è danneggiata o usurata.

- Utilizzare esclusivamente tubi flessibili APPROVATI DA DEWALT. Tenere il tubo esclusivamente per la protezione a molla di sicurezza del tubo flessibile per evitare gravi lesioni personali.

- Se il tubo si attorciglia o è danneggiato, potrebbe verificarsi una rottura che potrebbe provocare lesioni gravi. Sostituire il tubo al primo segnale di usura, attorcigliamento o danni.

- Utilizzare esclusivamente il lubrificante consigliato nel presente manuale (consultare Dati tecnici).

- Per ridurre il rischio di gravi lesioni personali, non utilizzare l'ingrassatore attorno a o su componenti in movimento, meccanismi o apparecchiature in funzione.

- Le prese d'aria spesso coprono le parti mobili e devono essere evitate. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

AVERTENZA: rischio di iniezione o lesioni gravi. La reclassa dei componenti può iniettare il lubrificante nella pelle o negli occhi, provocando lesioni gravi o infezioni. Non trattare come un semplice taglio. Rivolgersi immediatamente a un medico.

AVVERTENZA: l'uscita può essere a pressione elevata. Non puntare lo scarico verso di sé o altre persone.

AVERTENZA: l'ingrassatore può generare una presione elevata fino a 69 MPa (690 bar). Indossare sempre guanti durante l'uso. Tenere le mani lontano dalla parte in gomma esposta del tubo.

AVVERTENZA: i lubrificanti possono essere materiali in unmabili. Non esporre a fiamma o fonti di calore. Seguire tutte le avvertenze e le istruzioni del produttore del lubrificante.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

- Rischio di lesioni personali causati da schegge volanti.

• Rischio di bruciature causate da parti che si arroventano durante la lavorazione.
• Rischio di lesioni personali causate dall'utilizzo prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1 mm ^2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AIVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di condente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di l'idi, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per essicurarsi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
  • Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.
• Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.
• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.
• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.
• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  • Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare

di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

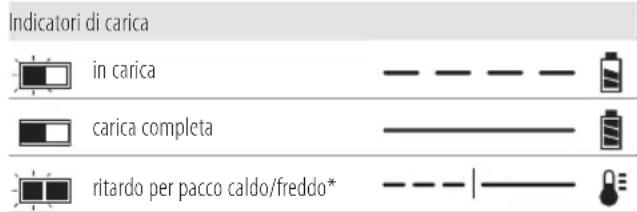

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 16 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 17 sul pacco batteria.

NOTA: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria.

Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda.

ITALIANO

Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

- Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.

• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non immagazzinare o non utilizzare l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supera 40 °C (come nei capannoni o nelle costruzioni metalliche in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria incendiare se esposto a scintilla o a fiamma.

AIVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AIVERTENZA: pericolo d'incendio. Non conservare o transportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AVERTENZA: pericolo d'incendio. Il trasporto delle batteria due può causare incendi se i terminali della batteria

entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT ^™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT ^T/V , la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più

basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare

3 x 36 Wh, ovvero 3 batterie di 36 Wh ciascuna.

Esempio di marcatura sull'etichetta d'uso e trasporto

La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vederei Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

ITaLlanO

Caricare i pacchi batteriaDEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo batterie

Il modello DCGG571 funziona con batterie da 18 volt.

Questi pacchi batteria possono essere utilizzati: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Fare riferimento a

Dati Tecnici per ulteriori informazioni.

Contenuto della confezione

La confezione contiene:

1 Ingrassatore

1 Caricabatteria

1 Pacco batteria Li-Ion (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelli)
2 Pacchi batteria Li-Ion (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelli)
3 Pacchi batteria Li-Ion (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelli)
1 Manuale di istruzioni

nOTa: I pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth®.

nOTa: il marchio Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e l'utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Verificare eventuali danni all'apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Posizione del Codice Data (Fig. A)

Il codice data 34, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2019 XX XX

Anno di fabbricazione

Descrizione (Fig. A, E)

AVERTENZA: non modificare l'apparato o alcuna parte di esse. Si possono causare danni o lesioni personali.

Fig. a

1 Interruttore a velocità variabile
2 Pulsante di blocco
3 Impugnatura
4 Torcia LED
5 Pulsante della torcia LED
6 Coperchio superiore
7 Tubo flessibile
8 Protezione della molla di sicurezza del tubo flessibile
9 Giunto del tubo flessibile
10 Tubo del lubrificante
11 Coperchio del tubo del lubrificante
12 Impugnatura del tubo del lubrificante
13 Asta del tubo del lubrificante
14 Assemblaggio del tubo del lubrificante

15 Scanalatura di fissaggio
16 Batteria
17 Pulsante di rilascio della batteria
18 Piedi in gomma
19 Fascetta stringitubo
20 Supporto per bretella
21 Fori della fascetta della bretella
22 Filtro

Fig. E

23 Valvola di scarico della pressione
24 Valvola di spurgo
25 Valvola di controllo
26 Porta di riempimento NPT 1/8"
27 Spina della porta di riempimento NPT 1/8"

Utilizzo Previsto

Questo ingrassatore è progettato per l'erogazione professionale di lubrificante.

nOn utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili.

Questo ingrassatore è un apparato elettrico professionale.

nOn PERMETTERE ai bambini di avvicinarsi all'apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

- Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Torcia LED (Fig. A, C)

È presente una torcia LED 4 sul coperchio superiore 6. La torcia si attiva quando viene premuto l'interruttore di azionamento e quando il pulsante della torcia LED 5 si trova in posizione ON. Quando il pulsante della torcia LED si trova in posizione OFF, la torcia LED non si accende quando viene premuto il grilletto. La torcia si spegnerà automaticamente 20 secondi dopo che viene rilasciato l'interruttore di azionamento. Se l'interruttore di azionamento rimane premuto, la torcia rimarrà accesa.

nOTa: la torcia è intesa per la superficie immediata di lavoro e non deve essere usata come torcia per illuminazione.

Interruttore a velocità variabile (Fig. A, D)

Pulsante di blocco e interruttore di azionamento

L'ingrassatore è munito di un pulsante di blocco 2.

Per bloccare l'interruttore di azionamento, premere il pulsante di blocco come mostrato in Figura D. Bloccare sempre l'interruttore di azionamento 1 durante il trasporto o la conservazione dell'apparato per eliminare la possibilità di avvii accidentali. Il pulsante di blocco è di colore rosso per indicare quando l'interruttore è in posizione di sblocco.

Per sbloccare l'interruttore di azionamento, premere il pulsante di blocco come mostrato in Figura D. Premere l'interruttore di azionamento per accendere il motore. Rilasciando l'interruttore di azionamento, il motore si spegne.

nOTa: L'interruttore a velocità variabile conferisce una maggiore versatilità. Maggiore è la pressione esercitata sull'interruttore di azionamento, maggiore è l'uscita di lubrificante.

AVVERTENZA: questo apparato non prevede il blocco di interruttore di azionamento in posizione ON e non deve essere bloccato su ON con nessun altro metodo.

Valvola di scarico della pressione (Fig. E)

La valvola di scarico della pressione 23 è impostata alla fabbrica per scaricare la pressione al di sopra di 69 MPa (690 bar). La fuoriuscita di lubrificante dalla valvola di scarico della pressione indica un intasamento nel raccordo, nel tubo o nel cuscinetto. Una qualsiasi di queste condizioni deve essere corretta prima di procedere.

AVERTENZA: l'ingrassatore può generare una pressione elevata. Non rimuovere né manomettere la valvola di scarico della pressione. Potrebbero verificarsi gravi.

Bretella (Fig. A)

L'ingrassatore è dotato di una bretella. Agganciare le fascette della bretella negli appositi fori 21 situati sul supporto della bretella 20.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AWERTENZA: utilizzare esclusivamente pacchi batteria e a batterie DFWALT.

Inserimento e rimozione del gruppo batterie dall'apparato (Fig. F)

nOTa: per risultati ottimali, assicurarsi che il pacco batteria 16 sia completamente carico.

Per installare il pacco batteria nell'impugnatura dell'apparato

1. Allineare il pacco batteria 16 alle guide all'interno dell'impugnatura dell'apparato (Fig. F).

2. Farlo scorrere nell'impugnatura finché il pacco batteria non è saldamente posizionato nell'apparato e assicurarsi che non si disinnesti.

Per rimuovere il pacco batteria dall'apparato

1. Premere il pulsante di rilascio della batteria 17 ed estrarre il pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descritto nella sezione caricabatteria di questo manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. F)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 32. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del carburante non si illumina e sarà necessario ricaricare la batteria.

nOTa: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Inserimento di una cartuccia di lubrificante (Fig. A, E, G)

1. Estrarre l'impugnatura del tubo del lubrificante 12 tirandola fino in fondo, quindi fissare l'asta del tubo del lubrificante 13 nella scanalatura di fissaggio 15 spostando l'asta di lato. Assicurarsi che l'asta sia posizionata in modo sicuro nella scanalatura per evitarne il distacco.
2. Svitare l'assemblaggio del tubo del lubrificante 14 dall'ingrassatore.
3. Rimuovere il coperchio di plastica dalla cartuccia del lubrificante, quindi inserire la cartuccia, con l'estremità aperta prima, nel tubo del lubrificante 10.
4. Rimuovere la tenuta dall'altra estremità della cartuccia del lubrificante.
5. Far passare l'assemblaggio del tubo del lubrificante 14 nuovamente nell'ingrassatore e avvitarlo in modo sicuro.
6. Rilasciare l'asta del tubo del lubrificante 13 dalla scanalatura di fissaggio 15 e premerla lentamente di nuovo nel tubo.
7. Utilizzare la valvola di spurgo (24, Fig. E) per far uscire l'eventuale aria residua intrappolata nella cartuccia. Consultare Spurgo delle tasche d'aria.

IMPORTanTE: L'ingrassatore perderà il proprio adescamento se sono presenti tasche d'aria nel lubrificante.

Rimozione della cartuccia di lubrificante vuota (Fig. A)

1. Estrarre l'impugnatura del tubo del lubrificante 12 tirandola fino in fondo, quindi fissare l'asta del tubo del lubrificante 13 nella scanalatura di fissaggio 15 spostando

ITALIANO

l'asta di lato. Assicurarsi che l'asta sia posizionata in modo sicuro nella scanalatura per evitarne il distacco.

1. Svitare l'assemblaggio del tubo del lubrificante 14 dall'ingrassatore e rimuovere.
2. Rilasciare delicatamente l'impugnatura del tubo del lubrificante 12 per espellere la cartuccia vuota dal tubo del lubrificante.

Riempimento dell'ingrassatore da un contenitore sfuso (Fig. A, G–J)

Preparazione dell'ingrassatore per il riempimento ad aspirazione e con la pompa di rifornimento (Fig. A, H)

NOTA: assicurare di svuotare tutto il lubrificante dall'ingrassatore prima di iniziare questa procedura.

1. Svitare il tubo del lubrificante 10 dall'assemblaggio dell'ingrassatore 14.
2. Svitare il coperchio del tubo del lubrificante 11 dal tubo del lubrificante 10 ed estrarre l'asta del lubrificante 13.
3. Servendosi del pollice e dell'indice, ribaltare la tenuta in gomma 33 dalla parte posteriore a quella anteriore. Fare riferimento alla Figura H.

NOTA: la tenuta assomiglia a una coppa che deve aprirsi verso il coperchio superiore (6, Fig. A) una volta pronta per l'aspirazione e il riempimento della pompa di rifornimento.

1. Reinserire l'asta del tubo del lubrificante 13 nel tubo del lubrificante 10.

Riempimento ad aspirazione da un contenitore sfuso (Fig. A, E, G, I)

1. Posizionare l'estremità aperta dell'assemblaggio del tubo del lubrificante nel lubrificante sfuso.
2. Tirare lentamente indietro l'impugnatura del tubo del lubrificante 12 per aspirare il lubrificante nell'ingrassatore.

NOTA: assicurarsi di tenere l'estremità aperta dell'assemblaggio del tubo del lubrificante a una profondità sufficiente nel lubrificante da impedire la formazione di tasche d'aria nel tubo del lubrificante.

1. Quando l'asta del tubo del lubrificante 13 è completamente estesa, fissarla nella scanalatura di fissaggio 15
2. Rimuovere il tubo dell'ingrassatore dal lubrificante sfuso ed eliminare il lubrificante in eccesso.
3. Riavvitare l'assemblaggio del tubo del lubrificante 14 nell'ingrassatore.
4. Rilasciare l'asta del tubo del lubrificante 13 dalla scanalatura di fissaggio 15 e premerla lentamente di nuovo nel tubo.
5. Utilizzare la valvola di spurgo (24, Fig. E) per far uscire l'eventuale aria residua intrappolata nella cartuccia. Consultare Spurgo delle tasche d'aria.

Riempimento della pompa di rifornimento da un contenitore sfuso (Fig. A, E, G, I)

Questo apparato è munito di una porta di riempimento NPT 1/8" (26, Fig. E) per fissare un attacco di riempimento a bassa pressione sull'unità.

AVKERTENZA: non far mai passare un attacco ad una pressione sulla porta di riempimento NPT 1/8" dell'ingrassatore. Potrebbero verificarsi lesioni gravi a causa della pressione eccessiva. Utilizzare esclusivamente giunti a bassa pressione.

ATTENZIONE: il caricatore della pompa di rifornimento a collegarsi correttamente alla porta NPT 1/8" dell'ingrassatore. La pompa di rifornimento potrebbe non funzionare se i componenti non sono compatibili.

Installazione dell'attacco a bassa pressione (non in dotazione con l'apparato)

1. Far passare l'assemblaggio del tubo del lubrificante 14 nuovamente nell'ingrassatore e avvitarlo in modo sicuro.
2. Estrarre l'impugnatura del tubo del lubrificante 12 tirandola fino in fondo, quindi fissare l'asta del tubo del lubrificante 13 nella scanalatura di fissaggio 15 spostando l'asta di lato. Assicurarsi che l'asta sia posizionata in modo sicuro nella scanalatura per evitarne il distacco.
3. Rimuovere la spina della porta di riempimento NPT 1/8" 27 dalla porta di riempimento.
4. Far passare l'attacco a bassa pressione appropriato sulla porta di riempimento NPT 1/8" 26.
5. Rilasciare l'asta del tubo del lubrificante 13 dalla scanalatura di fissaggio 15 e premerla lentamente di nuovo nel tubo.
6. Utilizzare la valvola di spurgo 24 per far uscire l'eventuale aria residua intrappolata nella cartuccia. Consultare Spurgo delle tasche d'aria.

Riempimento dell'apparato dalla pompa di rifornimento a bassa pressione (Fig. A, J)

1. Tirare lentamente indietro l'impugnatura del tubo di lubrificante e ruotare l'asta finché non è fissa in posizione. NOTA: non bloccare l'asta nella scanalatura di fissaggio 15.
2. Collegare il raccordo a bassa pressione sull'ingrassatore al raccordo a bassa pressione appropriato sulla pompa di rifornimento. Questi raccordi NON si bloccano insieme. Questo impedisce il sovrariempimento della cartuccia dell'ingrassatore.
3. Riempire finché l'asta non viene spinta fuori dal tubo del lubrificante di circa 20 cm. Non riempire eccessivamente. Se l'asta non si muove durante il processo di riempimento, fermarsi. Questo indica che l'asta non è collegata allo stantuffo ed è necessario ripetere il primo passaggio prima di procedere.
4. Ruotare l'asta per rilasciare e rispingere attentamente l'asta nel tubo del lubrificante.
5. Utilizzare la valvola di spurgo 24 per far uscire l'eventuale aria residua intrappolata nella cartuccia. Consultare Spurgo delle tasche d'aria.

Spurgo delle tasche d'aria (Fig. A, E)

IMPORTANTE: la presenza di tasche d'aria nel lubrificante può causare la perdita dell'adescamento dell'ingrassatore. Eliminare le tasche d'aria dopo ciascun riempimento o se l'ingrassatore non pompa il lubrificante:

1. Svitare la valvola di sfogo 24 senza rimuoverla, finché tutta l'aria non sarà fuoriuscita.

2. Serrare la valvola di spurgo 24.

3. Rimuovere il coperchio dal tubo flessibile 7 quindi premere l'interruttore a velocità variabile 1 per 10–20 secondi.
4. Se il lubrificante non scorre attraverso il tubo, ripetere dalla procedura 1.

NOTA: questo apparato è stato testato in fabbrica, pertanto potrebbe rimanere una minima quantità di lubrificante residuo nel tubo del lubrificante e nell'assemblaggio del tubo. Si consiglia di effettuare lo spurgo dell'apparato con la marca di lubrificante da utilizzare prima di iniziare ad utilizzarlo.

FUNZIONAMENTO

Istruzioni per l'uso

AVKERTENZA: osservare sempre le istruzioni di sicurezza e che normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Corretto posizionamento delle mani (Fig. A, K)

AVKERTENZA: per ridurre il rischio di lesioni personali gli, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVERTENZA: per ridurre il rischio di lesioni personali gli, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvvisie.

La posizione corretta delle mani richiede una mano sulla protezione a molla di sicurezza del tubo flessibile 8 e l'altra mano sull'impugnatura 3 come mostrato.

Utilizzo dell'ingrassatore (Fig. A)

AVERTENZA: per ridurre il rischio di gravi i e i personali, mantenere sempre una presa sull'impugnatura durante l'utilizzo dell'ingrassatore o il posizionamento del tubo sui raccordi.

Per mettere in funzione l'ingrassatore, tenerlo per l'impugnatura 3, o posizionarlo su una superficie stabile in posizione verticale sui suoi piedini in gomma 18 mantenendo la presa sull'impugnatura. Tenendo il tubo per la protezione a molla di sicurezza del tubo flessibile 8, collegare l'attacco del lubrificante del tubo flessibile 9 o un altro attacco di lubrificante appropriato sul raccordo del lubrificante da riempire. Premere attentamente l'interruttore a velocità variabile per iniziare la procedura di riempimento. Una volta erogata la quantità corretta di lubrificante, rilasciare il grilletto e rimuovere l'attacco dal raccordo del lubrificante. Se l'attacco non si sgancia, è possibile che vi sia ancora della pressione residua nel tubo. Muovendo l'attacco da un lato all'altro è possibile scaricare la pressione residua in modo da consentire la rimozione dall'attacco. In caso di perdita eccessiva o mancata tenuta dell'attacco al raccordo del lubrificante, è necessario sostituirlo.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento a sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti dei imici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pulizia degli agenti contaminanti dall'ingrassatore

Pulizia degli agenti contaminanti dalla valvola di controllo (Fig. L)

In caso di mancata erogazione del lubrificante dall'ingrassatore, è necessario pulire la valvola di controllo 25.

1. Rimuovere la spina della valvola di controllo 28, quindi il disco 31, la molla 30 e la sfera della valvola di controllo 29.
2. Pulire la sfera 29 e l'area della valvola di controllo nel corpo principale.
3. Reinserire la sfera 29, la molla 30, e quindi il disco 31.
4. Dopo aver pulito tutto il lubrificante dall'area, reinserire la presa della valvola di controllo 28.

Pulizia degli agenti contaminanti dal filtro (Fig. A, G, M) In caso di mancata erogazione del lubrificante dall'ingrassatore, pulire il filtro 22.

NOTA: se è ancora presente del lubrificante nel tubo, aprire la valvola di spurgo prima di tirare l'impugnatura del tubo.

1. Estrarre l'impugnatura del tubo del lubrificante 12 tirandola fino in fondo, quindi fissare l'asta del tubo del lubrificante 13 nella scanalatura di fissaggio 15 spostando

ITALIANO

l'asta di lato. Assicurarsi che l'asta sia posizionata in modo sicuro nella scanalatura per evitarne il distacco.

1. Svitare l'assemblaggio del tubo del lubrificante 14 dall'ingrassatore e rimuovere.
2. Estrarre attentamente il filtro con un cacciavite a testa piatta o uno stuzzicadenti.
3. Pulire il filtro con un panno morbido. Se sono ancora presenti detriti dopo la pulizia del filtro, utilizzare una spazzola morbida o un tampone.
4. Una volta pulito, reinserire il filtro nella scanalatura rotonda, assicurando che sia fisso in posizione, e rimontare l'assemblaggio del tubo del lubrificante all'ingrassatore.

Accessori su richiesta

AVERTENZA: su questo prodotto sono stati collaudati se come gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono

essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare il pacco batteria completamente, quindi rimuoverlo dalla radio.
• Le batteria agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

Ricerca guasti

Problema Causa possibile Soluzione possibile
Impossibile tirare indietro l'asta Accumulo di vuoto Svitare la valvola di spurgo per rilasciare il vuoto.
Impossibile spingere l'asta in avanti Accumulo di pressione Svitare la valvola di spurgo per rilasciare la pressione.
		L'asta è ancora collegata allo stantuffo Ruotare l'impugnatura del tubo del lubrificante di 90° per disinnestarla.
Lubrificante assente quando si tira il grilletto Il tubo del lubrificante è vuoto Aggiungere lubrificante.
		Tasche d'aria nel tubo del lubrificante Consultare Spurgo delle tasche d'aria.
		La valvola di controllo è ostruita Consultare Pulizia degli agenti contaminanti dalla valvola di controllo.
		Il filtro è ostruito Consultare Pulizia degli agenti contaminanti dal filtro.
Compare del grasso nella valvola di scarico		L'ingrassatore a sfera è ostruito Scollegare l'attacco dal raccordo, pulire l'ingrassatore a sfera e il percorso del lubrificante.
Il motore non funziona quando si preme il grilletto		Batteria Assicurarsi che la batteria sia completamente carica.
Il lubrificante fuoriesce dal retro del tubo del lubrificante		La tenuta in gomma è girata nella direzione errata Consultare Preparazione dell'ingrassatore per il riempimento ad aspirazione e con la pompa di rifornimento.

SNOERLOOS SMEERPISTOOL DCGG571
