MANUALE UTENTE DCC1018 DEWALT

Italiano (tradotto dalle istruzioni originali) 75

Compressore d'aria portatile a batteria da 10 l 18 V DCC1018

Congratulazioni!

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

			DCC1018
Tensione V		cc	18
Tipo 1
Tipo di batteria loni di litio
Capacità del serbatoio dell'aria Litri 10
Pressione di attacco appross. bar 6,9
Pressione di stacco appross.	Pacco batteriada 18 V:	bar 8,6
	Pacco batteriada 18V/54 V:	bar 9,6
Spostamento d'aria l/min 48
Portata d'aria 7 bar l/min 31
Tipo di fusibile Ritardo temporale
Pressione regolata nominale(appross.)	Pacco batteriada 18 V:	bar	0–8,6
	Pacco batteriada 18V/54 V:	bar	0–9,6
Giri del motore al minuto			3400
Tipo di raccordo rapido			Raccordo a innestorapido universale da1/4" UE
Tipo di pompa			Senza olio
Peso (senza pacco batteria)		kg	11,3
Valori di rumore secondo la norma EN1012-1 (EN ISO 2151:2008)
L_PA (livello pressione sonora delle emissioni)		dB(A)	79,1
K (incertezza per il livello sonoro dato)		dB(A)	0,9

I livelli di vibrazione e/o rumore indicati in questa scheda informativa sono stati misurati secondo una procedura standardizzata prevista dalla norma EN1012-1 (EN ISO 2151:2008) e possono essere utilizzati per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione.

AVERTENZA: i livelli di emissione di vibrazione e/o rumore dichiarati si riferiscono alle applicazioni principali della macchina. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni o con accessori diversi o se non è sottoposta a una manutenzione adeguata, i suoi livelli di rumore e/o di vibrazione potrebbero differire da tali

valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo. Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte l'elettroutensile viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo. Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti della vibrazione e/o del rumore, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alla vibrazione) e prevedere l'organizzazione di modelli di lavoro.

Dichiarazione di conformità CE

Direttiva macchine

CE

Compressore d'aria portatile a batteria da 10 l 18 V DCC1018

DEWALT dichiara che questi prodotti, i cui parametri sono indicati nella sezione "Dati tecnici", sono conformi alle seguenti norme:

Direttive CE 2006/42/CE, EN62841-1:2010, EN 62841-1:2015. 2000/14/CE, Compressori <15 kW, Allegato VI

DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stoccarda (Germania).

Sede dell'organismo di certificazione, Dinnendahlstr. 9, 44809 Bochum, Germania

ID organismo notificato: 0158

LWA (livello di potenza sonora misurato) dB 92

LWA (livello di potenza sonora garantito) dB 93

Inoltre, questi prodotti sono conformi alle Direttive 2014/30/UE e 2011/65/UE.

Per maggiori informazioni, contattare DEWALT all'indirizzo indicato di seguito o consultare l'ultima di copertina del manuale.

Il firmatario è responsabile della redazione di questo documento tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel

Markus Rompel

Vicepresidente Engineering, PTE-Europe

*Codice data 201811475B o successivo
**Codice data 201536 o successivo
***Questa matrice è solo indicativa; i tempi variano a seconda della temperatura e delle condizioni della batteria.

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente perteolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

So it ala il pericolo di scosse elettriche.

So, ala rischio di incendi.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

AVKERTENZA: leggere attentamente tutte le a stenze, istruzioni, illustrazioni e specifiche

fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo

è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affiliati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

Uso e Manutenzione Della Batteria

a) Ricaricare l'apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteria differente.
b) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L'utilizzo di ogni altro pacco batteria crea rischio di lesioni e d'incendio.
c) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che

possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o un incendio.

d) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni o ustioni.
e) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un'esplosione o un incendio.
f) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L'esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un'esplosione.
g) Seguire tutte le istruzioni per la carica e non caricare la batteria o l'utensile a una temperatura che non rientri nell'intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell'intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d'incendio.

Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.
b) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenza autorizzati.

ISTRUZIONI DI SICUREZZA

Importanti istruzioni di sicurezza per l'uso del compressore

AVERTENZA: L'USO IMPROPRIQ O NON SICURO DEL COMPRESSORE POTREBBE CAUSARE MORTE O GRAVI LESIONI PERSONALI. PER EVITARE QUESTI RISCHI, SEGUIRE QUESTE ISTRUZIONI DI SICUREZZA DI BASE.

LEGGERE TUTTE LE ISTRUZIONI

1. NON TOCCARE MAI LE PARTI IN MOVIMENTO. Non avvicinare mai le mani, le dita o altre parti del corpo alle parti in movimento del compressore.

2. NON UTILIZZARE MAI IL COMPRESSORE SENZA TUTTE LE PROTEZIONI MONTATE. Non usare mai questo compressore senza tutte le protezioni o i dispositivi di sicurezza al loro posto e correttamente funzionanti. Se un intervento di manutenzione o riparazione richiede la rimozione di una protezione o di un dispositivo di sicurezza, assicurarsi che questi siano risistemati al loro posto prima di utilizzare nuovamente il compressore.

3. INDOSSARE SEMPRE UN DISPOSITIVO DI PROTEZIONE PER GLI OCCHI. Indossare sempre degli occhiali di sicurezza a mascherina o altri dispositivi di protezione per gli occhi equivalenti. Non puntare mai l'aria compressa verso qualcuno o qualsiasi parte del corpo.

4. PROTEGGERSI DALLE SCOSSE ELETTRICHE. Evitare il contatto con superfici collegate a terra, quali tubature, termosifoni, forni e celle frigorifere. Non usare mai il compressore in ambienti umidi o bagnati. Non esporre mai il compressore agli agenti atmosferici.
5. SCOLLEGARE IL COMPRESSORE QUANDO NON È IN USO. Scollegare sempre il compressore dall'alimentazione elettrica e scaricare completamente l'aria compressa dal serbatoio prima di effettuare qualsiasi intervento di riparazione, ispezione, manutenzione, pulizia, sostituzione o controllo di qualsiasi parte.
6. EVITARE L'AVVIAMENTO INVOLONTARIO. Non trasportare il compressore per lunghe distanze, a bordo di un veicolo o in situazioni potenzialmente pericolose, come ad esempio su una scala a pioli o su un'impalcatura mentre è collegato alla rispettiva sorgente di alimentazione oppure se il serbatoio dell'aria è pieno di aria compressa. Assicurarsi che l'interruttore di accensione/spegnimento automatico sia nella posizione di spegnimento prima di collegare il compressore alla rispettiva sorgente di alimentazione.
7. RIPORRE IL COMPRESSORE IN MANIERA OPPORTUNA. Quando non viene usato, il compressore deve essere conservato in un luogo asciutto. Tenerlo lontano dalla portata dei bambini. Chiudere a chiave l'area di conservazione.
8. TENERE L'AREA DI LAVORO PULITA. Gli ambienti di lavoro in disordinati agevolano il verificarsi di infortuni. Tenere l'area di lavoro sgombra da utensili non necessari, residui di lavorazione, mobili, ecc.
9. TENERE LONTANI I BAMBINI. Tutti i presenti devono essere mantenuti a debita distanza dall'area di lavoro.
10. VESTIRSI IN MANIERA ADEGUATA. Non indossare abiti larghi o gioielli. Potrebbero impigliarsi nelle parti in movimento. Indossare un copricapo di protezione in cui raccogliere i capelli lunghi.
11. RIMANERE CONCENTRATI DURANTE IL LAVORO. Prestare sempre attenzione a quello che si sta facendo. Usare il buon senso. Non usare il compressore quando si è stanchi. Il compressore non deve mai essere utilizzato se si è sotto l'effetto di alcool, stupefacenti o medicinali che possano indurre sonnolenza.
12. VERIFICA DELL'EVENTUALE PRESENZA DI COMPONENTI DIFETTOSI O PERDITE DI ARIA. Prima dell'uso ulteriore del compressore controllare scrupolosamente che non vi siano protezioni o altri componenti danneggiati, per assicurarsi che il compressore sia in grado di svolgere le proprie funzioni in modo corretto. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il suo funzionamento. Nel caso in cui un dispositivo di protezione

o qualsiasi altra parte del compressore risultino danneggiati dovranno essere riparati in maniera adeguata o sostituiti presso un centro di assistenza autorizzato, a meno che non sia diversamente indicato in questo manuale d'istruzioni. Eventuali pressostati difettosi dovranno essere sostituiti da un tecnico di un centro di assistenza autorizzato. Non usare il compressore se l'interruttore non è in grado di accenderlo o spegnerlo. Non tentare mai di riparare il serbatoio dell'aria se è danneggiato o perde aria. Fare sostituire il serbatoio immediatamente presso un centro di assistenza autorizzato.

1. NON UTILIZZARE MAI IL COMPRESSORE PER APPLICAZIONI DIVERSE DA QUELLE SPECIFICATE. Non utilizzare mai il compressore per applicazioni diverse da quelle specificate in questo Manuale d'istruzioni. Non usare mai aria compressa per favorire la respirazione. Non salire mai in piedi sul compressore.
2. MANEGGIARE IL COMPRESSORE IN MANIERA ADEGUATA. Utilizzare il compressore conformemente alle istruzioni riportate in questo manuale. Non lasciare mai utilizzare il compressore a bambini, a persone che non abbiano dimestichezza con il suo funzionamento o a personale non autorizzato.
3. MATENERE TUTTE LE VITI, I BULLONI E I COPERCHI SALDAMENTE SERRATI. Controllare che ogni vite, bullone e coperchio sia ben stretto. Verificare periodicamente le loro condizioni.
4. TENERE PULITA LA GRIGLIA DI VENTILAZIONE DEL MOTORE. La griglia di ventilazione del motore deve essere mantenuta pulita per far sì che l'aria circoli liberamente in ogni momento. Verificare spesso che non si accumuli la polvere.
5. NON USARE MAI IL COMPRESSORE SE È DIFETTOSO O PRESENTA ANOMALIE DI FUNZIONAMENTO. Se sembra che il compressore funzioni in maniera insolita, emetta strani rumori o presenti altri difetti di funzionamento cessare immediatamente di usarlo e rivolgersi a un centro di assistenza autorizzato per farlo riparare.
6. NON PULIRE LE PARTI DI PLASTICA CON SOLVENTI. Solventi, come benzina, diluenti, benzene, tetracloride di carbonio e alcool, potrebbero danneggiare e fare prepare le parti di plastica. Non strofinare questi componenti con un panno imbevuto dei solventi elencati. Pulire le parti in plastica con un panno morbido leggermente inumidito e acqua saponata e asciugare a fondo.
7. UTILIZZARE ESCLUSIVAMENTE RICAMBIO ORIGINALI. L'impiego di ricambi non originali, oltre a comportare l'annullamento della garanzia, potrebbe provocare il malfunzionamento del compressore e lesioni a persone. I ricambi originali sono disponibili presso il proprio rivenditore.
8. NON MODIFICARE IL COMPRESSORE. Non apportare modifiche al compressore. Rivolgersi sempre a un centro assistenza autorizzato per le riparazioni. Una modifica non autorizzata, oltre alla possibilità di danneggiare il compressore o comprometterne le prestazioni, potrebbe anche essere causa di incidenti o lesioni per le persone

che non siano in possesso delle conoscenze tecniche necessaria per effettuare riparazioni in modo corretto. Eventuali modifiche non autorizzate potrebbero aumentare il rischio di lesioni per l'utilizzatore e di danni materiali.

1. SPEGNERE IL COMPRESSORE QUANDO NON LO SI USA. Quando il compressore non è in uso, portare l'interruttore sulla posizione di spegnimento, scollegare l'apparecchio dalla sorgente di alimentazione e scaricare l'aria compressa dal serbatoio dell'aria.
2. NON TOCCARE LE SUPERFICI CALDE. Al fine di evitare scottature, non toccare i tubi, le testate, il cilindro e il motore.
3. NON DIRIGERE IL FLUSSO D'ARIA VERSO IL CORPO. Rischio di lesioni personali. Non dirigere mai il flusso d'aria verso persone o animali.
4. SCARICARE IL SERBATOIO DELL'ARIA TUTTI I GIORNI O DOPO OGNI UTILIZZO. Aprire la valvola di scarico e inclinare il compressore in modo da svuotare completamente l'acqua accumulata. Il mancato svuotamento corretto del serbatoio dell'aria potrebbe provocare una corrosione eccessiva in grado di causare l'improvvisa rottura o l'esplosione del serbatoio stesso.
5. NON ARRESTARE IL COMPRESSORE ESTRAENDO LA BATTERIA. Utilizzare l'interruttore di accensione/spegnimento automatico.
6. USARE SOLO COMPONENTI PER IL TRATTAMENTO DELL'ARIA ADEGUATI PER UNA PRESSIONE NON INFERIORE A 9,6 BAR. Rischio di esplosione. Impiegare solo componenti per il trattamento dell'aria idonei per resistere a valori di pressione non inferiori a 9,6 bar.
7. INDOSSARE SEMPRE DISPOSITIVI DI PROTEZIONE PER L'UDITO E IL CAPO. Indossare indumenti di protezione idonei durante il funzionamento del compressore e il collegamento di utensili o accessori. Consultare il manuale dell'apparecchio/accessorio e rispettare le norme di sicurezza.
8. TENERE IN CONSIDERAZIONE LE CONDIZIONI AMBIENTALI. Non lasciare il compressore sotto la pioggia. Non usare il compressore in ambienti umidi o bagnati. Dotarsi di una buona illuminazione. Non usare mai il compressore in prossimità di liquidi o gas combustibili.
9. NON AZIONARE IL COMPRESSORE IN AMBIENTI CON ATMOSFERA ESPLOSIVA, COME AD ESEMPIO IN PRESENZA DI LIQUIDI, GAS O POLVERI INFIAMMABILI. I compressori generano scintille che potrebbero incendiare le polveri o i fumi.
10. VERIFICARE CHE IL SERBATOIO A PRESSIONE NON PRESENTI SEGNI DI RUGGINE E NON SIA DANNEGGIATO PRIMA DI CIASCUN UTILIZZO. Non utilizzare il compressore se il serbatoio a pressione è danneggiato o arrugginito.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Essi sono:

• menomazioni uditive;
- rischio di lesioni personali dovuti a particelle volatili;

ITaLlanO

• rischio di ustioni causate da componenti che si arroventano durante l'uso;
• rischio di lesioni personali causate dall'uso prolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplice possibile.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici

Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati Tecnici). La sezione minima del conduttore è 1 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

- Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

AVVERTENZA: consigliamo l'utilizzo di un dispositivo parente residua con una corrente nominale residua di 30mA o inferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di i, caricare solamente batterie ricaricabili DEWALT.

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per a unrarsi che non giochi con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

- NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorare insieme.

- Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.

- Non esporre il caricabatteria a pioggia o neve.

- Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi.

- Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare o sollecitare.

- Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.

- Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l'alloggiamento.

- Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituire immediatamente.

- Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenza autorizzato.

- Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.

- Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitare pericoli.

- Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.

• Non tentare MAI di collegare fra loro 2 caricabatteria.

- Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. B)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria 7 nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 8 sul pacco batteria.

NOTA: Per garantire la massima prestazione e durata delle batterie Li-lon, caricare completamente il pacco batteria prima di utilizzarlo per la prima volta.

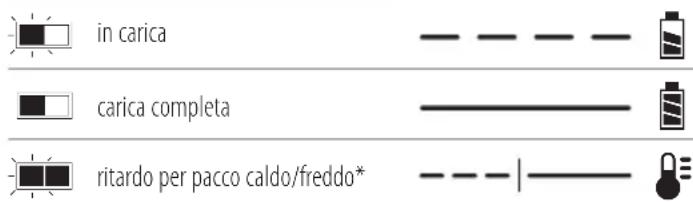

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

Indicatori di carica

in carica carica completa ritardo per pacco caldo/freddo*

* La spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non si illuminerà.

NOTA: questo potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria si scalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all'interno del caricabatterie.

Sistema di protezione elettronico

Gli apparati XR Li-lon (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamente carica.

Montaggio a parete

Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d'aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4 mm di lunghezza con un diametro della testa della vite di 7–9 mm, fissata nel legno a una profondità ottimale lasciando circa 5,5 mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nelle fessure.

Istruzioni di pulizia per il caricabatteria

AVERTENZA: rischio di scossa elettrica. Scollegare in caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Pacco batteria

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o i fumi.
• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il

pacco batteria potrebbe rompersi e provocare gravi lesioni personali.

• Caricare i pacchi batteria solo nei caricabatteria DEWALT.
  • NON spruzzare o immergere in acqua o in altri liquidi.
• Non conservare o utilizzare l'apparecchio e il pacco batteria in luoghi in cui la temperatura potrebbe scendere al di sotto di 4 °C (39,2 °F) (come capannoni esterni o edifici metallici in inverno) o raggiungere o superare i 40 °C (104 °F) (come capannoni esterni o edifici metallici in estate).
• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.
• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVKERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

AVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AWERTENZA: pericolo d'incendio. Non conservare trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi, etc.

ATTENZIONE: quando non viene usato, appoggiare l'apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero cadere facilmente.

Trasporto

AWERTENZA: pericolo d'incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi

che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

NOTA: queste luci sono intese per l'illuminazione della superficie di lavoro immediata e non devono essere usate come torcia.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DEWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività sia conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT™ ha due modalità: Uso e Trasporto.

Modalità Uso: Quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da 54V.

Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in 3 batterie con un wattora più

basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore

può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3 x 36 Wh, ovvero 3 batteri di 36 Wh ciascuna. La

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport: 3x36 Wh

classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

nOTa: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4 °C e 40 °C.

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT

con un caricabatteria DEWALT potrebbero causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipo di batteria

I seguenti elettroutensili/apparecchi funzionano con un pacco batteria da 18 volt: DCC1018

È possibile utilizzare i seguenti modelli di pacchi batteria: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Per ulteriori informazioni consultare la sezione "Dati tecnici".

Contenuto della confezione

La confezione contiene:

1 Compressored'aria

1Caricabatteria

1 Pacco batteria Li-Ion (modelli C1, D1, L1, M1, P1, S1, T1, X1 e Y1)
2 Pacchi batteria Li-lon (modelli C2, D2, L2, M2, P2, S2, T2, X2 e Y2)
3 Pacchi batteria Li-lon (modelli C3, D3, L3, M3, P3, S3, T3, X3 e Y3)
1 Manualediistruzioni

nOTa: i pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono pacchi batteria Bluetooth®.

nOTa: il marchio e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di DEWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivi titolari.

• Controllare se l'elettroutensile, i componenti o gli accessori presentino danni che possano essersi verificati durante il trasporto.
• Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'elettroutensile

Sull'elettroutensile sono riportati i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Indossare dispositivi di protezione per gli occhi e l'udito.

Livello di rumore esterno

Spostamento d'aria.

Prima di collegare o staccare il tubo dell'aria regolare la pressione in uscita a zero.

Capacità del serbatoio dell'aria.

Pompa senza olio.

Pressione limite di arresto appross.

Durante lo scarico del serbatoio inclinare il compressore verso la valvola di scarico.

Prima e dopo l'uso scaricare il serbatoio.

Rischio di alte temperature.

ATTENZIONE: Il compressore contiene alcuni componenti che potrebbero raggiungere temperature elevate.

Rischio di avvio accidentale. AVVISO: il compressore

potrebbe avviarsi automaticamente in caso di blackout e successivo ripristino della corrente. AVVERTENZA: il compressore potrebbe avviarsi senza preavviso.

Posizione del Codice Data (Fig. A)

Il codice data 6, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2022 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AVERTENZA: non modificare mai l'elettroutensile né creuna sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Interruttore di accensione automatica/spegnimento
2 Batteria
3 Tasto di rilascio pacco batteria
4 Valvola di sicurezza
5 Manometro del serbatoio
6 Regolatore One-Turn
7 Valvola di scarico
8 Valvola di ritegno
9 Raccordo ad attacco rapido
10 Manico di trasporto
11 Serbatoio

Uso previsto

Questo compressore è progettato per generare aria compressa utilizzabile per la chiodatura di finitura professionale, la graffatura e altre applicazioni in cui si utilizza l'aria compressa.

NON È CONSENTITO L'IMPIEGO DI QUESTO COMPRESSORE NEI SETTORI ALIMENTARE E MEDICALE E PER IL RIEMPIMENTO DI BOMBOLE DI OSSIGENO.

NON utilizzarlo in presenza di acqua, liquidi infiammabili o gas. NON utilizzare o conservare il compressore a temperature inferiori a 0 °C.

Questo compressore è un elettroutensile professionale.

NON consentire ai bambini di venire a contatto con l'elettroutensile. L'uso di questo elettroutensile da parte di persone inesperte deve avvenire sotto sorveglianza.

• Bambini e infermi. Questo elettroutensile non è concepito per l'uso da parte di bambini piccoli o persone inferme senza adeguata supervisione.
• Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenze, a meno che siano sorvegliate o abbiano ottenuto istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e scollegarlo alimentazione prima di eseguire qualsiasi regolazione o rimuovere/installare dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

AVVERTENZA: usare esclusivamente pacchi batteria e aabbatterie DEWALT.

Installazione e rimozione del pacco batteria dall'elettroutensile (Fig. B)

NOTA: assicurarsi che il pacco batteria 2 sia completamente carico.

Inserimento del pacco batteria nell'impugnatura dell'elettroutensile

1. Allineare il pacco batteria alle guide all'interno dell'impugnatura dell'elettroutensile (Fig. B).
2. Far scorrere il pacco batteria nell'impugnatura finché sarà saldamente alloggiato nell'elettroutensile e assicurarsi di sentire lo scatto dell'aggancio in sede.

Rimozione della batteria dall'elettroutensile

1. Premere il pulsante di rilascio batteria 3 ed estrarre con decisione il pacco batteria dall'impugnatura dell'elettroutensile.
2. Inserire il pacco batteria nel caricabatterie come descritto nella sezione relativa al caricabatterie di questo manuale.

Pacchi batteria con indicatore del livello di carica (Fig. B)

Alcuni pacchi batteria DEWALTincludono un indicatore di carica costituito da tre spie a LED verdi che si illuminano, mostrando il livello di carica residua del pacco batteria.

Per azionare l'indicatore di carica mantenere premuto il rispettivo tasto 13. Una combinazione di tre spie a LED verdi si illumina per mostrare il livello di carica residua. Se il livello di carica del pacco batteria scende al di sotto del limite utilizzabile, le spie dell'indicatore non si illuminano e sarà necessario ricaricare il pacco batteria.

NOTA: l'indicatore di carica mostra solamente il livello di carica residua del pacco batteria. Esso non indica la funzionalità dell'elettroutensile ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione da parte dell'utilizzatore finale.

UTILIZZO

Istruzioni per l'uso

AVVERTENZA: attenersi sempre alle istruzioni di sicurezza e normative in vigore.

AVVERTENZA: per ridurre il rischio di lesioni gravi di persone, spegnere la macchina e disconnettere i pacchi batteria prima di effettuare qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Corretto posizionamento delle mani (Fig. E)

AVVERTENZA: per ridurre il rischio di lesioni personali gli, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVERTENZA: per ridurre il rischio di lesioni personali genna, mantenere SEMPRE l'apparato con presa sicura per prevenire reazioni improvvisie.

Per spostare il compressore d'aria afferrarlo esclusivamente dal manico di trasporto 10 e non trattenerlo con le mani mentre è in funzione.

Imparare a conoscere il compressore

PRIMA DI UTILIZZARE IL PRODOTTO LEGGERE QUESTO MANUALE DEL PROPRIETARIO E LE NORME DI SICUREZZA. Mettere a confronto le figure con il prodotto vero e proprio, in modo da acquisire dimestichezza con la posizione dei vari comandi e dispositivi di regolazione. Conservare questo manuale di istruzioni per riferimenti futuri.

Descrizione del funzionamento (Fig. A)

Prima di utilizzare il compressore acquisire dimestichezza con questi controlli.

Interruttore di accensione automatica (I)/spegnimento (O)

1: spostare questo interruttore nella posizione di "accensione automatica" per fornire automaticamente corrente al pressostato e in quella di "spegnimento" per togliere corrente al termine di ciascun utilizzo.

Pressostato (non illustrato in figura): il pressostato avvia automaticamente il motore quando la pressione all'interno del serbatoio dell'aria si abbassa al di sotto della pressione di attacco impostata dalla fabbrica. e arresta il motore quando viene raggiunta la pressione di stacco impostata dalla fabbrica.

Valvola di sicurezza 4: se il pressostato non spegne il compressore quando raggiunge la pressione di stacco impostata, la valvola di sicurezza lo protegge dall'alta pressione scattando una volta raggiunta la pressione impostata dalla fabbrica (leggermente superiore alla pressione di stacco impostata sul pressostato).

Manometro del serbatoio 5: il manometro del serbatoio indica la pressione dell'aria di riserva nel serbatoio.

Regolatore "One-Turn" 6: controlla la pressione disponibile all'uscita con raccordo ad attacco rapido. Ruotare il regolatore "One- Turn" in senso orario per aumentare la pressione e in senso antiorario per ridurla. Smettere di ruotarlo quando l'indicatore si trova in corrispondenza della pressione desiderata nel raccordo di uscita.

Sistema di raffreddamento (non illustrato in figura):

Questo compressore è dotato di un sistema di raffreddamento avanzato. Nel cuore del sistema di raffreddamento si trova una ventola ingegnerizzata. Per questa ventola di raffreddamento è del tutto normale soffiare l'aria attraverso i fori di sfiato in grande quantità. Si capisce che il sistema di raffreddamento è in funzione quando l'aria viene espulsa.

Pompa del compressore d'aria (non illustrata in figura): comprime l'aria all'interno del serbatoio. L'aria di funzionamento non è disponibile finché la pressione all'interno del serbatoio sale oltre il livello richiesto all'uscita dell'aria.

Valvola di scarico 7: la valvola di scarico si trova alla base del serbatoio dell'aria e viene utilizzata per scaricare la condensa al termine di ogni utilizzo.

Valvola di ritegno 8: quando il compressore è in funzione la valvola di ritegno è "aperta", consentendo all'aria compressa di entrare nel serbatoio. Quando il compressore raggiunge la pressione di stacco, la valvola di ritegno "si chiude", consentendo alla pressione dell'aria di rimanere all'interno del serbatoio.

NOTA: la valvola di ritegno presenta una piccola apertura che serve ad espellere l'aria in eccesso dalla pompa. Il rilascio di una piccola quantità di aria è normale e non provocherà alcun abbassamento di pressione nel serbatoio.

Dispositivo di protezione contro il sovraccarico del motore (non illustrato in figura): il motore è dotato di un dispositivo di protezione in caso di sovraccarico termico. Se il motore si surriscalda per qualsiasi ragione, il dispositivo di protezione contro il sovraccarico lo spegne. Prima di riavviare il motore è necessario lasciarlo raffreddare. Per riavviare:

1. Spostare l'interruttore di accensione automatica/spegnimento nella posizione di spegnimento.
2. Rimuovere la batteria.
3. Attendere che il motore si raffreddi.
4. Sostituire la batteria.
5. Spostare l'interruttore di accensione automatica/spegnimento nella posizione di accensione automatica.

Raccordo ad attacco rapido 9: Il corpo del raccordo ad attacco rapido universale da 1/4" (UE) accetta i connettori a pressione industriali.

Uso del compressore (Fig. A, C)

Come arrestare il compressore

AVERTENZA: quando si allenta il connettore del tubo faile dal raccordo ad attacco rapido 9, il connettore del tubo deve essere tenuto in mano per evitare rimbalzi indietro, con la possibilità che si verifichino infortuni.

1. Spostare l'interruttore di accensione automatica/spegnimento 1 nella posizione di spegnimento.
2. Ruotare il regolatore "One-Turn"6 in senso antiorario per impostare a zero la pressione in uscita.
3. Rimuovere il tubo flessibile e l'utensile/gli accessori.
4. Rimuovere la batteria quando l'unità non è in uso.

Prima di iniziare

AVERTENZA: non utilizzare questa unità senza prima a letto questo manuale per conoscere le istruzioni di sicurezza, d'uso e di manutenzione.

Prima di ciascun avvio

1. Spostare l'interruttore di accensione automatica/spegnimento (1) nella posizione di spegnimento.
2. Rimuovere la batteria. (Consultare il capitolo Inserimento e rimozione della batteria dall'elettroutensile)
3. Ruotare il regolatore "One-Turn"6 in senso antiorario per impostare a zero la pressione in uscita.
4. Collegare il tubo flessibile e l'utensile/gli accessori.

AVERTENZA: rischio di operazione non sicura. Quando si inserisce o si scollega il tubo flessibile dell'aria, afferrarlo saldamente con la mano per prevenire il colpo di frusta del tubo.

AVERTENZA: rischio di operazione non sicura. Non utilizzare accessori danneggiati o usurati.

NOTA: Il tubo o l'accessorio richiedono un connettore ad attacco rapido se l'uscita dell'aria è dotata di un raccordo ad attacco rapido 9.

AVERTENZA: rischio di esplosione. Una pressione della aria troppo elevata comporta il rischio di esplosione. Controllare il valore della pressione nominale massima indicata del fabbricante degli utensili e degli accessori ad aria compressa. La pressione di uscita del regolatore non deve mai superare la pressione nominale massima.

AVVISO: rischio di danni materiali. L'aria compressa proveniente dall'unità può contenere acqua di condensa e olio nebulizzato. Non spruzzare aria non filtrata in un oggetto che potrebbe essere danneggiato dall'umidità. Alcuni utensili e accessori ad aria compressa potrebbero richiedere aria filtrata. Leggere le istruzioni degli utensili e degli accessori ad aria compressa.

Come iniziare

1. Inserire la batteria nel compressore.
2. Collegare il tubo flessibile e l'utensile/gli accessori.
3. Spostare l'interruttore di accensione automatica/spegnimento 1 nella posizione di accensione automatica e attendere che si formi la pressione all'interno del serbatoio.

Quando la pressione nel serbatoio avrà raggiunto il livello di stacco il motore si arresterà.

1. Ruotare il regolatore "One-Turn" 6 in senso orario per aumentare la pressione e fermarsi una volta raggiunta la pressione desiderata.

NOTA: assicurarsi che il livello di pressione desiderato non superi la pressione massima del tubo flessibile o dell'utensile collegato.

AVVERTENZA: rischio di operazione non sicura. Se si pressero avvertire rumori o vibrazioni insoliti, arrestare immediatamente il compressore e farlo controllare da un tecnico dell'assistenza qualificato.

AVVERTENZA: assicurarsi che il regolatore sia impostato pressione inferiore alla pressione di esercizio massima dell'apparecchio.

Il compressore è pronto per essere utilizzato.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Responsabilità del cliente

	Prima di ogni utilizzo	Ogni giorno o dopo ogni utilizzo
Controllare la valvola di sicurezza X
Scaricare il serbatoio X
Verificare che non vi siano perdite d'aria		X
Verificare che non vi siano rumori/vibrazioni insoliti		X
Controllare la connessione del tubo flessibile dell'utensile	X
Regolare il controllo della pressione	X

AVERTENZA: rischio di operazione non sicura.

Cando l'apparecchio è acceso esegue il proprio ciclo di funzionamento in automatico. Durante la manutenzione si potrebbe essere esposti a fonti di tensione, aria compressa o parti in movimento. Potrebbero verificarsi lesioni a persone. Prima di qualsiasi intervento di manutenzione scollegare il compressore dalla rispettiva fonte di alimentazione e sfiatare tutta l'aria compressa residua.

NOTA: per conoscere la posizione dei comandi consultare il capitolo Funzionamento.

Controllo della valvola di sicurezza (Fig. A, C)

AVERTENZA: rischio di esplosione. Se valvola di sicurezza non funziona correttamente potrebbe verificarsi una pressurizzazione eccessiva, con la conseguente possibile rottura o esplosione del serbatoio.

AVERTENZA: rischio derivante da oggetti proiettati in una. Indossare sempre occhiali di sicurezza certificati con schermature laterali.

La valvola di sicurezza 4 è stata settata per la pressione massima consentita del serbatoio pressurizzato. È vietato regolare la valvola di sicurezza. Di tanto in tanto azionare la valvola di sicurezza 4 per essere certi che funzioni in caso di necessità.

1. Allentare il dado della valvola di sicurezza fino a sentire il rumore dell'aria compressa rilasciata,
2. dopodiché serrare completamente il dado della valvola di sicurezza.
3. Mantenere sempre la valvola di sicurezza 4 e l'area circostante pulite e libere da ostruzioni.

NOTA: se la valvola di sicurezza 4 dovesse bloccarsi o non funzionare regolarmente, contattare un centro di assistenza DEWALT.

Operazione di scarico del serbatoio (Fig. A, D)

AVKERTENZA: rischio di operazione non sicura. I serbatoi dei aria contengono aria compressa ad alta pressione.

Tenere le mani e le altre parti del corpo lontane dalla bocchetta di scarico. Durante lo scarico del serbatoio indossare sempre occhiali di sicurezza, perché potrebbero essere scagliati in viso dei detriti.

AVERTENZA: rischio derivante dal rumore. Durante l'uso indossare sempre protezioni uditive adeguate. In determinate condizioni di utilizzo prolungato, il rumore generato da questo prodotto potrebbe contribuire alla perdita dell'udito.

NOTA: tutti i sistemi ad aria compressa generano della condensa, che normalmente si accumula nei punti di scarico (come ad esempio, serbatoi, filtro, aftercooler, essiccatori). Tale condensa contiene olio lubrificante e/o sostanze che potrebbero essere oggetto di regolamentazione e che devono essere smaltite in conformità alle norme locali, regionali o statali vigenti in materia.

AVERTENZA: rischio di esplosione. All'interno del serbatoio dell'aria si forma dell'acqua di condensa. Se non viene scaricata, l'acqua corrode e indebolisce il serbatoio, con il pericolo che si rompa.

AVVISO: rischio di danni materiali. L'acqua scaricata dal serbatoio dell'aria può contenere olio e ruggine che possono provocare delle macchie.

1. Spostare l'interruttore di accensione automatica/spegnimento 1 nella posizione di spegnimento.
2. Rimuovere la batteria.

3. Ruotare la manopola del regolatore 6 in senso antiorario per impostare a zero la pressione di uscita.

4. Staccare l'utensile o l'accessorio ad aria compressa.

AVERTENZA: quando si allenta il connettore del tubo possibile dal raccordo ad attacco rapido 9, il connettore del tubo deve essere tenuto in mano per evitare rimbalzi indietro, con la possibilità che si verifichino infortuni.

1. Posizionare un contenitore di raccolta idoneo sotto la valvola di scarico.
2. Allentare il dado della valvola di sicurezza, lasciando sfiatare l'aria dal serbatoio fino a raggiungere una pressione di circa 1,4 bar (20 psi), dopodiché serrare completamente il dado della valvola di sicurezza.
3. Scaricare l'acqua dal serbatoio dell'aria aprendo la valvola di scarico 7 nella parte inferiore del serbatoio.
4. Afferrando il manico 10 inclinare il compressore verso la valvola di scarico 7 per far sì che venga scaricata tutta l'acqua.
5. Dopo avere scaricato l'acqua, chiudere la valvola di scarico 7. A questo punto è possibile riporre il compressore.

NOTA: Se la valvola di scarico è bloccata, rilasciare tutta l'aria compressa collegando un utensile alla tubazione dell'aria e lasciandolo in funzione fino a quando la pressione nel serbatoio arriva a 0 BAR, quindi rivolgersi al Centro di assistenza DEWALT.

Conservazione

Prima di riporre il compressore d'aria assicurarsi di procedere come descritto di seguito.

1. Fare riferimento alla sezione Manutenzione alle pagine precedenti ed eseguire gli interventi di manutenzione necessari.
2. Spostare sempre l'interruttore di accensione automatica/spegnimento nella posizione di spegnimento e rimuovere la batteria. Scaricare l'acqua dal serbatoio dell'aria. Consultare il paragrafo Operazione di scarico del serbatoio nella sezione Manutenzione.

AVVERTENZA: all'interno del serbatoio dell'aria si riforma dell'acqua di condensa. Se non viene scaricata, l'acqua corrode e indebolisce il serbatoio, con il pericolo che si rompa.

1. Conservare il compressore con la pressione dell'aria nel serbatoio a zero psi, in un luogo pulito e asciutto, al riparo dalle intemperie e a una temperatura compresa fra +5 °C e +45 °C.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento con aria compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti adici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori opzionali

AVERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati daDEWALT con questo prodotto.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Riparazioni

Il caricabatterie e il pacco batteria non richiedono interventi di manutenzione da parte dell'utilizzatore. Non vi sono parti riparabili all'interno del caricatore o del pacco batteria.

AVERTENZA: oper garantire la SICUREZZA eCIDABILITÀ del prodotto, le riparazioni, la manutenzione e la regolazione (incluse le l'ispezione e la sostituzione delle spazzole, ove applicabile) devono essere eseguite da un centro di assistenza di fabbrica DEWALT o da un centro di assistenza autorizzato DEWALT. Utilizzare sempre pezzi di ricambio originali.

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali che essere recuperati e riciclati, riducendo la domanda di orime. Riciclare i prodotti elettrici e le batterie attenendosi sizioni locali vigenti. Ulteriori informazioni sono li online all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria deve essere smaltito con la dovuta attenzione per l'ambiente:

• Lasciare scaricare completamente il pacco batteria, quindi rimuoverlo dallo strumento.
• Le batterie agli ioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte saranno riciclate o smaltite in modo corretto.

GLOSSARIO

CFM o ft³/min: piedi cubi al minuto.

SCFM: piedi cubi standard al minuto; unità di misura della portata d'aria in condizioni di temperatura e pressione "standardizzate".

LPM o l/min: litri al minuto; unità di misura della portata d'aria bar: unità di misura della pressione nel sistema metrico.

psi: libbre per pollice quadrato; unità di misura della pressione.

kPa (kilopascal): unità di misura della pressione atmosferica. 1 kilopascal equivale a 1000 pascal.

Pressione di attacco: quando il motore è spento la pressione dell'aria nel serbatoio si abbassa con l'uso di un accessorio. Nel momento in cui la pressione dell'aria scende a un determinato livello il motore si riavvia automaticamente. Il livello di bassa pressione raggiunto il quale il motore si riavvia in automatico è detta pressione di attacco.

Pressione di stacco: quando un compressore d'aria viene acceso e inizia a funzionare, comincia a formarsi della pressione all'interno del serbatoio dell'aria. Nel momento in cui la pressione dell'aria sale a un determinato livello, il motore si ferma automaticamente, in modo da evitare che l'aria nel serbatoio raggiunga una pressione eccessiva per la sua portata. Il livello di alta pressione raggiunto il quale il motore si arresta in automatico è detta pressione di stacco.

Ciclo di lavoro: la pompa del compressore è in grado di funzionare in maniera continua. Ciononostante, al fine di prolungare la durata del compressore, si raccomanda di mantenere un ciclo di lavoro medio del 50% - 75%; vale a dire che la pompa del compressore non deve rimanere in funzione più di 30-45 minuti in una data ora.

Guida alla risoluzione dei problemi

In questa sezione è riportato un elenco dei problemi di funzionamento più comuni e le rispettive cause e misure correttive.

L'operatore o il personale addetto alla manutenzione può applicare alcune azioni correttive del problema, mentre in alcuni casi è richiesto l'intervento di un tecnico qualificato DEWALT o del proprio rivenditore.

Codice Causa possibile Soluzione possibile
1	Il pressostato non spegne il motore quando il motore raggiunge pressione di stacco	Spostare l'interruttore di accensione automatica/spegnimento nella posizione di spegnimento e rimuovere la batteria. Se l'unità non si arresta rivolgersi a un Centro di assistenza DEWALT.
2	La pressione di stacco è troppo alta	Rivolgersi a un Centro di assistenza DEWALT.
3	I raccordi dei tubi non sono abbastanza stretti	Stringere i raccordi nei punti in cui si avvertono perdite di aria. Verificare la tenuta dei raccordi con acqua saponata.Non stringerli eccessivamente.
4	Serbatoio dell'aria difettoso	Il serbatoio deve essere sostituito. Non riparare la perdita. Rivolgersi a un Centro di assistenza DEWALT.AVVERTENZA: rischio di esplosione.Non praticare fori, saldare o modificare in altro modo il varvizio dell'aria, che altrimenti si indebolirebbe, con il rischio di rompersi o esplodere.
5	Perdite d'aria dalle guarnizioni Rivolgersi a un Centro di assistenza D EWALT.
6	Valvola di sicurezza difettosa	Azionare manualmente la valvola di sicurezza allentando e successivamente serrando il dado della valvola di sicurezza. Se la valvola di sicurezza continua a perdere aria, è necessario sostituirla. Rivolgersi a un Centro di assistenza DEWALT.
7	Non è stata regolata la pressione corretta per l'accessorio in uso	Durante l'uso di un accessorio è normale che si verifichino cali di pressione. Se il calo di pressione è eccessivo, agire sul regolatore One-Turn seguendo le istruzioni riportate al paragrafoRegolatoreOne-Turnnella sezioneDescrizionedelle operazioni.NOTA:impostare la pressione regolata in condizioni di flusso, durante l'uso dell'accessorio.
8	Eccessivo utilizzo di aria per un tempo prolungato	Ridurre la quantità di aria utilizzata.
9	Il compressione non eroga aria sufficiente per l'accessorio	Verificare la quantità di aria richiesta per il funzionamento dell'accessorio. Se essa è superiore al valore all'Aria resa (l/min) o della pressione erogata dal compressore, per l'impiego di quell'accessorio sarà necessario un compressore più potente.
11	La valvola di ritegno è bloccata	Rivolgersi a un Centro di assistenza DEWALT.
12 Perdite di aria Stringere i raccordi.
13	Il regolatore è danneggiato Rivolgersi a un Centro di assistenza D EWALT.
14	L'interruttore del dispositivo di protezione contro il sovraccarico del motore è scattato	Consultare il paragrafoInterruttore di protezione da sovraccarico del motorenella sezioneDescrizionedelle operazioni.Se l'interruttore di protezione da sovraccarico del motore scatta spesso, rivolgersi a un Centro di assistenza DEWALT.
15	La pressione nel serbatoio supera la pressione di attacco di attacco	Il motore si avvia automaticamente quando la pressione nel serbatoio scende al di sotto della pressione di attacco del pressostato.
16	Connessioni elettriche lente	Rivolgersi a un Centro di assistenza DEWALT.
17	Possibile motore difettoso	Rivolgersi a un Centro di assistenza DEWALT.
18	Spruzzi di vernice sulle parti interne del motore	Rivolgersi a un Centro di assistenza DEWALT. Non utilizzare il compressore nell'area della zona della verniciatura a spruzzo. Si veda l'avvertenza relativa ai vapori infiammabili.
19	La pompa non funziona perché la pressione nel serbatoio supera la pressione di attacco.	Scaricare il serbatoio in modo da abbassare la pressione di attacco quando si accende la pompa.
20	La pompa non funziona per via di un errore di sicurezza.	Fare compiere all'interruttore di accensione automatica/spegnimento un ciclo dalla posizione di spegnimento a quella di accensione automatica.

Codici per la risoluzione dei problemi

Problema
Codice

Pressione eccessiva nel serbatoio dell'aria-la valvola di sicurezza scatta	1, 2
Perdite di aria	3
Perdite di aria nel serbatoio o nelle saldature del serbatoio	4
Perdite d'aria tra la testa e la piastra della valvola	5
Perdite di aria dalla valvola di sicurezza	6
Il compressore non eroga aria sufficiente per il funzionamento degli accessori	7, 8, 9, 10, 11, 12
La manopola del regolatore perde continuamente aria	13
Il regolatore non chiude l'uscita dell'aria	13
Il motore non funziona	6, 14, 15, 16, 17, 18, 19, 20

18V 10L Snoerloze luchtcompressor

DCC1018
