BRUGSANVISNING DCC1018 DEWALT

Dansk (oversat fra original brugsvejledning) 2

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

			DCC1018
Spænding V		DC	18
Type 1
Batteritype Li-ion
Lufttankens kapacitet Liter 10
Omtrentligt indkoblingstryk BAR 6,9
Omtrentligt udkoblingstryk	18Vbatteripakke:	BAR 8,6
	18V/54Vbatteripakke:	BAR 9,6
Luftforskydning I/min 48
Lufttilføring ved 7 BAR I/min 31
Sikringstype			Tidsforsinkelse
Reguleret trykvurdering (ca.)	18Vbatteripakke:	BAR	0–8,6
	18V/54Vbatteripakke:	BAR	0–9,6
Motoromdrejninger i minuttet			3400
Hurtig tilslutningstype			Universal EU 1/4"hurtigkobling
Pumpetype			Oliefri
Vægt (uden batteripakke)		kg 11,3
Støjværdi i overensstemmelse med EN1012-1 (EN ISO 2151:2008)
L_PA (emmisionsniveau for lydtryk)		dB (A)	79,1
K (usikkerhed angående det angivne lydniveau)		dB (A)	0,9

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN1012-1 (EN ISO 2151:2008), og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller søjemissionsniveau repræsenterer værktøjets primære anvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode.

Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejdet.

Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens indvirkning, som f.eks.: at vedligeholde værktøjet og tilbehøret, hold hænderne varme (relevant for vibration), organisering af arbejdsmønstre.

Dewalt erklærer, at disse produkter, der er beskrevet under "tekniske data", er i overensstemmelse med: EU-direktiverne 2006/42/EC, EN1012-1:2010, EN 62841-1:2015. 2000/14/EF, Kompressorer, <15kW, Bilag VI DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart. Certificeringsorganets beliggenhed, Dinnendahlstr. 9, 44809 Bochum, Tyskland Nummer på bemyndiget organ: 0158 LWA (målt niveau for lydeffekt) dB 92 LWA (garanteret niveau for lydeffekt) dB 93 Disse produkter opfylder også Direktiv 2014/30/EU og 2011/65/EU. Kontakt Dewalt på følgende adresse eller se bagsiden af brugsanvisningen for at få flere oplysninger. Undertegnede er ansvarlig for udarbejdelse af den tekniske fil, og fremsætter denne erklæring på vegne af DEWALT.

M. Rergel

Markus Rompel

Viceformand Engineering, PTE-Europe

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader.

Definitioner: sikkerhedsretningslinjer

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler.

FARE: Angiver en umiddelbart farlig situation, der mindre den undgås, vil resultere i død eller alvorlig personskade.

Batterier Opladere/opladningstider (minutter)***
Kat # V	_DC	Ah Vægt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datakode 201811475B eller senere
**Datakode 201536 eller senere
***Matrix for batteriopladningstider er kun vejledende; opladningstider varierer alt efter batteriernes temperatur og tilstand.

ADVARSEL: Angiver en potentielt farlig situation, der mindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der mindre mindre den undgås, kan resultere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

An over risiko for elektrisk stød.

Angiver brandfare.

GENERELLE SIKKERHEDSADVARSLER FOR ELVÆRKT∅JER

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

Sikkerhed i Arbejdsområdet

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

Elektrisk Sikkerhed

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

Personlig Sikkerhed

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk

værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade.
e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.
h) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af et sekund.

Anvendelse og Vedligeholdelse af Elektrisk Værktøj

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilsigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj

er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.
g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
h) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventede situationer.

a) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden type batteripakke.
b) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade og brand.
c) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding eller brand.
d) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation eller forbrænding.
e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre en eksplosion.
g) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen for brand.

Service

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhed opretholdes.
b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

SIKKERHEDSVEJLEDNING

Vigtige sikkerhedsanvisninger til brug af kompressoren

ADVARSEL: UKORREKT ELLER USIKKER BRUG AL COMPRESSOREN KAN MEDF∅RE D∅DSFALD ELLER ALVORLIGE KVÆSTELSER. F∅LG DEN GRUNDLÆGGENDE SIKKERHEDSVEJLEDNING FOR AT UNDGÅ DE RISICI.

LÆS HELE VEJLEDNINGEN

1. R∅R ALDRIG VED BEVÆGELIGE DELE Placer aldrig dine hænder, fingre eller andre kropsdele i nærheden af kompressorens bevægelige dele.
2. BETJEN DEN ALDRIG, F∅R ALLE AFSKÆRMNINGER ER PÅ PLADS. Betjen aldrig denne kompressor, før alle afskærmninger eller sikkerhedsfunktioner er på plads og fungerer korrekt. Hvis vedligeholdelsen eller servicen kræver, at der skal fjernes en afskærmning eller nogle sikkerhedsfunktioner, skal du huske at sætte afskærmningen eller sikkerhedsfunktionerne på plads igen, før du genoptager driften af kompressoren.
3. BRUG ALTID BESKYTTELSESBRILLER. Brug altid beskyttelsesbriller eller tilsvarende beskyttelse af øjnene. Der må aldrig rettes trykluft mod nogen eller nogen del af kroppen.
4. BESKYT DIG SELV MOD ELEKTRISK ST∅D. Undgå kropskontakt med jordforbudne overflader, såsom rør, radiatorer, komfurer og køleskabe. Betjen aldrig kompressoren på fugtige eller våde steder. Lad aldrig kompressoren blive udsat for ugunstige vejrforhold.
5. AFBRYD KOMPRESSOREN, NÅR DEN IKKE ER I BRUG. Afbryd altid kompressoren fra strømkilden og fjern trykluften fra lufttanken før servicering, inspektion, vedligeholdelse, rengøring, udskiftning eller kontrol af dele.
6. UNDGÅ UTILSIGTET OPSTART. Undlad at transportere kompressoren over lange afstande, i et køretøj eller i potentielt farlige situationer, f.eks. på en stige eller et stillads, mens den er sluttet til dens strømkilde, eller när lufttanken er fyldt med trykluft. Sørg for, at den automatiske TÄND/SLUK-kontakt er i OFF-position (Sluk), inden du slutter kompressoren til strømkilden.

7. OPBEVAR KOMPRESSOREN ORDENTLIGT. Når kompressoren ikke er i brug, skal den opbevares på et tört sted. Opbevares utilgængeligt for børn. Aflås opbevaringsområdet.

8. OLD ARBEJDSOMRÅDET RENT. Rodede områder kan medføre skader. Ryd alle arbejdsområder for unødvendigt værktøj, affald, møbler osv.

9. HOLD B∅RN VÆK. Alle gæster skal holdes væk fra arbejdsområdet.
10. HAV KORREKT BEKLÄEDNING PÅ. Du skal ikke have løst tøj eller smykker på. De kan blive fanget i bevægelige dele. Hav et härnet på, hvis du har langt hår.
11. VÆR OPMÆRKSOM. Vær opmærksom på, hvad du laver. Brug almindelig sund fornuft. Du skal ikke betjene kompressoren, når du er træt. Du skal aldrig bruge kompressoren, hvis du er påvirket af alkohol, narkotika eller medicin, der gør dig døsig.
12. KIG EFTER BESKADIGEDE DELE OG LUFTLÆKAGER. Før yderligere brug af kompressoren skal du omhyggeligt kontrollere afskærmningen og andre dele for skader, så du kan være sikker på, at de fungerer korrekt og udfører deres tilsigtede funktioner. Tjek, om de bevægelige dele skal justeres, eller om de binder, brud på dele, montering, luftlækage, og alle andre forhold, der kan påvirke funktionen. En afskærmning eller anden del, der er beskadiget, skal repareres eller udskiftes korrekt af et autoriseret servicecenter, medmindre andet er angivet andetsteds i denne Brugsanvisning. Få defekte trykkontakter udskiftet af et autoriseret servicecenter. Du skal ikke bruge kompressoren, hvis kontakten ikke tænder eller slukker for den. Du skal aldrig forsøge at reparere lufttanken, hvis den lækker eller er beskadiget. Udskift omgående tanken på et autoriseret servicecenter.
13. DU MÅ ALDRIG BRUGE KOMPRESSOREN TIL ANDRE ANVENDELSER END DEM, DER ER ANGIVET. Du må aldrig bruge kompressoren til andre anvendelser end dem, der er angivet i Brugsanvisningen. Du må aldrig bruge trykluft til vejrtrækning eller respiration. Du må aldrig stå på kompressoren.
14. HÄNDTER KOMPRESSOREN KORREKT. Betjen kompressoren i henhold til vejledning heri. Lad aldrig kompressoren betjenes af børn, personer, der ikke er bekendt med dens drift, eller uautoriseret personale.
15. ALLE SKRUER, BOLTE OG DÆKSLER SKAL SIDDE STRAMT. Alle skruer, bolte og plader skal monteres stramt. Tjek deres tilstand jævnligt.
16. HOLD MOTORENS LUFTVENTILATION REN. Motorens luftventilation skal holdes ren, så luften kan strømme frit hele tiden. Tjek ofte for ophobning af støv.
17. BRUG ALDRIG EN KOMPRESSOR, HVIS DEN ER DEFEKT ELLER FUNGERER UNORMALT. Hvis kompressoren ser ud til at fungere usædvanligt, laver mærkelige lyde eller på anden måde virker defekt, skal du straks stoppe med at bruge den og sørge for, at den bliver repareret af et autoriseret servicecenter.
18. DU SKAL IKKE T∅RRE PLASTDELE MED ET OPL∅SNINGSMIDDEL. Opløsningsmidler, såsom benzin, fortynder, rensebenzin, tetraklorkulstof og sprit, kan beskadige plastdele og få dem til at revne. Du skal ikke tørre dem med den slags opløsningsmidler. Tør plastdele

med en blød klud, der er let fugtet med sæbevand, og lad dem blive ordentlig tørre.

1. BRUG KUN ÆGTE RESERVEDELE. Reservedele, der ikke er originale, kan ugyldiggøre din garanti, og kan medføre funktionsfejl og deraf følgende kvæstelser. Ægte reservedele er til rådighed hos din forhandler.
2. DU MÅ IKKE MODIFICERE KOMPRESSOREN. Du må ikke modificere kompressoren. Du skal altid kontakte det autoriserede servicecenter vedrørende alle reparationer. Uautoriseret modifikation kan ikke alene forringe kompressorens ydeevne, det kan også medføre ulykke eller skade på reparationspersonale, som ikke har den nødvendige viden og tekniske ekspertise til at udføre reparationerne korrekt. Uautoriserede ændringer kan øge risikoen for, at brugeren, eller ejendom, bliver beskadiget.
3. SLUK FOR KONTAKTEN, NÅR KOMPRESSOREN IKKE ER I BRUG. Når kompressoren ikke er i brug, skal du dreje kontakten hen på OFF (sluk), tage stikket ud af strømkilden og åbne aftapningshanen for at udlede trykluften fra lufttanken.
4. DU SKAL ALDRIG R∅RE VED VARME OVERFLADER. Hvis du gerne vil undgå at blive forbrændt, skal du ikke røre ved rør, topstykker, cylindere og motorer.
5. DU SKAL IKKE RETTE LUFTSTR∅M MOD KROPPEN. Risiko for skade - du skal ikke rette luftstrøm mod mennesker eller dyr.
6. T∅M TANKEN DAGLIGT ELLER EFTER HVER BRUG. Åbn aftapningsventilen og vip kompressoren, så den bliver helt tømt for ophobet vand. Hvis du ikke får tømt tanken ordentligt, kan det medføre overdreven korrosion, hvilket pludseligt kan få tanken til at revne eller eksplodere.
7. DU SKAL IKKE STOPPE KOMPRESSOREN VED AT TRÆKKE BATTERIET UD. Brug den automatiske TÆND/SLUK-kontakt.
8. BRUG KUN ANBEFALEDE DELE TIL LUFTHÄNDTERING, DER ER GODKENDTE TIL TRYK IKKE MINDRE END 9,6 BAR. Risiko for sprængning. Brug kun anbefalede dele til lufthändtering, der er godkendte til tryk ikke mindre end 9,6 bar.
9. ANVEND KORREKT H∅RE- OG HOVEDVÆRN. Du skal have egnet beskyttelsestøj på, när du betjener kompressoren samt det tilsluttede værktøj eller tilbehør. Læs brugsanvisningen for værktøjet/tilbehøret, og overhold eventuelle sikkerhedskrav.
10. TAG OMGIVELSERNE I BETRAGTNING. Du skal aldrig lade kompressoren stå i regnen. Du skal aldrig bruge kompressoren på fugtige eller våde steder. Hav god belysning. Du skal aldrig bruge kompressoren i nærheden af brændbare væsker eller gasser.
11. DU SKAL IKKE BETJENE DEN I OMGIVELSER MED EKSPLOSIONSFARE, SÅSOM I NÆRHEDEN AF LETANTÆNDELIGE VÆSKER, GASSER ELLER ST∅V. Kompressorer kan danne gnister, som kan antænde støv eller dampe.
12. SE TRYKBEHOLDEREN EFTER FOR TEGN PÅ RUST OG SKADER, HVER GANG DU SKAL TIL AT BRUGE DEN. Brug ikke kompressoren med en beskadiget eller rusten trykbeholder.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Hørenedsættelse.
- Risiko for personskade som følge af flyvende partikler.
- Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
- Risiko for personskade som følge af forlænget brug.

GEM DISSE INSTRUKTIONER

Opladere

DEWALT opladere kræver ingen justering, og er designet til at være så nemme som muligt at betjene.

El-sikkerhed

Elmotoren er kun designet til én spænding. Kontrollér altid, at batteripakkens spænding svarer til spændingen på mærkepladen. Sørg også for at spændingen på din oplader svarer til spændingen på dit værktøj.

Din DEWALToplader er dobbeltisoleret i overensstemmelse med EN60335; derfor er det ikke nødvendigt med en jordledning.

Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DEWALT eller et autoriseret serviceværksted.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se tekniske data). Den minimale lederstørrelse er 1 mm ^3 , den maksimale længde er 30 m.

Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADVARSEL: Risiko for elektrisk stød. Lad ikke nogen fjønd de væsker komme ind i opladeren. Det kan resultere i et elektrisk stød.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsbeskyttelse med en nominel fejlstrøm på 30 mA eller derunder.

FORSIGTIG: Risiko for brand. For at reducere risikoen personskade må du kun oplade DEWALT opladelige batterier. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke laged med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel,

men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, när der ikke er indsat en batteripakke. Tag stikket til opladeren ud för forsøg på at rengøre den.

• Forsøg IKKE at oplade batteripakken med andre opladere end opladerne i denne vejledning. Opladeren og batteripakken er specielt designet til at arbejde sammen.
• Disse opladere er ikke beregnet til andre formål end opladning af DEWALT genopladelige batterier. Alle andre anvendelser kan medføre risiko for brand, elektrisk stød eller livsfarlige elektriske stød.
• Udsæt ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Kontrollér, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller stress.
• Brug ikke en forlængerledning, med mindre det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk stød eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren med beskadiget ledning eller stik -få dem udskiftet med det samme.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, när service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk stød, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk stød. Fjernelse af batteripakken vil ikke reducere denne risiko.
• Forsøg ALDRIG at forbinde to opladere med hinanden.
• Opladeren er udformet til at fungere på en almindelig 230V stikkontakt. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere til køretøjer.

Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før batteripakken sættes i.
2. Indsæt batteripakken 2 i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys

vil blinke hele tiden og angive, at opladningsprocessen er startet.

1. Når opladningen er færdig, vil det blive angivet af den røde lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. For at fjerne batteripakken fra opladeren skal du trykke på batteriudløserknappen 3 på batteripakken.

Betjening af oplader

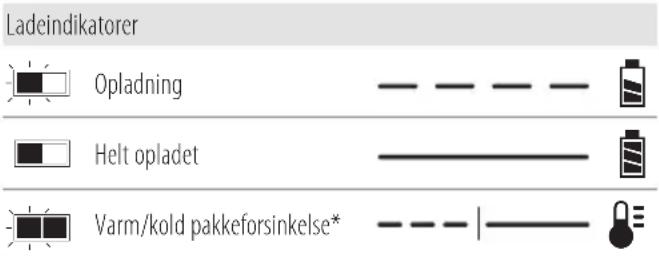

Se indikatorerne nedenfor for batteripakkens opladestatus.

Ladeindikatorer Opladning Helt opladet Varm/kold pakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer en batteripakke, der er for varm eller for kold, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batteripakkelevetid.

En kold batteripakke vil oplade med en lavere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteripakken varmer.

DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Lad ikke fremmedlegemer trænge ind i opladeren.

Elektronisk beskyttelsessystem

XR Li-lon værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteripakken imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring lithium-ion batteripakken på opladeren, indtil den er helt opladet.

Vægmontering

Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Ved vægmontering skal opladeren anbringes inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4 mm langs med en skruehoveddiameter på 7-9 mm, skruet ind i træ til en optimal dybde, der efterlader ca. 5,5 mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for elektrisk stød. Tag stikket til oppladeren ud af stikdåsen før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke- metallisk børste. Brug ikke vand eller rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
• Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det

åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

- Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være tærdbar, hvis den udsættes for gnister eller åben ild.

ADYARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse sø skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på stæn på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan målvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning. BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods.

I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo

sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT™ batteri

DEWALT FLEXVOLT™ batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT™ batteriet står alene eller er i et DEWALT 18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til

FLEXVOLT™ batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer.

Eksempelvis kan transport Wh ydelsen angive

3 x 36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh

Eksempel på mærkning af anvendelses- og transportlabel

Use: 108 Wh

Transport: 3x36 Wh

ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater.

BEMÄRK: Batteripakker bør ikke opbevares helt tömt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

De følgende værktøjer skal anvendes med en batteripakke på 18 V:DCC1018

Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Se Tekniske dataa for flere informationer.

Pakkens indhold

Pakken indeholder:

1 Luftkompressor

10plader

1 Li-ion batteripakke (modellerne C1, D1, L1, M1, P1, S1, T1,

X1,Y1)

2 Li-ion batteripakker (modellerne C2, D2, L2, M2, P2, S2, T2, X2, Y2)

3 Li-ion batteripakker (modellerne C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1Brugsanvisning

BEMÆRK: Batteripakker, opladere og æsker følger ikke med N-modeller. Batteripakker og opladere følger ikke med NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRK: Bluetooth® mærket og logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc., og enhver brug af mærker såsom DEWALT er pålagt licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontroller for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig god tid til grundigt at læse og forstå denne brugsanvisning før brug.

Piktogrammer på værktøjet

Du kan se følgende piktogrammer på værktøjet:

Læs brugsanvisningen før brug.

Brug sikkerhedsbriller og høreværn.

Udendørs støjniveau

Luftforskydning.

Sæt udgangstryk på nul, før luftslangen sættes på eller tages af.

Lufttankens kapacitet.

Oliefri pumpe.

Cirka udkoblingstryk.

Vip kompressoren mod drænventilen, mens du dræner tanken.

Dræn tanken dagligt før og efter brug.

Risiko for høje temperature.

FORSIGTIG: Kompressoren indeholder nogle dele, som kan nå høje temperaturer.

Risiko for utilsigtet opstart. BEMÆRK: Kompressoren kan starte automatisk i tilfælde af strømafbrydelse og efterfølgende nulstilling. ADVARSEL: Kompressorenheden kan starte uden adversel.

Datokodeposition (Fig. A)

Datokoden 6, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2022 XX XX

Produktionsår

Beskrivelse (fig. A)

ADVARSEL: Du skal aldrig modificere elværktøjet eller delle of det. Det kan medføre skade eller personskade.

1 Automatisk tænd/sluk-kontakt
2 Batteri
3 Batteriudløserknap
4 Sikkerhedsventil
5 Måler til tanktryk
6 Drejeregulator
7 Aftapningsventil
8 Kontraventil
9 Hurtigkobling
10 Bærehåndtag
11 Tank

Tilsigtet anvendelse

Din kompressor er designet til at generere trykluft, som kan bruges til professionel, afsluttende sømning, hæftning og andre anvendelser med trykluft.

DET ER IKKE TILLADT AT BRUGE DENNE KOMPRESSOR I MEDICIN- OG F∅DEVARESEKTOREN SAMT TIL GENOPFYLDNING AF ILTBEHOLDERE.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. DU MÅ IKKE anvende eller opbevare kompressoren ved temperature under 0 °C.

Din kompressor er et professionelt elværktøj.

B∅RN må ikke komme i kontakt med/røre ved værktøjet.

Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

• Små børn og svagelige personer. Dette værktøj er ikke beregnet til at blive brugt af små børn eller svagelige personer uden opsyn.
• Dette produkt er ikke beregnet til at blive brugt af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring, kendskab eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

SAMLING OG JUSTERINGER

ADVARSEL: For at reducere risikoen for personskade slur du slukke for, og afbryde batteripakkeninden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. En utilsigtet start kan forårsage kvæstelser.

ADVARSEL: Anvend kun DEWALT batteripakker og nadere.

Isætning og udtagning af batteripakke fra værktøjet (Fig. B)

BEMÆRK: Kontrollér, at din batteripakke 2 er helt opladet.

Sådan installeres batteripakken i værktøjets håndtag

1. Batteripakken skal udrettes ift. skinnerne inde i værktøjets håndtag (Fig. B).
2. Skub det ind i håndtaget, indtil batteripakken sidder godt fast i værktøjet og sørg for at du hører, at den klikker på plads.

Sådan fjernes batteripakken fra værktøjet

1. Tryk på batteriets udløserknap 3 og træk batteripakken ud af værktøjets håndtag med en fast bevægelse.
2. Isæt batteripakken i opladeren som beskrevet i opladerafsnittet i denne vejledning.

Batteripakker til indikator (Fig. B)

Nogle DEWALT batteripakker har en indikatormåler, som består af tre grønne LED-lamper, der angiver det resterende opladningsniveau i batteripakken.

Du aktiverer indikatoren ved at trykke på og holde indikatorknappen 13 nede. En kombination af de tre grønne LED lamper vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser indikatoren ikke, og batteriet skal genoplades.

BEMÆRK: Indikatoren indikerer blot den resterende opladning i batteripakken. Den angiver ikke værktøjets funktionalitet og varierer afhængigt af produktkomponenter, temperatur og slutbrugeranvendelse.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gælende regler.

ADVARSEL: For at reducere risikoen for personskade, stæring tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

ADVARSEL: For at reducere risikoen for alvorlige kredelser skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

LÆS DENNE BRUGERVEJLEDNING OG DISSE SIKKERHEDSREGLER, INDEN DU BETJENER DIN ENHED. Sammenlign illustrationerne med din enhed for at gøre dig bekendt med placeringen af forskellige kontrolfunktioner og justeringer. Gem denne brugervejledning til fremtidig reference.

Beskrivelse af betjening (Fig. A)

Lær disse kontrolfunktioner at kende, inden du betjener enheden.

Automatisk tænd(I)/sluk(O)-kontakt 1: Sæt denne kontakt på "Auto On" (Automatisk tænd) for automatisk at give strøm til trykkontakten, og på "Off" (Sluk) for at fjerne strømmen efter hver brug.

Trykkontakt (vises ikke): Trykkontakten starter automatisk motoren, när lufttankens tryk falder til under det fabriksindstillede "indkoblings"-tryk. Motoren stopper, när lufttankens tryk när det fabriksindstillede "udkoblings-"tryk.

Sikkerhedsventil 4: Hvis trykkontakten ikke lukker luftkompressoren ved dens "udkoblings-"trykindstilling, vil sikkerhedsventilen beskytte mod højtryk ved at "poppe ud" ved dens fabriksindstillingstryk (en smule højere end trykkontaktens "udkoblings-"indstilling).

Tanktrykmåler 5: Tanktrykmåleren indikerer reservelufttrykket i tanken.

Drejeregulator 6: Styrer det tilgængelige lufttryk ved hurtigtilslutningens udgang. Drej drejeregulatoren med uret for at øge trykket eller mod uret for at mindske trykket. Stop, när indikatoren står på det ønskede udgangstryk.

Afkølingssystem (vises ikke): Denne kompressor indeholder et afkølingssystem med avanceret design. Kernen af dette afkølingssystem er en konstrueret blæser. Det er helt normalt for denne blæser at blæse luft gennem aftrækshullerne i store mængder. Du ved, at afkølingssystemet virker, når der udblæses luft.

Luftkompressorpumpe (vises ikke): Komprimerer luft ind i lufttanken. Driftsluft er ikke tilgængeligt, indtil kompressoren har hævet lufttankens tryk til over det påkrævede ved luftudgangen.

Aftapningsventil 7: Aftapningsventilen er placeret i bunden af lufttanken og anvendes til at tømme kondensvand efter hver anvendelse.

Kontraventil 8: Når luftkompressoren er i drift, er kontraventilen "åben", så der kan komme trykluft ind i lufttanken. Når luftkompressoren når "udkoblings-"tryk, "lukkes" kontraventilen, så der forbliver lufttryk i lufttanken. BEMÆRK: Kontraventilen har en lille åbning, der udstøder overskydende luft fra pumpen. En lille mængde luftudslip er normalt og forårsager ikke nogen reduktion i tanktrykket.

Beskyttelse mod motoroverbelastning (vises ikke):

Motoren har en termisk overbelastningsbeskyttelse. Hvis motoren af en eller anden grund bliver overophedet, vil overbelastningsbeskyttelsen slukke for motoren. Motoren skal køle af, inden den genstartes. Sådan genstartes den:

1. Sæt den automatiske Tænd/Sluk kontakt på "Off" (sluk).
2. Tag batteriet ud.
3. Lad motoren køle af.
4. Sæt batteriet i igen.
5. Sæt den automatiske tænd/sluk-kontakt på "Auto On" (Automatisk tænd).

Hurtigtilslutningskobling 9: Den universale EU 1/4" hurtigtilslutningskobling kan bruges med industrielle Skub-for-at-tilslutte-stik.

Sådan bruges din enhed (fig. A, C)

Sådan stoppes den

APVARSEL: Når slangekoblingen løsnes fra hårdigtilslutningens kobling 9, skal slangens koblingsstykke holdes i hånden, så du undgår personskader forårsaget af rekylslangen.

1. Sæt den automatiske Tænd/Sluk kontakt 1 på "Off" (sluk).
2. Drej drejeregulatoren 6 mod uret for at sætte udgangstrykket på nul.
3. Fjern slange og værktøj/tilbehør.
4. Tag batteriet ud, när den ikke er i brug.

Inden start

ADYARSEL: Undlad at betjene denne enhed, før du hør læst denne instruktionsvejledning for sikkerheds-, betjenings- og vedligeholdelsesanvisninger.

Inden hver opstart

1. Sæt den automatiske Tænd/Sluk kontakt 1 på "Off" (sluk).
2. Tag batteriet ud. (Selndsættelse og udtagning af batteripakken fra værktøjet
3. Drej drejeregulatoren 6 med uret for at stille udgangstrykket på nul.
4. Fastgør slange og værktøj/tilbehør.

ADVARSEL: Risiko for farlig drift. Tag godt fat i larkangen med hånden ved installation eller afbrydelse for at forhindre slangesmæld.

ADVARSEL: Risiko for farlig drift. Anvend ikke besladiget eller slidt tilbehør.

BEMÆRK: Slangen eller tilbehøret vil kræve et hurtigtilslutningsstik, hvis luftudgangen er udstyret med en hurtigtilslutningsenhed 9.

ADVARSEL: Risiko for sprængning. Et for kraftigt lærbyk kan medføre risiko for sprængning. Kontroller producentens maksimale, nominelle tryk for luftværktøjer og tilbehør. Regulatorudgangstrykket må aldrig overskride det maksimale, nominelle tryk.

BEMÆRK: Risiko for beskadigelse af ejendom. Trykluft fra enheden kan indeholde vandkondens og olietåge. Du skal ikke sprøjte ufiltreret luft på en genstand, der kan tage skade af fugt. Nogle luftværktøjer og noget tilbehør kan kræve filtreret vand. Læs anvisningerne vedrørende luftværktøjer og tilbehør.

Sådan startes den

1. Isæt batteriet i kompressoren.
2. Fastgør slange og værktøj/tilbehør.
3. Stil den automatiske tænd/sluk-kontakt 1 på "Auto On" (Automatisk tænd), og lad tanktrykket blive opbygget. Motoren stopper, när tanktrykket när "udkoblings-"tryk.
4. Drej drejeregulatoren 6 med uret for at øge trykket, og stop, när det ønskede tryk er nået.

BEMÆRK: Sørg for, at det ønskede tryk ikke er mere end det maksimale tryk af den tilsluttede slange eller det tilsluttede værktøj.

ADVARSEL: Risiko for farlig drift. Hvis en usædvanlig sorgføller vibration bliver bemærket, skal du straks stoppe kompressoren og få den efterset af en uddannet servicetekniker.

ADVARSEL: Sørg for, at regulatoren er stillet til et tryk, der er tillvere end værktøjets maksimale driftstryk.

Kompressoren er klar til brug.

VEDLIGEHOLDELSE

Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring af værktøjet.

ADVARSEL: For at reducere risikoen for personskade, stæring tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

Kundeansvar

	Inden hver anvendelse	Dagligt eller efter hver anvendelse
Efterse sikkerhedsventil X
Tøm tank X
Se efter luftlækager X
Se efter usædvanlig støj/vibration X
Efterse slange- og værktøjsforbindelse	X
Justering af trykkontrol X

ADVARSEL: Risiko for farlig drift. Enhed kører davonatisk, når der er tændt for strømmen. Ved udførelse af vedligeholdelse kan du blive udsat for spændingskilder, trykluft eller bevægelige dele. Det kan medføre personskade. Inden du udfører nogen form for vedligeholdelse, skal du afbryde strømkilden på kompressoren og udtømme al trykluft.

BEMÆRK: Se afsnittet Betjening for kontrolfunktionernes placering.

Sådan efterses sikkerhedsventil (fig. A, C)

ADVARSEL: Risiko for sprængning. Hvis sähedsventilen ikke fungerer korrekt, kan der opstå overtryk, hvilket forårsager brud på lufttanken eller eksplosion.

ADVARSEL: Risiko for flyvende genstande. Hav altid davserede beskyttelsesbriller på med sideværn.

Sikkerhedsventilen 4 er blevet indstillet til højest tilladte tryk i trykbeholderen. Det er forbudt at justere sikkerhedsventilen. Aktiver sikkerhedsventilen 4 fra tid til anden efter behov for at sikre, at den fungerer.

1. Løsn sikkerhedsventilens møtrik, indtil du kan høre trykluften blive frigivet.

2. Derefter strammer du sikkerhedsventilens møtrik helt.

3. Hold altid sikkerhedsventilen 4 og det omkringliggende område rent og fri for forhindringer.

BEMÆRK: Hvis sikkerhedsventilen 4 sidder fast eller ikke fungerer ordentligt, bør du kontakte et DEWALT servicecenter.

Sådan tømmes Tanken (Fig. A, D)

ADVARSEL: Risiko for usikker drift. Lufttanke indeholder høgjøksluft. Hold ansigt og andre kropsdele væk fra afløbsudgangen. Hav altid certificeret beskyttelsesbriller på med sideværn, når den tømmes, da snavs kan sprøjte op i ansigtet.

ADVARSEL: Risiko for støj. Hav altid passende høreværn præder brug. Under nogle forhold og ved langtidsbrug kan støj fra dette produkt give tab af hørelse.

BEMÆRK: Alle trykluftsystemer genererer kondensvand, der akkumuleres i ethvert afløbspunkt (f.eks. tanke, filter, efterkølere, tørrere). Dette kondensvand indeholder smøreolie og/eller stoffer, som kan være reguleret og skal bortskaffes i overensstemmelse med lokale, statslige og føderale love og regler.

ADVARSEL: Risiko for sprængning. Der samles kønsvand i lufttanken. Hvis det ikke tømmes, vil vandet skabe korrosion, og det vil svække lufttanken, hvilket forårsager en risiko for brud på lufttanken.

BEMÆRK: Risiko for beskadigelse af ejendom. Drænet vand fra lufttanken kan indeholde olie og rust, som kan forårsage pletter.

1. Sæt Tænd/Sluk-kontakten 1 på "OFF" (sluk).
2. Tag batteriet ud.
3. Drej regulatoren 6 mod uret for at stille udgangstrykket på nul.
4. Fjern luftværktøjet eller tilbehøret.

ADVARSEL: Når du løsner slangekoblingen fra hård tilslutningskoblingen 9, skal slangens koblingsdel holdes i hånden for at undgå personskader forårsaget af tilbagegangsslangen.

1. Anbring en passende beholder under aftapningsventilen til vandet, der løber ud.
2. Løsn sikkerhedsventilens møtrik, så tanken kan blive tømt for luft, indtil tanktrykket er ca. 1,4 bar (20 PSI). Stram derefter sikkerhedsventilens møtrik helt.
3. Dræn vandet fra lufttanken ved at åbne aftapningsventilen 7 i bunden af tanken.
4. Hold i håndtaget 10, og vip kompressoren mod afløbsventilen 7 for at lade alt vand løbe ud.
5. Når vandet er løbet ud, lukker du aftapningsventilen 7. Luftkompressoren kan nu stilles til side.

BEMÆRK: Hvis aftapningsventilen er blokeret, skal du frigøre alt lufttryk ved at slutte et værktøj til luftlinen og betjene den, indtil tanktrykket er nul BAR, og kontakte DEWALT-servicecenteret.

Opbevaring

Før du opmagasinere luftkompressoren, skal du sørge for at gøre følgende:

1. Læs afsnittet Vedligeholdelse på de foregående sider, og udfør planlagt vedligeholdelse efter behov.
2. Stil altid den automatiske tænd/sluk-kontakt på "Off" (Sluk), og tag batteriet ud. Tøm vand fra lufttank. Se Sådan tømmes tank under Vedligeholdelse.

ADVARSEL: Der samles kondensvand i lufttanken. Håslet ikke drænes, vil der opstå korrosion, og det vil svække lufttanken, hvilket forårsager en risiko for brud på lufttanken.

1. Opbevar luftkompressoren med tanktrykket ved nul psi, på et rent og tørt sted beskyttet mod vind og vejr ved en temperatur mellem +5°C og +45°C.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tælt, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør, end det, der tilbydes de WALT, ikke blevet testet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at reducere risikoen for tilskadekomst bør kun tilbehør anbefalet af DEWALT bruges sammen med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Reparationer

Der kan ikke udføres service på opladeren eller batteripakken. Der er ingen dele, der kan serviceres, inden i opladeren eller batteripakken.

ADVARSEL: For at sikre produktets SIKKERHED og ELIGHED skal reparationer, vedligeholdelse og justering (herunder børsteeftersyn og -udskiftning, når relevant) udføres af et DEWALT fabriksservicecenter eller et DEWALT autoriseret servicecenter. Brug altid identiske reservedele.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan blive gendannet eller genanvendt og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale regulativer. Yderligere informationer findes på www.2helpU.com.

Genopladelig batteripakke

Dette langtidsholdbare batteri skal udskiftes, når det ikke giver tilstrækkelig strøm til de opgaver, som tidligere let blev udført. Ved slutningen af dens tekniske levetid, kassér den med behørigt omhu for vores miljø:

• Kør batteripakken helt ned, og fjern den derefter fra værktøjet.
• Li-lon celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

ORDLISTE

CFM: Kubikfod i minuttet.

SCFM: Standardkubikfod i minuttet; en enhed, der måler lufttilførsel.

LPM eller l/min: Liter i minutter; en enhed, der måler lufttilførsel

BAR: Målingen af en metrisk trykenhed.

PSI: Pund pr. kvadrattomme; en enhed, der måler tryk.

kPa (kilopascal): Måling af metrisk tryk. 1 kilopascal svarer til 1000 pascal.

Indkoblingstryk: Mens motoren er slukket, falder lufttankens tryk, när der anvendes tilbehør. Når tankens tryk falder til et bestemt lavt niveau, genstarter motoren automatisk. Det lave tryk, hvorved motoren automatisk genstarter, kaldes for indkoblingstryk.

Udkoblingstryk: Når en luftkompressor tændes og begynder at køre, skabes der et lufttryk i lufttanken. Det når op på et bestemt højtryk, inden motoren automatisk slukker, hvorved din lufttank beskyttes mod et tryk, der er højere end dens kapacitet. Det høje tryk, hvorved motoren slukker, kaldes for udkoblingstryk.

Driftscyklus: Denne luftkompressorpumpe er i stand til at køre kontinuerligt. For at forlænge din luftkompressors holdbarhed anbefales det dog, at du opretholder en gennemsnitlig driftscyklus på 50%-75%. Det vil sige, at luftkompressorpumpen ikke bør køre mere end 30–45 minutter på en given time.

Vejledning til fejlfinding

Dette afsnit indeholder en liste over funktionsfejl, der hyppigt opstår, årsagerne og udbedrende handlinger. Operatøren eller vedligeholdelsespersonalet kan udføre nogle udbedrende handlinger, og andre funktionsfejl kan kræve assistance af en kvalificeret DEWALT-tekniker eller din forhandler.

Kode Mulig årsag Mulig løsning
1	Trykkontakt slukker ikke for motor, når kompressor når udkoblingstryk	Sæt den automatiske Tænd/Sluk-kontakt til "Off" (sluk), og fjern batteriet. Hvis enheden ikke slukker, så kontakt en DEWALT-serviceorganisation.
2 Trykkontaktens udkobling er for høj Kontakt en D		EWALT serviceorganisation.
3	Rørmonteringer er ikke stramme nok	Stram monteringerne der, hvor du kan høre, at der slipper luft ud. Efterse monteringer med en sæbevandsopløsning.Stram ikke for meget.
4	Defekt lufttank Lufttank skal udskiftes. Undlad at reparere lækagen. Kontakt en D	EWALT serviceorganisation.ADMARSEL: Risiko for sprængning. Undlad at bore ind i, svejse eller på anden vis modificere kæcken, da den ellers vil blive svækket. Lufttanken kan revne eller eksplodere.
5	Lækkende forseglinger Kontakt en D	EWALT serviceorganisation.
6	Defekt sikkerhedsventil	Betjen sikkerhedsventilen manuelt ved at løsne og derefter stramme sikkerhedsventilens møtrik. Hvis ventilen stadigvæk lækker, skal den udskiftes. Kontakt en DEWALT serviceorganisation.
7	Regulatoren er ikke justeret korrekt til det tilbehør, der anvendes	Det er normalt, at der opstår et vist trykfald, når der bruges tilbehør. Juster drejeregulatoren ,som angivet vedDrejeregulatorunderBeskrivelse af betjening, hvis trykfaldet er for stort.BEMÆRK: Juster det regulerede tryk under strømningsforhold, mens der anvendes tilbehør.
8 Forlænget	overdreven brug af luft Reducer mængden af luft anvendelse.
9	Kompressor tilfører ikke nok luft til tilbehør	Læs kravet om luft til tilbehør. Hvis det er højere end Lufttilførslen (l/min) eller trykket fra din luftkompressor, har du brug for en mere kraftfuld kompressor, der kan betjene tilbehør.
11 Begrænset	kontraventil Kontakt en D	EWALT serviceorganisation.
12 Luftlækager	Stram monteringer.
13	Regulator er beskadiget	Kontakt en DEWALT serviceorganisation.
14	Kontakt til beskyttelse af motoroverbelastning er udløst	Læs Beskyttelse mod overbelastning af motoren underBeskrivelse af betjening. Hvis beskyttelsen mod overbelastning af motoren ofte udløses, så kontakt en DEWALT serviceorganisation.
15	Tanktryk overskrider trykkontaktens indkoblingstryk	Motoren starter automatisk, når tankens tryk falder til under trykkontaktens indkoblingstryk.
16	Løse elektriske forbindelser	Kontakt en DeWALT serviceorganisation.
17 Mulig defekt motor	Kontakt en D	EWALT serviceorganisation.
18	Spraymaling på indvendige motordele	Kontakt en DeWALT serviceorganisation. Undlad at betjene kompressoren i det område, der er sprøjtemalet. Se advarslen om brændbar damp.
19	Pumpen kører ikke, fordi tanktrykket er over indkoblingstrykket.	Tøm tank til under indkoblingstryk, når pumpen tændes.
20	Pumpen kører ikke pga. sikkerhedsfejl.	Skift den automatiske tænd/sluk-kontakt fra "Off" (Sluk) til "Auto On" (Automatisk tænd).

Fejlfindingskoder

Problem	Kode
Sikkerhedsventil mod for højt lufttanktryk hopper af	1, 2
Luftlækager	3
Luftlækager i lufttank eller ved lufttankssvejsninger	4
Luftlækager mellem top- og ventilplade	5
Luftlækager fra sikkerhedsventil	6
Kompressor leverer ikke nok luft til at betjene tilbehør	7, 8, 9, 10, 11, 12
Regulatorknap har uafbrudt luftlækage	13
Regulator lukker ikke luftudgang	13
Motoren kører ikke	6, 14, 15, 16, 17, 18, 19, 20

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere feil ved batteripakken ved at lyset ikke er på.

MERK: Dette kan også tyde på et problem med laderen.

Transport-modus: Når hetten er satt på FLEXVOLT™-batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

Før du lagrer luftkompressoren, skal du forsikre deg om at du har gjort følgende:

Oppladbar batteripakke
