GEBRUIKSAANWIJZING DCC1018 DEWALT

Nederlands (vertaald vanuit de originele instructies) 90

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

			DCC1018
Spanning V	DC		18
Type 1
Accutype Li-Ion
Capaciteit luchttank Liters 10
Inschakeldruk, bij benadering BAR 6,9
Uitschakeldruk, bij benadering	18V accupack:	BAR 8,6
	18V/54V accupack:	BAR 9,6
Luchtverplaatsing I/min 48
Luchtproductie bij 7 BAR I/min 31
Zekeringtype Tijdvertraging
Nominale gereguleerde luchtdruk (bij benadering)	18V accupack:	BAR	0 – 8,6
	18V/54V accupack:	BAR	0 – 9,6
Motoromwentelingen per minuut 3400
Type snelkoppeling			Universele snelkoppeling EU 1/4"
Pomptype			Zonder olie
Gewicht (zonder accu)	kg		11,3
Geluidswaarden overeenkomstig EN1012-1 (EN ISO 2151:2008)
L_PA (niveau emissie geluidsdruk)		dB (A)	79,1
K (onzekerheid voor het gegeven geluidsniveau)		dB (A)	0,9

Het vibratie- en/of geluids-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test overeenkomstig EN1012-1 (EN ISO 2151-2008) en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Er kan een eerste beoordeling van blootstelling mee worden uitgevoerd.

WAARSCHUWING: Het verklaarde vibratie- en/of geluids-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires, of slecht wordt onderhouden, kan de vibratie- en/of geluids-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode.

Bij een schatting van het blootstellingsniveau aan vibratieen/of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verlagen.

Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: goed onderhoud van gereedschap en de accessoires, de handen warm houden (relevant voor trilling), organisatie van werkpatronen.

EG-conformiteitsverklaring

Machinerichtlijn

CE

18V 10L Snoerloze luchtcompressor DCC1018

Dewalt verklaart dat deze producten zoals beschreven onder "technische gegevens" in overeenstemming zijn met: EC-richtlijne 2006/42/EG, EN1012-1:2010, EN 62841-1:2015. 2000/14/EC, Compressoren, <15kW, Annex VI DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart.

Locatie certificeringsorgaan, Dinnendahlstr. 9, 44809 Bochum, Duitsland

Nummer aangemelde instantie: 0158

LWA (niveau gemeten geluidsvermogen) dB 92 LWA (niveau gegarandeerd geluidsvermogen) dB 93

Deze producten voldoen ook aan Richtlijn 2014/30/EU en 2011/65/EU.

Neem voor meer informatie contact op met Dewalt op het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en doet deze verklaring namens DEWALT.

M. Georg

Markus Rompel

65510, Idstein, Duitsland

06.05.2022

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.

Accu's Laders/Laadtijden (Minuten)***
Cat # V	DC	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datumcode 201811475B of later
**Datumcode 201536 of later
***Deze matrix is uitsluitend bestemd als richtlijn, de tijden zijn afhankelijk van de temperaturen en de accustatus.

Definities: Veiligheidsrichtlijnen

De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen te letten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie de, indien niet vermeden, zal leiden tot de dood of ernstige verwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke siedatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstige letsels.

VORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matige letsels.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

op risico van een elektrische schok.

op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING: Lees alle Vangheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn

meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ALS

TOEKOMSTIG REFERENTIEMATERIAAL

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten

elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

Veiligheid Werkplaats

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.

b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

Elektrische Veiligheid

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.

d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende

onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

Persoonlijke Veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de 'off' (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.
h) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat

u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en Verzorging van Elektrisch Gereedschap

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.
b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.
h) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijk worden.

Gebruik en Verzorging van Gereedschap op Accu

a) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype,

kan een risico op brand veroorzaken indien gebruikt met een andere accu.

b) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu's. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brand veroorzaken.
d) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwonden veroorzaken.
e) Werk niet met een accu of met gereedschap dat beschadigd is of waaraan wijzigingen zijn aangebracht. Beschadigde of gemodificeerde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of een risico van letsel.
f) Stel een accu of gereedschap niet bloot aan open vuur of uitzonderlijk hoge temperatuur. Brand of een temperatuur boven de 130 °C kunnen de accu doen exploderen.
g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Door op onjuiste wijze opladen of opladen bij een temperatuur buiten het opgegeven bereik kan de accu beschadigd raken en het risico van brand toenemen.

Service

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeer.
b) Probeer nooit beschadigde accu's te repareren. De reparaties aan accu's mogen alleen worden uitgevoerd door de fabrikant of door geautoriseerde servicecentra.

INSTRUCTIES VOOR DE VEILIGHEID

Belangrijke veiligheidsinstructies voor het gebruik van de compressor

WAARSCHUWING: DE DOOD OF EEN ERNSTIG LICAMELIJK LETSEL KAN HET GEVOLG ZIJN VAN ONGEPAST OF ONVEILIG GEBRUIK VAN DE COMPRESSOR. VOLG DEZE BASIS VEILIGHEIDSINSTRUCTIES OM DEZE RISICO'S TE VERMIJDEN.

LEES ALLE INSTRUCTIES

1. RAAK NOOIT BEWEGENDE ONDERDELEN AAN. Plaats uw handen, vingers of andere lichaamsdelen nooit in de buurt van de bewegende onderdelen van de compressor.
2. NOOIT GEBRUIKEN ZONDER ALLE AFSCHERMINGEN GEPLAATST Gebruik deze compressor nooit zonder alle afschermingen of veiligheidsuitrustingen geplaatst en in goed werkende staat. Als, voor onderhoud of service, een afscherming of veiligheidsuitrusting verwijderd moet worden, verzeker dan dat de afschermingen of veiligheidsuitrusting opnieuw geplaatst wordt voordat de compressor terug in gebruik genomen wordt.
3. DRAAG ALTIJD OOGBESCHERMING. Draag altijd een veiligheidsbril of gelijkaardige oogbescherming. Perslucht mag nooit naar iemand of naar een lichaamsdeel gericht worden.
4. BESCHERM UZELF TEGEN EEN ELEKTRISCHE SCHOK. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en behuizingen van koelkasten. Gebruik de compressor nooit op vochtige of natte plaatsen. Stel de compressor nooit bloot aan zware weersomstandigheden.
5. KOPPEL DE COMPRESSOR LOS WANNEER DEZE NIET IN GEBRUIK IS. Koppel de compressor altijd los van de voeding en laat de perslucht uit de tank voor service, inspectie, onderhoud, reiniging, vervanging of controle van onderdelen.
6. VOORKOM DAT HET GEREEDSCHAP ONBEDOELD WORDT GESTART. Vervoer de compressor niet over grote afstanden, in een voertuig of in mogelijk gevaarlijke situaties, bijvoorbeeld, op een ladder of een stelling terwijl de compressor is aangesloten op de stroomvoorziening of wanneer de luchttank is gevuld met gecomprimeerde lucht. Sluit de compressor pas aan op de stroomvoorziening wanneer u hebt gecontroleerd dat de AAN/UIT-schakelaar in de UIT-stand staat.
7. BEWAAR DE COMPRESSOR OP DE JUISTE MANIER. De compressor moet op een droge plaats bewaard worden wanneer deze niet in gebruik is. Buiten bereik van kinderen houden. Sluit de bergruimte af.
8. HOUD DE WERKPLEK SCHOON Rommelige plaatsen nodigen uit tot letsels. Verwijder alle niet noodzakelijk gereedschap, vuil, meubels enz. van alle werkplekken.
9. HOUD KINDEREN UIT DE BUURT. Alle bezoekers moeten op een veilige afstand van het werkgebied worden gehouden.
10. DRAAG DE JUISTE KLEDING. Draag geen loszittende kleding of sieraden. Zij kunnen in bewegende onderdelen vast komen te zitten. Draag beschermende haarbedekking als u lang haar hebt.
11. BLIJF AANDACHTIG. Kijk wat u doet. Gebruik uw gezond verstand. Werk niet met de compressor wanneer u moe bent. U mag de compressor nooit gebruiken onder invloed van alcohol, drugs of geneesmiddelen die u loom maken.
12. CONTROLEER OP BESCHADIGDE ONDERDELEN EN LUCHTLEKKEN. Voordat u de compressor verder gebruikt, moet u de beschermkap en andere onderdelen zorgvuldig controleren op schade, om te verzekeren dat het onderdeel goed zal functioneren en zijn bedoelde functie

zal vervullen. Voer een controle uit op de uitlijning van bewegende onderdelen, het vastlopen van bewegende onderdelen, breuk van onderdelen, montage en andere toestanden die de werking kunnen beïnvloeden. Een beschermkap of een ander onderdeel dat beschadigd is, moet op juiste wijze worden gerepareerd of vervangen door een erkende servicedienst, tenzij in deze instructiehandleiding anders wordt aangegeven. Laat beschadigde drukschakelaars vervangen door een erkende servicedienst. Gebruik de compressor niet als u deze niet met de schakelaar aan en uit kunt zetten. Probeer nooit om een lekkende of beschadigde luchttank te repareren. Laat de tank onmiddellijk vervangen door een erkende servicedienst.

1. GEBRUIK DE COMPRESSOR NOOIT VOOR ANDERE DAN DE OPGEGEVEN TOEPASSINGEN. Gebruik de compressor nooit voor andere dan in de instructiehandleiding opgegeven toepassingen. Gebruik nooit perslucht voor ademhaling of beademing. Sta nooit op de compressor.
2. BEDIEN DE COMPRESSOR OP DE JUISTE MANIER. Bedien de compressor overeenkomstig de hierin geleverde instructies. Laat de compressor nooit bedienen door kinderen, personen die niet vertrouwd zijn met de werking of onbevoegd personeel.
3. HOUD ALLE SCHROEVEN, BOUTEN EN AFSCHERMINGEN STEVIG OP HUN PLAATS. Houd alle schroeven, bouten en afschermingen stevig gemonteerd. Controleer hun toestand periodiek.
4. HOUD DE LUCHTUITLAAT VAN DE MOTOR SCHOON De luchtuitlaat van de motor moet schoon gehouden worden, zodat de lucht te allen tijde vrij kan stromen. Controleer regelmatig op de opbouw van stof.
5. GEBRUIK EEN COMPRESSOR NOOIT ALS DEZE BESCHADIGD IS OF ABNORMAAL WERKT. Als het erop lijkt dat de compressor niet normaal werkt, vreemde geluiden maakt of andere defecten vertoont, stop dan onmiddellijk met het gebruik en plan reparaties door een erkende servicedienst.
6. VEEG PLASTIC ONDERDELEN NIET AF MET EEN OPLOSMIDDEL. Oplosmiddelen zoals diesel, thinner, benzine, koolstoftetrachloride en alcohol kunnen plastic onderdelen beschadigen en scheuren. Veeg ze niet af met zulke oplosmiddelen. Veeg plastic onderdelen lichtjes af met een zachte doek, gedept in zeepsop en maak ze goed droog.
7. GEBRUIK ALLEEN ORIGINELE RESERVEONDERDELEN. Niet originele vervangonderdelen kunnen uw garantie ongeldig maken en leiden tot slechte werking en letsels. Originele onderdelen zijn verkrijgbaar bij uw dealer.
8. PAS DE COMPRESSOR NIET AAN. Pas de compressor niet aan. Neem voor reparaties altijd contact op met de erkende servicedienst. Onbevoegde aanpassing kan niet alleen de prestaties van de compressor beïnvloeden, maar kan ook leiden tot een ongeluk of letsel van onderhoudspersoneel, die niet de vereiste kennis en technische deskundigheid hebben om de handelingen juist uit te voeren. Onbevoegde aanpassingen kunnen het

risico op letsel van de gebruiker of het risico op materiële schade vergroten.

1. ZET DE SCHAKELAAR UIT WANNEER DE COMPRESSOR NIET GEBRUIKT WORDT. Zet, wanneer de compressor niet gebruikt wordt, de schakelaar UIT, koppel deze los van de voeding en open de afvoerkraan om de perslucht uit de luchttank te laten.
2. RAAK NOOIT HETE OPPERVLAKKEN AAN. Raak geen slangen, koppen, cilinders of motors aan om het risico op brandwonden te verminderen.
3. RICHT DE LUCHTSTROOM NIET RECHTSTREEKS OP HET LICHAAM. Richt de luchtstroom nooit op personen of dieren, dit vormt een risico op letsel.
4. DRAIN DE TANK DAGELIJKS OF NA ELK GEBRUIK. Open het aftapventiel en kantel de compressor om het verzamelde water volledig te verwijderen. De tank niet voldoende drainen, kan leiden tot overmatige corrosie, wat plotseling breken van de tank of een explosie kan veroorzaken.
5. STOP NIET DE COMPRESSOR DOOR DE ACCU ERUIT TE TREKKEN. Gebruik hiervoor de AAN/UIT-schakelaar.
6. GEBRUIK ALLEEN AANBEVOLEN ONDERDELEN VOOR WERKEN MET PERSLUCHT, DIE GESCHIKT ZIJN VOOR DRUKKEN TOT 9,6 BAR Risico op barsten. Gebruik alleen aanbevolen onderdelen voor werken met perslucht, die geschikt zijn voor drukken tot 9,6 bar.
7. DRAAG GESCHIKTE GEHOOR- EN HOOFDBESCHERMING. Geschikte beschermende kledij moet gedragen worden tijdens het werken met de compressor en verbonden gereedschap of accessoires. Raadpleeg de handleiding van het gereedschap/accessoire en leeft alle veiligheidsvoorschriften na.
8. HOUD REKENING MET OMGEVINGSOMSTANDIGHEDEN. Laat de compressor nooit in de regen staan. Gebruik de compressor nooit in vochtige of natte omstandigheden. Zorg voor goede verlichting. Gebruik de compressor nooit in de buurt van brandbare vloeistoffen of gassen.
9. NIET GEBRUIKEN IN EXPLOSIEVE ATMOSFEREN, ZOALS IN AANWEZIGHEID VAN BRANDBARE VLOEISTOFFEN, GASSEN OF STOF. Compressors kunnen vonken veroorzaken, die het stof of de dampen kunnen doen ontbranden.
10. CONTROLEER STEEDS VÓÓR GEBRUIK HET DRUKVAT OP TEKENEN VAN ROEST EN BESCHADIGING. Gebruik de compressor niet met een beschadigd of verroest drukvat.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het implementeren van veiligheidsvoorzieningen kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door deeltjes die worden weggeslingerd.
• Risico van brandwonden omdat accessoires tijdens het gebruik heet worden.
• Risico van persoonlijk letsel als gevolg van langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Laders

Laders van DEWALT vereisen geen aanpassingen en zijn ontworpen voor een zo eenvoudig mogelijk gebruik.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd dat het voltage van de accu overeenkomt met de voltage op het typeplaatje. Let er ook op dat het voltage van uw lader overeenkomt met dat van uw netstroomvoorziening.

Deze DEWALT lader is dubbel geïsoleerd volgens EN60335; daarom is een aardedraad niet vereist.

Als de voedingskabel is beschadigd mag deze uitsluitend vervangen worden door DEWALT of een erkende serviceorganisatie.

Een verlengsnoer gebruiken

Gebruik alleen een verlengsnoer als het absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van uw lader (zie Technische

Gegevens). De minimumafmeting van de geleider is 1 mm ^2 ; de maximumlengte is 30 m.

Rol het snoer altijd volledig af, wanneer u een haspel gebruikt.

Belangrijke veiligheidsinstructies voor alle acculaders

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte acculaders (raadpleeg Technische Gegevens).

- Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accu gebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat geltelloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrische schok.

WAARSCHUWING: Wij adviseren u een davakschakelaar te gebruiken met een nominale reststroomwaarde van 30 mA of minder.

VOORZICHTIG: Gevaar voor brandwonden. Beperk hetrisico van letsel, laad uitsluitend DEWALT oplaadbare accu's op. Andere typen accu's zouden uit elkaar kunnen barsten en persoonlijk letsel en materiële schade veroorzaken.

VOORZICHTIG: Er moet op worden toegezien dat karten niet met het gereedschap kunnen spelen.

OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgeschermde laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voor u de lader gaat reinigen.

• Probeer NIET de accu op te laden met andere laders dan de laders die in deze handleiding worden genoemd. De lader en de accu zijn speciaal voor elkaar ontworpen.
• Deze laders zijn niet bedoeld voor andere toepassingen dan het opladen van DEWALT oplaadbare accu's. Andere toepassingen kunnen leiden tot brand, een elektrische schok of elektrocutie.
• Stel de lader niet bloot aan regen of sneeuw.
• Trek aan de stekker van de lader en niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Er is dan minder risico op beschadiging van het snoer en van de stekker.
• Controleer dat het snoer zo is geplaatst dat niemand erop kan stappen of erover kan struikelen of het snoer op andere wijze beschadigd of bekneld raakt.
• Gebruik alleen een verlengsnoer als dat absoluut noodzakelijk is. Gebruik van een ongeschikt verlengsnoer kan leiden tot het risico van brand, elektrische schok of elektrocutie.
• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt gekoeld door de ventilatiesleuven boven en onder in de behuizing.
• Werk niet met de lader met een beschadigd snoer of een beschadigde stekker—laat eventuele beschadigde onderdelen onmiddellijk vervangen.
• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de unit naar een officieel servicecentrum.
• Haal de lader niet uit elkaar; breng de lader naar een officieel servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie of brand.
• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico is uitgesloten.
• Trek, voordat u met reinigingswerkzaamheden begint, de stekker van de lader uit het stopcontact. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accu uitneemt.
• Sluit NOOIT twee laders op elkaar aan.
• De lader is ontworpen voor een gewone huishoudelijke elektrische installatie van 230V. Gebruik de lader niet op een andere spanning. Dit geldt niet voor de 12V-lader.

Een accu opladen (Afb. [Fig.] B)

1. Steek de stekker van de lader in een geschikt stopcontact voor u de accu plaatst.

2. Plaats de accu 2 in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat de laadprocedure is gestart.

3. Een volledig opgeladen accu wordt aangegeven door het rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Om de accu uit de lader te nemen, drukt u op de accu-vrijgaveknop 3 op de accu.

OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu's garanderen door de accu's volledig op te laden voor u deze voor het eerst in gebruik neemt.

Werking van de lader

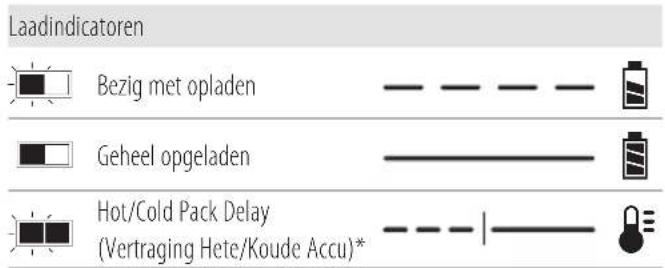

Raadpleeg onderstaande indicatoren voor de laadstatus van de accu.

Laadindicatoren Bezig met opladen Geheel opgeladen Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)*

* Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure.

De geschikte lader(s) laden niet een kapotte accu op. Wanneer de laadindicator niet gaat branden, is dat een teken dat de accu kapot is.

OPMERKING: Dit kan ook betekenen dat er iets mis is met de oplader.

Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum.

Hot/Cold Pack Delay (Vertraging Hete/Koude Accu)

Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu-laadstand. Deze functie waarborgt een maximale levensduur van de accu.

Een koude accu zal minder snel opladen dan een warme accu. De accu zal gedurende de gehele laadcyclus minder snel worden opgeladen en zal niet maximaal worden opgeladen, ook niet als de accu warmer wordt.

De lader van het type DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen vreemde voorwerpen in de lader kunnen komen.

XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat voorkomt dat de accu te veel wordt geladen, te heet wordt of te diep wordt ontladen.

Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Zet, als dit gebeurt, de Lithium-Ion-accu op de lader, tot deze volledig geladen is.

Montage aan de wand

Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4 mm lang waarvan de schroefkop een diameter heeft van of 7 – 9 mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5 mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven.

Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. M. van, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accu

Belangrijke veiligheidsinstructies voor alle accu's

Als u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt.

De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.
• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.
  • Laad de accu's alleen op in DEWALT-laders.
• Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.
• Berg het gereedschap en de accu niet op plaatsen op waar de temperatuur kan dalen tot onder 4 °C (39,2 °F) (zoals in een schuur buiten of een metalen gebouw in de winter), of kan oplopen tot tot 40 °C (104 °F) of hoger (zoals in een schuur buiten of een metalen gebouw in de zomer).
• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur

exploderen. Als lithium ion accu's worden verbrand, komen giftige dampen en materialen vrij.

• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

- De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. A bloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu's terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu met op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het gebruik is, op z'n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu's kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid.

Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport karten accu's mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ion batterijen mogen niet in gecontroleerde bagage worden gestopt.

DEWALT accu's voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA), Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu's zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria.

In de meeste gevallen zal bij de verzending van een DEWALT-accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh), moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu's wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DEWALT in verband met complicaties met de voorschriften, lithium-ion-accu's niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu's (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh.

Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie.

De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften.

De FLEXVOLT™-accu vervoeren

De DEWALT FLEXVOLT™-accu heeft twee standen: Gebruiks- en Transport-.

Stand: Wanneer de FLEXVOLT™-accu op zichzelf staat of in een DEWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT™-accu in een 54V- of een 108V-product (twee 54V-accu's) zit, werkt de accu als een 54V-accu.

Transport-stand: Wanneer de kap op de FLEXVOLT™-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending.

In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu's ontstaan met een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu's met een lagere Wattuur- classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu's met een hogere Wattuur-capaciteit.

Voorbeeld, de transport Wh waarde kan 3 x 36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens Voorbeeld van markering met etiket gebruik en transport

Use: 108 Wh

Transport: 3x36 Wh

gebruik kan 108 Wh aangeven (1 batterij).

Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu's op bij kamertemperatuur als deze niet in gebruik zijn.
2. Wanneer u de accu lange tijd opbergt, kunt u deze voor optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader.

OPMERkInG: Accu's kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen.

Labels op de oplader en accu

Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan:

Lees gebruiksaanwijzing voor gebruik.

Zie Technische gegevens voor de oplaadtijd.

Niet doorboren met geleidende voorwerpen.

Laad geen beschadigde accu's op.

Niet blootstellen aan water.

Zorg dat defecte snoeren onmiddellijk worden vervangen.

Uitsluitend opladen tussen 4 °C en 40 °C.

Alleen voor gebruik binnenshuis.

Bied de accu als chemisch afval aan en houd rekening met het milieu.

Laad DEWALT-accu's alleen op met de aangewezen DEWALT-laders. Wanneer u andere accu's dan de aangewezen DEWALT-accu's oplaadt met een DEWALT-lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties.

Gooi de accu niet in het vuur.

GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh).

TRANSPORT (met ingebouwde transport dop).

Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3 batterijen van 36 Wh).

Accutype

Het volgende gereedschap werkt met een 18V-accu: DCC1018 Deze accu's kunnen worden gebruikt: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1Luchtcompressor

1Lader

1 Li-lon-accu (modellen C1, D1, L1, M1, P1, S1, T1, X1, Y1)

2 Li-lon-accu's (modellen C2, D2, L2, M2, P2, S2, T2, X2, Y2)

3 Li-lon-accu's (modellen C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1Instructiehandleiding

OPMERkInG: Bij de N-modellen worden geen accu's, laders en gereedschapskoffers geleverd. Bij de NT-modellen worden geen accu's en laders geleverd. Bij de B-modellen worden Bluetooth®-accu's geleverd.

OPMERkInG: Het merkteken met het woord Bluetooth® en logo's zijn geregistreerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en ieder gebruik van dergelijke merktekens door DEWALT is onder licentie. Overige handelsmerken en merknamen zijn eigendom van hun respectievelijke eigenaren.

- Controleer het gereedschap, de onderdelen of accessoires op eventuele beschadiging tijdens het transport.

- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voor u het gereedschap in gebruik neemt.

Markeringen op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees de gebruiksaanwijzing voorafgaand aan het gebruik.

Draag oog- en gehoorbescherming.

Lawaainiveau buitenshuis

Luchtverplaatsing.

Stel de uitlaatdruk in op nul, voordat de luchtslang wordt bevestigd of verwijderd.

Capaciteit luchttank.

Pomp zonder olie.

Uitschakeldruk, bij benadering.

Kantel de compressor in de richting van het aftapventiel tijdens het leeglaten van de tank.

Laat de tank dagelijks leeg, vóór en na gebruik.

Risico van hoge temperaturen.

OPGELET: De compressor bevat enkele onderdelen die hoge temperaturen kunnen bereiken.

Risico op onbedoeld starten. KENNISGEVING: De compressor kan automatisch starten na een stroompan en daaropvolgende reset. WAARSCHUWING: De compressoreenheid kan starten zonder waarschuwing.

Positie Datumcode (Afb. [Fig.] A)

De datumcode 6, die ook het jaar van fabricage omvat, is in de behuizing afgedrukt.

Voorbeeld:

2022 XX XX

Productiejaar en -week

Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel a nooit aan. Dit kan schade of persoonlijk letsel tot

gevolg hebben.

1 Auto Aan/Uit-schakelaar
2 Accu
3 Accu-ontgrendelknop
4 Veiligheidsventiel
5 Tankdrukmeter
6 Één-slagregelaar
7 Aftapventiel
8 Controleventiel
9 Snelkoppeling
10 Draaghandgreep
11 Tank

Bedoeld gebruik

Uw compressor is ontworpen voor het genereren van perslucht, die gebruikt kan worden voor professioneel nagelen, nieten en andere persluchttoepassingen.

DEZE COMPRESSOR MAG NIET GEBRUIKT WORDEN IN DE MEDISCHE EN VOEDINGSSECTOR OF VOOR HET BIJVULLEN VAN ZUURSTOFFLESSEN.

NIET TE GEBRUIKEN onder natte omstandigheden of op een plaats waar brandbare vloeistoffen of gassen zijn. NIET gebruiken bij temperaturen onder 0 °C.

De compressor is professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen.

Toezicht is vereist als onervaren gebruikers met dit gereedschap werken.

- Jonge kinderen en personen met een zwakke

gezondheid. Dit apparaat is niet bedoeld voor gebruik door

jonge kinderen en personen met een zwakke gezondheid, zonder toezicht.

- Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, zintuiglijke of psychische mogelijkheden hebben; wanneer sprake is van gebrek aan ervaring, kennis of vaardigheden is gebruik alleen toegestaan onder toezicht van een persoon die verantwoordelijk is voor de veiligheid van gebruikers. Laat nooit kinderen alleen met dit product.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel, schakel het gereedschap uit en koppel accu voor u een aanpassing uitvoert of hulpstukken of accessoires plaatst of verwijdert. Wanneer het gereedschap per ongeluk wordt gestart, kan dat leiden tot letsel. WAARSCHUWING: Gebruik uitsluitend DEWALT accu's e-Huders.

De accu in het gereedschap plaatsen en de accu uit het gereedschap nemen (Afb. B)

OPMERKING: Controleer dat de accu 2 geheel is opgeladen.

De accu in de handgreep van het gereedschap plaatsen

1. Houd de accu tegenover de rails in de handgreep van het gereedschap (Afb. B).
2. Schuif de accu in de handgreep tot deze stevig vastzit en let er vooral op dat u de accu hoort vastklikken.

De accu uit het gereedschap nemen

1. Druk op de vrijgaveknop van de accu 3 en trek de accu stevig uit de handgreep van het gereedschap.
2. Zet de accu in de lader zoals wordt beschreven in het hoofdstuk over de lader van deze handleiding.

Accu's met vermogenmeter (Afb. B)

Er zijn accu's van de merken DeWALT met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de resterende lading van de accu.

U kunt de vermogenmeter activeren door de knop 13 van de vermogenmeter ingedrukt te houden. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau liegt, gaat de vermogenmeter niet branden en moet de accu worden opgeladen.

OPMERKING: De accumeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De indicator geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door de eindgebruiker.

BEDIENING

Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

WAARSCHUWING: Om het gevaar op ernstig pazoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Juiste positie van de handen (Afb. E)

WAARSCHUWING: Om het risico op ernstig persoonlijk leist te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

WAARSCHUWING: Om het risico op ernstig persoonlijk lede te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie.

De luchtcompressor mag alleen gedragen worden met de handgreep 10 en mag tijdens de werking niet vastgehouden worden.

Ken uw luchtcompressor

LEES DEZE GEBRUIKSAANWIJZING EN DE VEILIGHEIDSVOORSCHRIFTEN VOORDAT U DE COMPRESSOR IN GEBRUIK NEEMT. Bekijk de afbeeldingen en vergelijk deze met uw compressor zodat uweet waar u de verschillende bedienings- en regelfuncties kunt vinden. Bewaar deze handleiding zodat u deze later ook nog kunt raadplegen.

Beschrijving van de bediening (Afb. A)

Leer deze regelfuncties kennen voordat u de compressor in gebruik neemt.

Auto AAN(I)/UIT(O)-schakelaar 1: Zet deze schakelaar in de stand "Auto On" voor automatische stroomvoorziening van de drukschakelaar en schakel de stroomvoorziening na gebruik uit door de schakelaar in de stand "Off" te zetten.

Drukschakelaar (niet afgebeeld): De drukschakelaar start de motor wanneer de luchtdruk in de tank onder het niveau van de in de fabriek ingestelde "inschakeldruk" daalt. De motor wordt uitgeschakeld wanneer de luchtdruk in de tank de in de fabriek ingestelde "uitschakeldruk" bereikt.

Veiligheidsventiel 4 : Als de drukschakelaar de luchtcompressor niet op de "uitschakeldruk" uitschakelt, werkt het veiligheidsventiel als beveiliging tegen overdruk door op de in de fabriek ingestelde druk "eruit te springen" (deze druk is iets hoger ingesteld dan de "uitschakeldruk" van de drukschakelaar).

Tankdrukmeter 5 : De tankdrukmeter geeft de resterende luchtdruk in de tank aan.

Één-slagregelaar 6 : Regelt de luchtdruk die beschikbaar is aan de snelkoppeling. U kunt de luchtdruk laten toenemen door de één- slagregelaar naar rechts te draaien of naar links te draaien om de luchtdruk te laten afnemen. Stop wanneer de indicator de gewenste uitlaatdruk aangeeft.

Koelsysteem (niet afgebeeld): Deze compressor is voorzien van een koelsysteem van een geavanceerd ontwerp. In het hart van het koelsysteem bevindt zich een geconstrueerde ventilator. Het is volkomen normaal dat deze ventilator in grote hoeveelheden lucht uit de ventilatiegaten blaast. U weet dat het koelsysteem werkt wanneer lucht wordt uitgeblazen.

Luchtcompressorpomp (niet afgebeeld): Comprimeert lucht in de luchttank. Er is pas werklucht beschikbaar wanneer de compressor de luchtdruk in de luchttank heeft opgebouwd tot de druk die vereist is aan de luchtuitlaat.

Aftapventiel 7: De afvoerklep bevindt zich aan de onderzijde van de luchttank en wordt gebruikt voor het laten weglopen van condens na ieder gebruik.

Controleventiel 8: Wanneer de lucht komt in werking is, is het controleventiel "open", zodat de gecomprimeerde lucht in de luchttank kan komen. Wanneer de luchtcompressor de "uitschakeldruk" bereikt, "sluit" het controleventiel zich, zodat de luchtdruk in de luchttank op peil kan blijven. OPMERKING: De terugslagklep heeft een kleine opening om het te veel aan lucht van de pomp af te voeren. Een kleine hoeveelheid lucht die vrijkomt, is normaal en veroorzaakt geen daling van de tankdruk.

Overbelastingsbeveiliging van de motor (niet afgebeeld): De motor is voorzien van een thermische overbelastingsbeveiliging. Als de motor door welke oorzaak dan ook, te heet wordt, schakelt de overbelastingsbeveiliging de motor uit. De motor kan pas weer worden gestart wanneer deze is afgekoeld. Opnieuw starten:

1. Zet de Auto Aan/Uit-schakelaar op "Uit".
2. Neem de accu uit.
3. Laat de motor afkoelen.
4. Plaats de accu terug.
5. Zet de Automatische Aan/Uit-schakelaar in de stand "Auto On".

Snelkoppeling 9 : De Universele snelkoppeling van het type EU 1/4" is geschikt voor industriële stekers die worden aangeduwd en aangesloten.

Hoe uw compressor gebruiken (Afb. A, C)

Uw compressor stoppen

WAARSCHUWING: Voorkom dat u door de talo- springende slang gewond raakt, houd het koppelstuk van de slang met de hand vast wanneer u de slang losmaakt van de snelkoppeling 9.

1. Zet de Auto Aan/Uit-schakelaar 1 op "Uit".
2. Draai de Één- slagregelaar 6 naar links en stel de uitlaatdruk in op nul.
3. Neem de slang en gereedschap/accessoires los.
4. Neem de accu uit wanneer u de compressor niet gebruikt.

Voor u de compressor start

WAARSCHUWING: Bedien deze compressor pas wanneer u de gebruiksaanwijzing hebt doorgelezen voor de bedienings- en onderhoudsinstructies.

Steeds voordat u de compressor start

1. Zet de Auto Aan/Uit-schakelaar 1 op "Uit".

2. Neem de accu uit. (RaadpleegHet accupack in het gereedschap plaatsen en verwijderen)

3. Draai de Één-slagregelaar 6 naar links en stel de uitlaatdruk in op nul.
4. Maak de slang en gereedschap/accessoires vast.

WAARSCHUWING: Risico van onveilig werken. Grijp de nachtslang stevig vast met uw hand wanneer u deze installeert of loskoppelt, zodat terugslag van de slang wordt voorkomen.

WAARSCHUWING: Risico van onveilig werken. A. A. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U. U.

OPMERKING: Voor de slang of het accessoire is een snelkoppelingssteker nodig als de luchtuitlaat is voorzien van een snelkoppeling 9.

WAARSCHUWING: Explosiegevaar. Bij een te grote luchdruk bestaat het gevaar dat het object explodeert. Let op de maximale druk voor drukluchtgereedschap en accessoires, deze druk wordt aangegeven door de fabrikant. De uitlaatdruk van de regelaar mag nooit hoger zijn dan de nominale maximale druk.

KENNISGEVING: Risico van materiële schade.

Gecomprimeerde lucht uit de compressor kan gecondenseerd water en een olienevel bevatten. Sproei geen ongefilterde lucht op een object dat niet bestand is tegen vocht. Voor sommig luchtdrukgereedschap en sommige accessoires is gefilterde lucht nodig. Lees de instructies voor het luchtdrukgereedschap en de accessoires.

De compressor starten

1. Plaats de accu in de compressor.
2. Maak de slang en gereedschap/accessoires vast.
3. Zet de Auto Aan/Uit-schakelaar 1 op "Auto On" laat de compressor de luchtdruk in de tank opbouwen. De motor stopt wanneer de luchtdruk in de tank de "uitschakeldruk" bereikt.
4. Draai de Één-slagregelaar 6 naar rechts en laat de druk toenemen tot de vereiste druk is bereikt.

OPMERKING: Controleer dat de vereiste druk niet hoger is dan de maximale druk van de aangesloten slang of het aangesloten gereedschap.

WAARSCHUWING: Risico van onveilig werken. Stop a compressor onmiddellijk als een ongebruikelijk geluid of een ongebruikelijke trilling waarneembaar is, en laat de compressor door een ervaren servicemonteur nazien.

WAARSCHUWING: Let erop dat de regelaar is ingesteld op een druk die lager is dan de maximale werkdruk van het gereedschap.

De compressor is klaar voor gebruik.

ONDERHOUD

Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op ernstig personlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letsel veroorzaken.

Aan de lader en de accu kan geen onderhoud worden verricht.

Verantwoordelijkheden van de klant

	Voorafgaand aan iedere gebruik	Dagelijks of na ieder gebruik
Veiligheidsventiel controleren X
Aftaptank X
Controleren op luchtlekkage X
Controleren op ongebruikelijke geluiden/trillingen		X
De slang en aansluiting van het gereedschap controleren	X
Afstelling van de drukregelaar X

WMARSCHUWING: Risico van onveilig werken. Compressor schakelt zich automatisch in en uit, bij aansluiting op de stroomvoorziening. Wanneer u onderhoudswerkzaamheden uitvoert, kunt u bloot komen te staan aan spanningsbronnen, perslucht of bewegende onderdelen. U kunt hierdoor gewond raken. Onderbreek, voordat u onderhoud uitvoert, de stroomvoorziening van de compressor en ontlucht het apparaat volledig.

OPMERKING: Raadpleeg het hoofdstuk Bediening voor de locatie van de bedieningen.

Om het veiligheidsventiel te controleren (Afb. A, C)

WAARSCHUWING: Explosiegevaar. Als het van deidsventiel niet goed werkt, kan overdruk ontstaan, waardoor de tank kan barsten of een explosie kan plaatsvinden.

WAARSCHUWING: Risico van rondvliegende voorwerpen. Draag altijd goedgekeurde oogbescherming met zijschilden.

Het veiligheidsventiel 4 werd ingesteld voor de hoogst toegelaten druk van het drukvat. Het is verboden om het veiligheidsventiel aan te passen. Actueer het veiligheidsventiel 4 nu en dan om te verzekeren dat het werkt indien nodig.

1. Zet de moer van het veiligheidsventiel los to je de perslucht kunt horen ontsnappen.
2. Zet de moer van het veiligheidsventiel daarna volledig vast.
3. Houd het veiligheidsventiel 4 en de omgeving altijd vrij van obstructies.

OPMERKING: Als het veiligheidsventiel 4 geblokkeerd is of niet soepel werkt, neem dan contact op met een DEWALT onderhoudscentrum.

Om de tank leeg te maken (Afb. A, D)

WAARSCHUWING: Risico van onveilig werken. Luit tanks bevatten perslucht onder hoge druk. Houd uw gezicht en andere lichaamsdelen uit de buurt van de uitlaatopening van de afvoer. Draag altijd goedgekeurde oogbescherming, want tijdens het ontsnappen van lucht uit de tank kan er vuil in uw gezicht worden geblazen.

WAARSCHUWING: Risico's door lawaai. Draag tijks gebruik altijd de juiste gehoorbescherming.

Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging.

OPMERKING: Alle drukluchtsystemen genereren condens dat zich verzamelt op de afvoerpunten (bijv., tanks, filters, koelementen, drogers). Deze condens bevat smeerolie en/of andere stoffen waarvoor mogelijk voorschriften gelden en deze moeten worden verwerkt in overeenstemming met de geldende lokale, provinciale en federale wetten en regelgeving.

WAARSCHUWING: Explosiegevaar. Er zal water in de luchttank condenseren. Als het water niet wordt afgevoerd, zal het de luchttank aantasten en verzwakken waardoor het risico ontstaat dat de luchttank barst.

KENNISGEVING: Risico van materiële schade. Water dat uit de tank loopt, kan olie en roest bevatten en kan dus vlekken veroorzaken.

1. Zet de aan-/uitschakelaar 1 op "Uit".
2. Neem de accu uit.
3. Draai de één-slagregelaar 6 naar links en stel de uitlaatdruk in op nul.
4. Verwijder het luchtgereedschap of accessoire.

WAARSCHUWING: Voorkom dat u door de teragspringende slang gewond raakt, houd het koppelstuk van de slang met de hand vast wanneer u de slang losmaakt van de snelkoppeling 9.

1. Plaats een geschikte container onder het aftapventiel zodat de geloosde vloeistof wordt opgevangen.
2. Trek aan de ring van het veiligheidsventiel en laat lucht uit de tank ontsnappen tot de tankdruk ongeveer 1,4 bar (20 PSI) is. Zet daarna de moer van het veiligheidsventiel daarna volledig vast.
3. Laat water uit de luchttank lopen door het aftapventiel 7 aan de onderzijde van de tank te openen.
4. Houd de hangreep 10 vast en kantel de compressor naar het aftapventiel 7 om al het water te verwijderen.
5. Wanneer het water uit de tank is gelopen, sluit u het aftapventiel 7. De luchtcompressor kan nu worden opgeborgen.

OPMERKING: Is het aftapventiel verstopt, laat dan alle lucht ontsnappen door gereedschap op de luchtleiding aan te sluiten en het te gebruiken tot de tankdruk nul BAR is en neem contact op met het DEWALT-servicecentrum.

Opslag

Doe vooral eerst volgende zaken, voordat u de luchtcompressor opbergt:

1. Bekijk de paragraaf Onderhoud op voorgaande pagina's en voer gepland onderhoud uit zoals nodig.
2. Zet altijd de Auto Aan/Uit-schakelaar op "Off" en neem de accu uit. Laat water uit de luchttank lopen. Zie Om de tank leeg te maken onder Onderhoud.

WAARSCHUWING: Er zal water in de luchttank censeren. Als het water niet wordt afgevoerd, zal het de luchttank aantasten en verzwakken waardoor het risico ontstaat dat de luchttank barst.

1. Berg de luchtcompressor op met de tankdruk op nul psi, op een schone en droge plaats, met bescherming tegen weersomstandigheden en een temperatuur tussen +5°C en +45°C.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoerabehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

Als optie verkrijgbare accessoires

WAARSCHUWING: Omdat accessoires die niet worden degeboden door DEWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Beperk het risico van letsel, gebruik uitsluitend door DEWALT aanbevolen accessoires met dit product.

Vraag uw dealer nadere informatie over de juiste accessoires.

Reparaties

Aan de lader en de accu kan geen onderhoud worden verricht. Er zitten geen onderdelen in de lader of de accu waaraan u onderhoud kunt verrichten.

WAARSCHUWING: De VEILIGHEID en BELADOUWBAARHEID kunnen alleen worden gegarandeerd wanneer reparaties, onderhoud en afstelling (waaronder en inspectie en vervanging van borstels, wanneer dat relevant is) worden uitgevoerd door een fabrieks-servicecentrum van DEWALT of een erkend servicecentrum van DEWALT. Gebruik altijd identieke vervangende onderdelen.

Bescherming van het milieu

Gescheiden afvalinzameling. Producten en accu's die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen

worden herwonnen en gerecycled waardoor de vraag naar grondstoffen afneemt. Recycle elektrische producten en accu's volgens de ter plaatse geldende voorschriften. Nadere informatie is beschikbaar op www.2helpU.com.

Oplaadbare accu

Deze accu met lange levensduur moet worden opgeladen wanneer de accu niet voldoende vermogen levert voor werkzaamheden die eerder zonder veel moeite werden gedaan. Ruim de accu aan het einde van zijn technische levensduur op en houd daarbij rekening met het milieu:

• Maak de accu geheel leeg en haal de accu vervolgens uit het gereedschap.
• Li-lon-cellen kunnen worden gerecycled. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu's zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.

WOORDENLIJST

CFM: Kubieke voet per minuut.

SCFM: Standaard kubieke voet per minuut; een meeteenheid voor levering van lucht.

LPM of l/min: Liter per minuut; een meeteenheid voor levering van lucht

BAR: De meting van een metrische eenheid van druk.

PSI: Pond per vierkante inch; een maateenheid voor druk.

kPa (kilopascal): Metrische drukmeting. 1 kilopascal is gelijk aan 1000 pascal.

Inschakeldruk: Wanneer de motor niet loopt, daalt de druk in de tank wanneer een accessoire wordt gebruikt. Wanneer de druk in de tank daalt tot een bepaald laag niveau, zal de motor automatisch worden gestart. De lage druk waarbij de motor automatisch opnieuw start, wordt de inschakeldruk genoemd.

Uitschakeldruk: Wanneer een luchtcompressor wordt ingeschakeld en begint te werken, begint de druk in de luchttank zich op te bouwen. De druk wordt opgebouwd tot een bepaalde hoog niveau en vervolgens wordt de motor automatisch uitgeschakeld, zodat de druk in de luchttank niet hoger kan worden dan de tank aankan. De hoge druk waarbij de motor automatisch uitschakelt, wordt de uitschakeldruk genoemd.

Werkingcyclus: Deze luchtcompressor kan zonder onderbreking ingeschakeld blijven. Om de levensduur van de luchtcompressor te verlengen, wordt u echter geadviseerd een bedrijfscyclus van gemiddeld 50% - 75% aan te houden; dat wil zeggen, de pomp van de luchtcompressor kan beter niet meer dan 30 – 45 minuten per uur draaien.

Gids voor het oplossen van problemen

Dit hoofdstuk geeft een lijst van mogelijk optredende storingen, de oorzaken ervan en oplossingen. Sommige oplossingen kunnen worden toegepast door de operator of door onderhoudspersoneel, voor andere handelingen zal misschien de hulp van een gekwalificeerde DeWalt-monteur of uw leverancier nodig zijn.

Code Mogelijke oorzaak Mogelijke oplossing
1	Drukschakelaar schakelt de motor niet uit wanneer de compressor de uitschakeldruk bereikt	Zet de Auto aan-/uitschakelaar op "Uit" en verwijder de accu, neem contact op met een DEWALT serviceafdeling als de eenheid niet uitschakelt.
2	Druk van schakelaar voor uitschakelen te hoog	Neem contact op met een DEWALT service-afdeling.
3	De slangaansluitingen zitten niet vast genoeg	Zet aansluitingen beter vast waar u lucht kunt horen ontsnappen. Controleer aansluitingen met een water-zeepoplossing.Zet de aansluitingen niet te vast.
4	Kapotte luchttank	Luchttank moet worden vervangen. Repareer de lekkage niet. Neem contact op met een DEWALT service-afdeling.WARSCHUWING:Explosiegevaar.Boor niet in de luchttank, las de luchttank niet en breng wijzigingen in de luchttank aan omdat u daarmee de tank verzwakt. De luchttank kan barsten of exploderen.
5	Lekkende afdichtingen Neem contact op met een D	EWALT service-afdeling.
6	Veiligheidsventiel kapot Bedien het veiligheidsventiel handmatig door de moer van het veiligheidsventiel los en opnieuw vast te zetten. Als het ventiel dan nog lekt, moet het worden vervangen. Neem contact op met een DEWALT service-afdeling.
7	Regelaar is niet goed afgesteld voor het accessoire dat wordt gebruikt	Het is normaal dat de druk wat terugloopt wanneer een accessoire wordt gebruikt, pas de stand van de één-slagregelaar aan, volgens de instructies in één-slagregelaar onder Beschrijving van Bedieningshandelingen, als de druk te veel daalt.OPMERKING:Pas de afgeregelde druk aan onder doorstroomcondities, terwijl het accessoire in gebruik is.
8 Langdurig te veel gebruik van lucht Laat de hoeveelheid lucht die u gebruikt afnemen.
9	Compressor levert niet voldoende lucht voor het accessoire	Controleer hoeveel lucht het accessoire vraagt. Als dat meer is dan de Luchtopbrengst (l/min) of meer dan de druk die de compressor levert, is voor gebruik van het accessoire een krachtiger compressor nodig.
11	Controleventiel zit verstopt	Neem contact op met een DEWALT service-afdeling.
12 Lekkage van lucht Zet aansluitingen vast.
13	Regelaar is beschadigd Neem contact op met een D	EWALT service-afdeling.
14	De schakelaar voor overbelastingsbeveiliging van de motor is in werking getreden	Raadpleeg Overbelastingsbeveiliging van de motor onder Beschrijving van bedieningshandelingen.Als de schakelaar van de overbelastingsbeveiliging van de motor vaak in werking treedt, neem dan contact op met een DEWALT service-afdeling.
15	De druk in de tank is hoger dan de inschakeldruk van de drukschakelaar	De motor start vanzelf wanneer de tankdruk daalt onder het niveau van de inschakeldruk van de drukschakelaar.
16 Losse elektrische aansluitingen Neem contact op met een D		EWALT service-afdeling.
17 De motor kan kapot zijn Neem contact op met een D		EWALT service-afdeling.
18	Er is verf op interne motoronderdelen gespoten Neem contact op met een D	EWALT service-afdeling. Werk niet met de compressor in de ruimte waar u verf spuit. Raadpleeg de waarschuwing voor brandbare dampen.
19	Pomp werkt niet omdat de druk in de tank hoger is dan de inschakeldruk.	Ontlucht de tank tot de druk is gedaald tot onder de inschakeldruk wanneer de pomp wordt ingeschakeld.
20	Pomp werkt niet als gevolg van een veiligheidsfout.	Schakel de Auto Aan/Uit-schakelaar over van "Off" naar "Auto On."

Codes voor het oplossen van problemen

Probleem	Code
Veel te hoge druk in de luchttank - veiligheidsventiel springt open	1, 2
Lekkage van lucht	3
Lekkage van lucht in luchttank of op lasnaden van luchttank	4
Lekkage van lucht tussen kop en ventielplaat	5
Lekkage van lucht uit veiligheidsventiel	6
Compressor levert niet genoeg lucht voor de werking van accessoires	7, 8, 9, 10, 11, 12
Knop van regelaar blijft lucht lekken	13
Regelaar sluit de luchtuitlaat niet af	13
Motor loopt niet	6, 14, 15, 16, 17, 18, 19, 20
