KULLANIM KILAVUZU DCC1018 DEWALT

Türkçe (orijinal talimatlardan çevrilmiştir) 160

NOT: Tahliye valfi sıkışmışsa, bir aleti hava hattına bağlayarak tüm hava basıncını boşaltın ve tanktaki hava basıncı sıfır BAR olana kadar çalıştırmaya devam edin ve DEWALT servis merkezine başvurun.

Förvaring

18V 10L Şarjlı Hava Kompresörü DCC1018

Tebrikler!

Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır.

Teknik Özellikleri

			DCC1018
Voltaj V	DC		18
Tip 1
Batarya tipi Li-İyon
Hava tankı kapasitesi Litre 10
Yaklaşık devreye girme basıncı BAR 6,9
Yaklaşık devreden çıkma basıncı	18Vbatarya:	BAR 8,6
	18V/54Vbatarya:	BAR 9,6
Hava değişimi l/dak 48
7 BAR'da hava dağıtımı		l/dak	31
Sigorta tipi			Zaman gecikmesi
Düzenlenmiş basınç değeri(yaklaşık)	18Vbatarya:	BAR	0–8,6
	18V/54Vbatarya:	BAR	0–9,6
Dakikada motor devri			3400
Hızlı bağlantı tipi			Evrensel AB 1/4" hızlıbağlantı
Pompa tipi			Yağsız
Ağırlık (bataryasız)		kg 11,3
EN1012-1 (EN ISO 2151:2008) uyarınca gürültü değerleri
L_PA (emisyon ses basıncı seviyesi)		dB(A)	79,1
K (verilen ses seviyesi için belirsizlik)		dB(A)	0,9

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyon düzeyi, EN1012-1 (EN ISO 2151:2008) dahilinde sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin kullanıldığı genel uygulamaları yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir.

Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir.

Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdaki kiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin.

AB Uygunluk Beyani

Makine Direktifi

18V 10L Şarjlı Hava Kompresörü DCC1018

DEWALT "teknik veriler" bölümünde belirtilen ürünlerin şunlarla uyumlu olduğunu beyan eder:

AB Yönetmelikleri 2006/42/EC, EN1012-1:2010, EN 62841-1:2015.

2000/14/EC, Kompresörler, <15kW, Ek VI

DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart.

Konum Belgelendirme Kuruluşu, Dinnendahlstr. 9, 44809 Bochum, Germany

Onaylanmış Kuruluş numarası: 0158

LWA (ölçülen ses şiddeti seviyesi) dB 92

LWA (garanti edilen ses şiddeti seviyesi) dB 93

Bu ürünler aynı zamanda 2014/30/EU ve 2011/65/EU nolu yönetmeliklere de uygundur.

Daha fazla bilgi için, lütfen aşağıdaki adresi kullanarak DeWalt ile irtibata geçin veya kılavuzun arkasına bakın.

Teknik dosyanın hazırlanmasından aşağıda imzası bulunan kişiler sorumludur ve ilgili kişi bu bildirimi DEWALT adına yapmaktadır.

M. Georgol

Markus Rompel

Mühendislik Departmanı Başkan Yardımcısı, PTE-Europe DEWALT, Richard-Klinger-Straße 11,

65510, Idstein, Almanya

06.05.2022

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun.

Tanımlar: Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz.

TENLİKE: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir.

UVRI: Engellenmemesi halinde ölüm veya ciddi yarlanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir.

Aküler Şarj Aletleri/Şarj Süreleri (Dakika)***
Kat. # V	DC	Ah Ağırlık (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Veri kodu 201811475B veya sonrası
**Veri kodu 201536 veya sonrası
***Batarya şari süreleri şablonu yalnızca bilgi verme amacıyla sunulmuştur, şari süreleri, bataryaların sıcaklığına ve durumuna bağlı olarak değişir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta depeceli yaralanma ile sonuçlanabileceği potansiyel bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir.

: çarpması riskini belirtir.

riskini belirtir.

ELEKTRIKLI EL ALETLERI İÇIN GENEL GÜVENLIK TALIMATLARI

UYARI: Bu elektrikli aletle verilen tüm güvenlik uysılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERE SAKLAYIN

Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarlı) çalışan elektrikli aletinizi ifade etmektedir.

Çalışma alanının Güvenlığı

a) Çalışma alanını temiz ve aydınlik tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır.
b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağılıcı şeyler kontrolü kaybetmenize neden olabilir.

Elektrik Güvenlığı

a) Elektrikli aletlerin fisleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fisler ve uygun prizler elektrik çarpması riskini azaltacaktır.
b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır.
c) Elektrikli aletleri yağmura maruz bırakmayın veya islatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır.
e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

Kışisel Güvenlık

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır.
c) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düzme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır.
d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir.
e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir.
g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.
h) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara neden olabilir.

Elektrikli Aletlerin Kullanımı ve Bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır.
b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir.
c) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır.
d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve

tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır.

f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır.
g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.
h) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izin vermez.

Şarjlı Aletlerin kullanımı ve bakımı

a) Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü tipine uygun bir şarj cihazı başka tipte bir aküyü şarj etmek için kullanıldığında yangın riski yaratabilir.
b) Elektrikli aletleri yalnızca özel olarak tanımlanmış akülerle kullanın. Başka akülerin kullanılması yaralanma ve yangın riskine yol açabilir.
c) Akü kullanımda değilken, ataç, bozuk para, anahtar, çivi, vida veya terminaller arasında kontağa neden olabilecek diğer küçük metal nesnelerden uzak tutulmalıdır. Akü terminallerinin birbirine kısa devre yapılması yanıklara veya yangına neden olabilir.
d) Uygun olmayan koşullarda, akü sıvı sızıntısı yapabilir; sıvıya temas etmekten kaçının. Kazara temas etmeniz halinde suyla yıkayın. Sıvı, gözlerinize temas ederse, ayrıca bir doktora başvurun. Aküden sıvı sizması tahriş veya yanıklara neden olabilir.
e) Hasarlı ya da modifiye edilmiş bir batarya veya aleti kullanmayın. Hasarlı ya da modifiye edilmiş bataryalar yangın, patlama veya yaralanma riskiyle sonuçlanan beklenmedik durumlara neden olabilir.
f) Bir batarya veya aleti ateşe veya aşırı ısıya maruz bırakmayın. 130 °C üzeri ısı veya ateşe maruz kalması patlamaya neden olabilir.
g) Tüm şarj talimatlarına uyun ve talimatlarda belirtilen sıcaklık aralığı dışında batarya veya aleti şarj etmeyin. Doğru olmayan şekilde veya belirtilen aralık dışındaki sıcaklıklarda şarj edilmesi bataryaya hasarı verebilir ve yangın riskini artırabilir.

Servis

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DEWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır.

b) Hasar görmüş bataryalara asla serviste bulunmayın. Bataryaların servisi sadece üretici veya yetkili servis tarafından yapılabilir.

GÜVENLIK TALIMATLARI

Kompresör Kullanımı için Önemli Güvenlik Talimatları

UYARI: KOMPRESÖRÜN YANLIŞ VEYA EMNİYETSİZ İREĞANIMI SONCUNDA ÖLÜM VEYA CİDDİ FİZİKSEL YARALANMA MEYDANA GELEBİLİR. BU RİSKLERİ ÖNEMLEMEK İÇİN, BU TEMEL GÜVENLİK TALİMATLARINA UYUN.

TÜM TALİMATLARI OKUYUN

1. HAREKETLİ PARÇALARA ASLA DOKUNMAYIN. Ellerinizi, parmaklarını veya diğer vücut uzuvlarını asla kompresörün hareketli parçalarının yakınına koymayın.
2. TÜM MUHAFAZALAR YERİNDE OLMADAN ASLA ÇALİŞTIRMAYIN Bu kompresörü, muhafaza veya güvenlik donanımları gerektiği yerde ve doğru bir çalışma düzeninde olmadan asla çalıştırmaya çalışmayın. Bakım veya servis, bir muhafaza veya güvenlik donanımının kaldırılmasını gerektiriyorsa, kompresörü yeniden çalıştırmadan önce muhafazaları veya güvenlik özelliğini değiştirdiğinizden emin olun.
3. DAİMA KORUYUCU GÖZLÜK TAKIN. Mutlaka güvenlik gözlüğü veya başka bir göz koruması kullanın. Basınçlı hava asla herhangi bir kişi veya vücut uzvuna yöneltilmemelidir.
4. ELEKTRİK ÇARPMASINA KARŞI KENDİNİZİ KORUYUN. Boru, radyatör, ocak ve buzdolabı gibi topraklanmış yüzeylerle vücut temasından kaçının. Kompresörü nemli veya ıslak yerlerde kesinlikle çalıştırmayın. Kompresörü asla olumsuz hava koşullarına maruz bırakmayın.
5. KULLANILMADIĞINDA KOMPRESÖRÜN ELEKTRİK BAĞLANTISINI KESİN. Herhangi bir parçada servis, muayene, bakım, temizlik, değişim veya kontrol işlemi yapmadan önce daima kompresörü güç kaynağından ayırın ve hava tankındaki basınçlı havayı tahliye edin.
6. İSTEM DIŞI ÇALIŞTIRILMASINI ÖNLEYİN. Kompresörü uzun mesafelerde, bir araç içerisinde veya örneğin, bir merdiven ya da iskele üzerinde, güç kaynağına bağlıyken veya hava tankı basınçlı hava ile doluyken olduğu gibi potansiyel olarak tehlikeli durumlarda kullanmayın. Kompresörü güç kaynağına bağlamadan önce, otomatik AÇIK/KAPALI düğmesinin KAPALI konumda olduğundan emin olun.
7. KOMPRESÖRÜ DÜZGÜN MUHAFAZA EDİN. Kompresör, kullanılmadığı zaman kuru bir yerde saklanmalıdır. Çocukların erişemeyeceği bir yerde saklayın. Depo alanını kilitli tutun.
8. ÇALIŞMA ALANINI TEMİZ TUTUN Dağınık yerler yaralanmalara sebebiyet verebilir. Çalışma alanında yer alan tüm gereksiz aletleri, kalıntıları, mobilyaları vb. kaldırın.

9. ÇOCUKLARI UZAK TUTUN. Tüm ziyaretçiler çalışma alanından güvenli mesafede tutulmalıdır.

10. UYGUN ŞEKİLDE GİYİNİN. Bol elbiseler giymeyin ve takı takmayın. Bunlar hareketli parçalara takılabilir. Uzun saçları toplamak için koruyucu saç ağı kullanın.

11. DAİMA DİKKATLİ OLUN. Ne yaptığınıza dikkat edin. Sağduyulu olun. Kompresörü yorgunken çalıştırmayın. Alkol, uyuşturucu veya uyku getirici bazı ilaçların etkisi altındaysanız kompresörü asla kullanmayın.
12. HASARLI PARÇALAR VE HAVA SIZINTILARINI KONTROL EDİN. Kompresörü daha fazla kullanmadan önce, muhafazanın ve diğer parçaların düzgün çalışıp çalışmayacağından ve istenen fonksiyonu yerine getirdiğinden emin olmak için dikkatli bir şekilde kontrol edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve aletin çalışmasını etkileyebilecek tüm diğer durumları kontrol edin. Bu Kullanım Kılavuzunda aksi belirtilmediği sürece hasarlı bir koruma veya başka bir parça yetkili servis merkezi tarafından doğru şekilde onarılmalı veya değiştirilmelidir. Arızalı basınç düğmeleri yetkili servis merkezi tarafından değiştirilmelidir. Düğme ile kapatılıp açılamıyorsa kompresörü kullanmayın. Sızdıran veya hasar görmüş bir hava deposunu asla tamir etmeye çalışmayın. Tankı yetkili bir servis merkezinde hemen değiştirin.
13. KOMPRESÖRÜ BELİRTİLENLER DIŞINDAKİ AMAÇLAR İÇİN ASLA KULLANMAYIN. Kullanım Kılavuzunda belirtilenler dışındaki uygulamalar için kompresörü asla kullanmayın. Nefes almak ya da solunum için asla basınçlı hava kullanmayın. Kompresörün üzerine kesinlikle basmayın.
14. KOMPRESÖRÜ DOĞRU TUTUN. Kompresörü burada belirtilen talimatlara göre çalıştırın. Kompresörün çocuklar, çalışmasına aşına olmayan kişiler veya yetkisiz personel tarafından kullanımına kesinlikle izin verilmemelidir.
15. TÜM VIDALARI, CIVATA VE KAPAKLARI İYİ SIKILMIŞ ŞEKİLDE KORUYUN. Vidaları, civataları ve plakaları sıkıca monte edin. Durumlarını periyodik olarak kontrol edin.
16. MOTOR HAVA ÇIKIŞINI TEMİZ TUTUN Motor havalandırma deliği hava her zaman serbestçe akacak şekilde temiz tutulmalıdır. Toz oluşumunu sık kontrol edin.
17. ARIZALI VEYA ANORMAL ÇALIŞAN BİR KOMPRESÖRÜ ASLA KULLANMAYIN. Kompresör anormal şekilde çalışıyorsa, garip sesler çıkarıyorsa veya başka şekilde anızalı görünüyorsa, derhal kullanmayı bırakın ve yetkili bir servis tarafından onarım yapılmasını sağlayın.
18. PLASTİK PARÇALARI SOLVENT İLE SİLMEYİN. Benzin, tiner, gazyağı, karbon tetraklorür ve alkol gibi solventler plastik parçalara zarar verebilir ve çatlamasına neden olabilir. Onları bu tür solventlerle silmeyin. Plastik parçaları sabunlu suyla hafifçe nemlendirilmiş yumuşak bir bez kullanarak silin ve tamamen kurulayın.
19. SADECE ORİJINAL YEDEK APRÇALAR KULLANIN. Orijinal olmayan yedek parçalar, garantinizi geçersiz kılabilir, arıza ve yaralanmalara neden olabilir. Orijinal parçaları bayinizden edinebilirsiniz.
20. KOMPRESÖR ÜZERİNDE DEĞİŞİKLİK YAPMAYIN. Kompresör üzerinde değişiklik yapmayın. Tüm onarımlar için daima yetkili servise başvurun. İzinsiz değişiklikler

sadece kompresörün performansını düşürmekle kalmaz aynı zamanda tamir işlemlerini doğru bir şekilde gerçekleştirmek için gerekli bilgi ve teknik uzmanlığa sahip olmayan personelin yaptığı onarımlarda kaza veya yaralanmaya neden olabilir. İzinsiz değişiklikler, kullanıcıının yaralanma riskini veya maddi hasar riskini artırabilir.

1. KOMPRESÖR KULLANILMADIĞI ZAMANLARDA KAPATILMALIDIR. Kompresör kullanılmadığında, düğmeyi KAPALI konuma getirin, güç kaynağından ayırın ve sıkıştırılmış havayı hava deposundan boşaltmak için tahliye musluğunu açın.
2. SICAK YÜZEYE ASLA DOKUNMAYIN. Yanma riskini azaltmak için borulara, başlıklara, silindirlere ve motorlara dokunmayın.
3. HAVA AKIMINI VÜCUDA DOĞRULTMAYIN. Hava akımı insanlara veya hayvanlara yöneltmeyin, yaralanma tehlikesi doğurabilir.
4. TANKI HER GÜN VEYA HER KULLANIMDAN SONRA BOŞALTIN. Tahliye valfini açın ve biriken suyu tamamen boşaltmak için kompresörü eğin. Tankın düzgün bir şekilde boşaltılmaması aşın korozyona neden olabilir, bu da ani hava deposu delinmesi veya patlamasına neden olabilir.
5. KOMPRESÖRÜ BATARYASINDAN ÇEKEREK DURDURMAYIN. Otomatik AÇIK/KAPALI düğmesini kullanın.
6. SADECE 9,6 BAR'DAN DAHA DÜŞÜK OLMAYAN BASINÇ İÇİN KABUL EDİLEBİLİR ÖLÇÜLERE SAHİP, ÖNERİLEN HAVA MÜDAHALE PARÇALARINI KULLANIN Patlama riski. Sadece 9,6 bar'dan daha düşük olmayan basınç için kabul edilebilir ölçülere sahip hava müdahale parçalarını kullanın.
7. UYGUN İŞİTME VE BAŞ KORUMASI KULLANIN. Kompresörün ve bağlı alet veya aksesuarın çalıştırılması sırasında uygun koruyucu kıyafetler giyilmelidir. Alet/aksesuarın kılavuzuna bakın ve güvenlik gerekliliklerine uyun.
8. ÇEVRESEL KOŞULLARI HER ZAMAN HESABA KATIN. Kompresörü asla yağmur altında bırakmayın. Kompresörü nemli veya ıslak yerlerde kesinlikle kullanmayın. İyi düzeyde aydınlatma sağlayın. Kompresörü hiçbir zaman yanıcı sıvılar veya gazların yakınında kullanmayın.
9. YANICI SIVILAR, GAZLAR VE TOZLARIN BULUNDUĞU YERLER GİBİ PATLAYICI ORTAMLARDA ÇALIŞTIRMAYIN. Kompresörler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır.
10. KULLANMADAN ÖNCE BASINÇ KABINI HER ZAMAN PAS VE HASAR IZLERI AÇISINDAN KONTROL EDIN. Kompresörü hasarlı veya paslı bir basınç kabıyla kullanmayın.

Diğer Riskler

İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar:

• İşitme kaybı.
• Sıçrayan parçacıklar kaynaklı yaralanma riski.
• Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi.

- Uzun süreli kullanımdan kaynaklanan yaralanma riski.

BU TALİMATLARI SAKLAYIN

Şarj cihazları

DEWALT şarj cihazları herhangi bir ayar gerektirmez ve çalıştırılması mümkün olduğunca kolay olacak şekilde tasarlanmıştır.

Elektrik Emniyeti

Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman batarya voltajının, aletin üretim etiketinde voltajla aynı olup olmadığını kontrol edin. Aynı zamanda şarj aleti voltajının ana şebeke voltajınızla aynı olduğundan emin olun.

DEWALT şarj cihazınız, EN60335 uyarınca çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur.

Kablosu hasarlıysa, yalnızca DEWALT veya yetkili bir servis tarafından değiştirilmelidir.

Uzatma Kablosu Kullanılması

Uzatma kablosu gerçekten gerekmedikçe kullanılmamalıdır. Şarj aletinizin giriş gücüne (Teknik Verilere bakın) uygun, onaylı bir uzatma kablosu kullanın. Minimum iletken ebadı 1 mm ^2 ve maksimum uzunluk 30 m'dir.

Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

Tüm Batarya Şarj Cihazları için Önemli Güvenlik Talimatları

TALİMATLARI SAKLAYIN: Bu kılavuz, uyumlu bataryalar için önemli güvenlik ve çalıştırma talimatları içerir (bkz. Teknik Veriler).

- Şarj cihazını kullanmadan önce şarj cihazının, bataryanın ve bu bataryanın takıldığı ürünün üzerindeki talimatları ve uyarıcı işaretleri okuyun.

UVARI: Elektrik çarpması tehlikesi. Şarj cihazının içine sınırlılıçmasına izin vermeyin. Elektrik çarpmasına neden olabilir.

UYARI: 30mA veya daha düşük kaçak akım değerine bir kaçak akım rölesi kullanılmasını öneriyoruz.

DIŞKAT: Yanma tehlikesi. Yaralanma riskini azaltmak için yamilıca DEWALT marka şarj edilebilir bataryaları şarj edin. Diğer batarya türleri patlayarak yaralanmaya ve hasara neden olabilir.

DİKKAT: Cihazla oynamadıklarından emin olmak için çalılar gözetim altında tutulmalıdır.

İKAZ: Şarj aletinin güç kaynağına bağlı olduğu bazı durumlarda, şarj aletinin içindeki açıkta kalan şarj uçları yabancı maddelerle kısa devre yapabilir. Bunlarla sınırlı olmamak üzere çelik yünü, alüminyum folyo veya benzeri metal parçacıkları gibi iletken özelliğe sahip yabancı maddeler şarj aletinin yuvalarından uzak tutulmalıdır. Yuvada batarya yokken şarj cihazını daima güç kaynağından çıkarın. Temizlik öncesinde şarj cihazının fişini çekin.

- Bataryayı bu kılavuzdaki şarj cihazlarının haricinde herhangi bir şarj cihazıyla şarj etmeye ÇALIŞMAYIN.

Şarj cihazı ve batarya özel olarak birlikte çalışacak şekilde tasarlanmıştır.

• Bu şarj cihazları, DEWALT şarj edilebilir bataryaları şarj etmek dışında bir amaç için tasarlanmamıştır. Başka kullanımlar yangın veya elektrik çarpmasına yol açabilir.
• Şarj cihazını yağmura veya kara maruz bırakmayın.
• Şarj cihazını prizden çekerken kablosundan değil fişinden çekin. Bu, fiş ve kablonun hasar görme riskini azaltır.
• Kablonun; üzerine basılmayacak, ayağa dolaşmayacak veya başka bir şekilde hasar ve gerginliğe maruz kalmayacak şekilde yerleştirildiğinden emin olun.
• Kesinlikle gerekli olmadıkça uzatma kablosu kullanmayın. Yanlış uzatma kablosu kullanımı yangın, elektrik çarpması veya elektrik şokuna neden olabilir.
• Şarj cihazının üzerine herhangi bir eşya koymayın veya şarj cihazını havalandırma deliklerini kapatıp aşırı iç sıcaklığa neden olabilecek yumuşak bir yüzeye yerleştirmeyin. Şarj cihazını herhangi bir ısı kaynağından uzaktaki bir yere koyun. Şarj cihazı muhafazanın üstündeki ve altındaki delikler aracılığıyla havalandırılır.
• Kablosu veya fişi hasarlı bir şarj cihazını kullanmayın—bunların hemen değiştirilmesini sağlayın.
• Şarj cihazını sert bir darbe aldıysa, düştüyse veya herhangi bir şekilde hasar gördüyse çalıştırmayın. Yetkili bir servise götürün.
• Şarj cihazını kendiniz parçalarına ayırmayın; servis veya onarım gerektiğinde yetkili bir servis merkezine götürün. Yanlış yeniden takma elektrik çarpmasına veya yangına yol açabilir.
• Güç kablosunun hasar görmesi halinde, kablo herhangi bir tehlikenin önlenmesi için üretici, servis birimi veya benzer yetkili bir kişi tarafından derhal değiştirilmelidir.
• Herhangi bir temizlik yapmadan önce şarj cihazını prizden çekin. Bu, elektrik çarpması riskini azaltır. Bataryayı çıkartmak bu riski azaltmaz.
• KESİNLIKLE iki şarj cihazını birbirine bağlamaya çalışmayın.
• Şarj cihazı, standart 230V ev tipi elektrik gücüyle çalışmak üzere tasarlanmıştır. Cihazı başka bir voltajla kullanmaya çalışmayın. Bu, araç şarj cihazı için geçerli değildir.

Bir Bataryanın Şarj Edilmesi (Şek. [Fig.] B)

1. Bataryayı takmadan önce şarj cihazını uygun prize takın.
2. Bataryayı 2 şarj cihazına takın, bataryanın şarj cihazına tamamen oturduğundan emin olun. Devamlı yanıp sönen kırmızı (şarj oluyor) ışık, şarj işleminin başladığıını gösterir.
3. Şarjın tamamlandığı, kırmızı ışığın sürekli yanmasıyla belirtilir. Batarya tam olarak şarj edildikten sonra hemen kullanılabilir veya şarj cihazından bırakılabilir. Bataryayı şarj cihazından çıkarmak için, bataryanın üzerindeki batarya serbest bırakma düğmesine 3 basın.

NOT: Lityum iyon bataryalardan maksimum performans almak ve bataryaların kullanım ömrünü uzatmak için, ilk kullanım öncesinde tam olarak şarj edin.

Şarj Cihazının Çalışması

Bataryanın şarj durumu için aşağıdaki göstergelere bakın.

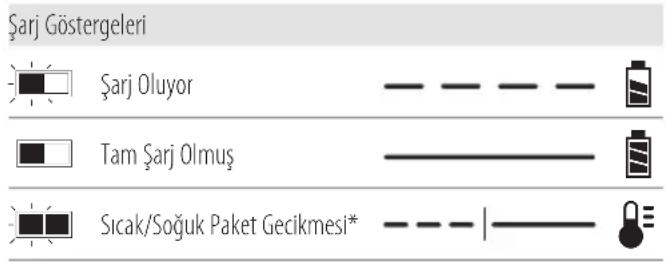

Şarj Göstergeleri Şarj Oluyor Tam Şarj Olmuş Sıcak/Soğuk Paket Gecikmesi*

* Bu işlem esnasında kırmızı ışık yanıp sönmeye devam edecek, fakat bir sarı ışık da yanacaktır. Batarya uygun bir sıcaklığa ulaştığında, sarı ışık sönecek ve şarj aleti şarj işlemine devam edecektir.

Uyumlu şarj cihazı arızalı bir bataryayı şarj etmeyecektir. Şarj cihazının ışığı yanmadığında batarya arızalıdır.

NOT: Bu, aynı zamanda şarj cihazının arızalı olduğu anlamına da gelebilir.

Şarj cihazı bir sorun gösteriyorsa, şarj cihazını ve akü takımını test edilmek üzere yetkili bir servis merkezine gönderin.

Sıcak/Soğuk Batarya Gecikmesi

Şarj aleti çok sıcak veya çok soğuk bir batarya tespit ettiğinde, otomatik olarak Sıcak/Soğuk Batarya Gecikmesini başlatır ve batarya uygun sıcaklığa gelene kadar şarji durdurur. Şarj aleti sonrasında otomatik olarak şarj moduna geçer. Bu özellik, maksimum batarya ömrü sağlar.

Soğuk bir batarya sıcak bir bataryaya göre daha yavaş bir hızla şarj olacaktır. Batarya tüm şarj döngüsü boyunca daha yavaş bir hızda şarj olacaktır ve batarya ısındığında bile maksimum şarj oranına geri dönmeyecektir.

DCB118 şarj cihazında bataryayı soğutmak için tasarlanmış bir dahili fan bulunmaktadır. Bataryanın soğutulması gerektiğiinde bu fan otomatik olarak devreye girecektir. Fan doğru şekilde çalışmıyorsa veya havalandırma yuvaları tıkanmışsa şarj cihazını kesinlikle kullanmayın. Şarj cihazının içerisinde yabancı maddelerin girmesine izin vermeyin.

Elektronik Koruma Sistemi

XR Li-lon cihazlar; aşırı yük, aşırı ısınma veya tamamen boşalmadan koruyacak bir Elektronik Koruma Sistemine sahip olacak şekilde tasarlanmıştır.

Elektronik Koruma Sistemi devreye girerse alet otomatik olarak kapatılacaktır. Bu durum gerçekleşirse lityum iyon bataryayı tamamen şarj olana dek bir şarj cihazında tutun.

Duvara Montaj

Bu şarj cihazları duvara monte edilebilir veya bir masa veya çalışma tezgahı üzerinde yukarı doğru durabilir şekilde tasarlanır. Duvara monte edilecekse şarj cihazını bir elektrik prizinin yakınında veya bir köşe veya hava akımını engelleyebilecek diğer engellerden uzakta konumlandırın. Şarj cihazının arka tarafını montaj vidalarının duvar üzerindeki yerini belirlemek amacıyla şablon olarak kullanın. Şarj cihazını (ayrıca satın alınır) en az 25,4 mm uzunluğa ve 7-9 mm'lik çapa sahip, vidalandığında vidanın yaklaşık 5,5 mm'lik kısmının açıkta olduğu bir optimal derinlik bırakacak şekilde ahşap üzerine monte edin. Şarj

cihazının arkasındaki yuvaları vidaların açıkta olan kısımlarıyla hizalayın ve onları yuvalara tam olarak oturtun.

Şarj Cihazı Temizlik Talimatları

UYARI: Elektrik çarpması tehlikesi. Temizlik incinsinde AC çıkışı bağlantısını kesin. Şarj cihazının dış yüzeyindeki kir ve yağ, bir bez parçası ya da metal olmayan bir fırça kullanılarak temizlenebilir. Su veya temizlik solüsyonu kullanmayın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

Akü

Tüm Aküler İçin Önemli Güvenlik Talimatları

Yedek aküleri sipariş ederken, katalog numarasını ve voltajı eklediğinizden emin olun.

Akü, kutudan şarjı dolu olarak çıkmaz. Aküyü ve şarj cihazını kullanmadan önce, aşağıdaki güvenlik talimatlarını dikkatlice okuyun. Daha sonra belirtilen şarj işlemlerini uygulayın.

TÜM TALİMATLARI OKUYUN

• Aküyü yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda şarj etmeyin veya kullanmayın. Aküyü şarj cihazına takmak veya cihazdan çıkarmak toz veya dumanları tutuşturabilir.
• Aküyü şarj cihazının içine doğru zorlamayın. Akü kırılarak ciddi kişisel yaralanmaya neden olabileceğinden akünün üzerinde hiçbir şekilde uyumsuz bir şarj cihazına uydurmak için değişiklik yapmayın.
• Aküleri yalnızca DEWALT şarj cihazlarında şarj edin.
• Su veya diğer sıvıları sıçratmayın veya bunlara DALDIRMAYIN.
• Aleti ve bataryayı, sıcaklığın 4 °C'nin (39,2 °F) altına düştüğü (örneğin, kışın kulübeler veya metal yapıların dışında) veya 40 °C'nin (104 °F) üzerine ulaştığı yerlerde (örneğin, yazın kulübeler veya metal yapıların dışında) depolamayın veya kullanmayın.
• Önemli ölçüde hasarlı veya tamamen eskimiş olsa bile aküyü ateşe atmayın. Akü ateşe atılırsa patlayabilir. Lityum iyon aküler yanınca zehirli buharlar ve materyaller açığa çıkar.
• Akü içeriği cildinizle temas ederse, etkilenen alanı derhal yumuşak bir sabun ve suyla yıkayın. Akü sıvısı gözlerinize bulaşırsa, gözünüzü açık tutarak 15 dakika boyunca veya tahriş hissi geçene kadar suyla yıkayın. Tıbbi yardım gerekirse, akü elektroliti sıvı organik karbonatlar ve lityum tuzları karışımından oluşmaktadır.
• Açılan akü hücrelerinin içeriği solunum yolunu tahriş edebilir. Ortama temiz hava girmesini sağlayın. Belirtiler geçmezse tıbbi yardım alın.

UYARI: Yanık tehlikesi. Akü sıvısı kıvılcıma veya ateşe kalırsa yanıcı olabilir.

UYARI: Aküyü hiçbir nedenle asla açmayın. Akünün razifazası çatlarsa veya hasar görürse, şarj cihazına takmayın. Aküyü çarpmayın, düşürmeyin veya pakete hasar vermeyin. Sert bir darbe almış, düşmüş, çiğnenmiş veya herhangi bir şekilde hasar görmüş (örn. çiviyle

delinmiş, çekiçle vurulmuş veya üzerine basılmış) bir aküyü veya şarj cihazını kullanmayın. Elektrik çarpmasına yol açabilir. Hasarlı aküler geri dönüşüm için servis merkezine gönderilmelidir.

UVARI: Yangın tehlikesi. Bataryayı metal nesnelerin terkenya terminallerine değmeyecekleri şekilde saklayın veya taşıyın. Örneğin, bataryayı içerisinde gevşek civiler, vidalar, anahtarlar vb. bulunan kayışlı taşıyıcı, cep, alet kutuları, ürün kiti kutuları, çekmece vb. içerisinde koymayın.

DIKKAT: Aleti kullanmadığınız zaman, devrilme veya açısıte tehlikesine yol açmayacağı dengeli bir yüzeye yan tarafından üzerine yerleştirin. Büyük akülere sahip bazı aletler akünün üzerinde dik durabilir, ancak bunlar kolayca devrilebilir

Nakliyat

UVARI: Yangın tehlikesi. Batarya nakliyatında, batarya kutuplarının istemsiz şekilde iletken maddelerle temas ederek yangına sebep vermesi ihtimali vardır. Batarya nakliyatı yaparken, batarya kutuplarının iyi korunduğundan ve kutuplarla temas edip kısa devreye sebep olabilecek maddelerden iyi şekilde izole edildiğinden emin olun.

NOT: Lityum-iyon piller kontrol edilmiş bagaja konmamalıdır.

DEWALT bataryalar, Tehlikeli Maddelerin Nakliyesi Hakkında BM Tavsiyeleri; Uluslararası Hava Taşımacılığı Birliği (IATA) Tehlikeli Madde Düzenlemeleri, Uluslararası Deniz Taşımacılığı Tehlikeli Madde (IMDG) Düzenlemeleri ve Uluslararası Karayoluyla Tehlikeli madde Taşıma Konulu Avrupa Anlaşması içeriklerinde belirtilen sektörel ve hukuki standartların tüm düzenlemeleriyle uyumludur. Lityum-iyon bataryalar, Tehlikeli Madde Taşımacılığı Kılavuzu Testleri ve Kriterleri Hakkındaki BM Tavsiyelerinin 38,3. bölümüne kadar test edilmiştir.

Çoğu durumda bir DEWALT bataryanın nakliyesinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılması beklenir. Genelde sadece 100 Watt Saat (Wh) üzeri bir enerji değerine sahip bir lityum iyon bataryayı içeren taşıma işlemlerinin tam olarak düzenlenmiş bir Sınıf 9 Tehlikeli Maddeler kapsamında sınıflandırılarak yapılması gerekmektedir. Tüm lityum iyon bataryalarda ambalajın üzerinde Watt Saati değeri mevcuttur. Buna ilave olarak, düzenlemedeki karışıklıklar nedeniyle, DEWALT lityum iyon bataryaların Watt Saati değeri göz önünde bulundurulmaksızın havayolu kargosuyla tek başına taşınmasını önermez. Bataryası bulunan aletlerin (kombo setler) havayoluyla nakliyesi ancak bataryanın sahip olduğu Watt Saati değerinin 100 Watt Saatinden yüksek olmaması şartıyla yapılabilir.

Nakliyat kapsam dışında da kalsa, tamamen düzenlenmiş de olsa, paketleme, etiketleme ve belgeleme gereklilikleri hakkındaki son düzenlemeleri takip etmek nakliyatçıların sorumluluğudur.

Kılavuzun bu bölümünde bulunan bilgiler iyi niyetle yazılmıştır ve kılavuzun hazırlandığı tarih itibariyla doğru olduğuna inanılmaktadır. Fakat, sözlü veya zımnen hiçbir garanti verilmemektedir. Gerçekleştirdiği işlemlerin

geçerli düzenlemelerle uyumlu olduğundan emin olmak alıcının sorumluluğundadır.

FLEXVOLT™ Bataryanın Taşınması

DEWALT FLEXVOLT ^™ bataryanın iki farklı modu mevcuttur: ve Taşıma modunu kullanın.

Kullanım Modu: FLEXVOLT ^™ batarya tek başına olduğunda veya bir DEWALT 18V ürün içerisinde bulunduğunda, bir 18V batarya olarak çalışacaktır. FLEXVOLT ^™ batarya 54V veya 108V (ika adet 54V batarya) ürün olduğunda, bir 54V batarya olarak çalışacaktır.

Taşima Modu: FLEXVOLT™ bataryaya kapak takıldığında batarya taşıma modundadır. Taşima için kapağı muhafaza edin.

Taşıma modundayken pil dizileri,

3 bataryanın daha yüksek bir Watt saati (Wh) değerine sahip 1 bataryaya kıyasla daha düşük bir Watt saatiyle sonuçlanacak şekilde elektriksel olarak birbirinden ayrılır. Daha düşük bir Watt saati değerine sahip 3 bataryanın bu artan miktarı bataryanın daha yüksek bir Watt saati değerine sahip bataryaların tabi olduğu belirli taşımacılık düzenlemelerinden muaf olmasına neden olabilir.

Örneğin, 3 x 36 Wh olarak belirtilen Transport (Taşıma) Wh değeri, her biri 36 Wh olan

Kullanım ve taşıma modu etiket işareti örneği

Use: 108 Wh Transport: 3x36 Wh

3 bataryanın bulunduğu anlamına gelir. Use (Kullanım) Wh değeri ise 108 Wh olarak belirtilebilir (1 batarya kasdedilir).

Saklama Önerileri

1. En iyi saklama ortamı serin ve kuru, doğrudan güneş ışığı almayan, aşırı sıcak ve soğuk olmayan yerlerdir. En uygun akü performansı ve ömrü için kullanımda değilken aküleri oda sıcaklığında saklayın.
2. Uzun süreli saklama için, en iyi sonuç için şarj cihazından uzak serin, kuru bir yerde tamamen dolu bir akü saklamak için tavsiye edilir.

NOT: Aküler tamamen şarj boşalmış halinde saklanmamalıdır. Akünün kullanılmadan önce yeniden şarj edilmesi gerekir.

Şarj Cihazı ve Akü Üzerindeki Etiketler

Bu kılavuzda kullanılan sembollere ilave olarak, şarj cihazı ve akü üzerinde bulunan etiketler aşağıdaki sembolleri belirtmektedir:

Aletle çalışmaya başlamadan önce bu kılavuzu okuyun.

Şarj süresi için Teknik Özellikleri bölümüne bakın.

İletken nesnelerle temas etmeyin.

Hasarlı aküleri şarj etmeyin.

Suya maruz bırakmayın.

Hasarlı kabloların hemen değiştirilmesini sağlayın.

Sadece 4 °C ve 40 °C arasında şarj edin.

Yalnızca kapalı alanda kullanım icindir.

Aküleri cevremize gerekli ozeni gostererek atın.

DEWALT aküler, yalnızca onlar için tasarlanmış olan DEWALT şarj cihazlarında şarj edin. DEWALT aküleri haricindeki akülerin DEWALT şarj cihazlarıyla şarj edilmesi patlamalarına veya diğer tehlikeli durumların ortaya çıkmasına sebep olabilir.

Aküyü ateşe atmayın.

USE (KULLANIM) (taşima başlığı olmadan). Örnek: Wh değeri 108 Wh olarak belirtilir (108 Wh değerindeki 1 batarya).

TRANSPORT (TAŞIMA) (dahili taşıma başlığı ile). Örnek: Wh değeri 3 x 36 Wh olarak belirtilir (36 Wh değerindeki 3 batarya).

Batarya Tipi

Aşağıdaki aletler bir 18 volt batarya ile çalışır: DCC1018 Bu bataryalar kullanılmalıdır: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Daha fazla bilgi için Teknik Veriler bölümüne bakın.

Paket İçeriği

Paket şunları içerir:

1Havakompresörü

1Şarjcihazi

1 Li-iyon batarya (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modelleri)
2 Li-iyon batarya (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modelleri)
3 Li-iyon batarya (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modelleri) 1Kullanımkılavuzu

NOT: Bataryalar, şarj cihazları ve alet kutuları N modellerinde bulunmaz. Bataryalar ve şarj cihazları NT modellerinde bulunmaz. B modellerinde Bluetooth® bataryalar bulunur.

NOT: Bluetooth® kelimesi tescili ve logoları Bluetooth®, SIG, Inc.'nin tescilli markalarıdır ve bunların DEWALT tarafından her türlü kullanımı lisans kapsamındadır. Diğer ticari markalar ve ticari isimler ilgili sahibine aittir.

• Nakliye sırasında alet, parçalar ve aksesuarlarda hasar oluşup oluşmadığını kontrol edin.
• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın.

Alet Üzerindeki Etiketler

Alet üzerinde aşağıdaki semboller gösterilir:

Kullanmadan önce kullanım kılavuzunu okuyun.

Göz ve kulak için koruyucu kullanın.

Dış ortam ses seviyesi

Hava yer değişimi.

Hava hortumu takılmadan veya çıkartılmadan önce çıkış basıncını sıfıra ayarlayın.

Hava tankı kapasitesi.

Yağsız pompa.

Yakl. devreden çıkma basıncı.

Tankı boşaltırken kompresörü tahliye valfine doğru eğin.

Tankı günlük olarak kullanımdan önce ve sonra boşaltın.

Yüksek sıcaklık riski.

DIKKAT: Kompresör yüksek sıcaklıklara ulaşabilen bazı parçalar içerir.

Yanlışlıkla çalışma riski. İKAZ: Elektrik kesintisi ve

sonrasında sıfırlama yapılması durumunda kompresör otomatik olarak çalışabilir. UYARI: Kompresör ünitesi herhangi bir uyarı vermeden çalışabilir.

Tarih Kodu Konumu (Şek. [Fig.] A)

İmalat yılıni da içeren tarih kodu 6 gövdeye basılıdır.

Örnek:

2022 XX XX

Üretim yılı ve haftası

Açıklama (Şekil A)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bârçasını değiştirmeyin. Hasar veya yaralanmayla sonuçlanabilir.

1 Otomatik Açma/Kapama düğmesi
2 Batarya
3 Batarya çıkarma düğmesi
4 Emniyet valfi
5 Tank basınç göstergesi
6 Tek dönmeli regülatör
7 Tahliye valfi

8 Kontrol valfi
9 Hızlı bağlantı parçası
10 Taşıma kolu
11 Tank

Kullanım Amacı

Kompresörünüz, profesyonel son kat çivileme, zımbalama ve diğer basınçlı hava uygulamaları için kullanılabilecek basınçlı hava üretmek amacıyla tasarlanmıştır.

BU KOMPRESÖRÜN MEDIKAL VE GIDA SEKTÖRLERINDE KULLANILMASINA VE AYRICA OKSIJEN TANKLARININ YENIDEN DOLDURULMASINA IZIN VERILMEZ.

ISLAK KOŞULLARDA VEYA yanıcı sıvı ya da gazların mevcut olduğu ortamlarda kullanmayın. KOMPRESÖRÜ 0 °C'nin altındaki sıcaklıklarda KULLANMAYIN veya saklamayın.

Bu kompresör, profesyonel kullanım amaçlı bir elektrikli alettir.

Çocukların aleti ellemesine IZIN VERMEYIN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir.

• Küçük çocuklar ve engelliler. Bu cihaz yanlarında bir gözetmen olmadan küçük çocukların ve engellilerin kullanımına uygun değildir.
• Bu ürün, güvenliklerinden sorumlu kişinin gözetiminde olmadıklarında, fiziksel (çocuklar dahil), algısal veya zihinsel kapasite kaybı yaşamış deneyimsiz, bilgisiz ve yeteneksiz kişiler tarafından kullanılmamalıdır. Çocuklar asla bu ürünle yalnız bırakılmamalıdır.

MONTAJ VE AYARLAR

UVARI: Ciddi yaralanma riskini azaltmak için kettangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce batarya ile bağlantısını kesin. Kazara çalıştırma yaralanmaya neden olabilir.

UVARI: Sadece DEWALT batarya ve şarj emuzlarını kullanın.

Bataryanın Alete Takılması ve Aletten Çıkartılması (Şek. B)

NOT: Bataryanın 2 tamamen dolu olduğundan emin olun.

Bataryanın Aletin Tutma Koluna Takılması

1. Bataryayı alet tutamağının içindeki raylara hizalayın (Şek. B).
2. Batarya tam olarak aletteki yerine oturana kadar tutma koluna kaydırın ve kilit tırnağının yerine yerleşme sesini duyduğunuzdan emin olun.

Bataryanın Aletten Çıkartılması

1. Batarya çıkarma düğmesine 3 basın ve bataryayı sıkıca çekerek aletin tutma kolundan çıkarın.
2. Bataryayı bu kılavuzun şarj cihazı kısmında açıklandığı gibi şarj cihazına takın.

Enerji Göstergeli Bataryalar (Şek. B)

Bazı DEWALT bataryalarda, üç yeşil LED lambasından oluşan ve bataryada kalan şarj seviyesini gösteren bir güç göstergesi bulunur.

Enerji göstergesini devreye sokmak için enerji göstergesi düğmesine 13 basin ve basılı tutun. Üç yeşil LED lambasının bir kombinasyonu kalan şarj seviyesini gösterecek şekilde yanacaktır. Bataryadaki şarj seviyesi kullanılabilir limitin altındayken, enerji göstergesi yanmaz ve bataryanın şarj edilmesi gerekir.

NOT: Enerji göstergesi sadece bataryada kalan şarjın bir göstergesidir. Bu gösterge, aletin işlevselliğini göstermez ve ürün bileşenlerine, sıcaklığa ve son kullanıcı uygulamasına göre farklılık gösterebilir.

KULLANMA

Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere için uyun.

UVARI: Ciddi yaralanma riskini azaltmak için kettungi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Doğru El Pozisyonu (Şek. E)

UYARI: Ciddi yaralanma riskini azaltmak için, DAIMA şöste gösterilen uygun el pozisyonunu kullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki intimaline karşı aleti DAIMA sıkıca tutun.

Hava kompresörü sadece tutamağından 10 tutarak taşınmalı ve çalışma sırasında tutulmamalıdır.

Hava Kompresörünüzü Tanıyın

CİHAZI ÇALIŞTIRMADAN ÖNCE BU KULLANICI KILAVUZUNU VE GÜVENLİK KURALLARINI OKUYUN. Çeşitli kontrollerin ve ayarlamaların yerlerini tam olarak öğrenmek için çizimlerle kendi ünitenizi karşılaştırın. Bu kılavuzu ileride bakmak üzere muhafaza edin.

İşlemin Açıklaması (Şekil A)

Üniteyi çalıştırmadan önce bu kumandaları tam olarak öğrenin.

Otomatik Açma(I)/Kapama(O) Düğmesi 1 : Basınç düğmesine otomatik güç sağlamak için bu düğmeyi "Otomatik Açık" konumuna ve her kullanımın sonunda gücü kesmek için "Kapalı" konuma getirin.

Basınç Düğmesi (gösterilmemektedir): Basınç düğmesi, hava deposu basıncı fabrika çıkışında ayarlanan "devreye girme" basıncının altına düştüğünde otomatik olarak motoru çalıştırır. Hava deposu basıncı fabrika çıkışında ayarlanan "devreden çıkma" basıncına ulaştığında motor durur.

Güvenlik Valfi 4: Basınç düğmesi, "devreden çıkma" basıncı ayarında hava kompresörünü kapatmazsa, güvenlik valfi, fabrika çıkışında ayarlanan basınca (basınç düğmesi "devreden çıkma" ayarından biraz daha yüksek değer) "fırlayarak" yüksek basınca karşı koruma sağlar.

Tank Basınç Göstergesi 5: Tank basınç göstergesi tanktaki yedek hava basıncını gösterir.

Tek Dönmeli Regülatör 6: Hızlı bağlantı çıkışındaki mevcut hava basıncını kontrol eder. Basıncı artırmak için Tek Dönmeli Regülatörü saat yönünde veya basıncı düşürmek için saat yönünün tersine çevirin. Gösterge istenen çıkış basıncı ile aynı olduğunda durun.

Soğutma Sistemi (gösterilmemektedir): Bu kompresör, gelişmiş tasarıma sahip bir soğutma sistemi içerir. Bu soğutma sisteminin merkezinde bir özel tasarım fan yer alır. Bu fanın, havalandırma deliklerinden büyük miktarlarda hava üflemesi normaldir. Dışarı hava çıkışı olduğunda soğutma sisteminin çalıştığını anlarsınız.

Hava Kompresör Pompası (gösterilmemektedir): Havayı, hava tankına doğru sıkıştırır. Kompresör, hava tankı basıncı hava çıkışında gereken basıncın üzerine çıkana kadar çalışma havası mevcut değildir.

Tahliye Valfi 7 : Tahliye valfi hava tankının tabanında bulunur ve her kullanımın sonunda yoğuşmayı tahliye etmek için kullanılır.

Kontrol Valfi 8: Hava kompresörü çalışırken, kontrol valfi "açık" konumdadır ve sıkıştırılmış havanın hava tankına girmesine izin verir. Hava kompresörü "devreden çıkma" basıncına ulaştığında, kontrol valfi hava basıncının hava deposunun içinde kalmasına izin verecek şekilde "kapanır". NOT: Kontrol valfi, pompadaki fazla havayı dışarı atmak için küçük bir açıklığa sahiptir. Az miktarda hava çıkışı normaldir ve tank basıncında herhangi bir azalmaya neden olmaz.

Motor Aşırı Yük Koruyucu (gösterilmemektedir): Motorda bir termal aşırı yük koruyucusu mevcuttur. Herhangi bir nedenden dolayı motor aşırı ısınırsa, aşırı yük koruyucu, motoru durduracaktır. Motor yeniden çalıştırılmadan önce soğuması beklenmelidir. Yeniden başlatmak için:

1. Otomatik Açma/Kapama düğmesini "Kapalı" olarak ayarlayın.
2. Bataryayı çıkartın.
3. Motoru soğumaya bırakın.
4. Bataryayı değiştirin.
5. Otomatik Açma/Kapama düğmesini "Otomatik Açık" konumuna ayarlayın.

Hızlı Bağlantı Parçası 9: Evrensel AB 1/4" hızlı bağlantı parçası endüstriyel Push-to-Connect fisleri kabul eder.

Ünite Nasıl Kullanılır (Şekil A, C)

Nasıl Durdurulur

UYARI: Hortum bağlantısını hızlı bağlantı elemanından gevşetirken, hortumun bağlantı parçası, geri sarılan hortumun neden olduğu yaralanmaları önlemek için elle tutulmalıdır.

1. Otomatik Açma/Kapama düğmesini 1 "Kapalı" olarak ayarlayın.
2. Çıkış basıncını sıfıra ayarlamak için Tek Dönmeli regülatörü 6 saat yönünün tersine çevirin.
3. Hortum ve alet/aksesuarları çıkartın.
4. Kullanmadığınızda bataryayı çıkarın.

Çalıştırmadan Önce

UVARI: Güvenlik, çalıştırma ve bakım talimatları için halı alanım kılavuzu okumadan bu cihazı kesinlikle çalıştırmayın.

Her Çalıştırma Öncesinde

1. Otomatik Açma/Kapama düğmesini 1 "Kapalı" olarak ayarlayın.
2. Bataryayı çıkartın. (Bkz. Bataryanın Alete Takılması ve Aletten Çıkartılması)
3. Çıkış basıncını sıfıra ayarlamak için Tek Dönmeli regulatörü 6 saatin tersi yönde çevirin.
4. Hortum ve alet/aksesuarları takın.

UVARI: Tehlikeli çalışma riski. Hortumun kırbaç gibi çalımasını önlemek için hava hortumunu takarken veya çıkartırken elinizle sıkıca tutun.

UYARI: Tehlikeli çalışma riski. Hasarlı veya aşınmış ve sesuarları kullanmayın.

NOT: Hava çıkışında bir hızlı bağlantı parçası 9 bulunuyorsa, hortum veya aksesuar için bir hızlı bağlantı fışı gerekir.

UYARI: Patlama Riski. Aşırı yüksek hava basıncı bil patlama tehlikesine neden olur. Hava araçları ve aksesuarları için üreticinin maksimum basınç değerlerini kontrol edin. Regülatör çıkış basıncı asla maksimum basınç değerini aşmamalıdır.

İKAZ: Maddi hasar riski. Ünitedeki sıkıştırılmış hava, su yoğuşması ve yağ buharı içerebilir. Nemden ötürü hasar görebilecek bir parçaya filtrelenmemiş hava püskürtmeyin. Bazı hava araçları ve aksesuarları için filtrelenmiş hava gerekebilir. Hava araçları ve aksesuarları ile ilgili talimatları okuyun.

Nasıl Çalıştırılır

1. Bataryayı kompresöre takın.
2. Hortum ve alet/aksesuarları takın.
3. Otomatik Açma/Kapama düğmesini 1 "Otomatik Açık" olarak ayarlayın ve tank basıncının oluşmasına izin verin. Tank basıncı "devreden çıkma" basıncına ulaştığında motor durur.
4. Basıncı artırmak için Tek Dönmeli regulatörü 6 saat yönünde çevirin ve istenen basınca ulaşıldığında durun.

NOT: İstenen basıncın bağlı hortum veya bağlı aracın maksimum basıncından fazla olmadığından emin olun.

UVARI: Tehlikeli çalışma riski. Alışılmadık bir ses veya talişim fark ederseniz, kompresörü derhal durdurun ve eğitimli bir servis teknisyeni tarafından kontrol edilmesini sağlayın.

UYARI: Regülatörün aletin maksimum çalışma basıncından daha düşük bir basınca ayarlandığından emin olun.

Kompresör kullanıma hazırldır.

BAKIM

Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğe bağlıdır.

UVARI: Ciddi yaralanma riskini azaltmak için kasihangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve

aküyü ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir.

Şarj cihazı ve akü bakım geriktirmezler.

Müşterinin Sorumlulukları

	Her kullanım öncesinde	Her gün veya her kullanım sonrası
Emniyet Valfini Kontrol Edin X
Tankı Boşaltın X
Hava kaçakları için kontrol edin X
Alışılmadık ses/titreşim açısından kontrol edin		X
Hortumu ve alet bağlantısını kontrol edin	X
Basınç kontrolünün ayarlanması X

UVARI: Tehlikeli çalışma riski. Güç açık olduğunda ünite akıptik olarak döngü yapar. Bakım yaparken gerilim kaynaklarına, basınçlı havaya veya hareketli parçalara maruz kalabilirsiniz. Fiziki yaralanmalar oluşabilir. Herhangi bir bakım veya onarım yapmadan önce, güç kaynağının kompresörle bağlantısını kesin ve hava basıncını tamamen boşaltın.

NOT: Kumanda düğmelerinin yeri için Çalıştırma bölümüne bakın.

Emniyet Valfinin Kontrol Edilmesi (Şekil A, C)

UVARI: Patlama Riski. Emniyet valfi düzgün çânyorsa, aşırı basınç oluşmuş olabilir, bu da hava tankının delinmesine veya patlamasına neden olabilir.

UYARI: Uçuşan Nesne Riski. Yan kalkanlara sahip onaylı kılıç yucu gözlükler kullanın.

Emniyet valfi 4 basınçlı kap için izin verilen en yüksek basınca ayarlanmıştır. Emniyet valfinin ayarlanmasına izin verilmez. Gerektiğinde, çalıştiğından emin olmak için emniyet valfini 4 arada sırada çalıştırın.

1. Basınçlı havanın serbest bırakıldığıni duyana kadar emniyet valfi somununu gevşetin.
2. Ardından emniyet valfi somununu tamamen sıkın.
3. Emniyet valfini 4 ve çevresini her zaman temiz ve engellerden arındırılmış şekilde koruyun.

NOT: Emniyet valfi 4 sıkışırsa düzgün şekilde çalışmazsa, bir DEWALT yetkili servisiyle irtibat kurun.

Tankın Boşaltılması (Şekil A, D)

UYARI: Tehlikeli Çalışma Riski. Hava tankları yüksek basıncılı hava içerir. Yüzü ve diğer vücut uzuvlarını tahliye çıkışından uzak tutun. Tahliye edilen birikintiler yüzünüze sıçrayabileceği için, daima yan siperlere sahip sertifikalı göz koruması kullanın.

UVMRI: Gürültü riski. Kullanım sırasında daima uygun iş koruması kullanın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün oluşturduğu ses işitme kaybına sebep olabilir.

NOT: Tüm basınçlı hava sistemleri, herhangi bir boşaltma noktasında biriken türden yoğuşma üretir (örn. tanklar, filtre, son soğutucular, kurutucular). Bu yoğuşma, yerel, eyalet ve federal yasalara ve yönetmeliklere göre düzenlenen ve bunlara uygun olarak atılması gereken yağlama yağı ve/veya maddeler içerir.

UYARI: Patlama Riski. Su, hava tankında yoğuşur. Voguzan bu su tahliye edilmezse hava tankının paslanmasına ve zayıflayarak delinmesi riskine neden olur.

İKAZ: Maddi Hasar Riski. Hava tankından tahliye olan su, lekelere neden olabilecek yağ ve pas içerebilir.

1. Açma/Kapama düğmesini 1 "Kapalı" olarak ayarlayın.
2. Bataryayı çıkartın.
3. Çıkış basıncını sıfıra ayarlamak için regulatör düğmesini 6 saatin tersi yönde çevirin.
4. Hava aracı veya aksesuarı sökün.

UVARI: Hortum bağlantısını hızlı bağlantı etmânından 9 gevşetirken, hortumun bağlantı parçası, geri sarılan hortumun neden olduğu yaralanmaları önlemek için elle tutulmalıdır.

1. Dökülenleri toplamak için tahliye valfinin altına uygun bir kap koyun.
2. Emniyet valfi somununu gevşetin, böylece tanktaki hava basıncı yaklaşık 1,4 bar (20 PSI) olana kadar havanın tanktan çıkmasını sağlayın. Ardından emniyet valfi somununu tamamen sıkın.
3. Tankın tabanındaki tahliye valfini 7 açarak hava tankındaki suyu boşaltın.
4. Tutamağı 10 tutun ve tüm suyun tahliye olmasını sağlamak için kompresörü tahliye valfine 7 doğru eğin.
5. Su boşaldıktan sonra tahliye valfini 7 kapatın. Hava kompresörü artık depoya kaldırılabilir.

NOT: Tahliye valfi sıkışmışsa, bir aleti hava hattına bağlayarak tüm hava basıncını boşaltın ve tanktaki hava basıncı sıfır BAR olana kadar çalıştırmaya devam edin ve DEWALT servis merkezine başvurun.

Saklama

Hava kompresörünü saklamadan önce aşağıdakileri yaptığınızdan emin olun:

1. Önceki sayfalarda bulunan Bakım bölümünü inceleyin ve gerekirse programlı bakım gerçekleştirin.
2. Otomatik Açma/Kapama düğmesini "Kapalı" olarak ayarlayın ve bataryayı çıkartın. Hava tankındaki suyu tahliye edin. Konuyla ilgili Bakım başlığı altında Tankın Boşaltılması bölümüne bakın.

UVARI: Su, hava tankında yoğuşur. Yoğuşan bu su tânlıye edilmezse hava tankının paslanmasına ve zayıflayarak delinmesi riskine neden olur.

1. Hava kompresörünü, tank basıncı sıfır psi'de, hava koşullarından etkilenmeyeceği temiz ve kuru bir yerde, +5°C ile +45°C arasında bir sıcaklıkta saklayın.

Yağlama

Elektrikli aletiniz ek bir yağlama gerektirmemektedir.

Temizleme

UVARI: Havalandırma deliklerinde ve etrafında toz tanaması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın.

UYARI: Aletin metalik olmayan parçalarını temizlemek iş kürzümla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın.

İsteğe Bağlı Aksesuarlar

UVARI: Şuna dikkat edilmelidir ki DEWALT tarafından teşerlik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için, bu üründe sadece DEWALT tarafından önerilen aksesuarlar kullanılmalıdır.

Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.

Onarımlar

Şarj cihazı ve batarya onarılabilir bir parça değildir. Şarj cihazı ve batarya içinde onarılabilir herhangi bir parça yoktur.

UYA RI: Ürünün GÜVENLİĞİ ve EMNİYETİNDEN emin onılar için onarım, bakım ve ayarlamalar ( varsa fırça incelemesi ve değiştirilmesi dahil) bir DEWALT fabrika servis merkezi veya bir DEWALT yetkili servis merkezi tarafından yapılmalıdır. Daima orijinal yedek parçalar kullanın.

Çevrenin korunması

Ayrı toplama. Bu sembolü taşıyan ürünler ve bataryalar normal evsel atıklarla birlikte çöpe atılmamalıdır.

Ürünler ve bataryalar hammadde ihtiyacını azaltmak için geri kazanılabilecek veya geri dönüştürülebilecek malzemeler içerir. Elektrikli aletleri ve bataryaları lütfen yerel yönetmeliklere uygun şekilde geri dönüşüme tabi tutun. Ilave bilgiler şu adreste mevcuttur: www.2helpU.com.

Şarj Edilebilir Batarya

Bu uzun ömürlü batarya daha önce kolaylıkla gerçekleştirdikleri işlemlerde yeterli güç üretememeye başladıklarında şarj edilmelidir. Ürünü, teknik ömrünün sonunda çevreye zarar vermeyecek bir biçimde elden çıkarın:

• Bataryayı şarji tamamen bitene kadar kullanın, sonrasında aletten çıkartın.
• Lityum İyon bataryalar geri dönüştürülebilir. Bunları bayinize veya bölgenizdeki geri dönüşüm istasyonuna götürün. Toplanan bataryalar geri dönüştürülür ve uygun şekilde bertaraf edilir.

TERIMLER SÖZLÜĞÜ

CFM: Dakika başı kübik fit.

SCFM: Dakika başı standart kübik fit; bir hava dağıtımü ölçü birimi.

LPM veya I/dak: Dakika başı litre; bir hava dağıtımü ölçü birimi

BAR: Bir metrik basınç ölçü birimi.

PSI: İnç kare başına pound; bir basınç ölçü birimi.

kPa (kilopascal): Metrik basınç ölçümü. 1 kilopascal, 1000 pascal'a eşittir.

Devreye Girme Basıncı: Motor kapalı iken, aksesuar kullanıldığında hava tankı basıncı düşer. Tank basıncı belirli bir düşük seviyeye indiğinde motor otomatik olarak yeniden başlatılacaktır. Motorun otomatik olarak yeniden başlatıldığı düşük basınç devreye girme basıncı olarak adlandırılmaktadır.

Devreden Çıkma Basıncı: Bir hava kompresörü çalıştırılırsa ve çalışmaya başlarsa, hava tankında hava basıncı oluşmaya başlar. Motor otomatik olarak kapanmadan önce belirli düzeyde bir yüksek basınç oluşturur ve hava tankını kapasitesinden daha yüksek basınca karşı korur. Motorun kapandığı yüksek basınç devreden çıkma basıncı olarak adlandırılmaktadır.

Çalışma Döngüsü: Bu hava kompresörü pompası sürekli çalışabilecek kapasitededir. Bununla birlikte, hava kompresörünün ömrünü uzatmak için ortalama çalışma döngüsünün %50-%75 arasında tutulması önerilir yani buna göre, hava kompresör pompası herhangi bir saat içerisinde 30-45 dakikadan fazla çalıştırılmamalıdır.

Sorun Giderme Kılavuzu

Bu bölümde olası sık karşılaşılan arızaların bir listesi, olası nedenleri ve bunlara dönük çözüm önerileri sunulmaktadır. Operatör ya da bakım personeli kendi başına bazı düzeltici işlemlere girişebilir, bunun haricindekiler kalifiye bir DEWALT teknik servis görevlisinin ya da bayinin yardımını isteyebilir.

Kodu Olası Neden Olası Çözüm
1	Kompresör devreden çıkma basıncına ulaştığında basınç düğmesi motoru durdurmaz	Otomatik Açma/Kapama düğmesini "Kapalı" konumuna getirin ve bataryayı çıkartın, ünite kapanmazsa bir DEWALT servis organizasyonuna başvurun.
2	Basınç düğmesi devreden çıkma çok yüksek	Bir DEWALT servis organizasyonuna başvurun.
3	Boru bağlantı parçaları yeterince sıkı değil	Hava kaçağı olduğu görülen kısımları sıkın. Bağlantıları sabunlu su solüsyonuyla kontrol edin.Gereğinden Fazla Sıkmayın.
4	Arızalı hava tankı Hava tankı değiştirilmelidir. Kaçağı onarmaya çalışmayın. Bir Dbaşvurun.	EWALT servis organizasyonuna besyli. UYARI: Patlama riski. Hava tankını delmeyin, kaynak yapmayın veya başka bir şekilde moderately etmeyin veya zayıflamasına neden olmayın. Hava deposu delinebilir veya patlayabilir.
5	Sızdıran contalar Bir D	EWALT servis organizasyonuna başvurun.
6	Arızalı emniyet valfi	Emniyet valfi somununu gevşeterek ve ardından sikarak emniyet valfini manuel olarak çalıştırın. Valf halen sızdınyorsa mutlaka değiştirilmelidir. Bir DEWALT servis organizasyonuna başvurun.
7	Regülatör, kullanılan aksesuar için doğru şekilde ayarlanmamıştır	Bir aksesuar kullanılırken bir miktar basınç düşmesi normaldir, basıncın aşırı düşmesi durumunda Tek Dönmeli regulatörüTek Dönmeli Regülatörbölümündeİşlemin Açıklamasıbaşlığı altında açıklandığı şekilde ayarlayın.NOT:Aksesuar kullanılırken düzenlenen basıncı akış koşulları altında ayarlayın.
8 Uzun süreli olarak aşırı hava kullanımı Kullanılan havayı azaltın.
9	Kompresör aksesuar için yeterli hava sağlamıyor	Aksesuarın hava gereksinimini kontrol edin. Hava gereksinimi, Hava Dağıtımı değerinden (I/dak) veya hava kompresörünüz tarafından verilen basınçtan daha yüksekse, aksesuarı çalıştırmak için daha güçlü bir kompresöre ihtiyaç vardır.
11 Kontrol valfi sınırlı çalışıyor Bir D		EWALT servis organizasyonuna başvurun.
12 Hava kaçağı varBağlantıları sıkın.
13	Regülatör hasar görmüş	Bir DEWALT servis organizasyonuna başvurun.
14	Motor aşırı yük koruma düğmesi devreye girdi	Konuyla ilgiliİşlemin AçıklamasıaltındaMotor Aşırı Yük Koruyucubölümüne bakın. Motor aşırı yük koruması sık devreye giriyorsa bir DEWALT servis organizasyonuna başvurun.
15	Tank basıncı basınç düğmesi devreye girme basıncının üzerinde	Tank basıncı basınç düğmesi devreye girme basıncının altına düştüğünde motor otomatik olarak çalışacaktır.
16	Gevşek elektrik bağlantıları	Bir DEWALT servis organizasyonuna başvurun.
17 Olası arızalı motorBir D		EWALT servis organizasyonuna başvurun.
18	Dahili motor parçalarına boya sıçraması Bir D	EWALT servis organizasyonuna başvurun. Kompresörü boya sıçrayan alanda çalıştırmayın. Yanıcı buhar uyarısı bölümüne bakın.
19	Pompa çalışmıyor çünkü tank basıncı, devreye girme basıncının üzerindedir.	Pompa çalışтировında tanktaki basıncı devreye girme basıncı düzeyine azaltın.
20	Güvenlik arızası nedeniyle pompa çalışmıyor.	Otomatik Açma/Kapama düğmesini "Kapalı" konumundan "Otomatik Açık" konumuna ayarlayın.

Arıza Giderme Kodları

Sorun
Kodu

Aşırı hava tankı basınç güvenlik valfinde sorun var	1, 2
Hava kaçağı var	3
Hava tankında veya hava tankı kaynak yerlerinde hava sızıntıları	4
Baş kısmı ve valf plakası arasındaki hava sızıntıları	5
Güvenlik valfinden hava sızıntıları	6
Kompresör, aksesuarları çalıştırmak için yeterli hava sağlamıyor	7, 8, 9, 10, 11, 12
Regülatör düğmesinde sürekli hava sızıntısı var	13
Regülatör hava çıkışını kapatmıyor	13
Motor çalışmıyor	6, 14, 15, 16, 17, 18, 19, 20
