BRUKSANVISNING DCC1018 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 146

Sikkerhet på arbeidsområdet

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Vipp kompressoren mot dreneringsventilen när du drenerer tanken.

NOTERA: Om dräneringsventilen är blockerad, släpp ut all luft genom att ansluta ett verktyg till luftledningen och köra det tills tanktrycket är noll BAR och kontakta DEWALT servicecenter.

Säilytys

Du har valt ett DeWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DeWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

			DCC1018
Spanning V	DC		18
Typ 1
Batterityp Litiumjon
Kapacitet lufttank Liter 10
Ungefärligt tillslagningstryck BAR 6,9
Ungefärligt fränslagningstryck	18Vbatteri:	BAR 8,6
	18V/54Vbatteri:	BAR 9,6
Luftflöde		l/min 48
Lufttillförsel vid 7 BAR		l/min 31
Säkringstyp			Tidsfördröjning
Reglerad tryckklassificering (ungefärlig)	18Vbatteri:	BAR	0–8,6
	18V/54Vbatteri:	BAR	0–9,6
Motorvarv per minut			3400
Snabbanslutningstyp			Universal EU 1/4 tumsnabbkoppling
Pumptyp			Oljefri
Vikt (utan batteri)		kg 11,3
Bullervärden enligt EN1012-1 (EN ISO 2151:2008)
I_PA (emissionsljudrycksnivå)		dB(A)	79,1
K(osäkerhet för angiven ljudnivå)		dB(A)	0,9

Den vibrations- och/eller bulleremissionsnivå som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN1012-1 (EN ISO 2151:2008) och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponeringen.

VÄRNING: Den deklarerade vibrations- och/eller bremissionsnivå som anges gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrations- och/eller bulleremissionsnivån avvika. Detta kan avsevärt öka exponeringsnivån under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibrationer och/eller buller bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra

arbete. Detta kan avsevärt minska exponeringsnivån under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgärder för att skydda operatören från effekterna av vibrationer och/eller buller såsom att: underhålla verktyget och tillbehören, hålla händerna varma (relevant för vibrationer), organisera arbetsmönster.

EG-försäkran om överensstämmelse

Maskindirektiv

CE

18V 10 l sladdlös luftkompressor

DCC1018

DEWALT intygar att dessa produkter, beskrivna under "Tekniska data" uppfyller:

EG-direktiv 2006/42/EG, EN1012-1:2010, EN 62841-1:2015.

2000/14/EG, Kompressorer, <15kW, Bilaga VI

DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart.

Location Certification Body, Dinnendahlstr. 9, 44809 Bochum, Tyskland

Anmält organ nummer: 0158

LWA (uppmätt ljudeffektnivå) dB 92

LWA (garanterad ljudeffektnivå) dB 93

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU.

För ytterligare information kontakta DEWALT på följande adress eller se baksidan av manualen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för DEWALT.

M. Georgol

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

Batterier Laddare/Laddningstid (minuter)***
Kat. # V	DC	Ah Vikt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datumkod 201811475B eller senare
**Datumkod 201536 eller senare
***Schemat över batteriladdningstider tillhandahålls endast som vägledning. Laddningstiderna varierar beroende på temperatur och batteriets skick.

WARNING: Indikerar en potentiellt riskfylld situation som, och een inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SENPP: Indikerar en potentiellt riskfylld situation som, indaren inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anger risk för elektrisk stöt.

Anner risk för eldsvåda.

SÄKERHETSVARNINGAR, ALLMÄNT ELVERKTYG

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.
c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.

b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.
d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka

elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

Användning och Skötsel av Batteridrivna Verktyg

a) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annat batteripaket.
b) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk och eldsvåda.
c) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador eller eldsvåda.
d) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation eller brännskador.
e) Använd inte ett batteripaket eller ett verktyg som är defekt eller modifierat. Defekta eller modifierade batterier kan fungera oförutsägbart och ge upphov till brand, explosion eller risk för kroppsskador.
f) Utsätt inte batteripaketet eller verktyget för eld eller höga temperaturer. Utsättande för eld eller temperaturer över 130 °C kan orsaka en explosion.
g) Följ alla instruktioner gällande laddningen och ladda inte batteripaketet eller verktyget utanför det temperaturområde som anges i bruksanvisningen. Att ladda på fel sätt eller utanför det angivna temperaturområdet kan skada batteriet och höjer brandrisken.

Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

b) Gör aldrig service på skadade batteripaket. Service av batteripaket bör endast genomföras av tillverkaren eller auktoriserade tjänsteleverantörer.

SÄKERHETSINSTRUKTIONER

Viktiga säkerhetsinstruktioner för användning av kompressorn

VÄRNING: DÖDSFALL ELLER ALLVARLIG KAN OCPSSKADA KAN BLI RESULTATET AV FELAKTIG ELLER OSÄKER ANVÄNDNING AV KOMPRESSOR. FÖR ATT UNDVIKA DESSA RISKER, FÖLJ DESSA GRUNDLÄGGANDE SÄKERHETSINSTRUKTIONER.

LÄS ALLA INSTRUKTIONER

1. RÖR INTE VID RÖRLIGA DELAR. Placera aldrig dina händer, fingrar eller andra kroppsdelar nära kompressorns rörliga delar.
2. ANVÄND ALDRIG UTAN ALLA SKYDD PÅ PLATS Kör aldrig denna kompressor utan att alla skydd eller säkerhetsfunktioner är på plats och i korrekt fungerande skick. Om underhåll eller service kräver borttagning av ett skydd eller säkerhetsdetaljer, se till att byta ut skydden eller säkerhetsfunktionerna innan du återupptar driften av kompressorn.
3. ANVÄND ALLTID SKYDDSGLASÖGON. Använd skyddsglasögon eller annat ögonskydd. Tryckluft får aldrig riktas mot någon eller någon del av kroppen.
4. SKYDDA DIG MOT ELEKTRISK STÖT. Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Kör aldrig kompressorn på fuktiga eller våta platser. Lämna aldrig kompressorn utsatt för ogynnsamma väderförhållanden.
5. KOPPLA FRÅN KOMPRESSORN NÄR DEN INTE ANVÄNDS. Koppla alltid bort kompressorn från strömkällan och ta bort den komprimerade luften från lufttanken innan du servar, inspekterar, underhåller, rengör, byter ut eller kontrollerar några delar.
6. UNDVIK OAVSIKTLIG START. Transportera inte kompressorn långa sträckor i ett fordon eller i potentiellt farliga situationer, exempelvis på en stege eller arbetsställning när den är ansluten till dess strömkälla eller när lufttanken är fylld med komprimerad luft. Se till att den automatiska strömbrytaren är i avstängt läge innan kompressorn ansluts till dess strömkälla.
7. FÖRVARA KOMPRESSOR RIKTIGT. När den inte används bör kompressorn förvaras torrt. Förvaras oåtkomligt för barn. Lås förvaringsutrymmet.
8. HÅLL ARBETSOMRÅDET RENT Belamrade områden leder till skador. Rensa alla arbetsområden från onödiga verktyg, skräp, möbler etc.
9. HÅLL BARN BORTA. Alla besökare skall hållas på avständ från arbetsområdet.

10. KLÄ DIG PÅ LÄMPLIGT SÄTT. Bär inte lösa kläder eller smycken. De kan fastna i delar i rörelse. Använd hårnät om du har långt hår.

11. VAR UPPMÄRKSAM. Titta på det du gör. Använd sunt förnuft. Använd inte kompressorn när du är trött. Kompressorn ska aldrig användas av dig om du är påverkad av alkohol, droger eller mediciner som gör dig dåsig.

12. KONTROLLERA FÖR SKADADE DELAR OCH LUFTLÄCKOR. Innan vidare användning av kompressorn ska ett skydd eller annan del som är skadad undersökas noga om den fungerar korrekt och utför dess avsedda funktion. Kontrollera inriktningen på rörliga delar, luftläckage, trasiga delar, montering och andra förhållanden som kan påverka dess drift. Ett skydd eller andra delar som är skadade bör repareras på ett korrekt sätt eller bytas av ett auktoriserat servicecenter såvida inte annat anges i bruksanvisningen. Defekta tryckbrytare måste bytas hos ett auktoriserat servicecenter. Använd inte kompressorn om strömbrytaren inte kan slås på eller stängas av. Försök aldrig reparera en läckande eller skadad lufttank. Byt tanken omedelbart på ett auktoriserat servicecenter.
13. ANVÄND ALDRIG KOMPRESSOR FÖR ANDRA ANVÄNDNINGAR ÄN DE SPECIFICERADE. Använd aldrig kompressorn för andra applikationer än de som anges i bruksanvisningen. Använd aldrig tryckluft för ventilation eller luftning. Stå aldrig på kompressorn.
14. HANTERA KOMPRESSORN KORREKT. Kör kompressorn enligt instruktionerna häri. Låt aldrig kompressorn användas av barn, personer som inte är bekanta med dess funktion eller obehörig personal.
15. HÄLL ALLA SKRUVAR, BULTAR OCH KÅPOR ORDENTLIGT PÅ PLATS. Håll alla skruvar, bultar och plattor ordentligt monterade. Kontrollera deras tillständ med jämna mellanrum.
16. HÅLL MOTORLUFTVENTILEN REN Motorns luftventil måste hållas ren så att luften hela tiden kan flöda fritt. Kontrollera ofta om det har ansamlats damm.
17. ANVÄND ALDRIG EN KOMPRESSOR SOM ÄR DEFEKT ELLER FUNGERAR ONORMALT. Om kompressorn verkar fungera onormalt, avger konstiga ljud eller på annat sätt verkar defekt, sluta omedelbart att använda den och ordna reparationer av ett auktoriserat servicecenter.
18. TORKA INTE PLASTDELAR MED LÖSNINGSMEDEL. Lösningsmedel som bensin, thinner, bensin, koltetraklorid och alkohol kan skada och spräcka plastdelar. Torka inte av dem med sådana lösningsmedel. Torka av plastdelar med en mjuk trasa lätt fuktad med tvålvatten och torka ordentligt.
19. ANVÄND ENDAST ORIGINALRESERVDELAR. Reservdelar som inte är original kan göra garantin ogiltig och kan leda till funktionsfel och resulterande skador. Originaldelar finns hos din återförsäljare.
20. MODIFIERIA INTE KOMPRESSORN. Modifiera inte kompressorn. Kontakta alltid ett auktoriserat servicecenter vid eventuella reparationer. Otillåten modifiering kan inte bara försämra kompressorns prestanda utan kan också leda till olycka eller skada på reparationspersonal som inte har den kunskap och tekniska expertis som krävs för att utföra reparationsoperationerna korrekt. Otillåtna ändringar kan

öka risken för skada på användaren eller risken för skada på egendom.

1. STÄNG AV BRYTAREN NÄR KOMPRESSORN INTE ANVÄNDS. När kompressorn inte används, stäng av strömbrytaren, koppla bort den från strömkällan och öppna avtappningskranen för att tömma ut tryckluften från lufttanken.
2. RÖR ALDRIG EN HET YTA. För att minska risken för brännskador, rör inte rör, huvuden, cylinder och motorer.
3. RIKTA INTE LUFTSTRÖM MOT KROPPEN. Risk för skador, rikta inte luftströmmen mot personer eller djur.
4. TÖM TANKEN DAGLIGEN ELLER EFTER VARJE ANVÄNDNING. Öppna dräneringsventilen och luta kompressorn för att helt tömma ansamlat vatten. Underlåtenhet att tömma tanken ordentligt kan resultera i överdriven korrosion, vilket kan orsaka plötsligt lufttanksbrott eller explosion.
5. STOPPA INTE KOMPRESSORN GENOM ATT DRA UT BATTERIET. Använd den automatiska strömbrytaren.
6. ANVÄND ENDAST REKOMMENDERADE LUFTHANTERINGSDELAR SOM ACCEPTERAS FÖR TRYCK MINST 9,6 BAR Risk för att spricka. Använd endast rekommenderade luftbehandlingsdelar som är acceptabla för tryck som inte är lägre än 9,6 bar.
7. ANVÄND ALLTID LÄMPLIGA HÖRSELSKYDD OCH HUVUDSKYDD. Lämpliga skyddskläder måste bäras vid drift av kompressorn och anslutet verktyg eller tillbehör. Se verktygets/tillbehörshandboken och följ alla säkerhetskrav.
8. TÄNK PÅ MILJÖFÖRHÄLLANDEN. Lämna aldrig kompressorn i regnet. Kör aldrig kompressorn på fuktiga eller våta platser. Se till att du har korrekt belysning. Använd aldrig kompressorn i närheten av brännbara vätskor eller gaser.
9. ARBETA INTE MED KOMPRESSORN I EXPLOSIV ATMOSFÄR, SÅSOM I NÄRHETEN AV BRÄNNBARA VÄTSKOR, GASER ELLER DAMM. Kompressorer kan ge upphov till gnistor som kan antända dammet eller ångorna.
10. KONTROLLERA TRYCKKÄRLET EFTER TECKEN PÅ ROST OCH SKADOR INNAN VARJE ANVÄNDNING. Använd inte kompressorn med ett skadat eller rostigt tryckkärl.

Kvarstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
• Risk för personskada på grund av flygande partiklar.
• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.

SPARA DESSA INSTRUKTIONER

Laddare

Laddare från DEWALT kräver ingen justering och är designade för att vara så enkla som möjligt att använda.

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan. Kontrollera också att spänningen på din laddare är den samma som i elnätet.

Din DEWALTladdare är dubbelisolerad i enlighet med EN60335; därför behövs ingen jordledning.

Om nätsladden är skadad får den endast bytas ut av DEWALT eller en auktoriserad serviceorganisation.

Användning av förlängningssladd

En förlängningssladd skall inte användas såvida det inte är absolut nödvändigt. Använd en godkänd förlängningssladd, som är lämplig för laddarens strömbehov (se Tekniska data). Minsta ledarstorlek är 1 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se Tekniska data).

- Innan laddaren används, läs igenom alla instruktioner och varningar om laddaren, batteriet och produkten för användning av batteri.

WARNING: Risk för stötar. Låt ingen vätska komma in i lånaren. Det kan resultera i elektriska stötar.

VARNING: Vi rekommenderar användning av restströmsenhet med en restströmsmärkning på 30 mA eller mindre.

SEUPP: Risk för brännskada. För att minska risken för sörer, ladda endast DEWALT uppladdningsbara batterier. Andra typer av batterier kan gå sönder och orsaka personskador och skadegörelse.

SENPP: Barn bör övervakas för att säkerställa att de inte eller med apparaten.

OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metapartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteri i hålrummet. Koppla ifrån laddaren vid rengöring.

• Försök INTE att ladda batteriet med någon annan laddare än de i denna bruksanvisning. Laddaren och batteriet är speciellt konstruerade att fungera tillsammans.
• Dessa laddare är inte avsedda för någon annan användning än att ladda DEWALT uppladdningsbara batterier. All annan användning kan resultera i brandrisk, elstötar eller till och med dödliga elstötar.

• Utsätt inte laddaren för regn eller snö.

• Dra ut genom att hålla i kontakten i stället för i sladden när du kopplar ur laddaren. Detta kommer att minska risken för skador på den elektriska kontakten och sladden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att den på annat sätt riskerar att skadas.
• Använd inte en förlängningssladd såvida det inte är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand, elektriska stötar eller död av elektrisk ström.
• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant av höljet.
• Använd inte laddare med skadad sladd eller kontakt – byt ut den omedelbart.
• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Lämna den hos ett auktoriserat servicecenter.
• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet eller brand.
• Om strömsladden skadas måste den bytas omedelbart av tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra alla faror.
• Koppla bort laddaren från vägguttaget innan du påbörjar rengöringen. Detta kommer att minska risken för elektriska stötar. Borttagning av batteriet minskar inte risken.
• Anslut ALDRIG två laddare tillsammans.
• Laddaren är konstruerad för att fungera på vanlig hushållsel på 230V. Försök inte att använda någon annan spänning. Detta gäller inte för billaddaren.

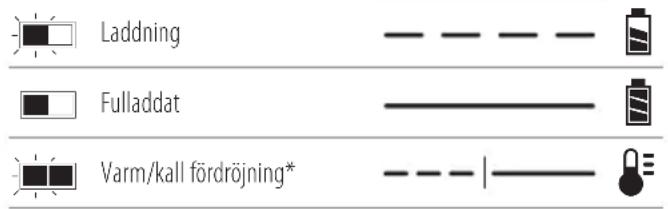

Ladda ett batteri (Bild. [Fig.] B)

1. Koppla in laddaren i lämpligt uttag innan batteriet sätts i.
2. Sätt i batteriet 2 i laddaren, se till att batteriet är helt isatt i laddaren. Den röda lampan (laddning) börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.
3. Det går att se när laddningen är klar genom att den röda lampan lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterilåsknappen 3 på batteriet.

NOTERA: För att garantera maximal prestanda och livslängd för litium-jonbatteri bör batteriet laddas fullt innan första användning.

Laddningshantering

Se nedanstående indikatorer angående batteriets laddningsstatus.

Laddningsindikatorer

Laddning Fulladdat Varm/kall fördröjning*

* Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nätt lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren.

Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteri. Laddaren kommer att indikera ett felaktigt batteri genom att vägra lysa.

NOTERA: Detta kan också betyda att det är problem med en laddare.

Om laddaren indikerar ett problem, låt testa laddaren och batteriet hos ett auktoriserat servicecenter.

Varm/kall fördröjning

När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning och avbryta laddningen tills batteriet har nätt en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd.

Ett kallt batteri kommer att ladda med en lägre hastighet jämfört med ett varmt batteri. Batteriet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt.

DCB118-laddaren är utrustad med en intern fläkt som är designad att kyla batteriet. Fläkten slås på automatiskt när batteriet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren.

Elektroniskt skyddssystem

XR litiumjon-verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning.

Verktyget kommer automatiskt att stängas av om det elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjonbatteriet i laddaren tills det är fulladdat.

Väggmontering

Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4 mm långa med ett skruvhuvud med en diameter på 7–9 mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5 mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna.

Rengöringsinstruktioner för laddaren

VÄRNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av en trasa eller en mjuk borste som inte är av metall. Använd inte vatten eller rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Batteripaket

Viktiga Säkerhetsinstruktioner för alla Batteripaket

Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning.

Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.
• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.
• Aldda endast batteripaketet i DEWALT laddare.
• Skvätt INTE eller sänk ned i vatten eller annan vätska.
• Förvara inte eller använd verktyget och batteriet på platser där temperaturen kan sjunka under 4 °C (39,2 °F) (såsom utomhusskjul eller byggnader i metall under vintern) eller överskrider 40 °C (104 °F) (såsom utomhusskjul eller byggnader i metall under sommaren).
• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.
• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.
• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

WARNING: Fara för brännskada. Batterivätskan kan vara lattantändlig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en

hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

WARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna. Exempelvis placera inte batteripaketet i förkläden, fickor, verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SENPP: När den inte används skall den läggas på kan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas.

Transport

VARNING: Brandfara. Transport av batterier kan leda till och första om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning.

NOTERA: Litium-jon batterier skall inten placeras i det incheckade bagaget.

DEWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods.

I de flesta fall kommer transport av ett DEWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DEWALT flygtransport av endast litium-jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100 Wh.

Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/märkning och dokumentation uppfylls.

Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser.

Transportera FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteri har två lägen: Använd och Transport.

Använd-läge: När FLEXVOLT™ batteriet är fristående eller är i en DEWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT™ batteriet är i en 54 V eller en 108 V (två 54V batterier) produkt, fungerar det som ett 54 V batteri.

Transport-läge:

När locket är fäst på FLEXVOLT ^™ batteriet är batteriet i transport-läge. Behåll locket på för varutransport.

I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar.

Exempel. transport Wh- klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri).

Exempel på etikettmärkning för användning och transport

Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.
2. För långvarig förvaring rekommenderas att förvara ett fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat.

NOTERA: Batteripaket bör inte förvaras helt urladdade.

Batteripaketet behöver laddas innan det används igen.

Etiketter på laddare och batteripaket

Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram:

Läs instruktionshandbok före användning.

Se Tekniska data angående laddningstid.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Utsätt inte för vatten.

Se till att undermåliga sladdar omedelbart byts ut.

Ladda endast mellan 4 °C och 40 °C.

Endast för användning inomhus.

Kassera batteripaketet med vederbörlig hänsyn till miljön.

Ladda endast DEWALT batteripaket med avsedda DEWALT laddare. Laddning av batteripaket med andra än de avsedda DEWALT batterierna med en DEWALT laddare kan göra att de brister eller så kan det leda till farliga situationer.

Bränn inte batteripaketet.

Användning: Använd utan transportlock, indikerar Wh-märkningen 108 Wh (ett batteri med 108 Wh).

Transport: Transport med inbyggt transportlock, Wh-märkning indikerar 3 x 36 Wh (tre batterier på 36 Wh).

Batterityp

Följande verktyg arbetar med ett 18-voltsbatteri: DCC1018 Dessa batterier kan användas: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Se Tekniska data för mer information.

Förpackningens innehåll

Förpackningen innehåller:

1luftkompressor

1laddare

1 litiumjonbatteri (modellerna C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 litiumjonbatterier (modellerna C2, D2, L2, M2, P2, S2, T2, X2, Y2)
3 litiumjonbatterier (modellerna C3, D3, L3, M3, P3, S3, T3, X3, Y3)
1bruksanvisning

NOTERA: Batteri, laddare och förvaringsläda medföljer inte N-modeller. Batteri och laddare medföljer inte NT-modeller. B-modeller inkluderar Bluetooth®-batteri.

NOTERA: Bluetooth® ordmärkningen och logotyper är registrerade varumärken som ägs av Bluetooth®, SIG, Inc. och all användning av sådan märkning av DEWALT sker under licens. Övriga varumärken och varumärkesnamn tillhör respektive ägare.

• Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs bruksanvisningen före användning.

Använd ögon- och hörselskydd.

Ljudnivå utomhus

Luftflöde.

Ställ in expansionstrycket till noll innan luftslangen ansluts eller tas bort.

Kapacitet lufttank.

Oljefri pump.

Ungefärligt frånslagningstryck.

Luta kompressorn mot avtappningsventilen medan du dränerar tanken.

Töm tanken dagligen före och efter användning.

Risk för höga temperaturer.

FÖRSIKTIGHET: Kompressorn innehåller delar som kan nå höga temperaturer.

Risk för oavsiktlig start. OBSERVERA: Kompressorn kan starta automatiskt i händelse av strömavbrott och efterföljande återställning. VARNING: Kompressorn kan starta utan varning.

Datumkoden 6, vilken också inkluderar tillverkningsår, finns tryckt i kåpan.

Exempel:

2022 XX XX

Tillverkningsår

Beskrivning (bild A)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada kan uppstå.

1 Auto På/Av-omkopplare
2 Batteri
3 Batterilåsknapp
4 Säkerhetsventil
5 Tanktrycksmätare
6 Ett-varvs regulator
7 Tappventil
8 Kontrollventil
9 Snabbanslutningskoppling
10 Bärhandtag
11 Tank

Avsedd användning

Din kompressor är designad för att generera tryckluft som kan användas för professionella spikningar, häftning och andra tryckluftstillämpningar.

ANVÄNDNING AV DENNA KOMPRESSOR INOM MEDICIN-OCH LIVSMEDELSSEKTORN, LIKSOM PÄFYLLNING AV SYRGASTANKAR, ÄR INTE TILLÅTEN.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser. ANVÄND INTE ELLER

FÖRVARA KOMPRESSORN VID TEMPERATURER UNDER 0 °C.

Kompressorn är ett professionellt elverktyg.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

MONTERING OCH JUSTERING

WARNING: För att minska risken för allvarlig pånskada, stäng av verktyget och koppla bort batteriet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig start kan orsaka skador.

VARNING: Använd endast batterier och laddare fänd REWALT.

Montering och borttagning av batteriet från verktyget (Bild B)

NOTERA: Se till att batteriet 2 är fulladdat.

Installation av batteriet i verktygshandtaget

1. Rikta in batteriet mot skenorna inuti verktygets handtag (Bild B).
2. Skjut det in i handtaget tills batteriet sitter fast i verktyget, se till att du hör att det snäpper på plats.

Borttagning av batteriet från verktyget

1. Tryck på låsknappen 3 och dra med en fast rörelse batteriet bort från verktygshandtaget.
2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet i denna manual.

Vissa batterier från DEWALT inkluderar en bränslemätare vilken består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar i batteriet.

För att slå på mätaren ska du trycka in och hålla kvar laddningsmätarknappen 13. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den

användbara gränsen kommer inte laddningsmätaren att lysa och batteriet behöver laddas.

NOTERA: Laddningsmätaren är endast en indikering på laddning som finns kvar i batteriet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarens användning.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och törupbara bestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

WARNING: För att minska risken för allvarlig personskada, andrend ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, källLLTID verktyget säkert, för att förekomma en plötslig reaktion.

Luftkompressorn bör endast bäras i handtaget 10 och får inte hållas under drift.

Lär känna din luftkompressor

LÄS DENNA BRUKSANVISNING OCH SÄKERHETSREGLERNA INNAN ENHETNA ANVÄNDS. Jämför illustrationerna med din enhet för att bekanta dig med platsen för olika kontroller och inställningar. Spara denna manual för kommande referens.

Beskrivning av drift (bild A)

Bekanta dig med denna kontrollera innan enheten används.

Auto På(I)/Av(O) omkopplare 1: Placera denna omkopplare i positionen "Auto På" för att tillhandahålla automatisk ström till tryckomkopplaren och "Av" för att ta bort ström vid slutet av varje användning.

Tryckomkopplare (visas inte): Tryckomkopplaren startar automatiskt motorn när trycket i lufttanken faller under det fabriksinställda tillslagningstrycket. Den stoppar motorn när lufttankens tryck när det fabriksinställda frånslagningstrycket.

Säkerhetsventil 4 : Om tryckomkopplaren inte stänger av luftkompressorn vid dess frånslagningstrycksinställning kommer säkerhetsventilen att skydda mot högt tryck genom att "poppa ut" vid dess fabriksinställda tryck (något högre än tryckomkopplarens inställda frånslagningstryck).

Tanktrycksmätare 5 : Tanktrycksmätare indikerar reservlufttrycket i tanken.

Ett-varvs regulator 6: Kontrollerar tillgängligt lufttryck i snabbanslutningsuttaget. Vrid ett- varvs regulatorn medurs för att öka trycket eller moturs för att minska trycket. Stoppa när indikatorn matchar önskat utloppstryck.

Kylsystem (visas inte): Denna kompressor innehåller ett avancerat designat kylsystem. Vid kärnan av detta kylsystem

finns en motordriven fläkt. Det är fullständigt normalt för denna fläkt att blåsa stora mängder luft genom ventilationshålen. Du vet att kylsystemet fungerar när luften blåser ut.

Luftkompressorpump (visas inte): Komprimerar luft in i lufttanken. Arbetslyft är inte tillgänglig innan kompressorn har ökat lufttankens tryck över vad som krävs vid luftutblåset.

Säkerhetsventil 7 : Tappventilen är placerad på basen av lufttanken och används för att tömma kondensation vid slutat av varje användning.

Kontrollventil 8: När luftkompressorn arbetar är kontrollventilen öppen för att låta komprimerad luft komma in i tanken. När luftkompressorn när frånslagningstryck stänger kontrollventilen för att låta lufttrycket vara kvar inuti tanken.

OBS: Kontrollventilen har en liten öppning för att driva ut överflödig luft från pumpen. En liten mängd luft som släpps ut är normalt och orsakar ingen minskning av tanktrycket.

Motoröverbelastningsskydd (visas inte): Motorn har ett termiskt överbelastningskydd. Om motorn överhettas av något skäl kommer överbelastningsskyddet att stänga av motorn. Motorn måste få svalna innan den startas igen. Omstart:

1. Ställ in Auto På/av-omkopplaren till "Av".
2. Ta bort batteriet.
3. Låt motorn svalna.
4. Sätt tillbaka batteriet.
5. Ställ in Auto På/av-omkopplaren till positionen "Av".

Snabbanslutningskoppling 9 : Den universella EU 1/4 tums snabbkopplingshöljet accepterar industriella kontakter av typ "Skjut för att ansluta".

Användning av enheten (fig. A, C)

Hur den stoppas

WARNING: När slangkopplingen lossas från sladobanslutningskopplingen 9 måste kopplingsdelen för slangen hållas i handen för att undvika skador som orsakas av den rekylerande slangen.

1. Ställ in Auto På/av-omkopplaren 1 till "Av".
2. Vrid ett-varvs regulatorn 6 moturs för att ställa in utloppstrycket till noll.
3. Ta bort slang och verktyg/tillbehör.
4. Ta bort batteriet när den inte används.

Innan start

WARNING: Använd inte denna enhet innan du har läst b. och anvisningens instruktioner för säkerhet, drift och underhåll.

Innan varje start

1. Ställ in Auto På/av-omkopplaren 1 till "Av".
2. Ta bort batteriet. (Se Isättning och borttagning av batteriet från verktyget)
3. Vrid ett-varvs regulatorn 6 moturs för att ställa in utloppstrycket till noll.
4. Fäst slangen och verktyg/tillbehör.

VÄRNING: Risk för osäker användning. Ta ett förgrepp om luftslangen vid installationen eller frånkoppling för att förhindra att slangen piskar runt.

WARNING: Risk för osäker användning. Använd inte slitna de eller slitna tillbehör.

OBs: Slangen eller tillbehöret kräver en snabbanslutningskontakt om luftuttaget är utrustat med ett snabbanslutningshölje 9.

VÄRNING: Risk för bristning. Ett för högt lufttryck kan utgöra en risk för bristning. Kontrollera tillverkarens maxtrycksklassning för luftverktyg och tillbehör. Regulators utloppstryck får aldrig överskriva maximal tryckklassning.

OBSERVERA: Risk för egendomsskador. Tryckluft från enheten kan innehålla vattenkondens och oljedimma. Spruta inte ofiltrerad luft på något föremål som kan skadas och fukt. Vissa luftverktyg och tillbehör kan kräva filtrerad luft. Läs igenom instruktionerna för luftverktyget och tillbehören.

Hur man startar

1. Sätt i batteriet i kompressorn.
2. Fäst slangen och verktyg/tillbehör.
3. Ställ in Auto På/Av-omkopplaren 1 till "Auto På" och låt tanktrycket byggas upp. Motorn kommer att stoppas när tanktrycket när frånslagstrycket.
4. Vrid ett-varvs regulatorn 6 medurs för att öka trycket och stoppa när önskat tryck uppnåtts.

OBs: Se till att det önskade trycket inte är mer är det maximala trycket för den anslutna slangen eller anslutna verktyget.

VARNING: Risk för osäker användning. Om några omliga oljud eller vibrationer upptäcks, stoppa omedelbart kompressorn och lämna den för kontroll av en utbildad servicetekniker.

VARNING: Se till att regulatorn är inställd på ett tryck som är inte gre än det maximala drifttrycket för verktyget.

Kompressorn är klar att använda.

UNDERHÅLL

Ditt elverktyg från har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

VÄRNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

Laddaren och batteripaketet är inte servicebara.

Kundansvar

	Innan varje användning	Dagligen eller efter varje användning
Kontrollera säkerhetsventilen X
Dräneringstank X
Kontrollera om det finns luftläckor X
Kontrollera om det finns ovanliga buller/vibrationer		X
Kontrollera slang- och verktygsanslutningar	X
Justering av tryckkontroll X

WARNING: Risk för osäker användning. Enheten cirkulerar mediatiskt när strömmen är påslagen. När underhåll utförs kan du utsättas för spänningskällor, tryckluft eller rörliga delar. Personskador kan uppstå. Innan något underhåll utförs skall strömkällan kopplas bort från kompressorn och allt lufttryck frigöras.

OBs: Se sektionen Drift för platser att kontrollera.

Kontroll av säkerhetsventil (fig. A, C)

WARNING: Risk för bristning. Om seltetsventilen inte fungerar korrekt kan övertryck uppstå och orsaka att tanken brister eller en explosion.

VARNING: Risk för flygande föremål. Använd alltid godkända skyddsglasögon med sidoskydd.

Säkerhetsventilen 4 har ställts in för högsta tillåtna tryck i tryckkärlet. Det är förbjudet att justera säkerhetsventilen. Aktivera säkerhetsventilen 4 då och då för att säkerställa att det fungerar när det behövs.

1. Lossa säkerhetsventilens mutter tills du kan höra att tryckluften släpps ut.
2. Dra sedan åt säkerhetsventilens mutter helt.
3. Behåll alltid säkerhetsventilen 4 och omgivande område rent och fritt från hinder.

OBs: Om säkerhetsventilen 4 har fastnat eller inte fungerar smidigt, kontakta ett DEWALT-servicecenter.

Tömma tanken (fig. A, D)

VARNING: Risk för osäker användning. Lufttankar innehåller länder högt tryck. Häll ansiktet och andra kroppsdelar borta från utloppet. Använd alltid godkända skyddsglasögon vid tömning då skräp kan kastas upp i ansiktet.

WARNING: Risk med buller. Använd alltid korrekta konskydd under användning. Under vissa omständigheter och vid användning kan buller från denna produkt bidra till hörselskador.

nOTERa: Alla tryckluftssystem genererar kondensat som ackumuleras vid någon dräneringspunkt (t.ex. tankar, filter, efterkylare, torkanläggningar). Detta kondensat innehåller smörjolja och/eller substanser som kan kontrolleras och måste avyttras i enlighet med lokala och statliga lagar och bestämmelser.

WARNING: Risk för bristning. Vatten kommer att konsera i lufttanken. Om det inte töms kan vattnet

korrodera och försvaga lufttankens och utgöra en risk för att lufttanken spricker.

OBSERVERA: Risk för egendomsskador. Uttömt vatten från lufttanken kan innehålla olja och rost som kan orsaka fläckar.

1. Ställ strömbrytaren 1 på "Av".
2. Ta bort batteriet.
3. Vrid regulatorvredet 6 moturs för att ställa in utloppstrycket till noll.
4. Ta bort luftverktyget eller tillbehöret.

WARNING: När slangkopplingen lossas från sladobanslutningskopplingen 9 måste kopplingsdelen för slangen hållas i handen för att undvika skador som orsakas av den rekylerande slangen.

1. Placera en lämplig behållare under tömningsventilen för att samla in det som töms.
2. Dra i ringen till säkerhetsventilen Nöt så att luft kan tömmas från tanken tills tankens tryck är ungefär 1,4 bar (20 PSI). Dra sedan åt säkerhetsventilens mutter helt.
3. Töm vatten från tanken genom att öppna dräneringsventilen 7 på undersidan av tanken.
4. Håll i handtaget 10 och luta kompressorn mot avtappningsventilen 7 för att låta allt vatten rinna ut.
5. När vattnet tömts stäng dräneringsventilen 7. Luftkompressorn kan nu lagras.

Innan du förvarar luftkompressorn, se till att du gör följande:

1. Läs sektionen Underhåll och genomför schemalagt underhåll såsom behövs.
2. Växla alltid Auto På/Av-omkopplaren till "Av" och ta bort batteriet. Töm vatten från lufttanken. Se Tömma tanken under Underhåll.

VÄRNING: Vatten kommer att kondensera i lufttanken. Om det inte töms kan vattnet korrodera och försvaga lufttankens och utgöra en risk för att lufttanken spricker.

1. Förvara luftkompressorn med tanktrycket vid noll psi, på en ren och torr plats skyddad från väder och vind vid en temperatur mellan +5 °C och +45 °C.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

VÄRNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

VÄRNING: Använd aldrig lösningsmedel eller andra skurpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Extra tillbehör

WARNING: Eftersom tillbehör, andra än de som erbjuds a WALT, har inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabel. För att minska risken för skador, ska endast rekommenderade DEWALT tillbehör användas med denna produkt.

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Reparationer

Laddaren och batteripaketet är inte servicebara. Det finns inga servidebara delar inuti laddaren eller batteriet.

VÄRNING: För att säkerställa produktens SÄKERHET och TÄLITLIGHET, ska reparationer, underhåll och justering (inklusive inspektion och byte av borstar, om tillämpligt) utföras av DEWALT servicecenter eller ett DEWALT auktoriserat servicecenter. Använd alltid identiska reservdelar.

Att skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas för att minska behovet av rämaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

Laddningsbart batteri

Alla batterier med lång livslängd måste laddas när de inte längre kan producera tillräckligt med energi för jobb som enkelt utfördes tidigare. Vid slutet av dess tekniska livslängd skal det lämnas till batteriinsamlingen:

• Ladda ur batteriet fullständigt och ta sedan ut det ur produkten.
• Li-jonbatterier är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batterierna kommer att återvinnas eller avyttras korrekt.

ORDLISTA

CFM: Cubic feet per minute (kubikfot per minut).

SCFM: Standardkubikfot per minut; en enhet för mätning av lufttillförsel.

LPM eller l/min: Liter per minut, en enhet för mätning av lufttillförsel

BAR: Mätningen av en metrisk enhet för tryck.

PSI: Pund per kvadrattum, en enhet för mätning av tryck.

kPa (kilopascal): Metrisk tryckmätning. 1 kilopascal är lika med 1000 pascal.

Tillslagstryck: När motorn är avstängd sjunker lufttankens tryck när tillbehör används. När tankens tryck sjunker till en viss låg nivå kommer motorn att starta automatiskt. Det läga trycket där motorn startat automatiskt kallas tillslagstryck.

Frånslagstryck: När en luftkompressor slås på och börjar köra börjar lufttrycket i tanken att byggas upp. Det byggs upp till ett visst högt tryck innan motorn automatiskt stängs av för att skydda din lufttank från högre tryck än dess kapacitet. Det höga trycket där motorn stängs av automatiskt kallas frånslagstryck.

Arbetslängd: Denna luftkompressorpump är kapabel att köras kontinuerligt. Emellertid för att förlänga luftkompressorns livslängd rekommenderas att en arbetslängd på i medeltal 50-70 % bör bibehållas, luftkompressorpumpen bör inte köras mer än 30-45 minuter per timme.

Felsökningsguide

Sektionen tillhandahåller en lista med de återkommande upplevda funktionsfelen, deras orsaker och korrigeringslösningar.

Operatören eller underhållspersonal kan utföra vissa korrigeringshandlingar och andra kan kräva hjälp från en kvalificerad DEWALT- tekniker eller din återförsäljare.

Kod Möjlig orsak Möjlig lösning
1	Tryckomkopplaren stänger inte av motorn när kompressorn när frånslagstryck	Ställ in Auto På/Av-omkopplaren på "Av" och ta bort batteriet, om enheten inte stängs AV kontakta en DeWALT serviceorganisation.
2	Tryckomkopplarens frånslagning alltför hög	Kontakta ett DEWALT servicecenter.
3	Röranslutningarna är inte tillräckligt täta	Dra åt fästena där luft hörs pysa ut. Kontrollera fästena med säpvattenlösning. Dra inte åt för härt.
4	Defekt lufttank Lufttanken måste bytas. Reparera inte läckan. Kontakta ett EWALT servicecenter.
			VÄWING: Risk för bristning. Borra inte i lufttanken, svetsa eller på annat sätt modifiera konsinken då den kommer att försvagas. Lufttanken kan brista eller explodera.
5	Läckande förseglingar Kontakta en D	EWALT serviceorganisation.
6	Defekt säkerhetsventil	Manövrera säkerhetsventilen manuellt med att lossa och sedan dra åt säkerhetsventilens mutter. Om ventilen fortfarande läcker måste den bytas ut. Kontakta ett DEWALT servicecenter.
7	Regulatorn är inte korrekt justerad för tillbehören som används	Det är normalt att vissa tryck sjunker när ett tillbehör används, justera ett-varvs regulatorn såsom instrueras i Ett-varv regulator under Beskrivning av drift om tryckfallet är för stort. NOTERA: Justera regulatortrycket under flödesförhållanden när tillbehör används.
8 Utökad kraftig användning av luft Minska mängden luftanvändning.
9	Kompressorn tillhandahåller inte tillräckligt med luft för tillbehör.	Kontrollera tillbehörets luftkrav. Om det är högre än levererad luft (l/min) eller tryck som tillhandahålls av din luftkompressor behövs en kraftigare kompressor för att använda tillbehöret.
11 Kontrollventilen är igensatt Kontakta en D		EWALT serviceorganisation.
12 Luftläckage Dra åt anslutningar.
13	Regulatorn är skadad Kontakta ett D	EWALT servicecenter.
14	Motorns omkopplare för överbelastningsskyddet har löst ut	Se Motoröverbelastningsskydd under Beskrivning av drift. Om motorns överbelastningsskydd löser ut regelbundet, kontakta en DeWALT serviceorganisation.
15	Tanktrycket överskrider tryckomkopplarens tillslagstryck	Motorn kommer att starta automatiskt när tanktrycket sjunker under tillslagstrycket för tryckomkopplaren.
16 Lösa elektriska anslutningar Kontakta en D		EWALT serviceorganisation.
17 Möjlig defekt motor Kontakta en D		EWALT serviceorganisation.
18	Sprejfärg på interna motordelar	Kontakta en DEWALT serviceorganisation. Använd inte kompressorn i området med sprejfärg. Se varning om brännbara ångor.
19	Pumpen körs inte på grund av att tanktrycket är över tillslagstrycket.	Töm tanken under tillslagstrycket när pumpen slås på.
20	Pumpen körs inte på grund av säkerhetsfel.	Rotera Auto På/Av-omkopplaren från "Av" till "Auto På."

Felsökningskoder

Problem	Kod
Överdrivet lufttankstryck - säkerhetsventilen löser ut	1, 2
Luftläckage	3
Luftläckage i lufttanken eller vid lufttankens svetsfogar	4
Luftläckage mellan huvud- och ventilplattan	5
Luftläckage från säkerhetsventilen	6
Kompressorn levererar inte tillräckligt med luft för att driva tillbehör	7, 8, 9, 10, 11, 12
Regulatorratten har kontinuerligt luftläckage	13
Regulatorn stänger inte av luftutloppet 13
Motorn går inte	6, 14, 15, 16, 17, 18, 19, 20
