KÄYTTÖOHJE DCC1018 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 133

Olet valinnut DEWALT&-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT&työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

			DCC1018
Jännite V	DC		18
Tyyppi 1
Akkutyyppi Litiumioni
Ilmasälliön tilavuus Litraa 10
Likimääräinen kytkentäpaine BAR 6,9
Likimääräinen katkaisupaine	18 Vakku:	BAR 8,6
	18 V/54 Vakku:	BAR 9,6
Ilmansyöttö I/min 48
Ilmansyöttö paineella 7 BAR I/min 31
Sulaketyyppi			Viive
Säädetty painearvo(Iikimääräinen)	18 Vakku:	BAR	0–8,6
	18 V/54 Vakku:	BAR	0–9,6
Moottorin kierrosluku minuutissa			3400
Pikaliitännän tyyppi			Yleismallinen EU1/4" -pikaliitäntä
Pumpputyyppi			Öljytön
Paino (ilman akkua)		kg	11,3
Äänitaso standardin EN1012-1 (EN ISO 2151:2008) mukaan
L_PA (äänenpainetaso)		dB(A)	79,1
K (määritetyn äänitason epävarmuus)		dB(A)	0,9

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN1012-1 (EN ISO 2151:2008) mukaisesti. Niitä voidaan käyttää verrattaessa laitteita keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

NITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät täessä laitetta sen varsinaiseen käyttötarkoitukseen.

Tärinä- ja/tai äänitasot voivat vaihdella, jos laitetta käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä.

Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin laitteesta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa laitetta käytettäessä.

Laitteen käyttäjän altistumista tärinälle ja/tai äanelle voidaan vähentää merkittävästi pitämällä laite ja sen

varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten), ja kiinnittämällä huomiota työn jaksottamiseen.

EY-vaatimustenmukaisuusvakuutus

Konedirektiivi

18V 10L Langaton ilmakompressori DCC1018

Dewalt vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

EY-direktiivit 2006/42/EC, EN1012-1:2010, EN 62841-1:2015. 2000/14/EY, kompressorit, <15 kW, liite VI

DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart.

Location Certification Body, Dinnendahlstr. 9, 44809 Bochum, Saksa

Ilmoitetun laitoksen numero: 0158

LWA (mitattu ääniteho) dB 92

LWA (taattu ääniteho) dB 93

Nämä tuotteet täyttävät myös direktiivien 2014/30/EY ja 2011/65/EY vaatimukset.

Saat lisätietoja ottamalla yhteyden Dewaltiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen DEWALT -yhtiön puolesta.

Mr. Rergel

Markus Rompel

Tekninen varatoimitusjohtaja, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Saksa

06.05.2022

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VARA: Ilmaisee, että on olemassa hengen- tai van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai van vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Eielilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

Akkua Laturit/Latausajat (minuutteina)***
Kat. # V	_DC	Ah Paino (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Päivämääräkoodi 201811475B tai myöhempi
**Päivämääräkoodi 201536 tai myöhempi
*** Akkujen latausaikamatriisi on ainoastaan viitteellinen; latausajat vaihtelevat lämpötilan ja akkujen kunnon mukaan.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Trigonal vaara.

SÄHKÖTYÖKALUN YLEISET TURVALLISUUSVAROITUKSET

VAROITUS: Lue kaikki tämän sähkötyökalun maana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua

jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket

sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä.

Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos

sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

Akkukäyttöisten Työkalujen Käyttäminen ja Niistä Huolehtiminen

a) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akun kanssa.
b) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuuden vaaran.
c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
d) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaa palovamman.
e) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja tai henkilövahinkoja.
f) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi olla räjähdys.
g) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaara kasvaa.

Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.
b) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaa akkuja.

TURVAOHJEET

Kompressorin käyttöä koskevia tärkeitä turvallisuusohjeita

VAROITUS: KOMPRESSORIN VIRHELLINEN TAI VAKALLINEN KÄYTTÖ VOI JOHTAA KUOLEMAAN TAI VAKAVAAN LOUKKAANTUMISEEN. NOUDATA NÄITÄ PERUSTURVAOHJEITA NÄIDEN RISKIEN VÄLTTÄMISEKSI.

KAIKKI OHJEET TÄYTYY LUKEA

1. ÄLÄ KOSKAAN KOSKE LIIKKUVIIN OSIIN. Älä koskaan aseta käsiäsi, sormiasi tai muita kehon osia kompressorin liikkuvien osien lähelle.
2. ÄLÄ KOSKAAN KÄYTÄ ELLEI KAIKKI SUOJAT OLE PAIKKAAN Älä koskaan käytä tätä kompressoria ilman, että kaikki suojukset tai turvaominaisuudet ovat paikallaan ja asianmukaisessa toimintakunnossa. Jos ylläpito tai huolto edellyttää suojuksen tai turvaominaisuksien poistamista, vaihda suojukset tai turvaominaisuus ennen kuin jatkak kompressorin käyttöä.
3. KÄYTÄ AINA SUOJALASEJA. Käytä aina suojalaseja tai muita silmäsuojia. Paineilmaa ei saa koskaan suunnata henkilöihin tai mihinkään kehon osaan.
4. SUOJAA ITSESI SÄHKÖISKULTA. Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Älä koskaan käytä kompressoria kosteissa tai märissä tiloissa. Älä koskaan jätä kompressoria suojaamatta epäsuotuisilta sääolosuhteilta.
5. IRROTA KOMPRESSORI, KUN SE EI OLE KÄYTÖSSÄ. Irrota aina kompressori virtalähteestä ja poista paineilma ilmasäiliöstä ennen osien huoltoa, tarkastamista, huoltoa, puhdistusta, vaihtamista tai tarkistamista.
6. VÄLTÄ TAHATONTA KÄYNNISTÄMISTÄ. Kompressoria ei saa kuljettaa pitkiä etäisyyksiä ajoneuvossa tai mahdollisissa vaaratilanteissa (esimerkiksi tikapuilla tai telineillä) sen ollessa liitettynä virtalähteeseen tai ilmasäiliön ollessa täynnä paineilmaa. Varmista, että Auto ON/OFF -kytkin on OFF-asennossa ennen kuin kompressori liitetään virtalähteeseen.
7. SÄILYTÄ KOMPRESSORIA OIKEIN. Kun kompressoria ei käytetä, sitä on säilytettävä kuivassa paikassa. Pidä lasten ulottumattomissa. Lukitse säilytysalue.
8. PIDÄ TYÖALUE PUHTAANA Sotkuiset alueet aiheuttavat loukkaantumisia. Puhdista kaikki työalueet tarpeettomista työkaluista, roskista, huonekaluista jne.
9. PIDÄ LAPSET LOITOLLA. Kaikkien sivullisten tulee pysyä turvallisen etäisyyden päässä työalueesta.
10. PUKEUDU OIKEIN. Älä käytä löysiä vaatteita tai koruja. Ne voivat jäädä kiinni liikkuviin osiin. Kiinnitä pitkät hiukset.
11. PYSY VALPPAANA. Kiinnitä huomiota suorittamiisi toimenpiteisiin. Käytä tervettä järkeä. Älä käytä kompressoria, kun olet väsynyt. Sinun ei tule koskaan käyttää kompressoria, jos olet alkoholin, huumeiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka tekevät sinut uneliaaksi.
12. TARKISTA VAURIOITUNEIDEN OSIEN JA ILMAVUOTOJEN VARALTA. Ennen kuin käytät kompressoria, tarkista huolellisesti suojus ja muut osat vaurioiden varalta varmistaaksesi, että ne toimivat oikein ja suorittavat vaaditun toiminnon. Tarkista liikkuvien osien kohdistus, liikkuvien osien takertuminen, osien rikkoutuminen, kiinnitys, ilmavuoto ja muut olosuhteet, jotka voivat

vaikuttaa sen toimintaan. Suojus tai muu vaurioitunut osa tulee antaa valtuutetun huollon korjattavaksi tai vaihdettavaksi, jos tässä ohjekirjassa ei muuta mainita. Anna valtuutetun huollon vaihtaa vialliset painekytkimet. Älä käytä kompressoria, jos virtakytkin ei kytke sitä päälle ja pois päältä. Älä koskaan yritä korjata vuotavaa tai vaurioitunutta ilmasäiliötä. Vaihda säiliö välittömästi valtuutetussa huoltoliikkeessä.

1. ÄLÄ KOSKAAN KÄYTÄ KOMPRESSORIA MUIHIN KUIN MÄÄRITELTYIHIN SOVELLUKSIIN. Älä koskaan käytä kompressoria muihin kuin käyttöohjeessa mainittuihin sovelluksiin. Älä koskaan käytä paineilmaa hengittämiseen. Älä koskaan seiso kompressorin päällä.

2. KÄSITTELE KOMPRESSORIA OIKEIN. Käytä kompressoria tässä annettujen ohjeiden mukaisesti. Älä koskaan anna lasten, sen toimintaan perehtymättömien henkilöiden tai valtuuttamattomien henkilöiden käyttää kompressoria.

3. PIDÄ KAIKKI RUUVIT, PULTIT JA KANNET TIIVIISTI PAIKOILLAAN. Pidä kaikki ruuvit, pultit ja levyt tiukasti kiinni. Tarkista niiden kunto säännöllisesti.

4. PIDÄ MOOTTORIN ILMANOTTOAUKOT PUHTAINA Moottorin ilmanottoaukko on pidettävä puhtaana, jotta ilma pääsee virtaamaan vapaasti koko ajan. Tarkista mahdolliset pölykertymät usein.

5. ÄLÄ KOSKAAN KÄYTÄ KOMPRESSORIA, JOKA ON VIALLINEN TAI TOIMII POIKKEAVASTI. Jos kompressori näyttää toimivan poikkeavalla tavalla, siitä kuuluu epätavallisia ääniä tai se näyttää muuten vialliselta, lopeta sen käyttö välittömästi ja vie se korjattavaksi valtuutettuun huoltoliikkeeseen.

6. ÄLÄ PYYHI MUOVIOSIA LIUOTTEILLA. Liuottimet, kuten bensiini, laimennin, bensiini, hiilitetrakloridi ja alkoholi, voivat vahingoittaa ja murtaa muoviosia. Älä pyyhi niitä sellaisilla liuottimilla. Pyyhi muoviosat pehmeällä liinalla, joka on kevyesti kostutettu saippuaveteen ja kuivaa perusteellisesti.

7. KÄYTÄ VAIN ALKUPERÄISIÄ VARAOSIA. Varaosat, jotka eivät ole alkuperäisiä, voivat mitätöidä takuun ja aiheuttaa toimintahäiriöitä ja vammoja. Alkuperäisiä varaosia on saatavilla jälleenmyyjältä.

8. ÄLÄ MUOKKAA KOMPRESSORIA. Älä muokkaa kompressoria. Ota aina yhteyttä valtuutettuun huoltoliikkeeseen korjauksissa. Luvattomat muutokset saattavat heikentää kompressorin suorituskykyä, mutta se voi myös johtaa onnettomuuteen tai sellaisen korjaamohenkilöstön loukkaantumiseen, jolla ei ole tarvittavaa tietoa ja teknistä asiantuntemusta suorittaakseen korjaustoimenpiteet oikein. Luvattomat muutokset voivat lisätä käyttäjän loukkaantumisriskiä tai omaisuusvahinkojen riskiä.

9. KYTKE KYTKIN POIS PÄÄLTÄ, KUN KOMPRESSORIA EI KÄYTETÄ. Kun kompressoria ei käytetä, käännä kytkin OFF-asentoon, irrota se virtalähteestä ja avaa tyhjennyshana paineilman poistamiseksi ilmasäiliöstä.

10. ÄLÄ KOSKAAN KOSKE KUUMAAN PINTAAN. Palovammojen vaaran vähentämiseksi älä koske putkiin, päihin, sylintereihin tai moottoreihin.

11. ÄLÄ KOHDISTA ILMAVIRTAA KEHOON. Loukkaantumisvaara, älä suuntaa ilmavirtaa ihmisiä tai eläimiä kohti.

12. TYHJENNÄ SÄILIÖ PÄIVITTÄIN TAI JOKAISEN KÄYTTÖKERRAN JÄLKEEN. Avaa tyhjennysventtiili ja kallista kompressoria tyhjentääksesi kertyneen veden kokonaan. Jos säiliötä ei tyhjennetä kunnolla, seurauksena voi olla liiallinen korroosio, joka voi aiheuttaa ilmasäiliön äkillisen repeämisen tai räjähdyksen.
13. KOMPRESSORIA EI SAA PYSÄYTTÄÄ IRROTTAMALLA AKKU. Käytä Auto ON/ OFF -kytkintä.
14. KÄYTÄ AINOASTAAN SUOSITELTUJA ILMANKÄSITTELYOSIA, JOTKA HYVÄKSYTÄÄN VÄHINTÄÄN 9,6 BARIN PAINEESEEN Räjähdysvaara. Käytä vain suositeltuja ilmankäsittelyosia, jotka ovat hyväksyttäviä vähintään 9,6 baarin paineille.
15. KÄYTÄ ASIANMUKAISTA KUULONSUOJAINTA JA PÄÄSUOJAA. Kompressoria ja liitettyä työkalua tai lisävarustetta käytettäessä on käytettävä sopivaa suojavaatetusta. Tutustu työkalun/lisävarusteen ohjekirjaan ja noudata kaikkia turvallisuusvaatimuksia.
16. HUOMIOI YMPÄRISTÖOLOT. Älä koskaan jätä kompressoria sateeseen. Älä koskaan käytä kompressoria kosteissa tai märissä olosuhteissa. Varmista hyvä valaistus. Älä koskaan käytä kompressoria palavien nesteiden tai kaasujen lähellä.
17. ÄLÄ KÄYTÄ RÄJÄHDYSALLISESSA YMPÄRISTÖSSÄ, KUTEN SYTTYVIEN NESTEIDEN, KAASUJEN TAI PÖLYN LÄHETTYVILLÄ. Kompressorit voivat synnyttää kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
18. TARKISTA PAINESÄILIÖ RUOSTEEN JA VAURIOIDEN VARALTA AINA ENNEN KÄYTTÖÄ. Kompressoria ei saa käyttää, jos sen painesäiliössä on ruostetta tai vaurioita.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
- Lentävien kappaleiden aiheuttamat henkilövahingot.
- Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.

- Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

SÄILYTÄ NÄMÄ OHJEET

Laturit

DEWALT-latureita ei tarvitse säätää, ja ne on suunniteltu mahdollisimman helppokäyttöisiksi.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa tyyppikilpeen merkittyä jännitettä. Varmista myös, että laturin jännite vastaa verkkovirran jännitettä.

DEWALTlaturi on kaksoiseristetty EN60335:n mukaisesti, joten maadoitusjohtoa ei tarvita. Jos virtajohto on vaurioitunut, sen saa vaihtaa

ainoastaan DEWALT tai valtuutettu huoltoliike.

Jatkojohdon käyttäminen

Jatkojohtoa ei saa käyttää, ellei sen käyttö ole ehdottomasti tarpeen. Käytä laturin ottoteholle soveltuvaa jatkojohtoa (katso

Tekniset tiedot). Johdinten pienin koko on 1 mm ^2 ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Kaikkien akkulaturien tärkeät turvallisuusohjeet

SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

- Lue kaikki laturin, akun ja akkua käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturin käyttöä.

VAROITUS: Sähköiskuvaara. Älä päästä nestettä laturin sisüän. Se voi aiheuttaa sähköiskun.

VAROITUS: Suosittelemme käyttämään järösvirtalaitetta, jonka nimellisjäännösvirta on korkeintaan 30 mA.

HIOMIO: Palovamman vaara. Henkilövahinkovaaran valtumiseksi lataa ainoastaan ladattavia DEWALT-akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon ja vaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät laa. ditteella.

HUOMAA: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi virtalähteestä ennen kuin yrität puhdistaa sitä.

• ÄLÄ yritä ladata akkua muilla kuin tässä ohjekirjassa määritetyillä latureilla. Laturi ja akku on suunniteltu erityisesti toimimaan yhdessä.
• Näitä latureita ei ole tarkoitettu muiden kuin ladattavien DEWALT-akkujen lataamiseen. Muu käyttö voi aiheuttaa tulipalon, sähköiskun tai jopa kuolettavan sähköiskun vaaran.
• Älä jätä laturia sateeseen tai lumeen.
• Irrota laturi vetämällä aina pistokkeesta johdon sijaan. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisen riskiä.
• Varmista, että johdon päälle ei voida astua, siihen ei voida kaatua ja ettei se voi muutoin vaurioitua tai kulua.
• Älä käytä jatkojohtoa, ellei se ole välttämätöntä. Virheellisen jatkojohdon käyttö voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Älä aseta mitään esineitä laturin päälle tai aseta laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa ylikuumenemisen laitteen sisällä. Sijoita laturi pois lämpölähteiden

läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojen kautta.

• Laturia ei saa käyttää, jos sen johto tai pistoke on vaurioitunut—vie ne välittömästi vaihdettavaksi.
• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuun huoltoliikkeeseen.
• Laturia ei saa purkaa. Vie se valtuutettuun huoltoon, kun huolto tai korjaus on tarpeen. Virheellinen kokoaminen voi aiheuttaa tulipalon, sähköiskun tai sähkötapaturman.
• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa se välittömästi.
• Irrota laturi pistorasiasta ennen puhdistuksen aloittamista. Tämä vähentää sähköiskun vaaraa. Akun poistaminen ei vähennä riskiä.
• ÄLÄ KOSKAAN yritä liittää kahta laturia yhteen.
• Laturi on tarkoitettu toimimaan tavallisella 230 V kotitaloussähköllä. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koske autolaturia.

Akun lataaminen (Kuva [Fig.] B)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun paikoilleen.
2. Aseta akku 2 laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.
3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti. Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta 3.

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä.

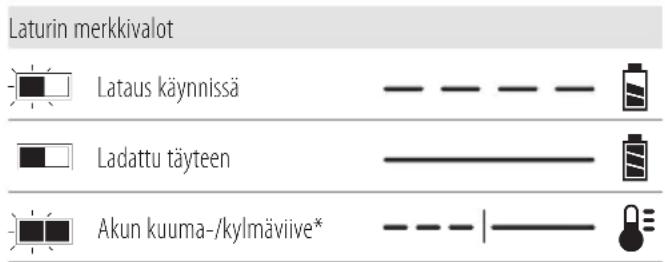

Laturin toiminta

Katso akun lataustaso alla olevista merkkivaloista.

Laturin merkkivalot Lataus käynnissä Ladattu täyteen Akun kuuma-/kylmäviive*

* Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta.

Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Laturi ilmoittaa viallisesta akusta, kun se ei syty.

HUOMAA: Tämä voi tarkoittaa myös laturivikaa.

Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun.

Akun kuuma-/kylmäviive

Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus

käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku.

Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä.

Elektroninen suojausjärjestelmä

XR Li-lon -työkaluissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.

Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut.

Asennus seinään

Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4 mm ruuvin kannan halkaisijan ollessa 7-9 mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5 mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin.

Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi A. distorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei- metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen.

Akkuyksikkö

Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä

Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite.

Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

LUE KAIKKI OHJEET

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.
• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä

akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DEWALT-latureilla.
- ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.
- Työkalua ja akkua ei saa säilyttää tai käyttää paikoissa, joissa lämpötila voi olla alle 4 °C (39,2 °F) (esim. ulkovarastot tai metallirakennukset talvella) tai yli 40 °C (104 °F) (esim. ulkovarastot tai metallirakennukset kesällä).
- Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.
- Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.
- Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä aktistessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä nän syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kõnta akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HIOMIO:Kun työkalua ei ole käytössä, laita se suneen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin.

Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi jõntu tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun.

HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissä matkatavaroissa.

DEWALT-akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset,

niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä.

Useimmissa tapauksissa DEWALT-akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DEWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.

Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/merkintää sekä dokumentaatiota koskevista määräyksistä.

Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista.

FLEXVOLT™-akun kuljetus

DEWALT FLEXVOLT™ -akkuja on kahdenmallisia: Käyttö ja kuljetus.

Käyttötila: Kun FLEXVOLT™-akkua käytetään sellaisenaan tai se on DEWALT 18 V -tuotteessa, se toimii 18 V akkuna. Kun FLEXVOLT™-akku on 54 V tai 108 V (kaksi 54 V akkua) tuotteessa, se toimii 54 V akkuna.

Kuljetustila: Kun kansi on asennettu FLEXVOLT™-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten.

Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää.

Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3 x 36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi

Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä

Use: 108 Wh Transport: 3x36 Wh

ilmoittaa 108 Wh (koskee yhtä paristoa).

Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa paikassa poissa suorasta auringonpaisteesta sekä liallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista.

HUOMaa: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä.

Latauslaitteen ja akun tarrat

Näissä ohjeissa Kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit:

Lue käyttöohjeet ennen käyttämistä.

Latausajan tiedot ovat Tekniset tiedoissa.

Älä työnnä sähköä johtavia esineitä laitteen sisään.

Älä lataa vaurioitunutta akkua.

Älä altista vedelle.

Vaihdata vialliset akut heti.

Lataa vain lämpötilassa 4°C–40°C.

Käytettäväksi vain ulkona.

Toimita akku kierrätykseen ympäristöystävällisellä tavalla.

Lataa DEWALT-akut ainoastaan yhteensopivilla DEWALT-latureilla. Jos muita kuin yhteensopivia DEWALT-akkuja ladataan DEWALT-laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita.

Älä hävitä akkuyksikköä polttamalla.

KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo).

KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa).

Akkutyyppi

Seuraavat työkalut toimivat 18 V akulla: DCC1018

Näitä akkuja voidaan käyttää: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Katso lisätietoja kohdasta Tekniset tiedot.

Pakkauksen sisältö

Pakkauksen sisältö:

11lmakompressori

1Laturi

1 Litiumioniakku (mallit C1, D1, L1, M1, P1, S1, T1, X1, Y1)

2 Litiumioniakut (mallit C2, D2, L2, M2, P2, S2, T2, X2, Y2)

3 Litiumioniakut (mallit C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1Käyttöohje

HUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malliin. Akut ja laturit eivät kuulu NT-malliin. B-malleissa on Bluetooth®-akut.

HUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc:in rekisteröityjä tavaramerkkejä ja niiden käyttö DEWALT-yhtiön toimesta on lisenssin alaista. Muut tavaramerkit ja -nimet ovat vastaavien omistajien omaisuutta.

- Tarkista laite, osat ja lisävarusteet kuljetusvaurioiden varalta.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät laitteessa:

Lue käyttöohjeet ennen käyttämistä.

Käytä suojalaseja ja kuulonsuojaimia.

Äänitaso ulkona

Ilmansyöttö.

Aseta ulostulopaine nollaan ennen ilmaletkun liittämistä tai irrottamista.

Ilmasäiliön tilavuus.

Öljytön pumppu.

Likimääräinen katkaisupaine.

Kallista kompressoria tyhjennysventtiiliä kohti tyhjentäessä samalla säiliötä.

Tyhjennä säiliö päivittäin ennen käyttöä ja sen jälkeen.

Korkean lämpötilan riski.

HUOMIO: Kompressorissa on osia, jotka voivat nousta korkeisiin lämpötiloihin.

Tahattoman käynnistymisen vaara. HUOMaa:

Kompressori voi käynnistyä automaattisesti sähkökatkoksen ja myöhemmän nollauksen yhteydessä. VaROITUs: Kompressoriyksikkö voi käynnistyä varoituksetta.

Päivämääräkoodin Sijainti (Kuva [Fig.] A)

Päivämääräkoodi 6 on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2022 XX XX

Valmistusvuosi

Kuvaus (kuva A)

VAROITUS: Älä tee laitteen tai sen osiin mitään konsia. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja.

1 Auto On/Off -kytkin
2 Akku
3 Akun vapautuspainike
4 Varoventtiili
5 Säilion painemittari
6 Yhden kierroksen säädin
7 Tyhjennysventtiili
8 Takaiskuventtiili
9 Pikaliitin
10 Kantokahva
11 Säiliö

Käyttötarkoitus

Kompressorisi on suunniteltu tuottamaan paineilmaa, jota voidaan käyttää ammattimaiseen viimeistelynaulaukseen, nidontaan ja muihin paineilmasovelluksiin.

TÄMÄN KOMPRESSORIN KÄYTTÖ LÄÄKE- JA ELINTARVIKEALALLA SEKÄ HAPPISÄILIÖIDEN TÄYTTÖ EI OLE SALLITTUA.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. KOMPRESSORIA EI SAA käyttää tai säilyttää alle 0 °C lämpötiloissa.

Kompressori on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea laitteeseen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

• Pienet lapset ja liikuntarajoitteiset. Tätä laitetta ei ole tarkoitettu pienten lasten tai liikuntarajoitteisten henkilöiden käyttöön ilman valvontaa.
• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen voi johtaa henkilövahinkoihin.

VAROITUS: Käytä ainoastaan DEWALT -akkuja järreita.

Akun asentaminen ja poistaminen laitteesta (Kuva B)

HUOMAA: Varmista, että akku 2 on täysin ladattu.

Akun asentaminen laitteen kahvaan

1. Kohdista akku työkalun kahvan sisällä oleviin kiskoihin (Kuva B).
2. Liu'uta se kahvaan, kunnes akku on hyvin paikoillaan laitteessa ja varmista, että lukitus napsahtaa paikoilleen.

Akun poistaminen laitteesta

1. Paina akun vapautuspainiketta 3 ja vedä akku ulos työkalun kahvasta.
2. Laita akku laturiin, kuten käyttöohjeen laturiosassa Kuvataan.

Tasomittarilla varustetut akut (Kuva B)

Joissakin DEWALT-akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävän virtatason.

Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta 13 alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku on ladattava.

HUOMAA: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita laitteen toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytön mukaan.

TOIMINTA

Käyttöohjeet

VÄOITUS: Noudata aina turvaohjeita ja määräyksiä. VÄOITUS: Vakavan henkilövahingon vaaran vakantämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Käsien oikea asento (Kuva E)

VAROITUS: Voit vähentää vakavan henkilövahingon väraa pitämällä kädet AINA oikeassa asennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon pitelemällä työkalua AINA tiukassa otteessa.

Ilmakompressoria saa kantaa vain kahvasta 10, siitä ei saa pitää kiinni käytön aikana.

Ilmakompressorin tuntemus

LUE TÄMÄ OHJEIKIRJA JA TURVALLISUUSOHJEET ENNEN LAITTEEN KÄYTTÖÄ. Vertaa kuvia laitteeseesi tutustuaksesi eri ohjaimien ja säätimien sijaintiin. Säilytä tämä ohjekirja myöhempää käyttöä varten.

Käytön kuvaus (kuva A)

Tutustu näihin ohjaimiin ennen laitteen käyttöä.

Auto On(I)/Off(O) -kytkin 1: Aseta tämä kytkin "Auto On" -asentoon virran syöttämiseksi automaattisesti painekytkimeen ja "Off"-asentoon virran katkaisemiseksi käytön jälkeen.

Painekytkin (ei kuvassa): Painekytkin käynnistää moottorin automaattisesti, kun ilmasäiliön paine laskee kytkentäpaineen tehdasasetuksen alle. Se pysäyttää moottorin, kun ilmasäiliön paine saavuttaa katkaisupaineen tehdasasetuksen.

Varoventtiili 4 : Jos painekytkin ei sammuta ilmakompressoria sen katkaisupaineasetuksessa, varoventtiili suojaa suurelta paineelta "ponnahtamalla ulos" vastaavassa paineen tehdasasetuksessa (hieman painekytkimen katkaisupainetta korkeampi).

Säiliön painemittari 5: Säiliön painemittari osoittaa säiliössä olevan paineilmamäärän.

Yhden kierroksen säädin 6: Säätää pikaliitännässä käytettävissä olevaa paineilmaa. Käännä yhden kierroksen säädintä myötäpäivään paineen lisäämiseksi tai vastapäivään paineen laskemiseksi. Sääde se halutun ulostulopaineen kohdalle.

Jäähdytysjärjestelmä (ei kuvassa): Tämä kompressori sisältää pitkälle kehitetyn jäähdytysjärjestelmän. Jäähdytysjärjestelmä toimii puhaltimella. Puhallin puhaltaa normaalisti suuressa määrin ilmaa tuuletusaukoista. Jäähdytysjärjestelmä toimii, kun laitteesta poistuu ilmaa.

Ilmakompressorin pumppu (ei kuvassa): Puristaa ilman ilmasäiliöön. Käyttöilmaa ei ole saatavilla, ennen kuin kompressori on nostanut ilmasäiliön paineen ilmanpoiston edellyttämän arvon yläpuolelle.

Tyhjennysventtiili 7: Tyhjennysventtiili sijaitsee ilmasäiliön alaosassa ja se poistaa lauhteen kunkin käyttökerran jälkeen.

Takaiskuventtiili 8 : Takaiskuventtiili on "auki" kompressorin ollessa käynnissä, jolloin paineilmaa virtaa ilmasäiliöön. Kun ilmakompressori saavuttaa katkaisupaineen, takaiskuventtiili "sulkeutuu" mahdollistaen paineilman jäämisen ilmasäiliöön.

HUOMAA: Takaiskuventtiilissä on pieni aukko ylimääräisen ilman poistamiseksi pumpusta. Pienen ilmamäärän vapautuminen on normaalia eikä se aiheuta säiliön paineen laskua.

Moottorin ylikuormitussuoja (ei kuvassa): Moottorissa on terminen ylikuormitussuoja. Jos moottori ylikuumenee jostakin syystä, ylikuormitussuoja sammuttaa moottorin. Anna moottorin jäähtyä ennen sen uudelleen käynnistämistä. Uudelleen käynnistäminen:

1. Aseta Auto On/Off -kytkin "Off"-asentoon.
2. Irrota akku.
3. Anna moottorin jäähtyä.
4. Aseta akku takaisin paikoilleen.
5. Aseta Auto On/Off -kytkin "Auto On" -asentoon.

Pikaliitin 9: Yleismalliseen EU 1/4" -pikaliitäntään voidaan liittää teollisia kiinni painettavia pistokkeita.

Laitteen käyttäminen (kuva A, C)

Sammuttaminen

VAROITUS: Kun letkun liitäntä löysätään pikaliittimestä yiskun liitäntäosaa tulee pitää käsin, jotta kelautuva letku ei voisi aiheuttaa henkilövahinkoja.

1. Aseta Auto On/Off -kytkin 1 "Off"-asentoon.
2. Käännä yhden kierroksen säädintä 6 vastapäivään ulostulopaineen asettamiseksi nollaan.
3. Irrota letku ja työkalu/lisävarusteet.
4. Irrota akku, kun laitetta ei käytetä.

Ennen käynnistämistä

VAROITUS: Laitetta ei saa käyttää, ellei tämän ohjekirjan tari valisuus-, käyttö- ja huolto-ohjeita ole luettu.

Ennen jokaista käynnistyskertaa

1. Aseta Auto On/Off -kytkin 1 "Off"-asentoon.
2. Poista akku. (Katso kohta Akun asentaminen ja poistaminen työkalusta
3. Käännä yhden kierroksen säädintä 6 vastapäivään ulostulopaineen asettamiseksi nollaan.
4. Liitä letku ja työkalu/lisävarusteet.

VAROITUS: Voi johtaa vaaratilanteisiin. Tartu tallealla otteella ilmaletkuun sen asentamisen tai irrottamisen aikana, jotta letku ei kiertäisi.

VAROITUS: Voi johtaa vaaratilanteisiin. Älä käytä varnoituneita tai kuluneita lisävarusteita.

HUOMAA: Letku tai lisävaruste edellyttää pikaliitoksen pistokkeen, jos ilmanpoistossa on pikaliitoksen rakenne 9.

VAPROITUS: Puhkeamisvaara. Liian suuri ilmanpaine ainnattaa vaarallisen räjähdysvaaran. Tarkista työkalujen ja lisävarusteiden valmistajan ilmoittama enimmäispainearvo. Säätimen ulostulopaine ei saa koskaan olla enimmäispainearvoa suurempi.

HUOMAA: Omaisuusvahingon vaara. Laitteesta tuleva paineilma voi sisältää lauhdevettä ja öljysumua. Suodattamatonta ilmaa ei saa suihkuttaa kohteeseen, joka voi vaurioitua kosteuden seurauksena. Jotkin ilmaa käyttävät työkalut tai lisävarusteet voivat edellyttää ilman suodatusta. Lue ilmaa käyttävien työkalujen ja lisävarusteiden ohjeet.

Käynnistäminen

1. Asenna akku kompressoriin.
2. Liitä letku ja työkalu/lisävarusteet.
3. Aseta Auto On/Off -kytkin 1 "Auto On" -asentoon ja anna säiliön paineen kasvaa. Moottori sammuu, kun säiliön paine saavuttaa katkaisupaineen.
4. Käännä yhden kierroksen säädintä 6 myötäpäivään paineen lisäämiseksi ja aseta se haluamasi painearvon kohdalle.
   HUOMAUTUS: Varmista, ettei haluttu paine ylitä liitetyn letkun tai työkalun enimmäispainetta.

VÄROITUS: Voi johtaa vaaratilanteisiin. Jos käräitset normaalista poikkeavaa ääntä tai tärinää, sammuta kompressori välittömästi ja vie se pätevän huoltoteknikon tarkistettavaksi.

VAROITUS: Varmista, että säättimeen asetettu painearvo enäyökalun enimmäiskäyttöpainetta pienempi.

Kompressorin on valmis käyttöä varten.

KUNNOSSAPITO

Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Laturia tai akkua ei voida huoltaa.

Asiakkaan vastuulla olevat toimenpiteet

	Ennen jokaista käyttökertaa	Päivittäin tai jokaisen käyttökerran jälkeen
Tarkista varoventtiili X
Tyhjennä säiliö X
Tarkista mahdolliset ilmavuodot X
Tarkista poikkeavan äänen/tärinän varalta		X
Tarkista letkun ja työkalun liitäntä X
Paineensäätimen säätö X

VAROITUS: Voi johtaa vaaratilanteisiin. Laite käy aattisesti, kun virta on päällä. Huoltotoimenpiteiden aikana käyttäjä voi altistua jännitelähteille, paineilmalle tai liikkuville osille. Henkilövahinkovaara. Irrota kompressori virtalähteestä ja tyhjennä paineilma kokonaan ennen huoltotoimenpiteiden suorittamista.

HUOMAA: Katso ohjaimien sijainti kohdasta Käyttö.

Varoventtiilin tarkistaminen (kuva A, C)

VAROITUS: Puhkeamisvaara. Jos varoventtiili tār virheellisesti, seurauksena voi olla ilmasäiliön rikkoutuminen tai räjähtäminen ylipaineen vuoksi.

VAROITUS: Lentävien esineiden vaara. Käytä aina suu toituja suojalaseja, joissa on sivusuojat.

Varoventtiili 4 on asetettu painesäilion suurimmalle sallitulle paineelle. Varoventtiiliä ei saa säätää. Käytä varoventtiiliä 4 ajoittain sen virheettömän toiminnan varmistamiseksi.

1. Löysää varoventtiilin mutteria, kunnes kuulet paineilman vapautuvan.
2. Kiristä sitten varoventtiilin mutteri hyvin.
3. Varmista aina, ettei varoventtiilissä 4 ja sen ympäristössä ole tukoksia.

HUOMAA: Jos varoventtiili 4 on juuttunut kiinni tai ei toimi tasaisesti, ota yhteyttä DEWALT-huoltopalveluun.

Säiliön tyhjentäminen (kuva A, D)

VAROITUS: Vaaratilanteiden vaara. Ilmasäiliöt sisältävät sivusaineista ilmaa. Pidä kasvot ja muut ruumiinosat pois tyhjennysaukosta. Käytä aina sertifioituja suojalaseja sivusuojilla tyhjennyksen aikana, koska roskat voivat singota kasvoihin.

VAROITUS: Melun aiheuttamia vaaroja. Käytä aina ostenmukaisia kuulonsuojaimia käytön aikana. Joissakin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen.

HUOMAA: Kaikki paineilmajärjestelmät luovat lauhdetta, jota kertyy tyhjennyskohtiin (esim. säiliöt, suodatin, jälkijäähdyttimet, kuivauslaitteet). Lauhde sisältää voiteluöljyä ja/tai mahdollisesti säädeltyjä aineita, jotka on hävitettävä paikallisten ja maakohtaisten lakien sekä määräyksien mukaisesti.

VAPOITUS: Puhkeamisvaara. Ilmasäiliöön kondensoituu Jos sitä ei tyhjennetä, vesi syövyttää ja heikentää ilmasäiliön kuntoa ja olemassa on ilmasäiliön rikkoutumisvaara.

HUOMAUTUS: Omaisuusvahingon vaara. Ilmasäilliön tyhjennysvesi voi sisältää öljyä ja ruostetta, mitkä voivat aiheuttaa tahroja.

1. Aseta On/Off -kytkin 1 "Off"-asentoon.
2. Irrota akku.
3. Käännä säädintä 6 vastapäivään ulostulopaineen asettamiseksi nollaan.
4. Irrota ilmaa käyttävä työkalu tai lisävaruste.

VAROITUS: Kun letkun liitäntä löysätään pikänttimestä 9, letkun liitäntäosaa tulee pitää käsin, jotta kelautuva letku ei voisi aiheuttaa henkilövahinkoja.

1. Aseta sopiva astia tyhjennysventtiilin alapuolelle.
2. Löysää varoventtiilin mutteria ilman poistamiseksi säiliöstä, kunnes säiliön paine on noin 1,4 baaria (20 PSI). Kiristä sitten varoventtiilin mutteri hyvin.
3. Tyhjennä vesi ilmasäiliöstä avaamalla säiliön alaosassa oleva tyhjennysventtiili 7.
4. Pitele kahvasta 10 ja kallista kompressoria tyhjennysventtiiliä 7 kohti veden tyhjentämiseksi.
5. Kun vesi on tyhjennetty, sulje tyhjennysventtiili 7. Ilmakompressori voidaan nyt asettaa säilöön.

Suorita seuraavat toimenpiteet ennen ilmakompressorin asettamista säilöön:

1. Lue Huolto -osio ja suorita vaaditut määräaikaishuoltotoimenpiteet.
2. Kytke Auto On/Off -kytkin aina "Off"-asentoon ja irrota akku. Tyhjennä vesi ilmasäiliöstä. Katso kohta Säiliön tyhjentäminen osiossa Huolto.

VAROITUS: Ilmasäiliöön kondensoituu vettä. Jos sika si tyhjennetä, vesi syövyttää ja heikentää

ilmasäiliön kuntoa ja olemassa on ilmasäiliön rikkoutumisvaara.

1. Säilytä ilmakompressori säiliön nollapaineessa puhtaassa ja kuivassa paikassa suojassa sääolosuhteilta ja +5 °C - +45 °C lämpötilassa.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ikänta, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Koska muita kuinDEWALT, -lisävarusteita e testattu tämän työkalun kanssa, niiden käyttäminen tässä työkalussa voi olla vaarallista. Henkilövahinkovaaran välttämiseksi tässä tuotteessa saa käyttää vain DEWALT suosittelemia lisävarusteita.

Saat lisätietoja sopivista lisävarusteista jälleenmyyjältäsi.

Korjaus

Laturia tai akkua ei voida huoltaa. Laturin tai akun sisällä ei ole huollettavia osia.

VAROITUS: Tuotteen TURVALLISUUDEN ja LETTAVUUDEN takaamiseksi korjaukset, huoltotoimenpiteet ja säädöt (mm. harjan tarkastus ja vaihto) tulee antaa DEWALT -tehtaan huoltopalvelun tai valtuutetun DEWALT -huoltopalvelun vastuulle. Käytä aina alkuperäisiä varaosia.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää normaalin kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ikallisten määräyksien mukaisesti. Lisätietoa on saatavilla sa www.2helpU.com.

Ladattava akku

Tämä pitkään kestävä akku täytyy vaihtaa, kun ne eivät enää tuota riittävää tehoa töissä, jotka voitiin aikaisemmin tehdä helposti. Teknisen käyttöiän päätyttyä se tulee hävittää ympäristöystävällisesti:

• Anna akun tyhjentyä kokonaan ja poista se sitten työkalusta.
• Li-lon-akut ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akut kierrätetään tai hävitetään oikein.

SANASTO

CFM: Kuutiojalkaa minuutissa.

SCFM: Standardi kuutiojalkaa minuutissa; ilmansyötön mittayksikkö.

LPM tai l/min: Litraa minuutissa; ilmansyötön mittayksikkö BAR: Paineen mittayksikkö.

PSI: Puntaa neliötuumaa kohti; paineen mittayksikkö.

kPa (kilopascal): Metrinen paineen mittaus. 1 kilopascal vastaa 1000 pascalia.

Kytkentäpaine: Kun moottori on sammunut, ilmasäiliön paine laskee, kun lisävarustetta käytetään. Kun säiliön paine laskee tietylle tasolle, moottori käynnistyy automaattisesti uudelleen. Matala paine, jossa moottori käynnistyy automaattisesti uudelleen, on kytkentäpaine.

Katkaisupaine: Kun ilmakompressori kytketään toimintaan ja se käynnistyy, ilmasäiliöön kertyy ilmapainetta. Paine kasvaa tietylle tasolle, minkä jälkeen moottori sammuu automaattisesti suojaten ilmasäiliötä sen kapasiteettia suuremmalta paineelta. Korkea paine, jossa moottori sammuu automaattisesti uudelleen, on katkaisupaine.

Käyttöjakso: Tämä ilmakompressoripumppu toimii jatkuvasti. Ilmakompressorin käyttöiän maksimoimiseksi on kuitenkin suositeltavaa käyttää 50 % – 75 %:n keskimääräistä käyttöjaksoa, toisin sanoen ilmakompressorin pumppua tulee käyttää korkeintaan 30–45 minuuttia tunnissa.

Vianmääritysopas

Kyseinen osio sisältää luettelon yleisimmistä toimintahäiriöistä, niiden syyt ja vaaditut korjaustoimenpiteet. Käyttö- tai huoltohenkilöstö voi suorittaa joitakin korjaavia toimenpiteitä, muissa tapauksissa korjaus voi edellyttää DEWALT-teknikon tai jälleenmyyjän toimenpiteitä.

Koodi Mahdollinen syy Mahdollinen ratkaisu
1	Painekytkin ei sammuta moottoria, kun kompressori saavuttaa katkaisupaineen	Aseta Auto On/Off -kytkin "Off"-asentoon ja irrota akku, jos laite ei sammu, ota yhteyttä DEWALT-huoltopalveluun.
2	Painekytkimen katkaisupaine liian korkea	Ota yhteyttä DEWALT-huoltopalveluun.
3	Putkiliitännät eivät ole riittävän tiiviitä	Kiristä liitännät kohdista, joista kuuluu ilmavuotoa. Tarkista liitännät saippuavedellä. Älä kiristä liikaa.
4	Viallinen ilmasäiliö Ilmasäiliö on vaihdettava. Vuotoa ei saa korjata. Ota yhteyttä D	EWALT-huoltopalveluun.VAROITUS: Purskautumisvaara. Ilmasäiliötä ei saa porata, hitsata tai muutoin muuttaa, värän sen kunto heikkenee. Ilmasäiliö voi rikkoutua tai räjähtää.
5	Vuotavat tiivisteet Ota yhteyttä D	EWALT-huoltopalveluun.
6	Viallinen varoventtiili	Käytä varoventtiiliä manuaalisesti löysäämällä ja sen jälkeen kiristämällä varoventtiilin mutteria. Jos se vuotaa, se tulee vaihtaa uuteen. Ota yhteyttä DEWALT-huoltopalveluun.
7	Säädintä ei ole säädetty oikein käytettyyn lisävarusteeseen	Paine laskee normaalisti jonkin verran lisävarusteen käytön aikana, säädä yhden kierroksen säädintä osion Käytön kuvaus kohdan Yhden kierroksen säädin mukaisesti, jos paine laskee liikaa.HUOMAA: Säädä painetta virtausolosuhteissa lisävarusteen käytön aikana.
8 Ilman liian	pitkä käyttö Vähennä ilman käyttömäärää.
9	Kompressori ei syötä riittävästi ilmaa lisävarusteeseen	Tarkista lisävarusteen vaatima ilmamäärä. Jos se on ilmansyöttöarvoa (l/min) tai ilmakompressorin syöttämää painetta suurempi, lisävarusteen käyttö edellyttää tehokkaampaa kompressoria.
11 Takaiskuyenttiilissä on esteitä Ota yhteyttä D		EWALT-huoltopalveluun.
12 Ilmavuotoja Kiristä liitännät.
13	Säädin on vaurioitunut Ota yhteyttä D	EWALT-huoltopalveluun.
14	Moottorin ylikuormitussuoja on lauennut	Katso kohta Moottorin ylikuormitussuoja osiossa Käytön kuvaus. Jos moottorin ylikuormitussuoja laukeaa usein, ota yhteyttä DEWALT-huoltopalveluun.
15	Säiliön paine ylittää painekytkimen kytkentäpaineen	Moottori käynnistyy automaattisesti, kun säiliön paine laskee painekytkimen kytkentäpaineen alapuolelle.
16 Löysät sähköliitännät Ota yhteyttä D		EWALT-huoltopalveluun.
17	Mahdollinen viallinen moottori	Ota yhteyttä DEWALT-huoltopalveluun.
18	Suihkutettua maalia moottorin sisäosissa	Ota yhteyttä DEWALT-huoltopalveluun. Älä käytä kompressoria alueella, jossa suihkutetaan maalia.Katso syttyvää höyryä koskeva varoitus.
19	Pumppu ei toimi, koska säiliön paine ylittää kytkentäpaineen.	Tyhjennä säiliö kytkentäpaineen alapuolelle, kun pumppu käynnistyy.
20	Pumppu ei toimi turvallisuusvirheen vuoksi.	Kytke Auto On/Off -kytkin asennosta "Off" asentoon "Auto On".

Vianmäärityskoodit

Ongelma	Koodi
Ilmasäiliön liian suuren paineen varoventtiili ponnahtaa pois	1, 2
Ilmavuotoja	3
Ilmavuotoja ilmasäiliössä tai sen saumoissa	4
Ilmavuotoja pään ja venttiililevyn välissä	5
Ilmavuotoja varoventtiilistä	6
Kompressori ei syötä riittävästi ilmaa lisävarusteiden käyttöä varten	7, 8, 9, 10, 11, 12
Jatkuvia ilmavuotoja säätimessä	13
Säädin ei kytke ilmanpoistoa kiinni	13
Moottori ei käynnisty	6, 14, 15, 16, 17, 18, 19, 20

18V 10 l sladdlös luftkompressor

DCC1018

Gratulerar!
