BRUKSANVISNING DCC1018 DEWALT

Norsk (oversatt fra de originale instruksjonene) 105

18 V 10L Trådløs luftkompressor

DCC1018

Tillykke!

EU-overensstemmelseserklæring

Maskindirektiv

18 V 10L Trådløs luftkompressor

DCC1018

Anvendelse og Vedligeholdelse af Batteri

BEMÆRK: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

ADVARSEL: For at reducere risikoen for alvorlig personskade, skal du ALTID anvende den rette håndposition som vist.

Luftkompressoren bør kun bæres i håndtaget 10, og bør ikke holdes under drift.

Lær din luftkompressor at kende

18V 10L Trådløs luftkompressor

DCC1018

Gratulerer!

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

			DCC1018
Spenning V		DC	18
Type 1
Batteritype Li-ion
Lufttankkapasitet Liter 10
Omtrentlig innkoblingstrykk BAR 6,9
Omtrentlig utkoblingstrykk	18V batteripakke:	BAR 8,6
	18V/54V batteripakke:	BAR 9,6
Luftfortrengning l/min 48
Luftlevering ved 7 bar		l/min 31
Sikringstype			Tidsforsinkelse
Regulert trykkasse (omtrent)	18V batteripakke:	BAR	0–8,6
	18V/54V batteripakke:	BAR	0–9,6
Motoromdreininger per minutt			3400
Hurtigkoblingstype			Universal EU 1/4" hurtigkobling
Pumpetype			Oljeløs
Vekt (uten batteripakke)		kg 11,3
Støyverdier i henhold til EN1012-1 (EN ISO 2151:2008)
L_PA (avgitt lydtrykknivå)		dB(A)	79,1
K (usikkerhet for det angitte støynivå)		dB(A)	0,9

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN1012-1 (EN ISO 2151:2008), og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende eksponeringsvurdering.

ADVARSEL: Angitt nivå for vibrasjons- og/eller støyutslipp og, eller for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av eksponeringsnivået for vibrasjon og/eller støy bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, slik som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene.

EU-samsvarserklæring

Maskindirektivet

18V 10L Trådløs luftkompressor

DCC1018

Dewalt erklærer at de produktene som er beskrevet under "Tekniske data" er i samsvar med: EU-direktiver 2006/42/EU, EN1012-1:2010, EN 62841-1:2015. 2000/14/EU, kompressorer, <15 kW, vedlegg VI DEKRA Testing and Certification GmbH, Handwerkstraße 15, 70565 Stuttgart. Adresse godkjenningsinstans, Dinnendahlstr. 9, 44809 Bochum, Tyskland Godkjenningsinstans nr. (Notified Body number): 0158 LWA (målt lydeffektnivå) dB 92 LWA (garantert lydeffektnivå) dB 93 Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. For mer informasjon, kontakt Dewalt på følgende adresse eller se baksiden av bruksanvisningen. Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av DEWALT.

Mr. Rergel

Markus Rompel

Vice-President Engineering, PTE-Europe DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Tyskland 06.05.2022

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

Batterier Ladere/Ladetider (i minutter)***
Kat # V	_DC	Ah Vekt (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	120	540	350	300	180	150	80	120	180	X
DCB549	18/54	15,0/5,0	2,12	125	730	450	380	230	170	90	125	230	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	60	60	120
DCBP034	18	1,7	0,32	27	82	50	40	27	27	27	27	27	50

*Datokode 201811475B eller senere
**Datokode 201536 eller senere
***Matrisen med ladetider for batterier er kun ment som en rettledning, ladetidene vil variere avhengig av temperatur og batteriets tilstand.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

fare for elektrisk støt.

brannfare.

GENERELLE SIKKERHETSADVARSLER FOR ELEKTRISKE VERKT∅Y

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko,

hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.

c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

Bruk og vedlikehold av batteridrevne verktøy

a) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annen batteripakke.
b) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader eller brann.
c) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader eller brann.
d) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon eller forbrenninger.
e) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare for personskade.
f) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til en eksplosjon.
g) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og øker brannfaren.

Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.
b) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserte serviceverksteder.

SIKKERHETSINSTRUKSJONER

Viktige sikkerhetsinstruksjoner for bruk av kompressoren

ADVARSEL: DØDELIGE ELLER ALVORLIGE PARONSKADER KAN OPPSTÅ VED FEILAKTIG ELLER UTRYGG BRUK AV KOMPRESSOREN. F∅LG DISSE GRUNNLEGGENDE SIKKERHETSANVISNINGENE FOR Å UNNGÅ SLIKE FARER.

LES ALLE ANVISNINGENE

1. ALDRI BER∅RE DELER SOM BEVEGER SEG. Plasser aldri hånden, fingre eller andre kroppsdeler i nærheten av kompressorens bevegelige deler.
2. BRUK DEN ALDRI UTEN AT ALL BESKYTTELSE ER PÅ PLASS. Bruk aldri kompressoren uten at alle beskyttelser og sikkerhetsfunksjoner er på plass og fungerer. Dersom vedlikehold eller service krever at beskyttelse eller sikkerhetsfunksjon fjernes, pass på å sette på igjen beskyttelsen og sikkerhetsfunksjonen før du tar kompressoren i bruk igjen.
3. BRUK ALLTID VERNERBRILLER. Bruk alltid vernebriller eller annen øyebeskyttelse. Trykkluft må aldri rettes mot andre personer eller mot noen del av kroppen din.
4. BESKYTT DEG SELV MOT ELEKTRSK ST∅T. Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Bruk aldri kompressoren i fuktige eller våte omgivelser. La aldri kompressoren utsettes for dårlig vær.
5. KOBLE FRA KOMPRESSOREN NÅR DEN IKKE ER I BRUK. Koble alltid kompressoren fra strømforsyningen og tapp trykket av lufttanken før service, inspeksjon, vedlikehold, rengjøring eller kontroll av deler.
6. UNNGÅ UTILSIKTET STARTING. Ikke transporter kompressoren over lange distanser, i et kjøretøy eller i potensielt farlige situasjoner, for eksempel, på en stige eller stillas mens den er koblet til strømkilden eller när lufttanken er fylt med komprimert luft. Forsikre deg om at den automatiske PÅ/AV bryteren er i AV-posisjon før du kobler kompressoren til strømkilden.
7. LAGRE KOMPRESSOREN KORREKT. Når kompressoren ikke er i bruk skal den oppbevares på et tört sted. Holdes unna barn. Lås oppbevaringsstedet.
8. HOLD ARBEIDSOMRÅDET RYDDIG. Uryddige områder inviterer til ulykker. Rengjør alle arbeidsområder for unødvendige verktøy, rusk, møbler og annet.
9. HOLD BARN UNNA. Alle besøkende skal holdes borte fra arbeidsområdet.
10. BRUK EGNET ANTREKK. Ikke ha på deg løstsittende klær eller smykker. De kan feste seg i bevegelige deler. Bruk hårbeskyttelse for langt hår.
11. VÄR ÄRVÄKEN. Vær forsiktig med det du holder på med. Bruk sunn fornuft. Ikke bruk kompressoren dersom du er trett. Du skal aldri bruke kompressoren dersom du er påvirket av alkohol, rusmidler eller medisiner som kan gjøre deg trett.
12. SJEKK FOR SKADEDE DELER OG LUFTLEKKASJER. Før videre bruk av kompressoren, sjekk beskyttelse og andre deler for skader for å fastslå om den fungere ordentlig og oppfylle sin tiltenkte funksjon. Sjekk innretting av bevegelige deler, fastsittende bevegelige deler, brudd på deler, montering eller andre forhold som kan

påvirke funksjonen. En beskyttelse eller annen del som er skadd må repareres ordentlig eller skiftes ut av et autorisert servicesenter med mindre annet angis i denne bruksanvisningen. Defekte trykknapper må skiftes ut av et autorisert servicesenter. Ikke bruk kompressoren hvis den ikke kan slås av og på med bryteren. Forsøk aldri å reparere en lufttank med skader eller lekkasjer. Skift straks ut tanken på et autorisert serviceverksted.

1. BRUK ALDRI KOMPRESSOREN FOR ANNET BRUK ENN DET SOM ER SPESIFISERT HER. Bruk aldri kompressoren for annet bruk enn det som er spesifisert i bruksanvisningen. Bruk aldri trykkluften for pusting eller kunstig åndedrett. Stå aldri på kompressoren.
2. BEHANDLE KOMPRESSOREN KORREKT. Bruk kompressoren i henhold til disse anvisningene. La aldri kompressoren betjenes av barn, personer som ikke kjenner funksjonen eller andre uautoriserte personer.
3. HOLD ALLE SKRUER, BOLTER OG DEKSLER TILSKRUDD OG PÅ PLASS. Hold alle skruer, bolter og deksler godt tilskrudd og på plass. Sjekk tilstanden regelmessig.
4. HOLD MOTORENS LUFTVENTILASJON REN. Motorens luftventilasjon skal alltid holdes ren så luften alltid kan strømme fritt. Sjekk ofte om det samler seg støv.
5. BRUK ALDRI EN KOMPRESSOR SOM ER DEFEKT ELLER IKKE FUNGERER NORMALT. Dersom noe tyder på at kompressoren ikke fungerer normalt, lager rar lyd eller på annen måte fremstår som defekt, stopp straks bruken av den og få den reparert på et autorisert serviceverksted.
6. IKKE RENGJ∅R PLASTDELER MED L∅SEMIDDEL. Løsemidler som bensin, tynner, benzen, karbon-tetraklorid og alkohol kan skade plastdeler. Ikke bruk slike løsemidler for rengjøring. Rengjør plastdeler ved å tørke av med en klut fuktet i mildt såpevann og tørk grundig etterpå.
7. BRUK KUN ORIGINALE RESERVEDELER. Uoriginale reservedeler kan gjøre garantien ugyldig og kan føre til feil og påfølgende personskader. Originale reservedeler kan bestilles hos din forhandler.
8. IKKE MODIFISER KOMPRESSOREN. Ikke modifiser kompressoren. Kontakt alltid et autorisert serviceverksted ved behov for reparasjon. Uautoriserte endringer kan redusere kompressorens ytelse og kan også føre til ulykker eller personskader dersom reparasjonspersonellet ikke har tilstrekkelig kunnskap og teknisk ekspertise for å utføre reparasjonen korrekt. Uautoriserte endringer kan øke risikoen for personskader på brukeren eller materielle skader.
9. SLÅ AV BRYTEREN NÅR KOMPRESSOREN IKKE ER I BRUK. Når kompressoren ikke er i bruk, slå AV bryteren, koble fra strømforsyningen og åpne dreneringsventilen for å slippe trykkluft ut av lufttanken.
10. BER∅R ALDRI VARME OVERFLATER. For å redusere faren for brannskader, ikke berør rør, koblinger, sylinder og motor.

11. IKKE RETT LUFTSTR∅MMEN MOT KROPPEN DIN. Det er fare for personskader, ikke rett luftstrømmen mot personer eller dyr.

12. DRENER TANKEN DAGLIG ELLER ETTER HVER BRUK. Åpne dreneringsventilen og vipp kompressoren for å få ut alt oppsamlet vann. Dersom tanken ikke dreneres ordentlig kan det føre til kraftig korrosjon som videre kan føre til at tanken sprekker eller eksploderer.

13. IKKE STOPP KOMPRESSOREN VED Å DRA UT BATTERIET. Bruk av auto PÅ/AV-bryteren.
14. BRUK KUN ANBEFALTE KOMPONENTER FOR TRYKK IKKE UNDER 9,6 BAR. Fare for brudd. Bruk kun anbefalte komponenter for trykk ikke under 9,6 bar.
15. BRUK ALLTID RIKTIG H∅RSELVERN OG HODEBESKYTTELSE. Du skal bruke passende vernetøy ved bruk av kompressoren og tilhørende verktøy eller tilbehør. Se bruksanvisningen for verktøy eller tilbehør og følg sikkerhetsanvisningene der.
16. TA HENSYN TIL OMGIVELSESFORHOLD. Du må aldri la kompressoren utsettes for nedbør. Bruk aldri kompressoren i fuktige eller våte omgivelser. Sørg for god belysning. Bruk aldri kompressoren i nærheten av brennbare væsker eller gasser.
17. IKKE BRUK I EKSPLOSIVE OMGIVELSER, SLIK SOM I NÄRHETEN AV ANTENNELIGE VÄSKER, GASSER ELLER STÖV. Kompressorer kan skape gnister som kan antenne støv eller gasser.
18. KONTROLLER TRYKKTANKEN FOR TEGN PÅ RUST OG SKADE HVER GANG F∅R BRUK. Du skal ikke bruke kompressoren hvis trykktanken har rust eller har skade.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.

TA VARE PÅ DENNE BRUKSANVISNINGEN

Ladere

DEWALT krever ingen regulering og er designet for å være enkle å bruke.

Elektrisk sikkerhet

Den elektriske motoren er designet for kun en spenning. Kontroller alltid at batteripakkens spenning stemmer med spenningen på typeskiltet. Du må også passe på at spenningen på batteriladeren stemmer overens med strømnettet hos deg.

Denne DEWALTladeren er dobbeltisolert i samsvar med EN60335 og trenger derfor ingen jording.

Dersom strømkabelen er skadet skal den kun skiftes ut av DEWALT eller et autorisert serviceverksted.

Bruk av skjøteledning

En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 , maksimum lengde er 30 m.

Viktige sikkerhetsanvisninger for alle batteripakker

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

ADVARSEL: Fare for støt. Ikke la væske komme inn i Iletten. Det kan resultere i elektrisk støt.

ADVARSEL: Vi anbefaler bruk av en reststrømenhet med strømområde på 30mA eller mindre.

FORSIKTIG: Fare for brannskader. For å redusere nølaken for personskade, lade kun DEWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de i n kær med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen när det ikke er en batteripakke i hulrommet. Kople fra laderen för rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbe sammen.
• Disse laderne er ikke ment for noe bruk annet enn lading av DEWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.

• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.
• ALDRI forsøk på kople to ladere sammen.
• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikke billaderen.

1. Plugg inn laderen i en passende stikkontakt for du setter inn batteripakken.
2. Sett batteripakken 2 i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprosessen er startet.
3. Fullført lading vises ved at det røde lyset er PÅ konstant. Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av laderen, trykk inn låseknappen 3 på batteripakken.

MERK: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.

Bruk av lader

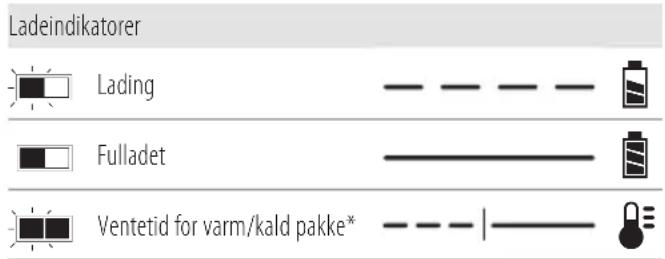

Se indikatorene under for batteripakkens ladetilstand.

Ladeindikatorer Lading Fulladet Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteripakken har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur.

Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken.

En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele

ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteripakken blir varm.

Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk när batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn i laderen.

Elektronisk beskyttelsesystem

XR li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlapping, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-lon batteriet på laderen til det er helt oppladet igjen.

Veggmontering

Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter høyttaleren godt med gipsskruer (må kjøpes separat) minst 25,4 mm lange med hodediameter 7–9 mm som skrus inn i treverk til optimal dybde med omtrent 5,5 mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass i sporene.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra svalentakten før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F)

(slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.
• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.
• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan internes hvis den utsettes for gnister eller flammer.

APVARSEL: Forsøk aldri å åpne batteripakken av noen årsek. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For

eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på en stabil overflate der det ikke skaper

fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT ^TM -batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT ^TM -batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh-Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

Følgende verktøy bruker en 18 volt batteripakke: DCC1018 Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB183G, DCB184, DCB184B, DCB184G, DCB185, DCB187, DCB189, DCBP034, DCB546, DCB547, DCB548, DCB549. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 Luftkompressor

1Lader

1 Li-lon-batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller)
2 Li-lon-batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller)
3 Li-lon-batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller)

1Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker av DEWALT er under lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Bruk vernebriller og hørselsvern.

Utendørs lydnivå

Luftfortrengning.

Sett utgangstrykket til null før luftslangen festes eller tas av.

Lufttankkapasitet.

Oljeløs pumpe.

Omtrentlig utkoblingstrykk.

Drener tanken daglig før og etter bruk.

Risiko for høye temperaturer.

FORsIkTIG: Kompressoren inneholder noen deler som kan nå høye temperaturer.

Risiko for utilsiktet oppstart. MERk: Kompressoren kan tomatisk etter strømbrudd og når strømmen settes på.

aDVaRsEL: Kompressorenhet kan starte uten forvarsel.

Datokode plassering (Fig. A)

Datokoden 6, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2022 XX XX

Produksjonsår

Beskrivelse (figur A)

Denne kompressoren er designet for å gi trykkluft til bruk for profesjonelle stiftemaskiner, spikerpistoler og annet trykkluftutstyr.

BRUKEN AV DENNE KOMPRESSOREN TIL MEDISINSK BRUK ELLER FOR MATVARER, ELLER FOR FYLLING AV OKSYGENFLASKER, ER IKKE TILLATT.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser. IKKE bruk eller oppbevar kompressoren i temperaturer under 0 °C.

Din kompressor er et profesjonelt elektrisk verktøy.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for personskader, stavet verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.

A!VARSEL: Bruk kun DEWALT batteripakker og ladere.

Sette inn og fjerne batteripakke på verktøyet (Fig. B)

MERK: Sørg for at batteripakken 2 er fullt oppladet.

Installer batteripakken i verktøyhåndtaket

1. Rett inn batteripakken mot skinnene i verktøyhåndtaket (Fig. B).
2. Sett den inn i håndtaket til batteripakken sitter godt og forsikre deg om at du hører at låsen klikker på plass.

Fjerne batteripakken fra verktøyet

1. Trykk på batteriets låseknapp 3 og trekk batteripakken bestemt ut av håndtaket.
2. Sett batteripakken i laderen som beskrevet i avsnittet om lader i denne bruksanvisningen.

Noen DEWALT batteripakker har en ladeindikator som består av tre grønne LED som indikerer ladenivået som gjenstår i batteripakken.

For å aktivere ladeindikatoren, trykk og hold indikatorknappen 13. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må lades opp.

MERK: Ladeindikatoren er bare en indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerens bruksområde.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter. ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Korrekt plassering av hendene (Fig. E)

ADVARSEL: For å redusere faren for alvorlig personskade, såd man ALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for personskade, skal MENALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Luftkompressoren skal bare bæres i håndtaket 10 og skal ikke holdes i under bruk.

LES DENNE EIERMANUALEN OG SIKKERHETSREGLER F∅R DU BRUKER ENHETEN. Sammenlign illustrasjonene med din enhet for å gjøre deg kjent med plasseringen av ulike kontroller og justeringer. Ta vare på denne bruksanvisning for fremtidig bruk.

Beskrivelse av bruk (figur A)

Gjør deg kjent med disse kontrollene før du bruker enheten.

Auto På(I)/Av(O) bryter 1: Plasser bryteren i "Auto-På"-posisjon for å gi automatisk strøm til trykkbryteren og "Av" for å fjerne strømmen på slutten av hver bruk.

Trykkbryter (vises ikke): Trykkbryteren starter motoren automatisk när lufttanktrykket faller under fabrikkinnstilt innkoblingstrykk. Den stopper motoren när lufttanktrykket när fabrikkinnstilt utkoblingstrykk.

Sikkerhetsventil 4: Hvis trykkbryteren ikke stenger av luftkompressoren ved sitt utkoblingstrykk, vil sikkerhetsventilen beskytte mot høyt trykk ved å "spretter ut" ved fabrikkinnstilt trykk (litt høyere enn trykkbryterens utkoblingstrykkinnstilling).

Tanktrykkmåler 5: Tanktrykkmåleren indikerer reservelufttrykket i tanken.

En-omdreining regulator 6 : Kontrollerer lufttrykket som er tilgjengelig ved hurtigkoblingsutgangen. Vri en-omdreining regulatoren med klokken for å øke trykket eller mot klokken for å redusere trykket. Stopp när indikatoren er lik det ønskede utgangstrykket.

Kjølesystem (vises ikke): Denne kompressoren inneholder et avansert kjølesystem. I hjertet av dette kjølesystemet er det en spesialbygd vifte. Det er helt normalt for denne viften å blåse luft gjennom viftehullene i store mengder. Du vet at kjølesystemet virker när luft kommer ut.

Luftkompressorpumpe (vises ikke): Komprimerer luft inn i lufttanken. Arbeidsluft er ikke tilgjengelig før kompressoren har økt lufttanktrykket over det som kreves ved luftuttaket.

Dreneringsventil 7 : Dreneringsventilen er plassert på bunnen av lufttanken og brukes til å drenere kondens ved slutten av hver bruk.

Tilbakeslagsventil 8 : Når kompressoren er i bruk, er tilbakeslagsventilen åpen, og lar komprimert luft gå inn i lufttanken. Når luftkompressoren når "utkoblingstrykket" vil tilbakeslagsventilen lukke og lufttrykket holdes i tanken.

MERK: Tilbakeslagsventilen har en liten åpning for å slipe av overskuddsluft fra pumpen. En liten mengde lut som slippes ut er normalt og fører ikke til reduksjon av tanktrykket.

Motoroverbelastningsvern (vises ikke): Motoren har et termisk overbelastningsvern. Hvis motoren skulle bli overopphetet av noen grunn, vil vernebryteren slå av motoren. La motoren kjøle seg ned før du starter den igjen. For å restarte:

1. Sett auto av/på-bryteren i "Av".
2. Ta ut batteriet.
3. La motoren kjøle seg ned.
4. Sett batteriet inn igjen.
5. Sett auto På/Av-bryteren i "Auto På" posisjon.

Hurtigkobling 9: Den universelle EU 1/4" hurtigkoblingen kan bruke industrielle "Push-to-Connect" plugger.

Hvordan bruke din enhet (figur A, C)

Hvordan stoppe

ADVARSEL: Når du løsner slangekoblingen fra hångkoblingen 9, må koblingsdelen av slangen holdes i hånden for å unngå personskader som forårsakes av rekyl i slangen.

1. Sett auto av/på-bryteren 1 til "Av".
2. Vri en-omdreinings regulatoren 6 mot klokken for å sette utgangstrykket til null.
3. Fjern slangen og verktøyet/tilbehøret.
4. Fjern batteriet när det ikke er i bruk.

Før du starter

ADVARSEL: Ikke bruk denne enheten før du har lest bruksanvisningen med sikkerhets-, bruks- og vedlikeholdsinstrukser.

Før hver oppstart

1. Sett auto av/på-bryteren 1 til "Av".
2. Ta ut batteriet. (Se Sette inn og fjerne batteripakken fra verktøyet)
3. Vri en-omdreinings regulatoren 6 mot klokken for å sette utgangstrykket til null.
4. Sett på slangen og verktøyet/tilbehøret.

ADVARSEL: Fare for usikker drift. Ta et fast tak i slangen med hånden när du installerer eller kobler fra for å unngå at slangen pisker deg.

ADVARSEL: Fare for usikker drift. Ikke bruk for sløret eller slitt tilbehør.

MERK: Slangetilbehøret krever en hurtigkoblingsplugg hvis luftuttaket er utstyrt med en hurtigkoblingskontakt 9.

ADVARSEL: Fare for sprengning. For høyt lufttrykk forårsaker farlig risiko for sprengning. Kontroller produsentens maksimum nominelt trykk for luftverktøy og tilbehør. Regulatorens utgangstrykk må aldri komme over maksimum nominelt trykk.

MERK: Fare for skade på eiendom. Trykkluft fra enheten kan inneholde vannkondens og oljedamp. Ikke blås ufiltrert luft på en gjenstand som kan ødelegges av fukt. Noen luftverktøy og tilbehør krever filtrert luft. Les instruksjonene for luftverktøyene og tilbehøret.

Hvordan starte

1. Installer batteripakken i kompressoren.
2. Sett på slangen og verktøyet/tilbehøret.
3. Sett Auto På/Av-bryteren 1 i "Auto På" og la tanktrykket bygge seg opp. Motoren vil stoppe när tanktrykket när utkoblingstrykk.
4. Vri en-omdreinings regulatoren 6 med klokken og stopp når ønsket trykk er nådd.
   MERK: Forsikre deg om at det ønskede trykket ikke er mer enn maksimumstrykket til den tilkoblede slangen eller det tilkoblede verktøyet.

ADVARSEL: Fare for usikker drift. Hvis det opjørår uvanlig lyd eller vibrasjon, skal du stoppe kompressoren umiddelbart og få den kontrollert av en faglært servicetekniker.

ADVARSEL: Forsikre deg om at regulatoren er satt til et trykkavere enn maksimalt driftstrykk for verktøyet.

Kompressoren er klar til bruk.

VEDLIKEHOLD

Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Laderen og batteripakken er vedlikeholdsfrie.

Kundens ansvar

	Før hver bruk Daglig eller etter hver bruk
Sjekk sikkerhetsventilen X
Drener tanken X
Sjekk for luftlekkasjer X
Sjekk for uvanlig lyd/vibrasjon X
Sjekk slange og verktøykobling X
Justering av trykkontroll X

ADVARSEL: Fare for usikker drift. Enheten restarter atisk når strømmen er på. Når du utfører vedlikehold, kan du bli utsatt for strømkilder, komprimert luft eller bevegelige deler. Det kan resultere i personskade. Før du utfører noe vedlikehold, skal du koble strømmen fra kompressoren og tappe ut alt trykk.

MERK: Se avsnittet Bruk for plassering av kontrollene.

For å sjekke sikkerhetsventilen (figur A, C)

APVARSEL: Fare for sprengning. Hvis sørhetsventilen ikke virker skikkelig kan det oppstå overtrykk som kan få tanken til å sprekke eller eksplodere.

ADVARSEL: Fare for flyvende gjenstander. Du skal antid bruke sertifiserte vernebriller med sidebeskyttelse.

Sikkerhetsventilen 4 er innstilt for høyeste tillatte trykk for trykktanken. Det er ikke tillatt å justere sikkerhetsventilen. Aktiver sikkerhetsventilen 4 fra tid til annen for å sikre at den fungerer ved behov.

1. Løsne mutteren på sikkerhetsventilen til du kan høre at det strømmer ut trykkluft.
2. Deretter trekk helt til mutteren på sikkerhetsventilen.
3. Hold alltid sikkerhetsventilen 4 og området rundt rent og fri for hindringer.

MERK: Dersom sikkerhetsventilen 4 har låst seg eller ikke fungerer jevnt, kontakt et DEWALT-servicesenter.

Drener tanken (figur A, D)

ADVARSEL: Fare for usikker drift. Lufttanker inneholder kylykksluft. Hold hender og andre kroppsdeler unna utgangen til dreneringen. Bruk alltid vernebriller med sidebeskyttelse ved drenering, rusk kan sprette opp i ansiktet.

ADVARSEL: Fare for støy. Du skal alltid bruke skikkelig hørselsvern under bruk. Under visse forhold og lang bruksvarighet kan støy fra dette produktet bidra til hørselstap.

MERK: Alle komprimerte luftsystemer genererer kondens som akkumuleres i alle dreneringspunkter (f.eks. tanker, filtre, etterkjølere, tørkere). Denne kondensen inneholder smøreolje og/eller substanser som kan være regulerte og må avhendes i samsvar med gjeldende lokale, regionale og nasjonale lover og forskrifter.

ADVARSEL: Fare for sprengning. Vann vil kondensere i luktanken. Hvis den ikke dreneres vil vannet korrodere og svekke lufttanken og forårsake fare for tanksprekk.

MERK: Fare for skade på eiendom. Drener vann fra lufttanken som kan inneholde olje og rust som kan forårsake flekker.

1. Sett av/på bryteren 1 til "AV".
2. Ta ut batteriet.
3. Vri reguleringshjulet 6 mot klokken for å sette trykket til null.
4. Fjern luftverktøyet eller tilbehør.

ADVARSEL: Når du løsner slangekoblingen fra hångkoblingen 9, må koblingsdelen av slangen holdes i hånden for å unngå personskader som forårsakes av rekyl i slangen.

1. Sett en passende beholder under dreneringsventilen for å fange opp avløpsvann.
2. Løsne mutteren på sikkerhetsventilen for å tappe luten av tanken til trykket er omtrent 1,4 bar (20 PSI). Deretter trekk helt til mutteren på sikkerhetsventilen.
3. Drener vann fra lufttanken ved å åpne dreneringsventilen 7 på bunnen av tanken.
4. Hold håndtaket 10 og vipp kompressoren mot dreneringsventilen 7 for å la vannet renne ut.
5. Etter at vannet har rent ut, lukker du dreneringsventilen 7. Luftkompressoren kan nå lagres.

MERK: Hvis dreneringsventilen er blokkert, skal du slippe ut alt lufttrykk ved å koble et verktøy til luftlinjen og bruke det til tanktrykket er null BAR og kontakte DEWALT servicesenter.

Lagring

1. Se Vedlikehold avsnittet og utføre periodisk vedlikehold som krevd.
2. Vipp alltid Auto På/Av-bryteren til "Av" og fjern batteriet. Drener vann fra tanken. Se Drenere tanken under Vedlikehold.

ADVARSEL: Vann vil kondensere i lufttanken. Hvis ikke dreneres vil vannet korrodere og svekke lufttanken og forårsake fare for tanksprekk.

1. Lagre luftkompressoren med tanktrykket på null bar/psi, på et rent og tört sted beskyttet mot vær og vind med temperatur mellom +5°C og +45°C.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tæktnår skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier fængjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Siden annet tilbehør enn det som tilbys for DWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere risikoen for alvorlig personskade, bruk kun DEWALT anbefalt tilbehør med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Reparasjoner

Det kan ikke utføres service på laderen og batteripakken. Det er ingen deler inni laderen eller batteripakken som skal vedlikeholdes.

ADVARSEL: For å sikre produktSIKKERHET og FRAKTSJONSSTABILITET, reparasjoner, vedlikehold og justeringer (inkludert kontroll og utskiftning av børste, när nødvendig) DEWALT fabrikkens servicesenter eller en DEWALT autorisert servicesenter. Bruk alltid identiske reservedeler.

Beskyttelse av miljøet

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som

kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på

www.2helpU.com.

Denne batteripakken med lang levetid må lades opp när den slutter å gi nok strøm til jobber som ble utført lett tidligere. På slutten av den tekniske levetiden, kasser den med nødvendig forsiktighet for miljøet:

• Lad ut batteripakken fullstendig og ta den deretter ut av verktøyet.
• Li-lon celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

ORDLISTE

CFM: Kubikkfot per minutt.

SCFM: Standard kubikkfot per minutt, En enhet for å måle lufttilførsel.

LPM eller I/min: Liter pr. minutt, en enhet for å måle lufttilførsel BAR: Den metriske måleenheten for trykk (bar).

PSI: Pounds per square inch, en enhet for å måle trykk.

kPa (kilopascal): Metrisk trykkmåleenhet. 1 kilopascal tilsvarer 1000 pascals.

Innkoblingstrykk: Når motoren er av, synker tanktrykket når tilbehøret brukes. Når tanktrykket synker til et visst lavt nivå vil motoren restarte automatisk. Det lave trykket hvor motoren restarter automatisk kalles innkoblings-trykk.

Utkoblingstrykk: Når en luftrkompressor skrus på og begynner å gå, begynner lufttrykket inne i tanken å begge seg opp. Det stiger til et visst høyt trykk før motoren automatisk slås av og beskytter lufttanken fra trykk høyere enn sin kapasitet. Det høye trykket hvor motoren stopper kalles utkoblingstrykk.

Arbeidssyklus: Denne luftkompressorpumpen kan gå kontinuerlig. Men, for å forlenge livet til din luftkompressor anbefales det at det opprettholdes en gjennomsnittlig arbeidssyklus på 50 % - 75 % det betyr at luftkompressoren ikke skal gå i mer enn 30 - 45 minutter i timen.

FEILRETTINGSGUIDE

Dette avsnittet viser en liste av vanlige feilfunksjoner, årsaker og tiltak. Brukeren eller vedlikeholdspersonell kan utføre noen korrigerende tiltak, og andre kan kreve assistanse fra kvalifisert DEWALT tekniker eller din forhandler.

Kode Mulig årsak Mulig løsning
1	Trykk som ikke stanger av motoren når kompressoren når utkoblingstrykk	Sett Auto På/Av-bryteren i "Av" og fjern batteriet, hvis enheten ikke stopper skal du kontakte en DEWALT serviceorganisasjon.
2	Trykkbryter utkobling for høy	Kontakt en DEWALT serviceorganisasjon.
3	Slangefittinger er ikke faste nok	Fest fittingene hvor du hører at luft unnslipper. Sjekk fittingene med såpevann. Ikke stram for mye.
4	Defekt lufttank Lufttanken må skiftes. Ikke reparer lekkasjen. Kontakt en D EWALT serviceorganisasjon.ADVARSEL: Fare for sprengning. Ikke drill inn i, sveis eller på annen måte modifiser Eilers vil den bli svak. Lufttanken kan sprekke eller eksplodere.
5	Lekkende pakninger Kontakt en D	EWALT serviceorganisasjon.
6	Defekt sikkerhetsventil	Betjen sikkerhetsventilen manuelt ved å løsne og deretter trekke til igjen sikkerhetventilens mutter. Hvis ventilen fortsatt lekker, må den skiftes. Kontakt en DEWALT serviceorganisasjon.
7	Regulatoren er ikke justert riktig for tilbehøret som brukes	Det er normalt med noe trykkfall oppstår når tilbehør brukes.Juster en-omdreinings regulatoren som angitt iEn-omdreinings regulatorunderBruksbeskrivelsedersom trykkfallet er stort.MERK: Juster det regulerte trykket under flytforhold mens tilbehøret brukes.
8 For lang overdreven bruk av luft Reduser luftforbruket.
9	Kompressoren gir ikke nok luft til tilbehøret	Sjekk tilbehørets luftkrav. Hvis det er høyere enn luftleveringen (l/min) eller høyere enn trykket som leveres av din luftkompressor, trengs en kraftigere kompressor for å bruke tilbehøret.
11 Tilbakeslagsventilen er begrenset Kontakt en D		EWALT serviceorganisasjon.
12 Luftlekkasjer Fest fittingene.
13	Regulatoren er skadet	Kontakt en DEWALT serviceorganisasjon.
14	Motorens overbelastningsbryter er utløst	SeMotoroverbelastningsbryterunderBruksbeskrivelse. Dersom motorens overbelastningsbryter utløses ofte, kontakt et DEWALT serviceverksted.
15	Tanktrykket overgår trykkbryterens innkoblingstrykk	Motoren vil starte automatisk når tanktrykket synker under innkoblingstrykket av trykkbryteren.
16	Løse elektriske koblinger	Kontakt en DEWALT serviceorganisasjon.
17 Mulig defekt motor Kontakt en D EWALT serviceorganisasjon.
18	Spraymaling på innvendige motordeler	Kontakt en DEWALT serviceorganisasjon. Ikke bruk kompressoren i spraymalingsområdet. Se advarsler om brennbar damp.
19	Pumpen går ikke fordi tanktrykket er over innkoblingstrykk.	Drener tanken til under innkoblingstrykk når pumpen går på.
20	Pumpen går ikke på grunn av sikkerhetsfeil.	Koble bryteren auto av/på fra "Av" til "Auto på".

Feilsøkingskoder

Problem	Kode
Overdrevent lufttanktrykkventil spretter av	1, 2
Luftlekkasjer	3
Luft lekker inn i lufttanken eller i tanksømmene	4
Luft lekker mellom hode og ventilplate	5
Luft lekker fra sikkerhetsventil	6
Kompressoren gir ikke nok luft for å bruke tilbehøret	7, 8, 9, 10, 11, 12
Regulatorknotten har kontinuerlig luftlekkasje	13
Regulatoren vil ikke slå av luftuttaket	13
Motoren går ikke	6, 14, 15, 16, 17, 18, 19, 20

Compressor de ar sem fio 18 V, 10 I DCC1018

Gratulerer!
