Productsoort	Luchtcompressor
Merk	DEWALT
Model	DPC10QTC-QS
Voedingsspanning	230 V / 50 Hz
Motorvermogen	1,75 pk (1,3 kW)
Maximale tankdruk	13,8 bar (200 psi)
Tankinhoud	10 L
Luchtdebiet (verplaatsing)	176 L/min (6,2 cfm)
Luchttoevoer bij 7 bar	82 L/min (2,9 cfm)
Toerental	2450 tpm
Gewicht	18,8 kg
Beschermingsgraad	IP20
Bedrijfscyclus	S3-75% (2,5 min AAN / 7,5 min UIT)
Omgevingstemperatuur bedrijf	0°C tot +35°C
Geluidsniveau (LwA)	97 dB(A)
Veiligheidsklep	Fabrieksafgesteld, niet wijzigen
Drukregelaar	Ja, met manometer
Tank aftappen	Aftapkraan onder de tank
Dagelijks onderhoud	Veiligheidsklep controleren, tank aflaten
Aanbevolen accessoires	DEWALT persluchtgereedschappen
Garantie	Raadpleeg erkend servicecentrum

Veelgestelde vragen - DPC10QTC-QS DEWALT

Hoe start ik de DPC10QTC-QS compressor?

Controleer of de spanning overeenkomt met die op het typeplaatje. Zet de schakelaar op '0', sluit het snoer aan en zet de schakelaar op 'I'. De compressor werkt automatisch.

Hoe tap ik de luchtfles af?

Zorg ervoor dat de compressor uitgeschakeld en losgekoppeld is. Open de aftapkraan onder de tank en kantel de compressor om al het condenswater af te voeren. Sluit de kraan na het aftappen.

Wat te doen als de compressor niet start?

Controleer de voedingsspanning, het verlengsnoer, de schakelaar en de zekering. Als de motor oververhit is, kan de thermische beveiliging zijn geactiveerd: wacht tot deze is afgekoeld en reset dan.

Hoe stel ik de uitgangsdruk in?

Draai de knop van de drukregelaar met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Vergrendel de knop door indien nodig naar beneden te drukken.

Wat is de maximale tankdruk?

De maximale druk is 13,8 bar (200 psi). Overschrijd deze waarde nooit.

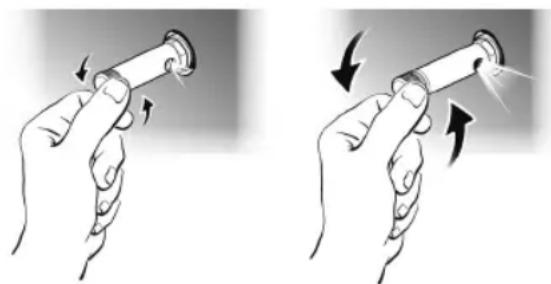

Hoe controleer ik de veiligheidsklep?

Bedien de veiligheidsklep door aan de moer te draaien tot u een luchtfluit hoort, en draai hem dan weer vast. Doe dit regelmatig om een goede werking te garanderen.

Kan ik een verlengsnoer gebruiken met deze compressor?

Ja, gebruik een driedraads verlengsnoer met aarding, geschikt voor het vermogen. Raadpleeg de tabel in de handleiding voor de minimale doorsnede afhankelijk van de lengte.

Hoe reinig ik de compressor?

Gebruik een zachte doek licht bevochtigd met zeepwater om de buitenkant schoon te maken. Gebruik nooit oplosmiddelen. Houd de ventilatieroosters schoon.

Wat te doen bij luchtlekkage bij de aansluitingen?

Breng een zeepwateroplossing aan op de aansluitingen; bellen duiden op een lek. Draai de aansluitingen matig aan. Als het lek aanhoudt, neem dan contact op met een erkend servicecentrum.

Waar vind ik reserveonderdelen?

Gebruik uitsluitend originele DEWALT reserveonderdelen. Neem contact op met uw plaatselijke dealer of een erkend reparatiecentrum.

GEBRUIKSAANWIJZING DPC10QTC-QS DEWALT

Nederlands VEILIGHEIDSHANDLEIDING EN GEBRUIKSAANWIJZING

(vertaald vanuit de originele instructies) 45

Dansk SIKKERHEDS- & BRUGSANVISNING

Lees het instructieboekje

Lees, voordat u de compressor plaatst, in werking stelt of aanpast, aandachtig het instructieboekje.

Bewaar de veiligheidswaarschuwingen en instructies voor toekomstig gebruik! Geef uw Power Tool alleen samen met deze documenten aan iemand anders. U en alle andere gebruikers moeten zichzelf op elk moment kunnen informeren.

De volgende pictogrammen zijn aanwezig op het gereedschap:

RISICO VAN ELEKTRISCHE SCHOK

Waarschuwing: voordat u eender welke handeling uitvoert op de compressor moet u de elektrische stroom op de machine zelf uitschakelen.

RISICO VAN HOGE TEMPERATUREN

Waarschuwing: op de compressor zijn er enkele delen die zeer hoge temperaturen zouden kunnen bereiken. might reach high temperatures.

ONGEWENST STARTGEVAAR

Let op, de compressor kan bij stroomuitval en daaropvolgend stroomherstel automatisch van start gaan.

BARSTGEVAAR:

Als de tank niet goed wordt geleegd, kan dit leiden tot overmatige corrosie, waardoor de luchttank plots kan scheuren of ontploffen.

VERPLICHE BESCHERMING VAN OREN, OGEN EN LUCHTWEGEN

BELANGRIJKE INFORMATIE

Lees aandachtig alle instructies voor de werking, de raadgevingen voor de veiligheid en de waarschuwingen in het instructiehandboek voordat u met de compressor gaat werken of hem gaat onderhouden. Het merendeel van de ongelukken bij gebruik en onderhoud van de compressor is te wijten aan het niet respecteren van de elementaire veiligheidsregels. Als u tijdig de potentieel gevaarlijke situaties identificeert en de aangepaste veiligheidsregels in acht neemt, vermijdt u ongelukken. De fundamentele regels voor de veiligheid worden opgesomd in het deel "VEILIGHEID" van dit instructiehandboek en ook in de delen die gaan over het gebruik en het onderhoud van de compressor. De gevaarlijke situaties die u moet vermijden om alle risico's op ernstige verwondingen of schade aan de machine te voorkomen, zijn aangeduid in het deel "WAARSCHUWINGEN" op de compressor en in het instructiehandboek.

BEWAAR DEZE INSTRUCTIES EN MAAK ZE BESCHIKBAAR VOOR ANDERE GEBRUIKERS VAN DIT GEREEDSCHAP!

BEOOGD GEBRUIK

Dit gereedschap wordt gebruikt voor het genereren van perslucht voor professionele pneumatische spijkergereedschappen en bandenopblaasapparatuur. Zorg er altijd voor dat het gereedschap dat u aansluit een geschikt luchtdrukventiel heeft.

Het apparaat NIET onder natte omstandigheden gebruiken of in de aanwezigheid van brandbare vloeistoffen of gassen.

Het is niet toegestaan om het in de medische en voedingsmiddelensector te gebruiken en het bijvullen van zuurstoftanks is niet toegestaan.

Dit apparaat is een compressor voor professioneel gebruik. Laat kinderen NIET in contact komen met de compressor. Toezicht is vereist wanneer onervaren personen dit gereedschap gebruiken.

Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met een fysieke, zintuiglijke of geestelijke beperking; gebrek aan ervaring, kennis of vaardigheden, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen gelaten worden met dit apparaat.

BETEKENIS VAN DE SIGNAALWOORDEN

⚠ GEVAAR: geeft een potentieel gevaarlijke situatie aan die tot ernstige persoonlijke letsels kan leiden als deze genegeerd wordt.

⚠ WAARSCHUWING: duidt op een potentieel gevaarlijke situatie die, als ze genegeerd wordt, ernstige schade kan veroorzaken.

⚠️ VOORZICHTIGHEID: geeft een gevaarlijke situatie die tot matige persoonlijke letsels kan leiden als deze genegeerd wordt.

OPMERKING: benadrukt essentiële informatie.

Veiligheidsvoorschriften

BELANGRIJKE INSTRUCTIES VOOR HET GEBRUIK IN VEILIGHEID VAN DE COMPRESSOR.

⚠ WAARSCHUWING: HET ONAANGEPASTE OF GEVAARLIJKE GEBRUIKVAN DEZE COMPRESSOR KUNNEN FYSIEKE VERWONDINGEN OF OVERLIJDEN VEROORZAKEN BIJ DE GEBRUIKER. OM DEZE RISICO'S TE VERMIJDEN, VRAGEN WIJ U AANDACHTIG DE VOLGENDE FUNDAMENTELE VEILIGHEIDSINSTRUCTIES TE VOLGEN.

NEDERLANDS

LEES ALLE INSTRUCTIES

1. RAAK DE BEWEGENDE DELEN NOOIT AAN Breng nooit uw handen, vingers of andere lichaamsdelen dichtbij de bewegende delen van de compressor.

2. GEBRUIK DE COMPRESSOR NOOIT ZONDER DAT DE BESCHERMINGEN GEMONTEERD ZIJN Gebruik nooit deze compressor zonder dat alle beschermingen perfect op de juiste plaats gemonteerd zijn en correct functioneren. Als het vooronderhoud of werking nodig is deze beschermingen te verwijderen, moet u zich ervan vergewissen, alvorens de compressor opnieuw te gebruiken, dat de beschermingen goed vastzitten op hun originele plaats.

3. DRAAG ALTIJD EEN BESCHERMINGSBRIL Draag altijd een beschermingsbril of gelijkwaardige beschermingen voor de ogen. Richt de samengeperste lucht op geen enkel deel van uw eigen lichaam of dat van een ander.

Vermijd toevallige aanrakingen van het lichaam met de geaarde delen van de compressor zoals buizen, radiatoren, stukken of uiteinden van de koeling. Gebruik de compressor nooit in aanwezigheid van water of in een vochtige omgeving.

5. ONTKOPPEL DE COMPRESSOR VAN HET STOPCONTACT WANNEER U HEM NIET GEBRUIKT

Ontkoppel altijd de compressor van de elektrische bron en maak de tank volledig drukvrij voordat u eender welk werk, inspectie, onderhoud, schoonmaak vervanging of controle van elk deel uitvoert.

1. VERMIJD ONVOORZIEN OPSTARTEN Transporteer de compressor niet terwijl hij verbonden is met de elektrische bron of wanneer de tank onder druk staat. Zorg ervoor dat de aan/uit-schakelaar in de stand 'OFF' voordat u de compressor op de elektrische bron aansluit.

7. BERG DE COMPRESSOR OP AANGEPASTE MANIER

OP Als de compressor niet gebruikt wordt, moet u hem in een droge plaats zetten. Uit de buurt van kinderen houden. Doe de opslagplaats op slot.

1. HOUD DE WERKPLAATS SCHOON Rommelige werkplaatsen zijn een uitnodiging voor verwondingen. Maak de zone eventueel vrij van onnodig gereedschap, puin, meubels etc...

2. HOUD UIT DE BUURT VAN KINDEREN Vermijd dat kinderen of eender welke andere persoon in contact komt met de voedingskabel van de compressor. Alle niet geautoriseerde personen moeten op een veilige afstand van de werkplaats gehouden worden.

3. WERKKLEDIJ Draag geen volumineuze kledij of juwelen, deze zouden gevangen kunnen worden door de bewegende delen. Draag bij lang haar een kap die het haar bedekt.

11. MAAK GEEN MISBRUIK VAN DE VOEDINGSKABEL

Maak de stekker nooit los door aan de voedingskabel te trekken. Houd de kabel uit de buurt van warmte, olie en van snijdende oppervlakken.

12. ONDERHOUD DE COMPRESSOR MET ZORG

Controleer de voedingskabels regelmatig. Als ze beschadigd zijn, moeten ze hersteld of vervangen worden door een geautoriseerde assistentiedienst. Controleer de verlengsnoeren regelmatig en vervang ze indien ze beschadigd zijn.

GEBRUIK BUITEN Als de compressor buiten gebruikt wordt, mag u enkel elektrische verlengsnoeren gebruiken die geschikt zijn voor gebruik buiten en daarvoor gemerkt zijn.

1. OPGELET Let op wat u doet. Gebruik uw gezond verstand. Gebruik de compressor niet als u moe bent. De compressor mag nooit gebruikt worden als u onder invloed bent van alcohol, drugs of medicijnen die slaperigheid kunnen veroorzaken.

15. CONTROLEER DEFECTE DELEN EN LUCHTVERLIES

Voordat u de compressor opnieuw gebruikt, moet u de beschermer en andere delen grondig controleren op beschadiging zodat u zeker weet dat ze juist zullen functioneren zoals voorzien. Controleer de uitlijning van de bewegende delen, banden van bewegende delen, breuken van delen, montages, lekkages en elk ander deel dat de werking kan beïnvloeden. Een bescherming of ander beschadigd deel moet correct hersteld of vervangen worden door een geautoriseerde assistentiedienst of zoals aangeduid in dit instructieboekje. Laat een geautoriseerde assistentiedienst defecte drukschakelaren verwisselen. Gebruik de compressor niet als de u de drukregelaar niet in- en uit kunt schakelen. Probeer een lekkende of beschadigde luchttank nooit te repareren. Laat de tank onmiddellijk vervangen in een bevoegd servicecentrum.

16. GEBRUIK DE COMPRESSOR ALLEEN VOOR DE TOEPASSINGEN GESPECIFICEERD IN HET VOLGENDE INSTRUCTIEHANDBOEK Gebruik de compressor nooit

voor toepassingen die niet worden gespecificeerd in het instructiehandboek. Gebruik de perslucht nooit voor ademhaling of respiratie. Ga nooit op de compressor staan.

1. GEBRUIK DE COMPRESSOR CORRECT Laat de compressor werken volgens de instructies van dit handboek. Laat de compressor nooit door kinderen of niet geautoriseerde personen, die niet vertrouwd zijn met de werking ervan, gebruiken.

2. CONTROLEER OF ELKE SCHROEF, BOUT EN DEKSEL STEVIG VASTGEZET IS Controleer of elke schroef, bout en plaatje stevig vastgezet is. Controleer regelmatig of ze goed aangedraaid zijn.

3. HOUD HET OPZUIGROOSTER SCHOON Houd het ventilatierooster van de motor schoon zodat lucht kan vrij stromen. Controleer deze rooster regelmatig om de opeenhoping van stof te voorkomen.

4. LAAT DE COMPRESSOR WERKEN OP NOMINALE SPANNING Laat de compressor werken op de spanning aangeduid op het gegevensplaatje. Als de compressor gebruikt wordt op een spanning hoger dan de nominale, zal de motor uitzonderlijk snel draaien waardoor de eenheid kan beschadigen en de motor kan verbranden.

5. GEBRUIK DE COMPRESSOR NOOIT ALS HIJ DEFECT IS OF ONGEWOON WERKT Als de compressor ongewoon lijkt te werken, bij het werken vreemde geluiden maakt of defect lijkt, moet hij onmiddellijk stilgezet worden en neemt u contact op voor reparatie met een geautoriseerde assistentiedienst.

6. MAAK PLASTIC ONDERDELEN NIET SCHOON MET OPLOSMIDDELEN Oplosmiddelen als gasoline, verdunner, benzine, carbon tetrachloride en alcohol kunnen plastic onderdelen beschadigen en breken. Maak plastic onderdelen niet schoon met zulke oplosmiddelen. Maak ze schoon met een zachte doek die lichtjes is gedompeld in zeepwater. Maak ze daarna goed droog.

23. GEBRUIK ENKEL ORIGINELE VERVANGSTUKKEN

Het gebruik van niet originele vervangstukken doet de garantie vervallen en veroorzaakt een slechte werking van de compressor. De originele vervangstukken zijn beschikbaar bij uw dealer.

1. VERANDER DE COMPRESSOR NIET Verander de compressor niet. Raadpleeg een geautoriseerde assistentiedienst voor alle herstellingen. Een niet geautoriseerde verandering kan de prestaties van de compressor verminderen, maar kan ook de oorzaak zijn van ernstige ongelukken voor de personen die niet de nodige kennis en technische ervaring bezitten om de veranderingen uit te voeren. Niet-geautoriseerde wijzigingen kunnen het risico op letsels voor de gebruiker of schade aan eigendom verhogen.

2. ZET DE SCHAKELAAR UIT WANNEER DE COMPRESSOR NIET WORDT GEBRUIKT Zet de schakelaar UIT wanneer de compressor niet wordt gebruikt, trek de stekker uit het stopcontact en open de afvoerkraan zodat de perslucht uit de luchttank kan ontsnappen.

3. RAAK DE WARME DELEN VAN DE COMPRESSOR NOOIT AAN Om brandwonden te vermijden, mag u de buizen, koppen, de fles en de motoren niet aanraken.

4. RICHT DE LUCHTSTRAAL NIET RECHTSTREEKS OP HET LICHAAM Om risico's te vermijden mag u nooit de luchtstraal op personen of dieren richten.

5. LAAT DE TANK DAGELIJKS OF NA ELK GEBRUIK LEEGLOPEN. Open de afvoerklep en kantel de

compressor om het water er volledig uit te laten lopen. Als de tank niet goed wordt geleegd, kan dit leiden tot overmatige corrosie, waardoor de luchttank plots kan scheuren of ontploffen.

1. ZET DE COMPRESSOR NIET STIL DOOR AAN DE VOEDINGSKABEL TE TREKKEN Gebruik de aan/uit-schakelaar.

2. GEBRUIK ALLEEN AANBEVOLEN LUCHTBEHANDELINGSONDERDELEN DIE GESCHIKT ZIJN VOOR DRUK DIE NIET MINDER IS DAN 200 PSI (13.8 BAR). Risico op barsten. Gebruik alleen aanbevolen luchtbehandelingsonderdelen die geschikt zijn voor druk die niet minder is dan 200 PSI (13.8 bar).

3. DRAAG GESCHIKTE OOR- EN HOOFDBESCHERMING Geschikte beschermende kleding moet gedragen worden tijdens het gebruik van de compressor en het aangesloten gereedschap of accessoire. Raadpleeg de gereedschaps- / accessoirehandleiding en volg alle veiligheidseisen.

4. HOUD REKENING MET OMGEVINGSFACTOREN Laat de compressor nooit in de regen staan. Gebruik de compressor nooit in vochtige of natte omstandigheden. Zorg voor een goede verlichting. Gebruik de compressor nooit in de nabijheid van ontvlambare vloeistoffen of gassen.

5. GEBRUIK NIET IN OMGEVING MET EXPLOSIEGEVAAR, ZOALS IN DE BUURT VAN BRANDBARE VLOEISTOFFEN, GASSEN OF STOF.

Compressoren kunnen vonken maken die ervoor kunnen zorgen dat stof of dampen ontbranden.

VERVANGSTUKKEN

Gebruik voor de herstellingen enkel originele vervangstukken. De herstellingen mogen enkel uitgevoerd worden door een geautoriseerde assistentiedienst.

VERLENGSNOER

Gebruik enkel drieverlengsnoeren met drietandige geaarde plugs en driepolige stopcontacten die de plug van de compressor accepteren. Vervang of repareer een beschadigd snoer. Zorg ervoor dat uw verlengsnoer zich in goede staat bevindt. Als u een verlengkabel gebruikt, moet u zich ervan vergewissen dat deze zwaar genoeg is om de stroom geabsorbeerd door het product dat u zal verbinden te dragen. Een te dun verlengsnoer kan spanningsverlagingen veroorzaken en zodoende een verlies van kracht en een overdreven verhitting van het apparaat. De tabel toont de juiste afmeting die u moet gebruiken afhankelijk van de snoerlengte en het typeplaatje van het aantal ampères. Als u twijfelt, moet u een grotere maat nemen. Hoe kleiner de afmeting, hoe zwaarder het snoer.

Wanneer u werkt met elektrisch gereedschap in open lucht, moet u steeds een verlengsnoer gebruiken die

NEDERLANDS

daarvoor geschikt is. Het gebruik van een snoer dat geschikt is voor open lucht reduceert het risico op elektrische schokken.

DOORSNEDE GELDIG VOOR DE MAXIMUM LENGTE VAN 20 M EENFASE

Vermogen / pk	Vermogen / kW	220/230V ^2	mm	110/120V mm ^2
0.75-1	0.65-0.7	1.5		2.5
1.5	1.1	2.5	4
2	1.5		2.5	4-6
2.5-3	1.8-2.2	4		-

⚠ WAARSCHUWING Vermijd alle risico's op elektrische ontladingen. Gebruik de compressor nooit met een beschadigde of rafelige elektrische kabel of verlengsnoer. Controleer de elektrische kabels regelmatig. Gebruik de compressor nooit in of dichtbij water of in de nabijheid van een gevaarlijke omgeving waar elektrische ontladingen kunnen voorkomen.

VEILIGHEIDSKLEP

Deze compressor is uitgerust met een veiligheidsklep die ingesteld is om overdruk van de luchttanks te vermijden. Deze klep is op voorhand ingesteld door de fabriek en werkt enkel als de tank dit drukniveau bereikt.

⚠ WAARSCHUWING: PROBEER DEZE BEVEILIGING NIET AAN TE PASSEN OF TE VERWIJDEREN. AANPASSINGEN AAN DEZE KLEP KAN ERNSTIG LETSEL VEROORZAKEN.Indien dit onderdeel een service- of onderhoudsbeurt nodig heeft, ga dan naar een geautoriseerd DEWALT Servicecentrum.

Hulpstukken en accessoires:

Van ieder hulpstuk of accessoire dat gebruikt wordt met deze compressor, dient de maximaal toelaatbare aanbevolen druk duidelijk te zijn aangegeven op het product zelf of in zijn gebruiksaanwijzing. Het overschrijden van de maximale druk van deze hulpstukken (inclusief, maar niet beperkt tot: pneumatisch gereedschap, pneumatische accessoires, spuitpistolen, luchtslangen, luchtslangaansluitingen, banden en andere opblaasbare producten) kan het wegvliegen of ontploffing veroorzaken met ernstig letsel als gevolg.

- Overschrijd nooit de door de fabrikant maximaal toelaatbare aanbevolen druk van de hulpstukken of accessoire die u gebruikt met deze compressor.

INSCHAKELFACTOR:

Voor een lange levensduur van uw DEWALT luchtcompressor, dient u deze nooit meer te gebruiken dan de inschakelfactor die op het technische gegevensplaatje staat vermeld en in de tabel met technische gegevens.

Om oververhitting van de elektromotor te voorkomen, is deze compressor ontworpen voor periodiek gebruik zoals aangegeven op de technische gegevensplaat (bijvoorbeeld S3-25 betekent 2,5 minuut AAN, 7,5 minuten UIT).

BEWAAR DEZE GEBRUIKS- EN ONDERHOUDSINSTRUCTIES EN STEL ZE TER BESCHIKKING AAN DE PERSONEN DIE DIT APPARAAT WILLEN GEBRUIKEN!

GEBRUIK EN ONDERHOUD

OPMERKING: De informatie die u in dit instructiehandboek vindt, werd geschreven om de bediener bij te staan tijdens het veilige gebruik en de onderhoudsbehandelingen van de compressor. Sommige illustraties van dit instructiehandboek tonen enkele details of bijlagen die kunnen verschillen van die van uw compressor.

INSTALLATIE

Pak de compressor uit, vergewis u ervan dat hij zich in prima staat verkeert, en controleer of hij geen schade heeft geleden tijdens het transport.

Zet de compressor op een vlak oppervlak met ten hoogste een helling van 10°, in een goed geventileerde ruimte, beschermd tegen weersinvloeden en niet op een plaats waar explosiegevaar bestaat.

Als het oppervlak helt en glad is, moet u erop letten dat de compressor zich niet verplaatst wanneer deze in werking is, anders moet u de wielen blokkeren met twee wiggen. Als het oppervlak een legplank is of een schap van een boekenkast, moet u ervoor zorgen dat deze niet kan vallen door ze op de juiste manier vast te zetten.

Voor een goede ventilatie en een doeltreffende koeling is het belangrijk dat de compressor ten minste 100 cm van een muur is verwijderd. Compressoren die gemonteerd zijn op de tank met vaste steunen, mogen niet vast aan de grond gehecht worden. In dit geval raden wij de montage van 4 antivibratie steunen aan. Controleer of de tanks zijn leeggelopen en vrij van vocht of vuil zijn.

ELEKTRISCHE VERBINDING

VERBINDING

Gebruik het snoer niet op een verkeerde manier. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, voort te slepen of uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.

Beschadigde of verstrengelde snoeren verhogen het risico op elektrische schokken.

Enkelwerkende compressors worden geleverd met een elektrisch snoer en een tweepolige stekker met aarding.

De compressor moet worden aangesloten op een geaard stopcontact.

BELANGRIJK: gebruik nooit het geaard stopcontact in plaats van de neutrale draad. De aarding moet in overeenstemming zijn met de veiligheidsnormen (EN 60204). De stekker van de voedingskabel mag niet worden gebruikt als een schakelaar, maar moet gebruikt worden in een stopcontact uitgerust met een geschikte gedifferentieerde schakelaar (thermische onderbreker).

⚠ GEVAAR: RISICO OP ELEKTRISCHE SCHOKKEN. VERKEERDE AARDING KAN RESULTEREN IN ELEKTRISCHE SCHOKKEN.

Verander de voorziene stekker niet. Als de stekker niet past in het beschikbare stopcontact, moet een passend stopcontact geïnstalleerd worden door een erkend elektricien.

Reparaties aan het snoer of stekker moeten worden uitgevoerd door een erkend elektricien.

VOORBEREIDING VOOR GEBRUIK

CONTROLELIJST VÓÓR HET VAN START GAAN

1. Zorg ervoor dat de Aan/Uit-schakelaar (6) op UIT staat.
2. Steek de voedingskabel in het juiste stopcontact. Zie Elektrische verbinding (boven).
3. Zorg ervoor dat de luchttank leeg is, zie Luchttank legen onder Onderhoud.
4. Zorg ervoor dat de afvoerklep (2) gesloten is.
5. Zorg ervoor dat de veiligheidsklep (9) correct werkt, zie Veiligheidsklep controleren onder Onderhoud.
6. Draai de regelknop (4) linksom totdat het volledig gesloten is. Zorg ervoor dat de gereguleerde manometer 0 bar (0 psi) weergeeft.
7. Koppel slang en hulpstuks vast.

⚠ WAARSCHUWING: risico op onveilige werking. Houd de slang stevig vast in de hand bij het installeren of loskoppelen van de slang om slaan te voorkomen.

1. Zorg ervoor dat alle behuizing en etiketten op hun plaats zitten, leesbaar zijn (etiketten) en stevig vastzitten Gebruik de compressor niet totdat alle onderdelen zijn gecontroleerd.

⚠ WAARSCHUWING: risico op barsten. Teveel luchtdruk veroorzaakt een gevaarlijk risico op barsten. Controleer de maximale druk voor gereedschap en hulpstuks op luchtdruk, opgelegd door de producent. De afvoerdruk van de regelaar mag het maximale drukniveau nooit overschrijden.

INITIËLE SET-UP

⚠ WAARSCHUWING: gebruik deze eenheid niet totdat u de gebruiksaanwijzing betreffende veiligheid, werking en onderhoud heeft gelezen en begrepen.

BEGINNEN

Controleer of de netspanning overeenstemt met die op het elektrische gegevensplaatje - het toegestane tolerantieverschil bedraagt + / -5%. Draai of druk naar de "0"-positie. Steek de stekker in het stopcontact en start de compressor door de aan/uit-schakelaar in de stand 'I' te zetten.

De werking van de compressor is volledig automatisch, gecontroleerd door de drukregelaar die hem stilzet als de druk in de tank de maximum waarde bereikt en hem terug doet opstarten als de druk naar de minimum waarde zakt. Het drukverschil tussen maximum en minimum waardes is meestal ongeveer 2.4 bar (35psi). Bijvoorbeeld: de compressor stopt als hij ongeveer 13.8 bar bereikt (200 psi - maximum werkingsdruk) en start automatisch opnieuw op als de druk binnen de tank naar 11.4 bar (165 psi) daalt. Laat de compressor, nadat u hem heeft verbonden met de stroomdraad, tot maximum druk en controleer precies hoe de machine functioneert.

⚠ WAARSCHUWING: De kop/fles/overbrengingsbuis groep kan hoge temperaturen bereiken. Let op als u in de nabijheid van deze onderdelen werkt, en raak ze niet aan om brandwonden te vermijden.

BELANGRIJK

De elektrocompressoren moeten worden aangesloten op een stopcontact dat is beschermd door een geschikte differentiële schakelaar (thermische stroomonderbreker). De motor is uitgerust met een overbelastingsbeveiliging in de wikkeling. Hierdoor stopt de compressor

ONDERHOUDSSCHEMA
Procedure Dagelijks Wekelijks
Controleren veiligheidsklep	X
Luchttank legen	X
Controleren op ongewone geluiden/vibraties	X
Controleren op luchtlekkage*	X
Reinigen exterieur van de compressor		X
* Breng een oplossing van water en zeep aan rond de bouten om te controleren op luchtlekkage. Controleer op vorming van luchtbelletjes terwijl de compressor de druk opvoert en nadat de druk stopt.

NEDERLANDS

wanneer de temperatuur van de motor te hoog oploopt. Wanneer de thermische overbelastingsbeveiliging wordt geactiveerd, plaatst u de schakelaar in de stand 'Uit' (0). Haal de stekker van de compressor uit het stopcontact totdat deze volledig is afgekoeld. Wanneer de compressor is afgekoeld, steekt u de stekker weer in het stopcontact en zet u de schakelaar op 'Aan' (1). De compressor zou nu normaal moeten starten. Is dat niet het geval, neem dan onmiddellijk contact op met uw dichtstbijzijnde servicecentrum.

Het is niet nodig steeds de maximale werkdruk te gebruiken. Meestal heeft het pneumatische gereedschap zelfs minder druk nodig. Bij de compressoren voorzien van een drukreductiemachine is het nodig de werkingsdruk goed af te stellen.

Stel de juiste druk in door de hendel met de klok mee te draaien om de druk te verhogen en tegen de klok in om de druk te verlagen. Als de optimale druk bereikt is, zet u de hendel vast door hem naar beneden te drukken. Bij de drukreductiemachines geleverd zonder manometer is de ijkingsdruk zichtbaar op de gegradeerde schaal op het lichaam van de reductiemachine zelf.

OPMERKING: Sommige drukverlagers zijn niet voorzien van een "push to lock", zodat u alleen aan de knop hoeft te draaien om de druk af te stellen.

DE COMPRESSOR STOPPEN

1. Zet de schakelaar in de stand '0' (afhankelijk van het soort schakelaar op de compressor). Schakel de compressor NIET uit door het stopcontact uit te schakelen of de stekker uit het stopcontact te halen.
2. Draai de regelknop (4) linksom totdat het volledig gesloten is. Zorg ervoor dat de gereguleerde manometer 0 bar 0 bar (0 psi) weergeeft.
3. Verwijder slang en hulpstuk.
4. Leeg de luchttank, zie Luchttank legen onder Onderhoud. Zorg ervoor dat de manometer van de luchttank 0 bar (0 psi) weergeeft.

OVERBELASTINGSBEVEILIGING IN DE MOTOR

De motor bevat een thermische overbelastingsbeveiliging. Wanneer de motor om welke reden dan ook oververhit wordt, zal de overbelastingsbeveiliging de motor uitschakelen. De motor moet dan eerst afkoelen voordat deze opnieuw wordt gestart. Dit doet u als volgt:

1. Zet de aan/uit-schakelaar (6) op Uit en trek de stekker uit.
2. Laat de motor afkoelen.

3. Sluit de stroomkabel aan op het juiste vak van het vertakt circuit.

4. Zet de aan/uit-schakelaar op Aan.

Onderhoud

⚠ WAARSCHUWING: Om risico op letsel te verminderen, schakelt u de compressor uit, trekt u de stekker uit en verwijdert u de perslucht uit de luchttank (controleer of luchtdruk 0 bar (0 psi) is) voordat u accessoires installeert en verwijdert of de installatie aanpast of wijzigt.

Onvoorzien starten kan letsel veroorzaken.

De volgende procedures moeten worden gevolgd bij het onderhoud of de service aan de luchtcompressor.

OPMERKING: laat de compressor afkoelen voordat u begint aan het onderhoud.

OPMERKING: alle persluchtsystemen bevatten onderhoudsonderdelen (bijv. olie, filters, afscheiders) die periodiek worden vervangen. Deze gebruikte onderdelen kunnen stoffen bevatten die gereguleerd zijn en weggeworpen moeten worden in overeenstemming met de plaatselijke, provinciale en federale wetten en regels.

OPMERKING: neem kennis van de posities en plaats van de onderdelen bij het demonteren om de montage gemakkelijker te maken.

OPMERKING: Elke onderhoudsbeurt die niet in dit onderdeel is opgenomen moet worden uitgevoerd door een DEWALT-fabriek servicecentrum of een door DEWALT geautoriseerd servicecentrum.

LUCHTTANK LEGEN

OPMERKING: Alle persluchtsystemen genereren condensaat dat zich in elk aftappunt (bijv. tanks, filter, nakoelers, drogers) ophoopt. Dit condensaat bevat smeerolie en/ of stoffen die gereguleerd kunnen worden en afgevoerd moeten worden volgens de geldende voorschriften.

Het condenswater in de tank moet dagelijks worden afgevoerd door de aftapkraan te openen (2) onder de tank. Pas op indien er perslucht in de cilinder aanwezig is, aangezien water in dit geval met aanzienlijke kracht kan wegstromen.

1. Controleer of de compressor op "Uit" staat.
2. Houd het handvat vast, kantel de compressor in de richting van de afvoerklep zodat het onderaan de tank is gepositioneerd.
3. Draai de afvoerklep open.
4. Kantel de compressor totdat alle vocht is verdwenen.

CONTROLEREN VEILIGHEIDSKLEP (9)

⚠ WAARSCHUWING: hete oppervlakken. Risico op brandwonden. Afvoerbuis, nakoeler, pompkop en de omliggende onderdelen zijn zeer heet, niet aanraken. Laat de compressor afkoelen voor het onderhoud.

⚠ WAARSCHUWING: risico op barsten. Als de veiligheidsklep niet goed werkt, kan er overdruk ontstaan, waardoor de luchttank kan scheuren of exploderen.

De veiligheidsklep is afgesteld op de hoogst toegestane druk van het drukvat. Het is verboden om de veiligheidsklep af te stellen. Bedien de veiligheidsklep van tijd tot tijd om ervoor te zorgen dat deze werkt wanneer dat nodig is.

Draai de moer totdat u de perslucht hoort ontsnappen. Draai het vervolgens weer vast. Houd de veiligheidsklep en de omgeving altijd schoon en vrij van obstakels.

Kan afhangen van een slechte sluiting van een verbinding, controleer alle verbindingen door ze nat te maken met water en zeep.

De compressor start niet

Als de compressor moeilijkheden heeft om te starten, controleer dan het volgende:

• of de spanning op het net overeenkomt met die op het plaatje met gegevens
• of er geen elektrische verlengsnoeren worden gebruikt met een foute doorsnede of lengte.
• of de werkingsomgeving niet te koud is (onder 0°C).
• loopt er stroom door de elektriciteitskabel?
• is er een correcte aansluiting op het stopcontact?
• zijn de thermische stroomonderbreking en zekeringen in goede staat?

Compressor stopt niet

- Indien de compressor niet stopt wanneer de maximale druk is bereikt, treedt de veiligheidsklep in werking. Een compressor met een defecte veiligheidsklep mag NOOIT gebruikt worden - neem onmiddellijk contact op met uw dichtstbijzijnde servicecentrum.

OPGELET

• Vermijd zeker dat eender welke verbinding met de tank onder druk wordt losgeschroefd.

• Controleer altijd of de tank ontladen is.

• Het is verboden gaten en lassen te maken of moedwillig de tank van de samengeperste lucht te vervormen.

• Voer geen handelingen op de compressor uit zonder dat u eerst de stekker uit het stopcontact hebt getrokken.
• Temperatuur in werkingsomgeving: 0C + 35°C.
• Richt geen waterstralen of stralen van ontvlambare vloeistoffen op de compressor.
• Zet geen ontvlambare voorwerpen in de buurt van de compressor.
• Zet tijdens de stilstanden in het gebruik de drukregelaar in stand "0" ("OFF").
• Richt nooit de luchtstraal op personen of dieren.
• Transporteer de compressor niet met de tank onder druk. Let op want enkele delen van de compressor zoals kop en doorvoerbuizen kunnen hoge temperaturen bereiken. Raak deze onderdelen niet aan om brandwonden te vermijden.
• Transporteer de compressor door hem op te heffen of te trekken door gebruik te maken van de speciale grepen of handvaten.
• Houd kinderen en dieren ver van de werkingszone van de machine.
• Wanneer de compressor wordt gebruikt om te verven: a) Werk niet in gesloten ruimten of in de buurt van open vuur. b) Zorg ervoor dat er voldoende uitwisseling van lucht is op de werkplek. c) Bescherm uw neus en mond met een geschikt masker. Raadpleeg de gereedschaps-/accessoirehandleiding en volg alle veiligheidseisen.
• Als u de compressor gebruikt om te schilderen: a) Werk niet in gesloten omgevingen of in de nabijheid van open vlammen. b) Vergewis u ervan dat de omgeving waar gewerkt wordt een aangepaste luchtverversing heeft. c) Bescherm neus en mond met een aangepast masker.
• Als de elektrische kabel of de stekker beschadigd zijn, mag u de compressor niet gebruiken en moet u zich tot een geautoriseerde assistentiedienst wenden voor de vervanging ervan met een origineel onderdeel.
• Als de compressor op een boekenrek of een oppervlak hoger dan de vloer geplaatst wordt, moet hij vastgezet worden om te vermijden dat hij valt tijdens de werking.
• Steek geen voorwerpen en handen binnenin de beschermingsroosters om fysieke schade en schade aan de compressor te voorkomen.
• Gebruik de compressor niet als stomp voorwerp tegenover personen, dingen of dieren om zware schade te vermijden.
• Als de compressor niet meer gebruikt wordt, moet u altijd de stekker uit het stopcontact trekken.

NEDERLANDS

NUTTIGE RAADGEVINGEN VOOR EEN GOEDE WERKING

- Voor een goede werking van de machine met een volledige voortdurende lading bij maximum werkingsdruk, moet u zich ervan vergewissen dat de temperatuur van de werkingsomgeving in gesloten omgeving niet hoger is dan +25°C.

DEZE COMPRESSORS ZIJN ONTWORPEN VOOR PERIODIEK GEBRUIK. GEBRUIK DEZE MODELLEN ALLEEN VOOR TOEPASSINGEN WAAR HET GEBRUIK NIET GROTER ZAL ZIJN DAN 50% VAN DE TAAK TIJDENS EEN UUR.

OSPLAG VAN DE VERPAKTE EN ONVERPAKTE COMPRESSOR

Zolang de compressor nog is verpakt, moet hij worden opgeslagen op een droge plaats bij een temperatuur tussen +5°C en +45°C. Voorkom daarbij dat de compressor wordt blootgesteld aan weersinvloeden. Zolang de compressor niet wordt gebruikt nadat hij is uitgepakt, bijvoorbeeld in afwachting van de ingebruikneming of vanwege een onderbreking in de productie, moet u hem beschermen met doeken, om te voorkomen dat stof op de mechanismes terechtkomt. Indien de compressor langere tijd niet wordt gebruikt, moet de olie worden ververst en de werking worden gecontroleerd.

DE COMPRESSOR VERVOEREN

Zorg er bij het transporteren van de compressor in een voertuig, aanhanger etc. voor dat de luchttank wordt geleegd en dat de unit is vastgezet en op een vlak horizontaal oppervlak wordt geplaatst. Wees voorzichtig tijdens het rijden om te voorkomen dat het apparaat in het voertuig kantelt. Als het apparaat wordt gekanteld, kan er schade aan het apparaat of de omliggende items ontstaan.

HIJSEN VAN DE DPC17PS

Gebruik altijd twee personen bij het optillen en tillen aan de aanbevolen handgrepen van het hefpunt (5A en 5B).

DE DPC17PS VERPLAATSEN

1. Pak de hendel (5A) vast om de compressor te ondersteunen.
2. Trek aan de hendel (5C) totdat deze volledig is uitgeschoven (vergrendelstand). WAARSCHUWING: Risico op onveilige werking. Zorg ervoor dat u stevig staat en wees voorzichtig wanneer u de compressor rolt, zodat de unit niet kantelt of evenwichtsverlies veroorzaakt.
3. Om te rijden rolt u de compressor op de banden met behulp van de hendel (5C), zoals hierboven weergegeven.

Sla de compressor verticaal of horizontaal op.

Zorg ervoor dat u steeds pneumatische buizen gebruik voor samengeperste lucht die gekenmerkt zijn door een maximum druk aangepast aan die van de compressor. Probeer de buis niet te herstellen als ze beschadigd is.

WIJ BEHOUDEN HET RECHT EENDER WELKE VERANDERING AAN TE BRENGEN, ZONDER VOORAFGAAND BERICHT, WAAR NODIG.

REINIGEN

⚠ WAARSCHUWING: blaas telkens u vuil en stof ziet in en rond de ventilatieroosters de hoofdbehuizing uit met droge lucht. Gebruik oogbescherming tijdens het uitvoeren hiervan.
⚠ WAARSCHUWING: gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen delen van het gereedschap. Deze chemicaliën kunnen de gebruikte materialen van deze onderdelen verzwakken. Gebruik enkel een vochtige doek met water en milde zeep. Nooit enige vloeistof in het apparaat komen; nooit onderdompelen

⚠ WAARSCHUWING: aangezien hulpstukken die niet worden aangeboden door DEWALT niet getest zijn met dit product, kan het gebruik van dergelijke hulpstukken op dit apparaat gevaarlijk zijn. Om het risico op letsel te verminderen, is het aanbevolen om alleen DEWALT-hulpstukken te gebruiken met dit product.

MILIEUBESCHERMING

Aparte omhaling. Dit product mag niet worden weggegooid bij het normale huishoudelijke afval.

Mocht het zijn dat u op een dag uw DEWALT-product moet vervangen, of als het product niet meer bruikbaar is, gooi het dan niet weg met het huishoudelijk afval. Zorg ervoor dat dit product apart opgehaald wordt.

Aparte omhaling van gebruikte producten en verpakkingen zorgt ervoor dat de materialen gerecycled en opnieuw gebruikt worden.

Hergebruik van gerecyclede materialen voorkomt milieuvervulling en vermindert de vraag naar grondstoffen.

Lokale voorschriften kunnen voorzien in aparte omhaling van elektrische huishoudproducten op gemeentelijk afvalsites of door de verkoper wanneer u een nieuw product koopt.

DEWALT voorziet inzameling en recycling van DEWALT-producten wanneer ze het einde van hun levensduur hebben bereikt. Om gebruik te maken van deze dienst dient u uw product naar een geautoriseerde hersteller te brengen die het product namens ons zal inzamelen.

U kunt de locatie van uw dichtstbijzijnde geautoriseerde hersteller opvragen door contact op te nemen met uw plaatselijke DEWALT-kantoor op het in deze handleiding aangegeven adres. U kunt ook een lijst van geautoriseerde DEWALT-herstellers en volledige details van onze naverkoop-service en contacten vinden op het internet via: www.2helpU.com.

NEDERLANDS

PROBLEEMOPLOSSEN

Deze sectie bevat een lijst met de meest voorkomende storingen, hun oorzaken en corrigerende maatregelen. De bediener of het onderhoudspersoneel kunnen bepaalde corrigerende maatregelen uitvoeren, maar sommige maatregelen kunnen de hulp van een erkende DEWALT-technicus of uw leverancier vergen.

Probleem

Buitensporige tankdruk - veiligheidsklep schiet af 1,2

Luchtlekkage

Luchtlekkage in luchttank of op de lasnaden van de luchttank 4

Luchtlekkage tussen hoofd- en ventielplaat

Luchtlekkage door veiligheidsklep

Kloppend geluid

De druk weergegeven op de gereguleerde manometer daalt wanneer een hulpstuk wordt gebruikt 7

De compressor levert niet genoeg lucht om het hulpstuk te doen werken 8, 9, 10, 11,

12

Drukregelaar verliest voortdurend lucht

Regelaar sluit de luchtafvoer niet af 13

Motor werkt niet

16, 17,18,

20

CODE	MOGELIJKE OORZAAK	MOGELIJKE OPLOSSING
1	Drukschakelaar doet de motor niet afslaan wanneer de compressor het maximale drukniveau bereikt	Zet de Aan/Uit-schakelaar op UIT. Indien het apparaat niet uitschakelt, neem dan contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
2	Uitschakelaar bij hoge druk te hoog ingesteld	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
3	Slangkoppelingen zitten niet stevig genoeg vast	Maak de koppelingen steviger vast waar lucht ontsnapt. Controleer de koppelingen met een oplossing van zeep en water. Maak niet te stevig vast.
4	Defecte luchttank	Luchttank moet vervangen worden. Herstel het lek niet. △ WAARSCHUWING: risico op barsten. Boor, las of verander de luchttank niet of hij zal verzwakken. De luchttank kan scheuren of exploderen.
5	Lekkende afdichtingen	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
6	Defecte veiligheidsklep	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
7	Regelaar is niet correct ingesteld voor het gebruikte hulpstuk	Het is normaal dat er wat drukverlies optreedt wanneer een hulpstuk wordt gebruikt, pas de regelaar aan volgens de instructies in Regelaar onder Kenmerken als het drukverlies buitensporig is. OPMERKING: pas de geregelde druk aan onder stromingscondities terwijl het hulpstuk wordt gebruikt.
8	Langdurig overmatig gebruik van lucht	Verlaag het gebruik van lucht.

Code

3

6

17,18,

NEDERLANDS

CODE	MOGELIJKE OORZAAK MOGELIJKE OPLOSSING
9	Compressor is niet groot genoeg voor het hulpstuk	Controleer de luchtvoorwaarden van het hulpstuk. Als deze hoger is dan de m3/min of druk op de luchtcompressor, is er een grotere compressor nodig om het hulpstuk te bedienen.
10 Gat	in de luchtslang Vervang luchtslang.
11 Terugslagklep ingeperkt		Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
12 Luchtlekkage Maak de koppelingen steviger vast.
13 Regelaar is beschadigd		Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
14	Motoroverbelasting beveiligingsschakelaar is uitgeschakeld	Zie Motoroverbelasting onder Kenmerken.
15	Verlengsnoer heeft verkeerde lengte of maat	Zorg voor een goede draadmaat en snoerlengte Zie Verlengsnoeren onder Installatie.
16	Loszittende elektrische verbinding	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
17	Mogelijk defecte motor of startcondensator	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum.
18	Verfnevel op interne motoronderdelen	Neem contact op met een servicecentrum van een DEWALT-fabriek of een door DEWALT geautoriseerd servicecentrum. Gebruik de compressor niet op de plaats van het verfspuiten. Zie waarschuwing ontvlambare dampen.
19	Zekering gesprongen, stroomonderbreker doorgeslagen	1. Controleer zekeringkast voor gesprongen zekering en vervang indien nodig. Reset stroomonderbreker. Gebruik geen zekering of stroomonderbreker met een hogere rating dan die gespecificeerd voor uw specifieke stroomcircuit.2. Zorg voor een goede zekering. Gebruik alleen een trage zekering.3. Zorg voor een lage spanning en/of het juiste verlengsnoer.4. Koppel de andere elektrische apparaten los van het circuit of bedien de compressor met zijn eigen stroomcircuit.
20	Tankdruk overschrijdt de inschakelingsdruk van de drukschakelaar	Motor start automatisch wanneer de tankdruk onder de inschakelingsdruk van de drukschakelaar is.

NEDERLANDS

Tank armeligen (1)	6.94.10.10.17
Voltage (ac V) 230 230 110 230
Vermogreniek paradenkeracht / KW 1.5 / 1.1.175 / 1.3	2.0 / 1.5.20 / 1.5.25 / 1.8
Vermogen in geburk peardenkeracht / KW 1.5 / 1.1.175 / 1.3.20 / 1.5.185 / 1.4.22 / 1.6
Stroom (A) 5.6.9.7.1 13.5.8
Type pomp Oleverily Oleverily Oleverily
Lawail / meetonzekerheid, LRA / KRA (dB) 97 / 1.5.89 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 15.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.9
Lawail / meetonzekerheid, LRA / KRA (dB) 97 / 1.5.89 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5.97 / 1.5 .8 / 200	77 / 1.5	69 / 1.5	77 / 1.5	75.5 / 1.5	77 / 1.0
Butenste geluid, gegarandeerd, LWA (dB) 97 89 97 97 97
Maximale werkingsturk (bar / psi)	8 / 116	8 / 116	8 / 116	8 / 116	8 / 116
Maximale tanckurk (bar / psi)	8 / 116	13.8 / 200	10 / 145	10 / 145	13.8 / 200
Luchteplasting (l/min / cfm)	170 / 6	176 / 6.2	206 / 7.3	206 / 7.3	292 / 10.2
Luchtelevaring (l/min / cfm) @ 7 bar) 75 / 1.7.82 / 2.9	82 / 2.9.82 / 2.9.130 / 4.6
Luchtlevaring (l/min / cfm) @ 90 PSI)	81 / 2.9.89 / 3.1.89 / 3.1.89 / 3.1.141 / 4.9
Compressorsenheld in l/min (tpm)	3100	2450	3750	3750	1800
Gewicht (Kg)	12.3	18.8	16.8	18	36
Beschermingste	Automatische reset thermsiche beveliaging	Automatische reset thermsiche beveliaging	Automatische reset thermsiche beveliaging	Thermische beveliaging	Thermische beveliaging
Algemeine bescherming van de comptessor	IP20	IP20	IP20	IP20	IP20
Inschakeffactor	S3.25%	S3.75%	S3.15%	S3.15%	S3.50%
