DPC10QTC-QS - Kompresor DEWALT - Bezpłatna instrukcja obsługi

Typ produktu	Kompresor powietrza
Marka	DEWALT
Model	DPC10QTC-QS
Napięcie zasilania	230 V / 50 Hz
Moc silnika	1,75 KM (1,3 kW)
Maksymalne ciśnienie w zbiorniku	13,8 bar (200 psi)
Pojemność zbiornika	10 L
Wydajność powietrza (przemieszczenie)	176 L/min (6,2 cfm)
Dostarczanie powietrza przy 7 bar	82 L/min (2,9 cfm)
Prędkość obrotowa	2450 tr/min
Waga	18,8 kg
Typ ochrony	IP20
Cykl pracy	S3-75% (2,5 min ON / 7,5 min OFF)
Temperatura otoczenia podczas pracy	0°C do +35°C
Poziom hałasu (LwA)	97 dB(A)
Zawór bezpieczeństwa	Ustawiony fabrycznie, nie modyfikować
Regulator ciśnienia	Tak, z manometrem
Spust zbiornika	Zawór spustowy pod zbiornikiem
Codzienna konserwacja	Sprawdzić zawór bezpieczeństwa, opróżnić zbiornik
Zalecane akcesoria	Narzędzia pneumatyczne DEWALT
Gwarancja	Skontaktuj się z autoryzowanym centrum

Często zadawane pytania - DPC10QTC-QS DEWALT

Jak uruchomić kompresor DPC10QTC-QS?

Sprawdź, czy napięcie odpowiada podanemu na tabliczce znamionowej. Ustaw przełącznik w pozycji '0', podłącz przewód, a następnie przełącz na 'I'. Kompresor działa automatycznie.

Jak opróżnić zbiornik powietrza?

Upewnij się, że kompresor jest wyłączony i odłączony od zasilania. Otwórz zawór spustowy znajdujący się pod zbiornikiem i przechyl kompresor, aby usunąć skropliny. Po opróżnieniu zamknij zawór.

Co zrobić, jeśli kompresor nie uruchamia się?

Sprawdź napięcie zasilania, przedłużacz, wyłącznik nadprądowy i bezpiecznik. Jeśli silnik się przegrzał, mógł zadziałać ochronnik termiczny: poczekaj, aż ostygnie, a następnie zresetuj.

Jak ustawić ciśnienie wyjściowe?

Obróć pokrętło regulatora zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, przeciwnie do ruchu wskazówek zegara, aby je zmniejszyć. W razie potrzeby zablokuj pokrętło, naciskając je w dół.

Jakie jest maksymalne ciśnienie w zbiorniku?

Maksymalne ciśnienie wynosi 13,8 bara (200 psi). Nigdy nie przekraczaj tej wartości.

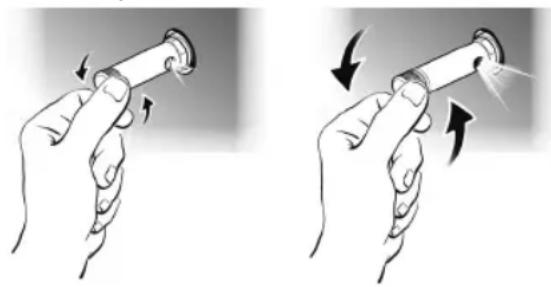

Jak sprawdzić zawór bezpieczeństwa?

Uruchom zawór bezpieczeństwa, obracając jego nakrętkę, aż usłyszysz syk powietrza, a następnie dokręć ponownie. Wykonuj tę czynność regularnie, aby zapewnić prawidłowe działanie.

Czy mogę używać przedłużacza z tym kompresorem?

Tak, używaj przedłużacza trójżyłowego z uziemieniem, dostosowanego do mocy. Sprawdź tabelę w instrukcji dotyczącą minimalnego przekroju w zależności od długości.

Jak czyścić kompresor?

Użyj miękkiej szmatki lekko zwilżonej wodą z mydłem do czyszczenia zewnętrznych części. Nigdy nie używaj rozpuszczalników. Utrzymuj kratki wentylacyjne w czystości.

Co zrobić w przypadku wycieku powietrza na połączeniach?

Nałóż roztwór wody z mydłem na połączenia; pęcherzyki wskazują na wyciek. Dokręć połączenia umiarkowanie. Jeśli wyciek nie ustąpi, skontaktuj się z autoryzowanym centrum.

Gdzie znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych DEWALT. Skontaktuj się z lokalnym dystrybutorem lub autoryzowanym centrum serwisowym.

INSTRUKCJA OBSŁUGI DPC10QTC-QS DEWALT

(tłumaczenie z wersji oryginalnej) 149

Čeština NÁVOD PRO OBSLUHU A BEZPEČNOST

Przeczytaj instrukcję obsługi:

Przed ustawieniem, włączeniem lub regulacją kompresora dokładnie przeczytaj instrukcję obsługi.

Zachowaj ostrzeżenia i instrukcję bezpieczeństwa do wykorzystania w przyszłości! Elektronarzędzie należy przekazywać wyłącznie wraz z niniejszą dokumentacją. Ty i wszyscy inni użytkownicy musicie mieć możliwość uzyskania wymaganych informacji w każdej chwili.

SYMBOLE NA NARZĘDZIU

Na narzędziu znajdują się następujące symbole:

NIEBEZPIECZEŃSTWO PORAŻENIA PRADEM:

UWAGA: przed podjęciem jakichkolwiek czynności dotyczących kompresora należy odłączyć zasilanie.

NIEBEZPIECZEŃSTWO ZWIAŻANE Z WYSOKĄ TEMPERATURA:

UWAGA: niektóre części kompresora mogą się bardzo silnie nagrzewać.

RYZYKO PRZYPADKOWEGO WŁĄCZENIA SIĘ URZĄDZENIA:

UWAGA: kompresor może włączyć się automatycznie w przypadku przerwy, a następnie przywrócenia dostawy prądu.

RYZYKO PĘKNIĘCIA:

Niecałkowite opróżnienie zbiornika może spowodować jego nadmierną korozję i pęknięcie lub wybuch.

OBOWIĄZKOWO ZABEZPIECZYĆ SŁUCH, WZROK I DROGI ODDECHOWE

WAŻNE INFORMACJE

Przed użyciem lub dokonaniem przeglądu kompresora należy dokładnie przeczytać wszystkie instrukcje i zasady bezpieczeństwa zawarte w instrukcji obsługi. Większość wypadków związanych z użytkowaniem lub serwisowaniem kompresorów wynika z nieprzestrzegania podstawowych zasad bezpieczeństwa i środków ostrożności. Wypadkowi często można zapobiec poprzez uświadomienie sobie możliwości wystąpienia niebezpieczeństwa zanim ono się pojawi oraz poprzez zastosowanie odpowiednich procedur. Podstawowe zasady bezpieczeństwa przedstawione są w rozdziale niniejszej instrukcji obsługi zatytułowanym BEZPIECZEŃSTWO oraz w rozdziałach poświęconych użytkowaniu i serwisowaniu urządzenia. Zagrożenia, których należy unikać, aby nie dopuścić do powstania obrażeń lub do zniszczenia urządzenia oznaczone są na kompresorze oraz w niniejszej instrukcji obsługi za pomocą słowa NIEBEZPIECZEŃSTWO.

ZACHOWAJ TE INSTRUKCJE I UDOSTĘPNIJ JE INNYM UŻYTKOWNIKOM TEGO NARZĘDZIA!

PRZEZNACZENIE

To narzędzie służy do sprężania powietrza na potrzeby profesjonalnych gwoździarek pneumatycznych i urządzeń do pompowania opon. Zawsze należy upewnić się, że podłączane narzędzie ma odpowiednią wartość ciśnienia powietrza.

NIE WOLNO używać w warunkach wilgotnych lub w obecności łatwopalnych cieczy lub gazów.

Stosowanie w sektorze medycznym i spożywczym oraz napełnianie zbiorników tlenowych jest niedozwolone.

NIE zezwalać dzieciom na zbliżanie się do kompresora. Podczas użytkowania urządzenia przez niedoświadczonych operatorów może być konieczny nadzór. Produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej; niedoświadczenie, nieposiadające odpowiedniej wiedzy lub umiejętności, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo. Nigdy nie należy pozostawiać dziecka samego z urządzeniem.

ZNACZENIA SŁÓW OSTRZEGAWCZYCH

⚠ NIEBEZPIECZEŃSTWO: wskazuje potencjalnie niebezpieczną sytuację, która w przypadku jej zignorowania może spowodować poważne obrażenia fizyczne.

⚠ OSTRZEŻENIE: wskazuje na potencjalnie niebezpieczną sytuację, która – jeśli zostanie zignorowana – może doprowadzić do poważnego urazu.

⚠ PRZESTROGA: wskazuje niebezpieczną sytuację, która w przypadku jej zignorowania może spowodować umiarkowane obrażenia fizyczne.

WAŻNE: zwraca uwagę na szczególnie ważne informacje.

Zasady bezpieczeństwa

WAŻNE ZASADY BEZPIECZEŃSTWA PRZY UŻYTKOWANIU KOMPRESORA.

⚠️ NIEBEZPIECZEŃSTWO: NIEWŁAŚCIWE LUB NIEBEZPIECZNE UŻYCIE KOMPRESORA MOŻE DOPROWADZIĆ DO ŚMIERCI LUB POWAŻNYCH OBRAŻEŃ FIZYCZNYCH. ABY UNIKNAĆ TAKICH ZAGROŻEŃ, NALEŻY PRZESTRZEGAĆ PODSTAWOWYCH ZASAD BEZPIECZEŃSTWA PRZEDSTAWIONYCH PONIŻEJ.

PRZECZYTAJ WSZYSTKIE INSTRUKCJE

1. NIGDY NIE DOTYKAJ PORUSZAJĄCYCH SIĘ CZEŚCI URZĄDZENIA Nigdy nie zbliżaj rąk, palców i innych części ciała do poruszających się części kompresora.

2. NIE WŁĄCZAJ URZĄDZENIA BEZ ZAMKNIĘCIA WSZYSTKICH POKRYW Nigdy nie włączaj kompresora,

POLSKI

jeśli nie zostały zamknięte/założone wszystkie pokrywy i inne zabezpieczenia oraz jeśli nie są one sprawne technicznie. Jeśli w celu przeprowadzenia czynności serwisowych lub naprawy trzeba zdjąć pokrywę lub inne zabezpieczenie, przed ponownym włączeniem kompresora sprawdź, czy zostały one założone z powrotem.

1. ZAWSZE UŻYWAJ OSŁONY NA OCZY Zawsze używaj okularów ochronnych lub innej osłony na oczy. Dyszy wylotowej ze sprężonym powietrzem nigdy nie kieruj w stronę żadnej osoby ani żadnej części ciała.
2. ZABEZPIECZ SIĘ PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM Nie dopuść do kontaktu części ciała z uziemionymi obiektami takimi jak rury, grzejniki, piece czy osłony chłodnicze. Nigdy nie używaj kompresora w mokrym lub wilgotnym miejscu.
3. ODŁĄCZ KOMPRESOR OD ŻRÓDŁA ZASILANIA, GDY NIE JEST UŻYWANY Przed serwisowaniem, przeglądem, naprawą, czyszczeniem, sprawdzeniem lub wymianą części zawsze odłącz kompresor od źródła zasilania i usuń sprężone powietrze ze zbiornika powietrza.
4. NIE DOPUŚĆ DO NIEZAMIERZONEGO WŁĄCZENIA SIĘ KOMPRESORA Nie przenoś kompresora, gdy jest podłączony do źródła zasilania albo gdy w zbiorniku znajduje się sprężone powietrze. Przed podłączeniem kompresora do źródła zasilania sprawdź, czy wyłącznik znajduje się w pozycji OFF (wyłączony).
5. PRZECHOWUJ KOMPRESOR WE WŁAŚCIWY SPOSÓB Gdy nie używasz kompresora, przechowuj go w suchym, niedostępnym dla dzieci, zamkniętym na klucz miejscu.
6. UTRZYMUJ MIEJSCE PRACY W CZYSTOŚCI Miejsca zagracone aż proszą się o urazy. Z miejsca pracy usuń wszystkie niepotrzebne narzędzia, meble, odpady itd.
7. NIE POZWÓL DZIECIOM PRZEBYWAĆ W MIEJSCU PRACY URZĄDZENIA Nie pozwól osobom z zewnątrz dotykać przedłużacza do kompresora. Wszystkie obce osoby należy utrzymywać w bezpiecznej odległości od miejsca pracy.
8. UBIERAJ SIĘ WŁAŚCIWIE Nie noś luźnych ubrań ani bizuterii. Takie przedmioty mogą utkwić w poruszających się częściach urządzenia. Jeśli masz długie włosy, noś nakrycie ochronne.
9. DBAJ O PRZEWÓD ELEKTRYCZNY Nigdy nie wyszarpuj go z pojemnika. Chroń go przed wysoką temperaturą, olejami i ostrymi krawędziami.
10. ODPOWIEDNIO SERWISUJ KOMPRESOR Regularnie sprawdzaj stan przewodów i jeśli to konieczne, oddaj je do naprawy do autoryzowanego punktu serwisowego. Regularnie sprawdzaj stan przedłużaczy i jeśli to konieczne, wymień je na nowe.

11. PRZY PRACY NA ZEWNĄTRZ UŻYWAJ PRZEDŁUŻACZY DO UŻYTKU ZEWNĘTRZNEGO Gdy używasz kompresora na zewnątrz, stosuj wyłącznie przedłużacze przeznaczone do użytku zewnętrznego.

12. ZACHOWAJ CZUJNOŚĆ Patrz, co robisz. Posługuj się zdrowym rozsądkiem. Nie używaj kompresora, gdy jesteś zmęczony. Nigdy nie włączaj kompresora, gdy jesteś pod wpływem alkoholu, narkotyków lub leków wywołujących senność.

13. SPRAWDZAJ, CZY URZĄDZENIE NIE MA USZKODZONYCH CZEŚCI I CZY NIE ULATNIA SIĘ Z NIEGO POWIETRZE Przed użyciem kompresora dokładnie sprawdź, czy osłona i inne jego części nie są zniszczone. Aby upewnić się, że urządzenie będzie właściwie działało i spełniało swoją funkcję. Sprawdź, czy części ruchome są odpowiednio ustawione. Skontroluj, czy żadne części nie pękły i nie mają rys, czy urządzenie nie ma nieszczelności, i czy nie występują inne warunki mające wpływ na jego funkcjonowanie. Ośłonę lub inną zniszczoną część należy właściwie naprawić lub wymienić w autoryzowanym punkcie serwisowym, chyba że w niniejszej instrukcji obsługi wskazano inaczej. Zepsuty wyłącznik ciśnieniowy wymień w autoryzowanym punkcie serwisowym. Nie używaj kompresora, jeśli nie działa wyłącznik kompresora. Nigdy nie próbuj naprawić nieszczelnego lub zniszczonego zbiornika powietrza. Natychmiast wymień zbiornik w autoryzowanym punkcie serwisowym.
14. NIGDY NIE UŻYWWAJ KOMPRESORA DO CELÓW INNYCH NIŻ OKREŚLONE PRZEZ PRODUCENTA Nigdy nie używaj kompresora do celów innych niż określone w instrukcji obsługi. Nie używaj sprężonego powietrza do oddychania. Nigdy nie stawaj na kompresorze.
15. WŁAŚCIWIE OBCHODŹ SIĘ Z KOMPRESOREM Używaj kompresora zgodnie z zasadami przedstawionymi w niniejszej instrukcji obsługi. Nigdy nie pozwalaj, aby kompresor obsługiwały dzieci, osoby nieznające się na jego działaniu oraz osoby nieupoważnione.
16. SPRAWDZAJ, CZY WSZYSTKIE ŚRUBY, BOLCE I OSŁONY SĄ ŚCISLE DOPASOWANE Sprawdzaj, czy wszystkie śruby, bolce i pokrywy są dobrze dopasowane. Regularnie kontroluj ich stan techniczny.
17. SPRAWDZAJ, CZY OTWÓR ODPOWIETRZAJĄCY JEST CZYSTY Otwór odpowietrzający silnika musi być zawsze czysty, aby mogło przez niego bez przeszkód płynąć powietrze. Często sprawdzaj, czy otwór ten się nie zatkał.
18. PODŁĄCZAJ KOMPRESOR DO PRĄDU O ODPOWIEDNIM NAPIĘCIU Podłączaj kompresor do prądu o napięciu określonym na tabliczce znamionowej. W wypadku podłączenia kompresora do prądu o napięciu wyższym niż znamionowe, silnik będzie miał wyższe obroty, co może doprowadzić do zniszczenia urządzenia i spalenia silnika.
19. NIGDY NIE UŻYWAJ KOMPRESORA USZKODZONEGO LUB KTÓRY DZIAŁA NIENORMALNIE

Jeśli kompresor działa nienormalnie, wydaje dziwne odgłosy lub w inny sposób sprawia wrażenie, że jest uszkodzony, natychmiast przestań go używać i oddaj go do naprawy do autoryzowanego punktu serwisowego.

22. NIE WYCIERAJ PLASTIKOWYCH CZĘŚCI

ROZPUSZCZALNIKIEM Rozpuszczalniki takie jak benzyna, rozcieńczalnik, tetrachlorek węgla czy alkohol mogą spowodować uszkodzenie i pęknięcie plastikowych części. Dlatego nie wycieraj ich takimi rozpuszczalnikami. Części z plastiku wycieraj miękką szmatką lekko zwilżoną w wodzie z mydłem, a następnie wytrzyj je do sucha.

23. UŻYWAJ WYŁACZNIE ORYGINALNYCH CZĘŚCI

ZAMIENNYCH Użycie nieoryginalnych części zamiennych może unieważnić Twoją gwarancję, spowodować wadliwe działanie urządzenia i obrażenia ciała. Oryginalne części możesz kupić u swojego sprzedawcy.

24. NIE PRZERABIAJ SWOJEGO KOMPRESORA Nie

przerabiaj swojego kompresora. Wszelkie naprawy zlecaj autoryzowanemu punktowi serwisowemu. Nieautoryzowane przeróbki mogą nie tylko negatywnie wpłynąć na działanie kompresora, ale także być źródłem urazów osób dokonujących przeróbek, które nie mają wymaganej wiedzy oraz umiejętności technicznych, aby właściwie dokonać naprawy. Nieautoryzowane modyfikacje urządzenia mogą zwiększyć ryzyko poniesienia obrażeń przez użytkownika lub szkód majątkowych.

25. GDY URZĄDZENIE NIE JEST UŻYWANE, USTAW

WYŁĄCZNIK W POZYCJI „OFF”. Gdy kompresor nie jest używany, należy ustawić wyłącznik w pozycji „OFF”, odłączyć je od źródła zasilania i otworzyć kurek spustowy, aby wypuścić sprężone powietrze ze zbiornika powietrza.

26. NIGDY NIE DOTYKAJ GORACYCH POWIERZCHNI

Aby zmniejszyć ryzyko poparzenia, nie dotykaj przewodów, głowic, tłoków i silników.

27. NIE KIERUJ STRUMIENIA POWIETRZA W KIERUNKU

CIAŁA Nie kieruj strumienia powietrza w kierunku ludzi ani zwierząt, gdyż może to doprowadzić do obrażeń.

28. OPRÓŻNIAJ ZBIORNIK CODZIENNIE LUB PO

KAŻDYM UŻYCIU. Otwórz zawór i przechyl kompresor, aby całkowicie opróżnić go ze zgromadzonej w nim wody. Niecałkowite opróżnienie zbiornika może spowodować jego nadmierną korozję i nagłe pęknięcie lub wybuch.

29. NIE ZATRZYMUJ KOMPRESORA, WYCIĄGAJĄC

WTYCZKĘ Z KONTAKTU Używaj włącznika ON/OFF.

30. DO INSTALACJI POWIETRZNEJ UŻYWAJ TYLKO

ZALECANYCH CZĘŚCI, DOPUSZCZONYCH DO UŻYCIA PRZY CIŚNIENIU NIE MNIEJSZYM NIŻ 200 PSI (13.8

BARA) Niebezpieczeństwo pęknięcia przewodu. Do instalacji powietrznej używaj tylko zalecanych części, dopuszczonych do użycia przy ciśnieniu nie mniejszym niż 200 PSI (13,8 bara)

31. UŻYWAJ WŁAŚCIWYCH ŚRODKÓW OCHRONY

SŁUCHU I GŁOWY Podczas pracy kompresora i dołączonego do niego narzędzia lub urządzenia noś odpowiednie ubranie ochronne. Sprawdź instrukcję obsługi dołączoną do kompresora narzędzia lub urządzenia i przestrzegaj wymogów bezpieczeństwa tam przedstawionych.

32. PRZED UŻYCIEM KÓMPRESORA NALEŻY

UWZGŁĘDNIĆ PANUJĄCE WARUNKI ATMOSFERYCZNE.

Nigdy nie pozostawiaj kompresora na zewnątrz, gdy pada deszcz. Nigdy nie używaj kompresora w mokrym lub wilgotnym miejscu. Zadbaj o dobre oświetlenie w miejscu pracy. Nigdy nie pozostawiaj kompresora w pobliżu łatwopalnych płynów lub gazów.

33. NIE UŻYWAĆ URZĄDZENIA W ATMÓSFERACH

WYBUCHOWYCH, NP. W OBECNOŚCI PALNYCH

CIECZY, GAZÓW LUB PYŁÓW. Kompresory mogą być

źródłem iskier, które mogą zapalić pyły lub opary.

CZEŚCI ZAMIENNE

Do serwisowania kompresora używaj tylko identycznych części zamiennych. Naprawy zlecaj tylko autoryzowanemu punktowi serwisowemu.

PRZEDŁUŻACZ

Używaj wyłącznie przedłużaczy trójżyłowych, których wtyczki mają 3 bolce i uziemienie oraz gniazdek z 3 otworami, do których pasuje wtyczka kompresora. Uszkodzony przedłużacz wymień lub napraw. Sprawdź, czy przedłużacz jest w dobrym stanie technicznym. Gdy używasz przedłużacza, upewnij się, że nadaje się do natężenia prądu, którego potrzebujesz. Przedłużacz o dopuszczalnym natężeniu prądu niższym niż wymagany spowoduje spadek napięcia w instalacji, utratę mocy i przegrzewanie się. W tabeli przedstawiono właściwe rodzaje przedłużaczy w zależności od ich długości i znamionowego natężenia prądu. W razie wątplliwości użyj przewodu o większym przekroju. Im mniejsza liczba oznaczająca średnicę drutu, tym przewód jest grubszy.

Podczas użytkowania elektronarzędzia na zewnątrz, należy zastosować odpowiedni przedłużacz przeznaczony do użytku zewnętrznego. Użycie przewodu przeznaczonego do użytku zewnętrznego zmniejsza ryzyko porażenia prądem elektrycznym.

PRZEKRÓJ DLA JEDNOFAZOWEGO

PRZEWODU O MAKSYMALNEJ DŁUGOŚCI

20 M

Moc/ Moc/ 220/230V 110/120V

⚠ OSTRZEŻENIE Unikaj porażenia prądem. Nie używaj kompresora, jeśli jego przewód elektryczny lub przedłużacz są uszkodzone lub częściowo przetarte. Regularnie sprawdzaj wszystkie przewody elektryczne. Nie używaj urządzenia blisko wody ani w innym miejscu, w którym możliwe jest porażenie prądem.

ZAWÓR BEZPIECZEŃSTWA

Kompresor wyposażony jest w zawór bezpieczeństwa, który zapobiega powstaniu zbyt wysokiego ciśnienia w zbiornikach powietrza. Zawór ten ustawiony jest fabrycznie na daną wartość i nie otworzy się, jeśli ciśnienie w zbiorniku nie osiągnie takiej wartości.

⚠ OSTRZEŻENIE: NIE PRÓBUJ REGULOWAĆ LUB USUNĄĆ TEGO ZABEZPIECZENIA. REGULACJA ZAWORU MOŻE DOPROWADZIĆ DO POWAŻNYCH OBRAŻEŃ. Jeśli urządzenie to wymaga serwisowania lub naprawy, skontaktuj się z autoryzowanym punktem serwisowym DEWALT.

Urządzenia dołączane do kompresora oraz akcesoria

Maksymalne dopuszczalne ciśnienie powietrza dla wszystkich urządzeń dodatkowych i akcesoriów używanych z tym kompresorem powinno być w wyraźny sposób określone na produkcie lub w instrukcji obsługi. Przekroczenie ciśnienia nominalnego dla takich przedmiotów (np. narzędzi pneumatycznych, akcesoriów pneumatycznych, pistoletów natryskowych, przewodów sprężonego powietrza, połączeń przewodów sprężonego powietrza, opon i innych nadmuchiwanych przedmiotów) może doprowadzić do ich pęknięcia lub wybuchu, co może spowodować poważne obrażenia.

- Nigdy nie przekraczaj maksymalnego ciśnienia dopuszczalnego przez producenta przedmiotu, urządzenia lub akcesorium, które podłączasz do kompresora.

CYKL PRACY

Aby zapewnić kompresorowi DEWALT jak najdłuższą żywotność, nie należy przekraczać cyklu pracy wskazanego na tabliczce znamionowej oraz w tabeli danych technicznych.

Aby nie dopuścić do przegrzania się silnika, kompresor jest przeznaczony do pracy przerywanej zgodnie z informacjami podanymi na jego tabliczce znamionowej (np. S3-25 oznacza 2,5 minuty pracy – ON i 7,5 minuty odpoczynku – OFF).

ZACHOWAJ NINIEJSZE INSTRUKCJE I UDOSTĘPNIJ JE INNYM UŻYTKOWNIKOM TEGO NĄRZĘDZIA!

UŻYTKOWANIE I KONSERWACJA

WAŻNE: Informacje przedstawione w niniejszej instrukcji obsługi mają pokazać Ci, jak bezpiecznie używać i serwisować kompresor. Kompresory pokazane na niektórych ilustracjach w niniejszej instrukcji mogą różnić się szczegółami lub nasadkami/końcówkami od kompresora, który kupiłeś.

INSTALACJA

Wyciągnij kompresor z opakowania. Sprawdź, czy nie został uszkodzony podczas transportu, a następnie wykonaj następujące czynności:

Zamontuj filtr powietrza. Ustaw kompresor na równej powierzchni lub na powierzchni o maksymalnym nachyleniu 10°, w miejscu o dobrej wymianie powietrza, zabezpieczonym przed czynnikami atmosferycznymi, w którym nie ma niebezpieczeństwa wybuchu.

Jeśli powierzchnia jest nachylona i gładka, sprawdź, czy kompresor przesuwa się podczas pracy - jeśli tak, zablokuj koła za pomocą dwóch klinów. Jeśli kompresor stoi na wsporniku lub na górze półki, zabezpiecz go przed upadkiem.

Aby kompresor miał odpowiednią wentylację i chłodzenie, nie może stać bliżej niż 100 cm od ściany. Kompresory zamontowane na zbiorniku, wyposażone w nieruchomoche nogi, nie powinny być na sztywno umocowane do podłoża. W takim wypadku zalecamy użycie 4 podkładek antywibracyjnych. Sprawdź, czy zbiorniki zostały opróżnione, czy są suche i czyste.

POŁĄCZENIA ELEKTRYCZNE

Nie należy naciągać przewodu zasilającego. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia czy odłączania elektronarzędzia. Przewód zasilający nie powinien znajdować się w pobliżu źródła ciepła, oleju, ostrych krawędzi lub części ruchomych.

Uszkodzenie lub zaplątanie przewodu zwiększa ryzyko porażenia prądem elektrycznym.

Do kompresorów jednofazowych dołączony jest kabel elektryczny z wtyczką z 2 bolcami i uziemieniem. Taki kompresor trzeba podłączyć do gniazdka z uziemieniem.

WAŻNE: Nigdy nie używaj gniazdka z uziemieniem zamiast przewodu zerowego. Styk uziomowy musi spełniać normy bezpieczeństwa (EN 60204). Wtyczka przewodu nie może być używana w charakterze włącznika, ale musi zostać podłączona do gniazdka z odpowiednim wyłącznikiem różnicowym (wyłącznikiem termicznym).

⚠ NIEBEZPIECZEŃSTWO: RYZYKO PORAŻENIA PRĄDEM. NIEÓDPOWIEDNIE UZIEMIENIE MOŻE SKUTKOWAĆ PORAŻENIEM PRĄDEM ELEKTRYCZNYM.

Nie należy modyfikować wtyczki znajdującej się w zestawie. Jeśli nie pasuje ona do gniazda, należy poprosić wykwalifikowanego elektryka o zamontowanie prawidłowego gniazda.

Naprawy kabli MUSZĄ być przeprowadzane przez wykwalifikowanego elektryka.

PRZYGOTOWANIE DO UŻYTKU LISTA KONTROLNA PRZEZ URUCHOMIENIEM URZĄDZENIA

1. Sprawdź, czy przełącznik On/Off (6) znajduje się w pozycji OFF.
2. Podłącz przewód zasilający do gniazdka z odpowiednio rozgałęzionym obwodem. Patrz sekcja Połączenia elektryczne (powyżej).
3. Upewnij się, że zbiornik powietrza jest opróżniony, patrz Opróżnianie zbiornika w sekcji Serwisowanie.
4. Upewnij się, że zawór spustowy (2) jest zamknięty.
5. Upewnij się, że zawór bezpieczeństwa (9) działa prawidłowo, patrz Sprawdzenie zaworu bezpieczeństwa w sekcji Serwisowanie.
6. Przekręć pokrętło regulacyjne (4) w kierunku przeciwnym do ruchu wskazówek zegara do oporu. Upewnij się, że manometr wskazuje ciśnienie 0 bar (0 psi).
7. Podłącz przewód i akcesoria.

Uwaga: Ryzyko niebezpiecznego użycia. Aby zapobiec zwijaniu się przewodu podczas montażu i demontażu, należy mocno trzymać go w dłoni.

1. Upewnij się, że wszystkie pokrywy i etykiety znajdują się na swoim miejscu, są czytelne (etykiety) i zamontowane w bezpieczny sposób. Nie włączaj kompresora, dopóki nie zostaną sprawdzone wszystkie elementy.

Uwaga: Ryzyko wybuchu. Zbyt wysokie ciśnienie grozi niebezpiecznym wybuchem. Sprawdź maksymalne ciśnienie dopuszczalne przez producenta w narzędziach i akcesoriach pneumatycznych. Ciśnienie w dyszy wylotowej nie może nigdy przekroczyć wartości maksymalnej.

ZASADY PIERWSZEGO URUCHOMIENIA

⚠ OSTRZEŻENIE: Przed użyciem kompresora należy dokładnie przeczytać wszystkie instrukcje i zasady bezpieczeństwa, użytkowania i serwisowania zawarte w instrukcji obsługi.

ROZPOCZĘCIE PRACY

Sprawdź, czy moc główna pasuje do wskazanej na tabliczce znamionowej - dopuszczalna różnica to +/-5%. Przekręć lub wciśnij pokrętło/guzik na pozycję „0”. Wsadź wtyczkę do gniazdka i włącz kompresor, ustawiając włącznik w pozycji „1”.

Kompresor jest urządzeniem w pełni automatycznym i jest sterowany przez wyłącznik ciśnieniowy, który wyłącza go, gdy ciśnienie w zbiorniku osiąga maksymalną wartość i ponownie go włącza, gdy ciśnienie spadnie do wartości minimalnej. Różnica pomiędzy ciśnieniem maksymalnym i minimalnym wynosi zwykle ok. 2.4 barów (35 psi). Na przykład, kompresor zatrzyma się, gdy ciśnienie osiągnie około 13,8 bara (200 psi – maksymalne ciśnienie robocze) i ponownie włączy się, gdy ciśnienie w zbiorniku spadnie do 11,4 bara (165 psi). Po podłączeniu kompresora do prądu doprowadź do maksymalnego ciśnienia w zbiorniku i sprawdź, czy urządzenie prawidłowo działa.

⚠ OSTRZEŻENIE: Głowica/tłok/przewód doprowadzający mogą się znacznie nagrzać. Zachowaj ostrożność przy pracy w pobliżu tych części i nie dotykaj ich, aby uniknąć poparzenia.

WAŻNE

Kompresor elektryczny musi być podłączony do gniazdka elektrycznego wyposażonego w odpowiedni wyłącznik różnicowy (termiczny). Silnik posiada znajdujące się w uzwojeniu urządzenie zabezpieczające go przed przeciążeniem termicznym, które wyłącza kompresor w przypadku nadmiernego wzrostu temperatury silnika. Jeśli zabezpieczenie zadziałało, ustaw przełącznik w pozycji OFF (0). Wyciągnij kabel kompresora z gniazdka i poczekaj, aż silnik całkowicie wystygnie. Następnie podłącz kabel ponownie i ustaw przełącznik w pozycji ON (1). Kompresor powinien włączyć się normalnie. Jeśli to nie nastąpiło, natychmiast skontaktuj się z najbliższym punktem serwisowym.

REGULACJA CIŚNIENIA ROBOCZEGO

Nie musisz zawsze korzystać z maksymalnego ciśnienia roboczego. Wprost przeciwnie – często narzędzie pneumatyczne, którego używasz wymaga niższego ciśnienia. W wypadku kompresorów wyposażonych

TABELA SERWISOWANIA
Procedura Codziennie Co tydzień
Sprawdź zawór bezpieczeństwa	X
Opróżnij zbiornik	X
Sprawdź, czy z urządzenia nie wydobywają się dziwne odgłosy/wibracje	X
Sprawdź, czy nie ulatnia się powietrze*	X
Oczyść kompresor z zewnątrz		X
* Aby sprawdzić, czy nie ulatnia się powietrze, zastosuj roztwór wody z mydłem wokół złączy. Sprawdź, czy gdy kompresor pompuje powietrze pod ciśnieniem i po wyłączeniu ciśnienia, w wodzie nie tworzą się pęcherzyki powietrza.

POLSKI

w regulator ciśnienia, ciśnienie robocze trzeba odpowiednio wyregulować.

Ustaw wymagane ciśnienie, obracając pokrętło zgodnie z kierunkiem ruchu wskazówek zegara, aby go zwiększyć, a w kierunku przeciwnym, aby go zmniejszyć. Po ustawieniu odpowiedniego ciśnienia zablokuj pokrętło, naciskając go w dół. W wypadku regulatorów ciśnienia niewyposażonych w manometr wartość ustawionego ciśnienia widać na skali znajdującej się na korpusie regulatora.

W wypadku regulatorów ciśnienia wyposażonych w manometr wielkość ustawionego ciśnienia widać na wskaźniku manometru.

WAŻNE: Niektóre regulatory ciśnienia nie posiadają mechanizmu „naciśnij, aby zablokować”.

WSTRZYMYWANIE PRACY KOMPRESORA

1. Ustaw przełącznik w pozycji „0” (zgodnie z typem przełącznika ciśnienia zamontowanym w kompresorze). NIE wyłączaj urządzenia poprzez wyłączenie gniazdka lub wyciągnięcie wtyczki.
2. Przekręć pokrętło regulacyjne (4) w kierunku przeciwnym do ruchu wskazówek zegara do oporu. Upewnij się, że manometr wskazuje ciśnienie 0 bar (0 psi).
3. Odłącz przewód i akcesoria.
4. Opróżnij zbiornik, patrz Opróżniane zbiornika w sekcji Serwisowanie. Upewnij się, że manometr zbiornika wskazuje ciśnienie 0 bar (0 psi).

ZABEZPIECZENIE PRZED PRZECIAŻENIEM SILNIKA

Silnik jest zabezpieczony przed przeciążeniem termicznym. Jeśli z jakiegokolwiek powodu dojdzie do przegrzania się silnika, zabezpieczenie to zadziała i silnik wyłączyć się. Przed jego ponownym włączeniem poczekaj, aż obniży się jego temperatura. Aby ponownie włączyć urządzenie:

1. Ustaw przełącznik ON/OFF (A) w pozycji OFF i odłącz urządzenie od sieci.
2. Poczekaj, aż spadnie temperatura silnika.
3. Włącz kabel elektryczny do odpowiedniego gniazdka.
4. Ustaw przełącznik ON/OFF w pozycji ON.

Serwisowanie

⚠ OSTRZEŻENIE: Aby zmniejszyć ryzyko urazu, przed przyłączeniem lub odłączeniem akcesoriów, przed zmianą ustawień, odłącz je od źródła zasilania i usuń sprężone powietrze ze zbiornika powietrza (upewnij się, że wskaźnik ciśnienia powietrza w zbiorniku pokazuje „0” psi).

Przypadkowe uruchomienie urządzenia może spowodować obrażenia ciała.

Podczas dokonywania napraw lub serwisowania kompresora należy przestrzegać poniższych procedur.

WAŻNE: Przed serwisowaniem urządzenia należy poczekać, aż kompresor sprężonego powietrza ochłodzi się.

WAŻNE: Wszystkie układy sprężonego powietrza posiadają elementy eksploatacyjne (np. olej, filtry, separatory), które należy okresowo wymieniać. Zużyte części mogą zawierać substancje podlegające lokalnym, krajowym lub innym przepisom dotyczącym ich utylizacji. Utylizację należy przeprowadzić zgodnie z tymi przepisami.

WAŻNE: Podczas demontażu części zapamiętaj ich pozycję i umiejscowienie, aby ułatwić sobie montaż nowych elementów.

WAŻNE: Wszelkie czynności serwisowe niewymienione w niniejszej sekcji powinno przeprowadzać fabryczne centrum serwisowe firmy DEWALT lub autoryzowane centrum serwisowe firmy DEWALT.

OPRÓŻNIANIE ZBIORNIKA

UWAGA: Wszystkie systemy spreżonego powietrza generują kondensat, który gromadzi się w każdym punkcie spustowym (np. zbiorniki, filtr, chłodnice końcowe, osuszacze). Ten kondensat zawiera olej smarowy i/lub substancje, które mogą podlegać regulacjom prawnym i muszą być usuwane zgodnie z obowiązującymi przepisami.

Skropliny należy usuwać ze zbiornika codziennie, otwierając kurek spustowy (2) znajdujący się w dolnej części zbiornika. Uważaj, gdyż jeśli w tłoku znajduje się sprężone powietrze, woda może zostać wypchnięta na zewnątrz ze znaczną siłą.

1. Sprawdź, czy kompresor jest wyłączony (pozycja „Off”).
2. Trzymając za uchwyt, przechyl kompresor w kierunku zaworu spustowego tak, aby znajdował się przy dnie zbiornika.
3. Otwórz zawór.
4. Trzymaj kompresor w pozycji przechylonej do momentu całkowitego osuszenia zbiornika.

SPRAWDZANIE ZAWORU BEZPIECZEŃSTWA (9)

⚠ OSTRZEŻENIE: Gorące powierzchnie. Ryzyko poparzenia. Rurka wylotowa, chłodnica, chłodnica, głowica pompy oraz elementy znajdujące się w pobliżu są bardzo gorące. Nie dotykaj ich. Przed wykonaniem czynności serwisowych poczekaj, aż kompresor ochodzi się.

⚠ OSTRZEŻENIE: Ryzyko wybuchu. Jeśli zawór

bezpieczeństwa nie działa prawidłowo, ciśnienie w zbiorniku może przekroczyć maksymalną wartość i spowodować pęknięcie lub wybuch zbiornika.

Zawór bezpieczeństwa został ustawiony na najwyższe dopuszczalne ciśnienie zbiornika ciśnieniowego. Zabrania się regulacji zaworu bezpieczeństwa. Od czasu do czasu uruchamiać zawór bezpieczeństwa, ab upewnić się, że zadziała w razie potrzeby.

Obracaj nakrętkę, aż usłyszysz uwolnienie sprężonego powietrza. Następnie przykręć go z powrotem. Zawsze utrzymuj zawór bezpieczeństwa i jego otoczenie w czystości i bez przeszkód.

CO ROBIĆ W WYPADKU DROBNEJ AWARII Straty powietrza

Takie straty mogą być wynikiem nieszczelności jakiegoś połączenia – sprawdź wszystkie połączenia, mocząc je wodą z mydłem.

Kompresor nie chce się uruchomić

W razie kłopotów z rozruchem kompresora sprawdź następujące rzeczy:

• Czy prąd zasilania spełnia wymogi podane na tabliczce znamionowej?
• Czy przedłużacze elektryczne mają odpowiednią średnicę i długość?
• Czy temperatura otoczenia nie jest zbyt niska (poniżej 0°C)?
• Czy w kablu zasilającym jest prąd?
• Czy kabel jest odpowiednio podłączony?
• Czy wyłącznik termiczny i bezpieczniki są sprawne technicznie?

Kompresor nie wyłącza się

- Jeśli kompresor nie wyłącza po osiągnięciu maksymalnego ciśnienia, zaczyna działać zawór bezpieczeństwa w zbiorniku. NIGDY nie należy używać kompresora z wadliwym zaworem bezpieczeństwa - w takim wypadku należy natychmiast skontaktować się z najbliższym centrum serwisowym.

WAŻNE

- Nigdy nie odkręcaj jakichkolwiek połączeń, gdy w zbiorniku znajduje się sprężone powietrze.

• Zawsze sprawdź, czy w zbiorniku nie ma sprężonego powietrza.
• Nie rób otworów, nie spawaj i celowo nie deformuj zbiornika na sprężone powietrze.
• Przed wykonaniem jakichkolwiek czynności serwisowych kompresora wyciągnij z gniazdka wtyczkę zasilania.
• Temperatura otoczenia podczas pracy kompresora: 0°C +35°C.
• Nie polewaj kompresora wodą lub palnymi płynami.
• W pobliżu kompresora nie umieszczaj palnych przedmiotów.
• Podczas przerwy w pracy urządzenia ustaw wyłącznik ciśnieniowy w pozycji „0” (OFF).
• Nigdy nie kieruj strumienia powietrza w kierunku ludzi lub zwierząt.
• Nigdy nie transportuj kompresora, gdy w zbiorniku znajduje się sprężone powietrze.
• Pamiętaj, że niektóre części kompresora, takie jak głowica czy przewody z powietrzem, mogą się bardzo nagrzewać. Nie dotykaj takich części, aby uniknąć poparzenia.
• Przy przewożeniu kompresora korzystaj z odpowiednich rączek i uchwytów.
• Do strefy pracy urządzenia nie wpuszczaj dzieci i zwierząt.
• Używając kompresora do malowania: a) nie pracuj w zamkniętych przestrzeniach lub w pobliżu otwartego ognia, b) upewnij się, że w miejscu pracy wymiana powietrza jest wystarczająca, c) chroń swój układ oddechowy i usta za pomocą odpowiedniej maski. Sprawdź instrukcję obsługi używanego narzędzia lub akcesorium i przestrzegaj wymogów bezpieczeństwa tam przedstawionych.
• Jeśli przewód elektryczny lub wtyczka są uszkodzone, nie używaj kompresora i skontaktuj się z autoryzowanym punktem serwisowym w celu ich wymiany na oryginalną część zamienną.
• Jeśli kompresor znajduje się na półce lub na innej powierzchni nad podłożem, musi być umocowany w sposób gwarantujący, że nie spadnie podczas pracy.
• Nie wkładaj rąk ani żadnych przedmiotów w kratownice kompresora, aby nie doszło do urazów ani do zniszczenia urządzenia.
• Nie używaj kompresora w charakterze przedmiotu do uderzania rzeczy lub zwierząt, aby uniknąć poważnych obrażeń.
• Po zakończeniu pracy z kompresorem zawsze wyciągnij wtyczkę z sieci.

WSKAZÓWKI GWARANTUJĄCE SPRAWNE DZIAŁANIE URZĄDZENIA

- Aby urządzenie działało z maksymalną mocą i z maksymalnym ciśnieniem, temperatura otoczenia nie

POLSKI

powinna przekraczać +25°C.

KOMPRESORY TE SĄ PRZEZNACZONE DO PRACY PRZERYWANEJ. POWINNY BYĆ UŻYWANE WYŁĄCZNIE DO ZASTOSOWAŃ, W PRZYPADKU KTÓRYCH NIĘ BĘDĄ DZIAŁAŁY DŁUŻEJ NIŻ 50% CZASU W CIĄGU KAŻDEJ GODZINY.

PRZECHOWYWANIE ZAPAKOWANEGO I ROZPAKOWANEGO KOMPRESORA

Gdy kompresor nie został jeszcze rozpakowany i nie jest używany, należy go przechowywać w temperaturze od +5°C do +45°C, w suchym miejscu chronionym przed czynnikami pogodowymi. Gdy kompresor został już rozpakowany i nie jest używany, należy przykryć go folią lub plandeką, aby chronić go przed pyłem, który może na nim się osadzać. W przypadku nieużywania kompresora przed dłuższe okresy czasu należy w nim wymieniać olej i okresowo sprawdzać, czy działa.

TRANSPORT KOMPRESORA

Podczas transportu kompresora w pojeździe, przyczepie itp. należy upewnić się, że zbiornik powietrza jest opróżniony, a urządzenie jest zabezpieczone i umieszczone na płaskiej poziomej powierzchni. Zachowaj ostrożność podczas jazdy, aby uniknąć przewrócenia urządzenia w pojeździe. W przypadku przechylenia kompresora może dojść do uszkodzenia kompresora lub otaczających go przedmiotów.

PODNOSZENIE DPC17PS

Urządzenie powinno być zawsze podnoszone przez dwie osoby i do podnoszenia należy używać uchwytów (5A i 5B).

PRZENOSZENIE DPC17PS

1. Chwycić uchwyt (5A), aby podeprzeć kompresor.
2. Pociągnąć uchwyt (5C) aż do całkowitego wysunięcia (położenie zablokowane). OSTRZEŻENIE: Ryzyko niebezpiecznej obsługi. Należy zapewnić odpowiednią postawę i zachować ostrożność podczas toczenia kompresora, aby urządzenie nie przewróciło się ani nie spowodowało utraty równowagi.
3. Aby ruszyć, przetocz kompresor na oponach za pomocą uchwytu (5C), jak pokazano powyżej.

Kompresor należy przechowywać w pozycji pionowej lub poziomej.

POŁĄCZENIA PNEUMATYCZNE

Należy zawsze używać przewodów pneumatycznych do sprężonego powietrza o maksymalnym dopuszczalnym ciśnieniu odpowiadającym charakterystyce danego kompresora. W razie uszkodzenia przewodów nie należy

podejmować prób ich naprawienia.

ZASTRZEGAMY SOBIE PRAWO WPROWADZANIA KONIECZNYCH ZMIAN BEZ WCZEŚNIEJSZEGO POWIADOMIENIA.

CZYSZCZENIE

⚠ OSTRZEŻENIE: Należy oczyścić obudowę z brudu i kurzu za pomocą suchego powietrza zawsze, gdy w odpowietrznikach i wokół nich zgromadził się kurz. Zawsze noś okulary ochronne, gdy wykonujesz tę czynność.

⚠ OSTRZEŻENIE: Nigdy nie używaj rozpuszczalników lub innych żrących substancji chemicznych do czyszczenia niemetalowych części urządzenia. Środki chemiczne mogą osłabiać materiały, z których takie części są skonstruowane. Do czyszczenia używaj wyłącznie wilgotnej ściereczki nasączonej roztworem wody z łagodnym mydłem. Nie dopuść, aby do środka urządzenia dostał się jakikołwiek płyn, ani nie zanurzaj urządzenia w wodzie.

AKCESORIA DODATKOWE

⚠ OSTRZEŻENIE: Ze względu na to, że akcesoria inne niż oferowane przez firmę DEWALT nie zostały przetestowane w użyciu z tym produktem, zastosowanie takich akcesoriów może być niebezpieczne. Aby zminimalizować ryzyko wystąpienia obrażeń ciała, do kompresora należy stosować wyłącznie akcesoria polecane przez firmę DEWALT.

OCHRONA ŚRODOWISKA

Odbiór odpadów elektrycznych. Niniejszy produkt nie może być utylizowany w gospodarstwie domowym.

Jeśli stwierdzisz, że musisz wymienić kompresor firmy DEWALT lub już go nie używasz, nie wyrzucaj go razem z innymi odpadami domowymi. Oddaj urządzenie podczas zbiórki tzw. elektrośmieci.

Osobny odbiór używanych produktów i opakowań umożliwia ich recykling i ponowne wykorzystanie. Dzięki wtórnemu wykorzystaniu przetworzonych materiałów zapobiegamy zanieczyszczeniu środowiska i zmniejszamy potrzebę korzystania z surowców.

Przepisy lokalne mogą stanowić o osobnym odbiorze produktów elektrycznych z gospodarstw domowych, na miejskich wysypiskach śmieci lub w sklepie, w którym kupowany jest nowy produkt.

Firma DEWALT zapewnia możliwość odbioru i recyklingu swoich produktów po upływie okresu ich żywotności. Aby skorzystać z tej możliwości, należy oddać produkt do dowolnego autoryzowanego centrum serwisowego, które odbierze go w naszym imieniu.

Lokalizację najbliższego autoryzowanego centrum serwisowego można sprawdzić kontaktując się z lokalnym biurem firmy DEWALT, pisząc na adres podany w niniejszej instrukcji. Ponadto, lista autoryzowanych centrów serwisowych formy DEWALT, wszystkie informacje dotyczące obsługi posprzedażowej oraz dane kontaktowe są dostępne na stronie internetowej: www.2helpU.com.

POLSKI

ROZWIĄZYWANIE PROBLEMÓW

Niniejsza sekcja zawiera listę najczęściej spotykanych awarii, ich przyczyny i czynności naprawcze. Operator lub personel serwisowy może wykonać pewne czynności naprawcze, jednak niektóre awarie mogą wymagać pomocy wykwalifikowanego technika firmy DEWALT lub dystrybutora, u którego kupiono urządzenie.

Problem

Kod

Zbyt wysokie ciśnienie w zbiorniku powietrza - zawór bezpieczeństwa uruchamia się 1,2

Powietrze

ulatnia

sie

Powietrze ulatnia się ze zbiornika powietrza lub spod spojeń w zbiorniku powietrza 4

Powietrze ulatnia się między głowicą a płytką zaworu 5

Powietrze ulatnia się z zaworu bezpieczeństwa 6

Odgłos stukania

6

Wartość ciśnienia na manometrze spada po podłączeniu akcesoriów 7

Kompresor nie generuje ilości powietrza wystarczającej do użycia akcesoriów 8, 9, 10, 11, 12

Z pokrętła regulatora stale ulatnia się powietrze 13

Regulator nie zamyka dyszy wylotowej 13

Silnik nie włącza się 11, 14, 15, 16, 17,

18,

19,

20

KOD	MOŻLIWA PRZYCZYNA MOŻLIWE ROZWIĄZANIE
1	Wyłącznik ciśnieniowynie wyłącza silnika poosiągnięciu ciśnieniawyłączenia przezkompresor	Ustaw przełącznik On/Off w pozycji OFF. Jeśli kompresor nie wyłączy się, skontaktuj się zfabrycznym centrum serwisowym firmyDEWALTlub autoryzowanym centrum serwisowymfirmyDEWALT.
2	Wyłącznik ciśnieniowywylącza ciśnienie przy zbytwysokiej wartości	Skontaktuj się z fabrycznym centrum serwisowym firmyDEWALTlub autoryzowanymcentrum serwisowym firmyDEWALT.
3	Złączki rurowe nie sąwystarczająco zaciśnięte	Dokręć złączki w miejscach, gdzie słychać ulatniające się powietrze. Sprawdź złączki przypomocy roztworu wody z mydłem. Nie dokręcaj złączek zbyt mocno.
4	Wadliwy zbiornikpowietrza	Należy wymienić zbiornik powietrza. Nie należy podejmować próby naprawienia zbiornika.⚠OSTRZEŻENIE:Ryzyko wybuchu. Nie należy wiercić w zbiorniku ani go spawać bądźmodyfikować go w jakikołwiek inny sposób, gdyż spowoduje to zmniejszenie szczelnościzbiornika. Zbiornik powietrza może pęknąć lub wybuchnąć.
5	Nieszczelne zawory	Skontaktuj się z fabrycznym centrum serwisowym firmyDEWALTlub autoryzowanymcentrum serwisowym firmyDEWALT.
6	Wadliwy zawórbezpieczeństwa	Skontaktuj się z fabrycznym centrum serwisowym firmyDEWALTlub autoryzowanymcentrum serwisowym firmyDEWALT.
7	Regulator jestnieprawidłowo ustawionywzględem używanegoakcesorium	Nieznaczny spadek ciśnienia podczas użytkowania akcesorium jest normalny. Należydopasować ustawienia regulatora zgodnie z instrukcjami dotyczącymi regulatora w sekcjiFunkcje, jeśli spadek ciśnienia jest zbyt wysoki.WAŻNE:Podczas użytkowania akcesoriumnależy ustawić regulację ciśnienia w warunkach przepływu.
8	Długotrwałe, nadmiernezużycie powietrza	Zmniejsz ilość zużywanego powietrza.

POLSKI

KOD	MOŻLIWA PRZYCZYNA MOŻLIWE ROZWIĄZANIE
9	Kompresor ma zbyt małą moc, aby użyć akcesorium	Sprawdź wymogi dotyczące podaży powietrza potrzebnej dla akcesorium. Jeśli jest wyższa niż wydajność (CFM, 1 CFM = 1,699021 m3/h (1699021 cm3/h; 0,47195 litra na sekundę)) lub wartość ciśnienia generowanego przez kompresor, do użycia akcesorium potrzebny jest kompresor o większej mocy.
10	Dziurawy przewód powietrza	Wymień przewód.
11	Zator zaworu zwrotnego	Skontaktuj się z fabrycznym centrum serwisowym firmy DEWALT lub autoryzowanym centrum serwisowym firmy DEWALT.
12	Powietrze ulatnia się Dokręć złączki.
13	Uszkodzenie regulatora	Skontaktuj się z fabrycznym centrum serwisowym firmy DEWALT lub autoryzowanym centrum serwisowym firmy DEWALT.
14	Zadziałał wyłącznik ochrony silnika przed przeciążeniem	Patrz Przeciążenie silnika w sekcji Funkcje.
15	Kabel przedłużający ma nieodpowiednią długość lub grubość	Sprawdź właściwą średnicę i długość kabla. Patrz Kable przedłużające w sekcji Instalacja.
16	Poluzowane połączenia elektryczne	Skontaktuj się z fabrycznym centrum serwisowym firmy DEWALT lub autoryzowanym centrum serwisowym firmy DEWALT.
17	Podejrzenie wady silnika lub kondensatora startowego	Skontaktuj się z fabrycznym centrum serwisowym firmy DEWALT lub autoryzowanym centrum serwisowym firmy DEWALT.
18	Malowanie natryskowe na wewnętrznych częściach silnika	Skontaktuj się z fabrycznym centrum serwisowym firmy DEWALT lub autoryzowanym centrum serwisowym firmy DEWALT. Nie używaj kompresora w miejscu, gdzie odbywa się malowanie natryskowe. Patrz ostrzeżenie przed łatwopalnymi oparami.
19	Zepsuty bezpiecznik, uszkodzony przerywacz obwodu	1. Sprawdź skrzynkę bezpieczników, aby ustalić, który z nich się zepsuł. W razie potrzeby wymień bezpiecznik. Zresetuj przerywacz obwodu. Nie używaj bezpiecznika lub przerywacza obwodu przy wartości wyższej niż określona dla danego obwodu rozgałęzionego.2. Sprawdź, czy bezpiecznik działa poprawnie. Używaj wyłącznie bezpieczników zwłocznych.3. Sprawdź w środowisku niskonapięciowym i/lub wraz z odpowiednim kablem przedłużającym.4. Odłącz inne urządzenia elektryczne od obwodu lub podłącz kompresor do oddzielnego obwodu rozgałęzionego.
20	Ciśnienie w zbiorniku przekracza ciśnienie włączenia ustawione dla wyłącznika	Silnik zacznie pracować automatycznie, gdy ciśnienie w zbiorniku spadnie poniżej ciśnienia włączenia dla wyłącznika ciśnieniowego.

POLSKI

Model	DPC6MRC-05 DPC6MRC-GB	DPC100TC-05 DPC100TC-GB	DPC10RC-0S	DPC100TC-LXDPC17PS-GS
Wielkosc Zhorrika (1)	6.9.4.10.10.17
Napiecie (ac V) 230 230 110 230
Moc makysmalna w KM/KW 1.5 / 1.1.1.75 / 1.3.2.0 / 1.5.2.0 / 1.5.2.5 / 1.8
Moc robocza w KM/KW 1.5 / 1.1.1.75 / 1.3.2.0 / 1.5.2.5 / 1.8
Natyeznie pradu (A) 5.6.9.7.1.13.5.8
Typ dompy Bez oleju Bez oleju Bez oleju Bez oleju
Poziom hafasu/niepewosc pomiaru, LRA / KRA @ 4m (dB)	77 / 1.5	69 / 1.5	77 / 1.5	75.5 / 1.5
Hals na zewañtiz, gwarantowany, LWA (dB)	94.5	87.4	95.5	95.5
Hals na zewañtiz, mierzony, LWM (dB)	97.89.97.97.97
Hals na zewañtiz, gwarantowany, LWA (dB)	97.89.97.97.97
Hals na zewañtiz, mierzony, LWM (dB)	94.5	87.4	95.5	95.5
Maksymalne cisieniile roboceze (bar/psi)	8 / 116	8 / 116	8 / 116	8 / 116
Maksymalne cisieniile w zbiorniku (bar / psi)	8 / 116	13.8 / 200	10 / 145	10 / 145
Beprafina dostawa powietrza (l/min / cfm)	170 / 6	176 / 6.2	206 / 7.3	292 / 10.2
Dostawa lotnica (l/min / cfm) @ 7 bar)	75 / 1.7.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82 / 2.9.82	8 / 116	8 / 116	8 / 116
Dostawa lotnica (l/min / cfm) @ 90 PSI)	81 / 2.9.89 / 3.1.89 / 3.1.89 / 3.1.141 / 4.9
Prédkosci Kompresora 1/min (rpm)	3100	2450	3750	1800
Waga (kg)	12.3	18.8	16.8	36
Rodzai ochrony	Zabezpieczene termiczone z automatycznym resetem z automatycznym resetem	Zabezpieczene termiczone z automatycznym resetem	Samoutrzymuñéca się occhorna termiczná	Samoutrzymuñéca się occhorna termiczná
Ogólna ochrona sprężarki	1P20	1P20	1P20	1P20
Cydil pracy	S3.25%	S3.75%	S3.15%	S3.50%

PŘEMÍSTĚNÍ JEDNOTKY DPC17PS
