Tip produs	Compresor de aer
Marcă	DEWALT
Model	DPC10QTC-QS
Tensiune de alimentare	230 V / 50 Hz
Putere motor	1,75 CP (1,3 kW)
Presiunea maximă a rezervorului	13,8 bar (200 psi)
Capacitatea rezervorului	10 L
Debit de aer (deplasare)	176 L/min (6,2 cfm)
Furnizare aer la 7 bar	82 L/min (2,9 cfm)
Viteză de rotație	2450 rot/min
Greutate	18,8 kg
Tip de protecție	IP20
Ciclu de funcționare	S3-75% (2,5 min ON / 7,5 min OFF)
Temperatura ambiantă de funcționare	0°C până la +35°C
Nivel de zgomot (LwA)	97 dB(A)
Supapă de siguranță	Reglată din fabrică, nu modificați
Regulator de presiune	Da, cu manometru
Golirea rezervorului	Supapă de golire sub rezervor
Întreținere zilnică	Verificați supapa de siguranță, goliți rezervorul
Accesorii recomandate	Unelte pneumatice DEWALT
Garanție	Consultați un centru autorizat

Întrebări frecvente - DPC10QTC-QS DEWALT

Cum să pornesc compresorul DPC10QTC-QS?

Verificați dacă tensiunea corespunde celei indicate pe plăcuța de identificare. Puneți comutatorul pe '0', conectați cablul, apoi comutați comutatorul pe 'I'. Compresorul funcționează automat.

Cum se golește rezervorul de aer?

Asigurați-vă că compresorul este oprit și deconectat. Deschideți supapa de golire situată sub rezervor și înclinați compresorul pentru a evacua toată condensarea. Închideți supapa după golire.

Ce fac dacă compresorul nu pornește?

Verificați tensiunea de alimentare, prelungitorul, întrerupătorul și siguranța. Dacă motorul s-a supraîncălzit, protectorul termic poate fi declanșat: așteptați să se răcească, apoi resetați.

Cum reglez presiunea de ieșire?

Rotiți butonul regulatorului în sensul acelor de ceasornic pentru a crește presiunea, în sens invers pentru a o scădea. Blocați butonul apăsând în jos dacă este necesar.

Care este presiunea maximă a rezervorului?

Presiunea maximă este de 13,8 bar (200 psi). Nu depășiți niciodată această valoare.

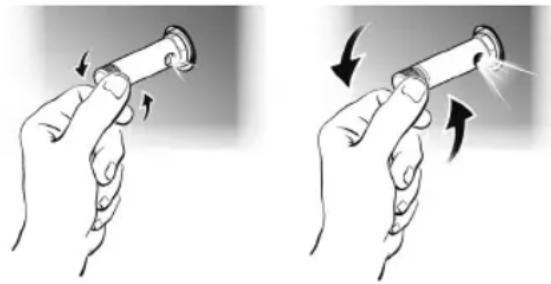

Cum verific supapa de siguranță?

Acționați supapa de siguranță rotind piulița până când auziți un șuierat de aer, apoi înșurubați la loc. Faceți acest lucru în mod regulat pentru a garanta buna funcționare.

Pot folosi un prelungitor cu acest compresor?

Da, utilizați un prelungitor cu trei conductori cu împământare, adaptat puterii. Consultați tabelul din manual pentru secțiunea minimă în funcție de lungime.

Cum curăț compresorul?

Utilizați o cârpă moale ușor îmbibată cu apă cu săpun pentru a curăța părțile exterioare. Nu folosiți niciodată solvenți. Mențineți grilele de aerisire curate.

Ce fac în cazul unei scurgeri de aer la nivelul racordurilor?

Aplicați o soluție de apă cu săpun pe racorduri; bulele indică o scurgere. Strângeți racordurile moderat. Dacă scurgerea persistă, contactați un centru autorizat.

Unde găsesc piesele de schimb?

Utilizați numai piese de schimb originale DEWALT. Contactați distribuitorul local sau un centru de reparații autorizat.

MANUAL DE UTILIZARE DPC10QTC-QS DEWALT

Română MANUAL DE INSTRUCTIUNI PRIVIND UTILIZAREA ȘI SIGURANTA

Citiți Manualul de instrucțiuni:

Înainte de a poziționa, utiliza sau regla compresorul, citiți cu atenție manualul de instrucțiuni.

Salvați avertismentele și instrucțiunile de siguranță pentru consultare ulterioară! Transmiteți unealta electrică numai împreună cu aceste documente. Dumneavoastră și toți ceilalți utilizatori trebuie să vă puteți informa în orice moment.

MARCAJELE PREZENTE PE UNEALTĂ Pictogramele următoare sunt afișate pe unealtă:

RISC DE ELECTROCUTARE: ATENTIE: înainte de a efectua orice operații pe compresor, acesta trebuie deconectat de la sursa de alimentare.

RISC DE TEMPERATURI RIDICATE: ATENTIE: compresorul include undele componente care pot atinge TEMPERATURI ridicate.

RISC DE PORNIRE ACCIDENTALĂ: ATENTIE: compresorul poate porni automat în cazul unei pene de curent și resetării ulterioare.

RISC DE EXPLOZIE: Golirea necorespunzătoare a rezervorului poate duce la o corodare excesivă a rezervorului, determinând o fisurare a rezervorului de aer sau o explozie.

ECHIPAMENT DE PROTECTIE OBLIGATORIU PENTRU URECHI, OCHI ŞI CĂI RESPIRATORII

INFORMATII IMPORTANTE

Citiți și însușiți-vă toate instrucțiunile de utilizare, măsurile de precauție și avertismentele din Manualul de instrucțiuni înainte de a utiliza sau întreține acest compresor. Majoritatea accidentelor rezultate în urma utilizării și întreținerii compresorului sunt cauzate de lipsa respectării regulilor și a măsurilor de siguranță de bază. Un accident poate fi adesea evitat prin recunoașterea unei situații potențial periculoase înainte ca aceasta să se producă și prin respectarea procedurilor de siguranță corespunzătoare. Măsurile de siguranță de bază sunt evidentiate în secțiunea „SIGURANȚA” din acest Manual de instrucțiuni și în secțiune care conțin instrucțiunile de utilizare și întreținere. Pericolele care trebuie evitate pentru a preîntâmpina vătămările corporale sau deteriorarea echipamentului sunt identificate prin AVERTISMENTELE de pe compresor și din acest Manual de instrucțiuni.

PĂSTRATI ACESTE INSTRUCTIUNI SI PUNETI-LE DISPONIBILE ALȚI UTILIZATORI AI ACÉSTUI INSTRUMENT!

DOMENIU DE UTILIZARE

Acest instrument este utilizat pentru generarea de aer comprimat pentru unelte pneumatice profesionale de înșurubat și gonflatoare de anvelope. Asigurați-vă întotdeauna că instrumentul pe care îl conectați are o valoare adecvată a presiunii aerului.

A nu se utiliza în condiții umede sau în prezența lichidelor sau gazelor inflamabile.

Utilizarea în sectorul medical și alimentar, precum și reumplerea rezervoarelor de oxigen nu este permisă.

Acest utilaj este un compresor profesional. NU permiteți copiilor să intre în contact cu acest compresor. Operatorii fără experiență care utilizează acest utilaj trebuie supravegheati.

Acest produs nu este destinat utilizării de către persoane (inclusiv copii) care suferă de diminuarea abilităților fizice, senzoriale sau mentale, de lipsa de experiență, cunoștințe sau aptitudini, în afara cazurilor când acestea sunt supravegheate de o persoană responsabilă de siguranța lor. Copiii nu trebuie lăsați niciodată singuri cu produsul.

SEMNIFICATIA CUVINTELOR DE SEMNALIZÁRE

⚠️ PERICOL: Indică o situație potențial periculoasă care, dacă este ignorată, va duce la grave vătămări corporale.

⚠ AVERTISMENT: indică o situație potențial periculoasă care, dacă este ignorată, ar putea determina vătămări corporale grave.

⚠️ ATENTIE: Indică o situație periculoasă care, dacă este ignorată, poate duce la vătămări corporale de gravitate medie.

NOTĂ: subliniază informațiile esențiale

Instrucțiuni de siguranță INSTRUCTIUNI IMPORTANTE DE SIGURANȚĂ PENTRU UTILIZAREA COMPRESORULUI.

⚠ AVERTISMENT: UTILIZAREA INCORECTĂ SAU NESIGURĂ A COMPRESORULUI POATE CAUZA VĂTĂMĂRI CORPORALE GRAVE SAU DECESUL. PENTRU A EVITA ACESTE RISCURI, RESPECTAȚI ACESTE INSTRUCTIUNI DE SIGURANTĂ DE BAZĂ.

CITIȚI TOATE INSTRUCTIUNILE

1. NU ATINGEȚI NICIODATĂ COMPONENTELE MOBILE Nu puneți niciodată mâinile, degetele sau alte părți ale corpului în apropierea componentelor mobile ale compresorului.

2. NU UTILIZATI NICIODATA ECHIPAMENTUL DACĂ NU SE AFLĂ TOATE PROTECTIILE PE POZITIE Nu utilizati niciodată acest compresor dacă toate protectiile sau funcțiile de siguranță nu se află pe poziție și în stare bună de funcționare. Dacă lucrările de întreținere sau

ROMÂNĂ

reparație impun eliminarea unei protecții sau a funcțiilor de siguranță, asigurați-vă că le restabiliți la reluarea utilizării compresorului.

3. PURTATI ÎNTOTDEAUNA ECHIPAMENT DE

PROTECTIE PENTRU OCHI Purtați întotdeauna ochelari de protecție sau echipamente similare de protejare a ochilor. Aerul comprimat nu trebuie orientat niciodată către vreo persoană sau vreo parte a corpului.

4. PROTEJATI-VĂ ÎMPOTRIVA ELECTROCUTĂRII

Preîntâmpinați contactul corpului cu suprafețele împământate, cum ar fi conducte, radiatoare, plite și frigidere. Nu utilizați niciodată compresorul în locuri umede sau ude. Nu lăsați niciodată aparatul expus la condiții meteo adverse.

5. DECONECTATI COMPRESORUL ATUNCI CÂND NU

SE AFLĂ ÎN UZ Deconectați întotdeauna compresorul de la sursa de alimentare și eliminați aerul comprimat din rezervorul de aer înainte de a efectua lucrări de reparație, inspectie, întreținere, curățare, înlocuire sau verificare a pieselor.

1. EVITATI PORNIREA ACCIDENTALĂ Nu transportați compresorul atunci când este conectat la sursa de alimentare sau când rezervorul de aer este plin cu aer comprimat. Comutatorul „ON/OFF” trebuie să fie în poziția „OFF” (OPRIT) înainte de a conecta compresorul la sursa de alimentare.

7. DEPOZITATI COMPRESORUL ÎN MOD

CORESPUNZĂTOR Atunci când nu este utilizat,

compresorul trebuie depozitat într-un spațiu uscat. Nu păstrați la îndemâna copiilor. Încuiați spațiul de depozitare.

1. PĂSTRAȚI ZONA DE LUCRU CURATĂ Zonele de lucru dezordonate înlesnesc vătămările. Îndepăratați uneltele inutile, reziduurile, mobila etc. din toate zonele de lucru.

2. TINETI COPIII LA DISTANȚĂ Nu lăsați vizitatorii să atingă cablul prelungitor al compresorului. Pentru siguranță, se va interzice accesul tuturor vizitatorilor în zona de lucru.

3. ÎMBRĂCATI-VĂ CORESPUNZĂTOR Nu purtați

îmbrăcăminte largă sau bijuterii. Acestea se pot prinde în componentele mobile. Purtați bonete de protecție pentru a ține strâns părul lung.

11. NU MANIPULATI ÎN MOD NECORESPUNZĂTOR

CABLUL Nu îl smuciți niciodată pentru a-l deconecta de la priză. Tineți cablul departe de surse de căldură, ulei și muchii ascuțite.

1. ÎNTRETINETI COMPRESORUL CU ATENTIE Inspectați periodic cablurile și, dacă sunt deteriorate, solicitați repararea acestora la o unitate de service autorizată. Verificați cablurile prelungitoare periodic și înlocuiti-le dacă sunt defecte.

2. PRELUNGITOARELE PENTRU EXTERIOR Atunci când folositi compresorul la exterior, utilizați exclusiv cabluri prelungitoare de exterior, marcate corespunzător.

3. FITI ATENTI Fiți atenți la ceea ce faceți. Faceți uz de regulile de bun simț. Nu utilizați compresorul atunci când sunteți obosit. Nu trebuie să utilizați niciodată compresorul dacă vă aflați sub influența drogurilor, alcoolului sau medicației care vă provoacă o stare de somnolentă.

15. INSPECTATI PENTRU A DEPISTA COMPONENTELE DETERIORATE ŞI SCURGERILE DE AER Înainte de a

continua să utilizați compresorul, verificați cu atenție protecția și celelalte componente pentru a depista eventualele deteriorări și pentru a vă asigura că funcționează corect și își îndeplinesc funcția pentru care au fost prevăzute. Verificați alinierea părților mobile, blocarea acestora, ruperea componentelor, montarea lor, scurgerile de aer și orice altă stare ce ar putea afecta utilizarea echipamentului. O protecție sau altă componentă deteriorată trebuie să fie reparată sau înlocuită corespunzător la un centru de service autorizat, dacă nu se indică altfel în acest Manual de instrucțiuni. Prevedeți înlocuirea comutatoarelor de presiune defecte la un centru de service autorizat. Nu utilizați compresorul în cazul în care comutatorul nu comută în poziția pornit și oprit. Nu încercați niciodată să reparați un rezervor de aer cu scurgeri sau deteriorat. Înlocuiți imediat rezervorul la un centru de service autorizat.

16. NU UTILIZATI NICIODATA COMPRESORUL PENTRU ALTE APLICATII IN AFARA CELOR SPECIFICATE Nu

utilizați niciodată compresorul pentru alte aplicații în afara celor specificate în Manualul de instrucțiuni. Nu respirați și nu inhalați niciodată aer comprimat. Nu vă așezați niciodată pe compresor.

1. MANIPULAȚI CORECT COMPRESORUL Utilizați compresorul în conformitate cu instrucțiunile furnizate în acest manual. Nu permiteți niciodată utilizarea compresorului de către copii, persoane nefamiliarizate cu funcționarea acestuia sau personal neautorizat.

2. PĂSTRATI TOATE ȘURUBURILE, BOLTURILE ȘI CAPACE FIXATE BINE PE POZITIE Tineți toate șuruburile, bolțurile și plăcile fixate bine pe poziție. Verificați periodic starea acestora.

19. PĂSTRATI ORIFICIUL DE AERISIRE A MOTORULUI

CURAT Orificiul de aerisire a motorului trebuie păstrat curat, astfel încât aerul să treacă liber prin acesta în orice moment. Verificați frecvent eventualele depuneri de praf.

20. UTILIZATI COMPRESORUL LA TENSIUNEA

NOMINALĂ Utilizați compresorul la tensiunile precizate pe plăcuța cu specificații. Dacă utilizați compresorul la o tensiune mai mare decât cea nominală, acest lucru va determina rotirea anormal de rapidă a motorului, putând deteriora unitatea și putând arde motorul.

1. NU UTILIZATI NICIODATĂ UN COMPRESOR DEFECT SAU CARE FUNCȚIONEAZĂ ANORMAL în cazul în care compresorul pare să funcționeze anormal, producând zgomote ciudate sau dacă pare deteriorat în alt fel, încetați imediat utilizarea acestuia și prevedeți repararea sa la un centru de service autorizat.
2. NU ŞTERGETI COMPONENTELE DIN PLASTIC CU SOLVENT Solventii, cum ar fi motorina, diluantul, benzina, tetraclorura de carbon și alcoolul pot deteriora și fisura componentele din material plastic. Nu le ştergeti cu astfel de solventi. Ştergeti componentele din plastic cu o lavetă moale, uşor umezită în apă și săpun și uscați bine.
3. UTILIZATI DOAR PIESE DE SCHIMB ORIGINALE Piesele de schimb neoriginale pot anula garanția și pot cauza deteriorări ce conduc la vătămări. Sunt disponibile piese de schimb originale la reprezentant.
4. NU MODIFICAȚI COMPRESORUL Nu modificați compresorul. Contactați întotdeauna un centru de service autorizat pentru orice fel de reparații.. Modificarea neautorizată poate afecta performanța compresorului și poate cauza, de asemenea, accidente sau vătămări asupra personalului ce efectuează reparația, care nu dispune de experiența tehnică și de cunoștințele necesare pentru a efectua corect operațiile de reparație. Modificările neautorizate pot mări riscul de vătămare corporală a utilizatorului sau riscul de daune materiale.
5. TRECETI COMUTATORUL ÎN POZITIA OPRIT ATUNCI CÂND COMPRESORUL NU ESTE UTILIZAT Când compresorul nu este utilizat, treceți comutatorul în poziția OPRIT, deconectați-I de la sursa de alimentare și deschideți robinetul de evacuare pentru a evacua aerul comprimat din rezervorul de aer.
6. NU ATINGETI NICIODATĂ SUPRAFATA Pentru a reduce riscul de arsuri, nu atingeti tuburile, capetele, cilindrul și motoarele.
7. NU ORIENTATI JETUL DE AER CÂTRE CORP Risc de vătămări! Nu orientați jetul de aer către persoane sau animale.
8. GOLITI REZERVORUL ZILNIC SAU DUPĂ FIECARE UTILIZARE. Deschideți supapa de golire și înclinați compresorul pentru a goli complet apa acumulată. Golirea necorespunzătoare a rezervorului poate avea ca rezultat o coroziune excesivă, ce poate duce la o fisurare bruscă sau o explozie a rezervorului de aer.
9. NU OPRIȚI COMPRESORUL TRĂGÂNDU-L DIN PRIZĂ Utilizați comutatorul „ON/OFF”.

10. UTILIZATI DOAR COMPONENTELE RECOMANDATE DE MANIPULARE A AERULUI, ACCEPTABILE PENTRU O PRESIUNE DE MINIMUM 13,8 BARI (200 PSI) Risc de explozie. Utilizați doar componentele recomandate de manipulare a aerului, acceptabile pentru presiuni de minimum 13,8 bari (200 PSI).

11. PURTAȚI ECHIPAMENTE CORESPUNZĂTOARE DE PROTECTIE PENTRU URECHI ȘI CAP Trebuie să purtați îmbrăcăminte corespunzătoare de protecție atunci când utilizați compresorul și unealta sau accesoriiul conectat la acesta. Consultați manualul uneltei/accesoriului și respectați normele de siguranță.

12. TINETI CONT DE CONDIȚIILE AMBIANTE Nu lăsați niciodată compresorul în ploaie. Nu utilizați niciodată compresorul în condiții de umezeală sau umiditate. Asigurați o iluminare bună. Nu utilizați niciodată compresorul în apropierea lichidelor sau a gazelor combustibile.
13. NU UTILIZATI COMPRESORUL ÎN ATMOSFERE EXPLOZIVE, PRECUM ÎN PREZENTA UNOR LICHIDE INFLAMABILE, A GAZELOR SAU A PRAFULUI.

Compresoarele pot produce scântei care pot aprinde praful sau vaporii.

PIESELE DE SCHIMB

La intervențiile de reparație, utilizați numai piese de schimb identice. Reparațiile trebuie efectuate exclusiv de către un centru de service autorizat.

CABLUL PRELUNGITOR

Utilizați doar cabluri prelungitoare cu triplu ștecher cu împământare și fișe tripolare compatibile cu ștecherul compresorului. Înlocuiți sau reparați cablul deteriorat. Asigurați-vă că respectivul cablu prelungitor se află în stare bună. Atunci când utilizați un cablu prelungitor, folosiți unul suficient de puternic pentru a face față curentului absorbit de echipamentul dvs.. Un cablu subdimensionat va cauza o cădere de tensiune, conducând la pierderea puterii și la supraîncălzire. Tabelul indică dimensiunea corectă de utilizat în funcție de lungimea cablului și de amperajul nominal de pe plăcuța cu specificații. Dacă aveți dubii, folosiți calibrul mai puternic imediat următor. Cu cât este mai mic calibrul, cu atât este mai puternic cablul.

Atunci când utilizati o unealtă electrică în aer liber, folosiți un prelungitor pentru exterior. Utilizarea unui cablu adecvat pentru exterior reduce riscul de electrocutare.

SECTIUNE CORECTĂ PENTRU O LUNGIME MAX. DE 20 m MONOFAZIC

⚠ AVERTISMENT Evitați pericolul de electrocutare. Nu utilizați niciodată acest compresor cu un prelungitor sau un cablu electric deteriorat sau uzat. Inspectați

ROMÂNĂ

periodic toate cablurile electrice. Nu utilizați niciodată aproape de apă sau într-un mediu în care este posibilă electrocutarea.

SUPAPĂ DE SIGURANTĂ

Acest compresor este echipat cu o supapă de siguranță menită să evite presurizarea excesivă a rezervoarelor de aer. Această supapă este presetată din fabrică și nu va funcționa decât dacă presiunea rezervorului atinge această presiune.

⚠ AVERTISMENT: NU ÎNCERCAȚI SĂ MODIFICATI SAU SĂ ELIMINATI ACEST DISPOZITIV DE SIGURANȚĂ. ORICE MODIFICĂRI ASUPRA ACESTEI SUPAPE POT CAUZA VĂTĂMĂRI GRAVE. Dacă acest dispozitiv necesită reparație sau întreținere, consultați un centru de service autorizat DEWALT.

Ataşamente și accesorii:

Pentru orice ataşament sau accesoriu pe care il veți utiliza împreună cu acest compresor, presiunea maximă permisă recomandată ar trebui să fie clar marcată pe produs sau clar notată în manual de utilizare. Depășirea presiunii nominale a acestor ataşamente (inclusiv, fără limitare: unelte pneumatice, accesorii acționate cu aer, pistoale de pulverizare, furtun de aer, racorduri pentru furtun de aer, anvelope și alte obiecte gonflabile) poate cauza proiectarea sau explozia acestora și poate determina vătămări grave.

- Nu depășiți niciodată presiunea maximă permisă recomandată de producător pentru orice atașament sau accesoriu pe care îl utilizați împreună cu acest compresor.

CICLUL DE LUCRU:

Pentru a asigura o durată lungă de viață a compresorului de aer DEWALT, nu îl utilizați la un ciclu de lucru mai mare decât valoarea indicată pe plăcuța de caracteristici și în tabelul cu date tehnice.

Pentru a evita supraîncălzirea motorului electric, acest compresor este proiectat pentru funcționarea intermitentă, conform indicațiilor de pe plăcuța cu date tehnice (de exemplu, S3-25 înseamnă 2,5 minute PORNIT, 7,5 minute OPRIT).

PĂSTRATI ACESTE INSTRUCTIUNI ȘI PUNETI-LE LA DISPOZITIA CÉLORLÁLTI UTILIZATORI AI ACESTÉI UNELTE!

UTILIZARE ŞI ÎNTRETINERE

NOTĂ: Informațiile cuprinse în acest Manual de instrucțiuni sunt concepute să vă asiste la utilizarea și întreținerea corecte a compresorului. Unele ilustrații din acest Manual de instrucțiuni pot afișa detalii sau atașamente care diferă de cele ale compresorului pe care ăl dețineți.

INSTALARE

Scoateți compresorul din ambalaj, asigurați-vă că este în stare perfect, verificând dacă a fost deteriorat în timpul transportului și efectuați următoarele operații:

Montați și filtrul de aer. Poziționați compresorul pe o suprafață plană sau cu o înclinare de maxim 10°, într-un loc bine aerisit, ferit de agenții atmosferici și nu în locuri unde există risc de explozie.

Dacă suprafața este înclinată și netedă, verificați dacă compresorul nu se mișcă atunci când funcționează. În caz contrar, blocați roțile cu două pene. Dacă suprafața este un suport sau o schelă, asigurați compresorul corespunzător, astfel încât să nu cadă.

Pentru a asigura o bună ventilație și o răcire eficientă, este important ca compresorul să fie la cel puțin 100 cm distanță de orice compartiment despărțitor. Compresoarele montate pe rezervor cu picioare fixe nu trebuie fixate rigid pe podea. În acest caz, este indicat să montați 4 suporturi antivibrații. Verificați dacă rezervoarele au fost golite și că nu sunt umede sau înfundate.

Nu manipulați necorespunzător cablul. Nu utilizați niciodată cablul pentru transportarea, tragerea sau scoaterea din priză a uneltei electrice. Tineți cablul departe de căldură, ulei, muchii ascuțite sau componente în mișcare.

Cablurile deteriorate sau încurcate sporesc riscul electrocutării.

Compresoarele monofazice sunt furnizate cu un cablu electric și un ștecher bipolar cu împământare. Compresorul trebuie conectat la o priză electrică cu împământare.

IMPORTANT: Nu utilizați niciodată fișa de masă în locul firului de neutru. Trebuie să se realizeze conexiunea la masă pentru a respecta standardele de siguranță (EN 60204). Ștecherul cablului electric nu trebuie utilizat pe post de comutator, ci trebuie montat într-o fișă electrică controlată cu ajutorul unui întrerupător diferențial adecvat (siguranță termică).

⚠ PERICOL: RISC DE ELECTROCUTARE. ÎMPĂMÂNTAREA INCORECTĂ POATE CAUZA ELECTROCUTAREA.

Nu modificati ștecherul furnizat. Dacă acesta nu se potrivește cu priza pe care o aveți la dispoziție, un electrician calificat trebuie să instaleze o priză corectă. Reparațiile asupra cablului sau ștecherului TREBUIE efectuate de către un electrician calificat.

PREGĂTIREA PENTRU UTILIZARE LISTĂ DE VERIFICARE ÎNAINTE DE PORNIRE

1. Asigurati-vă că comutatorul Pornit/Oprit (6) se află în poziția OFF (OPRIT).
2. Conectați cablul de alimentare la priza corectă a circuitului separat. Consultați paragraful Conexiunea electrică (mai sus).
3. Asigurați-vă că rezervorul de aer este golit; consultați paragraful Drenarea rezervorului de aer din sectiunea Intreținere.
4. Asigurati-vă că supapa de drenare (2) este închisă.
5. Asigurați-vă că supapa de siguranță (9) funcționează corect; consultați paragraful Verificarea supapei de siguranță din sectiunea Întreținere.
6. Rotiți butonul de reglare (4) în sens antiorar până când este închis complet Asigurați-vă că manometrul reglat indică 0 bari (0 psi).
7. Ataşati furtunul și accesoriiile.

⚠ AVERTISMENT: Risc de utilizare nesigură. Prindeți ferm furtunul în mână atunci când îl instalați și deconectați, pentru a preîntâmpina învârtirea acestuia.

1. Asigurați-vă că toate capacele și etichetele sunt pe poziție și sunt lizibile (pentru etichete) și montate bine. Nu utilizați compresorul până nu verificați toate elementele.

⚠ AVERTISMENT: Risc de explozie. O presiune excesivă a aerului determină un pericol de explozie. Verificați presiunea nominală maximă recomandată de producător pentru uneltele și accesoriiile pneumatice. Presiunea de la evacuarea regulatorului nu trebuie să depășească niciodată presiunea nominală maximă.

SETAREA INITIALĂ

⚠ AVERTISMENT: Nu utilizati această unitate până când nu citiți și vă însuști acest manual de instrucțiuni privind siguranța, utilizarea și întreținerea.

PORNIREA

Verificați dacă curentul rețelei se potrivește cu cel indicat pe plăcuța de date electrice - intervalul permis de toleranță este +/-5%. Rotiți sau apăsați în poziția „0”. Introduceți fișa în priza de alimentare și porniți compresorul, deplasând comutatorul Pornit/Oprit în poziția „I”.

Compresorul este complet automat și este controlat de comutatorul de presiune, care îl oprește atunci când presiunea din rezervor atinge valoarea maximă și îl repornește atunci când presiunea scade la valoarea minimă. Diferența de presiune dintre valoarea maximă și minimă este, de obicei, de aproximativ 2.4 bari (35 psi). Ex.: compresorul se oprește când atinge aproximativ 13.8 bari (200 psi) - presiunea maximă de funcționare) și repornește automat atunci când presiunea din rezervor scade la 11.4 bari (165 psi). După conectarea compresorului la linia electrică, încărcați-I la presiunea maximă și verificați exact cum funcționează echipamentul.

⚠ AVERTISMENT: Unitatea cap/cilindru/tub de distribuire poate atinge temperaturi ridicate. Fiți atenți atunci când lucrați în apropierea acestor componente și nu le atingeți, pentru a evita eventualele arsuri.

IMPORTANT

Compresoarele electrice trebuie conectate la o priză electrică protejată cu un întrerupător diferențial (siguranță termică). Motorul este prevăzut cu un dispozitiv de protecție la suprasarcină termică, amplasat în interiorul bobinei; acesta oprește compresorul atunci când temperatura motorului atinge valori foarte mari. Dacă se declanșează dispozitivul de protecție la suprasarcină termică, plasați comutatorul în poziția „OFF” (0). Deconectați compresorul până când acesta se răcește complet. Atunci când este rece, introduceți la loc ștecherul în priza electrică și deplasați comutatorul în poziția „On” (I). Compresorul ar trebui să pornească normal. În caz contrar, contactați imediat cel mai apropiat centru de service.

REGLAREA PRESIUNII DE FUNCTIONARE

Nu este nevoie să utilizați întotdeauna presiunea maximă de funcționare. Dimpotrivă, unealta pneumatică utilizată necesită adesea o presiune mai mică. La compresoarele echipate cu un reductor de presiune, trebuie să se

GRAFIC DE ÎNTREȚINERE
Procedură Zilnic Săptămânal
Verificați supapa de siguranță	X
Drenați rezervorul de aer	X
Verificați dacă există zgomot/vibrații neobișnuite	X
Verificați dacă există scurgeri de aer*	X
Curățați exteriorul compresorului		X
* Pentru a verifica dacă există scurgeri de aer, aplicați o soluție de apă cu săpun în jurul racordurilor. În timp ce compresorul pompează pentru acumularea presiunii și după întreruperea presiunii, observați dacă se formează bule de aer.

ROMÂNĂ

regleze corect presiunea de funcționare.

Reglați presiunea la valoarea necesară rotind butonul (4) în sens orar, pentru a mări presiunea și în sens anterior pentru a o micșora. După ce obțineți presiunea optimă, blocați butonul apăsându-l în jos. Pentru reductoarele de presiune care nu sunt prevăzute cu manometru, presiunea setată poate fi observată pe scara gradată amplasată pe corpul reductorului.

La reductoarele de presiune prevăzute cu manometru, presiunea poate fi observată pe indicator.

NOTĂ: Unele regulatoare de presiune nu au funcție de „apăsare pentru blocare”, prin urmare, este suficient să rotiți butonul pentru a regla presiunea

OPRIREA COMPRESORULUI

1. Apăsați comutatorul în poziția „0” (conform tipului de presostat montat pe compresor). NU opriți utilajul prin deconectarea de la priză sau prin scoaterea fișei.
2. Rotiți butonul de reglare (4) în sens antiorar până când este închis complet Asigurați-vă că manometrul reglat indică 0 bari (0 psi).
3. Demontați furtunul și accesoriiul.
4. Drenați rezervorul de aer; consultați paragraful Drenarea rezervorului de aer din secțiunea Întreținere. Asigurati-vă că manometrul rezervorului de aer indică 0 bari (0 psi).

DISPOZITIVUL DE PROTECTIE LA SUPRASARCINĂ AL MOTORULUI

Motorul prezintă un dispozitiv de protecție la suprasarcină termică. Dacă motorul se supraîncălzește din orice motiv, dispozitivul de protecție la suprasarcină oprește motorul. Motorul trebuie lăsat să se răcească înainte de a fi repornit. Pentru a-l reporni:

1. Setați comutatorul On/Off (A) în poziția OFF și conectați unitatea.
2. Lăsati motorul să se răcească.
3. Conectați cablul de alimentare în priza corespunzătoare a circuitului derivat.
4. Plasați comutatorul On/Off în poziția ON.

Întreținere

⚠ AVERTISMENT: Pentru reducerea riscului de vătămare corporală, opriți utilajul și deconectați utilajul de la sursa de alimentare și eliminați aerul comprimat din rezervorul de aer (Asigurati-vă că manometrul rezervorului de aer indică 0 bar (0 psi)) înainte de instalarea și demontarea accesoriiilor, înainte de reglarea sau modificarea configuratiilor.

O pornire accidentală poate cauza vătămări.

Trebuie să se respecte următoarele proceduri atunci când se efectuează lucrări de întreținere sau reparații la compresorul de aer.

NOTĂ: Lăsați compresorul de aer să se răcească înainte de a începe lucrările de reparatie.

NOTĂ: Toate sistemele de aer comprimat conțin componente ce necesită întreținere (de ex., ulei, filtre, separatoare) și care trebuie înlocuite periodic. Piesele uzate pot conține substanțe care sunt reglementate și trebuie casate în conformitate cu legile și regulamentele locale, de stat și federale.

NOTĂ: Notați pozițiile și locațiile piesele în timpul dezasamblării, pentru a facilita reasamblarea.

NOTĂ: Orice operații de reparație neincluse în această secțiune trebuie efectuate de către un centru de service al fabricii DEWALT sau de către un centru de service autorizat DEWALT.

DRENAREA REZERVORULUI DE AER

NOTĂ: Toate sistemele de aer comprimat generează condens care se acumulează în orice punct de scurgere (de exemplu, rezervoare, filtru, răcitoare, uscătoare). Acest condens conține ulei lubrifiant și/sau substanțe care pot fi reglementate și trebuie eliminate în conformitate cu reglementările în vigoare.

Condensul din rezervor trebuie drenat zilnic deschizând buşonul de drenare (2) de sub rezervor. Fiți atenți în cazul în care există aer comprimat în interiorul cilindrului, deoarece apa ar putea curge în afară cu o forță considerabilă.

1. Verificați dacă ați oprit compresorul.
2. Tinând de mâner, înclinați compresorul spre supapa de drenare, astfel încât să fie poziționată la baza rezervorului.
3. Rotiti supapa de drenare pentru a o deschide.
4. Tineți compresorul înclinat până când se elimină toată umezeala.

VERIFICAREA SUPAPEI DE SIGURANTĂ (9)

⚠ AVERTISMENT: Suprafete fierbinti. Risc de arsuri. Tubul de ieşire răcitorul final, capul de pompă și piesele din jur sunt foarte fierbinti. Nu atingeti! Lăsați compresorul să se răcească înainte de a-l repara.

⚠ AVERTISMENT: Risc de explozie. Dacă supapa de siguranță nu funcționează corect, poate surveni presurizarea în exces, care determină spargerea sau explozia rezervorului de aer.

Supapa de siguranță a fost setată pentru cea mai mare presiune permisă a vasului sub presiune. Este interzisă reglarea supapei de siguranță. Aționați din când în când supapa de siguranță pentru a vă asigura că funcționează atunci când este necesar.

Deşurubați piulița până când auziți eliberarea aerului comprimat. Apoi, înșurubați-o la loc. Păstrați întotdeauna supapa de siguranță și zona înconjurătoare curată și fără obstacole.

Acestea pot fi cauzate de etanseitatea necorespunzătoare a unui racord; verificați toate racordurile, umezindu-le cu apă cu săpun.

Compresorul nu pornește

Dacă există probleme la pornirea compresorului, verificați următoarele:

• Curentul rețelei se potrivește cu cel de pe plăcuța de date?
• Prelungitoarele electrice au diametrul sau lungimea corectă?
• Ambientul de lucru este prea rece? (sub 0 °C)
• Linia electrică este alimentată?
• Ştecherele sunt conectate corect?
• Siguranța termică și siguranțele sunt în stare bună?

Compresorul nu se opreşte

- În cazul în care compresorul nu se oprește la atingerea presiunii maxime, supapa de siguranță a rezervorului intră în funcțiune. Nu trebuie să utilizați NICIODATĂ un compresor cu o supapa de siguranță; contactați imediat cel mai apropiat centru de service.

IMPORTANT

• Nu deşurubați sub nicio formă vreun racord atunci când rezervorul este presurizat
• Verificați întotdeauna dacă rezervorul nu este sub presiune.
• Nu efectuați găuri, suduri și nu deformați intenționat rezervorul de aer comprimat.
• Nu efectuați operații pe compresor dacă nu ați deconectat ștecherul de alimentare.

• Temperatura în mediul de functionare: 0 °C +35 °C.

• Nu orientați jeturi de apă sau lichide inflamabile spre compresor.

• Nu așezați obiecte inflamabile lângă compresor.
• În timpul perioadelor de inactivitate, rotiți comutatorul de presiune în poziția „0” (OFF - OPRIT).
• Nu orientați niciodată jetul de aer către persoane sau animale
• Nu transportați compresorul atunci când rezervorul este presurizat.
• Fiți atenți la unele componente ale compresorului, cum ar fi capul și tuburile de distribuire, deoarece pot atinge temperaturi mari. Nu atingeți aceste componente, pentru a evita arsurile.
• Transportați compresorul, ridicându-I sau trăgându-I cu ajutorul mânerelor sau a manetelor corespunzătoare
• Tineți copiii și animalele la distanță mare față de zona de lucru a echipamentului.
• În cazul în care utilizati compresorul pentru vopsit: a) Nu lucrați în spații închise sau aproape de flăcări libere b) Asigurați-vă că există o ventilație adecvată în zona de lucru c) Protejați-vă nasul și gura cu o mască corespunzătoare. Consultați manualul uneltei/accesoriului și respectați normele de siguranță.
• În cazul în care cablul electric sau ștecherul sunt deteriorate, nu utilizati compresorul și contactați un centru de service autorizat pentru a înlocui elementul defect cu o piesă de schimb originală.
• În cazul în care compresorul se află pe un raft sau pe un blat deasupra nivelului solului, trebuie fixat pentru a preveni căderea sa în timpul funcționării.
• Nu puneti obiecte și nu puneti mâinile în interiorul grilelor de protecție, pentru a evita vătămările corporale sau deteriorarea compresorului.
• Pentru a preîntâmpina deteriorările grave, nu utilizati compresorul ca obiect tăios în contact cu obiectele sau animalele.
• După ce ați terminat utilizarea compresorului, scoateți întotdeauna ștecherul din priza electrică.

RECOMANDĂRI PENTRU UTILIZAREA EFICIENTĂ

- Pentru utilizarea eficientă a echipamentului la sarcină maximă continuă și la presiunea maximă de functionare, asigurați-vă că temperatura mediului de lucru la interior nu depășește +25 °C.

ACESTE COMPRESOARE AU FOST PROIECTATE PENTRU UTILIZARE INTERMITENTĂ. ACESTEA TREBUIE UTILIZATE DOAR PENTRU APLICATII ÎN CARE UTILIZAREA NU DEPĂȘEȘTE 50% DIN CICLU DE LUCRU ÎN DECURS DE O ORĂ.

ROMÂNĂ

DEPOZITAREA COMPRESORULUI ÎMPACHETAT ȘI DESPACHETAT

Pe toată perioada în care compresorul nu este utilizat înainte de despachetare, depozitați-l într-un spațiu uscat, la o temperatură cuprinsă între +5 °C și + 45 °C și adăpostiți-l de condiții-le meteo nefavorabile. Pe toată perioada în care compresorul nu este utilizat după despachetare, deconectați-l de la sursa de alimentare, drenați rezervorul de aer, așezați prelate deasupra pentru a-l proteja de praf, care se poate depune pe componente. Uleiul trebuie schimbat și trebuie să se verifice eficiența operațională a compresorului dacă acesta nu este utilizat pe perioade îndelungate.

TRANSPORTUL COMPRESORULUI

Când transportați compresorul într-un vehicul, remorcă etc., asigurați-vă că rezervorul de aer este golit și că unitatea este fixată și așezată pe o suprafață orizontală plană. Aveți grijă când conduceți, astfel încât să evitați răsturnarea unității în vehicul. Dacă aparatul este răsturnat, pot apărea daune ale aparatului sau ale obiectelor din jur.

RIDICAREA DPC17PS

Folosiți întotdeauna două persoane când ridicati aparatul și ridicati-l de mânerele recomandate pentru punctul de ridicare (5A și 5B).

MUTAREA DPC17PS

1. Apucați mânerul (5A) pentru a susține compresorul.

2. Trageți mânerul (5C) până când este complet extins (poziția de blocare). AVERTISMENT: Pericol de operare nesigură. Asigurați o poziție corespunzătoare a picioarelor și aveți grijă atunci când rostogoliți compresorul, astfel încât unitatea să nu se răstoarne sau să provoace pierderea echilibrului.

3. Pentru a-l deplasa, rostogoliți compresorul pe anvelope folosind mânerul (5C) așa cum se arată mai sus.

Depozitați compresorul în poziție verticală sau orizontală.

CONEXIUNILE PNEUMATICE

Asigurați-vă că folosiți întotdeauna tuburi pneumatice pentru aer comprimat cu caracteristicile de presiune maximă care sunt adecvate pentru compresor. Nu încercați să reparați tuburile dacă sunt deteriorate.

NE REZERVĂM DREPTUL DE A ADUCE MODIFICĂRI, FĂRĂ NOTIFICARE PREALABILĂ, ORI DE CÂTE ORI ESTE NECESAR.

CURĂTAREA

⚠ AVERTISMENT: Suflați murdăria și praful din carcasa principală cu aer uscat de îndată ce se strânge murdărie în interiorul și în jurul orificiilor de aerisire. Purtați echipament de protecție pentru ochi când efectuați această procedură.

⚠ AVERTISMENT: Nu utilizați niciodată solventi sau alte substanțe chimice agresive pentru curățarea componentelor nemetalice ale uneltei. Aceste substanțe chimice pot deprecia materialele utilizate în aceste componente. Folositi o cârpă umezită doar cu apă și cu săpun delicat. Nu lăsați niciun lichid să intre în unealtă; nu scufundați niciodată unealta

ACCESORII OPTIONALE

⚠ AVERTISMENT: Deoarece accesoriiile, altele decât cele oferite de DEWALT nu au fost testate cu acest produs, utilizarea acestora cu unealta dvs. poate fi periculoasă. Pentru a reduce riscul de vătămări, se recomandă numai utilizarea accesoriiilor DEWALT.

PROTEJAREA MEDIULUI ÎNCONJURĂTOR

Colectarea selectivă. Acest produs nu trebuie să fie aruncat împreună cu gunoiul menajer.

În cazul în care veți avea nevoie de înlocuirea produsului dvs. DEWALT sau nu-l veți mai utiliza, vă rugăm să nu-l depozitați împreună cu deșeurile menajere. Prevedeți colectarea selectivă pentru acest produs.

Colectarea selectivă a produselor uzate și a ambalajelor permite reciclarea și refolosirea materialelor. Reutilizarea materialelor reciclate contribuie la prevenirea poluării mediului

înconjurător și reduce cererea de materii prime.

Este posibil ca regulamentele locale să prevadă colectarea selectivă a produselor electrice de uz casnic la centrele municipale de deșeuri sau de către comerciant atunci când achiziționați un produs nou.

DEWALT pune la dispoziție o unitate pentru colectarea și reciclarea produselor DEWALT când acestea au ajuns la sfârșitul perioadei de funcționare. Pentru a beneficia de acest serviciu, vă rugăm să returnați produsul dvs. la orice agent de reparații autorizat care îl va colecta pentru dvs.

Puteți verifica localizarea celui mai apropiat agent de reparații autorizat contactând biroul DEWALT la adresa indicată în prezentul manual. Alternativ, o listă a agenților de reparații DEWALT autorizați și detalii complete despre operațiile de service post-vânzare și despre datele de contact sunt disponibile pe Internet la adresa: www.2helpU.com.

ROMÂNĂ

GHID DE DEPANARE

Această secțiune prezintă o listă a defectiunilor cel mai des întâlnite, a cauzelor și acțiunilor de remediere a acestora. Operatorul sau personalul de întreținere poate efectua unele acțiuni de remediere, iar altele pot necesita asistența unui tehnician calificat DEWALT sau a reprezentantului.

Problemă

Cod

Presiune excesivă în rezervorul de aer - supapa de siguranță se activează 1,2

Scurgeri

de

aer

Scurgeri de aer din rezervorul de aer sau la sudurile rezervorului de aer 4

Scurgeri de aer între cap și placa supapei 5

Scurgeri de aer la supapa de siguranță 6

Zgomot

cu

bătăi

Presiunea indicată pe manometrul reglat scade la utilizarea unui accesoriu 7

Compresorul nu furnizează suficient aer pentru acționarea accesorilor 8, 9, 10, 11, 12

Butonul de reglare prezintă scurgeri continue de aer 13

Regulatorul nu închide orificiul de evacuare a aerului 13

Motorul nu funcționează 11, 14, 15, 16, 17,

6

18,

19,

20

COD CAUZĂ POSIBILĂ SOLUȚIE POSIBILĂ
1	Comutatorul de presiune nu oprește motorul atunci când compresorul atinge presiunea de decuplare
2	Presiunea de decuplare a comutatorului este prea mare
3	Racordurile tuburilor nu sunt strânse suficient
4	Rezervor de aer defect
5	Garniturile prezintă scurgeri
6	Supapă de siguranță defectă
7	Regulatorul nu este reglat corect pentru accesorii utilizat
8	Utilizare excesivă prelungită a aerului
9	Compresorul nu este suficient de mare pentru accesorii
10	Gaură în furtunul de aer

ROMÂNĂ

COD CAUZĂ POSIBILĂ SOLUȚIE POSIBILĂ
11	Verificați dacă există supape blocate	Contactați un centru de service al fabricii DEWALT sau un centru de service autorizat DEWALT.
12	Scurgeri de aer Strângeți racordurile.
13	Regulatorul este deteriorat	Contactați un centru de service al fabricii DEWALT sau un centru de service autorizat DEWALT.
14	S-a declanșat comutatorul de protecție la supraîncărcarea motorului	Consultați paragraful Supraîncărcarea motorului din secțiunea Caracteristici.
15	Cablul prelungitor nu are lungimea sau calibrul corect	Verificați calibrul și lungimea corecte ale cablului. Consultați paragraful Cablurile prelungitoare din secțiunea Instalare.
16	Conexiuni electrice slăbite	Contactați un centru de service al fabricii DEWALT sau un centru de service autorizat DEWALT.
17	Motor sau condensator de pornire eventual defect	Contactați un centru de service al fabricii DEWALT sau un centru de service autorizat DEWALT.
18	Vopsea pulverizată pe componentele interne ale motorului	Contactați un centru de service al fabricii DEWALT sau un centru de service autorizat DEWALT. Nu utilizați compresorul în zona în care se pulverizează vopsea. Consultați avertismentul referitor la vaporii inflamabili.
19	Siguranță arsă, disjunctor declanșat	1. Verificați în cutia de siguranțe dacă siguranța este arsă și înlocuiti-o, dacă este necesar. Resetați disjuncorul. Nu utilizați o siguranță sau un disjunctor cu o tensiune nominală mai mare decât cea specificată pentru circuitul dvs. separat.2. Verificați dacă există siguranța corespunzătoare. Utilizați doar o siguranță cu întârziere.3. Verificați dacă există condiții de joasă tensiune și/sau un cablu prelungitor corespunzător.4. Deconectați celelalte aparate electrice de la circuit sau utilizați compresorul pe un circuit separat propriu.
20	Presiunea din rezervor depășește presiunea de cuplare a comutatorului de presiune	Motorul va porni automat atunci când presiunea rezervorului scade sub presiunea de cuplare a comutatorului de presiune.

ROMÂNĂ

Model	DPC6MRC-GS DPC6MRC-GB	DPC100TC-0S DPC100TC-GB	DPC10RC-0S	DPC100TC-LXDPC17PS-0S
Dimensiune rezervor (1) 6.9.4.10.10.17
Volti (V.c.a.) 230 230 230 110 230
Puterede van CP / KW 1.5 / 1.1.175 / 1.3.20 / 1.5.20 / 1.5.25 / 1.8	1.5.25 / 1.8
Curent (A) 5.6.9.7.1.13.5.8
Tip pompa Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uel Liber de uen
Zgomot / masuratore maria, LRA / KRA (dB)	97 / 1.5	89 / 1.5	97 / 1.5	97 / 1.0
Zgomot / masuratore maria, LRA / KRA @ 4m (dB)	77 / 1.5	69 / 1.5	77 / 1.5	75.5 / 1.5
Zgomot exterior, masurst, LwAm (dB)	94.5	87.4	95.5	95.5
Zgomot exterior, garantat, LwA (dB)	97 89 97 97 97
Presiune maxima de funciónare (bar / psi)	8 / 116	13.8 / 200	10 / 145	10 / 145
Presiunea maximà din rezervor (bar / psi)	8 / 116	13.8 / 200	10 / 145	10 / 145
Volum de aer (l/min / cfm)	170 / 6	176 / 6.2	206 / 7.3	206 / 7.3
Furnizare aer (l/min / cfm) @ 7 bar)	75 / 1.7	82 / 2.9	82 / 2.9	82 / 2.9
Furnizare aer (l/min / cfm) @ 90 PSI)	81 / 2.9	89 / 3.1	89 / 3.1	89 / 3.1
Viteza compresorului in l/min (rpm)	3100	2450	3750	3750
Greutate (kg)	123	18.8	16.8	18 36
Tip protefice	Protecile temtica cu resetare automata	Protecile temtica cu resetare automata	Protecile temtica cu resetare automata	Protecile temtica cu auto-finere
Protectie generale a compresorului	1p20	1p20	1p20	1p20
Ciculi de lucru	33 25%	33 75%	33 15%	33 15%

_

| _

一

1
