MANUAL DE UTILIZARE DW729KN DEWALT

Ați ales o unealtă electrică DEWALT. Anii de experiență, cercetarea și inovarea minuțioase în ceea ce privește produsul fac din DEWALT unul dintre partenerii cei mai de încredere pentru utilizatorii de unelte electrice profesionale.

Specificații tehnice

	DW728KN	DW729KN
Putere absorbită	W		2200
Putere de leşire	W		1820
Tip		2	2
Tensiune	V	230	400
Diametru disc	mm	350	350
Alezaj disc	mm	30	30
Diametru ax	mm	30	30
Turație în gol, 50 Hz	min^1	3000	3000
Turație în sarcină, 50 Hz	min^1	2850	2780
Adâncime de tâiere la 90°	mm	110	110
Capacitate max. de tâiere transversală la 0°	mm	525	525
Capacitate max. de tâieri oblice la 45°
mâna dreaptă	mm	365	365
mâna stângă	mm	150	150
Adâncime de tâiere la 45°	mm	75	75
Capacitate max. de tâiere transversală la 0°	mm	525	525
Capacitate max. de tâieri oblice la 45°
mâna dreaptă	mm	250	250
mâna stângă	mm	270	270

Dimensiuni generale (cu standul cu picloare)	cm	181 x 134 x 152	181 x 134 x 152
Adaptor extragere praf	mm	100	100
Valori recomandate extragere praf
Viteza aerului în punctul
de conectare	m/s	20	20
Flux volum metric	m^3/h	500	500
Valoare aspirare în punctul
de conectare	PA	5000/2400	5000/2400
Port extragere praf	mm	100	100
Secțiune transversală	cm^2	78,5	78,5
Port extragere praf	mm	40	40
Secțiune transversală	cm^2	12,6	12,6
Greutate	kg	149	149
Timp de blocare automată a discului		< 10s	< 10s
Ciclu de lucru	min	1'/1'	1'/3'
Grad de protectie		IP5X	IP5X

Valorile totale ale vibratilor (suma vectorială a trei direcții) determinată conform cu EN 61029-1:
L_VA (presiune sonoră)	dB(A)	96	96
K_PA (marjă presiune sonoră)	dB(A)	3,0	3,0
L_VA (putere sonoră)	dB(A)	109	109
K_VA (marjă putere sonoră)	dB(A)	2,9	2,9

Valorile totale ale vibrațiilor (suma vectorială a trei direcții) determinată conform cu EN 61029-1:

Valoarea emisiilor de vibrații a_h = m/s^3		2,0	2,0
Marjă K =	m/s^3	1,9	1,9

NOTĂ: Cifrele reprezintă nivelurile de emisii și nu reprezintă neapârat nivelurile sigure de lucru. Deși există o corelație între nivelurile emisiilor și al expunerii, aceasta nu poate fi utilizată cu certitudine pentru a determina dacă sunt sau nu necesare măsuri suplimentare de precautie. Factorii care influențează nivelul actual al expunerii forței de lucru includ caracteristicile încaperii de lucru și alte surse de zgomot etc., de ex. numărul utilajelor și alte procese adiacente. De asemenea, nivelul de expunere permis poate varia de la o țară la alta. Această informație, totuși, va permite utilizatorului masinii să facă o evaluare mai bună a pericolului și riscului.

Sigurante: 3300

Europa	Unelte la 230 V	16 Amperi, rețea electrică
	Unelte la 400 V	16 Amperi, pe fază

Definitii: Instructiuni de siguranță

Definitiile de mai jos descriu nivelul de severitate al fiecărui cuvânt de semnalizare. Vă rugăm să citiți manualul și să fiți atenți la aceste simboluri.

PERICOL: indică o situație periculoasă imediată care, dacă nu este evitată, va determina decesul sau vătămarea gravă.
AVERTISMENT: indică o situație potențial periculoasă care, dacă nu este evitată, poate determina decesul sau vătămarea gravă.
ATENTIE: indică o situație potențial periculoasă care, dacă nu este evitată, poate determina vătămări minore sau medii.
OBSERVATIE: Indică o practică necorelată cu vătămarea corporala care, dacă nu este evitată, poate determina daune asupra bunurilor.

Denotă riscul de electrocutare.

Denotă riscul de incendiu.

Denotă margini ascuțite.

Declaratie de conformitate CE

DIRECTIVA CU PRIVIRE LA ECHIPAMENTELE TEHNOLOGICE

FIERĂSTRĂU CU BRAT RADIAL

DW728KN/DW729KN

DEWALT declară că aceste produse descrise în Specificații tehnice sunt conforme cu normele: 2006/42/EC, EN 1870-17:2007.

Aceste produse sunt, de asemenea, conforme cu Directivele 2014/30/UE și 2011/65/UE. Pentru informații suplimentare, vă rugăm să contactați DEWALT la următoarea adresă sau să consultați coperta din spate a manualului.

Subsemnatul este responsabil pentru întocmirea dosarului tehnic și face această declarație în numele DEWALT.

Horst Grossmann

Vicepresedinte Departament Tehnic DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania 27.08.2014

AVERTISMENT: pentru a reduce riscul vătămării, citiți manualul de instrucțiuni.

Reguli generale de siguranță

AVERTISMENT! Atunci când utilizați unelte electrice trebuie să respectați întotdeauna măsurile de siguranță de bază pentru a reduce riscul de incendiu, electrocutare și vătămări corporale, inclusiv cele ce urmează.

Citiți în totalitate aceste instrucțiuni înainte de utilizarea acestui produs și păstrați-le pentru consultare ulterioară.

PĂSTRAȚI ACEST MANUAL PENTRU CONSULTARE ULTERIOARĂ

1. Păstrați zona de lucru liberă.

Zonele și bancurile de lucru dezordonate înlesnesc vătămările.

2. Tineți cont de mediul spațiului de lucru.

Nu expuneți unealta la ploaie. Nu utilizați unealta în condiții de umezeală sau umiditate. Păstrați zona de lucru bine iluminată (250 - 300 Lux). Nu utilizați unealta acolo unde există riscul de producere a unui incendiu sau a unei explozii, de ex. în prezența lichidelor și gazelor inflamabile.

3. Fiți atenți să nu vă electrocutați.

Evitați contactul corpului cu suprafețele împământate (ex. conducte, radiatoare, aragazuri și frigidere). Atunci când utilizați unealta în condiții extreme (de ex. umiditatea ridicată, atunci când se produce șpan metalic etc.), securitatea electrică poate fi îmbunătățită introducând un transformator de izolare sau un întrerupător automat la scurgeri electrice către pământ (FI).

4. Tineți persoanele din jur la distanță.

Nu lăsați alte persoane, în special copii, care nu sunt implicate în procesul de lucru să atingă unealta sau cablul și îneți-le la distanță de zona de lucru.

5. Depozitați uneltele atunci când nu le folositi.

Atunci când nu sunt folosite, uneltele trebuie să fie depozitate într-un spațiu uscat, încuiat și nu la îndemâna copiilor.

6. Nu forțati unealta.

Aceasta va efectua lucrarea mai bine și în mod mai sigur, în ritmul pentru care a fost concepută.

7. Utilizați unealta adecvată.

Nu forțați uneltele de mici dimensiuni pentru a efectua operații specifice uneltelor pentru regim greu de lucru. Nu utilizați unelte pentru scopuri contrare destinației acestora; spre exemplu, nu utilizați fierăstraie circulare pentru a tăia crengi sau bușteni.

8. Îmbrăcați-vă corespunzător.

Nu purtați îmbrăcăminte largă sau bijuterii deoarece acestea pot fi prinse în componentele în mișcare. Se recomandă utilizarea bocancilor antiderapanți atunci când lucrați în aer liber. Purtați bonete de protectie pentru a ține strâns părul lung.

Utilizați întotdeauna ochelari de protecție. Utilizați o mască pentru față sau o mască anti-praf dacă operațiile de lucru produc praf sau particule proiectate. În cazul în care astfel de particule sunt deosebit de fierbinți, purtați, de asemenea, o salopetă rezistentă la căldură. Purtați întotdeauna echipament de protecție pentru urechi. Purtați întotdeauna o cască de protecție.

10. Conectați echipamentul de aspirare a prafului.

În cazul în care dispozitivele prezintă posibilitatea conectării de accesorii pentru aspirația și colectarea prafului, asigurati-vă că aceste accesorii sunt conectate și utilizate în mod corespunzător.

11. Nu manipulați necorespunzător cablul.

Nu trageți niciodată brusc de cablu pentru a scoate unealta din priză. Tineți cablul departe de surse de căldură, ulei și muchii ascuțite. Nu cărați niciodată unealta trăgând de cablu.

12. Fixați piesa de prelucrat.

În măsura în care este posibil, folosiți bride sau o menghină pentru a fixa piesa de prelucrat. Este mai sigur decât dacă v-ăți folosi mâinile și astfel puteți avea ambele mâini libere pentru a manipula unealta.

13. Nu vă întindeți pentru a apuca unealta de lucru.

Mentineți-vă întotdeauna stabilitatea și echilibrul.

14. Întrețineți uneltele cu grijă.

Păstrați uneltele de tăiat ascuțite și curate pentru performanță și siguranță sporită. Urmați instrucțiunile de lubrifiere și de schimbare a accesoriiilor. Inspectați unealta periodic și dacă este defectă duceți-o la un centru de service autorizat pentru a fi reparată.Țineți mânerele uscate, curate și lipsite de ulei și unsoare.

15. Deconectați uneltele.

Atunci când uneltele nu sunt în funcțiune, înainte de a efectua operații de service sau de înlocuire a accesorilor, precum discurile, vârfurile și cuțilele, deconectați-le de la sursa de alimentare.

16. Îndepărtați cheile de reglare și cheile fixe.

Faceți-vă un obicei din a verifica dacă cheile de reglare și cheile fixe au fost îndepărtate de pe unealtă înainte de a o utiliza.

17. Evitați pornirea accidentală.

Nu cărați unealta cu degetul deasupra întrerupătorului. Asigurați-vă că unealta este oprită înainte de a o conecta.

18. Utilizați cabluri prelungitoare speciale pentru exterior.

Înainte de utilizare, inspectați cablul prelungitor și înlocuiti-I dacă este deteriorat. Atunci când folosiți unealta în aer liber, utilizați exclusiv cabluri prelungitoare de exterior, marcate corespunzător.

19. Fiți vigilenti.

Fiți atenți la ceea ce faceți. Faceți uz de regulile de bun simț. Nu utilizați unealta atunci când sunteți obositi sau când vă aflați sub influența drogurilor sau a alcoolului.

20. Inspectați pentru a depista componentele deteriorate.

Înainte de utilizare, verificați unealta și cablul de alimentare pentru a vă asigura că vor funcționa corect și își vor îndeplini funcțiile pentru care au fost concepute. Verificați alinierea componentelor în mișcare, ruperea componentelor, asamblarea și orice altă stare ce ar putea afecta funcționarea uneltei. O apărătoare sau altă componentă deteriorată trebuie să fie reparată sau înlocuită corespunzător la un centru de service autorizat, dacă nu se indică altfel în acest manual de instrucțiuni. Prevedeți repararea sau înlocuirea comutatoarelor deteriorate sau defecte de către un centru autorizat de reparații. Nu utilizați unealta în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Nu încercați niciodată să efectuați singuri operații de reparare.

AVERTISMENT! Utilizarea vreunui accesoriu sau ataşament sau efectuarea vreunei operațiuni cu această unealtă diferite de cele recomandate în prezentul manual de instrucțiuni poate implica un risc de vătămare corporală.

21. Prevedeți repararea uneltei de către o persoană calificată.

Această unealtă electrică respectă regulile relevante de siguranță. Reparațiile trebuie să fie efectuate exclusiv de către persoane calificate care folosesc piese de schimb originale, în caz contrar, se poate genera un pericol considerabil pentru utilizator.

Reguli suplimentare de siguranță specifice pentru fierăstraiele cu braț radial

• Protejati sursa de alimentare cu o siguranță corespunzătoare sau cu un întrerupător de circuit.
• Păstrați curate și lipsite de urme de grăsime șinele de rulare și angrenajul ansamblului capului de rulare.
• Înainte de a porni fierăstrăul, asigurați-vă că ghidajul este în poziția corectă. Discul nu trebuie să atingă materialul înainte ca fierăstrăul să fie tras de mâner.

RÔMÂNÃ

- Setați întotdeauna apărătoarea pentru degete în așa fel încât să treacă deasupra ghidajului fix sau să fie cu 3 mm deasupra suprafetei materialului care trebuie tăiat, oricare dintre ele este mai înaltă.

- Verificați regulat precizia reglajelor și efectuați reglaje noi, dacă este necesar.

- Asigurați-vă că discul se rotește în direcția corectă și că dinții sunt orientați înspre partea din față a ghidajului.

- Asigurați-vă că toate manetele de blocare sunt fixate bine înainte de a începe să lucrați.

- Nu utilizați niciodată mașina fără a avea toate apărătorile montate.

- Când nu este utilizat, protejați complet discul fierăstrăului cu ajutorul apărătorii pentru disc.

- Când nu este utilizat, când schimbați discurile sau efectuați operațiuni de întreținere, deconectați mașina de la sursa de alimentare.

- Utilizați întotdeauna discuri corecte, ascuțite, fabricate în conformitate cu EN847-1 și cu un unghi de înclinare de +/- 5 mm.

- Nu utilizați niciodată discuri de fierăstrău a căror viteză nominală maximă este mai mică decât viteza de rotație a axului.

- Nu utilizati discuri HSS (oțel de mare viteză).

- Diametrul recomandat al discului este menționat în specificațiile tehnice.

- Nu blocați cu nimic ventilatorul motorului pentru a opri arborele motorului.

- Înainte de utilizare, asigurați-vă că apărătorile, frâna, dispozitivele de revenire automată și cele de blocare funcționează corect. Nu utilizați maçina în cazul în care aceste dispozitive sunt defecte.

- Când tăiați o piesă rotundă, utilizați ÎNTOTDEAUNA un dispozitiv de prindere sau o prismă pentru a preveni rotirea piesei de prelucrat.

- Nu forțați acțiunea de tăiere. (Blocarea sau blocarea parțială a motorului poate cauza daune majore.) Lăsați motorul să atingă viteza maximă înainte de a efectua tăietura.

- Nu ridicati mașina apucând de masa de lucru.

- Nu tăiați metale feroase, neferoase sau zidărie.

- Nu aplicati lubrifianti pe disc în timpul funcțiunii.

- Nu așezați nicio mână în zona de acțiune a discului atunci când unealta este conectată la sursa de alimentare.

- Nu poziționați mâinile în jurul discului când acesta este în funcțiune.

- Nu puneti mâinile la mai puțin de 150 mm față de disc în timpul tăierii.

- Nu utilizati discuri de fierăstrău crăpate sau deteriorate.

- Înlocuiți ghidajul dacă este deteriorat și/sau nu mai oferă suport optim. Ghidajul trebuie înlocuit periodic.

- Asigurați ÎNTOTDEAUNA operarea în condiții de siguranță. Fierăstraiele cu braț radial trebuie să fie fixate pe podea cu șuruburi cu diametru de 8 mm și lungimea minimă de 80 mm.

AVERTISMENT! Când tăiați piese rotunde, este necesar să securizați piesa de prelucrat pentru a împiedica rotirea acesteia cu ajutorul unui dispozitiv de prindere sau suport.

- Nu utilizati mașina în locuri în care temperatura poate atinge -5° sau 40 °C. Temperatura optimă este de 20 °C.

- Utilizatorii trebuie instruiti asupra factorilor care influențează expunerea la zgomot (ex. utilizarea discului de fierăstrău conceput pentru reducerea nivelului de zgomot emis și întreținerea utilajului). Raportați defectiunile utilajului, inclusiv ale apărătorilor sau discului, imediat ce sunt depistate. Asigurați-vă că operatorul este pregătit corespunzător pentru utilizarea, reglarea și operarea mașinii.

- Conectați mașina la un dispozitiv de colectare a prafului atunci când efectuați tăieri în lemn. Luați întotdeauna în considerare factorii care influențează expunerea la praf, cum ar fi:

- tipul de material de prelucrat (plăcile aglomerate produc mai mult praf decât lemnul);

- reglarea corectă a discului fierăstrăului;

- asigurați-vă că extractția locală precum și capacele, deflectoarele și igheaburile sunt reglate corespunzător.

- Purtați întotdeauna mănuși de lucru atunci când efectuați operațiuni de service asupra mașinii, când manipulați piese de prelucrate dure sau când schimbați discul de fierăstrău.

- În cazul producerii unei căderi de tensiune când mașina merge în gol, eliberați imediat mânerul, asigurându-vă că, capul fierăstrăului se mișcă automat în poziția de repaus.

AVERTISMENT! Cablurile electrice defecte trebuie înlocuite imediat.

AVERTISMENT: Pentru a reduce riscul vătămării, opriți unitatea și deconectați aparatul de la sursa de alimentare înainte de a instala și a scoate accesoriiile, înainte de a efectua reglajele sau modificări de instalare sau atunci când efectuați reparații. Asigurați-vă că întrerupătorul este în poziția OPRIT. O pornire accidentală poate cauza vătămări.

- Raportați defectiunea și semnalizați corespunzător utilajul pentru a preîntâmpina ca acesta să fie utilizat de alte persoane.

- Atunci când discul fierăstrăului este blocat datorită unei forțe anormale de pătrundere în material în timpul tăierii, opritți utilajul și deconectați-l de la sursa de alimentare. Îndepărtați piesa de prelucrat și asigurați-vă că discul fierăstrăului se mișcă liber. Porniți utilajul și începeți o nouă operație de tăiere cu o forță de apăsare redusă.

Riscuri reziduale

Riscurile următoare sunt inerente în cazul utilizării fierăstraielor cu braț radial:

În ciuda aplicării regulamentelor de siguranță corespunzătoare și implementării dispozitivelor de siguranță, anumite riscuri reziduale nu pot fi evitate.

Acestea sunt:

• Vătămări cauzate de atingerea componentelor ce se rotesc.
• Afectarea auzului.

- Riscul de accidente cauzate de componentele neacoperite ale discului rotativ al fierăstrăului.

- Riscul de vătămări la schimbarea discului.

- Riscul de strivire a degetul la deschiderea apărătorilor.

- Pericole asupra sănătății cauzate de inhalarea prafului rezultat în urma tăierii lemnului, în special a stejarului, fagului și MDF.

Marcajele prezente pe unealtă

Pictogramele următoare sunt afișate pe unealtă:

Citiți manualul de instrucțiuni înainte de utilizare.

Purtați echipament de protecție pentru urechi.

Purtați echipament de protectie pentru ochi.

Când cablul de alimentare este deteriorat, scoateți imediat ștecherul din priză.

Deconectați întotdeauna ștecherul înainte de a efectua orice reglaje sau orice operațiuni de service/întreținere.

Continutul ambalajului

Ambalajul contine:

1 Fierăstrău cu braț radial partial asamblat

2 Curele pentru masă (1 pt. dreapta, 1 pt. stânga)

2 Ghidaje (1 drept, 1 stâng)

2 Extensii pentru masă (1 pt. dreapta, 1 pt. stânga)

DW728KN: 1 Casetă pentru întrerupător cu frână electronică

DW729KN: 1 Casetă pentru întrerupător SA cu frână electronică, dispozitiv de protecție la suprasarcină și dispozitiv de deconectare a întrerupătorului principal

1 Colector pentru praf

1 Cutie ce contine:

1 suport cu picioare (4 picioare, 1 manivelă de reglare SA, 3 M8 x 25)
1 Manual de instructiuni
1 Schemă explodată
3 Punguliţe

1 Pungulită ce conține:
12 Saibe plate D10
12 Piulite M10
12 şuruburi cu cap imbus M10 x 20
1 Punguliță ce conține:
4 Suporturi triunghiulare (2 pt. dreapta, 2 pt. stânga)
4 Suporturi drepte
6 Inserturi din lemn
10 Şuruburi M8 x 25 (aluminiu)
19 Şuruburi M8 x 20
3 Saibe D8 (diametru extern de 24 mm)
26 \$aibe plate D8
27 Piulite M8

1 Pungulită ce conține:

6 chei hexagonale (3, 4, 5, 6, 8 și 10 mm)

1 Cheie cu dinte

3 Chei tubulare (10, 13 și 17 mm)

• Verificați eventualele deteriorări ale uneltei, ale componentelor sau accesoriiilor, ce ar fi putut surveni în timpul transportului.
• Acordati timpul necesar pentru a citi integral și pentru a înțelege acest manual înaintea utilizării.

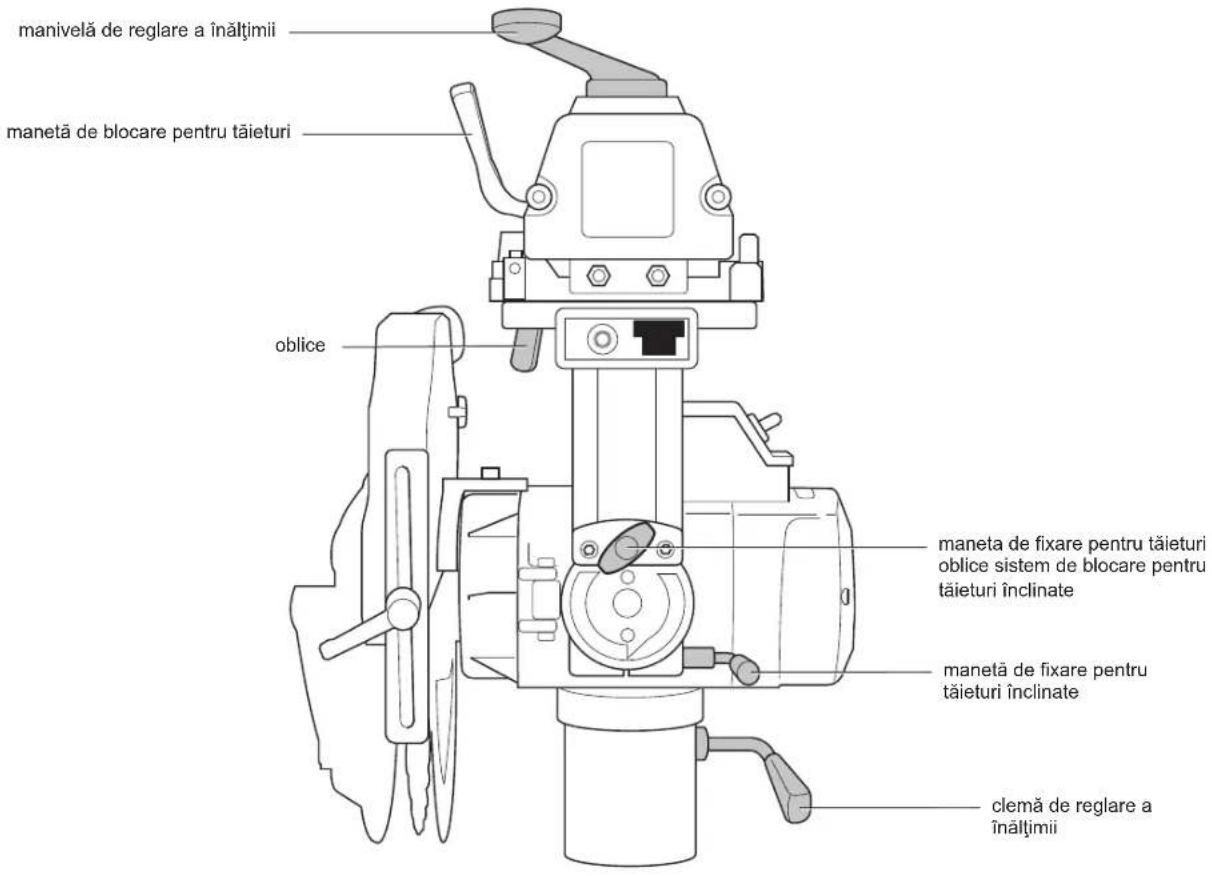

Descriere (fi g. 1)

AVERTIZARE: Nu modificați niciodată unealta electrică sau vreo componentă a acesteia. Acest fapt ar putea conduce la deteriorări sau vătămări corporale.

a. Întrerupător de pornire/oprire

b. Mâner

c. Apărătoare frontală

d. Apărătoare inferioară

e. Parte superioară masă fixă

f. Casetă întrerupător

g. Picion

h1. Ghidaj stâng (mic)

h2. Ghidaj drept (mare)

i. Capac de protectie pentru praf

j. Manetă de blocare pentru tăieturi oblice

k. Maneta de fixare pentru tăieturi oblice

I. Manivelă de reglare a înălțimii

m. Braț radial

n. Capac terminal
o. Cablu
p. Orificiu de evacuare a prafului

q. Ansamblu etrier

r. Motor

s1. Suport masā partea stângā
s2. Suport masă partea dreaptă
t1. Extensie masă partea stângă
t2. Extensie masă partea dreaptă

u. Scală tăieri înclinate

w. Întrerupător de izolare (DW729KN)

Fierăstrăul cu braț radial a fost conceput pentru prelucrarea profesională a lemnului. Această mașină de înaltă precizie poate fi setată ușor și rapid pentru efectuarea tăieturilor transversale, înclimate și oblice. Pentru siguranță optimă, toate dispozitivele principale de control sunt dotate cu un sistem de blocare și cu un dispozitiv de blocare. Consultați și tabelul de referință de la finalul secțiunii. Acest fierăstrău este conceput să funcționeze cu un disc cu diametrul de 350 mm, cu vârf din carbură.

NU utilizați în condiții de umezeală sau în prezența lichidelor sau a gazelor inflamabile.

Fierăstrăul cu braț radial este o unealtă electrică profesională.

NU le permiteți copiilor să intre în contact cu unealta. Este necesară supravegherea atunci când unealta este folosită de operatori neexperimentați.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduce sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazurilor în care acestea sunt supravegheate de către o persoană responsabilă pentru siguranța lor. Copiii nu trebuie lăsați niciodată singuri cu acest produs.

Siguranța electrică

Motorul electric a fost conceput pentru a fi alimentat cu un singur nivel de tensiune. Verificați întotdeauna ca alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

În cazul în care cablul de alimentare este deteriorat, acesta trebuie să fie înlocuit cu un cablu special pregătit, disponibil la unitatea de service DEWALT.

Înlocuirea stecherului de alimentare (numai pentru Regatul Unit și Irlanda)

NUMAI MONOFAZAT

Dacă trebuie instalat un stecher de alimentare de la rețeaua electrică:

• Eliminați în siguranță stecherul vechi.
• Conectați cablul maro la borna sub tensiune (L) din ștecherul nou.
• Conectați conductorul albastru la borna neutră (N).
• Conectați cablul verde/galben la împământare (E).

AVERTISMENT: Urmati instrucțiunile de montaj furnizate împreună cu stecherele de bună calitate. Siguranță recomandată: 13 A.

AVERTIZARE: Acest produs trebuie să aibă împământare. Verificați întotdeauna ca alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specificații.

Contactați un electrician calificat dacă trebuie montat un ștecher industrial nou CEE de 16 A.

Utilizarea unui cablu prelungitor

Un cablu prelungitor nu ar trebui folosit decât dacă este absolut necesar. Utilizați un cablu prelungitor aprobat, adecvat pentru puterea absorbită a mașinii dvs. (consultați secțiunea Specificații tehnice). Atunci când utilizați un tambur cu cablu, desfășurați întotdeauna complet cablul. Lungimea max. a cablului este de 30 m.

ROMÂNĂ

MAŞINILE MONOFAZATE

Utilizați un cablu prelungitor cu 3 fire aprobat, adecvat pentru puterea absorbită a acestei mașini (consultați secțiunea

Specificati tehnice). Dimensiunea minimă a conductorului este 1,5 mm².

MAŞINILE TRIFAZATE

Vă rugăm să vă asigurați că, în conformitate cu IEC 60309, cablul este dotat cu un ștecher/cuplor industrial CEE de 16 A.

Căderile de tensiune

Şocurile de curent la anclanşare determină căderi de tensiune pe perioade scurte. În condiții nefavorabile de alimentare electrică, pot fi afectate și alte echipamente.

Dacă impedanța sistemului alimentării electrice este mai mică de 0,25 Ω, este probabilă survenirea unor perturbări.

Ștecherele folosite pentru aceste mașini vor fi dotate cu un disjuncor de siguranță de 16 Amperi cu funcție inertă.

ASAMBLARE ŞI REGLAJ

AVERTISMENT: Pentru a reduce riscul vătămării, opriți unitatea și deconectați aparatul de la sursa de alimentare înainte de an instala și a scoate accesoriiile, înainte de a efectua reglajele sau modificări de instalare sau atunci când efectuați reparații. Asigurați-vă că întrerupătorul se află în poziția OPRIT. O pornire accidentală poate cauza vătămări corporale.

AVERTISMENT: Pentru performanță optimă a fierăstrăului dvs., este extrem de important să respectați procedurile din paragrafele de mai jos.

Confi gurarea

MONTAREA MANIVELEI DE REGLARE A ÎNĂLTIMII (FIG. 1, 2, 3)

1. Rotiți brațul în poziția centrală.
2. Apăsați în jos maneta de blocare pentru tăieri oblice (j), așa cum se arată în imagine (fig. 2).
3. Strângeti maneta de fixare pentru tăieturi oblice (k).
4. Introduceți manivela de reglare a înălțimii (I) în coloana (x), așa cum se arată, până când manivela se angrenează în piulița din interiorul coloanei.
5. Rotiți manivela de reglare a înălțimii în sensul acelor de ceasornic până când este fixată complet (fig. 3).
6. Aliniati scala pentru tăieri oblice (yy) cu indicatorul (xx) și strângeti cele trei șuruburi (bb) din interiorul manivelei de reglare a înăltimii, cu cheia hex de 6 mm.
7. Ridicați manivela de reglare a înălțimii suficient de sus încât să asigure un spațiu suficient pentru extragerea diferitelor elemente de sub motor.

ASAMBLAREA SUPORTULUI CU PICIOARE (FIG. 1, 4)

Componentele și armăturile de strângere a standului de susținere sunt ambalate separat.

1. Scoateți toate componentele din pachet.
2. Blocați brațul, utilizând maneta de fixare pentru tăieturi oblice (k).
3. Înclinați cu grijă mașina pe palet, până când partea din spate a coloanei este așezată pe podea.
4. Aşezati o bucată de lemn (y) sub marginea mesei (fig. 4).
5. Asamblati picioarele (g) conform ilustratiei, cu ajutorul piulițelor, şuruburilor și a şaibelor plate din dotare.
6. Strângeti bine toate elementele de prindere.
7. Înclinați unealta în poziție verticală.

IMPORTANT: Este posibil să aveți nevoie de ajutor pentru a coborî și ridica unealta.

ANCORAREA MAŞINII (FIG. 1, 5)

AVERTISMENT: Mașina trebuie să fie dreaptă și stabilă tot timpul.

1. Deplasați unealta în locația dorită. Consultați paragraful Transportul din secțiunea Întreținerea.

2. Orificiile (kk) din suportul cu picioare sunt prevăzute pentru a fixa unealta pe podea. Folosind aceste orificii ca model, faceți găuri cu diametrul de 10 mm și o adâncime de minimum 75 mm.

3. Introduceți şuruburile de ancorare (a5), cu şaiba (a6) și piulița (a7) partial filetate, prin orificiile din picioare și în podea.
   OBSERVATIE: Folositi şuruburi de ancorare FAZ II 10/10, comercializate separat.

4. Strângeti piulița (a7).

MONTAREA EXTENSIEI MESEI (FIG. 1, 6, -13)

Figura 6 prezintă poziția corectă a suporturilor triunghiulare. Suporturile sunt montate utilizând şuruburi M8 x 20 și piulițele corespunzătoare și cu șaibe plate D8 în partea frontală, dar nu și în cea posterioară.

1. Montați suporturile triunghiulare (z) cu partea plată a suportului îndreptată spre operator.
2. Montați suporturile drepte (aa) pe latura plată a suportului triunghiular (z).
3. Montați cele două extensii ale mesei (t) de suporturi, utilizând şurubul M8 x 25, şaiba și piulița (fig. 7).
4. Strângeti bine toate elementele de prindere.
5. Verificați dacă extensiile mesei sunt la același nivel cu partea de sus a mesei și strângeti la mână șuruburile.

AVERTISMENT: Extensiile mesei și partea superioară fixă a mesei TREBUIE să fie la același nivel.

1. Introduceți 3 dibluri în ghidajul mic din stânga (h1) și 3 dibluri în ghidajul mare din dreapta (h2) (fig. 8).

2. Aliniați diblurile ghidajului din stânga cu orificiile din stânga din masa de lucru fixă și apăsați-le bine împreună (fig. 9).

3. Repetați procedura pentru ghidajul din dreapta.

4. Aliniați suporturile din partea stânga spate a mesei (s1) cu diblurile ghidajului din stânga și apăsați-le bine împreună (fig. 10). Strângeti clema mesei (ee) cu cheia tubulară (fig. 11).

5. Introduceți un şurub M8 x 25 și o şaibă D8 în suportul din partea stânga spate a mesei și strângeti-le bine (fig. 12, 13).

6. Repetați procedura pentru suportul din partea dreapta spate a mesei.

MONTAREA CAPACULUI DE PROTECTIE PENTRU PRAF (FIG. 14, 15)

1. Montați portul de extragere a prafului pe partea din spate a bazei coloanei.
2. Introduceți 3 şuruburi M8 x 16 și şaibele D8 în portul de extragere a prafului și în orificiile bazei.
3. Strângeti-le pe toate cu 3 piulițe M8, folosind o cheie tubulară de 13 mm și cu o cheie pentru piulițe deschisă.

MONTAREA SUPORTULUI PENTRU CABLU (FIG. 16, 17)

1. Demontați şurubul cu cap în cruce (ff).
2. Montați suportul de cablu (gg) și remontați șurubul cu cap în cruce.
3. Demontați clemele cablului (ii) amplasate pe braț și reatașațiile, ținând cablul pe poziție.

AVERTISMENT: Permiteți deplasarea brațului pe direcție orizontală și verticală.

MONTAREA CASETEI ÎNTRERUPĂTORULUI (FIG. 18)

DW728KN

Caseta întrerupătorului (f) este montată direct în spatele părții din dreapta a bazei. Caseta întrerupătorului conține, de asemenea, frâna electronică și dispozitivul de protecție la suprasarcină.

1. Din partea interioară a bazei, introduceți cele patru şuruburi (ss) prin bază și în cele patru orificii din întrerupător.
2. Strângeti toate dispozitivele de fixare.

DW729KN

Caseta întrerupătorului (f) este montată pe o consolă ce trebuie montată pe piciorul din partea măinii stângi, utilizând dispozitivele de fixare ale consolei. Caseta întrerupătorului conține și frâna electronică, dispozitivul de protecție la suprasarcină și un întrerupător de izolare (w).

1. Potriviti consola în orificiile din piciorul de pe partea măinii stângi.
2. Strângeti toate dispozitivele de fixare.

MONTAREA DISCULUI FERĂSTRĂULUI (FIG. 1, 19-25)

1. Asigurați-vă că poziția brațului este la 0° și ridicăți brațul (m) în poziția în sus (fig. 1).
2. Înclinați motorul după cum urmează:

a. Deblocați maneta (cc, fig. 19)

b. Trageți în afară sistemul de blocare a înclinației (a4, fig. 20), înclinați capul motorului (dd) conform ilustrației pentru acces optim (fig. 21) și blocați-l cu maneta (cc, fig. 22).

1. Tineți flanșa (mm) pe poziție cu cheia cu dinte (hh) și rotiți șurubul discului (II) în sensul acelor de ceasornic, utilizând cheia hex de 10 mm (jj) (fig. 23). Scoateți șurubul discului (II), flanșa externă (mm) și discul (oo) (fig. 24, 25).
2. Pentru a monta noul disc, repetați pașii în ordine inversă.
3. Capul este pregătit pentru tăiat.

AVERTISMENT: Dinții noului disc de fierăstrău sunt foarte ascuțiți și pot fi periculoși.

AVERTISMENT: Direcția de rotire este indicată de săgeata de pe motor.

AVERTISMENT: Asigurați-vă că șaiba piuliței arborelui este așezată pe flanșa exteriorară.

VERIFICAREA POZITIEI PARALELE A BRAȚULUI CU PARTEA SUPERIOARĂ A MESEI (FIG. 1, 26)

1. Coborâți discul (oo) până când atinge ușor partea superioară a mesei fixe (e).
2. Eliberați maneta de blocare pentru täieturi oblice (j) și maneta de fixare pentru täieturi oblice (k).
3. Extindeți discul înainte, dincolo de ghidaj și apoi rotiți brațul astfel încât discul să atingă ușor partea superioară a mesei pe lățimea sa.
4. Repetați această procedură cu discul în poziția din spate și reglați șurubul din spate, dacă este necesar.

VERIFICAREA POZITIEI PERPENDICULARE A BRAȚULUI PE PARTEA SUPERIOARĂ A MESEI (FIG. 27-28)

1. Readuceți brațul în poziție centrală.
2. Aşezati un echer din oțel (rr) pe corpul discului (fig. 27).
3. Dacă este necesară reglarea, procedați după cum urmează:

a. Demontați discul indicatorului pentru tăieturi înclinate (tt, fig. 27), slăbind cele două şuruburi (uu).

b. Slăbiti şurubul hexagonal (ww).

c. Slăbiți piulițele de blocare (v v) de pe ambele laturi ale scalei pentru tăieri înclinate (u) (fig. 28).
d. Utilizând o cheie hexagonală, reglați șuruburile deblocate (pp) până când discul este lipit de echer.

1. Strângeti bine toate elementele de prindere.

AVERTISMENT: Este deosebit de important să strângeți șurubul hexagonal central.

1. Aşezati la loc discul indicatorului pentru tăieturi înclinate (tt) (fig. 27).

VERIFICAREA CA DEPLASAREA TRANSVERSALĂ SĂ FIE PERPENDICULARĂ PE FANTA DE GHIDAJ (FIG. 29, 30)

1. Blocati discul în fața ghidajului (fig. 29).
2. Asezați un echer (rr) pe o bucată de placă, lipit de ghidaj și atingând ușor discul, conform ilustratiei.
3. Trageți discul spre dvs. pentru a verifica dacă traversează paralel cu echerul.
4. Dacă este necesară reglarea, procedați după cum urmează:

a. Slăbiti maneta de blocare pentru tăieturi oblice (j) și eliberați maneta de fixare pentru tăieturi oblice (k) (fig. 30).

b. Slăbiți cele două şuruburi de reglare (qq).

1. Pentru a regla brațul la stânga, slăbiți bolțul de pe partea dreaptă a manetei de blocare pentru tăieturi oblice (j) și strângeți bolțul opus.
2. Pentru a regla brațul la dreapta, slăbiți bolțul de pe partea stângă a manetei de blocare pentru tăieturi oblice (j) și strângeți bolțul opus.
3. Procedați în trepte mici și verificați reglajul după fiecare treaptă cu manetele (j) și (k) cuplate.

AVERTISMENT: Nu strângeti excesiv bolțurile.

1. Strângeti şurubul de reglare (qq).

Ansamblul apărătorii pentru disc (fig. 31)

Apărătoarea discului este un ansamblu multifunțional care oferă următoarele caracteristici de siguranță:

• Apărătoare frontală (c) și apărătoare posterioară cu arc (d) pentru protecția completă a discului.
  – Adaptor extragere praf (a1).
• Apărătoarea reglabilă pentru degete (a2) de utilizat la efectuarea tăieturilor transversale.

SCALA PENTRU TĂIETURI ÎNCLINATE (FIG. 32)

Verificați dacă scara pentru tăieturi înclinate (u) indică 0° atunci când este poziționată pentru o tăietură verticală.

Dacă este necesar, slăbiti şuruburile (uu) și reglați indicatorul la 0°.

Verificați dacă scara pentru tăieturi oblice (yy) indică 0° atunci când este poziționată pentru o tăietură verticală.

Reglati indicatorul (xx) pentru a arăta 0° cu ajutorul şurubului (zz).

Brațul prezintă poziții presetate la 45° stânga și dreapta și la 0°.

OPERAREA

Instrucțiuni de utilizare

AVEN TISMENT:

- Respectați întotdeauna instrucțiunile de siguranță și reglementările aplicabile.

• Asigurați-vă că materialul ce trebuie debitat este bine fixat pe poziție.
• Aplicați numai o presiune ușoară pe unealtă și nu aplicați o presiune laterală pe discul ferăstrăului.

• Evitați exercitarea de suprasarcini.

AVERTISMENT: Montat

• Montați un disc corespunzător. Nu folosiți discuri de fierăstrău excesiv de uzate. Viteza maximă de rotație a uneltei nu trebuie să depășească viteza discului de fierăstrău.
• Nu încercați să tăiați piese foarte mici.
  • Lăsați discul să taie liber. Nu forțați.
• Lăsați motorul să atingă viteza maximă înainte de a efectua tăietura.
• Asigurați-vă că toate butoanele de blocare și toate mânerele de prindere sunt strânse.
• Nu utilizati niciodată mașina fără a avea toate apărătorile montate.
• Nu ridicati niciodată unealta prinzând-o de partea superioară a mesei.
• Verificați întotdeauna dacă există o fantă corespunzătoare în masa de lucru.
• Consultați întotdeauna figura 35 pentru a verifica tipul și poziția ghidajului.

Se atrage atentia utilizatorilor din Marea Britanie asupra

"reglementărilor cu privire la maşinile de prelucrare a lemnului din 1974", cu modificările ulterioare.

PORNIREA ŞI OPRIREA (FIG. 1)

Întrerupătorul de pornire/oprire al fierăstrăului cu braț radial oferă avantaje multiple:

ROMÂNĂ

- Funcție de deconectare automată la căderea de tensiune: în cazul în care există vreo pană de curent, întrerupătorul trebuie să fie reactivat în mod deliberat.

- Dispozitiv de protecție a motorului la suprasarcină: în caz de suprasarcină a motorului, alimentarea cu energie a acestuia va fi oprită. Dacă acest lucru se întâmplă, lăsați motorul să se răcească timp de 10 minute și

apoi apăsați butonul de resetare de pe partea superioară a motorului (numai la modelul DW728KN). OBSERVATIE: Modelul DW729KN este dotat cu un sistem de resetare automată la suprasarcină.

- Sistem de frânare: după oprire, sistemul de

frânare oprește discul fierăstrăului în decurs de 10 secunde.

- Întrerupătorul prezintă doar funcția de apăsare pentru acționare.

- Întrerupător de izolare (DW729KN): întrerupător manual rotativ pentru OPRIREA totală a alimentării unității.

Pentru a porni unealta, apăsați actuatorul verde (a) din mâner (b). La eliberarea actuatorului, unealta se oprește automat.

EFECTUAREA UNEI TÄIERI DE PROBÄ (FIG. 1)

1. Cu maneta de blocare pentru täieturi oblice (j) cuplată, blocați maneta de fixare pentru täieturi oblice (k) astfel încât discul să fie poziționat pentru o täietură transversală dreaptă la 0°.

2. Coborâți brațul până când discul aproape atinge masa de lucru.

3. Asezați piesa de prelucrat lipită pe partea din față a ghidajului.

4. Porniți unealta și coborăți brațul pentru a permite discului să taie o canelură superficială în suprafața mesei.

5. Trageți discul spre dvs. astfel încât să taie o fantă verticală în ghidajul din lemn și prin piesa de prelucrat.

6. Readuceti discul în poziția de repaus și opriți unealta.

7. Verificați dacă tăietura este într-adevăr la 90° în toate direcțiile și reglați, dacă este necesar.

Tăieri de bază (fig. 33-36)

AVERTISMENT: Dinții noului disc de fierăstrău sunt foarte ascuțiți și pot fi periculoși.

TÄIERILE TRANSVERSALE (FIG. 33)

1. Setați brațul radial la unghiurile corecte față de ghidaj.
2. Cuplați maneta de blocare pentru täieturi oblice (j) în poziția 0° și strângeti maneta de fixare pentru täieturi oblice (k).
3. Coborâți discul.
4. Reglați apărătoarea pentru degete (a2) astfel încât să nu atingă piesa de prelucrat.
5. Dacă nu există nicio fantă în masa de lucru, efectuați una conform descrierii de mai sus.
6. Tineți piesa de prelucrat lipită de ghidaj, ținând degetele la distanță de traseul discului.
7. Porniți unealta și trageți ușor discul prin ghidaj și piesa de prelucrat.
8. Readuceți discul în poziția de repaus și opriți unealta.

TÄIERILE OBLICE (FIG. 34, 35)

1. Eliberați maneta de blocare pentru tăieturi oblice (j) și maneta de fixare pentru tăieturi oblice (k).
2. Rotiti bratul la unghiul dorit pe scala pentru tăieturi oblice.
3. Pentru 45° stânga sau dreapta, cuplați maneta de blocare pentru tăieturi oblice (j) și blocați-o cu maneta de fixare pentru tăieturi oblice (k).
4. Pentru unghiuri intermediare, utilizati doar maneta de fixare pentru täieturi oblice.
5. Procedați ca în cazul tăieturilor transversale.

TÄIERILE ÎNCLINATE (FIG. 33, 36)

1. Setați brațul la 0° ca în cazul unei tăieturi transversale.

2. Ridicati discul cu mult deasupra suprafetei mesei.

3. Eliberați maneta de fixare pentru tăieturi înclinate (a3) și trageți sistemul de blocare pentru tăieturi înclinate (a4) în exterior.

4. Înclinați motorul la unghiul dorit pe scala pentru tăieturi înclinate (u).
5. Pentru 45° dreapta, cuplați sistemul de blocare pentru tăieturi înclinate (a4) și blocați-l cu maneta de fixare pentru tăieturi înclinate (a3).
6. Pentru unghiuri intermediare, utilizați doar maneta de fixare pentru tăieturi înclinate.
7. Procedați ca în cazul täieturii transversale verticale.

TÄIEREA COMBINATÄ (FIG. 35)

Această tăietură este o combinație între una oblică și una încinată.

1. Setați unghiul înclinat necesar.
2. Rotiți bratul în poziția necesară pentru tăieturi oblice.
3. Procedați ca în cazul tăieturilor oblice.

ÎNTRETINEREA

Unealta dvs. DEWALT a fost concepută pentru a opera o perioadă îndelungată de timp, cu un nivel minim de întreținere. Funcționarea satisfăcătoare continuă depinde de îngrijirea corespunzătoare a uneltei și de curățarea periodică.

OBSERVATIE: Nu este nevoie de operații de service la frâna mecanică.

IMPORTANT: Înlocuiti masa de lucru fixă și ghidajul atunci când sunt uzate.

AVERTIZARE: Pentru a reduce riscul vătămării, opriți unitatea și deconectați aparatul de la sursa de alimentare înainte de a instala și a scoate accesoriile, înainte de a efectua reglajele sau modificări de instalare sau atunci când efectuați reparații. Asigurați-vă că întrerupătorul se află în poziția OPRIT. O pornire accidentală poate cauza vătămări corporale.

AVERTIZARE: dacă discul fierăstrăului este tocit, înlocuiti-I cu unul nou, bine ascuțit.

Lubrifi ere

Unealta dvs. electrică nu necesită lubrifiere suplimentară.

Curățare

Înainte de utilizare, verificați cu atenție apărătoarea superioară a discului, apărătoare inferioară mobilă a discului și tubul de extracție a prafului pentru a determina dacă vor funcționa corespunzător. Asigurați-vă că așchiile, praful sau particule din piesa de lucru nu pot contribui la blocarea uneia dintre funcții.

În cazul în care există fragmente din piesa de lucru blocate între disc și apărători, deconectați utilajul de la sursa de alimentare și urmați instrucțiunile oferite la secțiunea Montarea discului fierăstrăului. Îndepărtați părțile blocate și montați discul la loc.

AVERTIZARE: Suflați murdăria și praful din carcasa principală cu aer uscat de îndată ce se strânge murdărie în interiorul și în jurul orificiilor de aerisire. Purtați echipament de protecție aprobat pentru ochi și o mască aprobată de praf atunci când efectuați această procedură.

AVERTISMENT: Nu utilizați niciodată solventi sau alte produse chimice puternice pentru curățarea componentelor nemetalice ale uneltei. Aceste produse chimice pot deprecia materialele utilizate în aceste componente. Folosiți o cârpă umezită doar cu apă și cu săpun delicat. Nu permiteți niciodată pătrunderea vreunui lichid în unealtă; nu scufundați niciodată vreo parte a uneltei în lichid.

AVERTISMENT: Pentru a reduce riscul de vătămări, curățați periodic suprafața mesei.

AVERTISMENT: Pentru a reduce riscul vătămării, curățați regulat sistemul de colectare a prafului.

Extractia prafului

AVERTISMENT: Conectați întotdeauna un dispozitiv de extragere a prafului conceput în conformitate cu regulamentele relevante referitoare la emisiile de praf. Víteza aerului sistemului conectat extern trebuie să fie 20m/s +/-2m/s. Víteza trebuie măsurată în tubul de conexiune din punctul de conectare, cu unealta conectată dar nu în funcțiune.

Transportarea (fi g. 37)

Pentru a transporta unealta, asigurați-vă că ați fixat bine capul fierăstrăului. Rețineți că masa nu este adecvată pentru a ridica unealta. Utilizați întotdeauna un stivuitor pentru transport.

1. Demontați toate şuruburile care ancorează unealta pe podea.
   OBSERVATIE: Asigurați-vă că furcile sunt suficient de lungi pentru a susține picioarele și unealta.
2. Din spatele unității, introducți complet furcile sub șinele transversale pentru a echilibra greutatea uneltei conform ilustrației din Figura 37. Evitați contactul cu toboganul pentru praf și caseta întrerupătorului principal.

Accesorii opționale

AVERTIZARE: Deoarece accesoriiile, altele decât cele oferite de DEWALT, nu au fost testate pentru acest produs, folosirea unor astfel de accesorii cu această unealtă poate fi periculoasă. Pentru a reduce riscul de vătămare, trebuie utilizate exclusiv accesorii recomandate DEWALT împreună cu acest produs.

Consultați reprezentantul pentru informații suplimentare despre accesoriiile corespunzătoare.

Disc de fierāstrāu recomandat DW728 / DW729 - DT4305

Protejarea mediului înconjurător

Colectarea selectivă. Acest produs nu trebuie să fie aruncat împreună cu gunoiul menajer.

În cazul în care constatați că produsul dvs. DEWALT trebuie înlocuit sau în cazul în care nu vă mai este de folos, nu îl aruncați împreună cu gunoiul menajer. Prevedeți colectarea selectivă pentru acest produs.

Colectarea selectivă a produselor uzate și a ambalajelor permite reciclarea și refolosirea materialelor. Reutilizarea materialelor reciclate contribuie la prevenirea poluării mediului înconjurător și reduce cererea de materii prime.

Este posibil ca regulamentele locale să prevadă colectarea selectivă a produselor electrice de uz casnic la centrele municipale de deșeuri sau de către comerciant atunci când achiziționați un produs nou.

DEWALT pune la dispoziție o unitate pentru colectarea și reciclarea produselor DEWALT când acestea au ajuns la sfârșitul perioadei de funcționare. Pentru a beneficia de acest serviciu, vă rugăm să returnați produsul dumneavoastră la orice agent de reparații autorizat care îl va colecta pentru dumneavoastră.

Puteți verifica localizarea celui mai apropiat agent de reparații autorizat contactând biroul DEWALT la adresa indicată în prezentul manual. Alternativ, o listă a agentilor de reparații DEWALT autorizați și detalii complete despre operațiile de service post-vânzare și despre datele de contact sunt disponibile pe Internet la adresa: www.2helpU.com.

GARANTIE

Compania DEWALT este sigură de garanția produselor sale și oferă o garanție restantă pentru utilizatorii profesioniști ai acestui produs. Aceasta declarație de garanție este suplimentară și nu aduce niciun prejudiciu drepturilor contractuale ale utilizatorilor profesionalii sau drepturilor prevăzute prin lege pentru utilizatorii neprofesionali. Garanția este valabilă pe teritoriile Statelor Membre ale Uniunii Europene și în Zona Europeană de Comerț Liber.

• 30 DE ZILE FĂRĂ RISC, SATISFACTIE GARANTATĂ •

Dacă nu sunteți pe deplin satisfăcut de performanța uneltei dvs. DEWALT, returnați produsul în 30 de zile împreună cu toate componentele sale la centrul de achiziție, pentru schimbarea acestuia sau returnarea sumei achitate. Produsul trebuie să prezinte urme de uzură sau deteriorare și trebuie să faceți dovada actelor de achiziție.

- CONTRACT DE SERVICE GRATUIT UN AN DE ZILE

Dacă aveți nevoie de întreținere sau reparații pentru unealta dumneavoastră DEWALT, în primele 12 luni după achiziționarea produsului, beneficiați de o intervenție la service gratuită. Aceasta va fi efectuată gratuit la un centru de service autorizat DEWALT. Trebuie să faceți dovada actelor de achiziție. Include manopera. Exclude accesoriiile si piesele de schimb în afară de cazul în care acestea se defectează în garanție.

- UN AN DE GARANTIE COMPLETÄ -

Dacă produsul dvs. DEWALT se defectează din cauza materialelor cu defecte sau a calității execuției în primele 12 luni de la data achiziției, DEWALT garantează înlocuirea gratuită a tuturor pieselor defecte sau înlocuirea gratuită, la latitudinea noastră, a unității care face dovada că:

• Produsul nu a fost utilizat necorespunzător;
• Produsul trebuie să prezinte urme de uzură sau deteriorare;
• Reparațiile nu au fost efectuate de persoane neautorizate;
• Trebuie să faceți dovada actelor de achiziție;
• Produsul este returnat complet cu toate componentele sale originale.

Dacă doriți să faceți o reclamație, contactați distribuitorul local sau verificați locația celui mai apropiat centru de service autorizat DEWALT din catalogul DEWALT sau contactați biroul local DEWALT la adresa indicată în acest manual. O listă completă a agenților autorizați pentru reparații DEWALT, precum și detalii complete ale serviciilor post vânzare sunt disponibile pe internet la adresa: www.2helpU.com.

TABEL DE CONSULTARE RAPIDĂ

DEWALT®

Garantie legală de conformitate ^1 pentru produsele Stanley Black & Decker

Produs:

Cod:

Serie maşină: /

Serie accumulatori: ....../....

Serie statie încărcare: ....

Distribuitorul (vânzător autorizat/magazin)/adresă, tel., fax:

Cumpărător: ....

Produs cumpărat cu factură / bon nr.: ....

Data:

Cumpărătorul a fost informat asupra caracteristicilor și a domeniului de utilizare ale produsului. S-a efectuat proba de funcționare a produsului, a fost instruit cumpărătorul cu privire la modul de funcționare și normele de siguranță a muncii, s-a predat produsul împreună cu accesoriiile în perfectă stare de funcționare, s-au predat instrucțiunile în limba română privind transportul, depozitarea, utilizarea și întreținerea. S-a verificat corectitudinea datelor înscrise în garanția legală de conformitate („Documentul”).

Condițiile de garanție de mai jos fac parte din prezentul document și au fost luate la cunoștință de către Cumpărător.

Persoana care aduce produsul și prezintă actele de proprietate Documentul și factura sau bonul fiscal în original sau în copie este considerată împuternicită să reprezinte proprietarul în relația cu distribuitorul (vânzătorul) autorizat.

Conform prevederilor legale ^2 , consumatori (definiti drept orice persoană fizică sau grup de persoane fizice constituite în asociații, care acționează în scopuri din afara activității sale comerciale, industriale sau de producție, artizanale ori liberale), au următoarele drepturi cu privire la orice neconformitate care există la momentul livrării produsului și care este constatată întrun termen de doi ani de la această dată:

- Să ceară repararea produsului sau înlocuirea acestuia, fără plată, într-o perioadă de timp rezonabilă ce nu poate depăși 15 zile calendaristice de la data la care a fost adusă la cunoștința vânzătorului lipsa conformității și fără vreun inconvenient semnificativ pentru consumator, ținând seama de natura produselor și de scopul pentru care consumatorul a solicitat produsele în cauză.

Consumatorul nu va putea opta între reparație și înlocuire dacă măsura corectivă aleasă este imposibilă (dacă nu se pot asigura produse identice pentru înlocuire) sau dacă, în comparație cu cealaltă măsură corectivă disponibilă, ar fi disproportionată și ar impune costuri nerezonabile vânzătorului, luând în considerare toate circumstanțele (inclusiv valoarea produselor în cazul în care nu ar fi existat neconformitatea, gravitatea neconformității sau dacă măsura corectivă alternativă ar putea fi executată fără vreun inconvenient semnificativ pentru consumator).

De asemenea, vânzătorul poate refuza să aducă în conformitate produsele dacă reparația sau înlocuirea este imposibilă sau i-ar impune costuri care ar fi disproportionate, luând în considerare toate circumstanțele, precum cele descrise anterior;

În cazul în care neconformitatea este remediată prin reparație, termenul de doi ani menționat mai sus se prelungește cu timpul de nefunctionare a produsului, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate până la predarea efectivă a produsului în stare de utilizare normală către consumator. În cazul în care neconformitatea este remediată prin înlocuire, pentru produsele care înlocuiesc produsele neconforme, un nou termen de doi ani începe să curgă de la data înlocuirii.

- Să ceară reducerea corespunzătoare a prețului sau rezoluțiunea contractului, în cazul în care nu beneficiază de repararea sau înlocuirea produsului sau măsurile reparatorii nu au fost luate într-o perioadă rezonabilă, întrucât:

a) vânzătorul nu a finalizat reparația sau înlocuirea produselor ori a refuzat să aducă în conformitate produsele, motivând că reparația sau înlocuirea este imposibilă ori i-ar impune costuri disproportionate,

b) în pofida eforturilor vânzătorului de a o remedia, în continuare se constată o neconformitate,

c) neconformitatea este de o asemenea gravitate încât justifică o reducere de preț sau dreptul la încetarea imediată a contractului de vânzare, sau

d) vânzătorul a declarat că nu va aduce produsele în conformitate într-un termen rezonabil sau fără inconveniente semnificative pentru consumator ori acest lucru reiese clar din circumstanțele cazului.

Rezoluțiunea nu este posibilă dacă lipsa conformității este minoră. Reducerea de preț va fi proporțională cu diminuarea valorii produselor, în comparație cu valoarea pe care produsele ar avea-o dacă ar fi în conformitate.

Consumatorii pot să opteze pentru o anumită măsură corectivă din cele enumerate mai sus în cazul în care neconformitatea produselor este constatată la scurt timp după livrare, fără a depăși 30 de zile calendaristice.

După expirarea termenului de doi ani menționat mai sus, consumatorii pot pretinde remedierea sau înlocuirea produselor care nu pot fi folosite în scopul pentru care au fost realizate ca urmare a unor vicii ascunse apărute în cadrul duratei medii de utilizare, în condițiile legii.

Până la proba contrară, lipsa de conformitate apărută în termen de un an de la livrarea produsului se prezumă că a existat la momentul livrării acestuia, cu excepția cazurilor în care prezumția este incompatibilă cu natura produsului sau a lipsei de conformitate.

Durata medie de utilizare a produselor de 6 (șase) ani de la data achiziției.

Piesele de schimb înlocuite la produs beneficiază de garanție numai în cazul în care acestea au fost montate într-un centru autorizat de întreținere și reparații.

În cadrul termenului de garanție, vânzătorul suportă toate costurile privind repararea sau înlocuirea pieselor de schimb executate defecte. Pentru lucrările de reparație executate se acordă garanție. Garanția nu se extinde asupra accesoriiilor consumabilelor (precum baterii, furtunuri, curele, perii colectoare, lanțuri, cuțite, lance, pistol, cap prindere lamă, role ghidaj, cablu alimentare, întinzător lanț, bujii, ulei, filtre aer și benzină) care intră în componenta produsului, cu excepția cazului în care acestea prezintă vicii ascunse.

Produsele din gamele Black & Decker și Stanley FatMax sunt de uz gospodăresc (bricolaj) și nu sunt destinate uzului profesional, prestării de servicii sau lucrări către terți.

Adăugați ulei la generatoarele Black & Decker. Verificați periodic nivelul de ulei al generatoarelor și compresoarelor. Este interzisă utilizarea generatoarelor pentru invertoare sau aparate de sudură.

Situații excluse de la aplicarea garanției legale de conformitate:

1. Nerespectarea de către consumator a condițiilor de transport, manipulare, instalare, depozitare, utilizare (inclusiv scopul utilizării) și întreținere precizate în instrucțiunile ce însoșesc produsul.

2. Defectele care au apărut ca urmare a utilizării unor accesorii ori consumabile care nu sunt originale Stanley

Black & Decker Romania ori care nu sunt compatibile cu produsul.

1. Defecțiunilor cauzate de necunoașterea omiterea sau neglijarea luării măsurilor de siguranță în utilizarea produselor de către consumator, ori accidentelor cauzate din aceste motive.

În cazul în care constatați deteriorări (lovituri/defecte) la produsele Stanley Black & Decker Romania, vă rugăm să vă adresați celui mai apropiat centru service autorizat menționat la adresa web-site-ului www.2helpU.com ori vânzătorului.

Garantia de durabilitate oferită de Stanley Black & Decker În eventualitatea puțin probabilă ca scula dvs. electrică să se defecteze din cauza materialelor de fabricație în mai puțin de un an de la cumpărare, Stanley Black & Decker Romania SRL cu sediul in Bucuresti, Strada Turturelelor Nr. 11A, Bloc Phoenicia Business Center, Bucuresti, Sector 3, vă garantează că va repara sau va înlocui piesa defectă complet gratuit, sau - la discreția noastră - vom înlocui întreaga sculă electrică gratuit.

Utilizatorii MyDeWALT și My STANLEY care își înregistrează în cel mult 28 de zile de la cumpărare produsele eligibile conform termenilor și condițiilor DEWALT și STANLEY pe platformele destinate (http://www.dewalt.ro/3/, respectiv,

https://www.stanleyworks.ro/warranty) pot extinde gratuit garanția de durabilitate acordată de Stanley Black & Decker până la trei ani.

Pentru a beneficia de această garanție este necesară prezentarea dovezii cumpărării, certificatul de garanție și imprimarea certificatului de garanție extinsă celui mai apropiat centru service autorizat menționat la adresa web-site-ului www.2helpU.com ori vânzătorului.

Unele produse sunt excluse de la posibilitatea extinderii garanției de durabilitate acordate de Stanley Black & Decker până la 3 ani. Aceste produse sunt enumerate în Termenii și Condițiile DeWALT și Stanley la adresa https://www.dewalt.ro/3/warrantystatement/.

Prezenta garanție de conformitate se completează cu Termenii și Condițiile DeWALT și Stanley, care pot fi accesăți la acest link: https://www.dewalt.ro/3/warrantystatement/.

Prezenta garanție de durabilitate oferită de Stanley Black & Decker, în calitate de producător al bunurilor, nu afectează drepturile pe care dvs. le aveți împotriva vânzătorului în temeiul garanției legale de conformitate, astfel cum sunt acestea detaliate mai sus.

Garantia acordată persoanelor juridice

În cazul persoanelor juridice termenul de garanție aplicabil este de un an de la data achiziției. Acest termen de garanție este aplicabil tuturor produselor Stanley Black & Decker Romania, respectiv atât produselor pentru uz profesional cât și celor pentru uz gospodăresc (bricolaj).

În cadrul acestui termen, cumpărătorul persoană juridică poate solicita înlocuirea sau repararea produsului.

Situațiile care duc la pierderea garanției legale de conformitate, descrise mai sus, sunt aplicabile și în cazul garanției acordate persoanelor juridice.

REPARAȚII ÎN PERIOADA DE GARANȚIE

Data intrării:	Data reparației:	Defecțiune:
Comandă reparație:	Data predării:
Clientul confirmă prin semnătură executarea gratuită a reparației în garanție și primirea produsului reparat.
Semnătură client:	Semnătură și ștampilă service:
Data intrării:	Data reparației:	Defecțiune:
Comandă reparație:	Data predării:
Clientul confirmă prin semnătură executarea gratuită a reparației în garanție și primirea produsului reparat.
Semnătură client:	Semnătură și ștampilá service:
Data intrării:	Data reparației:	Defecțiune:
Comandă reparație:	Data predării:
Clientul confirmă prin semnătură executarea gratuită a reparației în garanție și primirea produsului reparat.
Semnătură client:	Semnăturăși ștampilă service:

LISTA CENTRELOR SERVICE AUTORIZATE

Nr.	Oras Agent Service Adresa Email Telef	on Fax
1 Bu	curesti YALCO ROMANIA SRL Sos. Pipera nr.48 ,020112 [e-mail] [phone]			[phone]	[phone]
2 Bu	curesti Edelweiss Grup SRL Str. Drumul Osiei nr. 76 62395 [e-mail] [phone] [phone]
3	Ploiesti METATOOLS SRL	Str. Poligonului Nr. 2 100070	[e-mail]	[phone]+40747 118 112	[phone]
4	Bacau PARTENER SRL	Calea Moinesti nr. 34 600281	[e-mail]	[phone]	[phone]
5	Cluj EPINVEST S.R.L.	Stra. Avram Iancului Nr. 502-504 407280	[e-mail]	[phone]	[phone]
6	Baia Mare PRO TOOLS S.R.L.	Str. Iuliu Maniu, Nr. 28 430131	[e-mail]	[phone]	[phone]
7	Constanta TRITON SRL	B-dul Aurel Vlaicu, Nr. 217	[e-mail]	[phone]	[phone]
8	Tulcea ABC International SRL	Str. Babadag, Nr. 5, Bl. 1, Sc. A, Parter	[e-mail]	[phone]	[phone]
9	Bucuresti ADN COM AUTOSERV	STR MARGEANULUI 107A 051044	[e-mail]	[phone]	[phone]
