DPC10QTC-QS - Kompressor DEWALT - Kostenlose Bedienungsanleitung

Produkttyp	Luftkompressor
Marke	DEWALT
Modell	DPC10QTC-QS
Versorgungsspannung	230 V / 50 Hz
Motorleistung	1,75 PS (1,3 kW)
Maximaler Tankdruck	13,8 bar (200 psi)
Tankinhalt	10 L
Luftdurchsatz (Verdränger)	176 L/min (6,2 cfm)
Luftlieferung bei 7 bar	82 L/min (2,9 cfm)
Drehzahl	2450 U/min
Gewicht	18,8 kg
Schutzart	IP20
Betriebszyklus	S3-75% (2,5 min EIN / 7,5 min AUS)
Umgebungstemperatur Betrieb	0°C bis +35°C
Schallleistungspegel (LwA)	97 dB(A)
Sicherheitsventil	Werksseitig eingestellt, nicht verändern
Druckregler	Ja, mit Manometer
Tankentleerung	Ablassventil unter dem Tank
Tägliche Wartung	Sicherheitsventil prüfen, Tank entleeren
Empfohlenes Zubehör	DEWALT Druckluftwerkzeuge
Garantie	Autorisiertes Servicecenter konsultieren

Häufig gestellte Fragen - DPC10QTC-QS DEWALT

Wie starte ich den Kompressor DPC10QTC-QS?

Überprüfen Sie, ob die Spannung mit der auf dem Typenschild angegebenen übereinstimmt. Stellen Sie den Schalter auf '0', schließen Sie das Kabel an und schalten Sie den Schalter auf 'I'. Der Kompressor arbeitet automatisch.

Wie entleere ich den Lufttank?

Stellen Sie sicher, dass der Kompressor ausgeschaltet und vom Netz getrennt ist. Öffnen Sie das Ablassventil unter dem Tank und neigen Sie den Kompressor, um Kondenswasser abzulassen. Schließen Sie das Ventil nach dem Entleeren.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie die Versorgungsspannung, das Verlängerungskabel, den Schutzschalter und die Sicherung. Wenn der Motor überhitzt ist, kann der Überhitzungsschutz ausgelöst sein: Lassen Sie ihn abkühlen und setzen Sie ihn zurück.

Wie stelle ich den Ausgangsdruck ein?

Drehen Sie den Knopf des Druckreglers im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern. Blockieren Sie den Knopf ggf. durch Herunterdrücken.

Was ist der maximale Tankdruck?

Der maximale Druck beträgt 13,8 bar (200 psi). Überschreiten Sie diesen Wert nie.

Wie prüfe ich das Sicherheitsventil?

Betätigen Sie das Sicherheitsventil durch Drehen der Mutter, bis ein Luftzischen zu hören ist, und drehen Sie sie dann wieder fest. Führen Sie dies regelmäßig durch, um die einwandfreie Funktion zu gewährleisten.

Kann ich ein Verlängerungskabel mit diesem Kompressor verwenden?

Ja, verwenden Sie ein dreiadriges Verlängerungskabel mit Erdung, das für die Leistung geeignet ist. Konsultieren Sie die Tabelle in der Anleitung für den minimalen Querschnitt in Abhängigkeit von der Länge.

Wie reinige ich den Kompressor?

Verwenden Sie ein weiches, leicht mit Seifenwasser angefeuchtetes Tuch, um die Außenteile zu reinigen. Verwenden Sie niemals Lösungsmittel. Halten Sie die Lüftungsgitter sauber.

Was tun bei Luftleckage an den Anschlüssen?

Tragen Sie eine Seifenwasserlösung auf die Anschlüsse auf; Blasen zeigen eine Leckage an. Ziehen Sie die Anschlüsse mäßig fest. Wenn die Leckage bestehen bleibt, wenden Sie sich an ein autorisiertes Servicecenter.

Wo finde ich Ersatzteile?

Verwenden Sie nur originale DEWALT-Ersatzteile. Wenden Sie sich an Ihren örtlichen Händler oder ein autorisiertes Reparaturzentrum.

BEDIENUNGSANLEITUNG DPC10QTC-QS DEWALT

Deutsch SICHERHEITS- UND BEDIENUNGSANLEITUNG

(übersetzt von den Originalanweisungen) 33

DE: FAKSIMILE PRODUKTTYPENSCHILD

NL: FACSIMILE IDENTIFICATIEPLAATJE PRODUCT

Lesen sie das Bedienungshandbuch

Vor dem Aufstellen, der Inbetriebnahme oder einem Eingriff am Kompressor, die Betriebsanleitung sorgfältig lesen.

Bewahren Sie die Sicherheits-Warnhinweise und die Anleitung zum späteren Nachschlagen auf! Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Unterlagen weiter. Sie und alle anderen Benutzer müssen jederzeit in der Lage sein, sich zu informieren.

SICHERHEITSLABEL AUF DEM GERÄT

Auf dem Gerät befinden sich die folgenden Warnaufkleber:

STROMSCHLAGGEFAHR

Achtung! Bevor Eingriffe am Kompressor vorgenommen werden, muss die Stromzufuhr des Geräts unterbrochen werden.

GEFÄHRDUNG DURCH HOHE TEMPERATUREN

Achtung! Der Kompressor enthält Bauteile, die sich stark erhitzen können.

GEFÄHR EINES UNVORHERGESEHENEN STARTS

Achtung! Der Kompressor könnte bei einem Stromausfall nach Rückkehr des Stroms automatisch starten.

EXPLOSIONSGEFAHR:

Falls der Kessel nicht vollständig abgelassen wird, besteht die Gefahr von Korrosion, was zu Rissen im Kessel und Explosionen führen kann.

GEHÖRSCHUTZ, AUGENSCHUTZ UND ATEMSCHUTZ SIND OBLIGATORISCH VORGESCHRIEBEN

WICHTIGE INFORMATIONEN

Alle Anweisungen zu Funktionsweise, Sicherheitsbestimmungen und Hinweisen des vorliegenden Bedienungshandbuches aufmerksam lesen. Die meisten Unfälle bei der Benutzung von Kompressoren werden durch Nichtbeachtung grundlegender Sicherheitsbestimmungen verursacht. Zur Vermeidung von Unfällen rechtzeitig alle potentiellen Gefahrenquellen ausfindig machen und die entsprechenden Sicherheitsbestimmungen beachten. Die grundlegenden Sicherheitsbestimmungen sind in dem Kapitel "SICHERHEIT" des vorliegenden Handbuches sowie in dem Kapitel über die Benutzung und Wartung des Kompressors enthalten. Gefahrensituationen, die zur Vermeidung von schweren Verletzungen oder Beschädigungen der Maschine vermieden werden müssen, sind auf Warnhinweisen auf dem Kompressor oder in diesem Bedienungshandbuch aufgeführt.

BEWAHREN SIE DIESE ANLEITUNG AUF UND MACHEN SIE SIE ANDEREN BENUTZERN DIESES TOOLS ZUR VERFÜGUNG!

VERWENDUNGSZWECK

Dieses Werkzeug dient zur Erzeugung von Druckluft für professionelle Druckluftnagelgeräte und Reifenfüllanlagen. Vergewissern Sie sich immer, dass das Werkzeug, das Sie anschließen, einen geeigneten Luftdruckwert hat.

Verwenden Sie es NICHT unter nassen Bedingungen oder in Gegenwart von entflammbaren Flüssigkeiten oder Gasen.

Der Einsatz im medizinischen und Lebensmittelbereich sowie das Nachfüllen von Sauerstoffbehältern ist nicht zulässig.

Dieses Produkt darf nicht von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder mentalen Fähigkeiten bedient werden; Personen mit mangelnden Erfahrungen, Kenntnissen oder Fähigkeiten sollten stets beaufsichtigt werden. Kinder nicht unbeaufsichtigt mit dem Gerät lassen.

BEDEUTUNG DER WORTE IN DEN HINWEISEN:

⚠️ ACHTUNG: Weist auf eine Gefahrensituation hin, die zu schweren Verletzungen führen kann, falls sie ignoriert wird.

⚠️ WARNING: Weist auf eine potentielle Gefahrensituation hin, die zu schweren Schäden führen kann, falls sie ignoriert wird.

⚠ VORSICHT: Weist auf eine Gefahrensituation hin, die zu leichten Verletzungen führen kann, falls sie ignoriert wird.

HINWEIS: Hebt eine wichtige Information hervor.

Sicherheitsanleitung

WICHTIGE HINWEISE FÜR DIE SICHERE BENUTZUNG DES KOMPRESSORS.

⚠️ ACHTUNG: UNSACHGEMÄSSE BZW. NICHT SICHERE BENUTZUNG DIESES KOMPRESSORS KANN LEBENSGEFÄHRLICHE FOLGEN HABEN. ZUR VERMEIDUNG DIESER GEFAHREN MÜSSEN DIE FOLGENDEN ANWEISUNGEN BEFOLGT WERDEN.

ALLE ANWEISUNGEN LESEN

1. NIEMALS BEWEGLICHE BAUTEILE BERÜHREN.

Hände, Finger oder sonstige Körperteile niemals in die Nähe von beweglichen Bauteilen des Kompressors bringen.

DEUTSCH

1. DEN KOMPRESSOR NIE IN BETRIEB NEHMEN, WENN DIE SCHUTZVORRICHTUNGEN NICHT ORDNUNGSGEMÄSS MONTIERT SIND. Den Kompressor nie in Betrieb nehmen, wenn die Schutzabdeckungen und anderen Schutzvorrichtungen nicht alle ordnungsgemäß montiert sind. Wenn die Durchführung von Wartungs- oder Reparaturarbeiten die Entfernung dieser

Schutzvorrichtungen erforderlich macht, so muss vor der Wiederinbetriebnahme des Kompressors sichergestellt werden, dass diese wieder ordnungsgemäß angebracht worden sind.

1. IMMER SCHUTZBRILLEN TRAGEN Immer Schutzbrillen oder einen anderen entsprechenden Augenschutz tragen. Den Druckluftstrahl nie auf den eigenen Körper oder auf andere Personen richten.
2. STROMSCHLÄGEN VORBEUGEN Körperkontakt mit geerdeten Oberflächen wie Röhren und Radiatoren sowie Heiz- und Kühlanlagen vermeiden. Den Kompressor nie in der Nähe von Wasser oder in feuchten Umgebungen benutzen.
3. KOMPRESSOR BEI NICHTGEBRAUCH TRENNEN Den Kompressor von der Stromzufuhr trennen und Druck aus dem Kessel vollständig ablassen, bevor Reparatur-, Inspektions-, Wartungs- oder Reinigungsarbeiten vorgenommen bzw. Bauteile ausgewechselt werden.
4. VERMEIDEN VON VERSEHENTLICHEM EINSCHALTEN Den Kompressor nicht transportieren, wenn er an die Stromzufuhr angeschlossen ist oder wenn der Kessel unter Druck steht. Vergewissern Sie sich, dass der EIN-/AUS-Schalter auf AUS steht, bevor der Kompressor an die Stromquelle angeschlossen wird.
5. ORDNUNGSGEMÄSSE AUFEBEWHRUNG DES KOMPRESSORS Wenn der Kompressor nicht benutzt wird, muss er an einem trockenen Ort aufbewahrt und vor Witterungseinwirkungen geschützt werden. Von Kindern fernhalten. Den Aufbewahrungsort abschließen.
6. ARBEITSBEREICH IN ORDNUNG HALTEN Unordentliche und überfüllte Arbeitsbereiche können zu Unfällen führen. Angefallenen Arbeitsabfall und Schmutz, sowie alle unnötigen Werkzeuge, Geräte, Möbel etc. entfernen.
7. KINDER FERNHALTEN Verhindern, dass Kinder oder sonstige Besucher mit dem Netzkabel des Kompressors in Kontakt kommen; es muss dafür gesorgt werden, dass sich alle nicht befugten Personen in sicherem Abstand vom Arbeitsbereich befinden.
8. ARBEITSKLEIDUNG Keine weiten Kleidungsstücke oder Schmuck tragen, da diese sich in beweglichen Bauteilen verfangen können. Falls erforderlich entsprechende Haarartikel tragen, um lange Haare zusammenzuhalten.

9. RICHTIGE VERWENDUNG DES NETZKABELS Den Netzstecker nicht am Netzkabel aus der Netzsteckdose ziehen. Das Netzkabel von Wärmequellen, Öl und scharfen Kanten fernhalten.

10. SORGFÄLTIGE WARTUNG DES KOMPRESSORS
    Kabel in regelmäßigen Abständen kontrollieren. Falls es beschädigt ist, so muss es von einer Kundendienststelle repariert und ersetzt werden. Alle Kabel regelmäßig kontrollieren und sofort austauschen, wenn diese Schäden aufweisen.

11. VERLÄNGERUNGSKABEL FÜR AUSSENBEREICHE
    Wenn der Kompressor im Außenbereich verwendet wird, so dürfen ausschließlich Verlängerungskabel benutzt werden, die für die Verwendung im Außenbereich vorgesehen und entsprechend gekennzeichnet sind.
12. AUFMERKSAM BLEIBEN Umsichtig arbeiten und gesunden Menschenverstand benutzen. Den Kompressor niemals bei Müdigkeit benutzen. Der Kompressor darf niemals benutzt werden, wenn der Benutzer unter der Einwirkung von Alkohol und Drogen steht bzw. von Arzneimitteln, die Müdigkeit verursachen können.
13. DEFEKTE UND UNDICHE BAUTEILE

KONTROLLIEREN Vor jeder Verwendung alle

Schutzvorrichtungen und sonstigen Bauteile auf Schäden überprüfen, um sicherzustellen, dass das Gerät ordnungsgemäß funktionieren wird. Die Ausrichtung der beweglichen Bauteile und deren Bindung kontrollieren, alle anderen Bestandteile des Geräts auf eventuelle Beschädigungen und undichte Stellen überprüfen, sicherstellen, dass alle korrekt montiert sind und alle Probleme beheben, die das ordnungsgemäße Funktionieren des Geräts behindern könnten. Alle beschädigten Bauteile müssen von einem autorisierten Kundencenter repariert oder ersetzt werden, insofern keine anderen Angaben dazu im Bedienungshandbuch zu finden sind. Defekte Druckluftschalter dürfen nur von autorisierten Kundencentern ausgewechselt werden. Den Kompressor nicht verwenden, wenn der Schalter nicht an- und ausschaltet. Undichtigkeiten oder einen beschädigten Luftkessel niemals selbst reparieren. Den Kessel unverzüglich von einem autorisierten Kundencenter austauschen lassen.

1. DEN KOMPRESSOR AUSSCHLIESSLICH FÜR DAFÜR VORGESEHENE ARBEITEN BENUTZEN
   Kompressor ausschließlich für die im vorliegenden Bedienungshandbuch vorgesehenen Arbeiten benutzen. Druckluft niemals zum Atmen oder Beatmen benutzen. Nicht auf dem Kompressor stehen.
2. KORREKTE BENUTZUNG DES KOMPRESSORS Beim Betrieb des Kompressors sämtliche Anweisungen des vorliegenden Handbuches beachten. Verhindern dass der
   Kompressor von Kindern oder von Personen benutzt wird, die mit seiner Funktionsweise nicht vertraut bzw. nicht autorisiert dazu sind.

3. KONTROLLIEREN, DASS ALLE SCHRAUBEN, BOLZEN UND DECKEL FESTGEZOGEN SIND Versichern Sie sich, dass alle, dass alle Schrauben, Bolzen und Platten gut befestigt sind. Deren Zustand muss in regelmäßigen Abständen kontrolliert werden.

4. DEN LÜFTUNGSROST SAUBER HALTEN Den Lüftungsrost des Motors sauber halten, damit die Luft jederzeit ungehindert fließen kann. In regelmäßigen Abständen auf Verstaubung überprüfen.

5. DEN KOMPRESSOR NUR MIT DER ANGEGEBENEN NOMINALSPANNUNG BETREIBEN Kompressoren nur mit der Spannung betreiben, die auf deren Datenschildern angegeben sind. Falls der Kompressor mit einer Spannung betrieben wird, die höher als die angegebene Nominalspannung ist, kann es zu unzulässig hohen Motordrehungen kommen, die die Kompressoreinheit beschädigen können und dazu führen können, dass der Motor durchbrennt.

21. DEN KOMPRESSOR NICHT BENUTZEN, FALLS ER DEFEKT IST ODER NICHT WIE GEWOHNT ARBEITET

Falls der Kompressor während der Arbeit seltsame Geräusche oder starke Vibrationen erzeugt oder anderweitig defekt zu sein scheint, so muss er sofort angehalten und durch das nächste Kundencenter repariert werden.

1. KUNSTSTOFFTEILE NICHT MIT LÖSUNGSMITTELN REINIGEN Lösungsmittel wie Benzin, Waschbenzin, Verdünner, Dieselöl, Kohlenstofftetrachlorid oder Substanzen, die Alkohol enthalten, können die Kunststoffteile beschädigen; diese Teile nicht mit solchen Substanzen reinigen, sondern ein mit Seifenlauge leicht angefeuchtetes weiches Tuch verwenden. Anschließend gründlich trocknen.

23. AUSSCHLIESSLICH ORIGINALERSATZTEILE VERWENDEN Bei der Verwendung von

Ersatzteilen von anderen Herstellern verfällt der Garantieleistungsanspruch und es kann zu Funktionsstörungen des Kompressors kommen sowie zu dadurch verursachten Verletzungen. Originalersatzteile sind bei den Vertragshändlern erhältlich.

24. KEINE EINGRIFFE AM KOMPRESSOR VORNEHMEN

Keine Eingriffe am Kompressor vornehmen. Für alle Reparaturen muss man sich immer an eine Kundendienststelle wenden. Unautorisierte Eingriffe können nicht nur die Leistung des Kompressors beeinträchtigen, sondern auch zu schweren Unfällen und Verletzungen führen, wenn diese von Personen durchgeführt werden, die nicht die dafür erforderlichen technischen Kenntnisse aufweisen. Bei unsachgemäßen Änderungen besteht eine erhöhte Gefahr von Verletzungen oder Sachschäden.

25. KOMPRESSOR BEI NICHTGEBRAUCH

AUSSCHALTEN Wenn der Kompressor nicht genutzt wird, den Schalter auf AUS stellen, das Netzkabel abziehen und den Kompressor über den Ablasshahn entlüften.

26. NIEMALS HEISSE OBERFLÄCHEN BERÜHREN Zur

Vermeidung von Verbrennungen die Leitungen, Köpfe, Zylinder und den Motor niemals berühren.

27. DEN DRUCKLUFTSTRAHL NICHT DIREKT AUF DEN

KÖRPER RICHTEN Zur Vermeidung von Verletzungen den Druckluftstrahl niemals auf Personen oder Tiere richten.

28. DEN KESSEL TÄGLICH NACH JEDER VERWENDUNG ABLASSEN. Das Ablassventil öffnen und den

Kompressor kippen, um angesammeltes Wasser ablaufen zu lassen. Falls der Kessel nicht vollständig abgelassen wird, besteht die Gefahr von Korrosion, was zu unvorhergesehenen Rissen im Kessel und Explosionen führen kann.

29. DEN KOMPRESSOR NIEMALS DURCH HERAUSZIEHEN DES NETZKABELS ANHALTEN

Verwenden Sie den EIN-/AUS-Schalter.

30. NUR FÜR DRUCK VON MINDESTENS (200 PSI) 13,8 BAR ZUGELASSENE DRUCKLUFTTEILE VERWENDEN

Explosionsgefahr. Ausschließlich Leitungen und Druckluftwerkzeuge verwenden, die für einen Druck geeignet sind, der höher oder gleich 200 PSI (13,8 bar) ist.

31. EINEN GEEIGNETEN HÖR- UND KOPFSCHUTZ

TRAGEN Bei der Bedienung des Kompressors und des angeschlossenen Werkzeugs oder Zubehörs muss eine geeignete Schutzkleidung getragen werden. Die Bedienungsanleitung des Werkzeugs/Zubehörs ist stets zu beachten und sämtliche Sicherheitshinweise zu befolgen.

32. ACHTEN SIE AUF DIE ÄUSSEREN BEDINGUNGEN.

Der Kompressor darf auf keinen Fall im Regen stehen bleiben. Verwenden Sie den Kompressor nie unter feuchten oder nassen Bedingungen. Sorgen Sie für korrekte Beleuchtung. Der Kompressor darf nicht in der Nähe brennbarer Flüssigkeiten oder Gase verwendet werden.

33. NICHT IN DER NÄHE VON EXPLOSIVEN STOFFEN WIE ENTZÜNDLICHEN FLÜSSIGKEITEN, GASEN ODER

STAUB VERWENDEN. Funkenbildung des Kompressors könnte Staub oder Gase entzünden.

ERSATZTEILE

Bei den Reparaturen ausschließlich Originalersatzteile verwenden, die mit den ersetzten Bauteilen identisch sind. Die Reparaturen dürfen ausschließlich durch autorisierte Kundencenter vorgenommen werden.

VERLÄNGERUNGSKABEL

Nur Verlängerungen mit Schutzkontakt-Steckern und -steckdosen verwenden, die mit dem Stecker des Kompressors übereinstimmen. Beschädigte oder gequetschte Verlängerungskabel austauschen bzw. reparieren. Vergewissern Sie sich, dass sich das Verlängerungskabel in einwandfreiem Zustand befindet. Bei der Benutzung eines Verlängerungskabels sicherstellen, dass der Querschnitt für die Leistungsaufnahme des angeschlossenen Produkts ausreichend ist. Ein zu dünnes Verlängerungskabel kann zu Spannungsabfall und Leistungsverlust sowie überhöhter Aufheizung des Geräts führen. Die Tabelle zeigt den gemäß der Kabellänge und den am Gerät angebrachten Ampereangaben passende Kabelquerschnitt. Sollten Sie Zweifel haben, nehmen Sie den nächst schwereren Querschnitt. Je kleiner die Querschnittszahl, umso leichter das Kabel.

DEUTSCH

Beim Gebrauch von Elektrowerkzeugen im Freien muss immer ein dafür geeignetes Verlängerungskabel verwendet werden. Die Verwendung von Kabeln, die für Verwendung im Freien geeignet sind, verringert die Gefahr eines Stromschlags.

ERFORDERLICHER QUERSCHNITT FÜR EINE MAX. LÄNGE VON 20 M EINPHASEN

Leistung / Leistung / 220/230V 110/120V

⚠️ ACHTUNG Alle Gefahren durch elektrischen Stromschlag vermeiden. Den Kompressor nie benutzen, wenn das Netzkabel oder die Verlängerung beschädigt sind. Die Kabel in regelmäßigen Abständen kontrollieren. Den Kompressor nie im oder in der Nähe von Wasser oder in der Nähe von Umgebungen benutzen, in denen Stromschlagrisiko besteht.

SICHERHEITSVENTIL

Dieser Kompressor ist zur Verhinderung von Überdruck in den Luftkesseln mit einem Sicherheitsventil ausgestattet. Dieses Ventil ist werkseitig voreingestellt und tritt erst in Funktion, wenn der Kesseldruck die kritische Druckhöhe erreicht hat.

⚠️ ACHTUNG: DIESE SICHERHEITSVORRICHTUNG NIEMALS VERÄNDERN ODER UMGEHEN. BEI VERÄNDERUNGEN AM VENTIL BESTEHT DIE GEFAHR SCHWERER VERLETZUNGEN. Wartungsarbeiten an dieser Vorrichtung nur von einem zugelassenen DEWALT Kundendienst-Center durchführen lassen.

Aufsätze und Zubehör:

Der empfohlene Maximaldruck beim Einsatz von Aufsätzen und Zubehör mit diesem Kompressor ist deutlich am Gerät oder in der Bedienungsanleitung angegeben. Beim Übersteigen dieses Drucks für Aufsätze (einschließlich Luftdruckwerkzeuge, luftgetriebenes Zubehör, Spritzpistolen, Luftschläuche, Luftschlauchanschlüsse, Reifen und andere aufblasbare Objekte) könnten diese auseinanderfliegen oder explodieren und so schwere Verletzungen verursachen.

- Der vom Hersteller empfohlene Maximaldruck beim Einsatz von Aufsätzen und Zubehör mit diesem Kompressor darf nicht überschritten werden.

ARBEITSZYKLUS:

Für eine maximale Lebensdauer sollte der DEWALT Luftkompressor nicht mit einem höheren Arbeitszyklus als auf dem technischen Typenschild angegeben betrieben werden und in der Tabelle mit den technischen Daten angegebenen maximalen Kapazität.

Zur Vermeidung einer Überhitzung des Elektromotors ist dieser Kompressor für einen auf dem Typenschild angegebenen intermittierenden Betrieb ausgelegt (die Angabe S3-25 bedeutet zum Beispiel 2,5 Minuten EIN, 7,5 Minuten AUS).

DAS VORLIEGENDE BEDIENUNGS- UND WARTUNGSHANDBUCH AUFBEWAHREN UND ALLEN PERSONEN ZÜR VERFÜGUNG STELLEN, DIE DIESES GERÄT BENUTZEN.

BENUTZUNG UND WARTUNG

ANMERKUNG: Die Informationen in dem vorliegenden 4-6 Handbuch stellen eine Hilfe für den Bediener bei der Benutzung und der Wartung des Kompressors dar. Einige Abbildungen des vorliegenden Handbuches können Bauteile zeigen, die sich von denen Ihres Kompressors unterscheiden können.

INSTALLATION

Den Kompressor aus der Verpackung nehmen und sicherstellen, dass er unversehrt ist und beim Transport keinen Schaden erlitten hat;

Den Kompressor auf einer ebenen Fläche mit einer maximalen Neigung von 10° und an einem gut belüfteten, vor Witterungseinwirkungen geschützten Ort und in nicht explosionsgefährdeten Bereichen aufstellen.

Falls der Untergrund geneigt und glatt ist, so muss sichergestellt werden, dass sich der Kompressor während des Betriebs nicht verschieben kann. Anderenfalls die Räder mit zwei Keilen blockieren. Falls der Kompressor auf einem Träger oder einem Regal aufgestellt wird, so muss sichergestellt werden, dass er nicht herunterfallen kann, indem er in entsprechender Weise befestigt wird.

Zur Gewährleistung einer ausreichenden Lüftung und Kühlung muss vom Kompressor zu jeder Wand ein Abstand von mindestens 100 cm eingehalten werden. Direkt auf Kesseln montierte Kompressoren mit Füßen anstatt Rädern sollten nicht fest am Boden verankert werden; in diesem Fall wird die Montage von vier vibrationsdämpfenden Stützelementen empfohlen. Es muss sichergestellt werden, dass sich in den Kesseln keine Flüssigkeiten, Feuchtigkeit oder Verunreinigungen befinden."

STROMANSCHLUSS

Verwenden Sie das Kabel nur bestimmungsgemäß. Das Kabel darf nicht zum Tragen, Ziehen oder zum Herausziehen des Steckers missbraucht werden. Das Kabel darf nicht Hitze, Öl, scharfen Kanten oder beweglichen Maschinenteilen ausgesetzt werden.

Beschädigte oder verhedderte Kabel vergrößern das Risiko von Stromschlägen.

Einphasige Kompressoren werden mit einem Stromkabel und einem zweipoligen Stecker mit Erdungskontakt geliefert. Der Kompressor darf nur an geerdete Steckdosen angeschlossen werden.

WICHTIG: Niemals den Nullleiter mit dem Erdungskontakt verbinden. Die Erdung muss entsprechend der Sicherheitsnormung erfolgen (EN 60204). Der Stecker des Stromkabels darf nicht zum Abschalten verwendet werden, er muss in eine Steckdose mit geeignetem Fehlerstromschutzschalter (Wärmeschutzschalter) eingesteckt werden.

⚠️ WARNUNG: STROMSCHLAGGEFAHR. NICHT KORREKTE ERDUNG KANN STROMSCHLÄGEN ZUR FOLGE HABEN.

Der mitgelieferte Stecker darf nicht verändert werden. Wenn er nicht in den verfügbaren Anschluss passt, muss durch einen qualifizierten Elektriker ein korrekter Anschluss angebracht werden.

Reparaturen an Kabel oder Stecker MÜSSEN durch qualifizierte Elektriker vorgenommen werden.

VORBEREITUNG ZUR INBETRIEBNAHME CHECKLISTE VOR INBETRIEBNAHME

1. Achtung, der Ein/Aus-Schalter (6) muss auf AUS (OFF) stehen.
2. Netzstecker in eine geeignete Steckdose des Netzstromkreises einstecken. Siehe Stromanschluss (s.o.).
3. Sicherstellen, dass der Luftkessel leer ist. Siehe Luftkessel entleeren unter dem Punkt Wartung.
4. Sicherstellen, dass das Ablassventil (2) geschlossen ist.

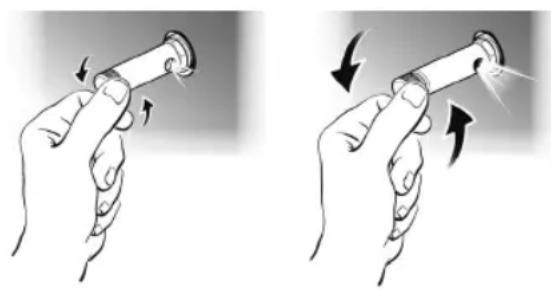

5. Sicherstellen, dass das Sicherheitsventil (9) korrekt funktioniert. Siehe Sicherheitsventil überprüfen unter dem Punkt Wartung.
6. Druckregler (4) gegen den Uhrzeigersinn drehen, bis zum Anschlag. Sicherstellen, dass das Manometer 0 Bar (0 PSI) anzeigt.
7. Schlauch und Zubehör anschließen.

⚠️ WARNING: Risiko für die Betriebssicherheit. Bei Anschluss und Trennen des Schlauchs ist dieser fest in der Hand zu halten, um ein Ausschlagen des Schlauchs zu verhindern.

1. Sicherstellen, dass alle Abdeckungen und Sicherheitsetiketten vorhanden sind, lesbar (bez. Etiketten) und sicher montiert. Starten Sie den Einsatz des Kompressors erst, wenn alle Punkte überprüft sind.

⚠️ WARNING: Gefahr des Berstens. Ein zu hoher Luftdruck führt zu einem gefährlichen Berstrisiko. Die Herstellerangaben für den höchstzulässigen Betriebsdruck für Druckluftwerkzeuge und Zubehör sind zu befolgen. Der Ausgangsdruck des Reglers darf nie über dem maximalen Nenndruck liegen.

ERSTE INBETRIEBNAHME

⚠️ WARNING: Nehmen Sie das Gerät erst in Betrieb, wenn Sie diese Sicherheits-, Bedienungs- und Wartungsanleitung gelesen und verstanden haben.

EINSCHALTEN

Sicherstellen, dass die Netzspannung mit den Angaben auf dem Schild zu den elektrischen Kennwerten übereinstimmt - die zulässige Toleranz liegt bei +/-5 %. Einstellung "0" durch Drehen bzw. Drücken wählen. Netzstecker anschließen und Kompressor über den Netzschalter in der Stellung „I“ einschalten.

Der Kompressor arbeitet vollkommen automatisch und wird vom Druckwächter gesteuert, der den Kompressor anhält, wenn der Druck im Kessel den Höchstwert erreicht; wenn der Mindestwert erreicht wird, startet der Druckwächter den Kompressor erneut. Normalerweise beträgt der Druckunterschied zwischen dem Höchst- und dem Mindestwert ca. 2.4 bar (35 psi). Beispiel: Der Kompressor hält an, wenn ein Druck von 13.8 bar (200 psi) erreicht wird (maximaler Betriebsdruck) und er wird automatisch wieder gestartet, wenn der Druck im Kessel auf 11.4 bar (165 psi) abfällt. Nach dem Anschließen des Kompressors an die elektrische Leitung, den max. Druck herstellen und den ordnungsgemäßen Betrieb der Maschine überprüfen.

⚠️ WARNUNG: Die Baugruppe Kopf/Zylinder/Auslassleitung kann hohe Temperaturen erreichen; bei der Arbeit in der Nähe dieser Bauteile mit Vorsicht vorgehen und sie nicht berühren, um Verbrennungen zu meiden.

WARTUNGSÜBERSICHT
Maßnahme täglich wöchentlich
Sicherheitsventil überprüfen	X
Luftkessel entleeren	X
Auf ungewöhnliche Geräusche/Vibrationen prüfen	X
Überprüfung auf Luftaustritt*	X
Kompressorgehäuse reinigen X
* Zur Überprüfung auf Luftaustritt Seifenlauge an den Verbindungsstellen auftragen. Während dem Druckaufbau beim Kompressorbetrieb und nach Abschalten bei Druckerreichung auf Bläschenbildung überprüfen.

DEUTSCH

WICHTIG

Elektro-Kompressoren müssen an eine Steckdose mit Differentialschalter (Thermoschutzschalter) angeschlossen werden. Der Motor besitzt an der Innenseite der Spule einen thermischen Überlastschutzschalter, über den der Kompressor bei übermäßiger Motortemperatur ausgeschaltet und der Netzschalter in die Stellung „Aus“ (0) gestellt wird. In diesem Fall das Gerät von der Stromversorgung trennen und abkühlen lassen. Den Kompressor nach dem Abkühlen wieder am Stromnetz anschließen und den Netzschalter auf „Ein“ (1) stellen. Der Kompressor sollte nun normal starten. Ansonsten wenden Sie sich bitte umgehend an ein Servicezentrum.

EINSTELLUNG DES BETRIEBSDRUCKS

Es ist nicht erforderlich, dass immer der maximale Betriebsdruck verwendet wird. Vielmehr benötigen Druckluftwerkzeuge meist einen niedrigeren Druck. Bei Kompressoren, die mit einem Druckminderer geliefert werden, muss ein geeigneter Betriebsdruck eingestellt werden.

Den Druck auf den gewünschten Wert einstellen, indem der Knauf zum Anheben im Uhrzeigesinn und zum Absenken gegen den Uhrzeigersinn gedreht wird; nach dem Einstellen des gewünschten Drucks den Knauf zum Blockieren nach unten drücken. Bei Druckminderern ohne Manometer wird der Tarierungsdruck auf der Gradskala auf dem Druckminderer selbst angezeigt.

Bei Druckminderern mit Manometer wird der Tarierungsdruck auf dem Manometer angezeigt.

HINWEIS: Bestimmte Druckminderer sind nicht mit „push to lock“ ausgestattet, daher ist es ausreichend, den Knauf zu drehen, um den Druck einzustellen.

KOMPRESSOR AUSSCHALTEN

1. Schalter in die Stellung „0“ bringen (je nach Art des Druckschalters am Kompressor). Das Gerät NICHT über den Schalter an der Steckdose oder durch Abziehen des Netzkabels ausschalten.
2. Druckregler (4) gegen den Uhrzeigersinn drehen, bis zum Anschlag. Sicherstellen, dass das Manometer 0 Bar (0 PSI) anzeigt.
3. Schlauch und Zubehör abmontieren.
4. Luftkessel entleeren, siehe Luftkessel entleeren unter dem Punkt Wartung. Sicherstellen, dass das Manometer 0 Bar (0 PSI) anzeigt.

ÜBERLASTSCHUTZSCHALTER DES MOTORS

Der Kompressormotor besitzt einen thermischen Überlastschutzschalter. Ein überhitzter Motor wird durch den Überlastschutzschalter abgeschaltet. Vor dem erneuten Starten muss der Motor ausreichend abkühlen. Neustart:

1. Ein/Aus-Schalter (6) auf AUS (OFF) stellen und Gerät von der Stromversorgung trennen.

2. Motor abkühlen lassen.

3. Netzkabel an die Steckdose des Netzstromkreises anschließen.
4. Ein/Aus-Schalter auf EIN (ON) stellen.

Wartung

⚠️ ACHTUNG: Um Verletzungen zu vermeiden, das Gerät vor dem Anbringen oder Abnehmen von Zubehörteilen oder Einstellungen, den Netzstecker abziehen und komprimierte Luft im Behälter ablassen (Anzeige für den Behälterdruck muss 0 bar (0 psi) anzeigen).

Ein versehentlicher Start kann zu Verletzungen führen. Bei Wartung oder Reparaturen am Kompressor sind die folgenden Vorgehensweisen zu befolgen:

HINWEIS: Kompressor vor Beginn der Wartungsarbeiten abkühlen lassen.

HINWEIS: Alle Druckluft-Systeme enthalten wartungspflichtige Teile (z. B. Öl, Filter, Abscheider), die regelmäßig auszutauschen sind. Diese Teile können nach Gebrauch durch Verordnung regulierte Stoffe enthalten und müssen gemäß behördlichen Gesetzen und Vorschriften entsorgt werden.

HINWEIS: Beim Auseinanderbau auf die Positionierung der Geräteteile achten, um Probleme beim Zusammenbau zu vermeiden.

HINWEIS: Wartungsarbeiten, die nicht in dieser Rubrik aufgeführt werden, sind durch einen DEWALT Werkskundendienst oder ein von DEWALT autorisiertes Servicezentrum durchzuführen.

LUFTKESSEL ENTLEEREN

ANMERKUNG: In allen Druckluftsystemen fällt Kondensat an, das sich an einer beliebigen Ablaufstelle (z. B. Behälter, Filter, Nachkühler, Trockner) ansammelt. Dieses Kondensat enthält Schmieröl und/oder Substanzen, die Vorschriften unterliegen können und gemäß den geltenden Vorschriften entsorgt werden müssen.

Kondenswasser im Luftkessel muss täglich durch Öffnung des Ablasshahns (2) unter dem Kessel abgelassen werden. Vorsicht, wenn der Kessel Druckluft enthält, in diesem Fall kann das Wasser unter erheblichem Druck herausschießen.

1. Sicherstellen, dass der Kompressor ausgeschaltet ist (Aus/Off).
2. Am Griff festhalten, den Kompressor seitlich in Richtung des Ablassventils kippen, bis es direkt unter dem Kessel ist.
3. Ablassventil öffnen.
4. Kompressor schräg halten, bis alle Kondensationsflüssigkeit abgelaufen ist.

SICHERHEITSVENTIL ÜBERPRÜFEN (9)

⚠️ WARNUNG: Heiße Geräteteile. Verbrennungsgefahr. Auslassrohr, Nachkühler, Pumpenkopf und Geräteteile in deren Umfeld werden sehr heiß. Nicht anfassen! Kompressor vor den Wartungsarbeiten abkühlen lassen.

⚠️ WARNING: Gefahr des Berstens. Wenn das Sicherheitsventil nicht korrekt funktioniert, kann Überdruck entstehen, der zum Bersten des Tanks bzw. einer Explosion führen kann.

Das Sicherheitsventil wurde auf den höchstzulässigen Druck des Druckbehälters eingestellt. Das Einstellen des Sicherheitsventils ist verboten. Betätigen Sie das Sicherheitsventil von Zeit zu Zeit, um sicherzustellen, dass es bei Bedarf funktioniert.

Drehen Sie die Mutter, bis Sie hören, wie die Druckluft freigesetzt wird. Dann wieder anschrauben. Halten Sie das Sicherheitsventil und die Umgebung immer sauber und frei von Hindernissen.

BEHEBUNG KLEINER FUNKTIONSSTÖRUNGEN

Austritt von luft

Kann auf der Undichtigkeit einer Verbindung beruhen; alle Verbindungen überprüfen und mit Seifenlauge anfeuchten

Der kompressor läuft nicht an

Falls der Kompressor Schwierigkeiten mit dem Anlaufen hat, kontrollieren,

• ob die Netzspannung der auf dem Datenschild angegebenen Betriebsspannung entspricht;
• ob alle Verlängerungskabel angemessene Länge bzw. Querschnitte haben;
• ob der Arbeitsbereich nicht zu kalt ist (unter 0°C);
• Wird der Netzanschluss mit Strom versorgt?
• Wurden alle Stecker korrekt angeschlossen?
• Sind Schutzschalter und Sicherungen in gutem Zustand?

Kompressor schaltet sich nicht ab

- Wenn der Kompressor sich bei Erreichen des Höchstdrucks nicht abschaltet, tritt das Sicherheitsventil des Kessels in Funktion. Ein Kompressor mit fehlerhaftem Sicherheitsventil darf UNTER KEINEN UMSTÄNDEN verwendet werden - nehmen Sie unverzüglich Kontakt mit Ihrem nächstgelegenen Servicezentrum auf.

ACHTUNG

– Niemals Verbindungen abschrauben, wenn der Kessel unter Druck steht
- Immer sicherstellen, dass der Kessel druckfrei ist.
- Es ist verboten, Löcher in den Druckluftkessel zu bohren, zu schweißen und/oder absichtlich zu verformen.
- Keinerlei Eingriffe am Kompressor vornehmen, bevor der Netzstecker nicht aus der Netzsteckdose gezogen worden ist.
– Raumtemperatur für den Betrieb 0°C bis +35°C.
- Den Kompressor nicht mit Wasser oder entflammbaren Flüssigkeiten besprühen.
- Entflammbare Gegenstände aus dem Arbeitsbereich des Kompressors fernhalten.
- Während der Arbeitsunterbrechungen den EIN/AUS-Schalter (6) in die Position "0" (OFF) stellen.
- Den Druckluftstrahl nie auf Personen oder Tiere richten.
- Den Kompressor nicht transportieren, wenn der Kessel unter Druck steht.
- Beachten, dass einige Bauteile des Kompressors wie der Kopf und die Auslassleitung hohe Temperaturen erreichen können. Zur Vermeidung von Verbrennungen diese Bauteile nie berühren.
- Den Kompressor zum Transportieren an den entsprechenden Griffen anheben bzw. ziehen.
- Kinder und Tiere müssen aus dem Arbeitsbereich der Maschine ferngehalten werden.
- Falls der Kompressor zum Lackieren verwendet wird: a) Nicht in geschlossenen Räumen oder in der Nähe von offenem Feuer arbeiten. b) Sicherstellen, dass in dem Bereich, in dem gearbeitet wird, ein ausreichender Luftaustausch gewährleistet ist. c) Nase und Mund mit einer entsprechenden Maske schützen. Die Bedienungsanleitung des Werkzeugs/Zubehörs ist stets zu beachten und sämtliche Sicherheitshinweise zu befolgen.
- Falls der Kompressor zum Lackieren verwendet wird: a) Nicht in geschlossenen Räumen oder in der Nähe von offenem Feuer arbeiten. b) Sicherstellen, dass in dem Raum, in dem gearbeitet wird, ein ausreichender Luftaustausch gewährleistet ist. c) Nase und Mund mit einer entsprechenden Maske schützen.
- Den Kompressor nicht benutzen, falls das Netzkabel oder der Netzstecker beschädigt ist; für die Ersetzung durch Originalbauteile an ein Kundencenter wenden.

DEUTSCH

• Falls der Kompressor auf einem Träger oder einem Regal aufgestellt wird, so muss er in entsprechender Weise befestigt werden, um ein Herunterfallen während des Betriebs zu vermeiden.
• Weder Gegenstände noch die Hände ins Innere der Schutzroste einführen, um sich vor Verletzungen und den Kompressor vor Beschädigung zu schützen.
• Den Kompressor nicht gegen Personen, Tiere oder Gegenstände einsetzen, um schwere Verletzungen zu vermeiden.
• Nach Benutzen des Kompressors stets den Netzstecker aus der Netzsteckdose ziehen.

NÜTZLICHE RATSCHLÄGE FÜR EINEN EINWANDFREIEN BETRIEB

- Für einen einwandfreien Betrieb der Maschine unter Volllast und maximalem Betriebsdruck sicherstellen, dass die Raumtemperatur +25°C nicht überschreitet.

DIESE KOMPRESSOREN SIND FÜR DEN AUSSETZBETRIEB VORGESEHEN. DIE GERÄTE SOLTEN AUSSCHLIESSLICH FÜR ANWENDUNGEN EINGESETZT WERDEN, BEI DENEN ÜBER EINEN ZEITRAUM VON EINER STUNDE ARBEITSZYKLEN VON MAXIMAL 50% ERREICHT WERDEN.

EINLAGERUNG DES KOMPRESSORS MIT UND OHNE VERPACKUNG

Solange der Kompressor nicht benutzt wird, sollte er in der Verpackung an einem trockenen Ort bei einer Temperatur zwischen +5°C und +45°C vor Witterungseinflüssen geschützt gelagert werden. Solange der Kompressor nach dem Auspacken nicht benutzt wird, sollte er bis zur Inbetriebnahme bzw. während langer Produktionsunterbrechungen mit Planen abgedeckt werden, damit sich kein Staub auf den Mechanismen ablagert. Nach einer längeren Zeit der Nichtbenutzung sollten das Öl gewechselt und die Funktionstüchtigkeit überprüft werden.

TRANSPORT DES KOMPRESSORS

Stellen Sie beim Transport des Kompressors in einem Fahrzeug, Anhänger usw. sicher, dass der Lufttank entleert und das Gerät gesichert und auf einer ebenen horizontalen Fläche platziert ist. Gehen Sie beim Fahren vorsichtig vor, um ein Umkippen des Geräts im Fahrzeug zu vermeiden. Das Gerät oder die umgebenden Gegenstände können beschädigt werden, wenn das Gerät gekippt wird.

Heben des DPC17PS

Setzen Sie zum Heben immer zwei Personen ein und heben Sie an den empfohlenen Hebepunktgriffen (5A und 5B) an.

DPC17PS BEWEGEN

1. Fassen Sie den Griff (5A) an, um den Kompressor zu stützen.
2. Ziehen Sie am Griff (5C), bis er vollständig ausgefahren ist (Verriegelungsposition). ACHTUNG: Gefahr von unsicherem Betrieb. Stellen Sie beim Rollen des Kompressors ordnungsgemäßen Bodenkontakt sicher und achten Sie darauf, dass das Gerät nicht kippt oder das Gleichgewicht verliert.
3. Um den Kompressor zu bewegen, rollen Sie ihn mit dem Griff (5C) auf Reifen, wie vorstehend gezeigt.

Lagern Sie den Kompressor in vertikaler oder horizontaler Position.

DRUCKLUFTANSCHLUSS

Sicherstellen, dass immer Druckluftleitungen verwendet werden, die für den maximalen Betriebsdruck des Kompressors geeignet sind. Nie versuchen, defekte Leitungen zu reparieren.

WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT UND OHNE VORANKÜNDIGUNG ÄNDERUNGEN VORZUNEHMEN.

REINIGUNG

⚠️ WARNING: Entfernen Sie Schmutz und Staub mit trockener Pressluft aus dem Hauptgehäuse, sobald sich Schmutz in den Lufteinlässen und deren Umfeld ansammelt. Bei diesem Vorgang wird das Tragen einer Schutzbrille empfohlen.

⚠️ WARNUNG: Verwenden Sie für die Reinigung der nichtmetallischen Teile des Geräts niemals Lösungsmittel oder andere scharfe Chemikalien. Diese Chemikalien können die Stabilität der Materialien dieser Teile beeinträchtigen. Verwenden Sie ein Tuch, das mit Wasser bzw. einer milden Seifenlösung angefeuchtet ist. Auf keinen Fall Flüssigkeit ins Gerät eindringen lassen. Gerät niemals eintauchen.

OPTIONALES ZUBEHÖR

⚠️ WARNING: Da Zubehörteile, die nicht von DEWALT angeboten werden, nicht mit diesem Produkt getestet wurden, kann die Verwendung solcher Zubehörteile mit diesem Gerät riskant sein. Zur Verringerung des Verletzungsrisikos sollten nur von DEWALT empfohlene Zubehörteile mit diesem Gerät verwendet werden.

SCHUTZ DER UMWELT

Gesonderte Entsorgung. Dieses Produkt darf nicht im normalen Hausmüll entsorgt werden.

Falls Ihr DEWALT Produkt ersetzt werden muss oder Sie es nicht mehr benötigen, darf es nicht in den Hausmüll gegeben werden. Dieses Produkt muss gesondert entsorgt werden.

Eine gesonderte Entsorgung gebrauchter Produkte und Verpackungsmaterialien ermöglicht Recycling und Wiederverwendung von Materialien.

Wiederverwendung recycelter Materialien hilft bei der Verhinderung von Umweltverschmutzung und verringert den Rohstoffbedarf.

Vor Ort geltende Vorschriften können eine getrennte Abholung elektrischer Geräte, Ablieferung bei Abfallsammelstellen oder bei Neukauf eines neuen Produktes Abgabe beim Händler erforderlich machen.

DEWALT bietet die Möglichkeit zu Sammlung und Recycling von DEWALT Produkten nach Ablauf ihrer Lebensdauer. Wenn Sie diesen Service nutzen möchten, bringen Sie das Produkt zu einem autorisierten Reparaturpartner, der es für Sie annimmt.

Den Standort Ihres nächstgelegenen Reparaturpartners erfahren Sie bei Ihrem örtlichen DEWALT Vertriebsbüro, unter der in dieser Anleitung angegebenen Adresse. Alternativ finden Sie eine Übersicht zu DEWALT Reparaturpartnern und alle Einzelheiten zu unserem Aftersales-Service sowie Kontaktdaten im Internet unter: www.2helpU.com.

DEUTSCH

HINWEISE ZUR FEHLERSUCHE

Dieser Abschnitt führt häufiger auftretende Fehlfunktionen auf, wodurch sie verursacht werden und wie sie zu beheben sind. Einige der Abhilfemaßnahmen können durch den Bediener bzw. Wartungsmitarbeiter durchgeführt werden, in anderen Fällen kann der Einsatz einen qualifizierten DEWALT-Technikers bzw. Ihres Fachhändlers erforderlich sein.

Problem			Fehlercode
Überhöhter Druck im Luftkessel Druck-Sicherheitsventil springt heraus		1,2
Luftaustritt			3
Luftaustritt am Luftkessel bzw. an den Schweißstellen des Luftkessels		4
Luftaustritt zwischen Ventilkopf und Ventilplatte		5
Luftaustritt	beim	Sicherheitsventil	6
Klopfendes	Geräusch		6

Auf dem Manometer angezeigter Druck fällt ab, wenn ein Zubehörteil eingesetzt wird 7

Der Kompressor liefert nicht genug Druckluft für den Betrieb von Zubehörteilen 8, 9, 10, 11, 12

Am Reglerknopf tritt fortwährend Luft aus 13

Der Reglerknopf verschließt den Luftauslass nicht 13

Motor läuft nicht 11, 14, 15, 16, 17,

18, 19, 20

FEHLER-CODE	MÖGLICHE URSACHE MÖGLICHE ABHILFE
1 Druckschalter schaltet den Motor bei Erreichen des Abschaltdrucks nicht aus		Ein/Aus-Schalter auf AUS (OFF) schalten, wenn das Gerät nicht abschaltet, einenDEWALTWerkskundendienst oder ein autorisiertesDEWALTServicezentrum kontaktieren.
2	Abschaltdruck des Druckschalters zu hoch	EinenDEWALTWerkskundendienst oder ein autorisiertesDEWALTServicezentrum kontaktieren.
3	Rohrverbindungen sind nicht richtig dicht	Verbindungen festziehen, bei denen Luftaustritt hörbar ist.Verbindungsstellen mit Seifenlauge überprüfen. Nicht zu fest anziehen.
4	Schaden am Luftkessel	Luftkessel muss ersetzt werden. Luftaustrittsstelle nicht reparieren.⚠WARNUNG:Gefahr des Berstens. Luftkessel nicht durch Bohren, Schweißen oder anderweitige Modifizierung bearbeiten, das beeinträchtigt seine Stabilität. Der Luftkessel kann bersten oder explodieren.
5	Schadhafte Dichtungen	EinenDEWALTWerkskundendienst oder ein autorisiertesDEWALTServicezentrum kontaktieren.
6 Schadhaftes Sicherheitsventil		EinenDEWALTWerkskundendienst oder ein autorisiertesDEWALTServicezentrum kontaktieren.
7	Regler ist für das verwendete Zubehörteil nicht korrekt eingestellt	Beim Einsatz eines Zubehörteils ist ein gewisser Druckabfall normal, bei übermäßigem Druckabfall den Druckregler entsprechend der Anleitung unter Regler unter der Rubrik Merkmale richtig einstellen.HINWEIS:Druckregelung während der Verwendung des Zubehörteils unter Durchflussbedingungen anpassen.
8	Durchgehend übermäßiger Luftverbrauch	Luftverbrauchsmenge reduzieren.

DEUTSCH

FEHLER-CODE	MÖGLICHE URSACHE MÖGLICHE ABHILFE
9	Kompressor ist den Anforderungen des Zubehörteils nicht gewachsen	Luftbedarf des Zubehörteils überprüfen. Ist der Bedarf höher als der CFM-Wert bzw. m^3/min oder die Druckversorgung Ihres Druckluftkompressors, ist für den Betrieb des Zubehörteils ein größerer Kompressor erforderlich.
10	Beschädigter Luftschlauch Luftschlauch ersetzen.
11	Rückschlagventil behindert	Einen DEWALT Werkskundendienst oder ein autorisiertes DEWALT Servicezentrum kontaktieren.
12	Luftaustritt Anschlussstellen festziehen.
13	Schadhafter Regler	Einen DEWALT Werkskundendienst oder ein autorisiertes DEWALT Servicezentrum kontaktieren.
14	Überlastschutzschalter des Motors herausgesprungen	Siehe Überlastung des Motors unter der Rubrik Eigenschaften.
15	Verlängerungskabel hat die falsche Länge oder Stärke	Korrekte Kabelstärke und Kabellänge überprüfen. Siehe Verlängerungskabel unter der Rubrik Installierung.
16	Lockere elektrische Verbindungen	Einen DEWALT Werkskundendienst oder ein autorisiertes DEWALT Servicezentrum kontaktieren.
17	Möglicherweise Schaden an Motor oder Anlaufkondensator	Einen DEWALT Werkskundendienst oder ein autorisiertes DEWALT Servicezentrum kontaktieren.
18	Sprühfarbe auf inneren Motorenteilen	Einen DEWALT Werkskundendienst oder ein autorisiertes DEWALT Servicezentrum kontaktieren. Kompressor nicht im Spritzlackierbereich betreiben. Siehe Warnung zu brennbaren Dämpfen.
19	Sicherung durchgebrannt, Schutzschalter ausgelöst	1. Sicherungskasten auf durchgebrannte Sicherung überprüfen und ggf. ersetzen. Schutzschalter zurücksetzen. Keine Sicherung bzw. keinen Schutzschalter mit höherem Nennwert als dem Ihres spezifischen Netzstromkreises verwenden.2. Auf korrekte Sicherung überprüfen. Nur träge Sicherungen verwenden.3. Auf Unterspannung und/oder korrektes Verlängerungskabel überprüfen.4. Andere Elektrogeräte vom Stromnetz trennen oder Kompressor an eigenem Netzstromkreis betreiben.
20	Kesseldruck überschreitet Abschaltdruck des Druckwächters	Motor startet automatisch, sobald der Kesseldruck unter den abschaltdruck des Druckwächters sinkt.

DEUTSCH

	230 230 230 110 230
Volit (AC V)
Lesitzungspizte PS / KW 1.5 / 1.1.75 / 1.3.20 / 1.5.20 / 1.5.25 / 1.8.	0 / 1.5.25 / 1.8.
Normalbetrieb PS / KW 1.5 / 1.1.75 / 1.3.20 / 1.5.18.56 / 1.4.22 / 1.6.	97 / 1.5.89 / 1.5.97 / 1.5.97 / 1.5.97 / 1.0
Pumpentryd Olfertel Olfertel Olfertel
Gerauschpegel / Mezzunisticherheit LpA / KpA @ 4m (dB)	77 / 1.5.69 / 1.5.77 / 1.5
Gerauschpegel / Mezzunisticherheit LpA / KpA @ 4m (dB)	77 / 1.5.69 / 1.5.77 / 1.5
Aufzengereausch, Messwert, LwA (dB)	94.5	87.4	95.5	95.5	94.3
Maximal zulässiger Betriebsdruck (bar / psi)	8 / 116	8 / 116	8 / 116	8 / 116	8 / 116
Maximaler Tanckurck (bar / psi)	8 / 116	13.8 / 200	10 / 145	10 / 145	13.8 / 200
Lutfeverdänqung (l/min / cfm)	170 / 6	176 / 6.2	206 / 7.3	206 / 7.3	292 / 10.2
Lutfelisztung (l/min / cfm) @ 7 bar)	75 / 1.7.82 / 2.9.82 / 2.9.82 / 2.9.130 / 4.6
Lutfelisztung (l/min / cfm) @ 90 PSI)	81 / 2.9.89 / 3.1.89 / 3.1.89 / 3.1.141 / 4.9
Kompressorderhezahl in l/min (Upm)	3100	2450	3750	3750	1800
Gewicht (Kg)	12.3	18.8	16.8	18	36
Kompressorschutz	Thermischer Schutz mit automatischer mit automatischer Rücksteilung	Thermischer Schutz mit automatischer mit automatischer Rücksteilung	Thermischer Schutz mit automatischer mit automatischer Rücksteilung	Thermischering mit Selbstaltung	Thermosichering mit Selbstaltung
Allgemeiner Kompressorschutz	1P20	1P20	1P20	1P20	1P20
Arbieszylus	S3 25%	S3 75%	S3 15%	S3 15%	S3 50%

4. BESCHERM UZELF TEGEN ELEKTRISCHE SCHOKKEN

13. ELEKTRISCHE VERLENGSNOEREN VOOR HET

REGELING VAN DE WERKINGSDRUK

PNEUMATISCHE VERBINDINGEN

VINKKEJÄ TEHOKASTA TOIMINTAA VARTEN

13. PROLUNGHE ELETTRICHE PER UTILIZZO

21. ANVÄND ALDRIG KOMPRESSORN OM DEN ÄR

ANVÄNDNING OCH UNDERHÅLL
