Produkttyp	Kabellose Fettpresse
Marke	DeWalt
Modell	DCGG571
Nennspannung	18 V DC
Batterietyp	Li-Ion (kompatibel mit den DeWalt 18V Akkus)
Maximaler Ausgangsdruck	69 MPa (690 bar)
Durchflussmenge	147,87 ml/min
Geeignetes Fett	Bis NLGI #2
Behälterkapazität	453 g (lose) oder 400 g Patrone
Schlauchlänge	107 cm
Gewicht (ohne Akku)	3,63 kg
Integrierte Arbeitsleuchte	Ja, mit Schalter
Drehzahlregler	Ja, proportionaler Auslöser
Entlastungsventil	Ja, eingestellt auf 69 MPa
Verriegelungsknopf	Ja, Sicherheit
CE-Zertifizierung	Ja (2006/42/EG, EN60745)
Wartung	Reinigung des Filters und des Steuerventils
Packungsinhalt	Pumpe, Ladegerät, Akku(s) je nach Modell, Anleitung

Häufig gestellte Fragen - DCGG571 DEWALT

Wie installiere ich eine Fettpatrone in der Fettpresse DeWalt DCGG571?

Ziehen Sie den Griff des Fettrohrs bis zum Anschlag und verriegeln Sie die Stange im Halteschlitz. Schrauben Sie die gesamte Fettrohreinheit ab. Entfernen Sie den Plastikstopfen der Patrone, setzen Sie sie in das Rohr ein (offenes Ende zuerst). Entfernen Sie die Dichtung vom anderen Ende. Schrauben Sie das Rohr wieder auf die Pumpe. Lösen Sie die Stange und drücken Sie sie vorsichtig. Entlüften Sie die Luft bei Bedarf über die Entlüftungsschraube.

Welchen maximalen Druck kann die Fettpresse DCGG571 liefern?

Der maximale Ausgangsdruck beträgt 69 MPa (690 bar). Das Entlastungsventil ist werkseitig eingestellt, um den Druck oberhalb dieses Wertes abzulassen.

Welches Fett sollte ich mit der DCGG571 verwenden?

Verwenden Sie Fette bis zur Klasse NLGI #2. Verwenden Sie nur die im Handbuch empfohlenen Fette, um Schäden am Werkzeug zu vermeiden.

Wie entlüfte ich Lufteinschlüsse im Fettrohr?

Schrauben Sie die Entlüftungsschraube leicht heraus, bis Luft entweicht, dann wieder festziehen. Betätigen Sie den Auslöser für 10 bis 20 Sekunden. Wenn kein Fett austritt, wiederholen Sie den Vorgang.

Welche Akkus sind mit der Pumpe DCGG571 kompatibel?

Alle DeWalt 18V Li-Ion Akkus, insbesondere die Modelle DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Verwenden Sie nur DeWalt Ladegeräte.

Wie reinige ich das Steuerventil, wenn die Pumpe kein Fett mehr fördert?

Entfernen Sie die Steuerventilkappe, dann die Scheibe, die Feder und die Kugel. Reinigen Sie die Kugel und den Sitz mit einem Tuch. Bauen Sie in umgekehrter Reihenfolge wieder ein. Stellen Sie sicher, dass die Kugel sauber ist, bevor Sie sie wieder einsetzen.

Die Arbeitsleuchte leuchtet nicht, was tun?

Überprüfen Sie, ob der Lampenschalter auf ON steht. Die Lampe leuchtet nur, wenn der Auslöser gedrückt wird. Steht der Schalter auf OFF, leuchtet sie nicht. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie befülle ich die Pumpe aus einem Behälter mit losem Fett?

Bereiten Sie die Gummidichtung vor, indem Sie sie umdrehen (Tassenseite nach vorne). Setzen Sie das offene Ende des Rohrs in den Behälter, ziehen Sie langsam am Griff, um Fett anzusaugen. Verriegeln Sie die Stange, nehmen Sie das Rohr heraus, wischen Sie überschüssiges Fett ab und schrauben Sie es wieder auf. Entlüften Sie anschließend die Luft.

Welche wichtigen Sicherheitshinweise gibt es bei der Verwendung?

Tragen Sie Handschuhe und eine Schutzbrille. Richten Sie den Auslass niemals auf sich oder andere. Der Druck kann Fett unter die Haut spritzen (Arzt aufsuchen). Halten Sie eine Hand am Griff und die andere an der Schlauchfeder. Verriegeln Sie den Auslöser beim Transport.

Wie warte ich den Filter der Fettpresse?

Wenn die Pumpe kein Fett mehr fördert, reinigen Sie den Filter im Inneren des Rohrs. Ziehen Sie den Griff und verriegeln Sie die Stange. Schrauben Sie das Rohr ab. Verwenden Sie einen kleinen Schraubendreher, um den Filter herauszudrücken. Wischen Sie ihn mit einem weichen Tuch ab. Setzen Sie ihn richtig in seine Aufnahme ein.

BEDIENUNGSANLEITUNG DCGG571 DEWALT

Deutsch (Übersetzung der Originalanweisung) 15

Korrekt håndposition (Fig. A, K)

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die

zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

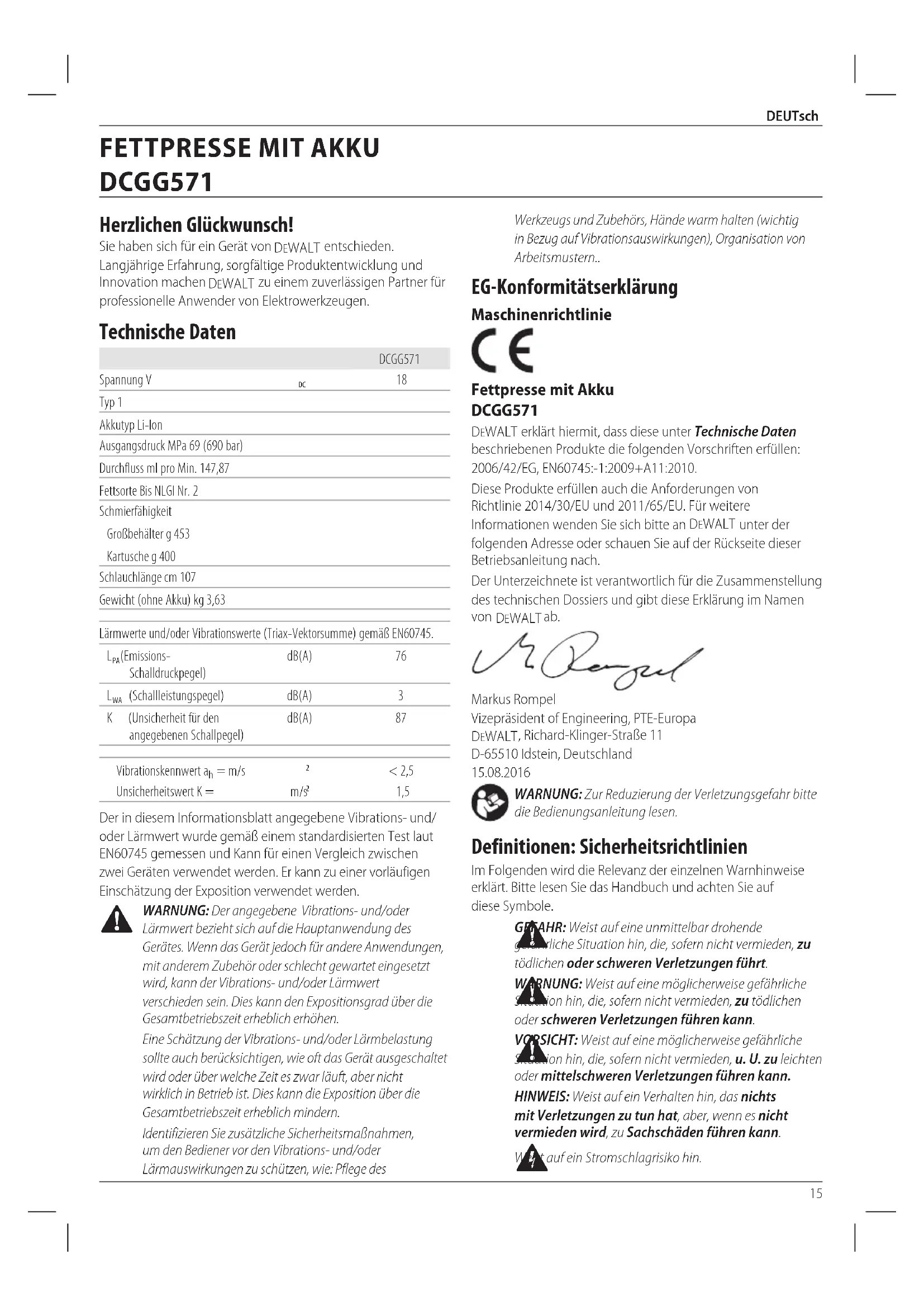

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DCGG571
Spannung V	DC	18
Typ 1
Akkutyp Li-Ion
Ausgangsdruck MPa 69 (690 bar)
Durchfluss ml pro Min. 147,87
Fettsorte Bis NLGI Nr. 2
Schmierfähigkeit
Großbehälter g 453
Kartusche g 400
Schlauchlänge cm 107
Gewicht (ohne Akku) kg 3,63

Lärmwerte und/oder Vibrationswerte (Triax-Vektorsumme) gemäß EN60745.
L_PA (Emissions-Schalldruckpegel)	dB(A)	76
L_WA (Schallleistungspegel)	dB(A)	3
K (Unsicherheit für den angegebenen Schallpegel)	dB(A)	87
Vibrationskennwert a_h = m/s	^2	< 2,5
Unsicherheitswert K =	m/s^2	1,5

Der in diesem Informationsblatt angegebene Vibrations- und/oder Lärmwert wurde gemäß einem standardisierten Test laut EN60745 gemessen und Kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene Vibrations- und/oder Lärmwert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderem Zubehör oder schlecht gewartet eingesetzt wird, kann der Vibrations- und/oder Lärmwert verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrations- und/oder Lärmbelastung sollte auch berücksichtigen, wie oft das Gerät ausgeschaltet wird oder über welche Zeit es zwar läuft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich mindern.

Identifizieren Sie zusätzliche Sicherheitsmaßnahmen, um den Bediener vor den Vibrations- und/oder Lärmauswirkungen zu schützen, wie: Pflege des

Werkzeugs und Zubehörs, Hände warm halten (wichtig in Bezug auf Vibrationsauswirkungen), Organisation von Arbeitsmustern..

EG-Konformitätserklärung

Maschinenrichtlinie

Fettpresse mit Akku

DCGG571

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN60745:-1:2009+A11:2010.

Diese Produkte erfüllen auch die Anforderungen von Richtlinie 2014/30/EU und 2011/65/EU. Für weitere Informationen wenden Sie sich bitte an DEWALT unter der folgenden Adresse oder schauen Sie auf der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung des technischen Dossiers und gibt diese Erklärung im Namen von DEWALT ab.

Mr. Rergel

Markus Rompel

Vizepräsident of Engineering, PTE-Europa

DEWALT, Richard-Klinger-Straße 11

D-65510 Idstein, Deutschland

15.08.2016

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gestärliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Sitzion hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Würst auf ein Stromschlagrisiko hin.

Akkus Ladegeräte/Ladedauer (Minuten)
Kat # V	ss	Ah Gewicht (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Datumscode 201811475B oder höher
**Datumscode 201536 oder höher

auf eine Brandgefahr hin.

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNUNG: Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiatoren, Herde und

Kühlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht. Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumgänglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (FI-Schalter oder Rcd) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerätes kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der

AUS-Position ist, bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder tragen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissern Sie sich, dass diese richtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlern kann staubbedingte Gefahren mindern.
h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4) Verwendung und Pflege des Elektrogerätes

a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für Ihre Arbeit passende Elektrogerät. Das richtige Gerät wird die Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder den Akku (sofern abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und lassen Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder mit diesen Anweisungen das Elektrogerät bedienen. Elektrogeräte sind in den Händen nicht geschulter Personen gefährlich.
e) Elektrowerkzeuge und Zubehör müssen gepflegt werden. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des

Elektrogerätes beeinträchtigen kann. Bei Beschädigungen lassen Sie das Elektrogerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g) Verwenden Sie Elektrogeräte, Zubehör und Einsätze (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Pflege von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann zu Brandgefahr führen, wenn es mit einem anderen Akku verwendet wird.
b) Verwenden Sie Elektrogeräte nur mit den speziell vorgesehenen Akkus. Der Einsatz anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn Akkus nicht verwendet werden, halten Sie sie von anderen Metallteilen, z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallteilen fern, die eine Verbindung zwischen den Polen verursachen können. Wenn die Akkupole kurzgeschlossen werden, kann dies zu Verbrennungen oder einem Brand führen.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

Zusätzliche Sicherheitsanweisungen für Fettpressen

• Teile des Werkzeugs oder der Schlauchbaugruppe können durch hohen Druck brechen oder reißen. Es kann das Risiko von schweren Verletzungen entstehen. Vor dem Gebrauch das Werkzeug oder die Schlauchbaugruppe immer auf Beschädigungen oder Verschleiß überprüfen. Verwenden Sie das Werkzeug niemals, wenn Teile davon beschädigt oder abgenutzt sind.
• Verwenden Sie nur von DEWALT zugelassene flexible Schläuche. Halten Sie den Schlauch nur an der Schutzvorrichtung der Sicherheitsfeder fest, um schwere Verletzungen zu vermeiden.
• Wenn der Schlauch Knicke oder Beschädigungen aufweist, kann es zu einem Riss kommen, der zu schweren Verletzungen führen könnte. Der Schlauch muss bei den ersten Anzeichen von Verschleiß, Beschädigung oder Knicken ausgetauscht werden.
• Verwenden Sie nur das in diesem Handbuch empfohlene Fett (siehe dazu Technische Daten).
• Um die Gefahr von schweren Verletzungen zu reduzieren, verwenden Sie die Fettpresse nicht an oder in der Nähe von beweglichen Teilen, Mechanismen oder laufenden Ausrüstungsteilen.
• Luftöffnungen decken häufig bewegliche Teile ab und sollten freigehalten werden. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

WARNUNG: Gefahr durch Spritzen oder von schweren Verletzungen. Bei einem Riss der Komponenten kann Fett auf die Haut oder in die Augen spritzen, was zu schweren Verletzungen oder Infektionen führt. Solche Verletzungen dürfen nicht wie ein einfacher Schnitt behandelt werden. Suchen Sie sofort einen Arzt auf.

WARNUNG: Das Fett kann unter Hochdruck Konzinsgedrückt werden. Richten Sie die Fettpresse nicht direkt auf sich selbst oder auf andere Personen.

WARNUNG: Die Fettpresse kann Hochdruck bis zum MPa (690 bar) generieren. Während des Betriebs sind immer Handschuhe zu tragen. Halten Sie die Hände vom freiliegenden Gummibereich des Schlauchs fern.

WARNUNG: Fette und Schmierstoffe können undindlich sein. Setzen Sie sie weder Flammen noch

Hitzequellen aus. Beachten Sie alle Warnhinweise und Anweisungen des Herstellers der Fette und Schmierstoffe.

Restrisiken

Trotz Beachtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvorrichtungen können bestimmte Risiken nicht vermieden werden. Diese sind:

• Verletzungsgefahr durch umherfliegende Teilchen.
- Verbrennungsgefahr durch während des Betriebes heiß werdende Zubehörteile.
• Verletzungsgefahr durch andauernden Gebrauch.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden, und sie wurden für eine möglichst einfache Bedienung konzipiert.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht.

Ihr DEWALT Ladegerät ist gemäß EN60335 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur verwendet werden, wenn es absolut notwendig ist. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitshinweise für alle Akku-Ladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in den Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung einer Forderstromschutzeinrichtung mi einem Nennfehlerstrom von maximal 30mA.

VOPSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VARSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werteug spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von DEWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
• Ein Verlängerungskabel sollte nur dann verwendet werden, wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker—beschädigte Teile sind unverzüglich auszuwechseln.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.
• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.
• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.
• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

Laden des Akkus (Abb. [Fig.] B)

1. Stecken Sie das Ladegerät in eine geeignete Steckdose, bevor Sie das Akkupack einsetzen.
2. Legen Sie das Akkupack 16 in das Ladegerät ein und vergewissern Sie sich, dass es vollständig eingerastet ist. Die rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch an, dass der Ladevorgang begonnen wurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. Um das Akkupack aus dem Ladegerät zu entnehmen, drücken Sie den Akku-Löseknop f17 am Akkupack.

hInWEIs: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor der ersten Verwendung vollständig auf.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

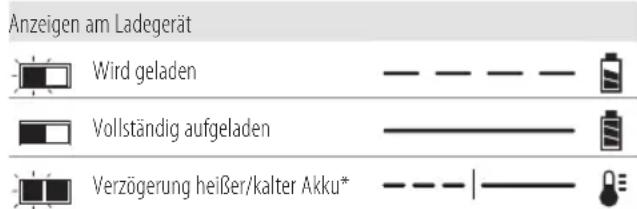

Anzeigen am Ladegerät Wird geladen Vollständig aufgeladen Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet.

hInWEIs: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

DEUTSCH

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Ein kalter Akku wird mit einer geringeren Geschwindigkeit als ein warmer Akku geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird.

Das Ladegerät DCB118 ist mit einem internen Gebläse ausgestattet, um das Akkupack zu kühlen. Das Gebläse wird automatisch eingeschaltet, wenn das Akkupack gekühlt werden muss. Benutzen Sie das Ladegerät nicht, wenn das Gebläse nicht ordnungsgemäß funktioniert oder die Lüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das Ladegerät eintreten können.

Elektronischen Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Wandmontage

Diese Ladegeräte sind so konzipiert, dass sie an der Wand oder aufrecht auf einem Tisch oder einer Arbeitsoberfläche montiert werden. Positionieren Sie das Ladegerät bei Wandmontage in Reichweite einer Steckdose und abseits von Kanten oder anderen Hindernissen, die den Luftstrom beeinträchtigen könnten. Nutzen Sie die Rückseite des Ladegeräts als Schablone für die Position der Montageschrauben an der Wand. Montieren Sie das Ladegerät mit Schnellbauschrauben (separat erhältlich), die mindestens 25,4 mm lang sind und einen Schraubenkopfdurchmesser von 7-9 mm haben. Diese müssen in optimaler Tiefe in das Holz geschraubt werden, sodass ca. 5,5 mm der Schraube frei liegen. Richten Sie die Schlitze auf der Rückseite des Ladegeräts mit den frei liegenden Schrauben aus, und führen Sie diese vollständig in die Schlitze ein.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Schutz vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akkus

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

- Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

- Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

- Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.

- Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

- Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 °C überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

- Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

- Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

- Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Unständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder

ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VAPSICHT: Wenn das Werkzeug nicht in Gebrauch je muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus karten Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT™-Akku hat zwei Betriebsarten:

Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem DEWALT 18 V-Produkt befindet, funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLT™-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert 3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108 Wh sein

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh Transport: 3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technischen Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

Beschädigte Kabel sofort austauschen.

Nur zwischen 4 °C und 40 °C aufladen.

Nur in Innenräumen verwenden.

Akkuumweltgerecht entsorgen.

LadenSie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen.

Den Akku nicht verbrennen.

VERWENDUNG (ohne Transportkappe). Beispiel: Der Wh-Wert lautet 108 Wh (1 Akku mit 108 Wh).

TRANSPORT (mit angebrachter Transportkappe). Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3 Akkus mit 36 Wh).

Akkutyp

Das Modell DCGG571 wird mit einem 18 Volt-Akku betrieben. Diese Akkus können verwendet werden: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Weitere Angaben sind den Technischen Daten zu entnehmen.

Packungsinhalt

Die Packung enthält:

1 Schmierfettpistole

1 Ladegerät

1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1, Y1 Modelle)

2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2, Y2 Modelle)

3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3, Y3 Modelle)

1 Betriebsanleitung

HINWEIS: Akkus, Ladegeräte und Transportboxen sind im Lieferumfang von N-Modellen nicht enthalten. Akkus und Ladegeräte sind im Lieferumfang von NT-Modellen nicht enthalten. B-Modelle werden mit Bluetooth®-Akkus ausgeliefert.

HINWEIS: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

- Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

- Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Lage des Datumscodes (Abb. A)

Der Datumscode 34, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2019 XX XX

Herstelljahr

Beschreibung (Abb. A, E)

WARNUNG: Nehmen Sie niemals Änderungen am Fichtfrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen.

Bildung A

1 Verstellbarer Drehzahlregler

2 Schalterarretierung

3 Griff

4 LED-Arbeitsleuchte

5 Taste für LED-Arbeitsleuchte

6 Obere Abdeckung

7 Flexibler Schlauch

8 Schutzvorrichtung der Sicherheitsfeder des flexiblen Schlauchs

9 Kupplung für flexiblen Schlauch

10 Schmiermittelrohr

11 Abdeckung des Schmiermittelrohrs

12 Griff des Schmiermittelrohrs

13 Stange des Schmiermittelrohrs

14 Schmiermittelrohrbaugruppe

15 Aufnahmeschlitz

16 Akku

17 Akku-Löseknöpfe

18 Gummifüße

19 Schlauchhalteklemme

20 Schulterriemenbefestigung

21 Löcher für Schulterriemenclip
22 Filter

Bildung E

23 Druckentlastungsventil
24 Entlüftungsventil
25 Rückschlagventil
26 1/8" NPT-Einfüllöffnung
27 1/8" NPT-Einfüllöffnungsstopfen

Bestimmungsgemässe Verwendung

Diese Fettpresse ist für die professionelle Abgabe von Schmiermitteln konzipiert.

NICHT VERWENDEN in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen.

Diese Fettpresse ist ein Elektrowerkzeug für den professionellen Gebrauch.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Gerät kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

LED-Arbeitsleuchte (Abb. A, C)

Es befindet sich ein LED-Arbeitsscheinwerfer 4 auf der oberen Abdeckung 6. Der Arbeitsscheinwerfer wird aktiviert, wenn der Auslöseschalter gedrückt wird und die Taste für die LED-Arbeitsleuchte 5 in der Position ON steht. Wenn die Taste für die LED-Arbeitsleuchte in der Position OFF steht, schaltet sich die LED-Arbeitsleuchte nicht ein, wenn der Auslöser gedrückt wird. Die Arbeitsleuchte schaltet sich 20 Sekunden, nachdem der Auslöser losgelassen wurde, automatisch aus. Bleibt der Auslöseschalter gedrückt, bleibt auch die Arbeitsleuchte eingeschaltet.

HINWEIS: Die Arbeitsleuchte soll die unmittelbare Arbeitsfläche ausleuchten und ist nicht dazu bestimmt, als Taschenlampe zu fungieren.

Verstellbarer Drehzahlregler (Abb. A, D)

Schalterarretierung und auslöseschalter

Ihre Fettpresse verfügt über eine Schalterarretierung 2. Zum Sperren des Auslöseschalters drücken Sie die Schalterarretierung wie inAbbildung D gezeigt. Verriegeln Sie immer den Auslöseschalter 1, wenn Sie das Werkzeug transportieren oder aufbewahren, um unbeabsichtigtes Starten zu verhindern. Die Schalterarretierung ist rot markiert um anzuzeigen, wenn sich der Schalter in der unverriegelten Position befindet.

Zum Entsperren des Auslöseschalters drücken Sie die Schalterarretierung wie in Abbildung D gezeigt. Drücken Sie den Auslöseschalter, um den Motor einzuschalten. Das Lösen des Auslöseschalters schaltet den Motor aus.

HINWEIS: Durch den Auslöseschalter mit variabler Drehzahl verfügen Sie über mehr Vielseitigkeit. Je tiefer der Auslöseschalter gedrückt wird, umso mehr Schmiermittel wird ausgegeben.

WARNUNG: Dieses Werkzeug verfügt nicht über eine Vermichtung zum Sperren des Auslöseschalters in der ON-Position und darf keinesfalls durch andere Methoden in der ON-Position gesperrt werden.

Druckentlastungsventil (Abb. E)

Das Druckentlastungsventil 23 ist werkseitig eingestellt, um Druck über 69 MPa (690 bar) zu entlasten. Wenn aus dem Druckentlastungsventil Fett austritt, zeigt das eine Verstopfung in der Armatur, Leitung oder im Lager an. Jede dieser Bedingungen muss korrigiert werden, bevor Sie fortfahren.

WARNUNG: Die Fettpresse kann hohen Druck entzungen. Entfernen oder manipulieren Sie das Druckentlastungsventil nicht. Dies könnte zu schweren Verletzungen führen.

Schulterriemen (Abb. A)

Ihre Fettpresse ist mit einem Schultergurt ausgestattet. Haken Sie die Schulterriemenclips in die Löcher für die Schulterriemenclips 21 ein, die sich an der Schulterriemenbefestigung 20 befinden.

ZUSAMMENBAU UND EINSTELLUNGEN

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

WARNUNG: Verwenden Sie nur Akkus und Ladegeräte WALT.

Einsetzen und Entfernen des Akkus aus dem Werkzeug (Abb. F)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku 16 vollständig aufgeladen sein.

Einsetzen des Akkus in den Werkzeuggriff

1. Richten Sie den Akku 16 an den Führungen im Werkzeuggriff aus (Abb. F).
2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug sitzt, und stellen Sie sicher, dass er sich nicht lösen kann.

Entfernen des Akkus aus dem Werkzeuggriff

1. Drücken Sie Akku-Löseknopf 17 und ziehen Sie den Akku kräftig aus dem Werkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser Betriebsanleitung beschrieben in das Ladegerät.

Akku-Ladestandsanzeige (Abb. F)

Einige DEWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen.

DEUTsch

Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige 32 gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden.

hInWEIs: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren.

Anbringen einer Fettkartusche (Abb. A, E, G)

1. Ziehen Sie den Griff des Schmiermittelrohrs 12 so weit wie möglich heraus, sichern Sie dann die Stange des Schmiermittelrohrs 13 im Aufnahmeschlitz 15, indem Sie die Stange zur Seite schieben. Stellen Sie sicher, dass die Stange fest im Schlitz sitzt, damit sie sich nicht von selbst lösen kann.
2. Schrauben Sie die Schmiermittelrohrbaugruppe 14 von der Fettpresse ab.
3. Entfernen Sie die Plastikkappe von der Fettkartusche, setzen Sie dann die erste Kartusche mit dem offenen Ende zuerst in das Schmiermittelrohr 10 ein.
4. Entfernen Sie die Dichtung von dem anderen Ende der Fettkartusche.
5. Führen Sie die Schmiermittelrohrbaugruppe 14 wieder in die Fettpresse ein und schrauben Sie sie sicher fest.
6. Lösen Sie die Stange des Schmiermittelrohrs 13 vom Aufnahmeschlitz 15 und drücken Sie sie langsam in das Rohr zurück.
7. Verwenden Sie das Entlüftungsventil (24, Abb. E), um jegliche Luft zu entfernen, die sich möglicherweise in der Kartusche befindet. Siehe dazu Beseitigen von Lufteinschlüssen.

WlchTIG: Die Fettpresse verliert ihre Pumpkraft, wenn sich Lufteinschlüsse im Schmiermittel befinden.

Entfernen einer leeren Fettkartusche (Abb. A)

1. Ziehen Sie den Griff des Schmiermittelrohrs 12 so weit wie möglich heraus, sichern Sie dann die Stange des Schmiermittelrohrs 13 im Aufnahmeschlitz 15, indem Sie die Stange zur Seite schieben. Stellen Sie sicher, dass die Stange fest im Schlitz sitzt, damit sie sich nicht von selbst lösen kann.
2. Schrauben Sie die Schmiermittelrohrbaugruppe 14 von der Fettpresse ab und legen Sie sie weg.
3. Lösen Sie vorsichtig den Griff des Schmiermittelrohrs 12, um die leere Kartusche aus dem Schmiermittelrohr auszustoßen.

Füllen der Fettpresse aus einem Großbehälter (Abb. A, G–J)

Vorbereiten der Fettpresse auf das Befüllen mit einem Saug- und Füllgerät (Abb. A, H)

hInWEIs: Seien Sie vor Beginn sicher, dass die Fettpresse kein Schmierfett mehr enthält.

1. Schrauben Sie das Schmiermittelrohr 10 von der Schmiermittelrohrbaugruppe 14 ab.
2. Lösen Sie die Abdeckung des Schmiermittelrohrs 11 vom Schmiermittelrohr 10 und ziehen Sie die Stange des Schmiermittelrohrs 13 heraus.
3. Drehen Sie die Gummidichtung 33 mit Daumen und Zeigefinger von hinten nach vorne. Siehe dazu Abbildung H.

hInWEIs: Die Dichtung gleicht einer Tasse, die sich in Richtung der oberen Kappe (6, Abb. A) öffnen sollte, wenn die Vorbereitung auf das Befüllen mit einem Saug- und Füllgerät erfolgt.

1. Setzen Sie die Stange des Schmiermittelrohrs 13 wieder in das Schmiermittelrohr 10 ein.

Saugbefüllung aus einem Großbehälter (Abb. A, E, G, I)

1. Stecken Sie das offene Ende der Schmiermittelrohrbaugruppe in den Schmiermittelgroßbehälter.
2. Ziehen Sie den Griff des Schmiermittelrohrs 12 nach hinten, um das Schmiermittel in die Fettpresse zu saugen.

hInWEIs: Achten Sie darauf, das offene Ende der Schmiermittelrohrbaugruppe tief genug in das Schmiermittel zu halten, um Lufteinschlüsse im Schmiermittelrohr zu verhindern.

1. Wenn die Stange des Schmiermittelrohrs 13 voll ausgefahren ist, sichern Sie sie im Aufnahmeschlitz 15

2. Nehmen Sie die Schmiermittelrohrbaugruppe aus dem Schmiermittelgroßbehälter und wischen Sie überschüssiges Schmiermittel ab.

3. Schrauben Sie die Schmiermittelrohrbaugruppe 14 wieder in die Fettpresse.

4. Lösen Sie die Stange des Schmiermittelrohrs 13 vom Aufnahmeschlitz 15 und drücken Sie sie langsam in das Rohr zurück.

5. Verwenden Sie das Entlüftungsventil (24, Abb. E), um jegliche Luft zu entfernen, die sich möglicherweise in der Kartusche befindet. Siehe dazu Beseitigen von Lufteinschlüssen.

Befüllen mit einem Füllgerät aus einem Großbehälter (Abb. A, E, G, I)

Dieses Werkzeug ist mit einer 1/8" NPT-Einfüllöffnung (26, Abb. E) ausgestattet, um eine Kupplung zum Befüllen mit Niederdruck am Gerät anbringen zu können.

WARNUNG: Schrauben Sie keinesfalls eine Hochdruckkupplung auf die 1/8" NPT-

Einfüllöffnung der Fettpresse. Die kann zu schweren Verletzungen durch Überdruck führen. Verwenden Sie nur Niederdruckkupplungen.

VORSICHT: Die Zufuhrvorrichtung des Füllgeräts muss kohlt mit der 1/8" NPT-Einfüllöffnung der Fettpresse verbunden werden. Das Füllgerät funktioniert nicht, wenn die Komponenten nicht miteinander kompatibel sind.

Installieren einer Niederdruckkupplung (nicht im Lieferumfang des Werkzeugs enthalten)

1. Führen Sie die Schmiermittelrohrbaugruppe 14 wieder in die Fettpresse ein und schrauben Sie sie sicher fest.
2. Ziehen Sie den Griff des Schmiermittelrohrs 12 so weit wie möglich heraus, sichern Sie dann die Stange des Schmiermittelrohrs 13 im Aufnahmeschlitz 15, indem Sie die Stange zur Seite schieben. Stellen Sie sicher, dass die Stange fest im Schlitz sitzt, damit sie sich nicht von selbst lösen kann.
3. Entfernen Sie den 1/8" NPT-Einfüllöffnungsstopfen 27 von der Einfüllöffnung.
4. Schrauben Sie die passende Niederdruckkupplung auf die 1/8" NPT-Einfüllöffnung 26.
5. Lösen Sie die Stange des Schmiermittelrohrs 13 vom Aufnahmeschlitz 15 und drücken Sie sie langsam in das Rohr zurück.
6. Verwenden Sie das Entlüftungsventil 24, um jegliche Luft zu entfernen, die sich möglicherweise in der Kartusche befindet. Siehe dazu Beseitigen von Lufteinschlüssen.

Füllen Sie das Werkzeug mit der Niederdruckfüllpumpe (Abb. A, J)

1. Ziehen Sie den Griff des Schmiermittelrohr langsam nach hinten und drehen Sie die Stange, bis sie sicher an ihrer Position sitzt.

HINWEIS: Sichern Sie die Stange nicht im Aufnahmeschlitz 15.

1. Verbinden Sie die Niederdruckarmatur an der Fettpresse mit der passenden Niederdruckarmatur am Füllgerät. Diese Armaturen rasten NICHT ineinander ein. Dies verhindert ein Überfüllen der Fettkartusche.
2. Füllen Sie, bis die Stange etwa 20 cm aus dem Schmiermittelrohr gedrückt wurde. Nicht überfüllen. Wenn die Stange sich während der Befüllung nicht bewegt, beenden Sie den Vorgang. Das bedeutet, dass die Stange nicht mit dem Kolben verbunden ist, und daher muss der erste Schritt wiederholt werden, bevor das Verfahren fortgesetzt wird.
3. Drehen Sie die Stange, um sie zu lösen, und drücken Sie die Stange vorsichtig zurück in das Schmiermittelrohr.
4. Verwenden Sie das Entlüftungsventil 24, um jegliche Luft zu entfernen, die sich möglicherweise in der Kartusche befindet. Siehe dazu Beseitigen von Lufteinschlüssen.

Beseitigen von Lufteinschlüssen (Abb. A, E)

WICHTIG: Lufteinschlüsse im Fett können dazu führen, dass die Fettpresse ihre Pumpkraft verliert. Beseitigen Sie Lufteinschlüsse nach jedem Nachfüllen oder wenn die Fettpresse kein Fett pumpt:

1. Schrauben Sie das Entlüftungsventil 24 los, ohne es ganz zu entfernen, bis alle Luft entwichen ist.

2. Ziehen Sie das Entlüftungsventil 24 fest.

3. Lösen Sie die Kappe des flexiblen Schlauchs 7 und drücken Sie dann für 10–20 Sekunden den verstellbaren Drehzahlregler 1.
4. Wenn kein Fett durch den Schlauch fließt, wiederholen Sie Schritt 1.

HINWEIS: Dieses Werkzeug wurde in der Fabrik getestet, was bedeuten kann, dass sich noch eine kleine Menge Fett im Schmiermittelrohr und in der Schlauchbaugruppe befindet. Es wird empfohlen, das Werkzeug vor dem ersten Gebrauch mit einem Fett der Marke zu spülen, die später verwendet werden soll.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sachheitsanweisungen und die geltenden Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Richtige Haltung der Hände (Abb. ?)

WARNUNG: Um die Gefahr schwerer Verletzungen zu erworn, beachten Sie IMMER die richtige Haltung der Hände, wie dargestellt.

WARNUNG: Um die Gefahr schwerer Verletzungen zu klimbem, halten Sie das Gerät IMMER sicher fest und seien Sie auf eine plötzliche Reaktion gefasst.

Für die richtige Haltung befindet sich eine Hand wie abgebildet an der Schutzvorrichtung der Sicherheitsfeder des flexiblen Schlauchs 8 und die andere Hand am Griff 3.

Verwendung der Fettpresse (Abb. A)

WARNUNG: Um die Gefahr von schweren Verletzungen zu reduzieren, halten Sie den Griff beim Betrieb der Fettpresse oder wenn der Schlauch an den Armaturen angebracht wird immer fest.

Um die Fettpresse zu betreiben, halten Sie die Fettpresse an dem Griff 3 fest, oder stellen Sie sie auf ihren Gummifüßen 18 aufrecht auf eine stabile Fläche und halten Sie dabei den Griff gut fest. Halten Sie den Schlauch an der Schutzvorrichtung der Sicherheitsfeder des flexiblen Schlauchs 8 fest, verbinden Sie die Schmiermittelkupplung für den flexiblen Schlauch 9 oder eine andere geeignete Schmiermittelkupplung mit der für die Befüllung zu verwendenden Schmiermittelarmatur. Drücken Sie vorsichtig verstellbaren Drehzahlregler, um mit der Befüllung zu beginnen. Sobald die richtige Menge Fett abgegeben wurde, lassen Sie den Auslöser los und entfernen Sie die Kupplung von der Schmiermittelarmatur. Wenn sich die Kupplung nicht lösen lässt, kann sich noch Restdruck in der Leitung befinden. Das Bewegen der Kupplung von einer Seite zur anderen kann den Restdruck beseitigen, so dass sie von der Kupplung entfernt werden kann. Wenn die Kupplung übermäßig leckt oder nicht an der Schmiermittelarmatur hält, sollte sie ersetzt werden.

DEUTSCH

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Das Ladegerät und der Akku können nicht gewartet werden.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Entfernen von Verunreinigungen aus der Fettpresse

Entfernen von Verunreinigungen aus dem Rückschlagventil (Abb. L)

Sollte die Fettpresse kein Fett ausgeben, sollte das Rückschlagventil 25 gereinigt werden.

1. Entfernen Sie den Stopfen des Rückschlagventils 28, dann die Scheibe 31, die Feder 30 und die Kugel des Rückschlagventils 29.
2. Reinigen Sie die Kugel 29 und das Rückschlagventil im Hauptgehäuse.
3. Setzen Sie die Kugel 29, die Feder 30 und dann die Scheibe 31 wieder ein.
4. Wenn der gesamte Bereich von Fett gereinigt wurde, setzen Sie den Stopfen des Rückschlagventils 28 wieder ein.

Entfernen von Verunreinigungen aus dem Filter (Abb. A, G, M)

Sollte die Fettpresse kein Fett ausgeben, reinigen Sie den Filter 22.

HINWEIS: Wenn sich noch Fett im Rohr befindet, öffnen Sie das Entlüftungsventil, bevor Sie am Griff des Schmiermittelrohrs ziehen.

1. Ziehen Sie den Griff des Schmiermittelrohrs 12 so weit wie möglich heraus, sichern Sie dann die Stange des Schmiermittelrohrs 13 im Aufnahmeschlitz 15, indem Sie die Stange zur Seite schieben. Stellen Sie sicher, dass die Stange fest im Schlitz sitzt, damit sie sich nicht von selbst lösen kann.
2. Schrauben Sie die Schmiermittelrohrbaugruppe 14 von der Fettpresse ab und legen Sie sie weg.
3. Heben Sie den Filter vorsichtig mit einem kleinen Schlitzschraubendreher heraus.
4. Wischen Sie den Filter mit einem weichen Tuch ab. Wenn der Filter nach dem Abwischen noch verschmutzt ist, kann eine weiche Bürste oder ein Wattestäbchen verwendet werden.
5. Wenn er sauber ist, setzen Sie den Filter in die umlaufende Nut ein, vergewissern Sie sich, dass er vollständig darin sitzt, und bringen Sie die Schmiermittelrohrbaugruppe wieder an der Fettpresse an.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angesoten wird, nicht mit diesem Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör an diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyclen Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.
• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

Fehlerbehebung

Problem Mögliche Ursache Mögliche Lösung
Stange lässt sich nicht zurückziehen	Vakuumaufbau	Entlüftungsventil abschrauben, um das Vakuum freizugeben.
Stange lässt sich nicht nach vorne schieben	Druckaufbau	Entlüftungsventil abschrauben, um den Druck abzulassen.
	Stange ist noch mit Kolben verbunden Griff des Schmiermittelrohr ist leer Fett hinzufügen.	Schmiermittelrohrs zum Lösen um 90 Grad drehen.
Keine Fettausgabe beim Ziehen des Auslösers Schmiermittelrohr ist leer Fett hinzufügen.
		Lufteinschlüsse im Schmiermittelrohr Siehe dazu Beseitigen von Lufteinschlüssen.
		Rückschlagventil ist verstopft Siehe dazu Entfernen von Verunreinigungen aus dem Rückschlagventil.
		Filter ist verstopft Siehe dazu Entfernen von Verunreinigungen aus dem Filter.
Fett erscheint im Entlastungsventil Schmiernippel ist blockiert Kupplung von der Armatur trennen, Schmiernippel und Fettkanal säubern.
Motor läuft nicht, wenn Auslöser gezogen wird	Akku	Vergewissern Sie sich, dass der Akku vollständig geladen ist.
Fett tritt aus der Rückseite des Schmiermittelrohrs aus	Gummidichtung ist die falsche Richtung gedreht	Siehe dazu Vorbereiten der Fettpresse auf das Befüllen mit einem Saug- und Füllgerät.

CORDLESS GREASE GUN

DCGG571

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

Elektronisch Beveiligingssysteem

DEWALT, Richard-Klinger-Straße 11,

Skulderreim (Fig. A)

Smørepistolen er utstyrt med en skulderreim. Fest skulderreimens klips i hullene 21 på monteringsfestet for skulderreimen 20.

MONTERING OG JUSTERING

Ladeindikator batteripakker (Fig. F)

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

15.08.2016

Datumkodplacering (Bild A)

Bränslemätare batteripaket (Bild F)

Ta bort tom fettpatron (Bild A)

Korrekt Handplacering (Bild A, K)
