DCGG571 - Compresor DEWALT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de grasa inalámbrica
Marca	DeWalt
Modelo	DCGG571
Tensión nominal	18 V DC
Tipo de batería	Li-Ion (compatible con baterías DeWalt 18V)
Presión máxima de salida	69 MPa (690 bar)
Caudal	147,87 ml/min
Grasa compatible	Hasta NLGI #2
Capacidad del depósito	453 g (a granel) o cartucho de 400 g
Longitud de la manguera	107 cm
Peso (sin batería)	3,63 kg
Luz de trabajo integrada	Sí, con interruptor
Variador de velocidad	Sí, gatillo proporcional
Válvula de alivio	Sí, ajustada a 69 MPa
Botón de bloqueo	Sí, seguridad
Certificación CE	Sí (2006/42/CE, EN60745)
Mantenimiento	Limpieza del filtro y de la válvula de control
Contenido del embalaje	Bomba, cargador, batería(s) según modelo, manual

Preguntas frecuentes - DCGG571 DEWALT

¿Cómo instalar un cartucho de grasa en la bomba DeWalt DCGG571?

Tire de la manija del tubo de grasa hasta el tope y bloquee la varilla en la ranura de retención. Desatornille el conjunto del tubo de grasa. Retire el tapón de plástico del cartucho, insértelo en el tubo (extremo abierto primero). Retire el sello del otro extremo. Vuelva a atornillar el tubo en la bomba. Libere la varilla y empújela suavemente. Purgue el aire a través del tapón de drenaje si es necesario.

¿Cuál es la presión máxima que puede suministrar la bomba de grasa DCGG571?

La presión máxima de salida es de 69 MPa (690 bar). La válvula de alivio está ajustada de fábrica para liberar la presión por encima de este valor.

¿Qué tipo de grasa usar con la DCGG571?

Utilice grasas hasta la clase NLGI #2. Use solo las grasas recomendadas en el manual para evitar dañar la herramienta.

¿Cómo purgar las bolsas de aire en el tubo de grasa?

Desatornille ligeramente el tapón de drenaje hasta que el aire escape, luego vuelva a apretar. Accione el gatillo durante 10 a 20 segundos. Si no sale grasa, repita la operación.

¿Qué baterías son compatibles con la bomba DCGG571?

Todas las baterías DeWalt 18V Li-Ion, especialmente los modelos DCB181, DCB182, DCB183, DCB184, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Utilice únicamente cargadores DeWalt.

¿Cómo limpiar la válvula de control si la bomba ya no suministra grasa?

Retire el tapón de la válvula de control, luego el disco, el resorte y la bola. Limpie la bola y el alojamiento con un paño. Vuelva a montar en orden inverso. Asegúrese de que la bola esté limpia antes de reinstalarla.

La luz de trabajo no se enciende, ¿qué hacer?

Verifique que el interruptor de la luz esté en posición ON. La luz solo se enciende cuando se presiona el gatillo. Si el interruptor está en OFF, la luz no se encenderá. Si el problema persiste, contacte al servicio técnico.

¿Cómo llenar la bomba desde un recipiente de grasa a granel?

Prepare la junta de goma dándole la vuelta (lado de copa hacia adelante). Coloque el extremo abierto del tubo en el recipiente, tire lentamente de la manija para aspirar la grasa. Bloquee la varilla, retire el tubo, limpie el exceso, luego vuelva a atornillar. Purgue el aire después.

¿Cuáles son las instrucciones de seguridad importantes durante el uso?

Use guantes y gafas de protección. Nunca dirija la salida hacia usted ni hacia otros. La presión puede inyectar grasa debajo de la piel (consulte a un médico). Mantenga una mano en la manija y la otra en el resorte de la manguera. Bloquee el gatillo durante el transporte.

¿Cómo mantener el filtro de la bomba de grasa?

Si la bomba ya no suministra, limpie el filtro ubicado dentro del tubo. Tire de la manija y bloquee la varilla. Desatornille el tubo. Use un destornillador pequeño para hacer saltar el filtro. Límpielo con un paño suave. Vuelva a insertarlo correctamente en su alojamiento.

MANUAL DE USUARIO DCGG571 DEWALT

Español (traducido de las instrucciones originales) 39

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas eléctricas profesionales.

Datos técnicos

	DCGG571
Voltaje V	oc	18
Tipo 1
Tipo de batería Li-Ion
Presión de salida MPa 69 (690 bar)
Ratio de flujo ml por minuto 147,87
Tipo de grasa Hasta NLGI #2
Capacidad para grasa
Al por mayor g 453
Cartucho g 400
Longitud de la manguera cm 107
Peso (sin la batería) kg 3,63

Valores de ruido y/o valores de vibración (suma vectores triaxiales) de acuerdo con EN60745.

L_PA (nivel de presión sonora de emisión)	dB(A)	76
L_WA (nivel de potencia sonora)	dB(A)	3
K (incertidumbre para el nivel de sonido dado)	dB(A)	87
Valor de la emisión de vibración a_h =	m/s2	< 2,5
Incertidumbre K =	m/s2	1,5

El nivel de emisión de vibraciones y/o ruido que figura en esta hoja de información se ha medido de conformidad con una prueba normalizada proporcionada en la EN60745 y puede utilizarse para comparar una herramienta con otra. Puede usarse para una evaluación preliminar de la exposición.

ADVERTENCIA: El nivel de emisión de vibraciones y ruidoado representa las principales aplicaciones de la herramienta. Sin embargo, si se utiliza la herramienta para otras aplicaciones, con accesorios diferentes o mal mantenidos, la emisión de ruido y vibraciones puede variar. Esto puede aumentar considerablemente el nivel de exposición durante el período total de trabajo.

Para valorar el nivel de exposición al ruido y a las vibraciones, también deberían tenerse en cuenta las veces que la herramienta está apagada o en funcionamiento pero sin realizar ningún trabajo. Esto puede reducir considerablemente el nivel de exposición durante el periodo total de trabajo.

Identifique medidas de seguridad adicionales para proteger al operador de los efectos del ruido y las

vibraciones, como, por ejemplo, realizar el mantenimiento de la herramienta y de los accesorios, mantener las manos calientes (relevante para las vibraciones) u organizar patrones de trabajo.

Declaración de Conformidad CE Directriz de la Maquinaria

Pistola de engrase Inalámbrica DCGG571

DEWALT declara que los productos descritos bajo Datos Técnicos son conformes a las normas: 2006/42/CE, EN60745:-1:2009+A11:2010.

Estos productos también son conformes con las Directivas 2014/30/UE y 2011/65/UE. Si desea más información, póngase en contacto con DEWALT en la dirección indicada a continuación o bien consulte la parte posterior de este manual. El que suscribe es responsable de la compilación del archivo técnico y realiza esta declaración en representación de DFWALT.

Mr. Rergel

Markus Rompel

Vicepresidente de Ingeniería, PTE-Europa

DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Alemania

15.08.2016

ADVERTENCIA: para reducir el riesgo de lesiones, lea el manual de instrucciones.

Definiciones: normas de seguridad

Las siguientes definiciones describen el nivel de gravedad de las señales. Lea el manual y preste atención a estos símbolos.

PENGRO: indica una situación de peligro inminente, que si se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: indica una situación de posible peligro que si no se evita, podría provocar la muerte o lesiones graves.

ATACIÓN: indica una situación de posible peligro que, si no se evita, puede provocar lesiones leves o moderadas.

AVISO: Indica una práctica no relacionada con las lesiones personales que, de no evitarse, puede ocasionar daños materiales.

In la riesgo de descarga eléctrica.

Inca riesgo de incendio.

Pilas Tiempo Cargadores/Carga (Minutos)
Cat # V	IX	Ah Peso (kg)		DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,05	60	270	170	140	90	60	90	X
DCB547	18/54	9,0/3,0	1,46	75*	420	270	220	135*	75*	135*	X
DCB548	18/54	12,0/4,0	1,44	120	540	350	300	180	120	180	X
DCB181	18	1,5	0,35	22	70	45	35	22	22	22	45
DCB182	18	4,0	0,61	60/40**	185	120	100	60	60/40**	60	120
DCB183/B	18	2,0	0,40	30	90	60	50	30	30	30	60
DCB184/B	18	5,0	0,62	75/50**	240	150	120	75	75/50**	75	150
DCB185	18	1,3	0,35	22	60	40	30	22	22	22	X
DCB187	18	3,0	0,54	45	140	90	70	45	45	45	90
DCB189	18	4,0	0,54	60	185	120	100	60	60	60	120

*Código de fecha 201811475B o posterior
**Código de fecha 201536 o posterior

Advertencias de seguridad generales para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias seguridad, instrucciones, ilustraciones y especificaciones suministradas con esta herramienta eléctrica. El incumplimiento de las instrucciones que se indican a continuación puede causar descargas eléctricas, incendios y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

El término "herramienta eléctrica" que aparece en las advertencias se refiere a la herramienta eléctrica que funciona a través de la red eléctrica (con cable) o a la herramienta eléctrica que funciona con batería (sin cable).

1) Seguridad en el Área de Trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas en desorden u oscuras pueden provocar accidentes.
b) No utilice herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden inflamar el polvo o los gases.
c) Mantenga alejados a los niños y a las personas que estén cerca mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar que pierda el control.

2) Seguridad Eléctrica

a) Los enchufes de las herramientas eléctricas deben corresponderse con la toma de corriente. No modifique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con herramientas eléctricas conectadas a tierra. Los enchufes no modificados y las tomas de corriente correspondientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con superficies conectadas a tierra como tuberías, radiadores, cocinas económicas y frigoríficos. Existe un mayor riesgo de descarga eléctrica si tiene el cuerpo conectado a tierra.

c) No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si entra agua a una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No someta el cable de alimentación a presión innecesaria. No use nunca el cable para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes afilados y piezas en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando esté utilizando una herramienta eléctrica al aire libre, use un cable alargador adecuado para uso en exteriores. La utilización de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica.

f) Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, use un suministro protegido con un dispositivo de corriente residual. El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3) Seguridad Personal

a) Manténgase alerta, esté atento a lo que hace y use el sentido común cuando utilice una herramienta eléctrica. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta de atención cuando se manejan las herramientas eléctricas puede ocasionar lesiones personales graves.

b) Use un equipo protector personal. Utilice siempre protección ocular. El uso del equipo protector como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para condiciones apropiadas reducirá las lesiones personales.

c) Evite la puesta en funcionamiento involuntaria. Asegúrese de que el interruptor esté en posición de apagado antes de conectar con la fuente de alimentación y/o la batería, de levantar o transportar la herramienta. El transportar herramientas eléctricas con el dedo puesto en el interruptor o herramientas eléctricas activadoras que tengan el interruptor encendido puede provocar accidentes.
d) Saque toda llave de ajuste o llave inglesa antes de encender la herramienta eléctrica. Una llave inglesa u otra llave que se deje puesta en una pieza en movimiento de la herramienta eléctrica pueden ocasionar lesiones personales.
e) No intente extender las manos demasiado. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase debidamente. No se ponga ropa suelta o joyas. Mantenga el cabello y la ropa alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.
g) Si se suministran dispositivos para la conexión del equipo de extracción y recogida de polvo, asegúrese de que estén conectados y de que se usen adecuadamente. El uso de equipo de recogida de polvo puede reducir los riesgos relacionados con el polvo.
h) No deje que la familiaridad adquirida con el uso frecuente de las herramientas le lleve a fiarse demasiado y a descuidar las principales normas de seguridad de la herramienta. Los descuidos pueden causar lesiones graves en una fracción de segundo.

4) Uso y cuidado de las herramientas Eléctricas

a) No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para su trabajo. La herramienta eléctrica correcta funcionará mejor y con mayor seguridad si se utiliza de acuerdo con sus características técnicas.
b) No utilice la herramienta eléctrica si no puede encenderse y apagarse con el interruptor. Toda herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe ser reparada.
c) Desconecte el enchufe de la fuente de alimentación y/o extraiga la batería de la herramienta eléctrica, si es desmontable, antes de realizar cualquier ajuste, cambiar accesorios o guardar las herramientas eléctricas. Dichas medidas de seguridad preventivas reducen el riesgo de poner en marcha accidentalmente la herramienta eléctrica.
d) Guarde las herramientas eléctricas que no esté utilizando fuera del alcance de los niños y no permita que utilicen la herramienta eléctrica las personas que no estén familiarizadas con ella o con estas instrucciones. Las herramientas eléctricas son peligrosas en manos de personas no capacitadas.

e) Mantenga en buen estado las herramientas eléctricas y los accesorios. Compruebe si hay desalineación o bloqueo de las piezas en movimiento, rotura de piezas y otras condiciones que puedan afectar el funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas.
f) Mantenga las herramientas para cortar afiladas y limpias. Hay menos probabilidad de que las herramientas para cortar con bordes afilados se bloqueen y son más fáciles de controlar.
g) Use la herramienta eléctrica, los accesorios y las brocas de la herramienta etc., conforme a estas instrucciones teniendo en cuenta las condiciones de trabajo y el trabajo que vaya a realizarse. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.
h) Mantenga todas las empuñaduras y superficies de agarre secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas impiden el agarre y el control seguro de la herramienta en situaciones imprevistas.

5) Uso y cuidado de las herramientas que funcionan con batería

a) Recárguelas sólo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo de batería puede ocasionar un riesgo de incendio si se utiliza con otra batería.
b) Use herramientas eléctricas sólo con las baterías designadas específicamente. El uso de cualquier otro tipo de batería puede crear un riesgo de lesión o de incendio.
c) Cuando no se esté utilizando la batería, manténgala alejada de otros objetos de metal, como los clips, monedas, llaves, clavos, tornillos u otros objetos pequeños de metal que pueden hacer una conexión de un terminal a otro. El provocar un cortacircuito en los terminales de la batería puede causar quemaduras o un incendio.
d) En condiciones de abuso, el líquido puede salirse de la batería, evite el contacto. Si se produce un contacto de forma accidental, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido que sale de la batería puede causar irritación o quemaduras.
e) No utilice paquetes de baterías o herramientas dañadas o modificadas. Las baterías dañadas o modificadas pueden presentar un funcionamiento imprevisto y provocar incendios, explosiones o riesgos de lesiones.
f) No exponga el paquete de baterías o la herramienta al fuego o a temperaturas excesivas. La exposición al fuego o a una temperatura superior a 130 °C puede causar explosión.

g) Siga todas las instrucciones de carga y no cargue la batería o la herramienta fuera del rango de temperatura indicado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

6) Servicio

a) Lleve su herramienta eléctrica para que sea reparada por una persona cualificada para realizar las reparaciones que use sólo piezas de recambio idénticas. Así se asegurará que se mantenga la seguridad de la herramienta eléctrica.
b) No repare nunca los paquetes de baterías dañados. La reparación de paquetes de baterías debe ser realizada únicamente por el fabricante o los proveedores de servicios autorizados.

Normas de seguridad específicas adicionales para las pistolas de engrase

• Debido a la alta presión podrían romperse o rasgarse piezas de la herramienta o el montaje para la manguera. Podría producirse riego de heridas graves. Antes de usarla, inspeccione la herramienta y el montaje de la manguera en busca de daños o desgaste. No utilizar si alguna pieza de la herramienta está dañada o desgastada.
• Utilice mangueras flexibles aprobadas por DEWALT exclusivamente. Para evitar daños personales graves, sujete la manguera por el protector de seguridad del muelle de la manguera exclusivamente.
• Si la manguera está retorcida o dañada, podría producirse una ruptura, lo que podría causar graves daños. Reemplace la manguera al primer signo de desgaste, retorcimiento o daño.
• Utilice la grasa recomendada en este manual, exclusivamente (consulte los Datos técnicos).
• Para minimizar el riesgo de heridas graves, no utilice la pistola de engrase alrededor de partes móviles, mecanismos o equipo en funcionamiento.
• Las ventilaciones cubren a menudo las piezas móviles y deberán evitarse. La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en las piezas en movimiento.

ADVERTENCIA: Riesgo de inyección o de daños graves. La ruptura de los componentes puede inyectar grasa en la piel u ojos, causando daños graves e infección. No trate una herida como un simple corte. Busque atención médica inmediata.

ADVERTENCIA: La salida puede producirse a granación. No descargue directamente hacia usted o hacia otros.

ADVERTENCIA: La pistola de engrase puede generar áltas presiones—de hasta 69 MPa (690 bar). Lleve siempre guantes mientras la utilice. Mantenga las manos alejadas de la porción de goma expuesta de la manguera.

ADVERTENCIA: La grasa y los lubricantes pueden ser inculables. No exponer a fuego o a fuentes de calor. Siga todas las instrucciones y precauciones del fabricante de la grasa y del lubricante.

Riesgos residuales

No obstante el cumplimiento de las normas de seguridad pertinentes y del uso de dispositivos de seguridad, existen determinados riesgos residuales que no pueden evitarse. Dichos riesgos son los siguientes:

• Riesgo de lesiones personales debido a partículas flotantes en el aire.
• Riesgo de quemaduras producidas por los accesorios que se calientan durante el funcionamiento.
• Riesgo de lesiones personales por uso prolongado.

GUARDE LAS PRESENTES INSTRUCCIONES

Cargadores

Los cargadores DEWALT no necesitan ningún ajuste y están diseñados para ofrecer el funcionamiento más fácil al usuario.

Seguridad eléctrica

El motor eléctrico está diseñado para un solo voltaje. Compruebe siempre que el voltaje de la batería coincida con el voltaje que figura en la placa de especificaciones. Asegúrese también de que el voltaje del cargador coincida con el de la red eléctrica.

Su cargador DEWALT tiene doble aislamiento conforme a la norma EN60335, por lo que no se requiere conexión a tierra.

Si el cable de suministro está dañado, debe reemplazarse por un cable especialmente preparado disponible a través de la organización de servicios de DEWALT.

Uso de un alargador

No debe utilizarse un alargador a menos que sea absolutamente necesario. Use un alargador adecuado a la potencia del cargador (consulte los Datos técnicos). El tamaño mínimo del conductor es 1 mm ^2 ; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el cable completamente.

Instrucciones de seguridad importantes para todos los cargadores de batería

SIGA LAS SIGUIENTES INSTRUCCIONES: Este manual contiene instrucciones importantes de seguridad y funcionamiento para los cargadores de batería compatibles (Consultar Datos Técnicos).

- Antes de utilizar el cargador, lea todas las instrucciones y advertencias del cargador, del paquete de baterías y del producto que utiliza el paquete de baterías.

ADVERTENCIA: Peligro de electrocuciones. No permita que ningún líquido penetre en el cargador. Podrá conllevar electrocuciones.

ADVERTENCIA: Recomendamos el uso de un dispositivo de corriente residual con corrientes residuales de 30mA o menos.

ATENCIÓN: Peligro de quemaduras. Para reducir el riesgo de daños, cargue sólo las baterías recargables de DEWALT. Otros tipos de baterías podrán provocar daños materiales y daños personales.

ATENCIÓN: Los niños deberán permanecer vigilados para getarizar que no jueguen con el aparato.

AVISO: En determinadas condiciones, estando el cargador enchufado a la alimentación eléctrica, los contactos de carga interiores del cargador pueden ser cortocicuitados por materiales extraños. Los materiales conductores extraños como, a título enunciativo pero no limitativo, lana de acero, papel de aluminio o cualquier acumulación de partículas metálicas deben mantenerse alejados de las cavidades del cargador. Desconecte siempre el cargador de la red cuando no haya ningún paquete de baterías en la cavidad. Desconecte el cargador antes de intentar limpiarlo.

• NO intente cargar el paquete de baterías con otros cargadores distintos a los indicados en el presente manual. El cargador y el paquete de baterías han sido específicamente diseñados para funcionar juntos.
• Estos cargadores no han sido diseñados para fines distintos a la recarga de las baterías recargables de DEWALT. Cualquier otro uso provocará un riesgo de incendio, electrocución o choques.
• No exponga el cargador a la lluvia o a la nieve.
• Tire del enchufe en lugar del cable al desconectar el cargador. De este modo, reducirá el riesgo de daños a la toma y al cable eléctrico.
• Compruebe que el cable se encuentra ubicado de modo que no pueda pisarlo, atascarlo o sujeto a cualquier otro daño o tensión.
• No utilice cables de extensión a menos que sea estrictamente necesario. El uso de un cable de extensión inadecuado podrá provocar riesgos de incendios, electrocuciones o choques.
• No coloque ningún objeto en la parte superior del cargador ni lo coloque en una superficie blanda que pueda bloquear las ranuras de ventilación y dar lugar a un calentamiento interno excesivo. Coloque el cargador en una posición lejos de cualquier fuente de calor. El cargador se ventila mediante las ranuras ubicadas en la parte superior e inferior de la carcasa.
• No opere el cargador con un cable o enchufe dañado—haga que se lo reparen de inmediato.
• No opere el cargador si ha recibido un gran golpe, si se ha caído o si se ha dañado de cualquier otro modo. Llévelo a un centro de servicio autorizado.
• No desmonte el cargador, llévelo a un centro de servicio autorizado cuando necesite repararlo. Un ensamblaje inadecuado podrá provocar riesgos de electrocución, choques o incendios.

• Si el cable de suministro está dañado, deberá sustituirlo de inmediato por otro del fabricante, su agente de servicio o una personal cualificada similar para evitar todo tipo de peligro.

• Desconecte el cargador del enchufe antes de intentar limpiarlo. Esto reducirá el riesgo de electrocución. La retirada del paquete de baterías no reducirá este riesgo.

• NO intente nunca conectar 2 cargadores juntos.
• El cargador ha sido diseñado para funcionar con la red eléctrica normal de 230 V. No intente utilizarlo con cualquier otro voltaje. Esto no se aplica al cargador de vehículos.

Cargar la batería (Fig. B)

1. Conecte el cargador a la toma adecuada antes de introducir el paquete de baterías.
2. Introduzca el paquete de baterías 16 en el cargador, comprobando que quede bien colocado en el cargador. La luz roja (carga) parpadeará continuamente, indicando que se ha iniciado el proceso de carga.
3. Se indicará que la carga ha terminado porque la luz roja permanecerá encendida de manera continua. La batería está totalmente cargada y puede usarla o dejarla en el cargador. Para sacar el paquete de baterías del cargador, mantenga pulsado el botón de liberación de la batería 17 del paquete de baterías.

NOTA: Para garantizar el máximo rendimiento y la máxima duración de sus baterías de iones de litio, cárguelas completamente antes de utilizarlas.

Funcionamiento del cargador

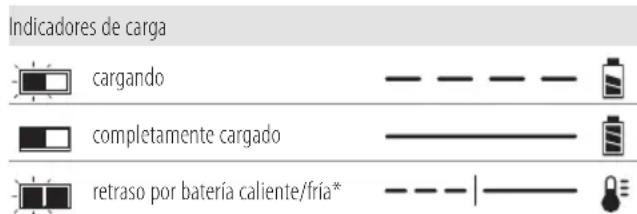

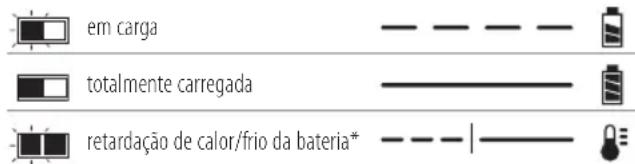

Consulte los indicadores de abajo para conocer el estado de carga de la batería.

Indicadores de carga cargando completamente cargado retraso por batería caliente/fría*

* La luz roja sigue parpadeando, pero el indicador de luz amarilla queda encendido durante esta operación. Cuando la batería está a una temperatura adecuada, la luz amarilla se apaga y el cargador retoma el procedimiento de carga.

Los cargadores compatibles no cargan las baterías defectuosas. El cargador indicará que la batería es defectuosa y no se encenderá.

NOTA: Esto también podría significar un problema con el cargador.

Si el cargador indica un problema, lleve el cargador y la batería a un centro de reparación autorizado para que los prueben.

Retardo por batería fría / caliente

Cuando el cargador detecta una batería demasiado fría o caliente, automáticamente inicia un retardo de batería fría / caliente, suspendiendo la carga hasta que la batería haya alcanzado la temperatura adecuada. El cargador cambiará automáticamente al modo de carga de batería. Esta característica le asegura el máximo de vida útil a la batería.

Una batería fría se carga a velocidad más baja que una batería caliente. La batería se cargará a una velocidad inferior mediante

ESPAÑOL

el ciclo completo de recarga y no regresará a la máxima velocidad recarga incluso cuando la batería se caliente.

El cargador DCB118 está dotado de un ventilador interior diseñado para enfriar el paquete de baterías. El ventilador se enciende automáticamente cuando hay que enfriar el paquete de baterías. Nunca haga funcionar el cargador si el ventilador no funciona correctamente o si las ranuras de ventilación están bloqueadas. No deje que objetos extraños entren dentro del cargador.

Sistema de protección electrónica

Las herramientas XR de iones de litio han sido diseñadas con un sistema de protección electrónica que protege la batería contra la sobrecarga, el recalentamiento o las grandes descargas.

La herramienta se apagará automáticamente si se activa el sistema de protección electrónica. Si esto ocurre, coloque la batería de iones de litio en el cargador y déjela hasta que se recargue totalmente.

Montaje de pared

Estos cargadores han sido diseñados para ser montados en la pared o para dejarlos en pie sobre una mesa o una superficie de trabajo. Si tiene montaje de pared, coloque el cargador al alcance de una toma de corriente, y alejado de esquinas u otras obstrucciones que impidan la circulación de aire. Use la parte posterior del cargador como una plantilla para colocar los tornillos de montaje en la pared. Monte el cargador firmemente usando tornillos para paredes de cartón yeso (comprados aparte) de por lo menos 25,4 mm de largo con un tornillo con cabeza de 7-9 mm de diámetro, enroscado en madera a un profundidad óptima, dejando aproximadamente 5,5 mm del tornillo expuesto. Alinee las ranuras de la parte posterior del cargador con los tornillos expuestos y engánchelos completamente en las ranuras.

Instrucciones para la limpieza del cargador

ADVERTENCIA: Peligro de descarga. Desconecte el cargador de la toma de CA antes de la limpieza. La grasa y la suciedad externas pueden eliminarse utilizando un paño o un cepillo no metálico suave. No use agua ni otros productos limpiadores. Nunca permita que entre ningún líquido en la herramienta ni sumerja ninguna parte de la misma en ningún líquido.

Baterías

Instrucciones de seguridad importantes para todas las baterías

Cuando pida baterías de repuesto, asegúrese de incluir el número de catálogo y el voltaje.

La batería incluida en la caja no está completamente cargada. Antes de utilizar la batería y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

- No recargue ni utilice las baterías en atmósferas explosivas, como ambientes donde haya polvo, gases

o líquidos inflamables. La introducción o la retirada de la batería del cargador podrá incendiar el polvo o los humos.

- No fuerce nunca el paquete de baterías en el cargador. No cambie el paquete de baterías de ningún modo para introducirlo en un cargador no compatible ya que el paquete de baterías podrá romperse y provocar daños personales graves.

- Cargue el exclusivamente los paquetes de baterías con los cargadores DEWALT.

- NO salpique ni sumerja en agua ni en otros líquidos.

- No guarde ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (como por ejemplo, en los cobertizos de exterior o en las instalaciones metálicas en verano).

- No incinere la batería aunque tenga daños importantes o esté completamente desgastada. La batería puede explotar en un fuego. Se generan gases y materiales tóxicos cuando se queman baterías de iones de litio.

- Si el contenido de la batería entra en contacto con la piel, lávese inmediatamente con jabón suave y agua. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua los ojos abiertos durante 15 minutos o hasta que cese la irritación. Si se necesita atención médica, el electrolito de la batería está compuesto de una mezcla de carbonatos orgánicos líquidos y sales de litio.

- El contenido de las pilas de la batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, obtenga atención médica.

ADVERTENCIA: Riesgo de quemadura. El líquido de la sería puede ser inflamable si se expone a chispas o llamas.

AVERTENCIA: No intente nunca abrir el paquete de baterías por ningún motivo. Si la carcasa del paquete de baterías está rota o dañada, no lo introduzca en el cargador. No golpe, tire ni dañe el paquete de baterías. No utilice un paquete de baterías o cargador que haya recibido un gran golpe, se haya caído o se haya dañado de algún modo (por ejemplo, perforado con un clavo, golpeado con un martillo o pisado). Podrá conllevar electrocuciones o choques eléctricos. Los paquetes de baterías dañadas deberán llevarse al centro de servicio para su reciclado.

AVERTENCIA: Peligro de incendio. No almacene ni transporte paquetes de baterías de modo que algún objeto metálico entre en contacto con los terminales expuestos de la batería. Por ejemplo, no coloque el paquete de baterías en delantales, bolsillos, cajas de herramientas, cajones, etc. donde haya clavos, tornillos, llaves, etc. sueltos.

ATENCIÓN: Cuando no la utilice, coloque la herramienta de forma lateral en una superficie estable que no presente ningún peligro de caídas u obstáculos. Algunas herramientas con grandes paquetes de baterías permanecerán de pie sobre el paquete de baterías, pero podrán volcarse con facilidad.

Transporte

ADVERTENCIA: Peligro de incendio. El transporte de las formas podría ser causa de incendios si los terminales de la batería entran accidentalmente en contacto con materiales conductores. Cuando transporte baterías, compruebe que los terminales de las mismas estén protegidos y bien aislados de los materiales que pudieran entrar en contacto con ellos y causar un cortocircuito.

NOTA: Las baterías de iones de litio no pueden guardarse en equipaje facturado.

Las baterías de DEWALT cumplen todas las normas de transporte aplicables según lo dispuesto en los estándares industriales y legales, entre ellas, las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU; los Reglamentos de Mercancías Peligrosas de la Asociación Internacional de Transporte Aéreo (IATA), el Código Marítimo Internacional de Mercancías Peligrosas (IMDG) y el Acuerdo Europeo sobre Transporte Internacional de Mercancías Peligrosas por Carretera (ADR). Las celdas y las baterías de iones de litio han sido comprobadas de acuerdo a lo establecido en la sección 38,3 del Manual de pruebas y criterios de las Recomendaciones relativas al transporte de mercancías peligrosas de la ONU.

En la mayor parte de los casos, la expedición de paquetes de baterías DEWALT está exenta de la clasificación de material peligroso de Clase 9 totalmente regulado. En general, solo las expediciones que contienen baterías de iones de litio con una potencia energética superior a 100 vatios-hora (Wh) deben ser expedidos como Clase 9 totalmente regulada. Todas las baterías de iones de litio tienen la potencia de vatios-hora marcadas en el paquete. Además, debido a la complejidad de las reglamentaciones, DEWALT no recomienda el transporte aéreo de paquetes de baterías de iones de litio solas, independientemente de la potencia en vatios-horas que tengan. La expedición de herramientas con baterías (combo kits) puede hacerse por transporte aéreo excepto que la potencia en vatios-hora del paquete de baterías sea superior a 100 Wh.

Independientemente de si el transporte se considera exento o completamente regulado, el expedidor será responsable de consultar las normas recientes sobre los requisitos de embalaje, etiquetado o marcado y documentación.

La información expuesta en esta sección del manual se proporciona de buena fe y se considera exacta en el momento de creación del documento. No obstante, no se ofrece ninguna garantía, ni implícita ni explícita. Es responsabilidad del comprador comprobar que todas sus actividades se ajusten a las normas de aplicación.

Transportar la batería FLEXVOLT™

La batería DEWALT FLEXVOLT™ tiene dos modos: Uso y transporte.

Modo de uso: Cuando la batería FLEXVOLT™ está erguida sola o en un producto de 18 V DEWALT, funciona como una batería de 18 V. Cuando la batería FLEXVOLT™ está en un producto de 54 V o de 108 V (dos baterías de 54 V), funciona como una batería de 54 V.

Modo de transporte: Cuando la batería FLEXVOLT™ tiene colocada la tapa, está en modo de transporte. Mantenga la tapa durante el transporte.

Cuando está en modo de transporte, los cables de las células están eléctricamente desconectados dentro del

paquete, resultando 3 baterías con 1 batería de capacidad de vatios hora (Wh) inferior en relación con una capacidad de vatios hora superior. Esta cantidad aumentada de 3 baterías con una capacidad de vatios hora inferior puede eximir la batería de ciertas normas de transporte impuestas a las baterías de vatios hora superiores.

Por ejemplo, la capacidad en Wh para el transporte debería indicar 3 x 36 Wh, lo que significa 3 baterías de 36 Wh cada una. La

Ejemplo de marcado de etiqueta de uso y transporte

Use: 108 Wh Transport: 3x36 Wh

capacidad en Wh para el uso debería indicar 108 Wh (1 batería).

Recomendaciones para el almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, que no esté expuesto directamente a la luz del sol ni a un exceso de frío o calor. Para un rendimiento y vida útil óptimos de la batería, guarde las baterías a temperatura ambiente cuando no esté usándolas.
2. Si va a realizar un almacenamiento duradero, se aconseja que guarde un paquete de pilas completamente cargado en un lugar frío y seco para obtener los máximos resultados del cargador.

NOTA: Los paquetes de pilas no deberán guardarse completamente descargados. El paquete de pilas deberá recargarse antes de utilizarse.

Etiquetas del cargador y la batería

Además de los pictogramas utilizados en el presente manual, las etiquetas del cargador y del paquete de pilas muestran los siguientes pictogramas:

Antes de usarse, leer el manual de instrucciones.

Consultar los Datos técnicos para informarse del tiempo de carga.

No realizar pruebas con objetos conductores.

No cargar baterías deterioradas.

No exponer al agua.

Cambiar inmediatamente los cables defectuosos.

Cargar sólo entre 4 °C y 40 °C.

Sólo para uso en interior.

Desechar las baterías con el debido respeto al medio ambiente.

Cargue los paquetes de baterías DEWALT únicamente con los cargadores DEWALT indicados. Cargar los paquetes de baterías con baterías distintas a las indicadas por DEWALT en un cargador DEWALT, puede hacer que las baterías exploten o causar otras situaciones peligrosas.

No queme el paquete de baterías.

USO (sin tapa de transporte). Por ejemplo: la capacidad en Wh indica 108 Wh (1 batería de 108 Wh).

TRANSPORTE (con tapa de transporte incorporada). Ejemplo: la capacidad en Wh indica 3 x 36 Wh (3 baterías de Wh).

Tipo de batería

El DCGG571 funciona con paquetes de pilas de 18 voltios. Estos paquetes de baterías pueden usarse: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189 DCB546, DCB547, DCB548. Consulte los Datos técnicos para más información.

Contenido del embalaje

El embalaje contiene:

1 Pistola de engrase
1 Cargador
1 Paquete de baterías de ión-litio (modelos C1, D1, L1, M1, P1, S1, T1, X1, Y1)
2 Paquetes de baterías de ión-litio (modelos C2, D2, M2, P2, S2, T2, X2, Y2)
3 Paquetes de baterías de ión-litio (modelos C3, D3, M3, P3, S3, T3, X3, Y3)
1 Manual de instrucciones

NOTA: Los paquetes de baterías, los cargadores y las cajas de herramientas no están incluidos en los modelos N. Los paquetes de baterías y los cargadores no están incluidos en los modelos NT. Los modelos B incluyen paquetes de baterías con Bluetooth®

NOTA: La marca Bluetooth® y los logos son marcas registradas propiedad de Bluetooth®, SIG, Inc. y cualquier uso de dichas marcas por parte de DEWALT se realiza bajo licencia. Otras marcas registradas y nombres registrados lo son de sus respectivos dueños.

• Compruebe si la herramienta, piezas o accesorios han sufrido algún desperfecto durante el transporte.
• Tómese el tiempo necesario para leer detenidamente y comprender este manual antes de utilizar la herramienta.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes pictogramas:

Antes de usarse, lea el manual de instrucciones.

Posición del Código de Fecha (Fig. A)

El Código de fecha 34, que contiene también el año de fabricación, viene impreso en la caja protectora. Ejemplo:

2019 XX XX

Año de fabricación

Descripción (Fig. A)

ADVERTENCIA: Jamás altere la herramienta eléctrica nágina de sus piezas. Podrían producirse lesiones personales o daños.

Figura A

1 Interruptor de activación de velocidad variable
2 Botón de bloqueo
3 Asa
4 Luz de trabajo LED
5 Botón de Luz de trabajo
6 Tapón superior
7 Manguera flexible
8 Protector de muelle de seguridad de la manguera flexible
9 Junta de la manguera flexible
10 Tubo de grasa
11 Tapón del tubo de grasa
12 Asa del tubo de grasa
13 Varilla del tubo de grasa
14 Montaje del tubo de grasa

15 Ranura de retención
16 Batería
17 Botón de liberación de batería
18 Pies de goma
19 Clip del tubo
20 Montura de la correa para el hombro
21 Agujeros para el clip de la correa para el hombro
22 Filtro

Figura E

23 Válvula de alivio de presión
24 Válvula de purgado
25 Válvula de comprobación
26 Puerto de llenado de 1/8" NPT
27 Clavija del puerto de llenado de 1/8" NPT

Uso Previsto

Esta pistola de engrase se ha diseñado para dispensar lubricante de manera profesional.

NO debe usarse en condiciones húmedas ni en presencia de líquidos o gases inflamables.

Esta pistola de engrase es una herramienta eléctrica profesional.

NO permita que los niños toquen la herramienta. El uso de esta herramienta por parte de operadores inexpertos requiere supervisión.

- Este producto no ha sido diseñado para ser utilizado por personas (incluyendo los niños) que posean discapacidades físicas, sensoriales o mentales, o que carezcan de la experiencia, conocimiento o destrezas necesarias a menos que estén supervisadas por una persona que se haga responsable de su seguridad. No deberá dejar nunca que los niños jueguen solos con este producto.

Luces de trabajo LED (Fig. A, C)

Hay una luz de trabajo LED 4 ubicada en la tapa superior 6. La luz de trabajo se activa cuando se aprieta el gatillo interruptor y cuando el botón de luz de trabajo LED 5 se encuentra en la posición ON. Cuando el botón de luz de trabajo LED se encuentra en la posición OFF, la luz de trabajo LED no se encenderá cuando se apriete el gatillo. La luz de trabajo se apagará automáticamente al cabo de 20 segundos tras soltar el interruptor de activación. Si el interruptor de activación permanece pulsado, la luz de trabajo permanecerá encendida. nOTa: La luz de trabajo sirve para alumbrar la superficie de trabajo inmediata y no puede utilizarse como luz de alumbrado.

Interruptor de velocidad variable (Fig. A, D)

Botón de bloqueo y gatillo interruptor

Su pistola de engrase está equipada con un botón de bloqueo 2.

Para bloquear el interruptor de activación, pulse el botón de desbloqueo tal y como se indica en la Figura D. Bloquee siempre el interruptor de activación 1 cuando transporte o guarde la herramienta para eliminar un arranque desintencionado. El botón de desbloqueo es de color rojo para indicar que el interruptor está en posición desbloqueada.

Para desbloquear el interruptor de activación, pulse el botón de desbloqueo tal y como se indica en la Figura D. Apriete el interruptor de activación para ENCENDER el motor. Si suelta el interruptor de activación, APAGARÁ el motor.

nOTa: El interruptor de velocidad variable le añadirá versatilidad. Cuanto más pulse el interruptor, mayor será la salida de grasa.

ADVERTENCIA: Esta herramienta no puede bloquear interruptor en la posición de ENCENDIDO y no debe bloquearse en dicha posición mediante ningún otro medio.

Válvula de alivio de presión (Fig. E)

La válvula de alivio de presión 23 está con Figurada de fábrica para que libere la presión superior a 69 MPa (690 bar). Si sale grasa de la válvula de alivio de presión, significa que hay una obstrucción en el ajuste, línea o cojinete. Debe arreglar cualquiera de estos tres problemas antes de continuar.

ADVERTENCIA: La pistola de engrase puede general de presión. No retire o manipule la válvula de alivio de presión. Podría dar lugar a daños graves.

Cinta para el hombro (Fig. A)

Su pistola de engrase viene con una cinta para el hombro. Enganche los clips de la cinta para el hombro en los agujeros para los clip de la cinta del hombro 21 que se encuentran en la montura para la cinta para el hombro 20.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno

o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

ADVERTENCIA: Utilice solamente baterías y cargadores DEWALT.

Introducir y retirar el paquete de baterías de la herramienta (Fig. F)

nOTa: Para obtener mejores resultados, compruebe que el paquete de baterías 16 está completamente cargado.

Para instalar el paquete de baterías en el asa de la herramienta

1. Alinee el paquete de baterías 16 con los rieles ubicados en el interior del mango de la herramienta (Fig. F).
2. Introdúzcalo en el mango hasta que el paquete de baterías se haya ubicado firmemente en la herramienta y compruebe que no se libera.

Para retirar el paquete de baterías de la herramienta

1. Pulse el botón de liberación de baterías 17 y tire firmemente del paquete de pilas para sacarlo del asa de la herramienta.
2. Introduzca el paquete de baterías en el cargador tal y como se indica en la sección del cargador del presente manual.

Paquetes de baterías con indicador de carga (Fig. F)

Algunos paquetes de baterías de DEWALT incluyen un indicador de carga que consiste en tres luces LED que indican el nivel de carga restante en el paquete de baterías.

Para activar el indicador de carga, pulse y mantenga pulsado el botón del indicador de carga 32. Un grupo de tres luces LED verdes se iluminará, indicando el nivel que queda de carga. Cuando el nivel de carga de la pila esté por debajo del límite necesario para su uso, el indicador de carga no se iluminará y deberá recargar la pila.

nOTa: El indicador de carga tan sólo constituye una indicación de la carga que queda en el paquete de pilas. No indica ninguna funcionalidad de la herramienta y podrá registrar variaciones en función de los componentes del producto, de la temperatura y de la aplicación del usuario final.

Instalación de un cartucho de engrase (Fig. A, E, G)

1. Tire del asa del tubo de grasa 12 tanto como le permita, luego asegure la varilla del tubo de grasa 13 en la ranura de retención 15 moviendo la varilla hacia el lado. Asegúrese de que la varilla esté asegurada en su sitio para evitar que se suelte.
2. Desatornille el montaje del tubo de grasa 14 de la pistola de grasa.
3. Quite el tapón de plástico del cartucho de grasa, luego inserte el cartucho, primero el extremo abierto, en el tubo de grasa 10.
4. Quite el sello del otro extremo del cartucho de grasa.

ESPAÑOL

1. Coloque el montaje del tubo de grasa 14 de nuevo en la pistola de grasa y atornillelo firmemente.
2. Suelte la varilla del tubo de grasa 13 de la ranura de retención 15 e introdúzcala de nuevo en el tubo despacio.
3. Utilice la válvula de purgado (24, Fig. E) para purgar cualquier aire que pueda haber atrapado en el cartucho. Consulte Purgado de burbujas de aire.

IMPORTANTE: La pistola de engrase perderá su rendimiento óptimo si hay burbujas de aire en el lubricante.

Eliminación del cartucho de grasa vacío (Fig. A)

1. Tire del asa del tubo de grasa 12 tanto como le permita, luego asegure la varilla del tubo de grasa 13 en la ranura de retención 15 moviendo la varilla hacia el lado. Asegúrese de que la varilla esté asegurada en su sitio para evitar que se suelte.
2. Desatornille el montaje del tubo de grasa 14 de la pistola de engrasado y retírelo.
3. Suelte con cuidado el asa del tubo de grasa 12 para expulsar el cartucho vacío del tubo de grasa.

Rellenado de la pistola de engrasado de un contenedor a granel (Fig. A, G–J)

Preparación de la Pistola de engrasado para succión y relleno de la bomba de llenado (Fig. A, H)

NOTA: Asegúrese de que la pistola de engrasado esté vacía antes de comenzar este proceso.

1. Desatornille el tubo de grasa 10 del montaje de la pistola de grasa 14.
2. Desatornille el tapón del tubo de grasa 11 del tubo de grasa 10 y saque la varilla 13.
3. Utilizando el pulgar y el índice, gire el sello de goma 33 de la parte posterior a la delantera. Consulte la Figura H.

NOTA: El sello recuerda a una taza, que debe abrirse hacia arriba en dirección del tapón superior (6, Fig. A) cuando esté preparado para la succión y el rellenado de la bomba de llenado.

1. Vuelva a insertar la varilla del tubo de grasa 13 en el tubo de grasa 10.

Relleno por succión de un contenedor al por mayor (Fig. A, E, G, I)

1. Coloque el extremo abierto del montaje del tubo de grasa en el lubricante al por mayor.
2. Tire lentamente del asa del tubo de grasa 12 para succionar el lubricante al interior de la pistola de engrasado.

NOTA: Asegúrese de mantener el extremo abierto del montaje del tubo lo suficientemente profundo en el lubricante para evitar que entren burbujas de aire en la pistola de engrasado.

1. Cuando la varilla del tubo de grasa 13 esté completamente extendida, asegúrela en la ranura de retención 15

2. Retire el montaje del tubo de la pistola de engrasado del lubricante al por mayor y limpie el exceso de grasa.

3. Atornille el montaje del tubo de la pistola de engrasado 14 de nuevo en la pistola de grasa.

4. Suelte la varilla del tubo de grasa 13 de la ranura de retención 15 e introdúzcala de nuevo en el tubo despacio.
5. Utilice la válvula de purgado (24, Fig. E) para purgar cualquier aire que pueda haber atrapado en el cartucho. Consulte Purgado de burbujas de aire.

Relleno por succión del relleno de un contenedor al por mayor (Fig. A, E, G, I)

Esta herramienta está equipada con un puerto de llenado de 1/8" NPT (26, Fig. E) para colocarle un cojinete de relleno de baja presión a la unidad.

ADYERTENCIA: No coloque nunca un cojinete de una presión en el puerto de llenado de 1/8" NPT de la pistola de engrasado. Se podrían producir heridas graves debido a un exceso de presión. Utilice cojinetes de baja presión exclusivamente.

CUDADO: El llenador de la bomba de llenado debe a vararse directamente con el puerto de 1/8" NPT de la pistola de engrasado. Puede que la bomba de llenado no funcione si los componentes no son compatibles.

Instalación del cojinete de baja presión (no suministrado con la herramienta)

1. Coloque el montaje del tubo de grasa 14 de nuevo en la pistola de grasa y atornílelo firmemente.
2. Tire del asa del tubo de grasa 12 tanto como le permita, luego asegure la varilla del tubo de grasa 13 en la ranura de retención 15 moviendo la varilla hacia el lado. Asegúrese de que la varilla esté asegurada en su sitio para evitar que se suelte.
3. Quite el tapón del puerto de llenado de 1/8" NPT 27 del puerto de llenado.
4. Coloque el cojinete de baja presión adecuado en el puerto de llenado de 1/8" NPT 26
5. Suelte la varilla del tubo de grasa 13 de la ranura de retención 15 e introdúzcala de nuevo en el tubo despacio.
6. Utilice la válvula de purgado 24 para purgar cualquier aire que pueda haber atrapado en el cartucho. Consulte Purgado de burbujas de aire.

Llenado de la herramienta de la bomba de llenado de baja presión (Fig. A, J)

1. Retire el asa del tubo de engrasado despacio y rote la varilla hasta que esté asegurada.
   NOTA: No bloquee la varilla en la ranura de retención 15.
2. Conecte el cojinete de baja presión en la pistola de engrasado al ajuste de baja presión adecuado de la bomba de llenado. Estos cojinetes NO se bloquean entre sí. Así se evita que el cartucho de la pistola de engraso se llene en exceso.

3. Llene hasta que la varilla sea empujada del tubo de engrasado aproximadamente unos 20 cm. No llene en exceso. Si la varilla no se mueve durante el proceso de llenado, deténgase. Esto indica que la varilla no está conectada con el desatascador y debe repetir el proceso uno antes de seguir.

4. Rote la varilla para soltarla y empújela de nuevo con cuidado en al tubo de grasa.

5. Utilice la válvula de purgado 24 para purgar cualquier aire que pueda haber atrapado en el cartucho. Consulte Purgado de burbujas de aire.

Purgado de burbujas de aire (Fig. A, E)

IMPORTANTE: Las burbujas de aire en la grasa pueden causar que la pistola de engrasado pierda sus propiedades. Elimine las burbujas de aire después de cada rellenado o si la pistola de engrasado no bombea grasa:

1. Desatornille la válvula de purgado 24 sin retirarla, hasta que haya salido todo el aire.
2. Apriete la válvula de purgado 24.
3. Destape la manguera flexible 7 y apriete el interruptor de gatillo de velocidad variable 1 durante 10–20 segundos.
4. Si la grasa no fluye por la manguera, repita desde el paso 1.

NOTA: Esta herramienta se ha probado en la fábrica, lo que puede ocasionar que quede algo de grasa en el tubo de grasa y en el montaje de la manguera. Se recomienda que purgue la herramienta con la marca de grasa que va a utilizar antes de su primer uso.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las instrucciones de seguridad y las normas aplicables.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

Posición adecuada de las manos (Fig. A, K)

ADVERTENCIA: Para reducir el riesgo de lesión personal grade, tenga SIEMPRE las manos en una posición adecuada como se muestra.

ADVERTENCIA: Para reducir el riesgo de lesión personal grade, sujete SIEMPRE bien en caso de que haya una reacción repentina.

La posición adecuada de las manos exige que una mano se coloque en el protector de muelle de seguridad de la manguera flexible 8 y la otra en el asa principal 3 tal y como se muestra.

Uso de la pistola de engrasado (Fig. A)

ADVERTENCIA: Para reducir el riesgo de daños civas personales, mantenga siempre la sujeción en el asa cuando maneje la pistola de engrasado o posicionando la manguera en el ajuste.

Para manejar la pistola de engrasado, sujete la pistola de engrasado por el asa 3, o colóquela en una superficie estable boca arriba sobre los pies de goma 18 manteniendo la sujeción en el asa. Sujetando la manguera por la protección de muelle de seguridad de la manguera flexible 8, conecte el enganche de la manguera de grasa flexible 9 o el otro enganche apropiado en el cojinete de grasa que va a llenar. Apriete con cuidado el interruptor de gatillo de velocidad variable para comenzar el proceso de llenado. Cuando se haya dispensado la cantidad correcta de grasa, suelte el interruptor y quite el enganche del cojinete de engrasado. Si el enganche no se suelta, puede que quede presión residual en la línea. Podrá aliviar la presión residual moviendo el enganche de lado a lado, para así poderlo quitar el enganche. Si el enganche pierde en exceso o no se sujeta al cojinete de engrasado, debe reemplazarlo.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. Que siga funcionando satisfactoriamente depende del buen cuidado de la herramienta y de su limpieza periódica.

ADVERTENCIA: Para disminuir el riesgo de lesiones personales graves, apague la herramienta y desconecte la batería antes de realizar ajuste alguno o de quitar o instalar acoplamientos o accesorios. La puesta en marcha accidental puede causar lesiones.

El cargador y el paquete de pilas no pueden ser reparados.

Lubricación

Su herramienta eléctrica no requiere lubricación adicional.

Limpieza

ADVERTENCIA: Elimine con aire seco la suciedad y el porre de la carcasa principal tan pronto como se advierta su acumulación en las rejillas de ventilación o en sus proximidades. Cuando lleve a cabo este procedimiento póngase una protección ocular aprobada y una mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes u otros productos químicos fuertes para limpiar las piezas no metálicas de la herramienta. Dichos productos químicos pueden debilitar los materiales con los que están construidas estas piezas. Use un paño humedecido únicamente con agua y jabón suave. Jamás permita que le entre líquido alguno a la herramienta ni sumerja ninguna parte de la misma en líquido.

Limpieza de los contaminantes de la pistola de engrasado

Limpieza de la contaminación de la Válvula de Comprobación (Fig. L)

Si la pistola de engrasado no suministra grasa, deberá limpiar la válvula de comprobación 25

1. Quite el tapón de la válvula de comprobación 28, luego el disco 31, muelle 30 y la bola de válvula de comprobación 29.
2. Limpie la bola 29 y la zona de la válvula de comprobación de la pieza fundida principal.
3. Vuelva a instalar la bola 29, el muelle 30 y el disco 31.

ESPAÑOL

1. Una vez haya limpiado la grasa de la zona, reinstale el tapón de la válvula de comprobación 28.

Limpieza de la contaminación del Filtro (Fig. A, G, M)

Si la pistola de engrasado no suministra grasa, limpie el filtro 22.

NOTA: Si todavía queda grasa en el tubo, abra la válvula de purgado antes de tirar del asa del tubo.

1. Tire del asa del tubo de grasa 12 tanto como le permita, luego asegure la varilla del tubo de grasa 13 en la ranura de retención 15 moviendo la varilla hacia el lado. Asegúrese de que la varilla esté asegurada en su sitio para evitar que se suelte.
2. Desatornille el montaje del tubo de grasa 14 de la pistola de engrasado y retírelo.
3. Saque con cuidado el filtro empleando un destornillador de punta plana o pico.
4. Limpie el filtro usando un paño suave. Si todavía quedara suciedad en el filtro después de limpiarlo, puede emplear una brocha suave o un bastoncillo de algodón.
5. Una vez limpio, re inserte el filtro en la cavidad redonda, asegurándose de que se asiente por completo, y vuelva a colocar el montaje del tubo de grasa en la pistola de engrasado.

Accesorios opcionales

ADVERTENCIA: Dado que los accesorios que no sean los aministrados por DEWALT no han sido sometidos a pruebas con este producto, el uso de tales accesorios con esta herramienta podría ser peligroso. Para disminuir el riesgo de lesiones, con este producto se deben usar exclusivamente accesorios recomendados por DEWALT.

Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados.

Proteger el medio ambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no deben desecharse junto con los residuos domésticos normales.

Los productos y las baterías contienen materiales que pueden ser recuperados y reciclados, reduciendo la demanda de materias primas. Recicle los productos eléctricos y las baterías de acuerdo con las disposiciones locales. Para más información, vaya a www.2helpU.com.

Batería recargable

Esta batería de larga duración debe recargarse cuando deje de producir la suficiente potencia en trabajos que se realizaban con facilidad anteriormente. Al final de su vida técnica, deséchela con el debido respeto al medio ambiente.

• Descargue la batería por completo, y luego sáquela de la herramienta.
• Las batería de litio-ión son reciclables. Llévelas a su distribuidor o punto de reciclaje local. Los paquetes de batería recogidos serán reciclados o eliminados adecuadamente.

Resolución de problemas

Problema Causa posible Solución posible
Imposible tirar de la varilla Ascenso de la aspiración Desatornille la válvula de purgado para liberar		la aspiración.
Imposible empujar la varilla Ascenso de la presión Desatornille la válvula de purgado para liberar		la presión.
No hay grasa al pulsar el gatillo El tubo de grasa está vacío Añada grasa.
Aparece grasa en la válvula de alivio	El accesorio Zerk está bloqueado	Desconecte el enganche del ajuste, limpie el accesorio zerk y el camino de grasa.
El motor no gira cuando se pulsa el gatillo	Batería	Compruebe que la batería se ha recargado al completo.
Sale grasa por la parte de atrás del tubo de grasa	El sello de goma está girado en la dirección equivocada	Consulte Preparación de la pistola de engrasado para la succión y relleno de la bomba de llenado.

POMPE A GRAISSE SANS FIL DCGG571

Félicitations !

risco de choque eléctrico.

risco de incêndio.

Avisos de segurança gerais relativos a ferramentas eléctricas

Indicadores de carga

ATENÇÃO: perigo de choque. Desligue o carregador comada de CA antes de proceder à limpeza. A

Apenas para uso dentro de casa.
