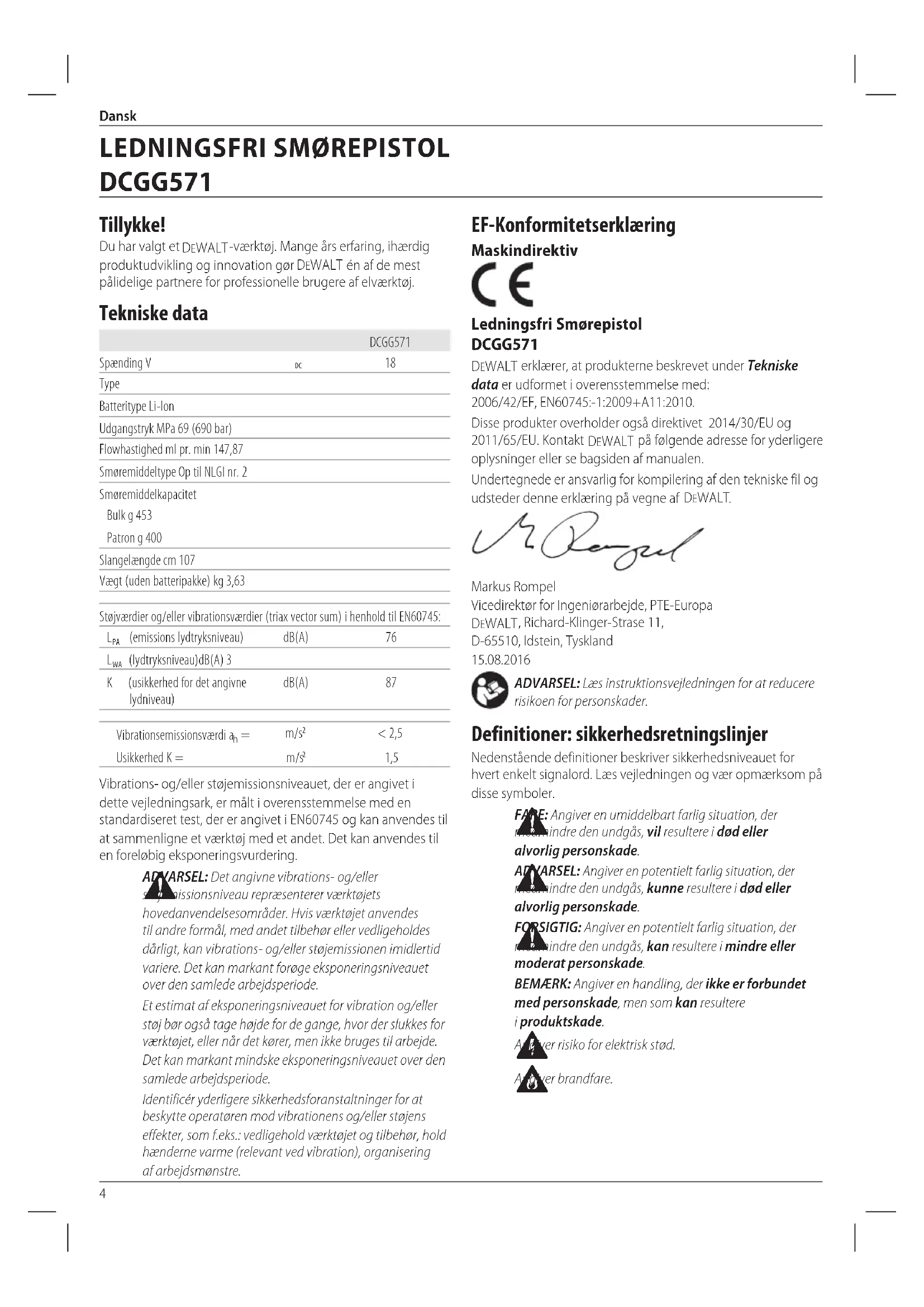

BRUGSANVISNING DCGG571 DEWALT

Fig. D Fig. E Fig. F Fig. G Fig. H

DCGG571 EF-Konformitetserklæring Maskindirektiv Ledningsfri Smørepistol DCGG571 DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN60745:-1:2009+A11:2010. Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DeWALT

Markus Rompel Vicedirektør for Ingeniørarbejde, PTE-Europa DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader. Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Angiverbrandfare. Tillykke! Du har valgt et DeWALT -værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske data DCGG571 Spænding V

Type Batteritype Li-Ion Udgangstryk MPa 69 (690 bar) Flowhastighed ml pr. min 147,87 Smøremiddeltype Op til NLGI nr. 2 Smøremiddelkapacitet Bulk g 453 Patron g 400 Slangelængde cm 107 Vægt (uden batteripakke) kg 3,63 Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN60745:

(lydtryksniveau) dB(A) 3 K (usikkerhed for det angivne lydniveau) dB(A) 87 Vibrationsemissionsværdi a

1,5 Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samledearbejdsperiode. Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samledearbejdsperiode. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold hænderne varme (relevant ved vibration), organisering afarbejdsmønstre. Dansk (oversat fra original brugsvejledning)5 Dansk Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL

SENERE BRUG Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade. Batterier Opladere/opladningstider (minutter) Kat # V

Vægt *Datakode 201811475B eller senere **Datakode 201536 eller senere6 Dansk e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra dele i bevægelse. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

5) Anvendelse og Vedligeholdelse af Batteri

a ) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke. b ) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand. c ) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding ellerbrand. d ) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation ellerforbrænding. e ) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko forskader. f ) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre eneksplosion. g ) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen forbrand.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes. b ) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriseredeserviceudbydere. Ekstra specielle sikkerhedsregler for smørepistoler

• Dele af værktøjet eller slangesamlingen kan gå i stykker eller briste på grund af højt tryk. Der kan opstå risiko for alvorlig tilskadekomst. Inspicér altid værktøjet og slangesamlingen før brug for beskadigelse eller slitage. Tag det aldrig i brug hvis en del af værktøjet er beskadiget ellerslidt.

• Brug kun DeWALT -godkendte fleksible slanger. Hold kun fast i slangen ved den fleksible slanges7 Dansk sikkerhedsfjederafskærmning for at undgå alvorlig personligskade.

• Hvis slangen knækker eller er beskadiget, kan der forekomme et brud, hvilket kan medføre alvorlig personskade. Udskift slangen ved det første tegn på slitage, knæk ellerbeskadigelse.

• Brug kun det smøremiddel, der anbefales i denne vejledning (opladere Tekniske data).

• Undgå at bruge smørepistolen omkring eller på bevægelige dele, mekanismer eller kørende udstyr for at mindske risikoen for alvorligpersonskade.

• Luftaftræk dækker ofte over bevægelige dele og bør undgås. Løst tøj, smykker eller langt hår kan blive fanget af de bevægeligedele.

ADVARSEL: Risiko for injektion eller alvorlig personskade. Brud på komponenter kan injicere smøremiddel ind i huden eller øjnene og forårsage alvorlige skader eller infektion. Må ikke behandle som en simpel flænge. Søg omgåendelægehjælp.

ADVARSEL: Udløb kan ske ved højt tryk. Udled ikke direkte på dig selv ellerandre.

ADVARSEL: Sprøjtepistolen kan generere højt tryk—op til 69 MPa (690 bar). Bær altid handsker under betjeningen. Hold hænderne fri af den blotlagte gummidel påslangen.

ADVARSEL: Fedt og smøremidler kan være brandfarlige. Udsæt ikke for ild eller varmekilde. Følg alle advarsler og instruktioner fra fedt- og smøremiddelfabrikanten. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

GEM DISSE INSTRUKTIONER

Opladere DeWALT opladere kræver ingen justering og er designet til at være så brugervenlige sommuligt. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding. Din DeWALT -oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingenjordledning. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DeWALT ‘sserviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud. Vigtig sikkerhedsvejledning for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektriskchok.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret. BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end opladning af DeWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.8 DANSK

• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere tilkøretøjer. Opladning af et batteri (Fig. B)

1. Tilslut opladeren til en passende stikkontakt før

batteripakken sættesi.

2. Indsæt batteripakken

i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen erstartet.

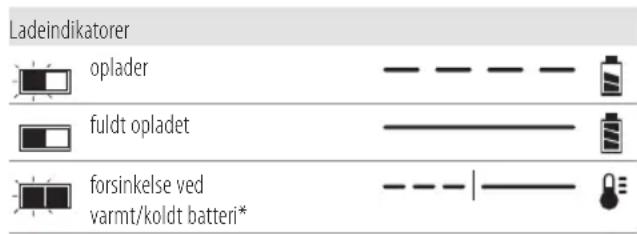

3. Når opladningen er færdig, vil det blive angivet af den røde

lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap

på batteripakken for at udtagebatteripakken. BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker skal batteripakken lades helt op, før den anvendes førstegang. Betjening af oplader Se indikatorerne nedenfor for batteripakkensopladestatus. Ladeindikatorer oplader fuldt opladet forsinkelse ved varmt/koldt batteri*

• Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptageopladningsproceduren. Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte atlyse. BEMÆRK: Dette kan også betyde et problem medopladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blivekontrolleret. Varm/kold pakkeforsinkelse Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimalbatterilevetid. En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batterietvarmer. DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind iopladeren. Elektronisk beskyttelsessystem XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dybafladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er heltopladet. Vægmontering Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind ihullerne. Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske.9 DANSK Batteripakke Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nyebatteripakker. Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevneopladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv ellerdampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medførepersonskader.

• Oplad kun batteripakker i DeWALT opladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andrevæsker.

• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40 ˚C (som f.eks. uden for skure eller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater oglithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åbenild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren forgenanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøglerosv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan letvæltes. Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage enkortslutning. BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecketbagage. DeWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligtgods. I de fleste tilfælde vil afsendelsen af en DeWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DeWALT , at man ikke sender litium- ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watttimer. Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- ogdokumentationskrav. Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældenderegulativer. Transport af FLEXVOLT

batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri. Transportfunktion: Når dækslet er fastgjort til10 Dansk FLEXVOLT

batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse. Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watttimer. Eksempelvis kan transport Wh ydelsen angive 3x36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri). Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke

udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er ibrug.

2. For langtids opbevaring anbefales det at opbevare en fuldt

opladet batteripakke et køligt, tørt sted uden for opladeren for optimaleresultater. BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades førbrug. Mærkater på oplader og batteripakke Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer: Læs brugsvejledningen førbrug. Se Tekniske data vedrørendeopladningstid. Berør aldrig kontaktflader med strømførendegenstande. Beskadigede batteripakker må ikkeoplades. Må ikke udsættes for vand. Defekte ledninger skal udskiftesomgående. Oplad kun mellem 4 ˚C og 40 ˚C. Kun til indendørsbrug. Tag hensyn til miljøet ved bortskaffelse afbatteripakken. Eksempel på mærkning af anvendelses- og transportlabel Oplad kun DeWALT batteripakker med de specielle DeWALT opladere. Opladning af andre typer batteripakker end de specielle DeWALT

batterier med en DeWALT oplader, kan få dem til at sprænges eller føre til andre farligesituationer. Destruér ikkebatteripakken. ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer). TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3batterier på 36 watt timer). Batteritype DCGG571 bruger et batteri på 18volt. Disse batteripakker kan bruges: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske data for flereinformationer. Pakkeindhold Pakken indeholder: 1 Smørepistol 1 Oplader 1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1, Y1 modeller) 2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2, Y2 modeller) 3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3, Y3 modeller) 1 Brugsvejledning BEMÆRk: Batteripakker, opladere og værktøjskasser følger ikke med N-modeller. Batteripakker og opladere følger ikke med NT-modeller. B-modeller omfatter Bluetooth®-batteripakker. BEMÆRk: Bluetooth®-mærket og -logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al brug af sådanne mærker af DeWALT er under licens. Andre varemærker og handelsnavne tilhører deres respektiveejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen førbrug. Datokodeposition (Fig.A) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset.11 Dansk Eksempel: 2019 XX XX Produktionsår Beskrivelse (Fig. A, E)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade. Figura

Variabel hastighedsudløserkontakt

Knap til LED arbejdslys

Sikkerhedsfjederafskærmning til fleksibel slange

Håndtag til smørerør

Batteriets udløsningsknap

Skulderremsfastgørelse

1/8" NPT påfyldningsåbningsprop Tilsigtet Brug Denne smørepistol er designet til professionelt dosering afsmøremiddel. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Denne smørepistol er et professionelt elværktøj. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt. LED arbejdslys (Fig. A, C) Der findes et LED arbejdslys

placeret på topdækslet

Arbejdslyset aktiveres, når udløserkontakten trykkes ned, og når knappen til LED arbejdslyset

står på ON position. Når knappen til LED arbejdslyset står på OFF position, tændes LED arbejdslyset ikke, når udløseren er trykket ned. Arbejdslyset vil automatisk gå ud 20 sekunder efter, at udløserkontakten udløses. Hvis udløserkontakten forbliver trykket ind, vil arbejdslyset forblivetændt. BEMÆRk: Arbejdslysene er til belysning af den aktuelle arbejdsoverflade og er ikke beregnet til brug som enlommelygte. Variabel hastighedsudløserkontakt (Fig. A, D) Startspærrekontakt og udløserkontakt Din smørepistol er udstyret med en startspærreknap

Du låser udløserkontakten ved at trykke på startspærreknappen som vist i FigurD. Lås altid udløserkontakten

, når du bærer eller opbevarer værktøjet for at forebygge utilsigtet start. Startspærreknappen er farvet for at angive, hvornår kontakten står i ulåstposition. Du låser udløserkontakten op ved at trykke på startspærreknappen som vist i FigurD. Træk i udløserkontakten for at starte motoren. Udløsning af udløserkontakten stoppermotoren. BEMÆRk: Den variable hastighedsudløserkontakt vil give dig større alsidighed. Jo længere udløseren trykkes ned, jo højeresmøremiddeloutput.

ADVARSEL: Dette værktøj kan ikke låse udløserkontakten i ON positionen og må aldrig låses ON på nogen som helstmåde. Trykaflastningsventil (Fig. E) Trykaflastningsventilen

er indstillet fra fabrikken til at aflaste tryk over 69 MPa (690 bar). Smøremiddel, der kommer ud af trykaflastningsventilen, indikerer en tilstopning i fittingen, ledninger eller lejet. Alle disse forhold skal være rettet, før dufortsætter.

der findes på skulderremsfastgørelsen

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun DeWALT -batteripakker og -opladere.12 Dansk Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. F) BEMÆRk: For de bedste resultater kontrollér at batteripakken

er fuldtopladet. Sådan installeres batteripakken i værktøjets håndtag

ind efter rillerne inde i håndtaget (Fig.F).

2. Skub den ind i håndtaget, indtil batteripakken sidder godt

fast i værktøjet og kontrollér, at den ikke river sigløs. Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen

og træk batteripakken ud fra værktøjetshåndtag.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i dennevejledning. Batteripakker til brændstofmåler (Fig.F) Nogle DeWALT batteripakker indeholder en brændstofmåler, som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken. Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen

nede. En kombination af de tre grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades. BEMÆRk: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse. Montering af en smørepatron (Fig. A, E, G)

1. Træk smørerørshåndtaget

så langt ud, som det vil gå, og fastgør derefter smørerørsstang

ved at flytte stangen til siden. Kontrollér at stangen sidder godt fast i kærven, så den ikke river sigløs.

af frasmørepistolen.

3. Fjern plastikdækslet fra smørepatronen, indsæt derefter

patronen først med den åbne ende ind i smørerøret

4. Fjern pakningen fra den anden ende afsmørepatronen.

tilbage i smørepistolen og skru den godtfast.

6. Udløs smørerørsstangen

tryk den langsomt tilbage irøret.

7. Brug udluftningsventilen (

, Fig.E) til at blæse al den luft ud, som kan være fanget i patronen. Se Udluftning afluftlommer. VIGTIGT: Smørepistolen vil miste sin spædning, hvis der er luftlommer ismøremidlet. Udtagning af tom smørepatron (Fig. A)

1. Træk smørerørshåndtaget

så langt ud, som det vil gå, og fastgør derefter smørerørsstang

ved at flytte stangen til siden. Kontrollér at stangen sidder godt fast i kærven, så den ikke river sigløs.

3. Udløs forsigtigt smørerørshåndtaget

for at udstøde den tomme patron frasmørerøret. Påfyldning af smørepistol fra en bulkbeholder (Fig. A, G–J) Forberedelse af smørepistolen til opsugning i og påfyldning af pumpen (Fig.A,H) BEMÆRk: Kontrollér at smørepistolen er tømt for smørelse, før du starter på denneproces.

og træk smørestangen ud

fra bagsiden til forsiden. Se FigurH. BEMÆRk: Pakningen ligner en kop, der skulle åbne op mod det øverste dæksel (

4. Sæt smørerørsstangen

tilbage i smørerøret

1. Sæt den åbne ende af smørerørssamlingen ind

2. Træk langsomt smørerørshåndtaget

tilbage for at opsuge smøremidlet ismørepistolen. BEMÆRk: Sørg for at holde den åbne ende af smørerørssamlingen langt nok inde i smøremidlet for at forhindre luftlommer ismørerøret.

er helt udtrukket, fastgør den i fastholdelseskærven

tilbage ismørepistolen.

6. Udløs smørerørsstangen

tryk den langsomt tilbage irøret.

7. Brug udluftningsventilen (

, Fig.E) til at blæse al den luft ud, som kan være fanget i patronen. Se Udluftning afluftlommer. Påfyldning af pumpe fra en bulkbeholder (Fig.A,E,G,I) Dette værktøj leveres med en 1/8" NPT påfyldningsåbning

, Fig.E) for fastgørelse af en lavtrykspåfyldningskobling påenheden.

ADVARSEL: Sæt aldrig en højtrykskobling på smørepistolens 1/8" NPT påfyldningsåbning. Der kan opstå alvorlig skade grund af for stort tryk. Brug kunlavtrykskoblinger.

FORSIGTIG: Ladeanordningen til påfyldningspumpen skal tilsluttes korrekt til smørepistolens 1/8" NPT åbning.13 DANSK Påfyldningspumpen må ikke køre, hvis komponenterne ikke erkompatible. Montering af lavtrykskobling (leveres ikke sammen medværktøjet)

tilbage i smørepistolen og skru den godtfast.

2. Træk smørerørshåndtaget

så langt ud, som det vil gå, og fastgør derefter smørerørsstang

ved at flytte stangen til siden. Kontrollér at stangen sidder godt fast i kærven, så den ikke river sigløs.

frapåfyldningsåbningen.

4. Sæt den passende lavtrykskobling på 1/8" NPT

5. Udløs smørerørsstangen

tryk den langsomt tilbage irøret.

til at blæse al den luft ud, som kan være fanget i patronen. Se Udluftning afluftlommer. Påfyldning af værktøjet fra lavtrykspåfyldningspumpen (Fig.A,J)

1. Træk smørerørshåndtaget langsomt tilbage og drej stangen,

indtil den sidder godtfast. BEMÆRK: Lås ikke stangen i fastholdelseskærven

3. Fyld på indtil stangen skubbes ud af smørerøret ca. 20

cm. Overfyld ikke. Hvis stangen ikke bevæger sig under påfyldningsprocessen, stop. Dette angiver, at stangen ikke er tilsluttet til stemplet og trin et skal gentages, før dufortsætter.

4. Drej stangen for at udløse den og skub forsigtigt stangen

tilbage ismørerøret.

til at blæse al den luft ud, som kan være fanget i patronen. Se Udluftning afluftlommer. Udluftning af luftlommer (Fig. A, E) VIGTIGT: Luftlommer i smøremidlet kan medføre, at smørepistolen mister sin spædning. Fjern luftlommer efter hver påfyldning, eller hvis smørepistolen ikke pumper smøremiddel:

1. Skru udluftningsventilen løs

uden at tage den af, indtil alt luft erforsvundet.

2. Stram udluftningsventilen

3. Tag dækslet af den fleksible slange

, tryk derefter på den variable hastighedsudløserkontakt

4. Hvis smøremidlet ikke flyder gennem slangen, gentag fra

trin1. BEMÆRK: Dette værktøj er blevet kontrolleret på fabrikken, og dette kan medføre, at der er efterladt lidt smøremiddel i smørerøret og slangesamlingen. Det anbefales at rense værktøjet med den type smøremiddel, der skal bruges, før det bruges førstegang. BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Korrekt håndposition (Fig. A, K)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludseligreaktion. Korrekt håndposition kræver en hånd på den fleksible slanges sikkerhedsfjederafskærmning

med den anden hånd på håndtaget

somvist. Anvendelse af smørepistolen (Fig. A)

ADVARSEL: For at mindske risikoen for alvorlig personskade skal du altid opretholde et greb om håndtaget ved betjening af smørepistolen eller placere slangen påfittings. Du betjener smørepistolen ved at holde på håndtaget til smørepistolen

og opretholde et greb om håndtaget. Når slangen holdes ved den fleksible slanges sikkerhedsfjederafskærmning

eller anden passende smørekobling, på den smørenippel, der skal fyldes. Tryk forsigtigt på den variable hastighedsudløserkontakt for at starte påfyldningsprocessen. Når den korrekte mængde smøremiddel er blevet doseret, skal du slippe udløseren og fjerne koblingen fra smøreniplen. Hvis koblingen ikke udløses, kan der stadig være et resttryk i ledningen. Bevægelse af koblingen fra side til side kan aflaste resttrykket, så det kan fjernes fra koblingen. Hvis kobling lækker ekstra meget eller ikke kan holde fast på smøreniplen, skal denudskiftes. VEDLIGEHOLDELSE Dit DeWALT -elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Der kan ikke udføres service på opladeren ellerbatteripakken. Smøring Dette elektriske værktøj skal ikke smøresyderligere.14 DANSK Problemløsning Problem Mulig årsag Mulig løsning Kan ikke trække stangen tilbage Vakuum opbygning Skru udluftningsventilen af for at udløse vakuum. Kan ikke skubbe stangen fremad Opbygning af tryk Skru udluftningsventilen af for at udløse tryk. Stangen er stadig tilsluttet til stemplet Drej smørerørshåndtaget 90 grader for at frigøre det. Intet smøremiddel når udløseren er trukket Smørerøret er tomt Tilsæt smøremiddel. Luftlommer i smørerøret Se Udluftning af luftlommer. Kontraventil er tilstoppet Se Rensning af urenheder fra kontraventilen. Filter er tilstoppet Se Rensning af urenheder fra filteret. Der er smøremiddel i aflastningsventilen Smøreniplen er blokeret Frakobl koblingen fra fitting, rengør smørenippel og smøresti. Motoren kører ikke, når udløseren er trukket Batteri Sørg for at batteriet er fuldt opladet. Smøremiddel lækker ud af smørerørets bagside Gummipakning vender i den forkerte retning Se Forberedelse af smørepistolen til opsugning og påfyldning af pumpen. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Rensning af urenheder fra smørepistolen Rensning af urenheder fra kontraventilen (Fig.L) Hvis smørepistolen ikke doserer smøremiddel, skal kontraventilen

og kontraventilområdet ihovedstøbningen.

Rensning af urenheder fra filteret (Fig.A,G,M) Hvis smørepistolen ikke doserer smøremiddel, rens filteret

BEMÆRK: Hvis der stadig findes smøremiddel i røret, åbn udluftningsventilen, før du trækker irørhåndtaget.

1. Træk smørerørshåndtaget

så langt ud, som det vil gå, og fastgør derefter smørerørsstang

ved at flytte stangen til siden. Kontrollér at stangen sidder godt fast i kærven, så den ikke river sigløs.

3. Træk forsigtigt filteret ud med hånden eller ved hjælp af en

lille fladskruetrækker.

4. Tør filteret af med en blød klud. Hvis der stadig findes

rester i filteret efter aftørring, kan du bruge en blød børste ellervatpind.

5. Når det er rent, sæt filteret i den runde kærv og kontrollér

at den er helt på plads og fastgør igen smørerørssamlingen tilsmørepistolen. Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT , ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales

• Sørg for, at batteripakken er helt afladet og tag den derpå ud afværktøjet.

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten ogledningen.

5. Skru smøretubemodulen

5. Skru smørerørmodulen

1. Skru smøretubemodulen
