KULLANIM KILAVUZU ST2000 E BARTSCHER

1.3 Kullanış şartlarına uygun kullanımı ..................................................................... 151

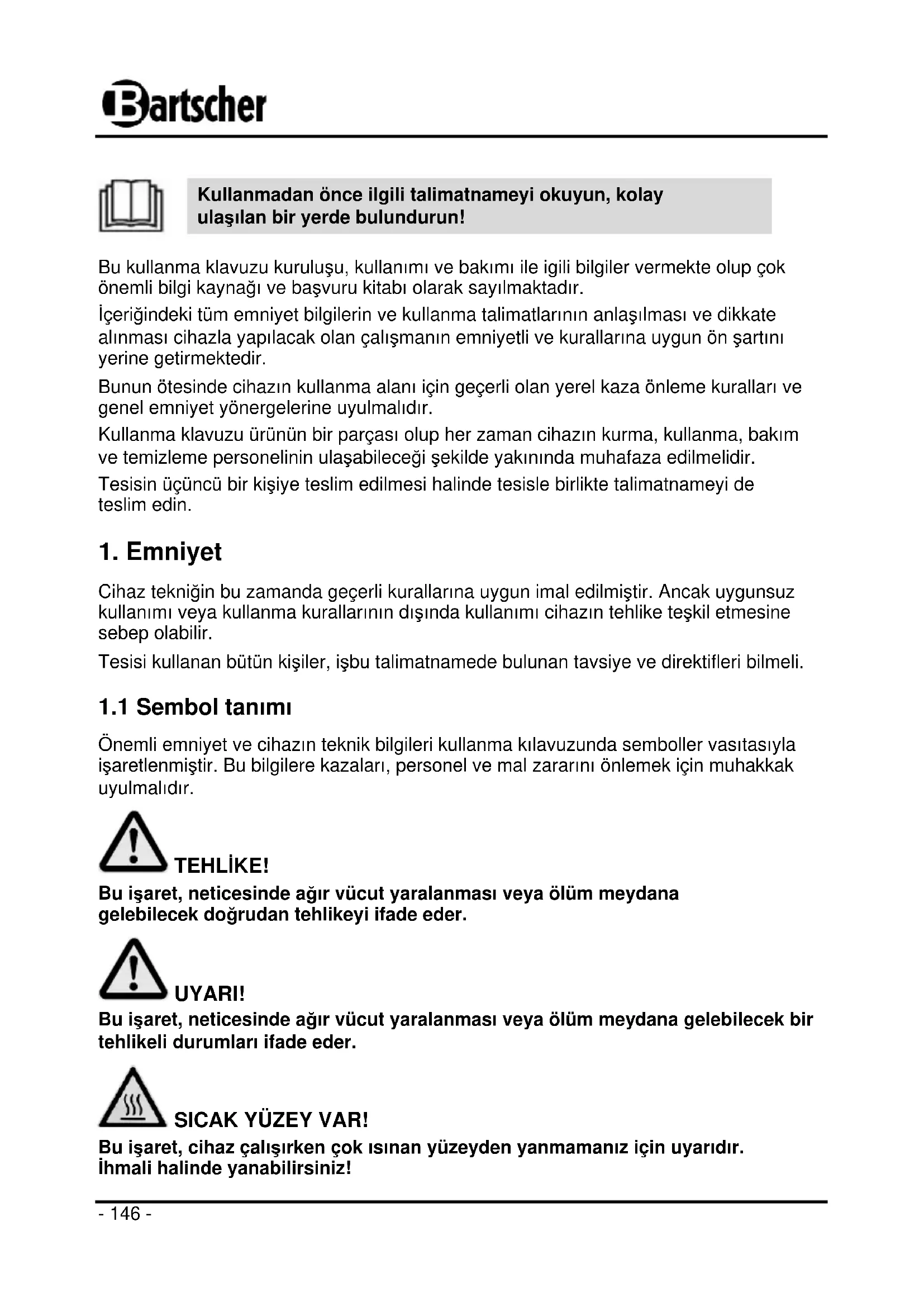

Kullanmadan önce ilgili talimatnameyi okuyun, kolay ulaşılan bir yerde bulundurun! Bu kullanma klavuzu kuruluşu, kullanımı ve bakımı ile igili bilgiler vermekte olup çok önemli bilgi kaynağı ve başvuru kitabı olarak sayılmaktadır. İçeriğindeki tüm emniyet bilgilerin ve kullanma talimatlarının anlaşılması ve dikkate alınması cihazla yapılacak olan çalışmanın emniyetli ve kurallarına uygun ön şartını yerine getirmektedir. Bunun ötesinde cihazın kullanma alanı için geçerli olan yerel kaza önleme kuralları ve genel emniyet yönergelerine uyulmalıdır. Kullanma klavuzu ürünün bir parçası olup her zaman cihazın kurma, kullanma, bakım ve temizleme personelinin ulaşabileceği şekilde yakınında muhafaza edilmelidir. Tesisin üçüncü bir kişiye teslim edilmesi halinde tesisle birlikte talimatnameyi de teslim edin.

Cihaz tekniğin bu zamanda geçerli kurallarına uygun imal edilmiştir. Ancak uygunsuz kullanımı veya kullanma kurallarının dışında kullanımı cihazın tehlike teşkil etmesine sebep olabilir. Tesisi kullanan bütün kişiler, işbu talimatnamede bulunan tavsiye ve direktifleri bilmeli.

Önemli emniyet ve cihazın teknik bilgileri kullanma kılavuzunda semboller vasıtasıyla işaretlenmiştir. Bu bilgilere kazaları, personel ve mal zararını önlemek için muhakkak uyulmalıdır. TEHLİKE! Bu işaret, neticesinde ağır vücut yaralanması veya ölüm meydana gelebilecek doğrudan tehlikeyi ifade eder. UYARI! Bu işaret, neticesinde ağır vücut yaralanması veya ölüm meydana gelebilecek bir tehlikeli durumları ifade eder. SICAK YÜZEY VAR! Bu işaret, cihaz çalışırken çok ısınan yüzeyden yanmamanız için uyarıdır. İhmali halinde yanabilirsiniz!- 147 - DİKKAT! Bu işaret, neticesinde hafif vücut yaralanması veya tesisin bozulması ve/veya tamamıyla hasarlanmasına yol açacak tehlikeli durumları ifade eder. DIREKTIF! Bu işaret, tesisin çalışmasının efektif ve arızasız işleyişini sağlayacak, riayet edilmesi gereken tavsiyeler ve bilgileri ifade eder.

1.2 Emniyet bilgileri

Cihaz, fiziksel, zihinsel ve algılama engelli kişilerin (ve çocuk- ların) yanı sıra yeterli derecede deneyime ve/veya yeterli bilgiye sahip olmayanların kullanımı için tasarlanmamıştır. Önceki cümlede anılan kişiler kendilerinin güvenliğinden sorumlu olan bir kişinin gözetiminde ve ondan bu cihazın nasıl kullanılacağına yönelik olarak aldıkları talimatla kullanabilirler.

Çocukların bu cihazla oynamadıklarından emin olmak için, çocuklar gözetim altında tutulmalıdır.

Tesis çalışırken onu asla gözetimsiz bırakmayın.

Cihaz; programlanmış kapanma, zamanlayıcı veya otomatik anahtarlama cihazları ile kullanılmamalıdır.

Cihaz sadece teknik bakımından mükemmel ve çalıştırılma hususunda emniyetli durumundaysa çalıştırılabilir.

Folyo torba ve strafor parçalar gibi ambalaj malzemesi gibi maddelere çocukların ulaşmasını engelleyin. Boğulma tehlikesi!

Bakım ve tamir işleri sadece mesleki kalifiye sahibi kişilerce, orijinal yedek ve aksesuar parçaların kullanılmasıyla gerçekleştirilebilir. Asla kendiniz cihaz üzerinde tamiratlar yapmaya kalkı şmayın.- 148 -

Üretici tarafından tavsiye edilmeyen hiçbir aksesuar ve yedek parça kullanılmamalıdır. Bunlar kullanıcı için tehlike oluşturabilmekte yada cihazda arızalara ve yaralanmalara sebebiyet verebilmektedir, buna ilaveten garantisinin hükmü kalmamaktadır.

Tehlike durumlarını önlemek ve uygun çalışmayı kesin sağlamak için cihaz üzerinde üretici tarafından izni alınmadıkça herhangi bir şekilde değişiklik yapılmamalıdır. TEHLİKE! Elektrik çarpması tehlikesi! Oluşabilecek tehlikeleri önlemek için aşağıda bulunan güvenlik önlemleri dikkate alınmalıdır.

Kablonun ısı kaynağına ve keskin kenarlara temas etmesine izin vermeyin. Güç kablosu masa veya diğer çalışma yüzeylerinden aşağı sarkmamalıdır. Kimsenin kabloya basmamasına veya takılıp düşmemesine dikkat edin.

Besleme kablosu bükük, ezilmiş, dolanmış olmamalı, her zaman tamamıyla açılmış olmalıdır. Tesis ya da diğer nesneleri besleme kablosu üzerine yerleştirmeyin.

Güç besleme kablosu halı veya diğer yanıcı malzeme üzerine serilme-melidir. Güç kablosunun üstü örtülmemelidir. Güç besleme kablosu çalışma alanında bulunmamalı, su ve diğer sıvılara batırılmamalıdır.

Elektrik kablosu düzenli olarak hasar yönünden kontrol edilmelidir. Hasarlı kablosu bulunan cihaz kesinlikle kullanıl- mamalıdır. Kabloda hasar görüldüğünde, tehlikeyi önlemek için yetkili servis veya elektrik teknisyeni tarafından değiştirilmelidir.

Besleme kablosunu devre dışı etmek için her zaman fişi tutarak çekmek yolu ile devre dışı edin.

Cihaz güç kablosu ile taşınmaz, hareket ettirilemez ve kaldırılmaz.

Elektrik kablosu kesinlikle ısıtıcıya sarılmamalıdır.- 149 -

Tesisin gövdesini asla açmayın. Elektrik bağlantılarının kurcalanması veya elektrik veya mekanik yapısının değiştirilmesi halinde elektrik çarpması olayı meydana gelecek.

Cihazın hasar görme ve elektrik çarpma tehlikesi olduğundan, cihaz deliklerine yabancı cisimler sokulmamalıdır!

Cihaz; vibrasyona ve diğer darbelere maruz bırakılmamalıdır.

Isıtıcı su sıçramalarına karşı korunmasına rağmen, yağmurlu havalarda kullanılmamalıdır.

Cihazın elektrik kablosu veya fişi suya ve diğer sıvılara kesinlikle sokulmamalıdır.

Aşındırıcı temizlik malzemelerini kullanmayın ve cihazın içine suyun kaçmamasına dikkat edin.

Tesisi ıslak elle veya ıslak zeminde durarak asla kullanmayın.

Fişi prizden aşağıda sıralı durumlarda çıkarın: - tesis kullanılmakta olmadığında - tesisin çalışması esnasında parazitler veya bozukluklar olduğunda - tesisi temizlemeden önce SICAK YÜZEY VAR! Yanık tehlikesi! Oluşabilecek tehlikeleri önlemek için aşağıda bulunan güvenlik önlemleri dikkate alınmalıdır.

Cihaz çalışırken ısıtıcının gövdesi ve koruyucu teller çok sıcak olduğundan dokunulmamalıdır.

Cihazı kapattıktan sonra yüzeyi bir süre sıcak kalır. Isıtıcıyı temizlemeye başlamadan, yerini değiştirmeden veya başka bir yere taşımadan önce soğuması beklenmelidir.

Cihaz çalışırken kesinlikle başka bir yere taşımamalıdır.- 150 -

Çocuklar ve hayvanlar ısıtıcının yanına yaklaştırılmamalıdır. Cihaz çocuklar tarafından kullanılmamalıdır. UYARI! Yangın veya infilak tehlikesi! Oluşabilecek tehlikeleri önlemek için aşağıda bulunan güvenlik önlemleri dikkate alınmalıdır.

Cihaz; gaz, benzin, boya, ispirto, alkol içeren kutuların veya diğer yanıcı maddelerin yakınlarında kullanılmamalıdır. Yüksek sıcaklık, bu tip yanıcı maddelerin buharlaşmasını sağlayarak; tutuşup alev almasına ve netice olarak kişisel yaralamaya ve maddi zararına neden olabilir.

İnfrared ısıtıcı sadece evde kullanmak için tasarlanmıştır. Cihaz; seralarda, hayvanların bulunduğu binalarda, benzer mekânlarda, yanıcı maddeler veya bol miktarda toz bulunan yerlerde kesinlikle kullanılmamalıdır.

Cihaz; kıyafetleri, havluları ve benzer cisimleri kurutmak için kesinlikle kullanılmamalıdır. Aşırı ısınma ve yangın tehlikesi!

Yangın çıktığında söndürmeye başlamadan önce cihazın fişi prizden çıkartılmalıdır. Yeterince temiz hava sağlanmalıdır. Dikkat: Cihazın fişi prize bağlı olduğunda yangın su ile kesinlikle söndürülmemelidir. Elektrik çarpma tehlikesi!- 151 -

1.3 Kullanış şartlarına uygun kullanımı

Tesisin işletilmesine ilişkin güvenlik, sadece amacına göre kullanılması ve ilgili talimatnamedeki verilere göre kullanılması durumunda garantilenir. Bütün teknik eylemlerin yanı sıra montaj ve bakım sadece kalifiye servis elemanlarınca gerçekleştirilebilir. UYARI! Cihaz sadece açık havada kullanılabilir! Kapalı alanlarda cihazın kullanılması tehlikeli ve YASAKTIR! DİKKAT! Her türlü kuralına uygun kullanımdan sapan kullanımı ve/veya cihazın değişik amaçlı kullanımı yasaktır ve kurala uygun olmaması ile nitelendirilir. Cihazın kuralına uygun olmayan kullanımından ötürü ortaya çıkmış hasarlara ilişkin yapılacak hiçbir talebi ne üretici nede vekilleri karşılayacaktır. Kurallarına uygun olmayan kullanımlardan ortaya çıkan hasarlardan sadece kullanan kişi sorumludur.- 152 -

2.1 Mükellefiyet ve garanti

Kullanma kılavuzunun içeriğindeki tüm bu belirti ve işaretler güncel olan mühendislik tekniksel gelişim durumunun geçerli kurallarını kaide alarak yanı sıra yıllar yılı edindiğimiz bilgi ve tecrübelerimizden oluşturulmuştur. Aynı zamanda kullanma kılavuzunun tercümesi de en iyi şekilde oluşturuldu. Ancak tercüme hatasına ilişkin bir mükellefiyeti üstlenemeyiz. Salahiyetli olan kullanma kılavuzunun beraberindeki Almanca versiyonudur. Gerçek teslimat içeriği özel yapımlarda, ilave sipariş opsiyonlardan yararlanma yada en yeni teknik değişiklikler nedeniyle değişen şartlar altında burada tanımlanan açıklamalardan ve çizimlerden sapma gösterebilir. DİKKAT! Cihazın kullanımı ile alakalı herhangi bir faaliyete başlamadan ve özellikle cihazı çalıştırmadan önce aşağıdaki kullanım kılavuzunu dikkatle okuyun! Üretici firma aşağıdaki nedenlerden kaynaklanan hasar ve arızalardan sorumlu değildir: - Kullanım ve temizleme talimatlarına uyulmaması; - Amaca uygun olmayan kullanım; - Kullanıcı tarafından yapılan değişiklikler; - Uygun olmayan yedek parça kullanımı. Kullanma özellikleri ve gelişmenin devamı çerçevesinde üründeki teknik değişiklikleri saklı tutarız.

2.2 Telif hakkın korunması

Kullanma kılavuzu ve içeriğindeki metinler, çizimler, resimler ve başkaca tanımlamaların hakları saklı tutulmaktadır. Her tür şekil ve biçimdeki çoğaltma – kısmi alıntı da dahil olmak üzere – içeriğinin kullanımı ve/veya aktarılması üreticinin yazılı izni olmadan kesinlikle yasaktır. Aksi hareket tazminatı gerektirir. Başkaca talepler saklı tutulur. DİREKTİF! İçeriğindeki bilgiler, metinler, çizimler, resimler ve başkaca tanımlamaların hakları saklı tutulmaktadır ve başkaca esnaflık koruma haklarının altında yer almaktadır. Kullanımının her türlü suiistimali cezalandırılır.

2.3 Uygunluk açıklaması

Cihaz AB'nin güncel norm ve direktiflerine uygundur. Bunu AT-Uygunluk açıklamasıyla belgelemekteyiz. Gereksinim duyulduğu taktirde büyük bir zevkle size ilgili uygunluk açıklamasını göndeririz.- 153 -

Malı teslimatta zaman geçirmeden eksiksizliğine ve nakil hasarlarının olup olmamasına ilişkin kontrol edin. Dıştan görülebilir nakil hasarlarında teslimatı ya hiç yada kaydı tutulması şartıyla teslim alınız. Hasar bilgilerini teslimatçının nakil belgelerine/sevk irsaliyesine işleyin. Reklamasyonu başlatın. Üstü örtülü eksiklerin fark eder etmez reklamasyonunuzu yapın, çünkü zararın karşılanmasına ilişkin talep sadece geçerli kılınan reklamasyon süresinde geçerliği sağlanabilmektedir.

Cihazınızın kartonunu atmayınız. Kartona büyük bir olasılıkla taşınırken yada başka bir olasılıkla Servis-Yerimize göndermek zorunda kaldığınızda tekrar gereksinimini duyabilirsiniz. Çalıştırmaya başlamadan önce dışındaki ve içindeki paketleme malzemesini cihazdan tamamen uzaklaştırınız. DİREKTİF! Şayet paketi arındırmak isterseniz bunu ülkenizde geçerli olan kurallar çerçevesinde gerçekleştiriniz. Tekrar kullanılabilir paketleme malzemelerini geri dönüşümlü çöpe sevk ediniz. Lütfen cihazın ve buna ait parçalarının eksiksiz olduğunu kontrol edin. Şayet herhangi bazı parçalar eksik ise müşteri hizmetlerimizle bağlantı kurun.

Paketlenmiş parçayı kurulmasına kadar geçen zamanda kapalı ve dış tarafında belirtilmiş olan dikme ve depolama ibaresini dikkate alarak muhafaza edin. Paketlenmiş parçayı sadece aşağıdaki şartlar yerine getirilmişse depolayın: - açık havada muhafaza etmeyin. - kuru ve tozdan arınmış muhafaza edin. - agresif maddelere maruz bırakmayın. - güneş ışınlarından koruyun. - mekanik sarsılmaları önleyin. - uzun süreli depolamada (> 3 Ay) düzenli olarak tüm parçaların genel durumunu ve paketlemeyi kontrol edin, gerektiğinde tazeleyin veya yenileyin.- 154 -

4.1 Cihazın alt takımları

Isıtma seviyesi göstergesi

Isıtma seviyeleri ipli şalteri

Dönebilir bağlayıcı manşon

Elektrik kablosu için kelepçe

Ürün ismi 2000D I Dış ortam kızılötesi ısıtıcısı Ürün no: Bağlantı değeri: 2000 W / 230 V 50 Hz Isıtma seviyeleri: 3 (650 W, 1300 W, 2000 W) Ürün boyutları: gen. 550 x der. 500 x yük. 1800 - 2100 mm Ağırlık: 8,75 kg Kablo uzunluğu: 7 m civarında Teknik değişiklik hakkı saklıdır!

5. Kurulması ve kullanılması

• Cihaz kutudan çıkartılmalı ve paketleme malzemelerinden temizlenmelidir. Parçaların eksiksiz olup olmadığı kontrol edilmelidir. DİKKAT! İsim levhası ve uyarı işaretleri cihazdan kesinlikle çıkartılmamalıdır. Montaj DİKKAT! Cihaz montajı yapıldıktan sonra elektriğe bağlanabilir!

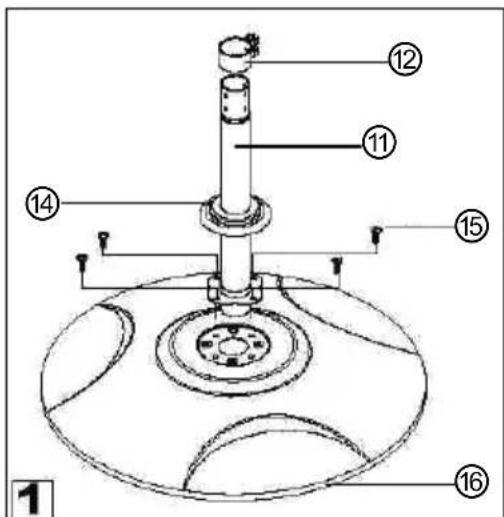

1. Alt boru ayaklığı

tabana yerleştirip 4 tane 4 M6x30 vidası ile vidalayınız. Ondan sonra alt boru ayaklığına

kelepçeyi takınız (res. 1).

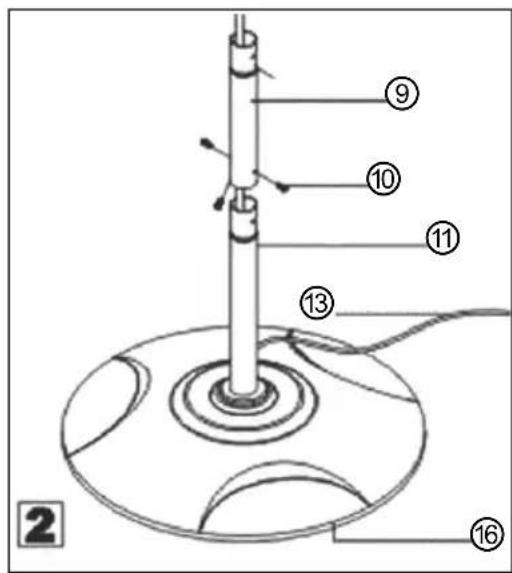

2. 3 tane M5x6 vidası

kullanarak alt boru ayaklığını

ile bağlayınız (res. 2).

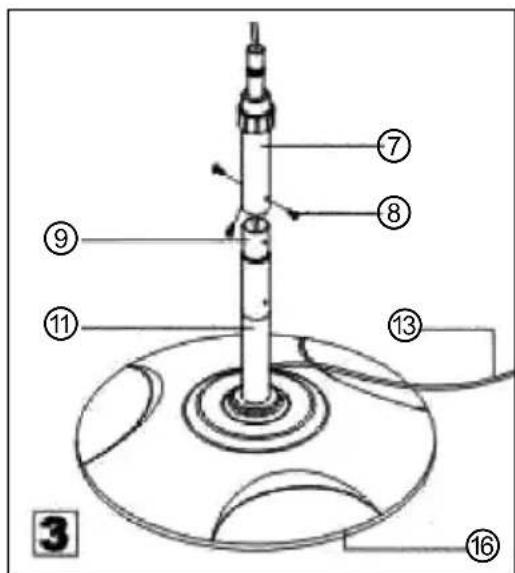

3. 3 tane M5x6 vidası

kullanarak üst boru ayaklığını

ile bağlayınız (res. 3).

4. Kızılötesi ısıtıcıyı

üst boru ayaklığının

takınız ve ısıtma seviyeleri göstergesinin

arkasında bulunan sabitleme vidasını

kullanarak onu ayarlayınız. Ondan sonra dönebilir bağlayıcı manşonu

kullanarak uzatma borusunu

istediğiniz pozisyona ayarlayınız (res. 4).

• Cihazı onun ağırlını dayanacak düz ve güvenli yere yerleştiriniz.

• Cihazı asla yanıcı yüzeye yerleştirmeyiniz.

• Cihazı açık alev, elektrikli ocak, ısıtma ocağı veya diğer ısı kaynaklarının yanına yerleştirmeyiniz.

• Cihazı, fiş mevcut olan yerde ve kablosuna hiç kimsenin ayağı takılmayacak veya dolanmayacak (örneğin oynayan çocuklar) şekilde kurunuz.

• Dış ortam kızılötesi ısıtıcı ve diğer yanıcı nesneler arasında asgari 60 cm mesafe bırakınız. UYARI! Yangın tehlikesi! Kızılötesi ısıtıcı çalışma süresinde çok sıcaktır! Aygıtın kurulduğu yerde herhangi yanıcı nesnelerin bulunmaması gerektiğini hatırlayınız. Cihazın her yönünde yeterli mesafe bırakmak gerekmektedir.

• Cihazı, perde ve / veya diğer yanıcı nesnelerin yanına yerleştirmeyiniz.

• Cihazı, yüzme havuzu veya gölet yanına, banyoda veya duş kabininin yanına yerleştirmeyiniz.

• İç mekanlarda cihazı kullanmayınız.

• Mümkünse, aygıta yanlışlıkla dokunma nedeniyle yana yatırılmasını önlemek amacıyla kızılötesi ısıtcıyı geçiş yerlerine yerleştirmeyiniz. DİREKTİF! Cihaz, kullanım konumunda (dikey konumu) bulunmaması takdirde (örneğin kuvvetli rüzgar tarafından düşürüldüğü takdirde) onu kapatan, yana yatmasını önleyen bir aygıt ile donatılmıştır.- 158 - Bağlanması TEHLİKE! Elektrik çarpması tehlikesi! Cihaz kuralına uygun olmayan kuruluşundan dolayı yaralanmalara sebep olabilir! Kurmadan önce yerel elektrik şebekesinin verilerini cihazın teknik bilgileri ile karşılaştırılmalıdır (tip levhasına bakınız). Cihazı sadece verilerin uygunluğu tespit edilmişse bağlayın! Makine, sadece teknik şartlara uygun olarak tesis edimiş ve emniyet kontağı olan tekli fişlere bağlanabilir.

• Elektrikli prize ait elektrik devresi hiç olmazsa 16 A ile emniyet altına alınmış olmalıdır. Fiş direkt olarak duvar prizine bağlanmalı. Çok girişli soket ya da çok girişli prizler kullanılmamalıdır.

• Tesisi, gerektiğinde, fişin süratli çıkarılabileceği şeklinde kurun.

• Kuvars ısıtma borulu dış ortam elektrikli kızılötesi ısıtıcı, ısıtma seviyeleri ipli şalteri ile kapatılır.

• Cihazı kapatırken birkaç saniye geçtikten sonra kaybolan zayıf titreşim fark edebilirsiniz.

• Isıtma seviyeleri ipli şalterini bir kez çektikten sonra 1 seviye: 650 W (normal güç) kapatılmaktadır.

• İpli şalterini tekrar çektikten sonra 2 seviye: 1300 W (orta güç) kapatılmaktadır.

• Isıtma seviyeleri ipli şalterini tekrar çektikten sonra 3 seviye: 2000 W (tam güç) kapatılmaktadır.

• Kızılötesi ısıtıcının

eğim açısı ayarlanabilir (0° ~ 45°). E ğim derecesini değiştirmeden önce cihazı kapatıp soğuması için 15 dakika bekleyiniz (res. 5). UYARI! Yanma tehlikesi! Kızılötesi ısıtıcı çalışma süresinde çok sıcaktır! Cihazın çalışma süresinde eğim derecesini asla değiştirmeyiniz! ①- 159 -

• Dış ortam kızılötesi ısıtıcının yüksekliği ayarlanabilir (1,80’den 2,10 m’ye kadar). Bunun için istediğiniz yükseklik olana kadar uzatma borusunu

üst boru ayaklığından

çıkarınız. Ondan sonra saat yönüne doğru dönebilir bağlayıcı manşonu

çevirerek uzatma borusunu sabitleyiniz.

• Cihazı kapatmak için ısıtma seviyeleri ipli şalterini, ısıtma seviyesi göstergesinde „0“ görünene kadar çekiniz. Sonrasında cihazın fişini prizden çekiniz!

UYARI! Temizleme işinden önce tesisi elektrik sisteminden kesin (fişi çıkarın!). Cihazın soğuması beklenmelidir. Cihazı temizlemek için basınçlı su kesinlikle kullanılmamalıdır! Suyun tesise girmemesi için dikkat edin. DİKKAT! Aşındırıcı temizlik malzemeleri kesinlikle kullanılmamalıdır. Yanıcı temizlik malzemeleri (örneğin benzin veya çözücü) kesinlikle kullanılmamalıdır! Sivri veya keskin cisimler kullanılmamalıdır. o Cihaz düzenli olarak temizlenmelidir. o Cihazı uzun süreli kullandıktan sonra reflektörün üstünde toz toplayabilir. Tozu, bir fırça ile çıkarınız. o Eğer gerekirse, cihazı kullandıktan sonra gövdesini kuru, yumuşak bir bez ile siliniz. o Cihazı temizlemek için sadece yumuşak bez kullanınız. Cihazın gövdesini çizebilen sert temizleyicileri asla kullanmayınız. o Cihazı kuru bir yerde saklayınız. Cihazı saklamadan önce iyice temizleyip temizlemediğinizi kontrol ediniz.- 160 -

Eski cihazlar Hizmeti tamamlanmış cihaz ömrünün sonuna geldiğinde ülkesine özgü yönergeye göre yok edilecektir. En iyisi yok etmekte uzmanlaşmış özel bir firma ile bağlantı kurmak yada belediyenizin yok etme birimiyle temasa geçmenizdir. UYARI! Kötüye kullanma ve buna bağlı olarak oluşacak tehlikeleri bertaraf etmek için eski cihazınızı kullanılmayacak hale getirmelisiniz. Bunun için cihazı elektrik şebekesinden ayırıp elektrik piriz kablosunu da cihazdan sökünüz. DİKKAT!

Cihazın yok edilmesine ilişkin dikkati nazara almanız gereken ülkenizde ve belediyenizde geçerli olan kurallardır.
