MANUALE UTENTE ST2000 E BARTSCHER

pagine da 49 a 64 ESPAŇOL

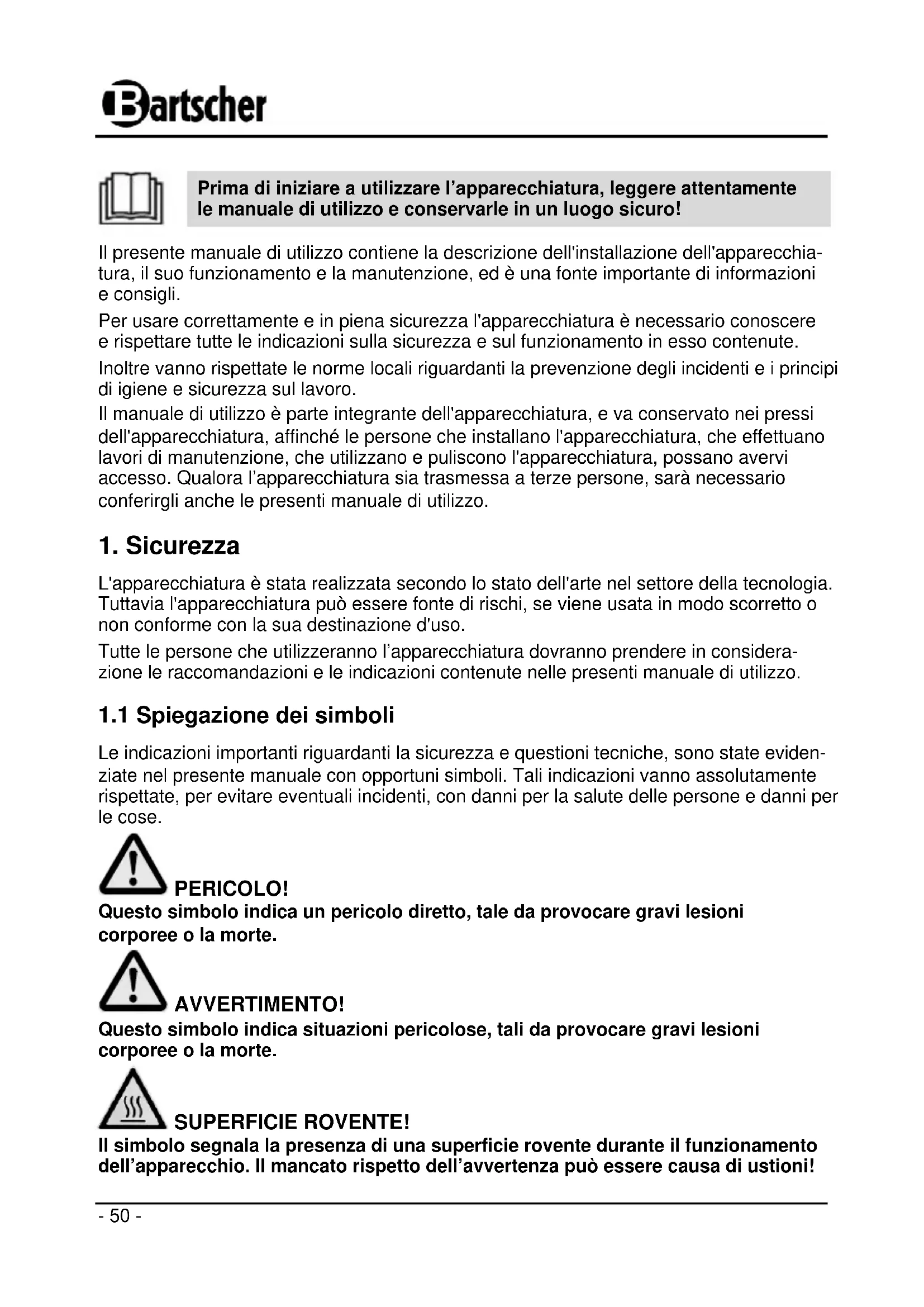

Prima di iniziare a utilizzare l’apparecchiatura, leggere attentamente le manuale di utilizzo e conservarle in un luogo sicuro! Il presente manuale di utilizzo contiene la descrizione dell'installazione dell'apparecchia- tura, il suo funzionamento e la manutenzione, ed è una fonte importante di informazioni e consigli. Per usare correttamente e in piena sicurezza l'apparecchiatura è necessario conoscere e rispettare tutte le indicazioni sulla sicurezza e sul funzionamento in esso contenute. Inoltre vanno rispettate le norme locali riguardanti la prevenzione degli incidenti e i principi di igiene e sicurezza sul lavoro. Il manuale di utilizzo è parte integrante dell'apparecchiatura, e va conservato nei pressi dell'apparecchiatura, affinché le persone che installano l'apparecchiatura, che effettuano lavori di manutenzione, che utilizzano e puliscono l'apparecchiatura, possano avervi accesso. Qualora l’apparecchiatura sia trasmessa a terze persone, sarà necessario conferirgli anche le presenti manuale di utilizzo.

L'apparecchiatura è stata realizzata secondo lo stato dell'arte nel settore della tecnologia. Tuttavia l'apparecchiatura può essere fonte di rischi, se viene usata in modo scorretto o non conforme con la sua destinazione d'uso. Tutte le persone che utilizzeranno l’apparecchiatura dovranno prendere in considera- zione le raccomandazioni e le indicazioni contenute nelle presenti manuale di utilizzo.

1.1 Spiegazione dei simboli

Le indicazioni importanti riguardanti la sicurezza e questioni tecniche, sono state eviden- ziate nel presente manuale con opportuni simboli. Tali indicazioni vanno assolutamente rispettate, per evitare eventuali incidenti, con danni per la salute delle persone e danni per le cose. PERICOLO! Questo simbolo indica un pericolo diretto, tale da provocare gravi lesioni corporee o la morte. AVVERTIMENTO! Questo simbolo indica situazioni pericolose, tali da provocare gravi lesioni corporee o la morte. SUPERFICIE ROVENTE! Il simbolo segnala la presenza di una superficie rovente durante il funzionamento dell’apparecchio. Il mancato rispetto dell’avvertenza può essere causa di ustioni!- 51 - PRUDENZA! Questo simbolo indica la possibile comparsa di situazioni pericolose, tali da provocare lesioni leggere, il danneggiamento, il malfunzionamento e/ o la rottura dell'apparecchiatura. INDICAZIONE! Questo simbolo indica i consigli e le informazioni a cui attenersi per garantire un utilizzo dell'apparecchiatura privo di problemi ed efficace.

1.2 Indicazioni riguardanti la sicurezza

L’apparecchio non è destinato all’utilizzo da parte di persone (compresi i bambini) con limitata agilità fisica, sensoriale o mentale, oppure con esperienza insufficiente e/o conoscenza insufficiente, a meno che le tali persone non si trovino sotto la vigilanza di una persona responsabile per la loro sicurezza o abbiano ottenuto delle indicazioni, di come bisogna utilizzare l’apparecchio.

I bambini dovrebbero trovarsi sotto sorveglianza, per avere la certezza, che non giocano con l’apparecchio.

Durante l’utilizzo dell’apparecchiatura, non lasciarla mai senza supervisione.

Non usare l’apparecchiatura con intettuttori programmabili, timer o altri commutatori automatici.

L'apparecchiatura può essere utilizzata solamente quando non vi siano riserve circa il suo stato tecnico, il che permette di lavorare in sicurezza.

Impedire ai bambini l’accesso ai materiali di imballaggio, quali ad es.: sacchi di plastica ed elementi in polistirolo. Rischio di soffocamento!

I lavori di manutenzione e riparazione devono essere eseguiti da personale qualificato utilizzando pezzi di ricambio e accessori originali. Non cercare mai di riparare da soli il dispositivo!- 52 -

Non vanno utilizzati accessori o parti di ricambio diversi da quelli consigliati dal produttore. Questo può portare a situazioni pericolose per l'utilizzatore, l'apparecchiatura può danneggiarsi, o provocare danni alla salute e rischio per la vita delle persone, ed inoltre questo provoca la perdita della garanzia.

Senza il consenso espresso del produttore, è vietato realizzare qualsiasi variazione o modifica dell'apparecchiatura, per evitare eventuali pericoli e per assicurare il funzionamento ottimale. PERICOLO! Rischio di fulminazione elettrica! Per prevenire gli effetti dei fattori di rischio, rispettare le seguenti indicazioni di sicurezza.

Evitare il contatto del cavo di alimentazione con fonti di calore e spigoli taglienti. Il cavo di alimentazione non dovrà pendere dal tavolo o da un altro piano di lavoro. Fare attenzione, affinché nessuno pesti il cavo o si inciampi su di esso.

Il cavo di alimentazione non deve essere piegato, schiacciato, attorcigliato, deve essere sempre completamente disteso. Non appoggiare mai l’apparecchio o alcun oggetto sul cavo di alimentazione.

Non posare il cavo di alimentazione sulla moquette o su altri materiali infiammabili. Non coprire il cavo di alimentazione. Il cavo di alimentazione non deve essere posato nell’area di lavoro e non deve essere immerso in acqua o altri liquidi.

Il cavo di alimentazione andrà verificato regolarmente per rilevare eventuali danni. Non usare mai l'apparecchiatura con il cavo di alimentazione danneggiato. Qualora il cavo sia danneggiato, per evitare pericoli, richiedere la sua sostituzione a un centro assistenza autorizzato o ad un elettricista qualificato.

Per staccare il cavo di alimentazione dalla presa, tirare la spina.

Non trasportare, non spostare e non sollevare l’apparecchiatura tirando il cavo di alimentazione.

Non arrotolare mai il cavo di alimentazione attorno al radiatore.- 53 -

Non aprire mai l’involucro esterno dell’apparecchiatura. In caso di interventi sui raccordi elettrici o di modifiche elettriche o meccaniche, si presenterà il rischio di fulminazione elettrica.

Non inserire oggetti estranei nei fori dell’apparecchio! Pericolo di scossa elettrica e di danneggiamento dell’apparecchio!

L’apparecchiatura non può essere esposta a vibrazioni e ad altri scossoni.

Anche se il radiatore è protetto dagli spruzzi, non usarlo in caso di pioggia.

Non immergere l’apparecchio, il cavo di alimentazione, nè la spina iin acqua o in altri liquidi.

E' vietato utilizzare detergenti aggressivi, e va fatto attenzione che l'acqua non entri all'interno dell'apparecchiatura.

Non utilizzare mai l’apparecchiatura con mani umide o con i piedi su un pavimento bagnato.

Estrarre la spina dell'apparecchiatura dalla presa, - quando l’apparecchiatura non è usata, - in presenza di disturbi durante il funzionamento, - prima di pulire l’apparecchiatura. SUPERFICIE ROVENTE! Pericolo di ustione! Per prevenire gli effetti dei fattori di rischio, rispettare le seguenti indicazioni di sicurezza.

Durante il funzionamento, il corpo esterno e le lamelle si riscaldano fortemente. Non toccare questi elementi quando il dispositivo è acceso.

Anche dopo essere spento, l’apparecchio per un po’ di tempo rimane molto caldo. Prima di procedere con la pulizia, la movimentazione o lo spostamento, attendere fino al suo raffreddamento completo.

Mai spostare l’apparecchio durante il suo funzionamento.- 54 -

Tenere lontano dalla portata di bambini e animali. I bambini non dovranno usare il radiatore. AVVERTIMENTO! Pericolo di incendio o di esplosione! Per prevenire gli effetti dei fattori di rischio, rispettare le seguenti indicazioni di sicurezza.

Non usare l’apparecchio in prossimità di serbatoi contenenti gas, benzina, vernice, spirito, alcol o oggetti infiammabili. Le alte temperature possono provocare la loro evaporazione e, in seguito ad un contatto con la fonte di accensione, è possibile la deflagrazione con conseguenti danni alle persone e agli oggetti.

Il radiatore è a uso domestico. Non deve essere usato nelle serre, negli edifici per animali o simili, perché di solito ci si trovano degli oggetti infiammabili o tanta polvere che può costituire pericolo.

Mai asciugare sull’apparecchio elementi di abbigliamento, asciugamani o oggetti simili. Pericolo di surriscaldamento e incendio!

In caso di incendio, prima di estinguere il fuoco, togliere la spina dalla presa. Garantire una buona ventilazione. Attenzione: Mai estinguere il fuoco con acqua se la spina è nella presa. Pericolo di scossa elettrica!- 55 -

1.3 Uso conforme alla destinazione

La sicurezza di utilizzo dell’apparecchiatura è garantita soltanto in caso di uso conforme alla destinazione, nel rispetto delle indicazioni contenute nelle istruzioni per l'uso. Qualsiasi operazione tecnica, compreso il montaggio e la manutenzione, dovrà essere realizzata da personale qualificato. AVVERTIMENTO! Questo apparecchio può essere utilizzato solo all’aperto! L'utilizzo dell’apparecchio in ambienti chiusi è pericoloso ed è VIETATO! PRUDENZA! L'utilizzo dell'apparecchiatura per scopi diversi dalla sua normale destinazione d'uso è vietato, ed è considerato un utilizzo non conforme con la destinazione d'uso. Si esclude qualsiasi richiesta di risarcimento verso il produttore e/o i suoi rappresentanti, per danni insorti in conseguenza di un utilizzo dell'apparecchiatura non conforme con la destinazione d'uso. La responsabilità per i danni insorti durante l'utilizzo dell'apparecchiatura in modo non conforme con la sua destinazione d'uso è esclusivamente a carico dell'utilizzatore.- 56 -

2. Informazioni generali

2.1 Responsabilità del produttore e garanzia

Tutte le informazioni contenute nel presente manuale sono state raccolte rispettando le norme in vigore, lo stato attuale delle conoscenze di progettazione e costruzione, le nostre conoscenze e la nostra esperienza pluriennale. Anche le traduzioni del presente manuale sono state realizzate nel modo il più corretto possibile. Non ci assumiamo tuttavia la responsabilità per eventuali errori di traduzione. La versione che fa fede è il manuale di utilizzo allegato in lingua tedesca. Nel caso di ordine di modelli speciali o con opzioni supplementari, o nel caso di applicazione degli ultimi risultati del progresso tecnico, l'apparecchiatura fornita può essere difforme dalle descrizioni e dai disegni contenuti nel presente manuale di utilizzo. PRUDENZA! Prima di iniziare qualsiasi operazione legata all’apparecchiatura, ed in particolar modo al suo avviamento, leggere attentamente le presenti istruzioni per l'uso! Il fabbricante non sarà ritenuto responsabile di danni e malfunzionamenti dovuti a: - mancato rispetto delle indicazioni relative all’uso ed alla pulizia; - utilizzo non conforme alla destinazione; - modifiche apportate dall'utente; - utilizzo di pezzi di ricambio non autorizzati; Ci riserviamo il diritto di introdurre delle modifiche tecniche nel prodotto, al fine di migliorare le caratteristiche funzionali dell'apparecchiatura e di migliorarla.

2.2 Difesa dei diritti d'autore

Il presente manuale di utilizzo e i testi, i disegni, le foto e gli altri elementi in esso contenuto sono soggetti alle leggi di difesa dei diritti d'autore. E' vietato riprodurre il contenuto del manuale di utilizzo in qualunque forma e in qualunque modo (anche parzialmente) ed è vietato l'utilizzo e/o la trasmissione del suo contenuto a terze persone senza l'assenso scritto del produttore. La violazione di quanto sopra produrrà l'obbligo del pagamento di un risarcimento. Ci riserviamo il diritto di rivendicare ulteriori risarcimenti. INDICAZIONE! I dati, i testi, i disegni, le foto e le descrizioni contenute nel presente manuale sono soggette alle leggi di difesa del diritto d'autore, e alle norme di protezione della proprietà industriale. Ogni utilizzo non permesso verrà punito.

2.3 Dichiarazione di conformità

L'apparecchiatura rispetta le norme ed indicazioni dell'Unione Europea attualmente in vigore. Confermiamo quanto sopra nella Dichiarazione di Conformità CE. In caso di necessità Vi inviamo volentieri l'opportuna Dichiarazione di Conformità.- 57 -

3. Trasporto, imballaggio e stoccaggio

3.1 Controllo della fornitura

Alla ricezione della fornitura va immediatamente controllato che l'apparecchiatura sia completa e che non sia stata danneggiata durante il trasporto. Nel caso si rilevino danneggiamenti visibili dovuti al trasporto, va rifiutata l'accettazione dell'apparecchiatura, o va eseguita un'accettazione condizionale. L'ambito dei danneggiamenti va riportato sui documenti di trasporto/lettera di trasporto dello spedizioniere. Successivamente va fatto il reclamo. I danni non visibili vanno comunicati immediatamente dopo la loro rilevazione, in quando le richieste di risarcimento possono essere presentate solo entro i termini di reclamo in vigore.

Vi preghiamo di non gettare l'imballaggio dell'apparecchiatura. Può essere necessario per conservare l'apparecchiatura, durante un trasloco o durante l'invio dell'apparecchiatura al nostro punto di assistenza nel caso si presenti un'eventuale danneggiamento. Prima di avviare l'apparecchiatura è necessario eliminare completamente da essa ogni materiale di imballaggio interno ed esterno. INDICAZIONE! Nello smaltimento dell'imballaggio vanno rispettate le norme in vigore in un dato paese. I materiali di imballaggio riciclabili vanno riciclati. Vi preghiamo di controllare che l'apparecchiatura e gli accessori siano completi. Se mancasse una qualsiasi parte, Vi preghiamo di contattare il nostro Reparto Servizio Clienti.

L'imballaggio va mantenuto chiuso fino al momento dell'installazione dell'apparecchiatura, e durante la conservazione vanno rispettate le marcature riguardanti il modo di posa ed immagazzinamento dell'imballaggio. L'imballaggio dell'apparecchiatura va sempre conservato secondo le seguenti condizioni: - non immagazzinare all'aperto, - conservare in un ambiente asciutto, proteggendo dalla polvere, - non esporre all'azione di mezzi aggressivi, - proteggere dall'azione dei raggi solari, - evitare gli urti, - nel caso di immagazzinamento per un tempo prolungato (oltre i tre mesi), controllare regolarmente lo stato di tutte le parti e dell'imballaggio, in caso di necessità rinfrescare e rinnovare l'apparecchiatura.- 58 -

4. Parametri tecnici

4.1 Presentazione dei sottogruppi dell’impianto

Interruttore a trazione dell’intensità dell’emissione di calore

Muffola rotante di giunzione

Parte superiore del piedistallo tubolare

Parte inferiore del piedistallo tubolare

Morsetto del cavo d’alimentazione

Cavo d’alimentazione

Nome Riscaldatore elettrico per patio 2000D I Numero dell’articolo: Potenza di allacciamento: 2000 W / 230 V 50 Hz Gradi di riscaldamento: 3 (650 W, 1300 W, 2000 W) Dimensioni: larghezza 550 x profondità 500 x altezza 1800 - 2100 mm Peso: 8,75 kg Lunghezza del cavo: circa 7 m Si riserva il diritto a introdurre cambiamenti tecnici!

5. Installazione e utilizzo

• Estrarre l’apparecchiatura dalla confezione ed eliminare il materiale di imballaggio Verificare la completezza della consegna. PRUDENZA! Non rimuovere mai la targhetta nominale e gli adesivi di sicurezza dall'apparecchiatura. Montaggio PRUDENZA! Non collegare l' apparecchio alla rete elettrica finché l'installazione non sarà completata!

1. Inserire il tubo del piedistallo

fissare con 4 viti 4 M6x30 . Infine fissare il morsetto alla parte inferiore del piedistallo tubolare (disegno 1).

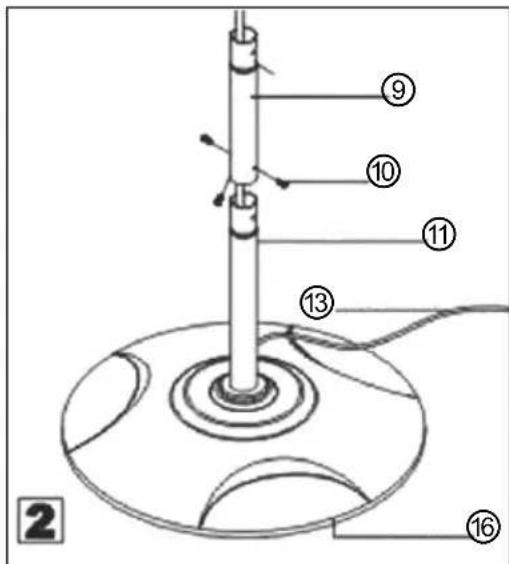

2. Fissare la parte inferiore del piedistallo

alla parte centrale del piedistallo tubolare

3. Fissare la parte superiore del piedistallo

alla parte centrale del piedistallo tubolare

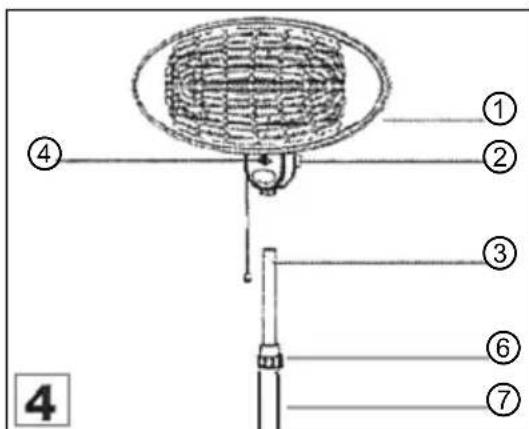

4. Fissare il corpo riscaldante

della parte superiore del piedistallo tubolare

con una vite di fissaggio

, che si trova sulla parte posteriore dietro l’indicatore dell’inten-sità dell’emissione di calore

in posizione desiderata con la muffola rotante di giunzione

• Non posizionare mai l'apparecchio su una superficie infiammabile.

• Non posizionare l'apparecchio in prossimità del fuoco aperto, di forni elettrici, di caldaie di riscaldamento ed altre fonti di calore.

• Posizionare l’apparecchio in modo tale che la spina sia facilmente accessibile e che il cavo sia in posizione tale da non far inciampare persone che si trovino nei paraggi (ad esempio bambini che giocano).

• Lasciare una distanza minima di sicurezza di 60 cm fra l'apparecchio e altri oggetti. AVVERTIMENTO! Pericolo d’incendio! Durante il funzionamento l’apparecchio è molto caldo! Non tenere in prossimità dell’apparecchio materiali facilmente infiammabili. Mantenere un’adeguata distanza di sicurezza da tutti i lati.

• Non posizionare l'apparecchio in prossimità delle tende e/o altri oggetti facilmente infiammabili.

• Non collocare l’apparecchio nelle vicinanze della piscina o stagno, nel bagno o in prossimità della doccia.

• Non usare l’apparecchio in ambienti chiusi.

• Se è possibile, non ubicare l'apparecchio in punti di passaggio per evitare il suo ribaltamento accidentale. INDICAZIONE! L’apparecchio è dotato di un dispositivo di sicurezza anti-ribaltamento, che automaticamente lo spegne e riaccende quando viene rimesso in posizione verticale (ad esempio quando l’apparecchio cade a causa del forte vento).- 62 - Allacciamento PERICOLO! Presenza di corrente elettrica! In caso di installazione non corretta, l'apparecchiatura può provocare lesioni corporee. Prima di installare l'apparecchiatura vanno confrontati i parametri locali della rete elettrica, con i parametri di alimentazione dell'apparecchiatura (vedere la targhetta nominale). Collegare l'apparecchiatura solo nel caso in cui i dati suddetti siano corrispondenti! L’apparecchiatura potrà essere collegata unicamente a prese singole con contatto di protezione.

• Il circuito della presa elettrica dovrà essere protetto con un fusibile da almeno 16A. La spina potrà essere collegata unicamente ad una presa a parete. Si fa divieto di utilizzare diramazioni e prese multiple.

• Il riscaldatore elettrico da terrazzo con tubi al quarzo viene attivato tramite l’interruttore a tirante dell’intensità dell’emissione di calore.

• Durante l’attivazione dell’apparecchio possono verificarsi leggere vibrazioni, che scompaiono dopo qualche secondo.

• Con il primo tiro dell’interruttore a traino dell’intensità dell’emissione di calore viene inserito il 1 grado: 650 W (energia normale).

• I tiri successivi inseriscono il 2 grado: 1300 W (energia media).

• Il 3 grado: 2000 W (piena energia) viene attivato tramite un altro tiro dell’interruttore dell’intensità dell’emissione di calore.

• L’angolo di inclinazione del riscaldatore

regolabile (0° ~ 45°). Disattivare l’apparecchio e lasciarlo a raffreddare per 15 minuti prima di cambiare l’angolo di inclinazione (disegno 5).

AVVERTIMENTO! Rischio di ustioni! Durante il funzionamento l’apparecchio è molto caldo! Durante il funzionamento non cambiare mai l’inclinazione del riscaldatore! ①- 63 -

• L’altezza del riscaldatore da terrazzo è regolabile (da 1,80 a 2,10 m). Per farlo, estrarre il tubo telescopico

dal piedistallo tubolare superiore

, fino all’altezza desiderata. Successivamente fissare l’asta telescopica girando la muffola rotante di giunzione

• Per disattivare l’apparecchio tirare l’interruttore a tirante dell’intensità dell’emissione di calore finché sull’indicatore apparirà la cifra „0“, infine disinserire la spina (estrarre la spina dalla presa della corrente!).

AVVERTIMENTO! Prima di procedere alla pulizia, staccare l’apparecchiatura dalla rete elettrica (tirare la presa!). Attendere che l'apparecchiatura si raffreddi. Non usare mai getti d’acqua in pressione per pulire l’apparecchiatura. Impedire l'accesso dell'acqua all'interno dell'apparecchiatura. PRUDENZA! Non usare mai detergenti aggressivi o abrasivi. Non usare detergenti infiammabili (ad es. benzina o solventi) Non usare oggetti affilati o appuntiti o Pulire regolarmente l’apparecchiatura. o Dopo un funzionamento prolungato sul patio heatere può accumularsi la polvere. La polvere può essere eliminata con un pennello. o Dopo l’uso, se è necessario, pulire le parti esterne dell’apparecchio con un panno asciutto e morbido. o Usare solamente un panno morbido e non usare mai detergenti abrasivi che possano graffiare le superfici dell’apparecchio. o Conservare l’apparecchio in un luogo asciutto. Prima di mettere da parte l’apparecchio verificare che l’apparecchio sia stato adeguatamente pulito.- 64 -

Apparecchiature usate Al termine del periodo di utilizzo, le apparecchiature usate vanno smaltite, secondo le norme in vigore nel dato paese. Consigliamo di contattare ditte specializzate o le strutture delle autorità locali responsabili dello smaltimento dei rifiuti. AVVERTIMENTO! Per evitare un eventuale utilizzo non autorizzato e i rischi ad esso connessi, prima di smaltire l'apparecchiatura bisogna assicurarsi che non sia possibile riattivarla. A tal fine va sconnessa l'apparecchiatura dall'alimentazione e va tagliato il cavo di alimentazione. PRUDENZA!

Durante lo smaltimento dell'apparecchiatura, vanno rispettate le opportune norme statali o regionali.
